РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

3

ИНСТРУМЕНТЫ

В данном разделе приведен перечень
инструментов, необходимых для
выполнения различных работ.

291051

Съемник

296008

Стяжки

293495

Устройство для установки

ОПИСАНИЕ РАБОТЫ

Отбор

мощности

производится

через

вал

трансмиссии, присоединенный к двигателю при
помощи соединительного кольца.
Ведущий диск присоединен к маховику двигателя,
а ведомый диск закреплен на передаточном вале.
Передаточный вал опирается на два подшипника,
установленных в капоте двигателя.
На передаточном вале установлен приводной

шкив с различными ремнями.
Ремень трансмиссии гидростатического насоса.
Ремень трансмиссии гидростатического насоса.
Приводной ремень молотилки
Приводной ремень системы разгрузки бункера.
Приводной ремень соломорезки
(если установлена)

Определение и устранение неисправностей

НЕИСПРАВНОСТИ

ВОЗМОЖНЫЕ ПРИЧИНЫ

СПОСОБЫ УСТРАНЕНИЯ

Биение передаточного вала.

1.

Износ резиновых прокладок

2.

Повреждение резиновых
прокладок.

3.

Износ шпонки между валом
и шкивом.

4.

Ослаблена крепежная гайка
шкива.

5.

Увеличенный зазор
в подшипниках.

Замените прокладки.

Замените прокладки.

Замените шпонку и проверьте
пазы.

Затяните гайку и проверьте
муфты.

Заменить подшипники.

Вал МОМ не вращается.

1.

Сломана муфта.

2.

Срезаны винты ведущего
диска.

3.

Сломан вал МОМ.

4.

Срезана шпонка.

Замените.

Замените винты.

Замените вал.

Проверьте шпоночный паз и,
если он не имеет повреждений,
замените шпонку.

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

4

Операция 1410042
МОМ в сборе - снятие и установка

ПРЕДУПРЕЖДЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью.
Не помещайте руки и пальцы между деталями.
Всегда

используйте

подходящие

средства

защиты: очки, перчатки и обувь.

Снятие

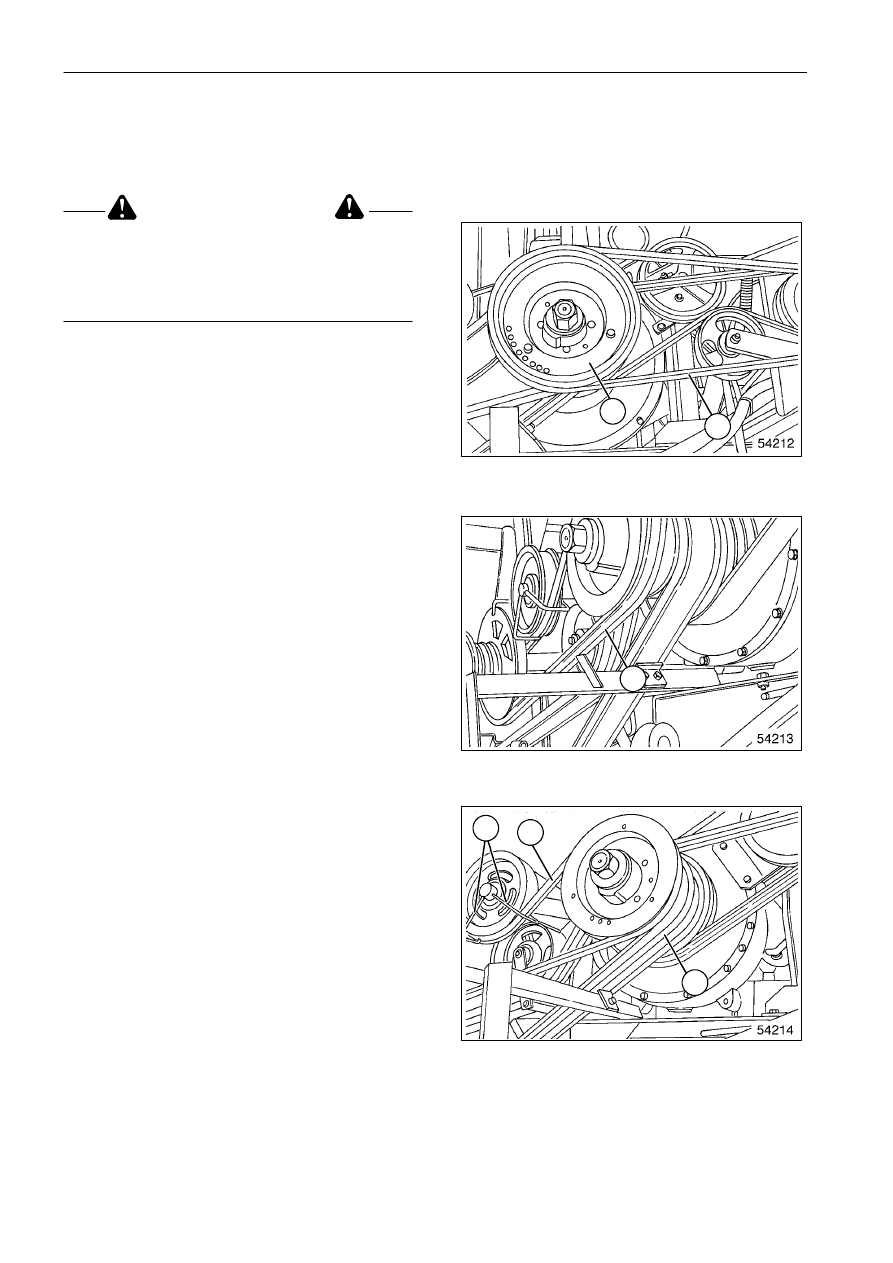

1.

Снимите приводной ремень соломорезки (1),
если установлен.
Открутите три крепежных винта приводного
шкива соломорезки (2) и снимите шкив.

2.

Снимите шкив (3) ремня разгрузки зернового
бункера, а также держатель (4) и ремень 5.

3.

Снимите верхний шкив (6) ременного привода
молотилки.

1

2

3

2

1

3

6

5

4

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

5

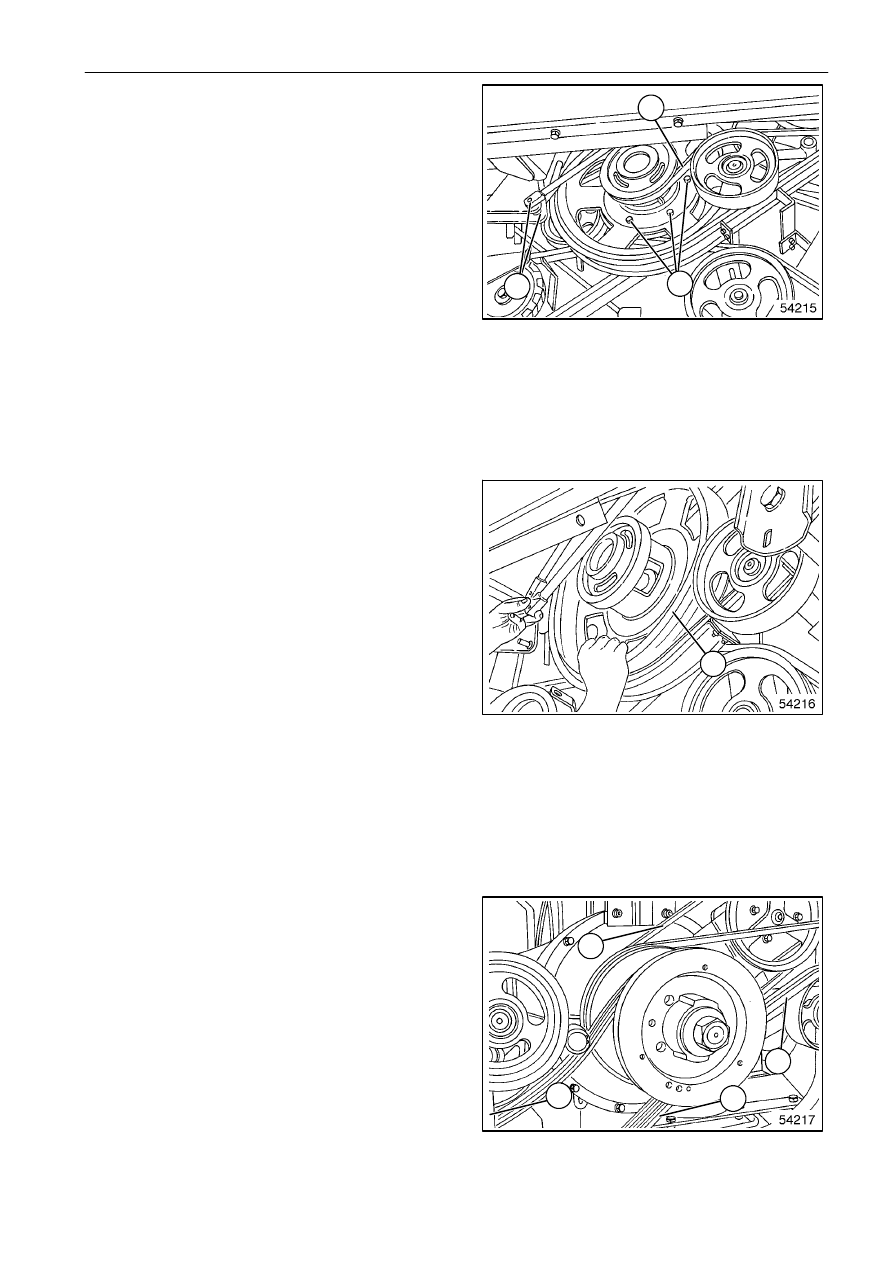

4.

Снимите

приводной

ремень

сепаратора

MCS (1).

5.

Снимите два стопорных кольца (2) с рычагов
разгрузки бункера и включения молотилки.

6.

Отверните крепежные винты (3) приводного
шкива молотилки (4), снимите шкив.

7.

Отверните два винта (5) с верхнего шкива.
Снимите

регулировочные

прокладки

и

сохраните их. Снимите приводной ремень
молотилки (6).

8.

Снимите приводные ремни гидростатического
насоса

(7)

и

приводной

ремень

вспомогательного насоса (8).

4

5

6

1

3

2

4

8

7

6

5

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

6

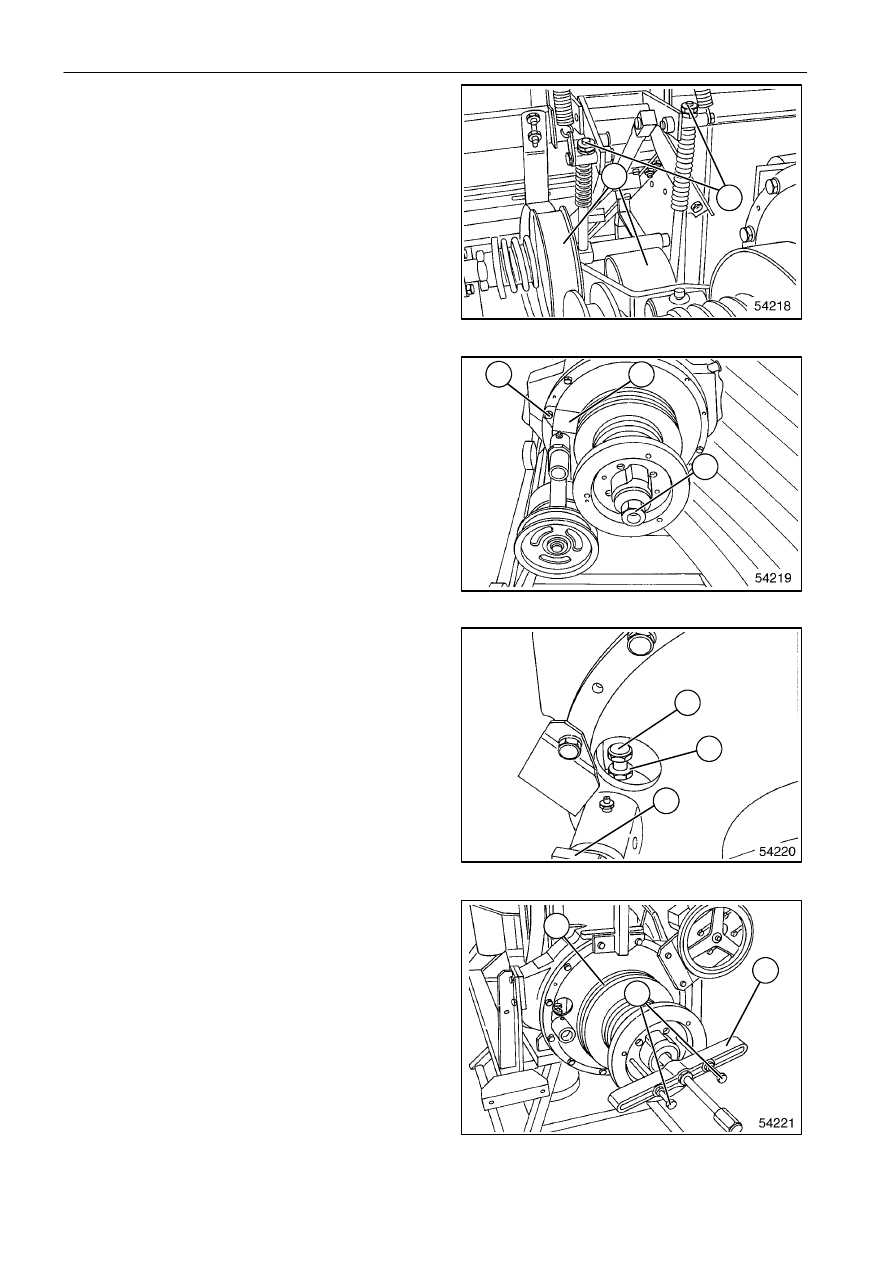

9.

Для ослабления натяжителей (2) полностью
ослабьте

два

винта

(1),

которыми

регулируется натяжение приводного ремня
молотилки

и

обеспечивается

включение

разгрузки зернового бункера (2).

10. Снимите винт (3) вместе с прилегающей

крышкой (4).

11. Ослабьте контргайку (5) и винт (6).

12. Снимите палец (7) и два натяжителя.

13. Отверните гайку (8 - Рис. 8). Сохраните

пружинную и плоскую шайбы.

14. Установите

съемник

(9)

поз.

291051

со стяжками (10), поз. 296008 и снимите
шкив (11).

7

8

9

10

2

3

4

8

6

5

7

11

9

10
