РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

7

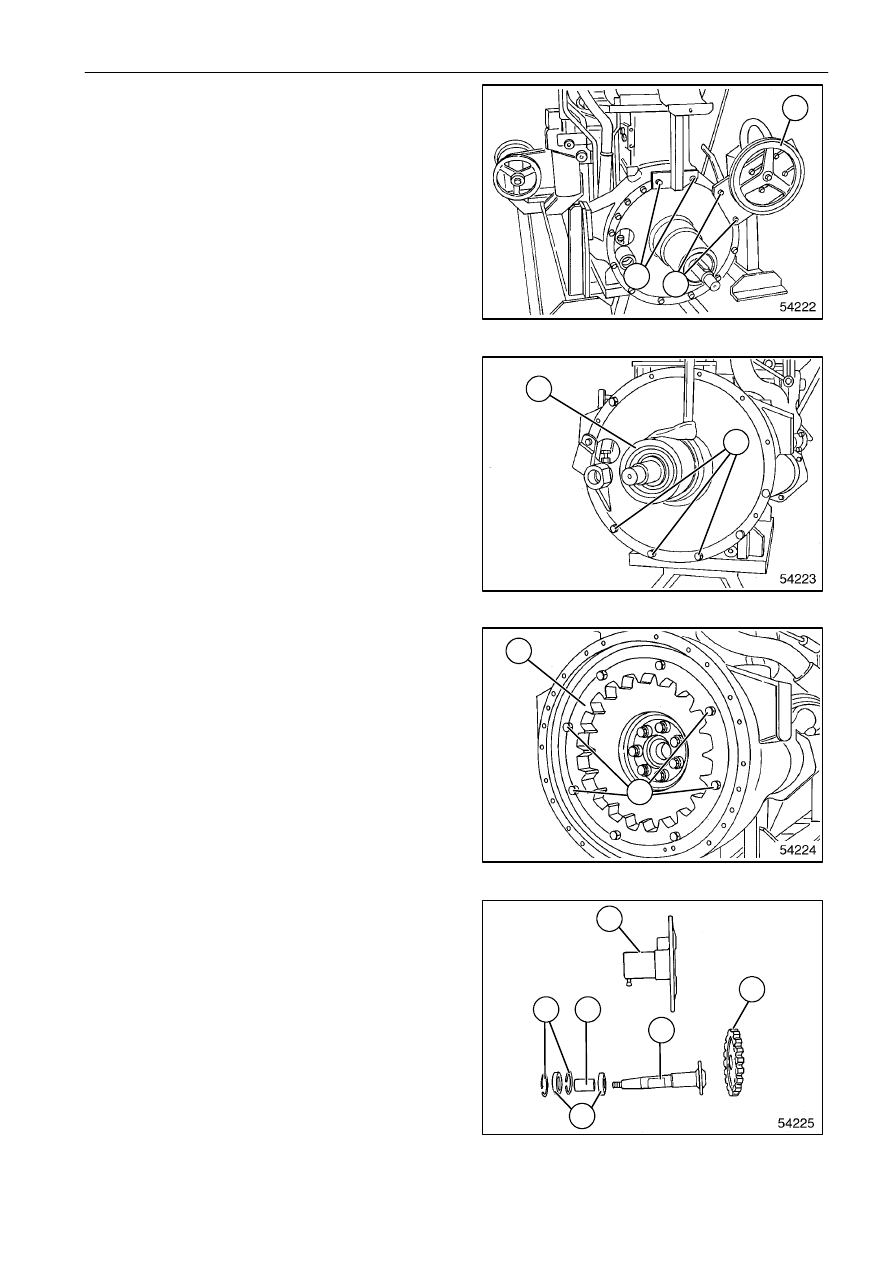

15. Открутите два винта (1), которыми крепится

гидравлический насос, (2) и слегка поверните
насос в одну сторону.

16. Отверните

два

крепежных

винта

(3)

кронштейна глушителя.

17. Подвесьте МОМ в сборе (4) на веревку,

отверните оставшиеся крепежные винты (5)
и вытащите МОМ наружу.

18. Для снятия кольца муфты (6) отверните

восемь винтов (7).

19. При

помощи

гидравлического

пресса

снимите вал МОМ (8) в сборе с диском (9)
с держателя (10).

20. Для снятия подшипников (11) снимите два

стопорных кольца (12). Сохраните втулку (13).

11

12

13

14

3

1

2

4

5

6

7

10

12

11

13

8

9

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

8

Установка

ПРЕДУПРЕЖДЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью.
Не помещайте руки и пальцы между деталями.
Всегда

используйте

подходящие

средства

защиты: очки, перчатки и обувь.

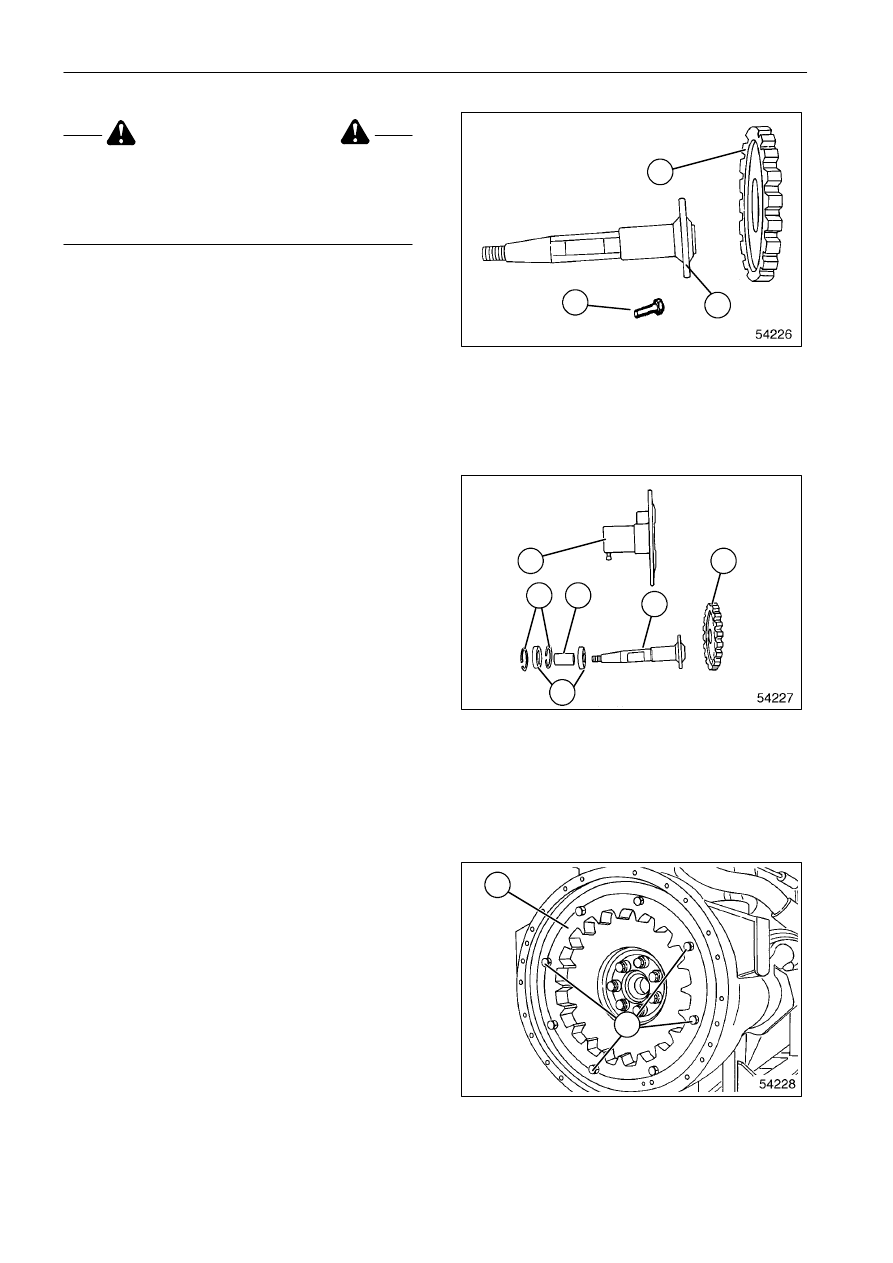

1.

Закрепите ведомый диск (1) на валу МОМ (2)
при помощи винтов (3).
Затяните

винты

(3)

моментом

74

Нм

с использованием состава Loctite 270.

ПРИМЕЧАНИЕ: перед закреплением диска (1)

проверьте положение маркировки.

2.

Установите вал (2) в сборе с диском (1)
на держатель (4).
При помощи пресса или устройства для
установки, поз. 293495, установите первый
подшипник (5), втулку (6), первое стопорное
кольцо (7), второй подшипник (5) и второе
стопорное кольцо (7).

3.

Закрепите ведущий диск (8) при помощи
винтов (9), затянув их моментом 49 Нм.

15

16

17

4

7

5

6

2

1

8

9

2

3

1

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

9

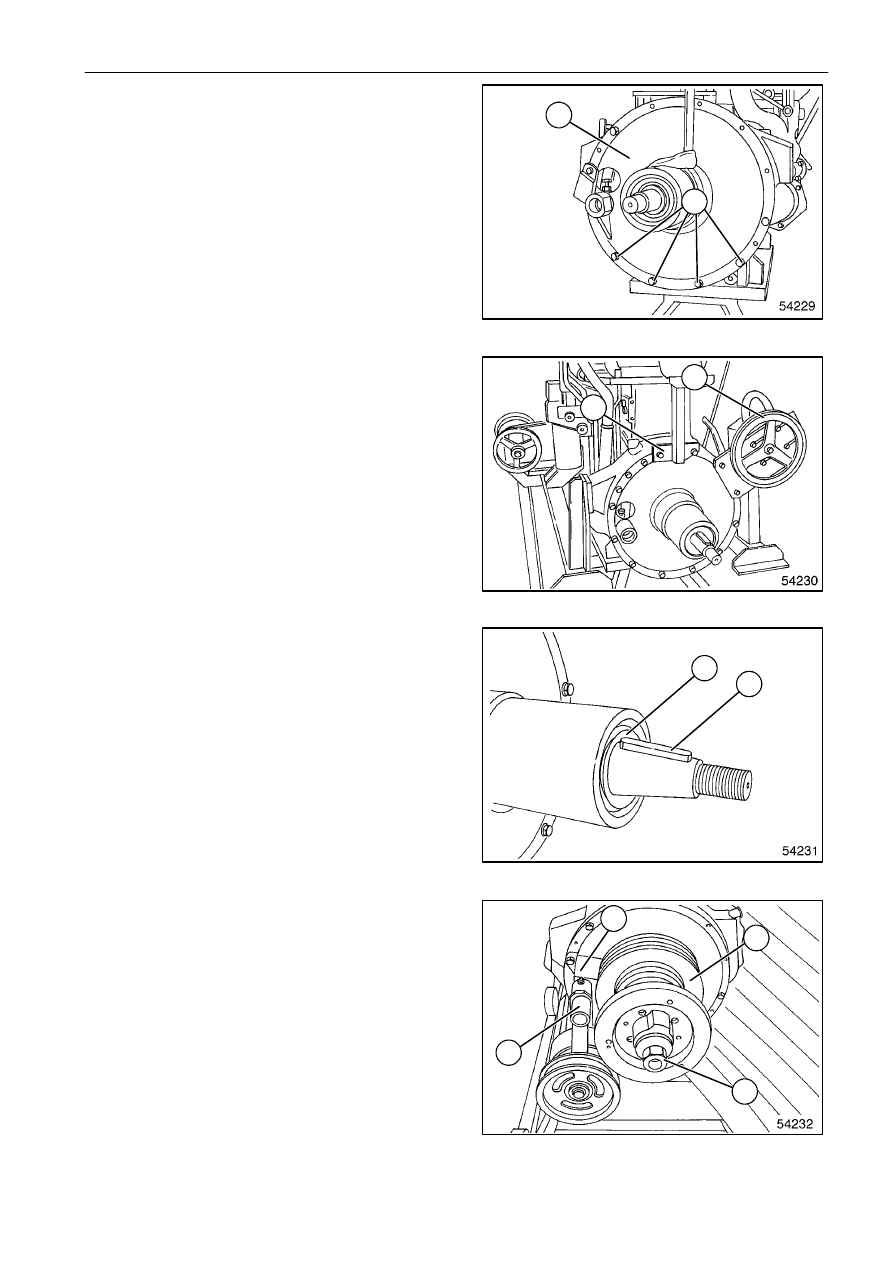

4.

Установите МОМ (1) и затяните винты (2)
моментом 60 Нм.

5.

Установите

насос

с

держателем

(3)

и кронштейном (4), затяните винты моментом
60 Нм.

6.

Установите пружинную шайбу (5) так, чтобы
сторона

с

большим

диаметром

была

расположена снаружи. Установите шпонку (6)
в паз вала.

7.

Установите

шкив

(7),

плоскую

шайбу,

стопорное кольцо

и затяните гайку

(8)

моментом 700 Нм.

8.

Установите палец (9) с натяжителями и
затяните

винт

(10)

так,

чтобы

палец

натяжителя был подвижен.

18

19

20

21

1

2

4

3

5

6

10

9

7

8

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

10

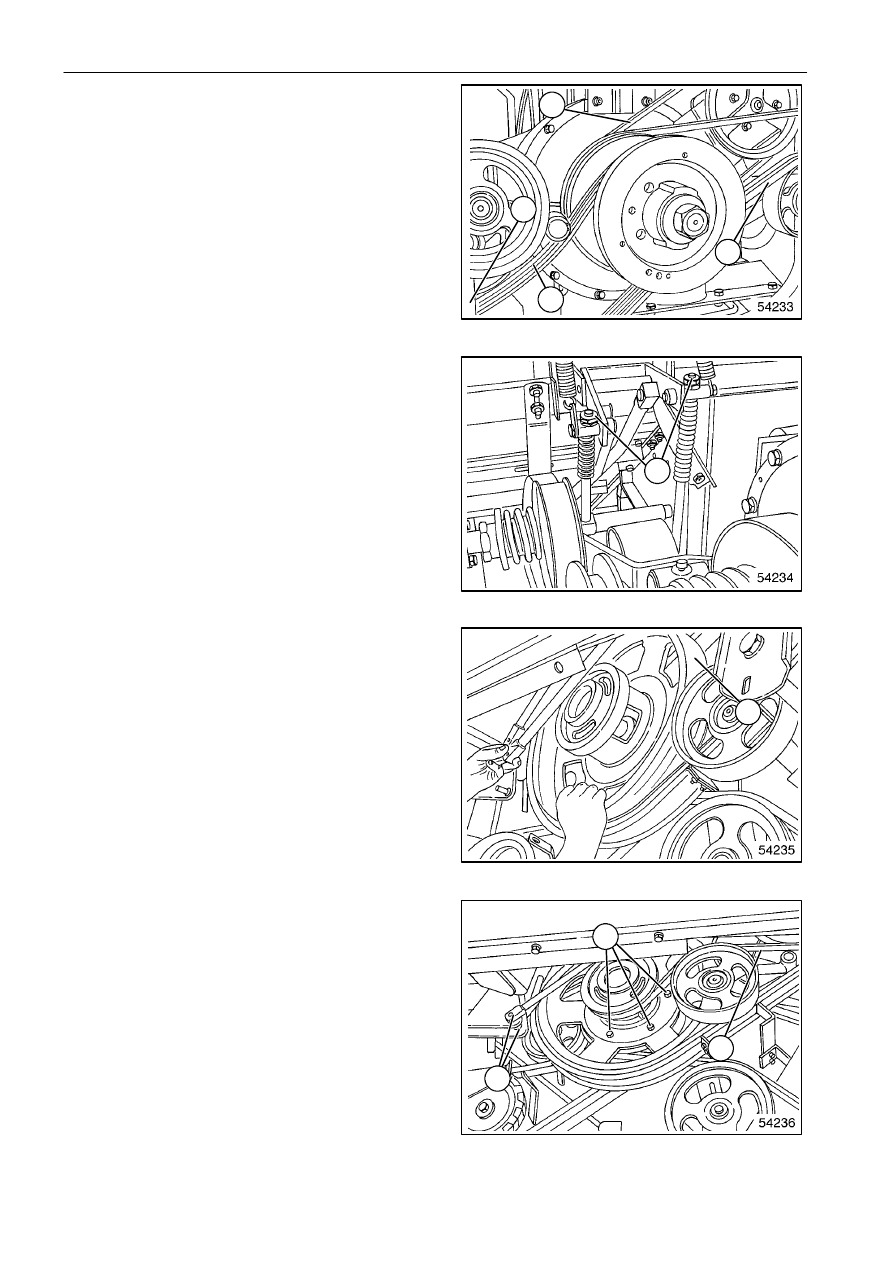

9.

Установите

приводной

ремень

гидравлического

насоса

(1)

и

ремень

гидростатического насоса (2). Отрегулируйте
натяжение

ремня

всоответствии

с

инструкциями, приведенными на стр. 27,
раздел 00.

10. Установите приводной ремень молотилки (3)

и верхний холостой шкив (4).

11. Затяните винты (5) натяжителей приводных

ремней молотилки и разгрузки бункера.

12. Установите приводной шкив молотилки (6),

затянув винты (7) моментом 91 Нм.

13. Установите

два

рычага

(8)

включения

молотилки и разгрузки бункера. Закрепите их
соответствующими стопорными кольцами.

14. Установите приводной ремень сепаратора

MCS (9).

22

23

24

25

1

4

3

2

5

6

7

8
