Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 24

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

21

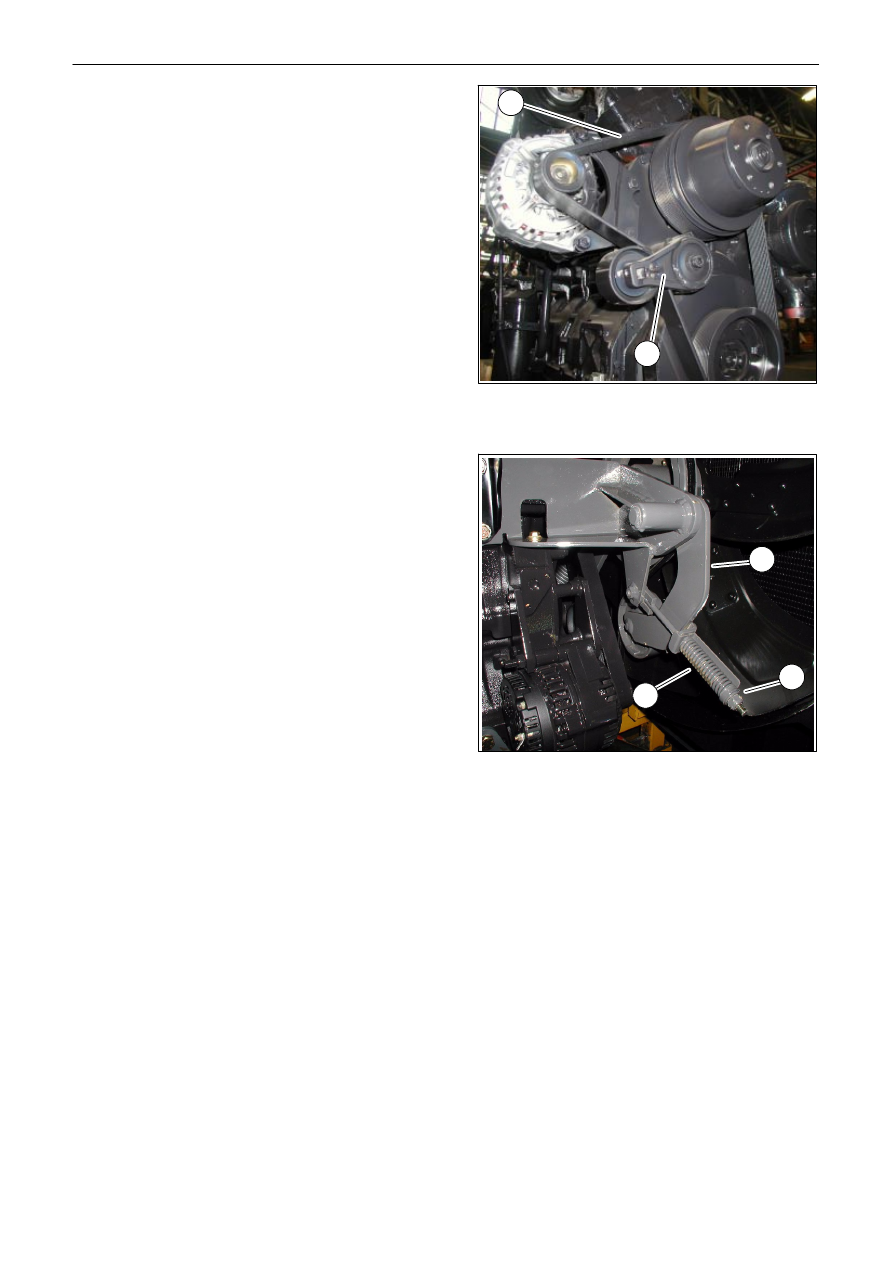

НАТЯЖЕНИЕ

ПРИВОДНОГО

РЕМНЯ

ГЕНЕРАТОРА

Натяжение ремня поддерживается с помощью
натяжного устройства (1), которое постоянно
нагружено усилием внутренней пружины.

Правильное натяжение ремня будет получено
в том случае, если после приложения нагрузки в
50 Н в точке (A) ремня прогиб ремня составит 7 мм.

НАТЯЖЕНИЕ

ПРИВОДНОГО

РЕМНЯ

ВЕНТИЛЯТОРА РАДИАТОРА
(только для двигателей SISU 74 CTA 4 V)

В

данном

приводе

предусмотрено

автоматическое

натяжное

устройство (1),

которое восстанавливает натяжение ремня при
помощи пружины (2).

Длина

пружины

должна

быть

согласована

с соответствующим указателем.

Для выполнения регулировки затяните гайки (3).

A

1

2

3

1

16

17

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

22

327201092 - 01 - 2007

ВЫПОЛНЕНИЕ СВАРОЧНЫХ РАБОТ НА
КОМБАЙНАХ МОДЕЛЕЙ 5-5AL-6-6AL

Чтобы предотвратить повреждение электронных
компонентов

двигателя,

где

это

возможно,

снимите компоненты с двигателя и выполняйте
сварочные работы при отсоединенном двигателе.

Если

нет

возможности

снять

компоненты,

действуйте следующим образом:

- остановить двигатель;

- отсоедините

отрицательный

провод

аккумулятора;

- разъедините главный разъем (1) между жгутом

проводов

двигателя

и

главным

жгутом

проводов комбайна;

- откройте крышку (2) ЭБУ (E) и разъедините три

разъема (3-4-5);

- закрепите провода на корпусе машины так,

чтобы они не касались ЭБУ (E);

- присоедините кабель заземления машины как

можно ближе к месту сварки;

- обеспечьте как можно более тщательную

защиту

гидравлических

и

электрических

компонентов

от

воздействия

сварочного

пламени.

1

1

2

E

3

5

4

18

19

20

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

1

Раздел 14 - Механизм отбора мощности (МОМ)

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

14 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Моменты затяжки и виды в разрезе

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Инструменты

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Описание работы

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Поиск и устранение неисправностей

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 100

МОМ в сборе - снятие и установка

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Муфта между ведущим и ведомым
дисками . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Вал отбора мощности . . . . . . . . . . . . . . . . . . . . . . . . . . .

МОМ молотилки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Трансмиссия гидростатического насоса . . . . . . . . . .

Муфта между двигателем и валом трансмиссии
Transfluid RBD 11 S

Резиновые прокладки

На двух подшипниковых опорах

Поликлиновый 4-рядный ремень

Поликлиновый 3-рядный ремень

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

2

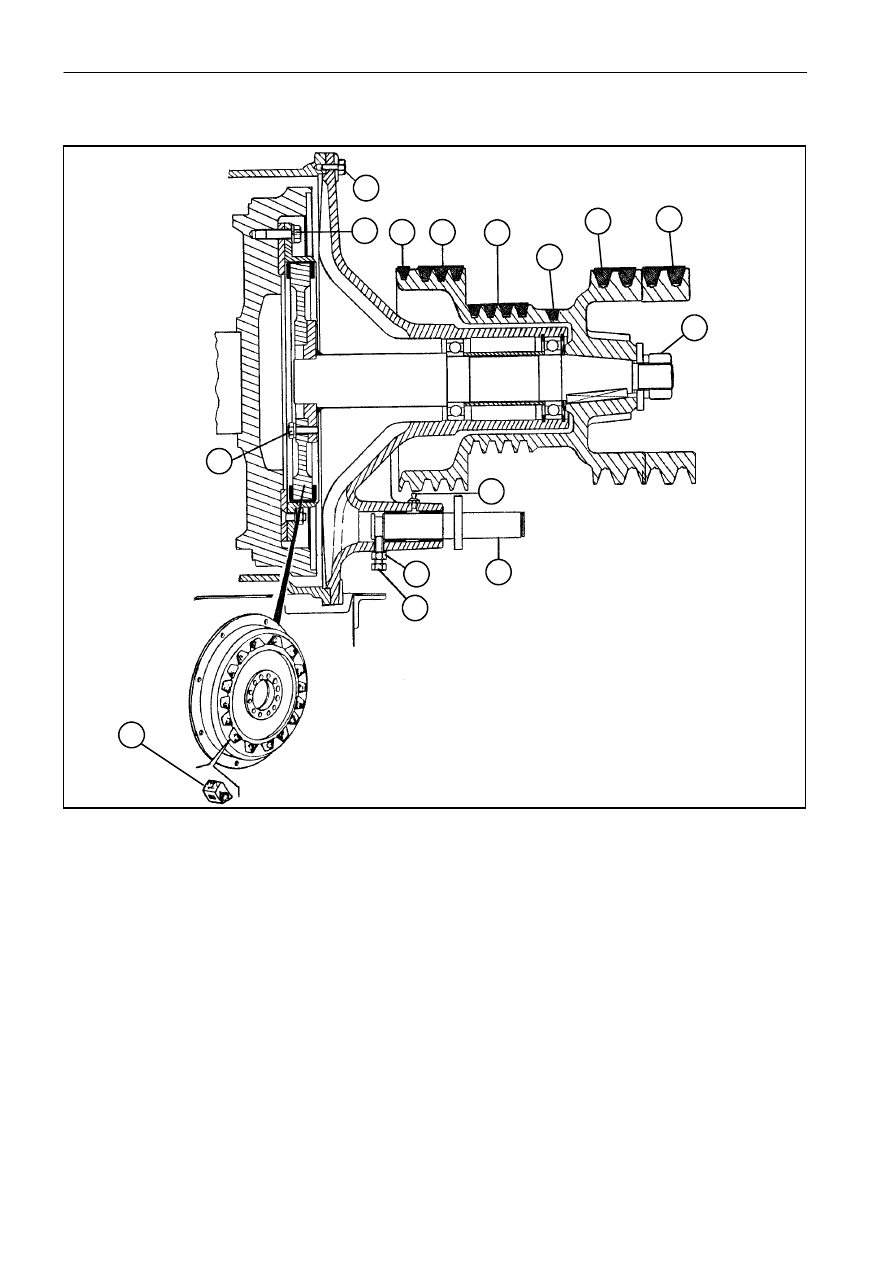

МОМЕНТЫ ЗАТЯЖКИ И ВИДЫ В РАЗРЕЗЕ

1

2

4

5

6

3

10

12

13

11

14

15

7

8

9

1 -

крепежные

винты

опоры

МОМ

(момент затяжки - 60 Нм)

2 -

Крепежные

винты

ведущей

пластины

муфты (момент затяжки 49 Нм)

3 -

Крепежные

винты

ведомой

пластины

муфты

(момент

затяжки

74

Нм

с использованием состава Loctite 270)

4 -

Управляющий

клапан

и

ремень

трансмиссии

гидравлического

насоса

рулевой системы

5 -

Поликлиновый

ремень

трансмиссии

гидравлического насоса

6 -

Поликлиновый

ремень

трансмиссии

молотилки

7 -

Поликлиновый

ремень

трансмиссии

соломорезки

8 -

Поликлиновый ремень системы разгрузки
зернового бункера

9 -

Приводной ремень компрессора

10 -

Масленка

11 -

При

установке

натяжителя

ремня

молотилки  (12) закрутите винт (11) так,
чтобы он касался дна проточки на пальце.
Затем ослабьте его до свободного вращения
и затяните контргайку (13).

14 -

Резиновые прокладки для обеспечения
зацепления муфты

15 -

Затяните гайку моментом 700 Нм.
