ПРИЛОЖЕНИЕ А
Комбайн КВК-6033С. Перечень элементов схемы гидравлической принципиальной
Таблица А.1
|
Позиция, обозначение |
Наименование |
|
РД |
Реле давления |
|
ДТ |
Датчик температуры |
|
РТ |
Реле температуры |
|
РУ |
Реле уровня |
|
ДД |
Датчик давления |
|
Н1.1, Н1.2 |
Гидронасос привода хода |
|
Н2.1 |
Гидронасос силовых гидроцилиндров |
|
Н4.1 |
Гидронасос питающего аппарата |
|
Н4.2 |
Гидронасос адаптера и транспортера |
КВК-6033 С Инструкция по эк сплуатации
П Р И Л О Ж Е Н И Е А

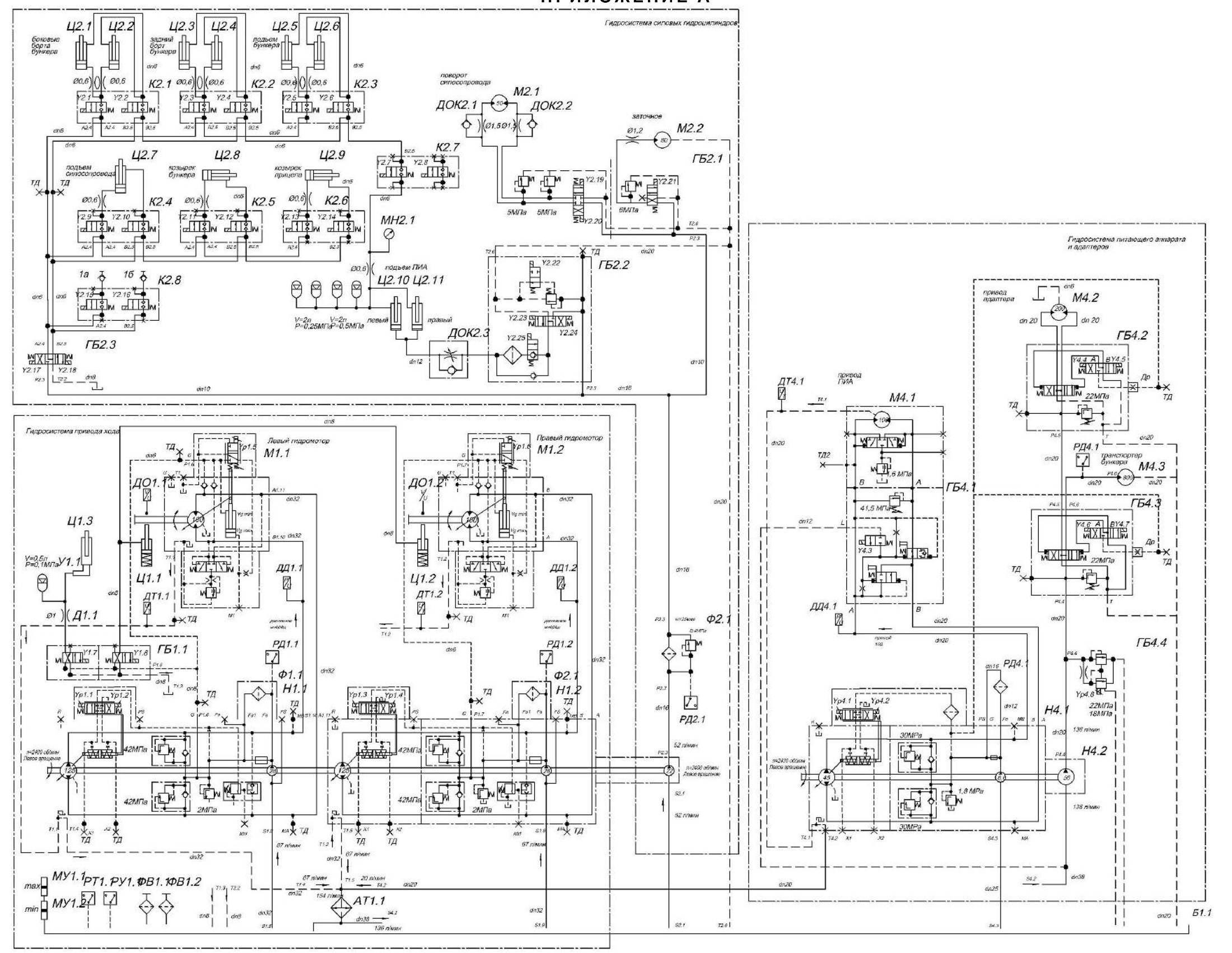

Рисунок А.1 – Схема гидравлическая принципиальная комбайна
