Комбайн КВК-6033С. Пуск двигателя

2 . 5 . 1 З а п у с к д в и г а т е л я

Перед запуском двигателя проверьте уровень масла в картере двигателя, уровень охлаждающей жидкости в расширительном бачке (не менее 1/2 объема расширительного бачка), уровень масла в масляном баке, наличие топлива в баке. Убедитесь, что рукоятки кранов шаровых на всасывающих и сливных фильтрах установлены в положение «открыто».

Запуск двигателя возможен только при нейтральном положении рукоятки управления скоростью движения.

Стартер включайте max на 10 -15 сек. После запуска двигателя ключ зажигания сразу же отпускайте. При необходимости повторения процесса запуска ключ зажигания верните в положение «0» и сделайте перерыв не менее 30сек. Затем повторите процесс запуска.

После запуска двигателя нажатием на кнопку 16 (рисунок 1.22) уменьшите частоту вращения коленчатого вала до 900-1000 мин -1и прогрейте двигатель. Прогрев производите до температуры в системе охлаждения не ниже плюс 50 0 С. Во время прогрева следите за контрольными лампами, встроенными в приборы. Контрольные лампы приборов не должны светиться. Загорание лампы сигнализирует об отклонениях от нормальной работы соответствующего агрегата или о его критическом состоянии.

Давление масла в двигателе должно быть не менее, указанного в эксплуатационных документах двигателя. Работа двигателя на минимальной частоте вращения холостого хода не должна превышать 15 минут.

Для трогания, растормозить ведущие звезды рукояткой стояночного тормоза 12 и, плавно перемещая рукоятку управления скоростью движения в направлении движения, начать движение. Начинать движение рекомендуется при частоте вращения коленчатого вала двигателя не менее 1500 мин -1. Для остановки комбайна переведите рукоятку управления скоростью движения в нейтральное положение.

Перед остановкой двигателя отключите главный привод нажатием на клавишу в верхнее положение, дайте двигателю поработать в течение 3 5 мин на средней, а затем на минимальной частоте вращения холостого хода, после чего остановите двигатель.

Не останавливайте двигатель сразу после снятия нагрузки. Отключив двигатель, выключите выключатель питания комбайна.

Запуск гидропривода ходовой части и гидросистемы рабочих органов и рулевого управления комбайна в работу при низких температурах

При запуске двигателя комбайна в зимнее время во избежание выхода из строя гидропривода ходовой части запрещается запускать двигатель при температуре окружающего воздуха ниже, чем стартовая температура рабочей жидкости (таблица 2.2).

Таблица 2.2 Условия эксплуатации гидропривода в зависимости от температуры

2 . 5 . 2 П о р я д о к п у с к а г и д р о п р и в о д а в х о л о д н о е в р е м я

 Порядок пуска гидропривода в холодное время:

• запустите двигатель и сначала на минимальных (не более 15 мин), а затем на средних оборотах прогревайте гидропривод (педаль управления скоростью движения должна быть в выключенном положении).

  Во избежании выхода из строя гидропривода запуск двигателя при температуре окружающего воздуха ниже указанной в таблице 2.2 запрещается.

• после достижения температуры масла в масляном баке 20 – 30 ⁰С начинайте движение.

Во избежание выхода из строя гидропривода запуск двигателя при температуре окружающего воздуха ниже указанной в таблице 2.2 запрещается. В этом случае заменить летние сорта масел на зимние.

При необходимости транспортирование измельчителя самоходного производите буксировкой на жесткой сцепке со скоростью не более 12 км/час. Перед буксировкой отключите гидромоторы от бортовых редукторов.

Произвести проверку включения и выключения главного привода, управления подъемом опусканием и поворотом силосопровода, управление козырьками силосопровода, управление приводом питающего аппарата, управление приводом адаптеров.

Перед началом работы комбайна проверьте не остались ли в рабочих органах инструмент или другие посторонние предметы, используемые для досборки или обслуживания.

Установите все защитные кожуха, ограждения и крышки, закройте капоты.

 ВНИМАНИЕ: Включение и выключение главного привода производите при частоте вращения коленчатого вала двигателя, не превышающей 1000 мин -1, удерживая кнопку 25 (рисунок 1.22) не менее 6 с.

2 . 6

Комбайн КВК-6033С. Навеска адаптеров

2 . 6 . 1 Н а в е с к а п о д б о р щ и к а ( ж а т о к ) н а с а м о х о д н ы й и з м е л ьч и т е л ь

Навеску адаптера на самоходный измельчитель проводите в следующей последовательности:

• установите адаптер на ровной горизонтальной площадке;

• извлеките фиксатор 2 (рисунок 2.6) фиксации рукоятки 3, регулирующей положение крюков 7 нижних ловителей адаптера. Отведите рукоятку 3 вправо вверх в крайнее положение, при этом крюки 7 опустятся.

• запустите двигатель, опустите питающе измельчающий аппарат, осторожно подъедьте к адаптеру и поднимите питающий аппарат так, чтобы ловители питающего аппарата вошли в кронштейны 1 адаптера. При дальнейшем подъеме

питающего аппарата ловители 9 адаптера должны охватить нижнюю трубу питающего аппарата.

1 – кронштейн; 2 – фиксатор; 3 – рукоятка; 4 – стяжка; 5, 8 – гайки; 6 – тяга; 7 – крюк; 9 – ловитель; 10 – адаптер; 11 – полумуфта наружная

Рисунок 2.6 – Навеска адаптера (подборщик) на измельчитель

При этом адаптер должен быть несколько приподнят над землей. Заглушите двигатель;

поверните рукоятку 3 вниз, заведите ее на палец и зафиксируйте фиксатором 2, при этом крюки 7 должны охватить трубу питающего аппарата.

В случае не обеспечения охвата трубы питающего аппарата ловителями 9 отпустите гайки 8, переместите ловители в пазах рамы до обеспечения охвата трубы питающего аппарата. По окончании регулировки затяните гайки 8.

Охват трубы питающего аппарата крюками 7 достигается регулировкой длины тяги 6.

Для этого:

• отпустите гайку 5;

• вращая стяжку 4 отрегулируйте длину тяги 6 для обеспечения охвата трубы питающего аппарата крюками 7 и фиксации ее ловителями 9;

• затяните гайку 5.

  2 . 6 . 1 . 1 П о с л е н а в е с к и п о д б о р щ и к а :

• выверните четыре болта 3 (рисунок 2.7) крепления гидромотора 2 привода адаптеров на кронштейне 4, расположенного с левой стороны питающего аппарата 1.

• снимите гидромотор с кронштейна, установите на вал гидромотора соединительную втулку (из комплекта монтажных частей подборщика) и закрепите на валу с помощью фиксатора.

1 – питающий аппарат; 2 – гидромотор; 3 – болт; 4 кронштейн;

Рисунок 2.7 – Гидромотор привода адаптеров

• установите гидромотор 3 (рисунок 2.8) на корпус 4 подборщика (рукава высокого давления гидромотора должны находиться над гидромотором) и закрепите его этими же болтами.

• выньте полумуфту 2 с рукавом из зажима на раме подборщика и присоедините к полумуфте самоходного измельчителя в соответствии с цветовой окраской, установленных на них заглушек;

• запустите двигатель;

• поднимите подборщик, извлеките из стойки 6 фиксатор 5, поверните стойку и зафиксируйте ее в этом положении;

• установите башмаки 7 на необходимую высоту;

• зафиксируйте башмаки болтами 8 и затяните контргайки

• опустите подборщик на землю;

• заглушите двигатель.

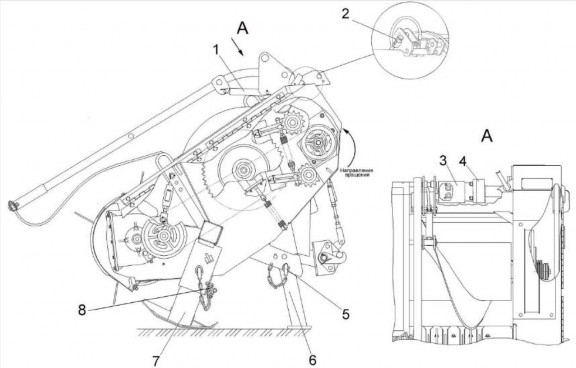

1 – гидроцилиндр; 2 – полумуфта наружная с рукавом; 3 – гидромотор; 4 – корпус;

5 – фиксатор; 6 стойка; 7 – башмак, 8 болт

Рисунок 2.8 Установка гидромотора привода подборщика

2 . 6 . 1 . 2 П о с л е н а в е с к и ж а т к и д л я г р у б о с т е б е л ь н ы х к у л ь т у р :

выверните четыре болта 3 (рисунок 2.7) крепления гидромотора привода адаптеров на кронштейне 1, расположенного с левой стороны питающего аппарата.

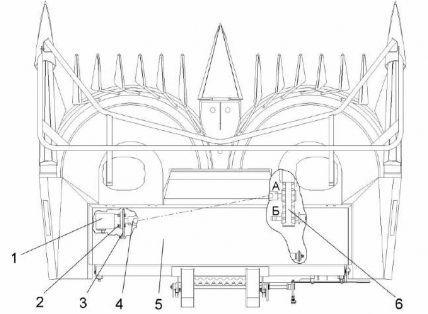

1 – гидромотор; 2 – болт; 3 – кронштейн; 4 – вал карданный; 5 – крышка; 6 – редуктор цилиндрический; А, Б – входные валы

Рисунок 2.9 – Установка гидромотора привода жатки для грубостебельных культур

• снимите гидромотор с кронштейна питающего аппарата и установите на кронштейн 3 (рисунок 2.9) жатки для грубостебельных культур, закрепите его тремя болтами с шайбами, вывернутыми из кронштейна 4 (рисунок 2.7);

• оставшийся болт и шайбу завернуть в отверстие кронштейна 4

• подсоедините одну вилку карданного вала 4 (рисунок 2.9) (из комплекта ЗИП жатки) к шлицевому концу гидромотора, а вторую вилку соедините в зависимости от необходимой длины резки с соответствующим валом с А или Б цилиндрического редуктора 6, при этом крайние вилки карданного вала должны лежать в одной плоскости.

  Зафиксируйте вилки карданного вала фиксаторами.

• запустите двигатель;

• приподнимите жатку, поднимите стояночные опоры и зафиксируйте их,

• установите башмаки на необходимую высоту среза;

• опустите жатку на землю;

• заглушите двигатель.

  2 . 6 . 1 . 3 П о с л е н а в е с к и ж а т к и д л я т р а в :

• выверните четыре болта 3 (рисунок 2.7) крепления гидромотора привода адаптеров на кронштейне 4, с левой стороны питающего аппарата, снимите гидромотор с кронштейна.

• установите гидромотор 3 (рисунок 2.10) шлицевым валом в корпус контрпривода 1 жатки с левой стороны, поворачивая его до совпадения по шлицам

• закрепите его этими же болтами 2 на корпусе контрпривода жатки;

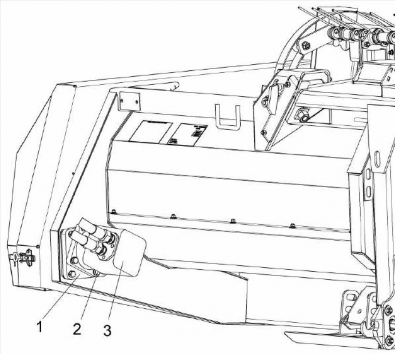

1 – корпус контрпривода; 2 – болт; 3 – гидромотор

Рисунок 2.10 – Установка гидромотора привода жатки для трав

• запустите двигатель;

• приподнимите питающе измельчающий аппарат с навешенной жаткой до момента отрыва колес тележек от земли,

• расфиксируйте стопорное кольцо фиксатора 7 (рисунок 2.11), извлеките фиксатор 7;

• ослабив стяжки 1, 5 извлеките фиксатор 3;

• отсоедините стяжки 1, 5 задней тележки 6, снимите тележку и откатите;

• совместив отверстия в кронштейнах 8 установите в них фиксатор 9;

• расфиксируйте стопорное кольцо 15 фиксатора 7,извлеките фиксатор;

• снимите тележку и откатите;

• соедините переднюю 13 и заднюю 6 тележки между собой и закрепите фиксатором 16 передней тележки с чекой;

• установите башмаки жатки на необходимую высоту среза;

• опустите жатку на башмаки;

• заглушите двигатель.

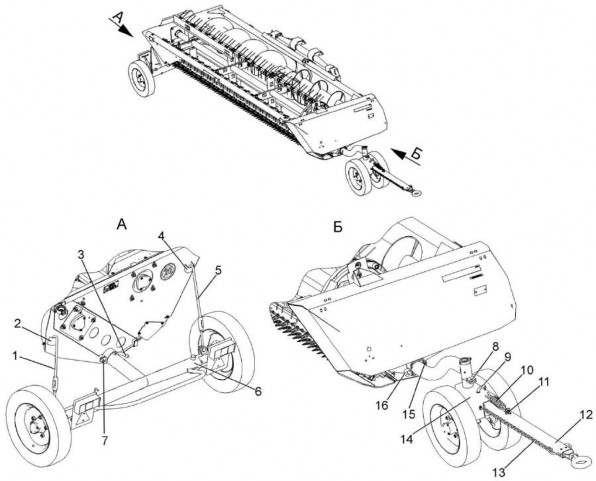

1, 5 – стяжки; 2, 4 – ухо; 3, 9, 14 – фиксатор; 6 тележка задняя; 7 – фиксатор со стопорным кольцом; 8 – кронштейн ; 10 – пружина; 11 – гайка зацепа; 12 – дышло; 13 – тележка передняя

Рисунок 2.11 – Тележка для транспортировки жатки

Снятие подборщика или жаток с самоходного измельчителя и установку жатки для трав на тележки производится в обратной последовательности.

Жатка для грубостебельных культур должна сниматься с самоходного измельчителя вместе с карданным валом.

 ВНИМАНИЕ: Гидромотор должен крепиться четырьмя болтами, в противном случае может произойти излом фланца крепления гидромотора и (или) установочного кронштейна (не гарантийный случай).

 ЗАПРЕЩАЕТСЯ оставлять карданный вал (или его часть) на гидромоторе самоходного измельчителя.

Гидромотор с подборщика снимается с соединительной втулкой, после чего соединительная втулка снимается с гидромотора и укладывается в монтажные части подборщика.

Перед отсоединением подборщика его башмаки должны быть максимально выдвинуты.

2 . 6 . 2 У с т а н о в к а в ы с о т ы с р е з а р а с т е н и й

2 . 6 . 2 . 1 У с т а н о в к а в ы с о т ы с р е з а р а с т е н и й ж а т к о й д л я т р а в Установка высоты среза растений жаткой для трав обеспечивается установкой

башмаков, копирующих рельеф поля. Положение башмаков регулируется по высоте в одном, из трех положений в соответствии с таблицей 2.3.

Таблица 2.3

Установка башмаков на нижние отверстия соответствует более низкому срезу жатки для трав.

2 . 6 . 2 . 2 У с т а н о в к а в ы с о т ы с р е з а р а с т е н и й ж а т к о й д л я г р уб о с т е б е л ь н ы х к у л ь т у р

Установка высоты среза растений жаткой для грубостебельных культур обеспечивается перестановкой башмаков, копирующих рельеф поля. Башмаки устанавливаются в одно из двух положений (рисунок 2.12 а) или б). В положении а) обеспечивается минимальная высота среза растений, то есть. когда оби стойки башмака опущены и фиксатор установлен во втулку башмака. В положении б) увеличивается высота среза, то есть фиксатор установлен в короткую стойку башмака.

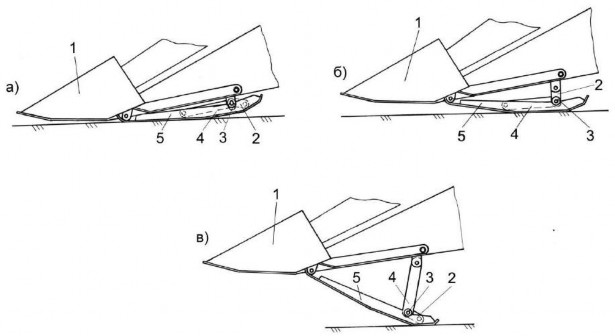

1 – носок делителя; 2, 4 – стойки; 3 – ось; 5 – башмак а), б) – рабочие положения;

в) положение при навеске

Рисунок 2.12 Установка башмака жатки для грубостебельных культур

При работе жатки для грубостебельных культур на мелкой и средней длине резки карданный вал установите на вал А (рисунок 2.13) редуктора. При работе на крупной длине резки, а также при уборке растительной массы низкой урожайности рекомендуется увеличивать частоту вращения рабочих органов жатки, установив карданный вал на вал Б.

Рисунок 2.13 Схема подсоединения карданного валажатки для грубостебельных

культур

При уборке полей с полеглыми растениями:

• увеличьте скорость вращения барабанов установкой карданного вала на вал Б редуктора;

• двигайтесь по возможности перпендикулярно направлению полеглости;

• захватывайте три рядка.




  2 . 6 . 2 . 3 У с т а н о в к а к о п и р у ю щ и х б а ш м а к о в п о д б о р щ и к а

  Копирующие башмаки подборщика устанавливаются в зависимости от требу-

  емой высоты подбора валков (таблица 2.4).

  Таблица 2.4




  	Отверстия на башмаке	Высота подбора, мм
  	А	30
  	Б	60
  	В	90




  Установка башмаков на нижние отверстия соответствует подбору более низких валков подборщиком.

  2 . 6 . 2 . 4 Э к с п л у а т а ц и я о б о р у д о в а н и я д л я в н е с е н и я к о н с е рв а н т о в ( о п ц и я )

  Эксплуатацию оборудования для внесения консервантов осуществлять согласно эксплуатационной документации на это оборудование. В панели пульта управления измельчителем предусмотрено место для установки пульта блока управления оборудованием для внесения консервантов.
