4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При работе с жаткой необходимо руководствоваться «Правилами техники безо-

пасности при работе на тракторах, сельскохозяйственных и специализированных
машинах».

4.1 Требования безопасности при транспортировании жатки

Погрузку жатки на транспортные средства и выгрузку из них производить с

помощью погрузчика грузоподъемностью не менее 30000 Н (3000 кг).

Зачаливание жатки производить четырьмя стропами за специально предусмот-

ренные петли на передней трубе корпуса жатки и кронштейны для навески на энерго-
средство на задней трубе корпуса.

Транспортировать жатку в хозяйства при закрытых бортах кузова автомобиля

или прицепа.

Погрузочные места должны быть увязаны в кузове и не должны выступать над

бортами более чем на треть своей высоты.

При перевозке жатки необходимо:
- ползуны 2 (рисунок 4.1) зафиксировать при втянутом штоке гидроцилиндров 3

1 2

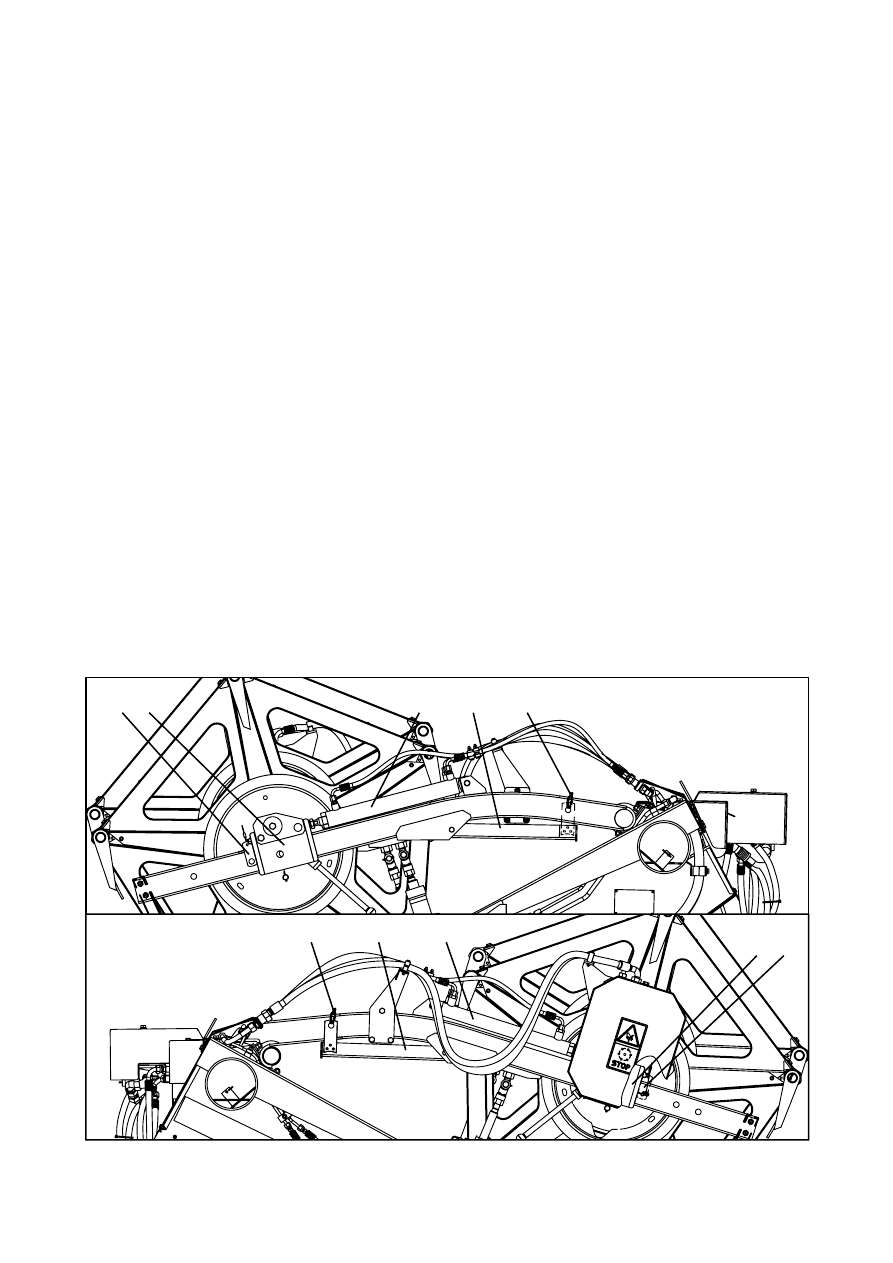

1- фиксатор; 2- ползун; 3- гидроцилиндр; 4- кронштейн; 5- проволока

Рисунок 4.1 - Фиксация ползунов

горизонтального перемещения мотовила фиксаторами 1 кронштейнов 4;

- кронштейны 4 закрепить проволокой 5 в две нити.
После перевозке жатки необходимо демонтировать проволоку 5 и вернуть

фиксаторы 1 на штатное место крепления кронштейнов 4

ЗАПРЕЩАЕТСЯ! СТОЯТЬ ПОД СТРЕЛОЙ КРАНА.

4.2 Требования безопасности при монтаже, демонтаже и техничес-

ком обслуживании жатки

При монтаже, демонтаже, а также техническом обслуживании жатки необходи-

мо руководствоваться правилами техники безопасности при производстве слесарно-
сборочных работ.

Монтаж (демонтаж) производить одним рабочим (оператором). К работе на энер-

госредстве с жаткой допускаются лица, имеющие необходимые знания по устройству
и эксплуатации жатки и энергосредства, прошедшие инструктаж по технике безопас-
ности.

ВНИМАНИЕ! ВСЕ РАБОТЫ ПО РЕМОНТУ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ПРОВОДИТЬ ПРИ ОТКЛЮЧЕННОМ ПРИВОДЕ ЖАТКИ И ВЫКЛЮЧЕННОМ ДВИГАТЕЛЕ
ЭНЕРГОСРЕДСТВА.

Замену ножа режущего аппарата производить в рукавицах.

ВНИМАНИЕ! ПОСЛЕ ВЫКЛЮЧЕНИЯ ПРИВОДА ЖАТКИ РАБОЧИЕ ОРГАНЫ НЕКО-

ТОРОЕ ВРЕМЯ ПРОДОЛЖАЮТ ВРАЩАТЬСЯ.

Перед демонтажем жатки необходимо:
- установить длинные опоры 2 (рисунок 2.2) на боковины корпуса жатки, корот-

кие – на задние нижние трубы и зафиксировать их фиксаторами;

- снять фиксаторы транспортного положения навесной системы энергосредства

и фиксаторы навесной системы на жатке.

4.3 Требования безопасности при работе жатки

ЗАПРЕЩАЕТСЯ! НАЧИНАТЬ РАБОТУ, НЕ УБЕДИВШИСЬ В ПОЛНОЙ ИСПРАВНОС-

ТИ ВСЕХ СБОРОЧНЫХ ЕДИНИЦ ЖАТКИ И ЭНЕРГОСРЕДСТВА.

ВНИМАНИЕ! ПЕРЕД НАЧАЛОМ РАБОТЫ ПРОВЕРИТЬ НАДЕЖНОСТЬ СОЕДИНЕ-

НИЯ ЖАТКИ С ЭНЕРГОСРЕДСТВОМ.

ВНИМАНИЕ! ПРОВЕРИТЬ КРЕПЛЕНИЕ ЗАЩИТНЫХ ОГРАЖДЕНИЙ ЖАТКИ И

ЭНЕРГОСРЕДСТВА.

ЗАПРЕЩАЕТСЯ! ХОЖДЕНИЕ ПО ТРАНСПОРТЕРАМ.

ЗАПРЕЩАЕТСЯ! НАХОДИТЬСЯ РЯДОМ С АГРЕГАТОМ ЖАТКИ И ЭНЕРГОСРЕДС-

ТВА ВО ВРЕМЯ ЕГО РАБОТЫ

ЗАПРЕЩАЕТСЯ! РАБОТА ЖАТКИ ПРИ ОТСУТСТВИИ ХОТЯ БЫ ОДНОГО СЕГМЕН-

ТА НОЖА РЕЖУЩЕГО АППАРАТА.

При поворотах и разворотах необходимо уменьшить скорость до 3 - 4 км/ч и

поднять жатку на высоту не менее 400 мм от почвы.

4.4 Требования безопасности при работе с тележкой

Требования безопасности при работе с тележкой для перевозки жатки указаны

в руководстве по эксплуатации тележки.

4.5 Требования безопасности при переездах энергосредства с жат-

кой

При переездах энергосредства с навешенной жаткой необходимо поднять жатку

и зафиксировать навесную систему энергосредства в транспортном положении.

ЗАПРЕЩАЕТСЯ! ВТЯГИВАТЬ НИЖНИЕ ЦИЛИНДРЫ НАВЕСНОЙ СИСТЕМЫ ЭНЕР-

ГОСРЕДСТВА ПРИ ПОДНЯТОЙ ЖАТКЕ.

4.6 Правила пожарной безопасности

Необходимо соблюдать правила пожарной безопасности, изложенные в инструк-

ции по эксплуатации и техническому обслуживанию энергосредства.

Не допускать подтекания масла из гидросистемы.
Не допускать перегрева трущихся частей режущего аппарата, мотовила и транс-

портеров, своевременно производить смазку.

Не допускать пробуксовывания транспортеров, наматывания растительной

массы на рабочие органы, своевременно производить их очистку.

Место проведения сварочных или других работ, связанных с использованием

огня, должно быть оснащено противопожарными средствами.

Использовать средства пожаротушения, прилагаемые к энергосредству.

5 ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ

5.1 Досборка и регулировка жатки

Перед навеской на энергосредство, необходимо установить жатку на опоры 2

(рисунок 2.2) на ровной твердой площадке. При этом на боковинах установить удли-
ненные опоры, на среднее отверстие на нижних задних трубах корпуса жатки - корот-
кие, затем распаковать и установить демонтированные при транспортировке состав-
ные части, для чего:

- отсоединить от ветрового щита связку граблин и делители;
- демонтировать кронштейны, закрепленные к переднему торцу боковин и

трубам поддержки мотовила;

- установить на оси гидроцилиндры перемещения мотовила на левой и правой

боковинах жатки;

- распаковать ящик с демонтированными для транспортировки частями и достать

из него полуподшипники 6 (рисунок 5.1), скобы 1, болты 4, гайки 2, шайбы 3;

- закрепить граблины 5 на крестовинах мотовила деталями, извлеченными из

ящика, согласно рисунку 5.1 и отрегулировать их прямолинейность;

- установить делители (рисунок 2.2) на левую и правую боковины.

1- скоба; 2- гайка М8; 3- шайбы С8х1,4 и 8Т; 4- болт М8х16; 5- граблина; 6- полуподшипник

Рисунок 5.1 - Схема крепления граблин мотовила
