Жатка ЖХТ 9-18. Руководство - часть 3

11

2.2.4 Гидросистема вращения мотовила

В состав гидросистемы вращения мотовила входят:
- гидромотор привода мотовила 1 (рисунок 2.7);
- система  гибких  и  жестких  трубопроводов  (линия  нагнетания 2  и  линия

слива 3);

- быстроразъемные соединения 4.
Технические данные гидросистемы вращения мотовила представлены в таблице

2.4

Таблица 2.4

Наименование

Единица

измерения

Значение

Тонкость фильтрации

мкм

25

Максимальное  давление  в  линии

привода вращения мотовила

МПа

16

Рабочий объем гидромотора

см

3

80

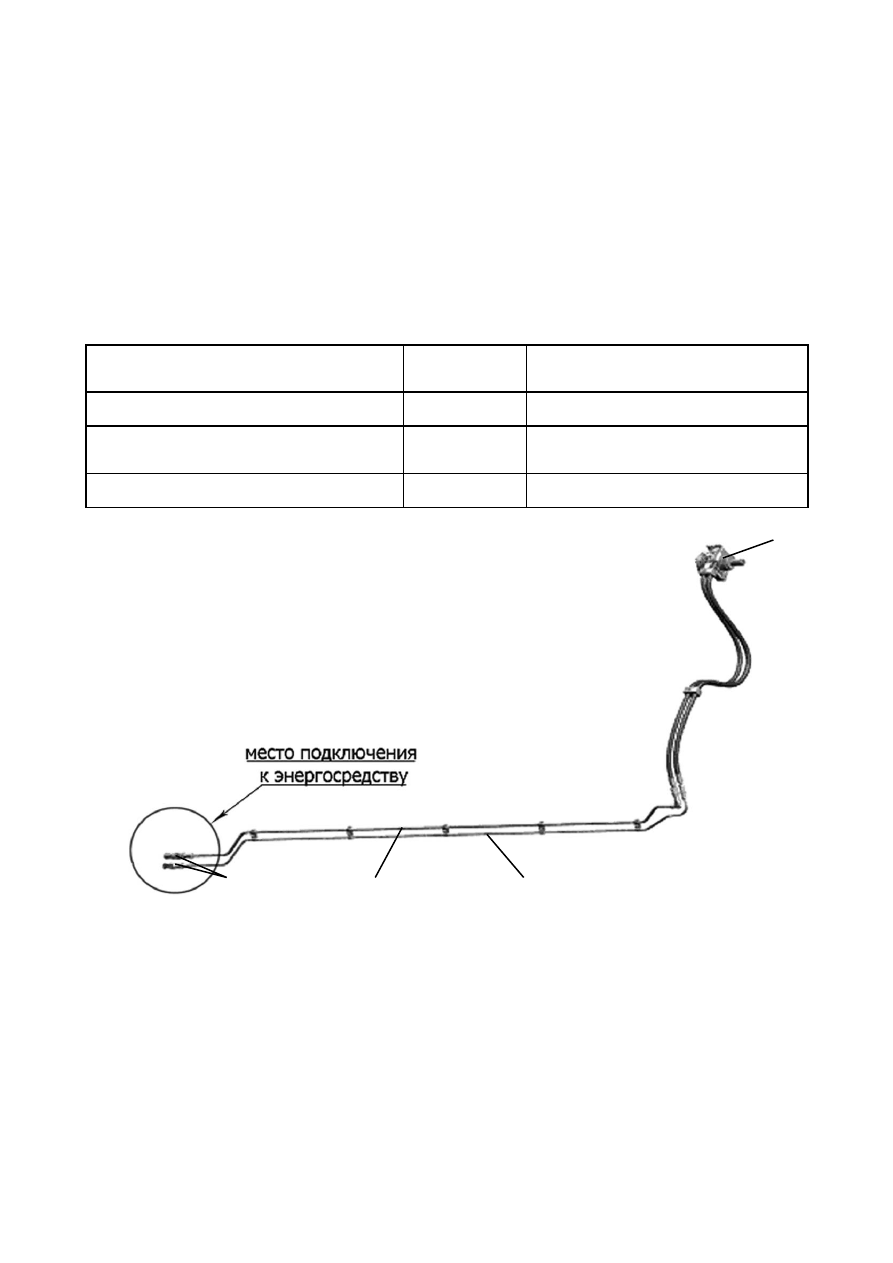

Гидросистема вращения мотовила показана на рисунке 2.7.
Подключение проводить следующим образом:
- красный цвет – линия нагнетания;
- зеленый цвет – линия слива.
Подача  жидкости  в  систему  осуществляется  насосом  переменной  производи-

тельности гидросистемы энергосредства.

1- гидромотор привода мотовила; 2- линия нагнетания; 3- линия слива; 4- быстроразъемные соедине-

ния

Рисунок 2.7 – Гидросистема вращения мотовила

1

2

3

4

12

2.3 Электрооборудование жатки

Электрооборудование жатки состоит из:
- двух электромагнитов, входящих в состав гидравлического блока гидросисте-

мы вращения и перемещения транспортёров;

- жгута с четырёхконтактной штыревой колодкой для присоединения электро-

магнитов гидроблока к жгуту электрогидравлики энергосредства.

После  установки  жатки  на  энергосредство  и  подключения  шлангов  гидравли-

ки  необходимо  присоединить  четырёхконтактную  штыревую  колодку  жгута  жатки  к
четырёхконтактной гнездовой колодке жгута электрогидравлики энергосредства. Жгут
жатки закрепить к шлангам гидравлики, обеспечив отсутствие провисания жгута и его
попадания в движущиеся детали жатки и энергосредства. Схема жгута жатки показана
на рисунке 2.8.

Если  ни  на  один  из  электромагнитов  гидравлического  блока  гидросистемы

вращения и перемещения транспортёров не подаётся постоянное напряжение +24 В,
то транспортёры жатки автоматически переместятся от центра к краям жатки и начнут
вращаться  к  центру  жатки.  При  этом  масса  будет  укладываться  в  валок  по  центру
жатки.

Если на один из электромагнитов гидравлического блока гидросистемы враще-

ния и перемещения транспортёров будет подано постоянное напряжение +24 В, то
соответствующий  транспортёр  жатки  автоматически  переместится  от  края  к  центру
жатки и изменит направление вращения (начнёт вращаться к краю жатки). При этом
масса будет укладываться в валок слева или справа от жатки.

Режим  работы,  при  котором  на  оба  электромагнита  гидравлического  блока

Рисунок 2.8 - Схема жгута жатки

w

‡

v

‡

;‚

<$

<$

~‡



„



;6

;6

‡

‡

v

w

„

~‡





















Электромагнит

гидравлического блока

управления вращением

и перемещением

транспортеров

Электромагнит

гидравлического блока

управления вращением

и перемещением

транспортеров

13

гидросистемы вращения и перемещения транспортёров подаётся постоянное напря-
жение +24 В, не предусмотрен конструкцией жатки и энергосредства.

2.4 Работа жатки

Технологический  процесс  работы  протекает  следующим  образом:  мотовило 5

(рисунок 2.1) подводит порцию стеблей к ножу 2, затем срезанные стебли транспор-
тируются транспортерами 3 и 4 к центральному, левому или правому окну и, в зависи-
мости от принятой схемы уборки, укладываются в центральный, боковой или сдвоен-
ный с двух проходов валок.

Для  укладки  сдвоенных  валков  рекомендуется  работать  загонным  способом,

при этом валок с первого прохода укладывать на правую сторону, со второго прохода
– на левую сторону.

Жатка во время работы опирается на почву двумя башмаками 3 (рисунок 2.2) и

копирует рельеф поля в продольном и поперечном направлениях.

14

3 ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ЖАТКИ

Техническая характеристика жатки приведена в таблице 3.1.

Таблица 3.1

Наименование

Единица

измерения

Значение

1

2

3

Ширина захвата

мм

9000

Масса конструкционная (сухая)

кг

2200±60

Габаритные размеры, не более:

- длина

- ширина

- высота

мм

2547±70

9388±90

1761±80

Уровень установки высоты режущего ап-

парата

мм

От 60 до 180

Диапазон копирования рельефа поля:

-в продольном направлении

-в поперечном направлении

мм

градус

±150

±2,5

Размеры проема для формирования вал-

ка по осям валов трнспортеров

мм

слева

посредине справа

1216

1276

1216

Мотовило

Универсальное эксцентрико-

вое с пружинными пальцами

Пределы регулирования частоты враще-

ния мотовила

об/мин

От 0 до 55

Реверсирование



направления  вращения

транспортеров

Электромагнитное с ра-

бочего места оператора

Скорость передвижения, не более:

- рабочая

- транспортная

км/час

15

20

Делители

Прутковые нерегулируемые

Ширина валка, не более:

- одинарного

- сдвоенного

мм

1400

2600

Срок службы

лет

10
