Жатка ЖХТ 9-18. Руководство - часть 1

2

Уважаемый покупатель!

Любое изделие требует хорошего, бережного и внимательного отношения. При-

ступая к работе, рекомендуется изучить настоящее руководство по эксплуатации (да-

лее руководство) – это снизит расходы на капитальный ремонт, продлит срок службы

бесперебойной эксплуатации, а также поможет провести регламентные работы.

Внимание!

Данное  руководство  является  эксклюзивной  разработкой  ООО  «Комбайновый

завод  «Ростсельмаш»,  соответствует  технической  документации  по  состоянию  на

08.02.2012.

В связи с постоянной работой по усовершенствованию конструкции ООО «Ком-

байновый завод «Ростсельмаш» оставляет за собой право вносить изменения в конс-

трукцию, повышающие её надежность и улучшающие условия труда оператора, кото-

рые не учтены в данном издании руководства.

Обладателем  исключительных  авторских  прав  на  данное

руководство  является ООО «Комбайновый завод «Ростсельмаш».

Тиражирование и распространение руководства без специального

письменного разрешения правообладателя запрещено.

За нарушение авторских прав наступает гражданская, уго-

ловная и административная ответственность в соответствии с за-

конодательством Российской Федерации.

Все контрафактные экземпляры руководства , а также обо-

рудование,  на  котором  они  произведены,  подлежат  конфиска-

ции.

 - зарегистрированный товарный

знак.  Только  технические  издания  под  данной  маркой  соответствуют  действующей

документации.

4

1 ОБЩИЕ СВЕДЕНИЯ

В руководстве  изложено краткое описание, правила эксплуатации и техническо-

го обслуживания жатки, рекомендации по настройкам жатки при работе на различных
агрофонах, которые помогут оператору овладеть приемами работы и полнее исполь-
зовать все возможности, заложенные в конструкции жатки.

Жатка агрегатируется с энергосредством ЭС-1 (далее-энергосредство).
В процессе эксплуатации жатки необходимо также руководствоваться эксплуа-

тационной документацией энергосредства и тележки транспортной РСМ-142.29 (далее-
тележка) для перевозки жатки.

Жатка  предназначена  для  скашивания  и  укладки  срезанной  зерностебельной

массы зерновых, колосовых, крупяных культур и семенников трав в одинарный и сдво-
енный  с  двух  проходов  валок  при  уборке  раздельным  способом,  а  также  трав  при
заготовке сенажа.

Жатка может использоваться во всех зернопроизводящих зонах России, в стра-

нах ближнего и дальнего зарубежья.

Перечень запасных частей, поставляемых с жаткой, приведен в приложении А.
В настоящем руководстве применены следующие знаки:

!

 - маркировка  указаний,  при  несоблюдении  которых  имеется  опасность  для

здоровья и жизни обслуживающего лица или окружающих людей;

 - маркировка  указаний,  несоблюдение  которых  может  вызвать  повреждение

комбайна.

5

2 УСТРОЙСТВО И РАБОТА ЖАТКИ

2.1 Устройство жатки

В состав жатки входят: корпус 1 (рисунок 2.1), нож 2, транспортеры 3 и 4, мото-

вило 5 и гидросистема 6 для привода режущего аппарата, транспортеров и мотовила,
опоры 2 (рисунок 2.2), башмаки 3, делители 1.

1

2

3

4

5

6

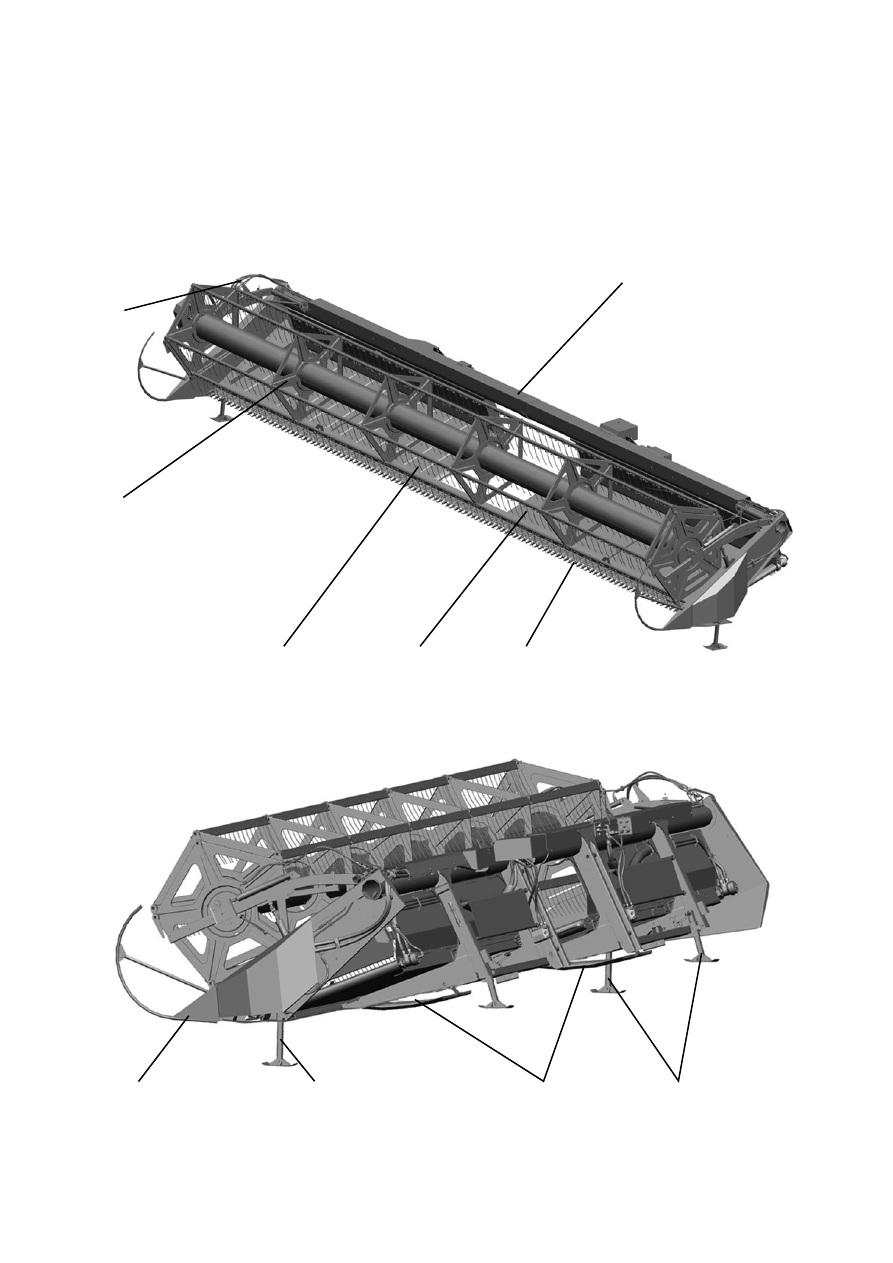

1 – корпус; 2 – нож; 3, 4 – транспортёры; 5 – мотовило; 6 – гидросистема

Рисунок 2.1 – Жатка (вид спереди)

1- делитель; 2- опора; 3- башмак

Рисунок 2.2 – Жатка (вид сзади)

2

2

3

1

6

2.2 Гидросистема жатки

Гидросистема жатки состоит из:
- гидросистемы привода режущего аппарата;
- гидросистемы привода вращения и перемещения поперечных транспортеров;
- гидросистемы управления мотовила;
- гидросистемы вращения мотовила.
Подключение  гидросистемы  жатки  к  энергосредству  осуществляется  через

быстроразъемные  соединения.  Для  удобства  и  правильности  подключения  каждая
полумуфта имеет соответствующий цвет защитного колпачка.

2.2.1 Гидросистема привода режущего аппарата

В состав гидросистемы привода режущего аппарата входят:
- гидромотор привода режущего аппарата 1 (рисунок 2.3);
- система гибких и жестких маслопроводов (линия слива 2, линия дренажа 3 и

линия нагнетания 5);

- быстроразъемные соединения 4.
Гидросистема привода режущего аппарата показана на рисунке 2.3.
 Данные гидросистемы привода режущего аппарата указаны в таблице 2.1.

2

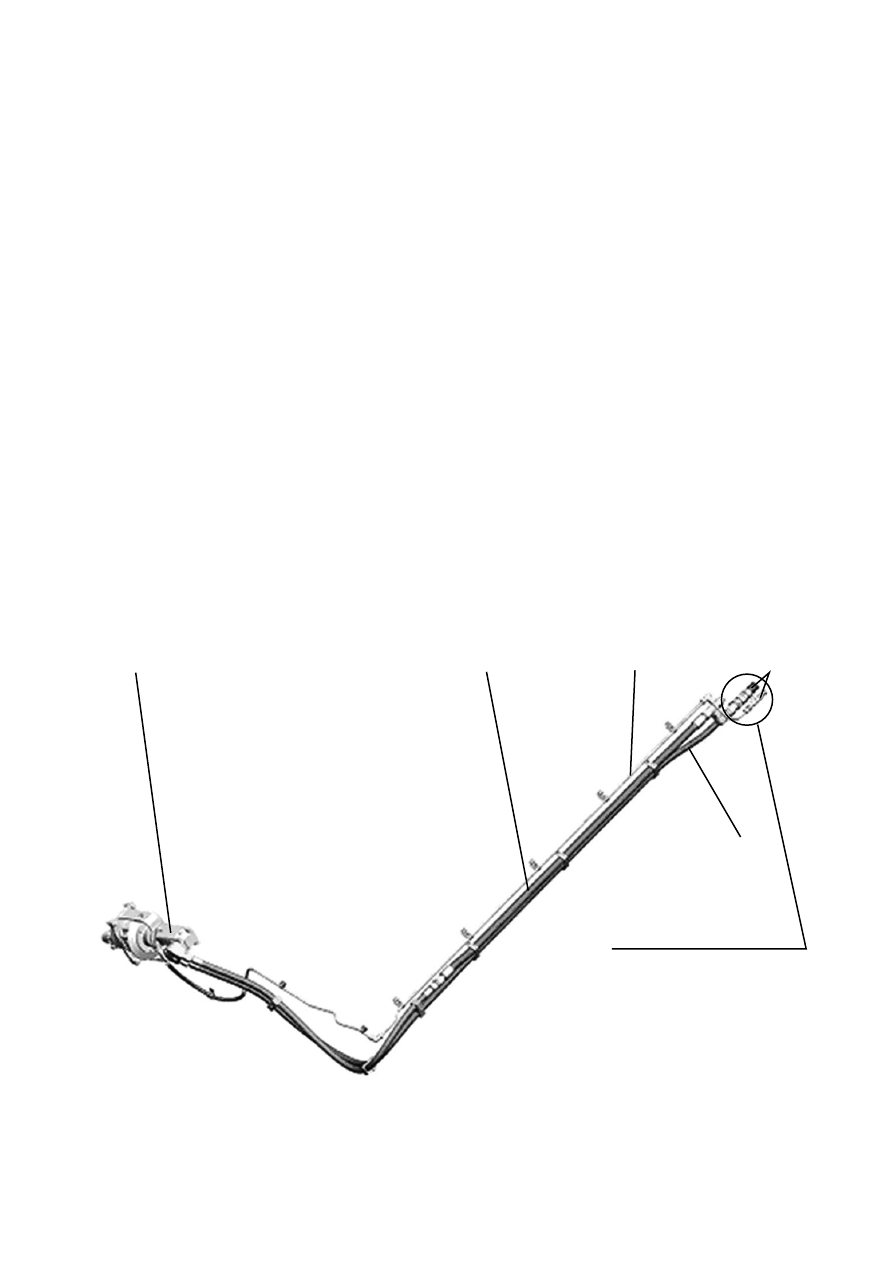

1- гидромотор  привода  режущего  аппарата; 2- линия  слива; 3- линия  дренажа; 4- быстрораъемное

соединение; 5- линия нагнетания

Рисунок 2.3 - Гидросистема привода режущего аппарата

1

3

4

5

Место подключения

к энергосредству
