Жатка ЖХТ 9-18. Руководство - часть 2

7

Таблица 2.1

Наименование

Единица

измерения

Значение

Тонкость фильтрации

мкм

25

Максимальное давление в линии

привода режущего аппарата

МПа

17,5

Рабочий объем гидромотора

см

3

125

Подключение проводить следующим образом:
- красный цвет – линия нагнетания;
- черный цвет – линия слива;
- зеленый цвет – линия дренажа.
Подача жидкости в систему осуществляется шестеренным насосом постоянной

производительности гидросистемы энергосредства.

2.2.2  Гидросистема  привода  вращения  и  перемещения  поперечных

транспортеров

В состав гидросистемы привода вращения и перемещения поперечных транс-

портеров входят:

- гидравлический блок 2 (рисунок 2.4);
- два гидромотора вращения транспортеров 3;
- система гибких и жестких трубопроводов;
- быстроразъемные соединения 1;
- два гидромотора перемещения транспортеров 4.
Технические  данные  гидросистемы  вращения  и  перемещения  транспортеров

указаны в таблице 2.2.

Таблица 2.2

Наименование

Единица

измерения

Значение

Тонкость фильтрации

мкм

25

Максимальное  давление  в  линиях

вращения транспортеров

МПа

16

Рабочий  объем  гидромоторов  вра-

щения транспортеров

см

3

50

Рабочий  объем  гидромоторов  пере-

мещения транспортеров

см

3

200

8

Гидросистема  привода  вращения  и  перемещения  поперечных  транспортеров

показана на рисунке 2.4.

Вращением и перемещением гидромоторов привода транспортеров управляет

гидравлический блок, изображенный на рисунке 2.5.

В зависимости от электрического сигнала управления на блоке можно получить

следующие варианты работы транспортеров:

Рисунок 2.5 - Гидравлический блок

3

1

2

4

3

1- быстроразъемные  соединения; 2- гидравлический  блок; 3- гидромоторы  вращения  транспортеров;

4- гидромоторы перемещения транспортеров

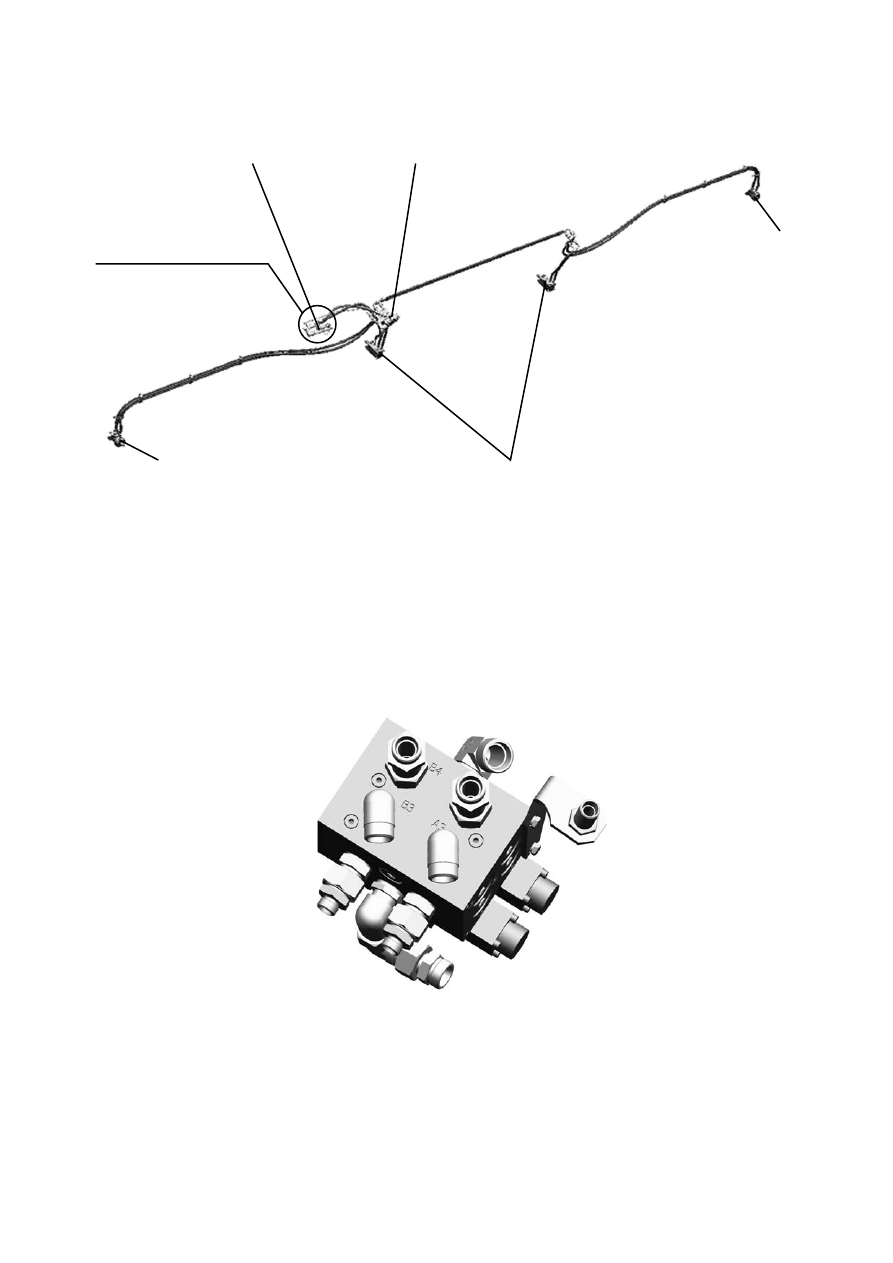

Рисунок 2.4 - Гидросистема привода вращения и перемещения поперечных транспор-

теров

Место подключения

к энергосредству

9

- укладка  бокового  валка  слева  или  справа  от  жатки,  при  этом  ленты  обоих

транспортеров вращаются в одну сторону, укладывая валок слева или справа;

- подача срезанной массы в центр жатки, при этом транспортеры движутся в

центр жатки.

Подключение проводить следующим образом:
- красный цвет – линия нагнетания;
- черный цвет – линия слива;
- зеленый цвет – линия дренажа.
Подача  жидкости  в  систему  осуществляется  насосом  переменной  производи-

тельности гидросистемы энергосредства.

2.2.3 Гидросистема управления мотовила

В состав гидросистемы управления мотовила входят:
- гидроцилиндры подъема и опускания мотовила 2 (рисунок 2.6);
- гидроцилиндры выноса мотовила 1;
- система гибких и жестких трубопроводов (линия подъема и опускания мотови-

ла 3, линия обратного хода мотовила 4 и линия выноса мотовила 5);

- быстроразъемные соединения 6.
Технические данные гидросистемы управления положением мотовила указаны

в таблице 2.3.

Гидросистема управления мотовила показана на рисунке 2.6.

Таблица 2.3

Наименование

Единица

измерения

Значение

Тонкость фильтрации

мкм

25

Максимальное  давление  в  линии

привода мотовила

МПа

16

10

Гидросистема  управления  мотовила  подключается  через  быстроразъемные

соединения к основной гидросистеме энергосредства. Как и в гидросистеме привода
режущего  аппарата,  полумуфты  имеют  соответствующий  цвет  защитного  колпачка
для правильности и удобства подключения:

- красный цвет – линия выноса мотовила;
- синий цвет – линия обратного хода мотовила;
- зеленый цвет – линия подъема и опускания мотовила.
Подача  жидкости  в  систему  осуществляется  насосом  переменной  производи-

тельности гидросистемы энергосредства.

1

2

1

3

4

5

2

1- гидроцилиндры выноса мотовила; 2- гидроцилиндры подъема и опускания мотовила; 3- линия подъ-

ема и опускания мотовила; 4- линия обратного хода мотовила; 5- линия выноса мотовила; 6- быстро-

разъемные соединения

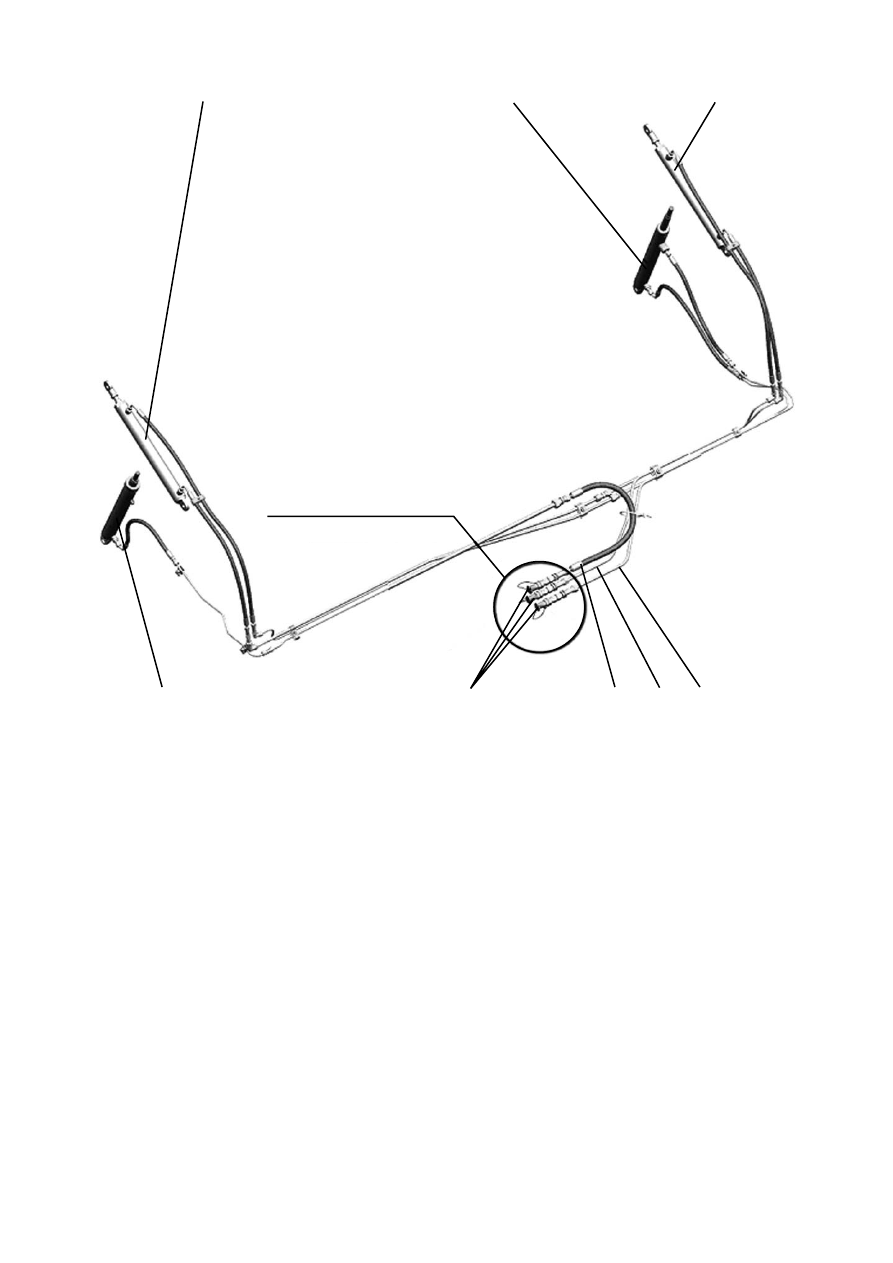

Рисунок 2.6 – Гидросистема управления мотовила

Место подключения

к энергосредству

6
