Текущий ремонт машины хлопкоуборочной ХМП-1,8

4 . 1 М е р ы б е з о п а с н о с т и

 ПРЕДОСТЕРЕЖЕНИЕ: При проведении текущего ремонта помимо соблюдения требований настоящего РЭ, эксплуатационых документов на трактор, соблюдайте также общепринятые требования безопасности!

 ВНИМАНИЕ: Все работы, связанные с ремонтом, регулировками и обслуживанием изделий машины производите при отключенном приводе машины и заглушенном двигателе трактора!

 ВНИМАНИЕ: Перед сварочными работами на машине необходимо тщательно очистить машину и место вокруг нее от растительной массы!

 ВНИМАНИЕ: Перед началом работ по техническому обслуживанию и ремонту выключите двигатель тратора, извлеките стартовый ключ, затяните ручной тормоз и установите противооткатные упоры под ведущие колеса трактора!

4 . 2 Возмо ж ные о ши бо чн ые дей ст ви я ме ха низа тора , п р иво д ящ ие к и н ци де нт у и л и а в ари и:

1. Не соблюдение требований настоящего РЭ и общепринятых требований безопасности.

2. Расконсервация машины в помещении, не оборудованном приточно – вытяжной вентиляцией и средствами пожаротушения.

3. Курение, хранение и прием пищи в местах, где производится расконсервация.

4. Начало движения без проверки нахождения людей (особенно детей) и подачи звукового сигнала в опасной зоне вокруг машины!

5. Превышена установленная скорости транспортирования 15 км/ч.

6. Светосигнальное оборудование не подключено при движении машины по дорогам общей сети.

7. Перевозка на машине пассажиров и грузов.

8. Проведение работ, связанных с ремонтом, регулировками и обслуживанием изделий машины без отключения привода машины и выключения двигателя трактора.

9. Попадание в рабочие органы инструментов, оставленных после ремонта и регулировок.

10. Проведение сварочных и других работ с использованием открытого огня в местах, не оснащенных средствами пожаротушения.

11. Заливание горящего топлива водой.

4 . 3 Дей с т ви я меха н иза тора в с луч ае ин ц ид ен та, кр ити ч е ского от каза и ли авар ии :

1. При аварийной ситуации или возникновении критического отказа заглушите двигатель, выньте ключ зажигания, покиньте кабину трактора и вызовите аварийную службу.

2. При возникновении пожара примите меры по выводу машины с поля, заглушите двигатель трактора. Вызовите пожарную службу и приступите к тушению пожара имеющимися средствами (огнетушителем, водой, землей).

4 . 4 Пер ече н ь кр ит иче ск и х о тказ ов маш ин ы : 1 Неэффективное действие тормозов трактора.

1. Не включается передача трактора.

2. Машина движется в одном направлении или совсем не движется.

3. Трудно или невозможно найти нейтральное положение (машина не останавливается).

4. Не работают все исполнительные механизмы гидросистемы рабочих органов.

5. Не подаются сигналы звуковой и указания поворота или изменилась частота мигания указателей поворота.

4 . 5 Возможные неисправности и методы их устранения машины хлопкоуборочной ХМП-1,8

Основные возможные неисправности и методы их устранения приведены в таблице 4.1.

Таблица 4.1 – Возможные неисправности

Окончание таблицы 4.1

1. 6 Дем он таж кол о дки о брат но го в ра ще ни я

   В зоне съема хлопка-сырца с внутренней стороны установлены колодки обратного вращения. Колодка с закрепленными на ней клиновыми ремнями установлена на цилиндрическом ползуне и поджата к роликам шпинделей с внутренней стороны пружиной.

   Демонтаж колодки обратного хода 3 (рисунок 4.1) производится с помощью монтировки 1.

   Отжать колодку от роликов. После того, как палец обоймы колодки выйдет из отверстия ползушки 2, свободной рукой снять колодку обратного хода 3.

   Монтаж в обратном порядке.






   1 монтировка; 2 ползушка; 3 колодка обратного хода Рисунок 4.1 Демонтаж колодки

   ХМП18.00.000А РЭ 5 Хранение



   1. Хранение

2. . 1 О б щие тре бов ан и я к хра не нию

1. Машину ставят на хранение: кратковременное – от 10 дней до двух месяцев и длительное – более двух месяцев.

2. Для длительного хранения машину надо поставить в закрытое неотапливаемое помещение или на открытую площадку под навес, защищенную стеной или щитами от ветра.

3. Места для хранения должны быть обеспечены противопожарными средствами и условиями удобного осмотра и обслуживания, а в случае необходимости

   • быстрого снятия с хранения.

4. До отсоединения гидросистемы машины от гидросистемы трактора привести аппарат в транспортное положение и зафиксировать механическим упором.

5. При отсоединении гидросистемы машины от гидросистемы трактора рукава высокого давления гидросистемы рулевого управлениямашины заглушить заглушками из отдельного ящика для хранения.

При подготовке к хранению и снятию с хранения принять меры, предотвращающие опрокидывание и самопроизвольное смещение машины.

При снятии хлопкоуборочного аппарата с агрегата под двигатель трактора устанавливать «козлы».

Строго соблюдать правила и последовательность проведения монтажа и демонтажа машины с трактора.

5 . 2 По д го тов ка к хр ан ен ию

5 . 2 . 1 Пе рече н ь ра бот , пр ово д имы х п ри уста но вке ма ш ин ы на кра тко време н ное хра не ние:

• очистите машину от пыли, грязи и хлопкового волокна;

• обмойте и очистите поверхности шпинделей при включенном хлопкоуборочном аппарате;

• включив вентиляторы, просушите внутренние влажные поверхности аппаратоа. Особое внимание уделите очистке зубьев шпинделей хлопкоуборочного аппарата;

• закройте плотно крышками или пробками, заглушками и чехлами из полиэтиленовой пленки или парафинированной бумаги все отверстия, щели, полости, через которые могут попасть атмосферные осадки во внутренние полости машины;

• законсервируйте неокрашенные поверхности.

  Машина устанавливается на хранение с соблюдением расстояния между машинами, необходимого для обеспечения профилактических осмотров, установки и снятия с хранения.

  5 . 2 . 2 Пе рече н ь ра бот , пр ово д имы х п ри уста но вке ма ш ин ы на д л ит ел ь ное хр а не ние

  При подготовке машины к длительному хранению:

• очистите машину от пыли, грязи и хлопкового волокна;

• обмойте и очистите поверхности шпинделей при включенном хлопкоуборочном аппарате;

• включив вентиляторы, просушите внутренние влажные поверхности аппарата. Особое внимание уделите очистке зубьев шпинделей хлопкоуборочного аппарата;

• законсервируйте штоки гидроцилиндров;

• очистите сапунные отверстия в пробках раздаточного редуктора, редукторах привода вентиляторов;

  ХМП18.00.000А РЭ 2 Использование по назначению



  • установите агрегат на ровную горизонтальную площадку с твердым покрытием для хранения. Заглушите двигатель, включите пониженную передачу, затормозите трактор ручным тормозом.

    При постановке машины на хранение без трактора установите монтажные стойки.

  • произведите осмотр технического состояния машины, составьте дефектную ведомость, определите потребность в ремонте;

  • при хранении на открытых площадках, под навесом, снимите для хранения на складе: фары рабочие, ремни привода шпинделей и ремни привода вентиляторов, инструментальный ящик;

  • опустите хлопкоуборочный аппарат, ослабьте стягивающие пружины аппара-

    та;




    • окрасьте поверхности составных частей с поврежденным покрытием, пред-

      варительно, обезжирив их;

      • нанесите защитную смазку на шестерни привода хлопкоуборочного аппарата, шпиндели, винты механизмов регулирования рабочих щелей, натяжного устройства привода вентиляторов, раскосов крепления трактора, реактивной тяги, ручьи шкивов, шлицы карданного вала, штоки гидроцилиндров;

      • отсоедините подводы гидросистемы машины от трактора. Загерметизируйте их чехлами из полиэтиленовой пленки;

      • нанесите защитную смазку на шлицевую втулку раздаточного редуктора, резьбовые элементы монтажных стоек;

      • при хранении на открытой площадке снизьте давление в шинах колес до 70 – 80 % от номинального. Для защиты от воздействия солнечных лучей и атмосферных осадков шины прикройте светлыми чехлами из плотной ткани или покройте специальным защитным составом (известковой побелкой, алюминиевыми красками АКС-3 или АКС-4, мелоказеиновым составом, содержащим 75% очищенного мела, 20% казеинового клея, 4,5% гашеной извести и по 0,25% кальцинированной соды и фенола);

      • закройте хлопкоуборочный аппарат чехлом из полиэтиленовой пленки и обвяжите его шпагатом.

        5 . 2 . 3 Т е хн иче ское об с л ужи ван ие ма ши н ы в п ерио д хра не ни я

        При хранении проверяйте:

      • правильность и надежность установки машины на монтажных стойках;

        • комплектность;

        • давление воздуха в шинах;

        • надежность герметизации;

        • состояние защитных устройств и антикоррозионных покрытий. Обнаруженные дефекты устраняйте немедленно.

        5 . 2 . 4 При с ня тии с хр ан е ни я:

      • снимите чехол с хлопкоуборочного аппарата и муфт запорных устройств гидросистемы. Удалите защитную смазку с наружных поверхностей составных частей машины;

      • демонтируйте шпиндели хлопкоуборочного аппарата, удалите защитную смазку с наружных поверхностей и смазку из полости нижних и верхних опор. Заполните свежей смазкой полости нижких и верхних опор, и установите шпиндели на барабаны аппарата;

      • слейте масло из корпусов редукторов и заправьте свежим маслом;




        88

        • если машина отсоединена от трактора, подготовьте ее к агрегатированию с трактором. Трактор должен пройти обслуживание в соответствии с эксплуатационными документами на трактор.

        • проведите агрегатирование машины с трактором;

        • подтяните основные наружные крепления хлопкоуборочной машины, механизма навески хлопкоуборочного аппарата, вилок колес, вентиляторов;

        • очистите сапунные отверстия в пробках раздаточного редуктора, редукторах привода вентиляторов;

        • проверьте и, при необходимости отрегулируйте натяжение клиновых ремней привода вентиляторов;

        • проверьте положение щеточных съемников относительно шпинделей, и при необходимости, отрегулируйте их;

        • проверьте положение дверок хлопкоуборочного аппарата относительно щеточных съемников и при необходимости, отрегулируйте их;

        • проверьте взаимное расположение шпиндельных барабанов (ширина рабочей щели, шахматное расположение шпинделей, параллельность) и, при необходимости отрегулируйте;

        • проведите смазочные работы в соответствии с таблицами 3.1 и 3.2 смазки машины и хлопкоуборочного аппарата;

        • проверьте работоспособность рычагов включения хлопкоуборочного аппарата и вентиляторов на машине;

        • включите хлопкоуборочный аппарат и вентиляторы, проверьте их работоспособность;

        • проверьте работоспособность гидравлической системы механизма подъема хлопкоуборочного аппарата и подъема бункера.

          5 . 3 Пра ви ла хра не ни я

          При хранении машины на открытой площадке под навесом покройте защитным составом или обверните парафинированной бумагой, полиэтиленовой пленкой наружные поверхности соединительных шлангов. Защитный состав приготовьте из смеси алюминиевой пудры с масляным лаком или алюминиевой пасты с уайт – спиритом в соотношении 1:4 или 1:5.

          Периодически не реже одного раза в месяц проверяйте надежность герметизации сборочных единиц, а также состояние неокрашенных поверхностей, покрытых консервационной смазкой.

          Состояние машины при хранении в закрытом помещении проверяйте через каждые два месяца, при хранении под навесом – ежемесячно.

          Выявленные при проверках отклонения от правил хранения устраняйте немедленно.

          5 . 4 Мето ды ко нсер ва ци и

          1. Консервация включает подготовку поверхности, нанесение средств временной защиты и упаковывание. Время между стадиями консерваций не должно превышать двух часов.

             Консервацию производите в специально оборудованных помещениях или на сборочных и других участках консервации, позволяющих соблюдать установленный технологический процесс и требования безопасности. Участки консервации должны располагаться с учетом ограничения или исключения проникновения агрессивных газов и пыли.

             Температура воздуха в помещении должна быть не ниже 15 0С, относительная влажность не более 70 %. Машина должна поступать на консервацию без коррозионных поражений металла и металлических покрытий.

          2. Временную противокоррозийную защиту машины производите по вариантам защиты В3-1 (защита консервационными маслами), В3-2 (защита рабочеконсервационными маслами).

          При отсутствии непосредственного воздействия атмосферных осадков применяйте жидкие ингибированные смазки НГ-203А, К-17; для внутренней консервации применяйте присадку АКОР-1.

          Нанесение консервационных масел на наружные поверхности изделий производите погружением, распылением или кистью (тампоном).

          5 . 5 Мето ды рас ко нсе рв а ци и

          В зависимости от применяемых вариантов временной защиты пользуются следующими способами расконсервации:

        • при вариантах защиты В3-1, В3-2 – протиранием поверхности ветошью, смоченной маловязкими маслами и растворителями с последующим протиранием насухо или обдуванием теплым воздухом;

        • погружением в растворители с последующей сушкой или протиранием насу-

        хо;




    • промыванием горячей водой или синтетическими моющими средствами

    "Комплекс", «Лабомид-101», «Лабомид-102», МС-6.

    ХМП18.00.000А РЭ 6 Транспортирование



    1. Транспортирование машины хлопкоуборочной ХМП-1,8

       Транспортирование машины может производиться автомобильным, водным или железнодорожным видом транспорта в соответствии с правилами, действующими для этих видов транспорта. Способ погрузки, а также размещение и крепление упаковочных мест должно обеспечивать полную сохранность изделий машины.

       В пункте назначения приемку машины производите в присутствии представителя перевозчика.

       В случае недостачи или поломок необходимо составить коммерческий акт.

       При отгрузке строповку машины производите только в специально обозначенных местах.

       Используйте кран грузоподъемностью не менее 4 т.

        ПРЕДОСТЕРЕЖЕНИЕ: при движении агрегата по дорогам общей сети необходимо руководствоваться «Правилами дорожного движения» и требованиями безопасности, изложенными в настоящем РЭ и эксплуатационных документах на трактор. Транспортировать агрегат своим ходом допускается на расстояние не более 50 км, со скоростью движения до 15 км/ч, а при движении по грунту до 5 км/ч.

        ВНИМАНИЕ: при транспортировании машины хлопкоуборочный аппарат должен быть поднят и зафиксирован в транспортном положении!

       ХМП18.00.000А РЭ 7 Комплектность



    2. Комплектность

       Обозначение	Наименование	Кол.	Обозначение укладочного или упаковочног о места
       	*Машина хлопкоуборочная	1
       	Комплект запасных и сменных частей, инструмента и принадлежностей	1
       Комплект технической документации
       ХМП 18.00.000А РЭ	Руководство по эксплуатации	1	1
       	Упаковочные листы	1 комплект
       ХМП-1,8-0000000 ОБЭ	Обоснование безопасности (СD-диск)	1
       Примечание * Укомплектована согласно упаковочным листам



       Комплектность машины указана в таблице 7.1 Таблица 7.1 Комплектность

       ХМП18.00.000А РЭ 8 Свидетельство о приемке



    3. Свидетельство о приемке машины хлопкоуборочной ХМП-1,8

       Машина хлопкоуборочная ХМП-1,8 №

       изготовлена и принята в соответствии с обязательны-

       заводской номер

       ми требованиями технических условий ТУ BY 400052396.155-2015, государственных стандартов, действующей технической документацией и признана годной для эксплуатации




       Начальник ОТК




       МП






       личная подпись расшифровка подписи






       год, месяц, число



       линия отреза при поставке на экспорт




       Руководитель предприятия






       обозначение документа,

       по которому производится поставка




       МП






       личная подпись расшифровка подписи









       год, месяц, число




       Заказчик

       (при наличии)




       МП








       личная подпись расшифровка подписи год, месяц, число

    4. Гарантии изготовителя машины хлопкоуборочной ХМП-1,8




       Изготовитель гарантирует соответствие машины хлопкоуборочной ХМП-1,8 требованиям технических условий ТУ BY 400052396.155-2015 и обязан в течение гарантийного срока безвозмездно заменять или ремонтировать вышедшие из строя детали или узлы машины хлопкоуборочной, при соблюдении потребителем условий транспортирования, хранения, и эксплуатации.

       Рассмотрение претензий по качеству и гарантийное обслуживание машины хлопкоуборочной не производятся в следующих случаях:

       • использование не по прямому назначению;

       • эксплуатация в условиях, не соответствующих климатическому исполне-

         нию;




• отсутствуют отметки о проведенных технических обслуживаниях;

• имеются механические повреждения, связанные с неправильной эксплуа-

тацией;

– внесены изменения в конструкцию, не согласованные с изготовителем. Гарантийный срок эксплуатации 12 месяцев.

Начало гарантийного срока исчисляется с момента получения машины хлопкоуборочной «Покупателем».

Гарантийный срок защиты без переконсервации – 12 месяцев. Средний срок службы машины хлопкоуборочной – 8 лет.

ГОМСЕЛЬМАШ

Открытое акционерное общество

«Гомельский завод литья и нормалей» 246010, г. Гомель, ул. Могилевская, 16,

тел. (0232) 59 61 31, факс (0232) 59 42 03, УНП 400051772 ГАРАНТИЙНЫЙ ТАЛОН

1 Машина хлопкоуборочная ХМП-1,8

2

(число, месяц и год выпуска)

3

(заводской номер машины хлопкоуборочной)

Машина хлопкоуборочная соответствует конструкторской документации, техническим условиям ТУ BY 400052396.155-2015, государственным стандартам.

Гарантируется исправность машины хлопкоуборочной в течение 12 месяцев со дня получения Покупателем (Потребителем).

предприятия

Начальник ОТК

(фамилия, имя, отчество) (подпись)

М.П.

1.

(дата получения изделия на складе предприятия-изготовителя)

(должность, фамилия, имя, отчество) (подпись)

М.П.

2.

(дата продажи (поставки) изделия продавцом (поставщиком))

(должность, фамилия, имя, отчество) (подпись)

М.П.

(дата продажи (поставки) изделия продавцом (поставщиком))

(должность, фамилия, имя, отчество) (подпись)

М.П.

3.

(дата ввода изделия в эксплуатацию)

(должность, фамилия, имя, отчество) (подпись)

М.П.

ХМП18.00.000А РЭ 10 Утилизация

1. Утилизация машины хлопкоуборочной ХМП-1,8

1. Меры безопасности

   1. Утилизацию машины (или ее составных частей) после окончания срока службы или по результатам текущего ремонта, технического обслуживания и хранения производить с соблюдением общепринятых требований безопасности и требований безопасности, изложенных в настоящем РЭ.

   2. При разборке машины необходимо соблюдать требования безопасности инструкций используемого при утилизации оборудования и инструмента.

10.2 Сведения и проводимые мероприятия по подготовке и отправке машины на утилизацию

10.2.1 Для утилизации машина подлежит разборке в специализированных мастерских на сборочные единицы и детали по следующим признакам: драгоценные материалы, цветные металлы, черные металлы, неметаллические материалы.

1. Методы утилизации

   1. Отработанные масла следует сливать в специальную тару и сдавать для утилизации с соблюдением требований экологии в установленном порядке.

      ЗАПРЕЩАЕТСЯ сливать отработанные жидкости на почву, в системы бытовой, промышленной и ливневой канализации, а также в открытые водоемы!

   2. При разливе отработанной жидкости на открытой площадке необходимо собрать ее в отдельную тару, место разлива засыпать песком с последующим его удалением и утилизацией.

ХМП18.00.0 00А Р Э

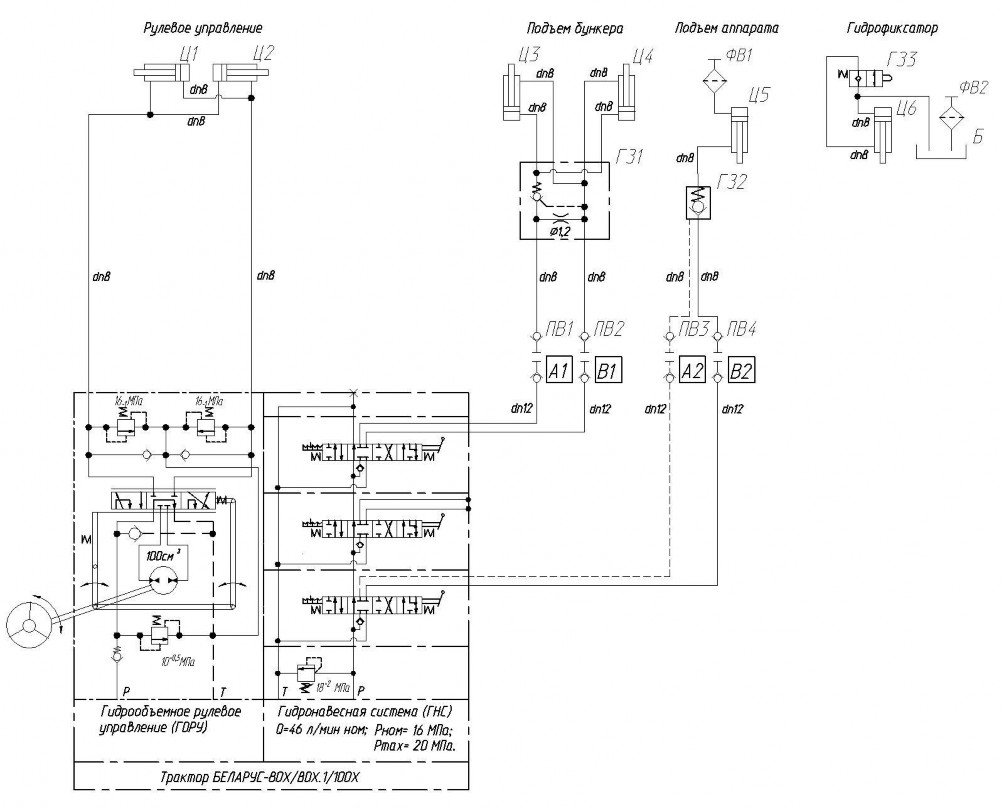

ПРИЛОЖЕНИЕ А

Б бачок; Г31, Г32, Г33 гидрозамок; ПВ1, ПВ2, ПВ3, ПВ4 полумуфта внутренняя; ФВ1, ФВ2 фильтр воздушный гидравлический

Ц1, Ц2 гидроцилиндры рулевого управления; Ц3, Ц4 гидроцилиндры подъема бункера; Ц5 гидроцилиндр подъема аппарата; Ц6 гидроцилиндр фиксатора заднего моста;

Рисунок А.1 Схема гидравлическая принципиальная гидросистемы машины

97

Перечень элементов схем электрических машины Таблица Б.1

ПРИЛОЖЕНИЕ Б

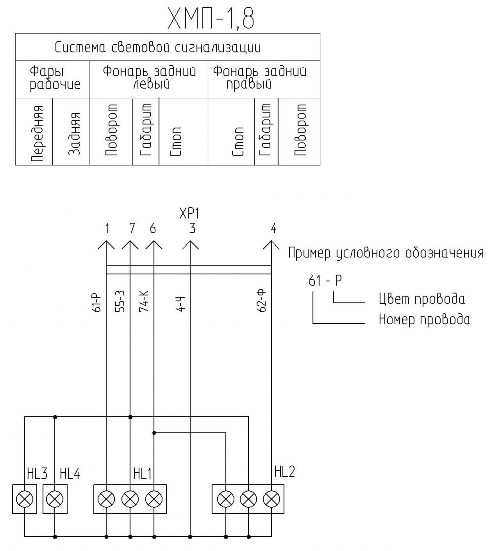

Рисунок Б.1 – Схема электрическая принципиальная машины

ПРИЛОЖЕНИЕ В

Консервация

Сведения о консервации, расконсервации и переконсервации машины содержатся в таблице В.1.

В графе «Наименование работы» также указывается марка масла, используемого для консервации.

Таблица В.1

Примечание – заполнение раздела «Консервация» обязательно на предприятии-изготовителе машины, технических центрах и в хозяйствах.

ПРИЛОЖЕНИЕ Г

Учет наработки и проведения технического обслуживания Таблица Г.1

Примечание – заполнение раздела «Учет наработки и проведения технического обслуживания» обязательно на предприятии – изготовителе машины, технических центрах и в хозяйствах.

содержание   ..  1  2  3  4  5
