6.3.14 ММС 102: Установки системы

Функция

При помощи установочных опций здесь возможно повлиять на

поведение сервиса при преобразовании действий оператора и при

настройке, которая влияет на дисплей на интерфейсе пользователя.

Display

Для каждого окна могут быть установлены информация и атрибуты,

(Дисплей)

отображенные на дисплее в этой зоне. Сделанные установки

соотносятся ко всем зонам визуальности. Каждый файл может

размещаться в следующих атрибутах:

• Расширение (тип файла)

• Статус

• Длина

• Защита доступа

• Дата

• Время

• Разрешение

• Максимальные уровни дисплея (ветки в дереве директория)

• Максимальная длина имени (до 25 символов)

Ваши установки автоматически отображаются на дисплее в окне

“Forecast (Прогнозирование)”.

Query

Подтверждение запроса для:

(Запрос)

- Перезаписи

- Стирания.

6-54

03.96

Рабочая зона Сервис

Последовательность работы

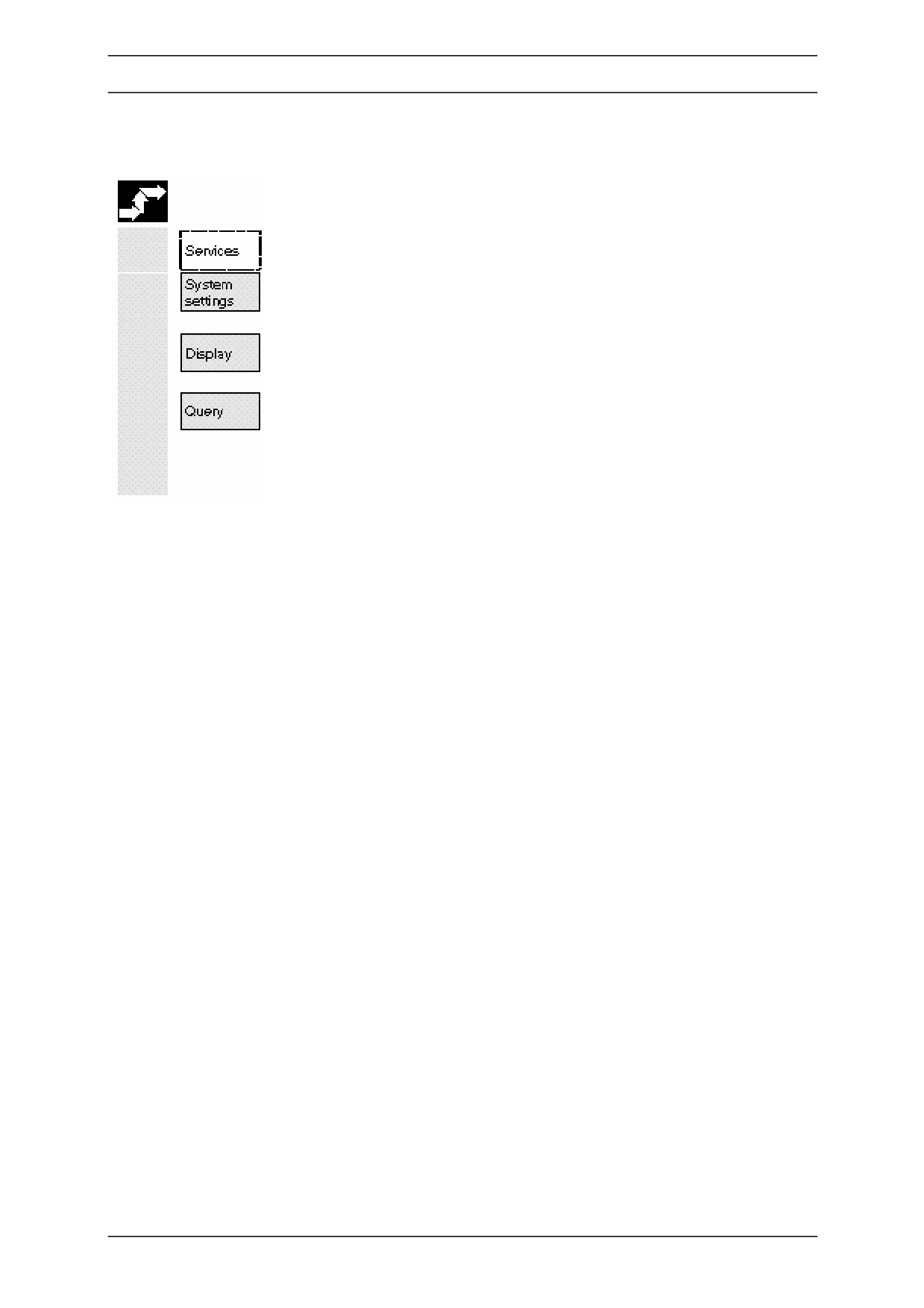

Выбирается рабочая зона “Services (Сервис)”

Нажать на кнопку “System settings (Установки системы)”.

Вертикальные кнопки меняются.

Появляется окно “Setting for display (Установки для дисплея)”.

Появляется окно “Setting for query (Установки для запроса)”.

Установить курсор на нужное место и ввести установки.

6-55

Рабочая зона Сервис

03.96

6.3.15 ММС 102: Установка интерфейса

Функция

Вы можете вывести файлы на внешнее устройство или начитать их

отсюда через интерфейс V.24 управления SINUMERIK840D

/810D/SINUMERIK FM-NC. Интерфейс V.24 и Ваше устройство должны

быть совместимы. Управление обеспечивает ввод формы, в которой Вы

можете определить специальные данные для Вашего устройства.

У Вас имеется опция сохранения 3-х различных наборов параметров

V.24

1. V.24 и

2. PG.

После выбора прибора, соединенного к интерфейсу V.24, Вы можете

для данного прибора установить параметры :

• заданный порт (COM1, COM2),

• протокол (Xon, Xoff, RTS/CTS),

• паритет

• стоп бит

• биты данных

• скорость в бодах

• формата архива (бинарный / РС, формат перфоленты только с LF,

перфолента с CR+LF)

• заголовка / окончания

• специального заголовка символа передачи и

• мониторинга времени

6-56

03.96

Рабочая зона Сервис

Последовательность выполнения

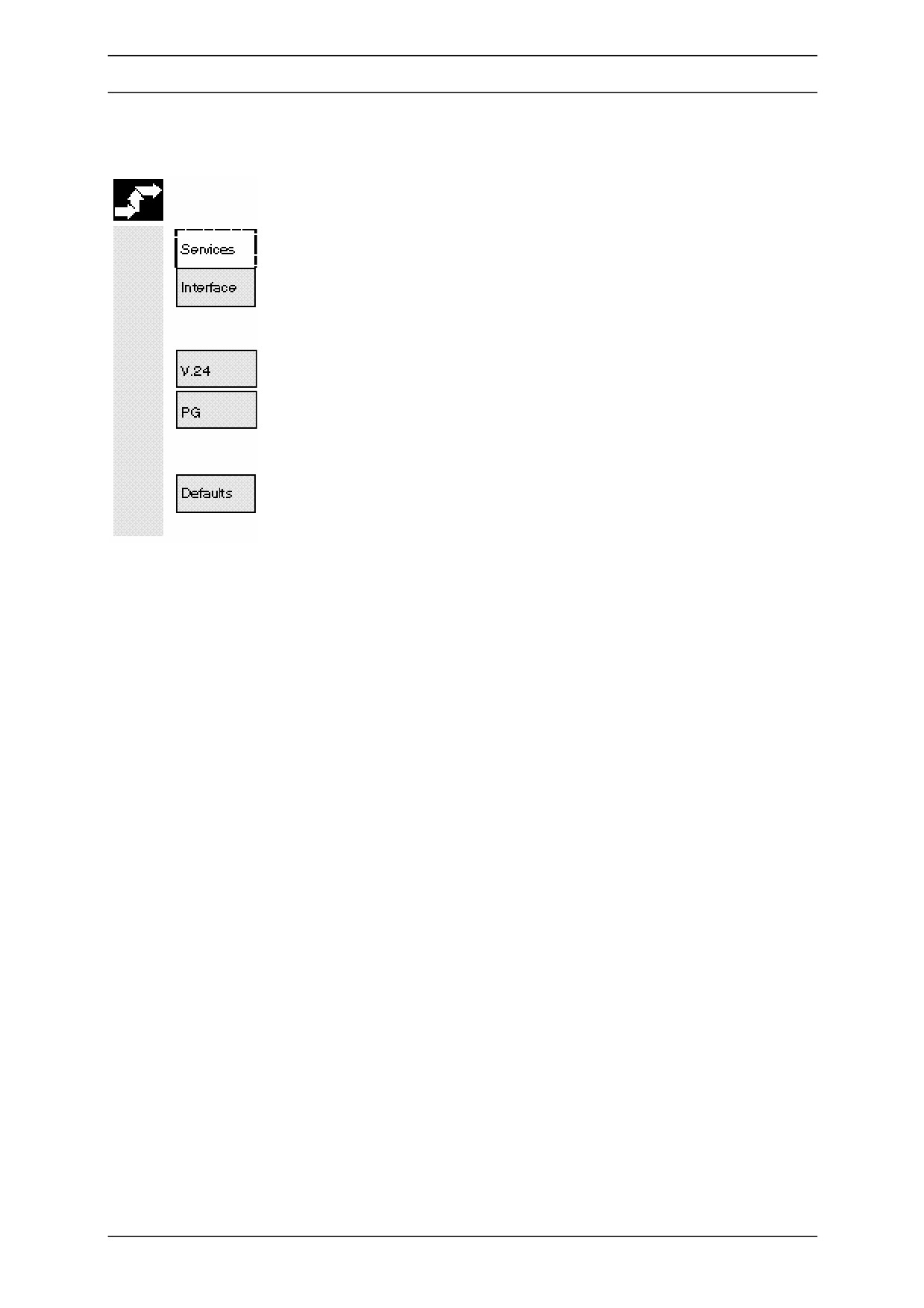

Выбирается рабочая зона “Services (Сервис)”

Нажать на кнопку “Interface (Интерфейс)”.

Вертикальные кнопки меняются.

Выбрать интерфейс который Вы хотите сконфигурировать:

• V.24 (по умолчанию)

• PG

Установить курсор в нужном месте и ввести установки.

Установки по умолчанию для интерфейса V.24 или PG

принимаются в зависимости от того, какой интерфейс сейчас

выбран для конфигурации.

6-57

03.96

Рабочая зона Диагностика

7.1 Рабочая зона Диагностика

7.1.1 Основной дисплей режима Диагностика

После выбора зоны диагностики на дисплее появляется "Alarms

(Аварии)".

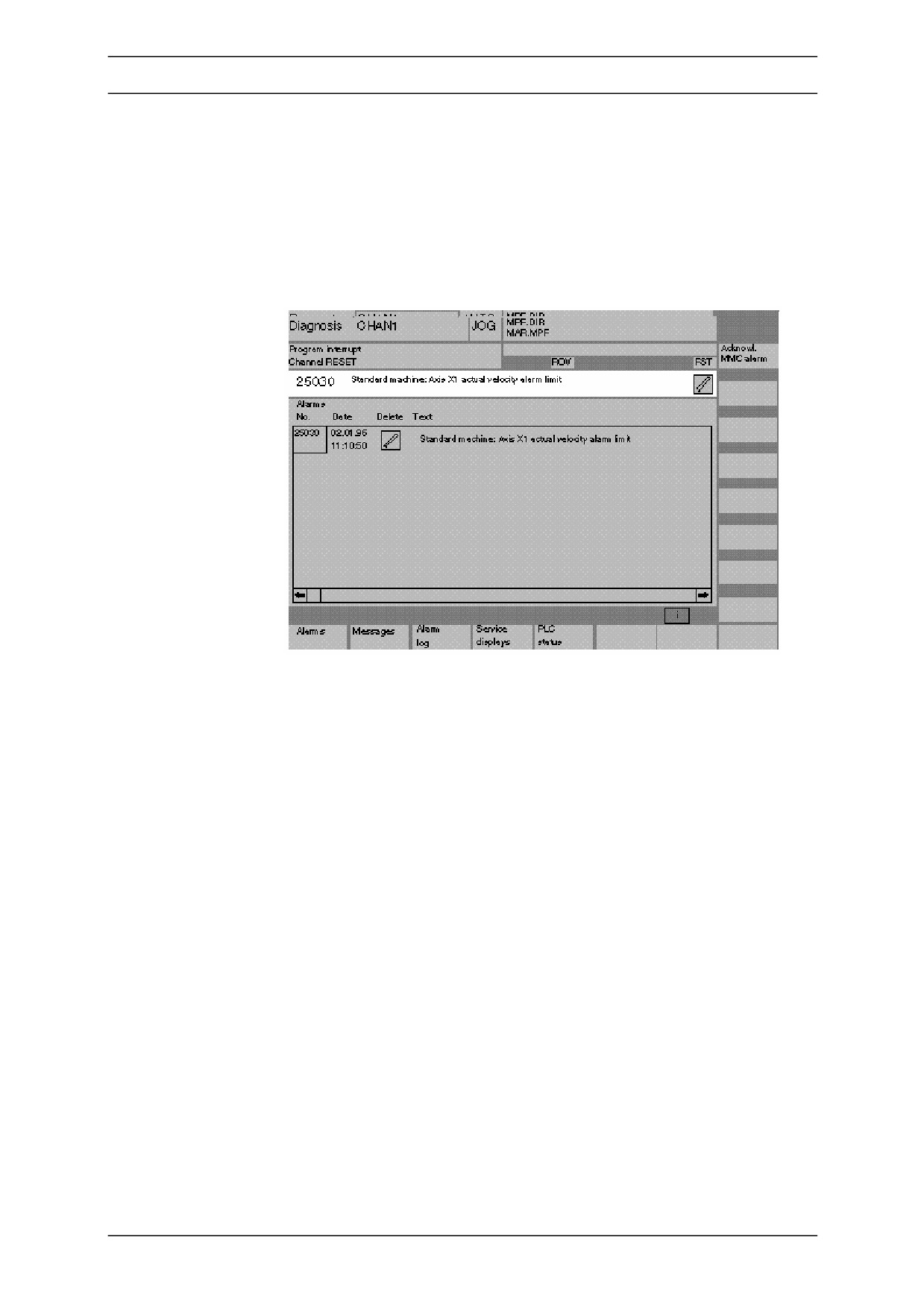

Основной дисплей

на ММС 102

Объяснение дисплея

Number (номер)

Номер аварии отображается на дисплее в колонке "Number (Номер)".

Аварии выдаются в хронологическом порядке.

Date (дата)

На дисплее отображается дата и время в числах, часах, минутах,

секундах, 1/100сек (только в ММС 100).

Clear criterion

С каждым аварийным сигналом указывается символ, указывающий, на

(критерий

какую кнопку следует нажимать для устранения аварии:

исправления)

Text

Неисправность текста отображается на дисплее под "Text (Текст)".

7-3

Рабочая зона Диагностика

3.96

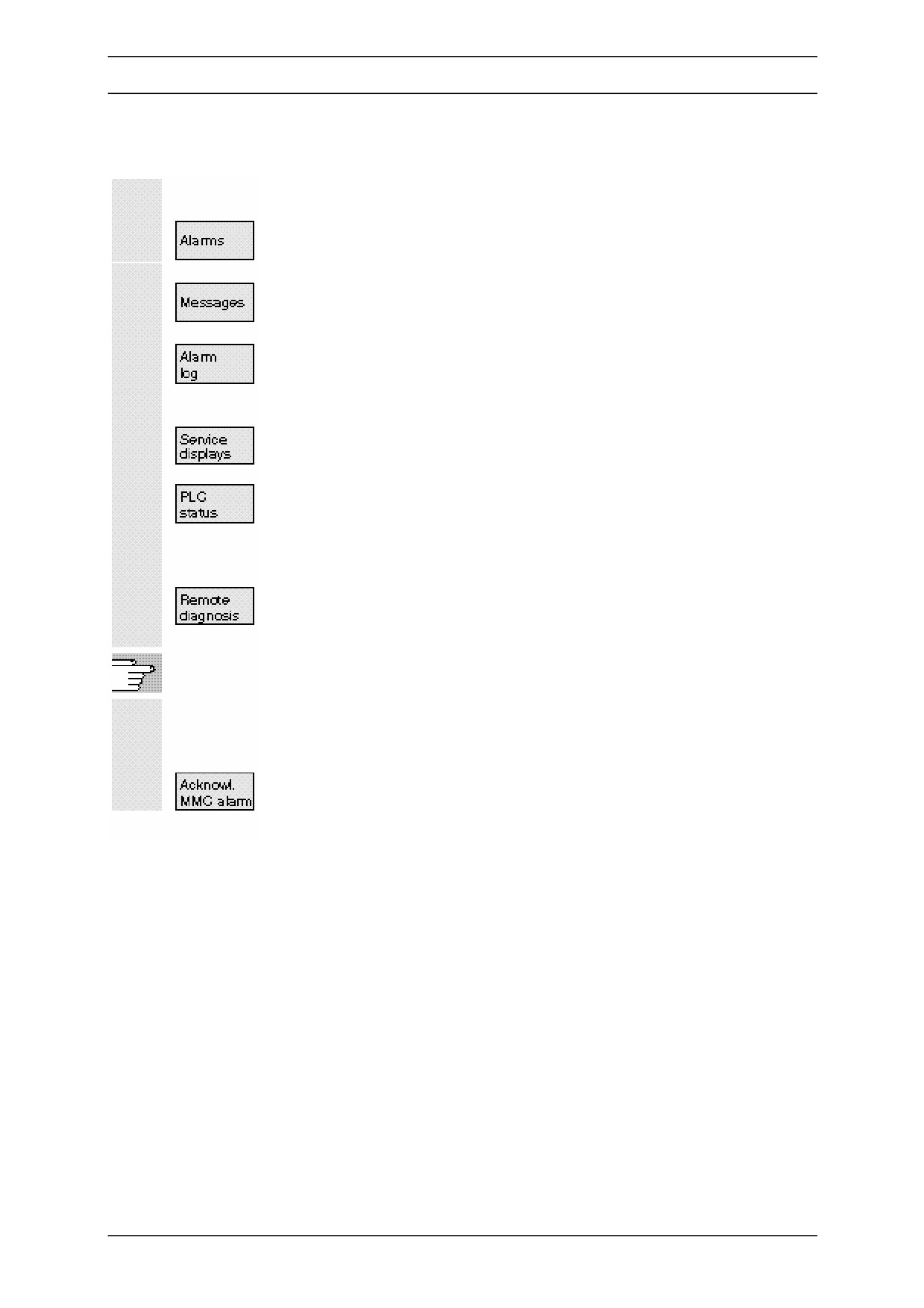

Горизонтальные программные кнопки

Все ожидаемые аварии отображаются на дисплее в "Alarm

overview (Обзор аварий)".

Полный обзор сообщений отображается на дисплее.

Назначение кнопок только на MMC 102:

Весь протокол аварий и сообщений, которые встречаются

отображается на дисплее. Аварии, которые уже устранены тоже

отображаются на дисплее.

На дисплее отображается "Service displays (Отображение

сервиса)".

На дисплее отображается информация о текущем статусе ячеек

памяти на PLC.

Назначение кнопок только на MMC 102 (опция):

Управление может работать внешне при подключении

дистанционного управления (например модем).

Просим обратиться к информации о диагностике с дистанционном

управлении к /IAF/ и /IAD/.

Вертикальные программные кнопки

Назначение кнопок только на MMC 102:

ММС аварии могут выбираться и устраняться.

7-4

03.96

Рабочая зона Диагностика

7.2 Аварии / Сообщения

Функция

Вы можете отображать на дисплее аварии и сообщения в

соответствии с различными критериями и с последующим их

признанием.

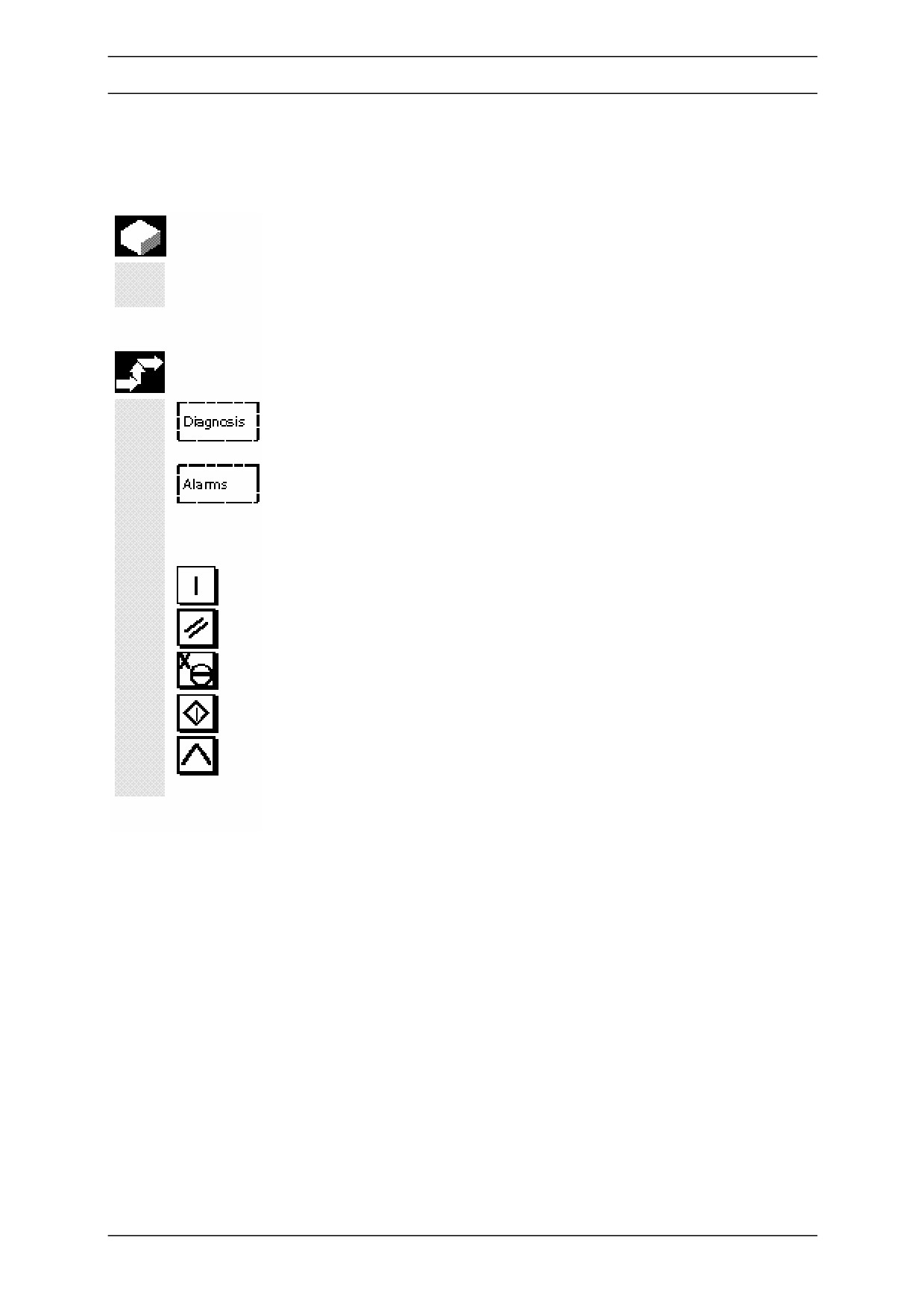

Последовательность выполнения

Выбирается рабочая зона "Diagnosis (Диагностика)".

Аварии

На дисплее отображается обзор ожидаемых аварий с номерами,

датой, критерием устранения и описаниями.

Устранить аварию кнопкой, на которой имеется символ:

Устройство выключить и снова включить (главный выключатель).

Нажать на кнопку "Reset (Сброс)".

Нажать на кнопку "Acknowledge alarm (Подтверждение аварии)"

Авария устранена с "NC start (Пуст NC)".

Авария устранена с "Recall (Возврат)".

7-5

Рабочая зона Диагностика

3.96

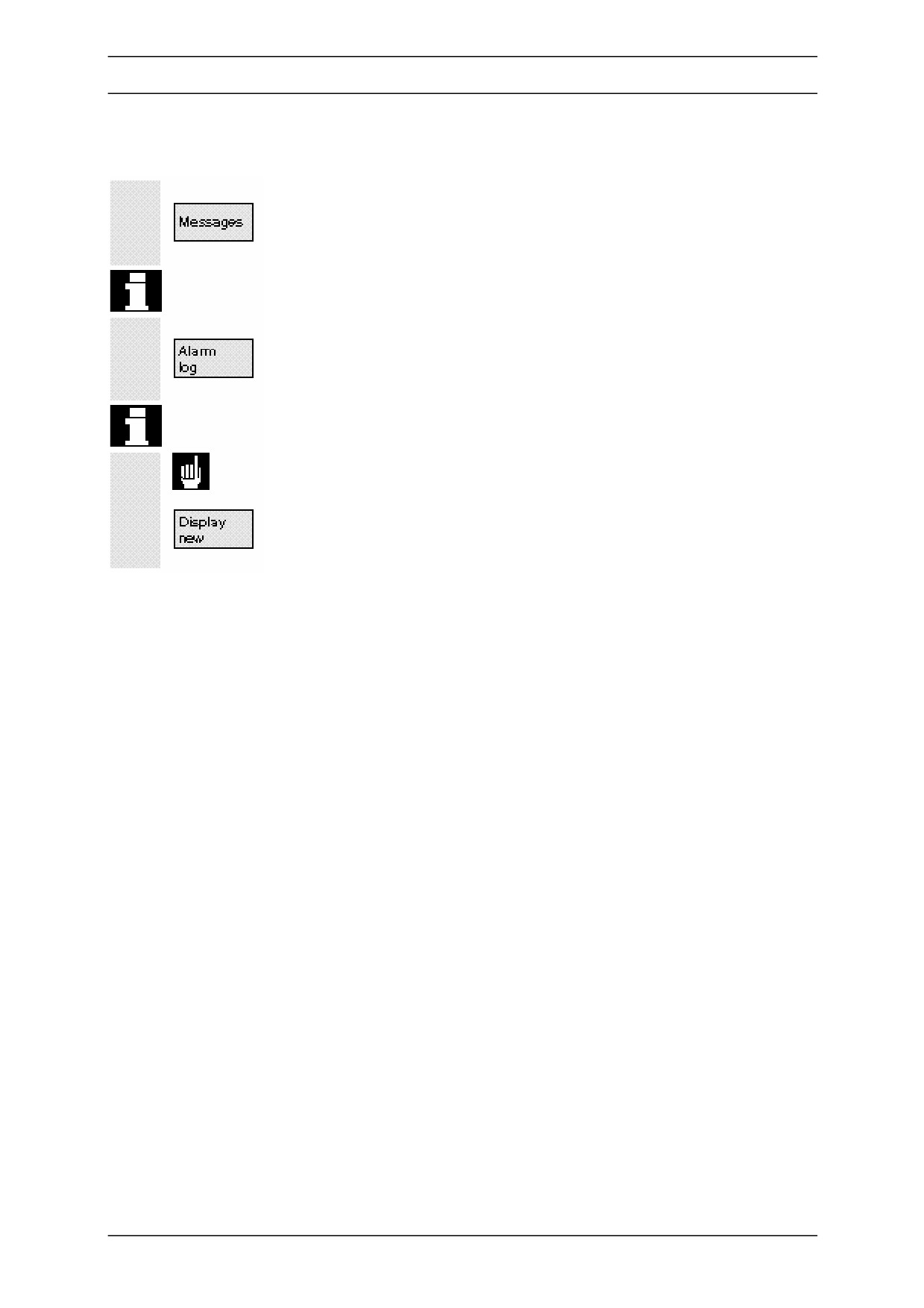

Сообщения

Выдаются следующие сообщения:

• рабочее сообщение о PLC

• рабочие сообщения не должны быть признаны.

Протокол аварий

На дисплее отображается все ожидаемые аварии и сообщения.

Также отображаются аварии, которые уже признаны.

Этот символ означает "Alarm is pending (Ожидается авария)”.

Авария изменена (дисплей статистики).

7-6
