SINUMERIC 840D/810D/FM-NC. Руководство оператора - часть 25
03.96
Рабочая зона Сервис

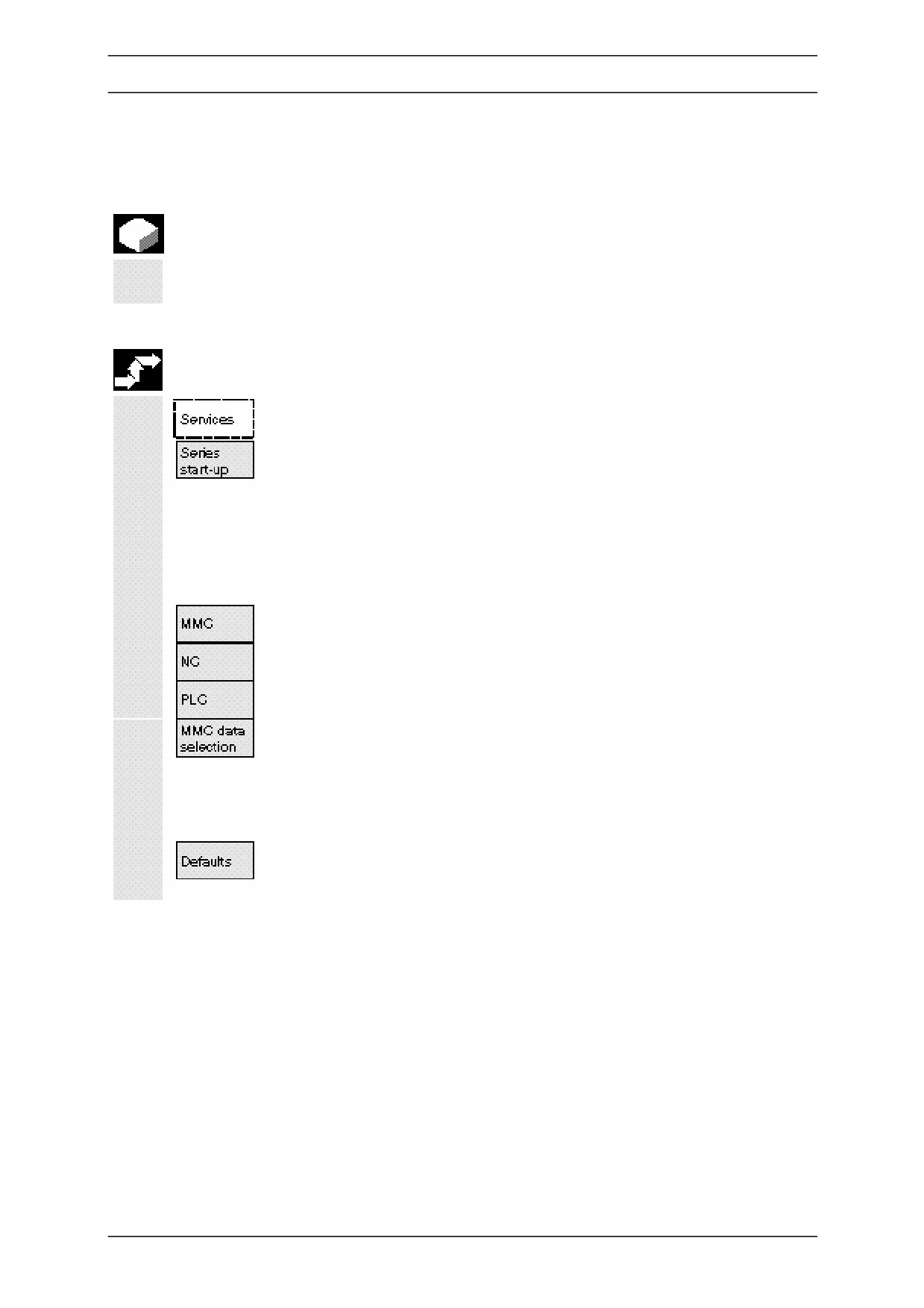

6.3.5 MMC 102: Серийный пуск
Функция
С этой функцией Вы можете архивировать / считывать частично
данные в PLC, NC и ММС для серийного пуска на последней
стадии.
Последовательность выполнения
Выбирается рабочая зона “Services (Сервис)”.
Нажать на кнопку “Series start-up (Серийный Пуск)”.
Вертикальные кнопки меняются.
Открывается окно “Create archive for series start-up (Создать
архив для серийного пуска)”
Создание серийного пуска:
Вы можете выбрать следующее для содержания архива:
•
“ММС” (данные с жесткого диска),
•
“NC” (данные из памяти NC),
•
“PLC” (данные из памяти PLC).
Если Вы выбрали зону “ММС”, Вы можете использовать кнопку
“MMC data selection (выбор данных ММС)” для выбора типа
данных для архива.
Имя архива назначается в соответствии с выбранной зоной
(MMC, NC, PLC).
Для архивирования директорий применяется установка по
умолчанию.
6-41
Рабочая зона Сервис
03.96
Выбрать устройство пуска:
• Прибор соединенный к V.24
• Программатор
• Дисковод
• Директорий “Archive (Архив)” на жестком диске
Надпись на кнопке меняется на “...Stop”. Создается архив серийного пуска.
•
Вы можете переключать между функциями “Create series start-up archive
Создание архива серийного пуска)” и “Read in series start-up archive
(Считывание архива серийного пуска)”.
Считывание в архив пуска
Выбор прибора источника:
• Прибор соединенный к V.24
• Программатор
• Дисковод
• Директорий “Archive (Архив)” на жестком диске
Выбрать нужный архивный файл для “Diskette (Дискета)” и “Archive
(Архив)”.
Начать считывание в архив. Надпись на кнопке меняется на “Stop”.
Прочие замечания
Всегда сбрасывайте питание на NC после аварийного пуска.
6-42
03.96
Рабочая зона Сервис
6.3.6 Создание файла / директория
Функция
Файлы могут быть созданы в директориях или поддиректориях.
Последовательность выполнения
Выбирается рабочая зона “Services (Сервис)”
Нажать на кнопку “Manage data (Управление данными)”
Горизонтальные кнопки меняются.
Открывается окно “New (Новый)”.
Установить курсор на тип для нового директория / поддиректория
или новый файл.
Использовать кнопку “End (Конец)” для переключения между
“New name (Новое имя)” и “Select file type (Выбор типа файла)”.
Ввести новое имя и тип файла.
6-43
Рабочая зона Сервис
03.96

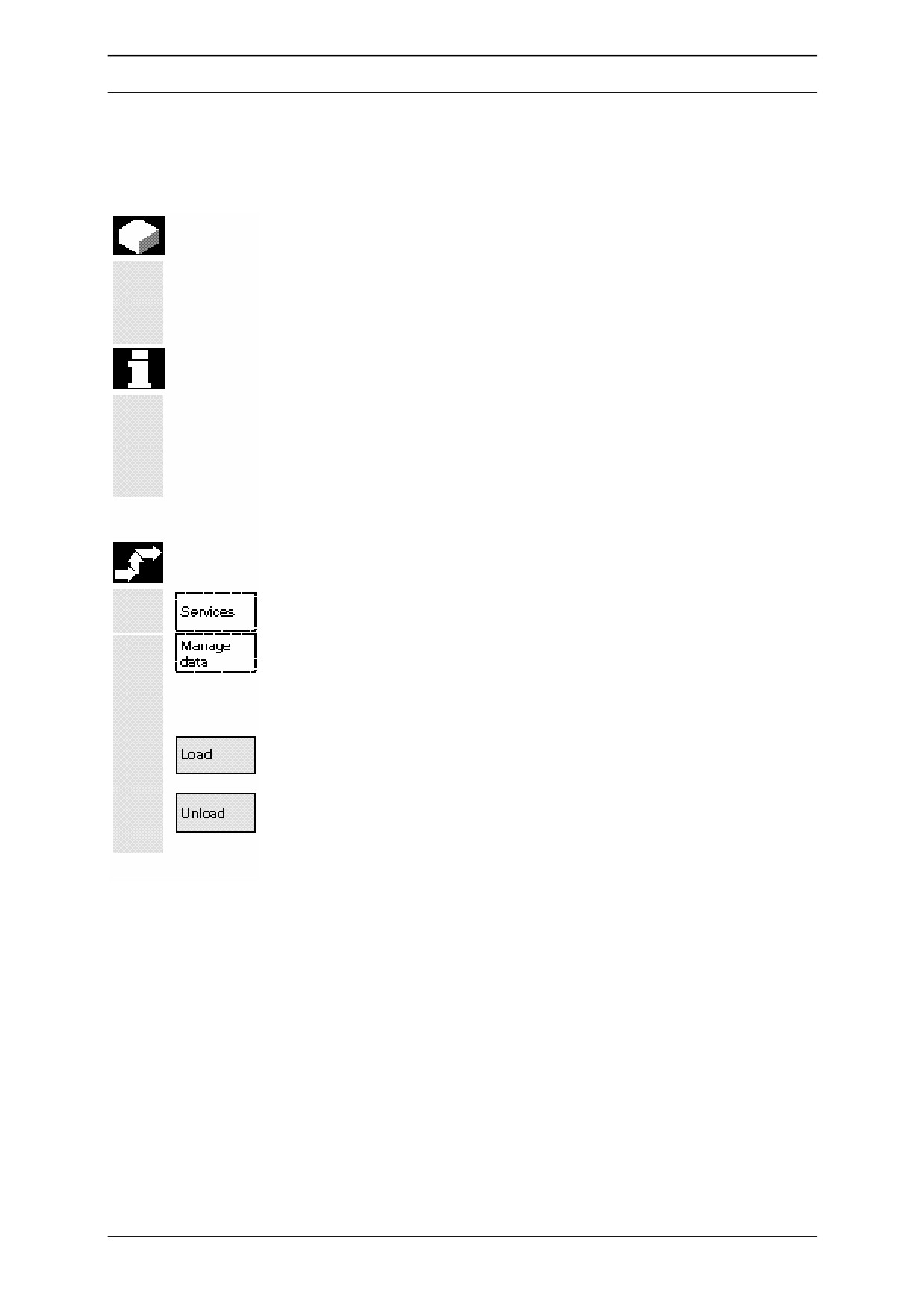

6.3.7 Загрузка / разгрузка
Функция
Действуют данные NC:
Загрузить архивные данные с жесткого диска в память NC (NC
данные переписываются).
Данные NC-действия могут могут только копироваться, не
разгружаясь.
Остающиеся данные
Загрузить, т.е. передать данные с жесткого диска в память NC и
стереть на жестком диске.
Разгрузить, т.е. передать данные из NC на жесткий диск и стереть
из памяти NC.
Последовательность выполнения
Выбирается рабочая зона “Services (Сервис)”
Нажать на кнопку “Manage data (Управление данными)”
Горизонтальные кнопки меняются.
Установить курсор на нужный файл.
Выбранный файл стирается с жесткого диска и загружается в
память NC.
Выбранный файл стирается из памяти NC и загружается на
жесткий диск.
6-44
03.96
Рабочая зона Сервис

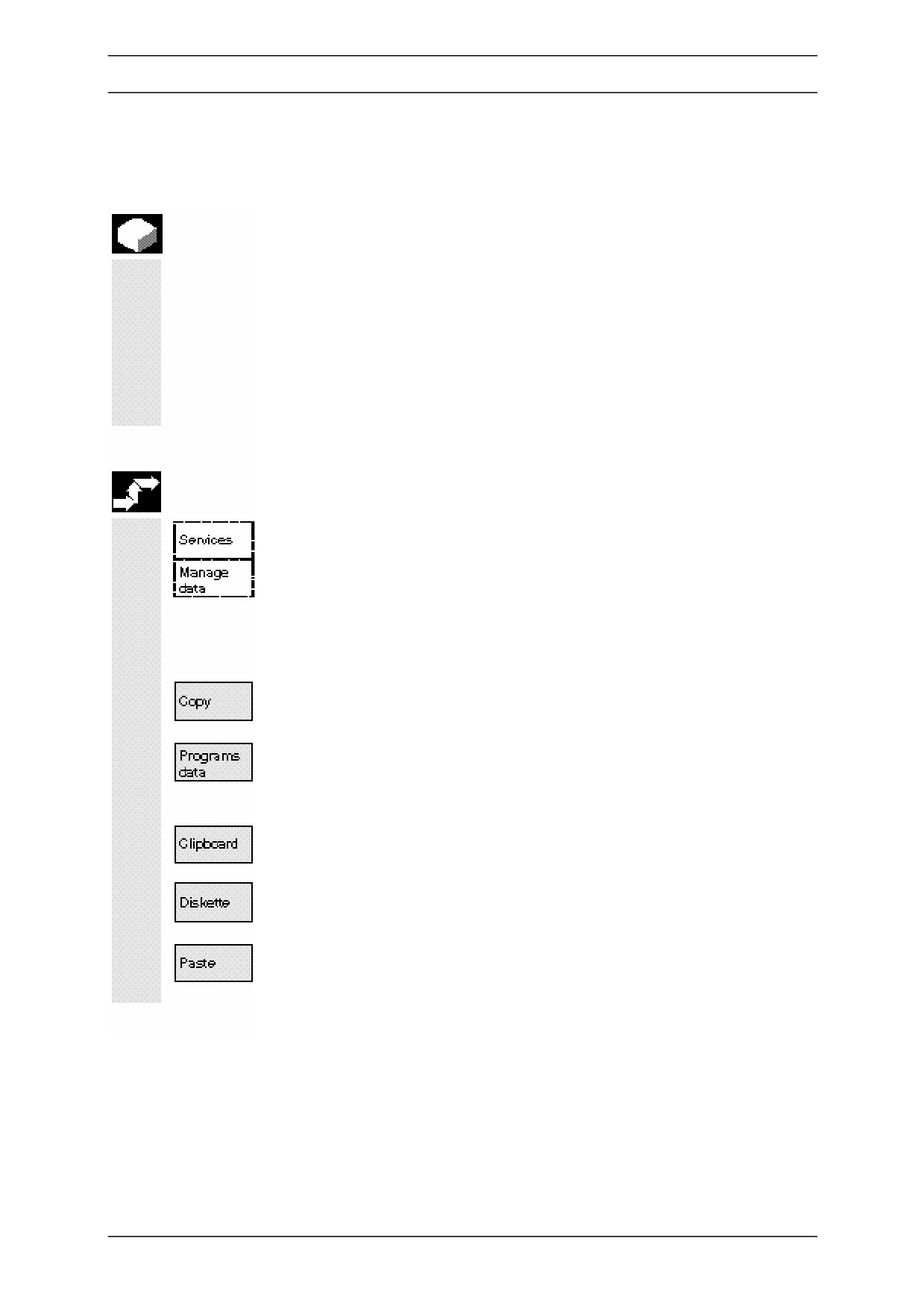

6.3.8 Копирование / вставка
Функция
Вы можете скопировать
1. один файл
2. несколько файлов или
3. весь директорий
Назначением копирования является имеющийся директорий или
открытый директорий. Если у источника и устройства пуска одно
имя, то содержание может быть переписано.
Последовательность выполнения
Выбирается рабочая зона “Services (Сервис)”
Нажать на кнопку “Manage data (Управление данными)”
Горизонтальные кнопки меняются.
В окне “Programs / data (Программы / Данные)” выбрать исходный
файл для копирования.
Открывается второе окно для директория устройства пуска.
Использовать вертикальные кнопки для выбора устройства пуска.
Закрывается окно пуска и Вы возвращаетесь в окно “Programs /
data (Программы / Данные)”.
Содержание “Programs / data (Программы / Данные)”
отображается на дисплее.
Содержание директория “Clipboard (Буфер фрагментов)”
отображается на дисплее.
Если установлен дисковод, Вы можете копировать на или с
дискеты.
Выбрать директорий пуска.
Исходный файл копируется в директорий пуска.
6-45
Рабочая зона Сервис
03.96

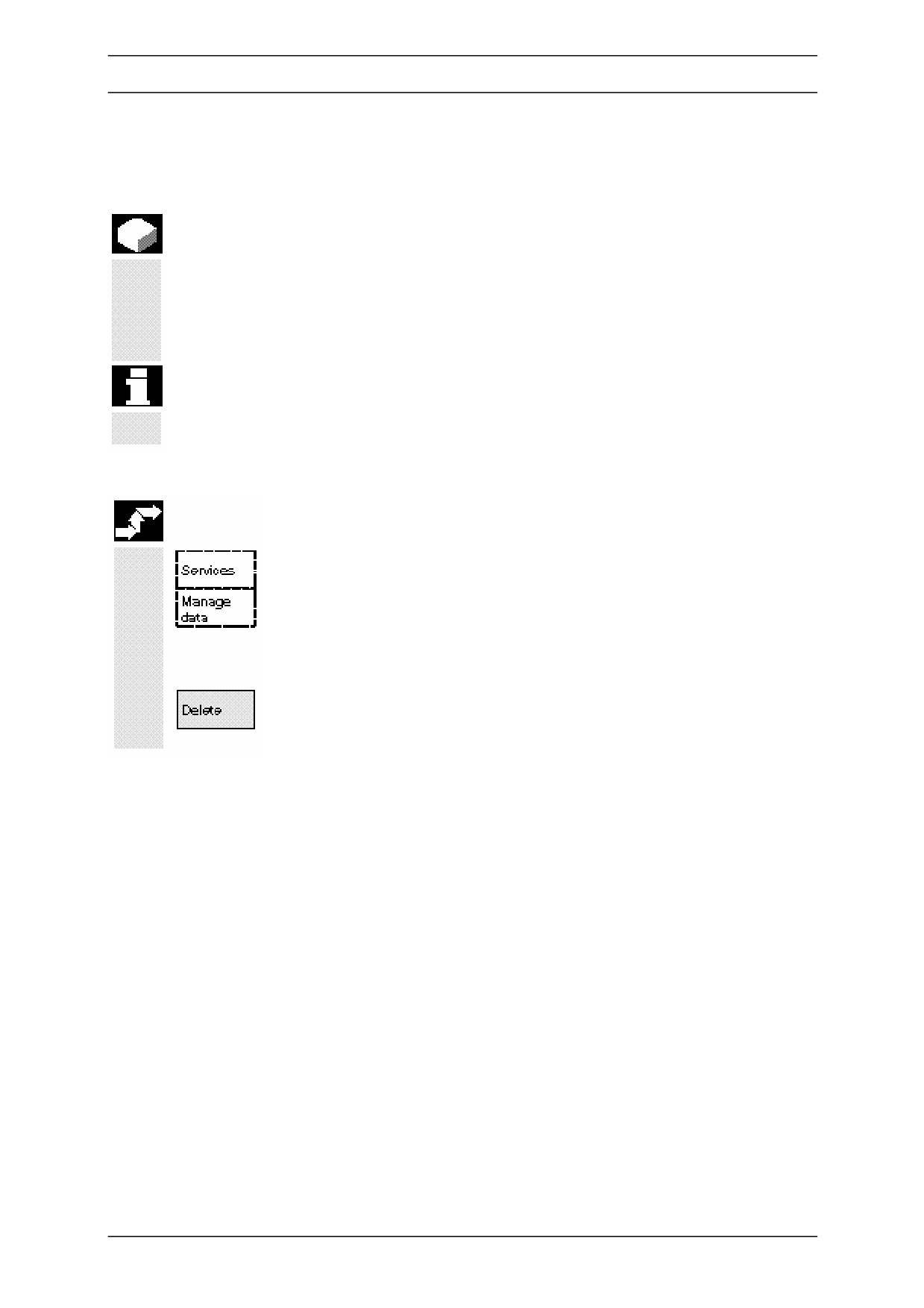

6.3.9 Стирание
Функция
File (Файл)
Файл или набор файлов (многократный выбор) могут быть
стерты.
Directory
Директорий только тогда стирается, если он пустой, иначе на
(Директорий)
дисплее будет сообщение
Установки системы в зависимости от стирания определяют
нужно ли подтверждение для стирания.
Archive (Архив)
Единичные элементы не могут быть стерты из архива.
Последовательность выполнения
Выбирается рабочая зона “Services (Сервис)”
Нажать на кнопку “Manage data (Управление данными)”
Горизонтальные кнопки меняются.
Установить курсор на нужный файл.
Появляется окно запроса.
Выбранный файл теперь может быть стерт.
6-46
03.96
Рабочая зона Сервис
6.3.10 Атрибуты изменения файла / директория / архива
Функция
Вы можете отобразить на дисплее различную информацию об
элементе файлового дерева.
Атрибуты меняются у:
• файлов
• директорий и
• архивов.
Вы можете
• переименовать файл
• преобразовать тип файла
• изменить право доступа в файл / директорий и
• показать на дисплее содержание.
Содержание также отображается на дисплее для текстовых
файлов; содержание директория отображается для архивных
файлов.
Уровень доступа может меняться операторами, которые имеют
соответствующие права доступа.
Последовательность выполнения
Выбирается рабочая зона “Services (Сервис)”
Нажать на кнопку “Manage data (Управление данными)”
Горизонтальные кнопки меняются.
Появляется окно “Properties (Свойство) ”.
Сделать нужные изменения.
6-47
Рабочая зона Сервис
03.96
Пример:
Преобразовать файл в другой тип файла.
Выбирается рабочая зона “Services (Сервис)”
Нажать на кнопку “Manage data (Управление данными)”
Установить курсор на нужный файл.
Нажать на кнопку “Properties (Свойства)”.
Установить курсор на поле “Type (Тип)”.
Использовать кнопку “Edit (Редактирование)” ( на дисплее
следующий тип) для открывания перечня типов, в который хотите
преобразовать файл.
Только те типы файлов, которые разрешены в директории для
хранения, отображаются на дисплее.
Использовать кнопки “Direction (Управление)” для выбора нового
типа файла.
Подтвердить кнопкой “Input (Ввод)” (на дисплее следующий файл).
Файлу присваивается новый тип.
Прочие замечания
Проверка не осуществляется на разрешение содержания файла в
новом окне.
Содержание файла не меняется при преобразовании типа.
Все типы файлов разрешены в директории “Clipboard (Буфер
фрагментов)”.
6-48
03.96
Рабочая зона Сервис
6.3.11 ASCII редактор незагруженных файлов.
Функция
ММС 102 внедряет редактор текста с интерфейсом
пользователя как и ММС 100. Текстовый редактор может
действовать в рабочей зоне “Services (Сервис)”.
Последовательность выполнения
Выбирается рабочая зона “Services (Сервис)”
Установить курсор на нужный файл.
Нажмите на кнопку “Input (Ввод)”.
Редактор ASCII автоматически срабатывает и выбранный файл
открывается.
Прочие замечания
Отметьте следующие различия от ММС 100:
• Редактор ASCII допускает файлы на жесткий диск, а не в
файловую систему NCK
• Конечным символом блока является “¶”, а не “LF“.
6-49
Рабочая зона Сервис
03.96
6.3.12 ММС 102: Протокол
Функция
Вы можете вывести на дисплей перечень предварительно
отобранной работы.
При запросе с ожиданием, они отображаются на дисплее в окне
запроса (например “Overwrite yes/no (Переписать Да / Нет)”).
В перечень ошибок входят подробности возможных ошибок,
которые могут произойти во время передачи данных.
Последовательность выполнения
Выбирается рабочая зона “Services (Сервис)”.
Открывается окно “Job log for... (Протокол работы для...)”.
Вертикальные кнопки меняются
Следующее действие:
• в окне “Manage data (Управление данными)”
• через интерфейс V.24
• через программатор
• через дисковод
отображается на дисплее в поле “Job (Работа)”.
Написание кнопки меняется на “...Stop”. Текущая работа может
быть отменена.
Если случилась ошибка во время подачи данных, она появляется
в поле “Error list (Перечень ошибок)”.
6-50
03.96
Рабочая зона Сервис
На запросы в диалоговой строке появляется “Please acknowledge
the query in the log window (Просим признать запрос в окне
протокола)”.
Подтвердить запрос вертикальными кнопками:
• Не подтвердить
• Подтвердить для всех
• Подтвердить
• Изменить имя / тип
• Отменить
Текущий дисплей стирается.
Закрывается окно протокола на последнем протоколе.
6-51
Рабочая зона Сервис
03.96
6.3.13 Выбор данных
Функция
Функция “Data selection (Выбор данных)” может использоваться для
выбора директорий, которые хотите показать на дисплее в фаловом
дереве.
Директории могут быть выбраны для двух разных уровней доступа:
• Пользователь
• Сопровождение
Последовательность выполнения
Выбирается рабочая зона “Services (Сервис)”
Нажать на кнопку “Data selection (Выбор данных)”.
Появляется окно “Data selection for display (Выбор данных для
отображения)”.
Вертикальные кнопки меняются.
Вы можете перелистывать окна при помощи кнопок “Page
(Страница)”.
Установить курсор на нужный директорий в файловом окне.
Выбрать нужный директорий.
Вы можете менять между установками:
• Пользователь
• Сопровождение
• По умолчанию (по умолчанию SIEMENS, т.е. сбросы установок по
умолчанию для выбранного уровня
доступа).
6-52
