SINUMERIC 840D/810D/FM-NC. Руководство оператора - часть 23

03.96

Рабочая зона Сервис

Паритет

Биты четности используются для обнаружения ошибки:

Биты четности дополняются к закодированным характерам для создания

номера "1" набора мест и дополнения номера (нечетный паритет)

или четного номера (четная паритет).

Ввод: Выбор на дисплее интерфейса данные о четности

Нет паритета (=по умолчанию)

Четный паритет

Нечетный паритет

Бит стопа

Номер бита стопа передачи асинхронных данных.

Ввод: Выбор на дсиплее интерфейса бита стопа.

1 бит стопа (=по умолчанию)

2 бита стопа

Специальные

Эти специальные биты сохраняются в специальных функциях, которые

функции

могут действовать на дисплее интерфейса.

Контрольная рамка с пересечением в нем означает, что действует

специальная функция.

Перепись только с подтверждением

Действует:

При начитке контроль осуществляется для

определения, существует ли файл в NC.

Не действует: Существующие файлы переписываются без

подтверждения.

Окончание блока с CR LF

Действует:

Для вывода в формат перфоленты, CR

символы (возврат каретки, 16-значный OD)

вставляются после каждой подачи строки

(LF)

Не действует: Нет вставки CR-символов.

Останов с окончанием символа передачи

Действует:

Текстовый режим: Окончание характера

передачи оценивается.

Не действует: Числовой режим: Окончание характера

передачи не оценивается.

Стандартное значение окончания

характера передачи является

16-значным 1А.

6-17

Рабочая зона Сервис

03.96

Оценка DSR сигнала

Действует:

Передача прерывается, если сигнал DSR

смешивается (ножка 6 разьема Х6).

Не действует: Сигнал DSR не имеет эффекта.

Заголовок и окончание

Действует:

Заголовок, проигнорированный во время

ввода/вывода 120х0(Hex) во время вывода

(подача до и после данных).

Не действует: И заголовок и завершитель cчитываются.

Нет заголовка 0(Hex) на выводе.

Формат бумажной ленты

Не действует: Считывание в архивы в архивном формате

SINUMERIK 840D.

Действует:

Считывание программ с подтверждением

DIN 66025, т.е. программ из SINUMERIK

840D: пуск с %<file name>, %MPF<xxx> или

%SPF<xxx>.

Тайм-аут (окончание времени)

Действует:

Если имеются проблемы передач, передача

прерывается через 5 секунд. Окончание

времени управляется таймером, который

запускается с первым характером и

сбрасывается каждый раз после передачи

характера.

Не действует: Передача не прерывается.

6-18

Рабочая зона Сервис

03.96

6.2 ММС 100: Рабочая зона Сервис.

6.2.1 Основной дисплей режима Сервис

Типы данных

Следующие данные могут / быть считаны через интерфейс V.24:

• Данные (общие)

• Стартовые данные

• Корректировки

• Дисплей данных станка

• Детали

• Глобальные программы

• Глобальные подпрограммы

• Циклы пользователя

• Стандартные циклы

• Комментарии

• Определения

• Привод подач

• Память (ОЕМ)

• Система

• Протокол

• Протокол ошибок коммуникации

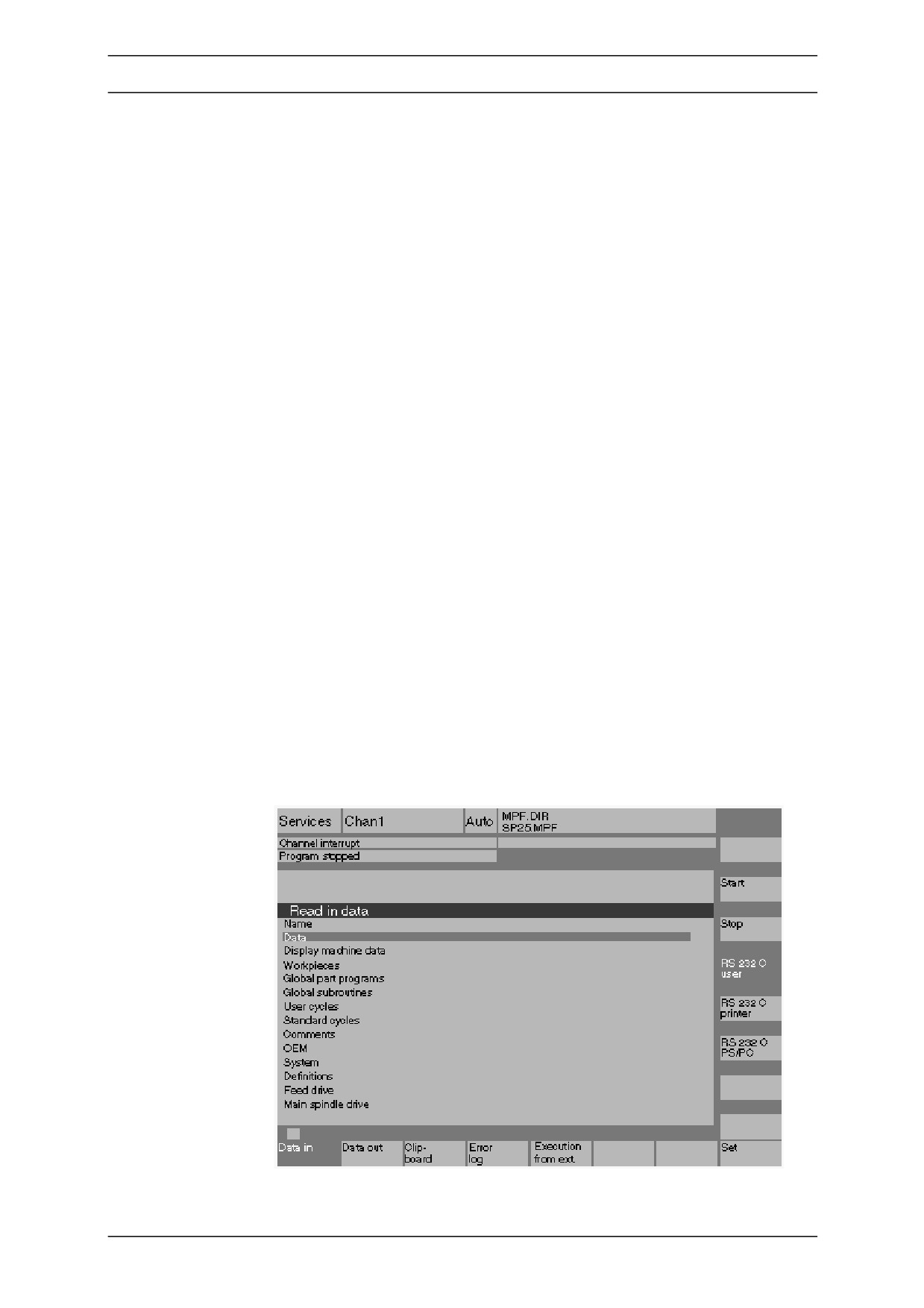

Все передаваемые данные / программы отображаются в основном

дисплее “Services (Сервис)”.

6-22

03.96

Рабочая зона Сервис

Горизонтальные программные кнопки

Открывается окно “Read in data” (Считывание данных).

Открывается окно “Read out data” (Разгрузка данных).

Открывается окно “Clipboard (Буфер фрагментов)”.

Вы получаете информацию о передаче данных, которые имеются.

Поэтапная загрузка и выполнение внешних программ.

Параметры интерфейса, выбираемого в данный момент, может

быть изменен.

Вертикальные программные кнопки

Начинается считывание данных

Останавливается считывание данных

Выбирается необходимый интерфейс V.24:

• V.24 - пользователь

• V.24 - принтер

• V.24 PG/PC

Следующие изменения во всей зоне “Services (Сервис)”:

Изменения принимаются и сохраняются. Это сохраняет

определенный обзор даже после нового включения питания на

NC.

Выбранное окно закрыто. Следующее дерево данных

отображается на дисплее в выбранном обзоре.

6-23

Рабочая зона Сервис

03.96

6.2.2 Передача данных

Функция

SINUMERIK 840D, 810D или SINUMERIK FM-NC позволяют Вам

считывать данные пользователя на внешнее устройство данных.

При считывании на внешнее устройство просим проверить форматы

файлов и настройки устройств.

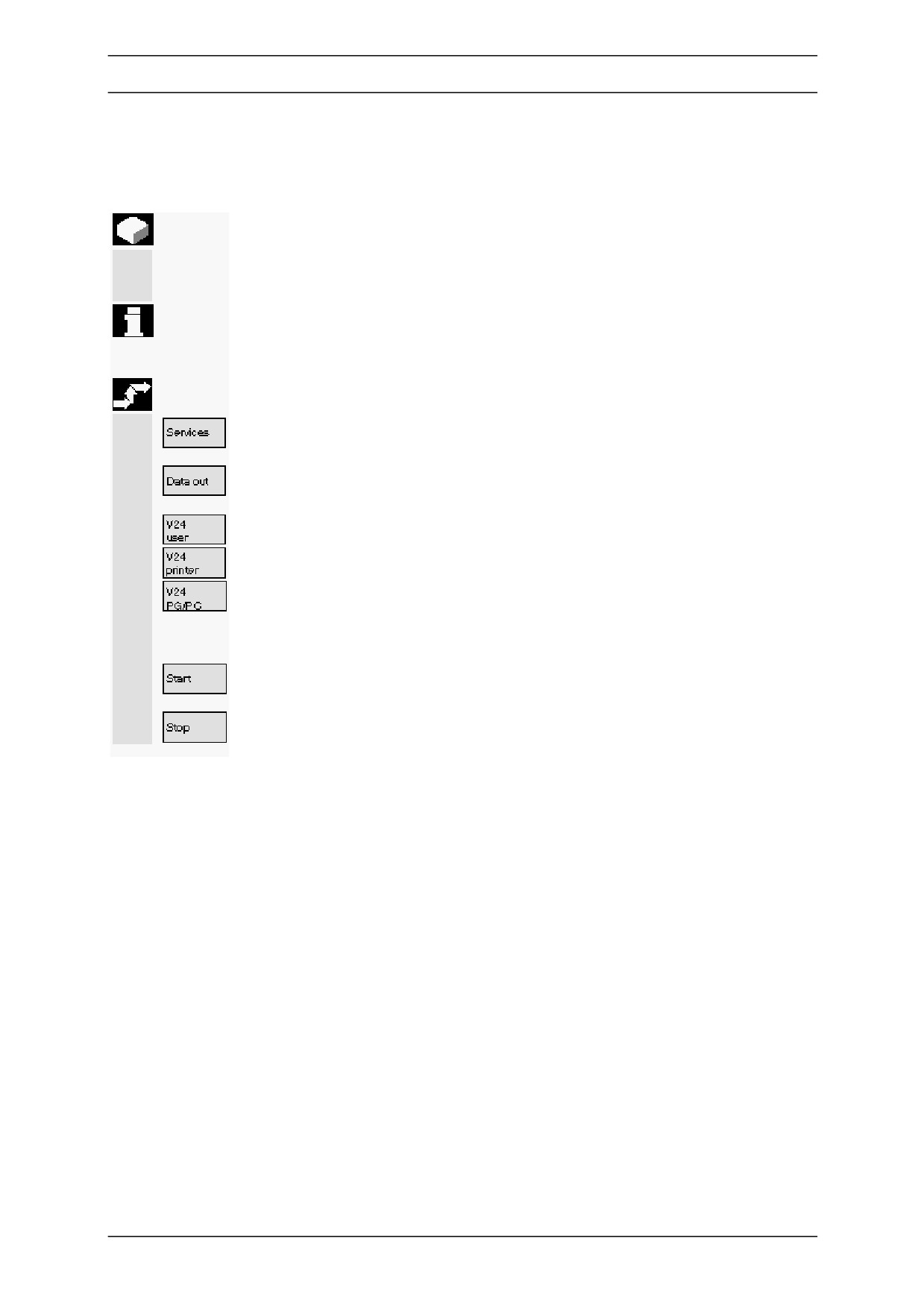

Последовательность выполнения

Выбирается сервисная зона.

Устанавливается правильный интерфейс для Вашего устройства

данных.

Открывается окно “Output data (Вывод данных)”

Вертикальными кнопками выбирается интерфейс:

• V.24 - пользователь

• V.24 - принтер

• V.24 PG/PC

Установить курсор на нужный файл в дереве директория.

Для считывания данных нажать на кнопку “Start”. Таким образом все

данные, имеющиеся в выбранной директории, считываются.

Ввод данных может быть остановлен в любое время при помощи

кнопки “Stop”

6-24

03.96

Рабочая зона Сервис

6.2.3 Считывание данных через интерфейс V.24

Функция

Можно считать данные в отдельном директории или на буфер

через интерфейс V.24.

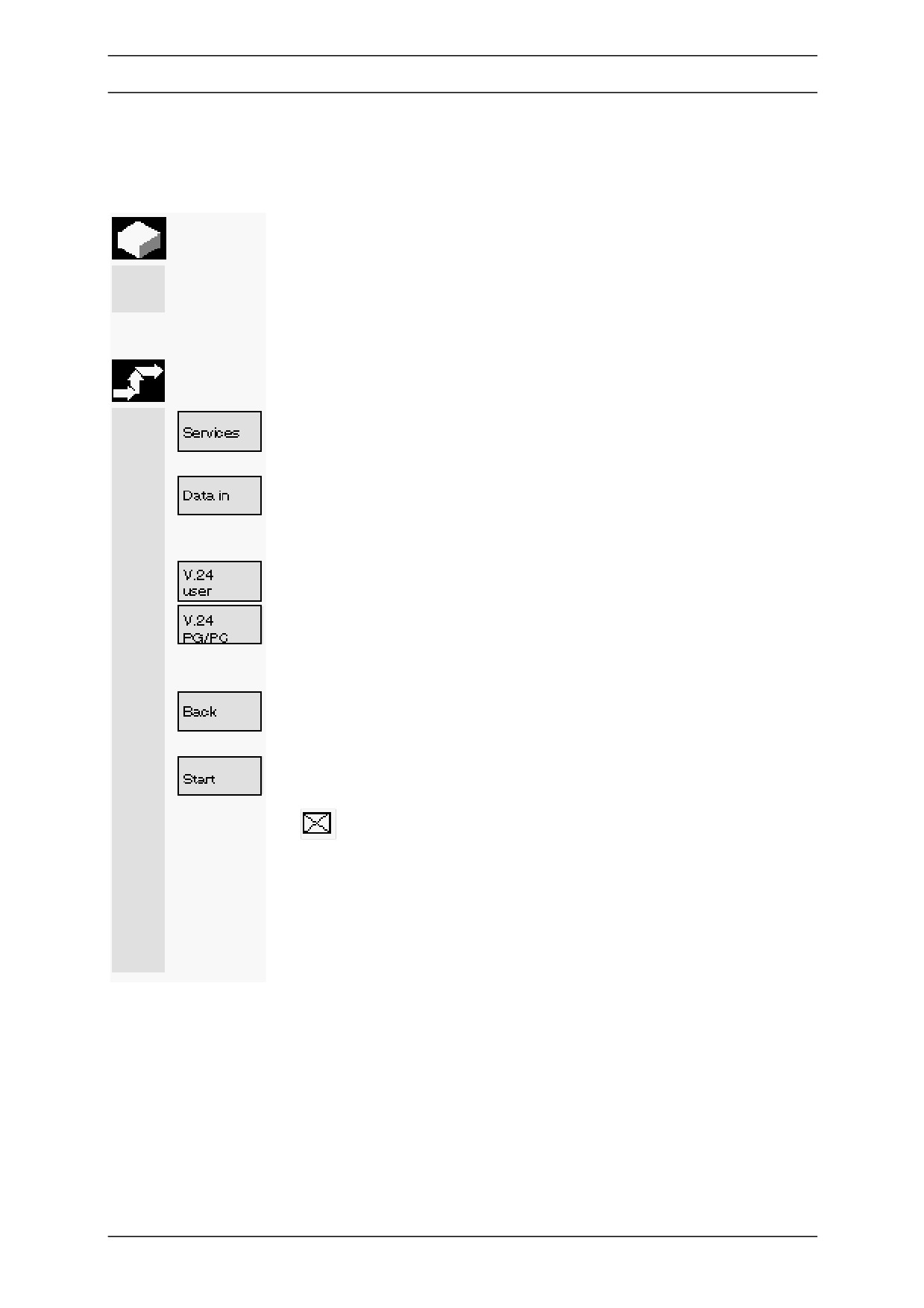

Последовательность выполнения

Выбираете зону обслуживания.

Правильно устанавливается интерфейс для Внешнего

устройства данных.

При нажатии на кнопку “Data in (Вод данных)” сохраняется

присвоение параметров выбранного интерфейса V.24.

Выбрать вертикальными кнопками интерфейс:

• V.24 - пользователь

• V.24 PG/PC

Установить курсор на нужный файл в дереве директория.

Кнопкой “Back (Назад)” возвращаетесь на более высокий уровень

обзора редактора.

При нажатии кнопки “Start” данные размещаются в

существующем пути.

Путь / деталь из действующего файла.

Для активизации файлов через “Data Out (Данные вывода)” пути

директорий, из которых файлы были считаны, также

сохраняются в формате архива

Сохраненные пути переводятся на считывание и файлы

сохраняются в директориях, из которых были зарезервированы

(NC по умолчанию MPF.DIR)

6-25

Рабочая зона Сервис

03.96

В формате перфоленты рассматривается инструкция ;$path=

Путь / деталь из архивного файла

Все файлы сохраняются в директории, который выбран

посредством “Direction keys (Кнопки упраления)”, несмотря на

имена сохраненных путей.

Считывание в буфер.

Все архивные данные сохраняются в буфере несмотря на имя

архивного пути.

Данные cчитываются. На дисплее сообщение “Transmission

running (Процеес передачи)”.

На дисплее отображается “Path / workpiece (Путь/деталь)”, “File

(Файл)” и число переданных “Bytes (Байт)”.

Вы можете прервать считывание в любое время кнопкой “Stop”.

При повторном нажатии на кнопку “Start” считывание начнется с

начала.

Прочие замечания

Во время считывания недопустим специальный вызов управления

некоторых данных.

Если выбирается опция “Overwrite and confirm”, существующие

файлы переписываются по подтверждению. При отказе

считывание продолжается на следующем файле.

Могут быть считаны только данные с расширением известным

системе .

6-26

03.96

Рабочая зона Сервис

6.2.4 Распределение данных из буфера

Функция

Вы можете сохранить данные из буфера в новом директории,

скопировать их или стереть.

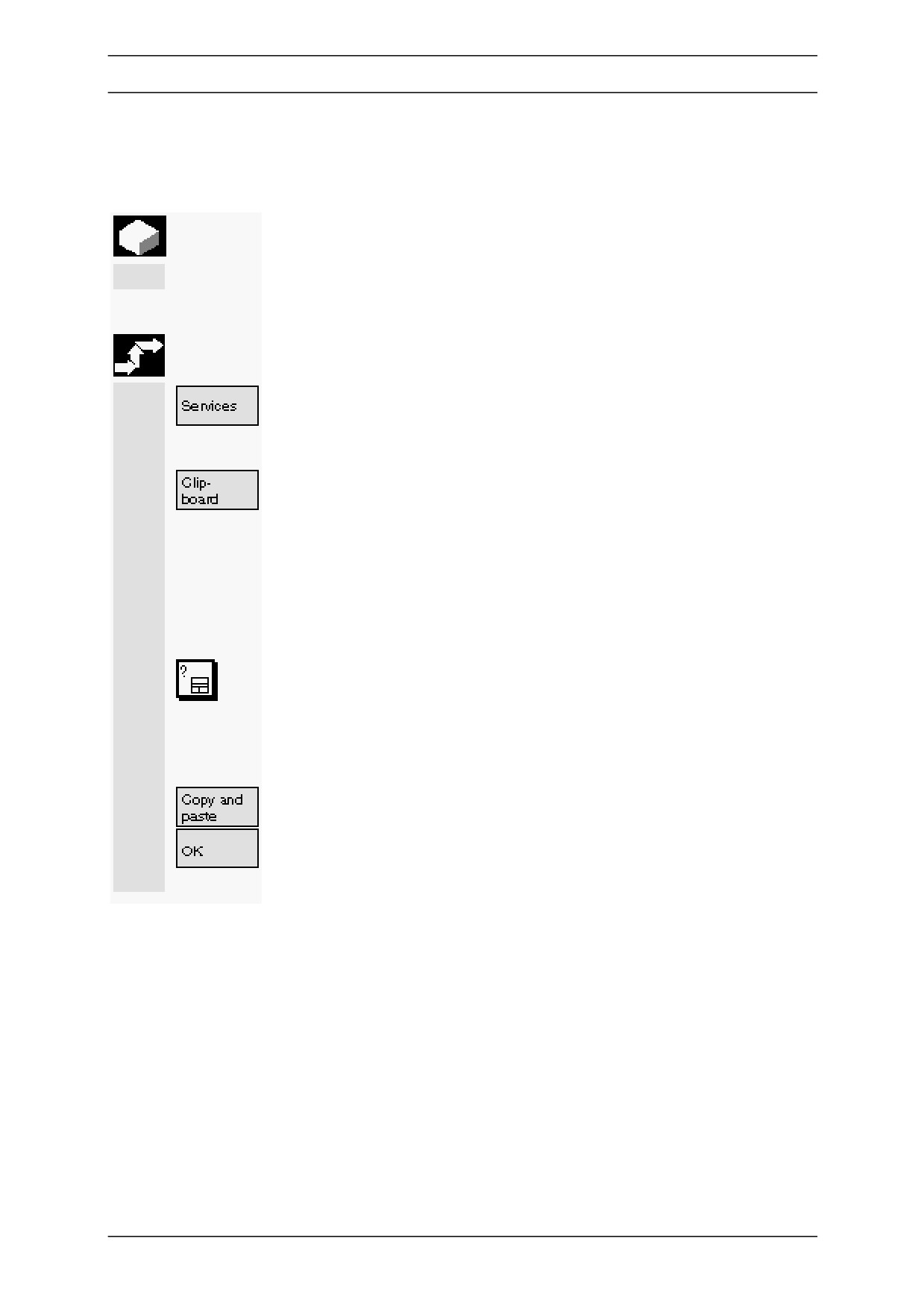

Последовательность выполнения

Выбирается рабочая зона "Services (Сервис)".

Считанные данные имеются в директории "Clipboard (Буфер

фрагментов)" от интерфейса "Data In (Ввод данных)".

Нажать на кнопку "Clipboard (Буфер фрагментов)".

Вертикальные кнопки меняются.

Курсор находится на файле в окне "Clipboard (Буфер

фрагментов)". Действует выбранное окно.

Выбор источника:

Установить курсор на файл, который хотите поместить в

структуре данных управления кнопками "Direction keys (Кнопки

Управления)". Действует верхнее окно.

Установить курсор кнопкой “Window selection (Выбор окна)” в

вертикальном окне.

Вертикальное окно активизируется

Выбор переключения:

Установить курсор на директорий переключений, куда хотите

поместить файл, который уже размещен.

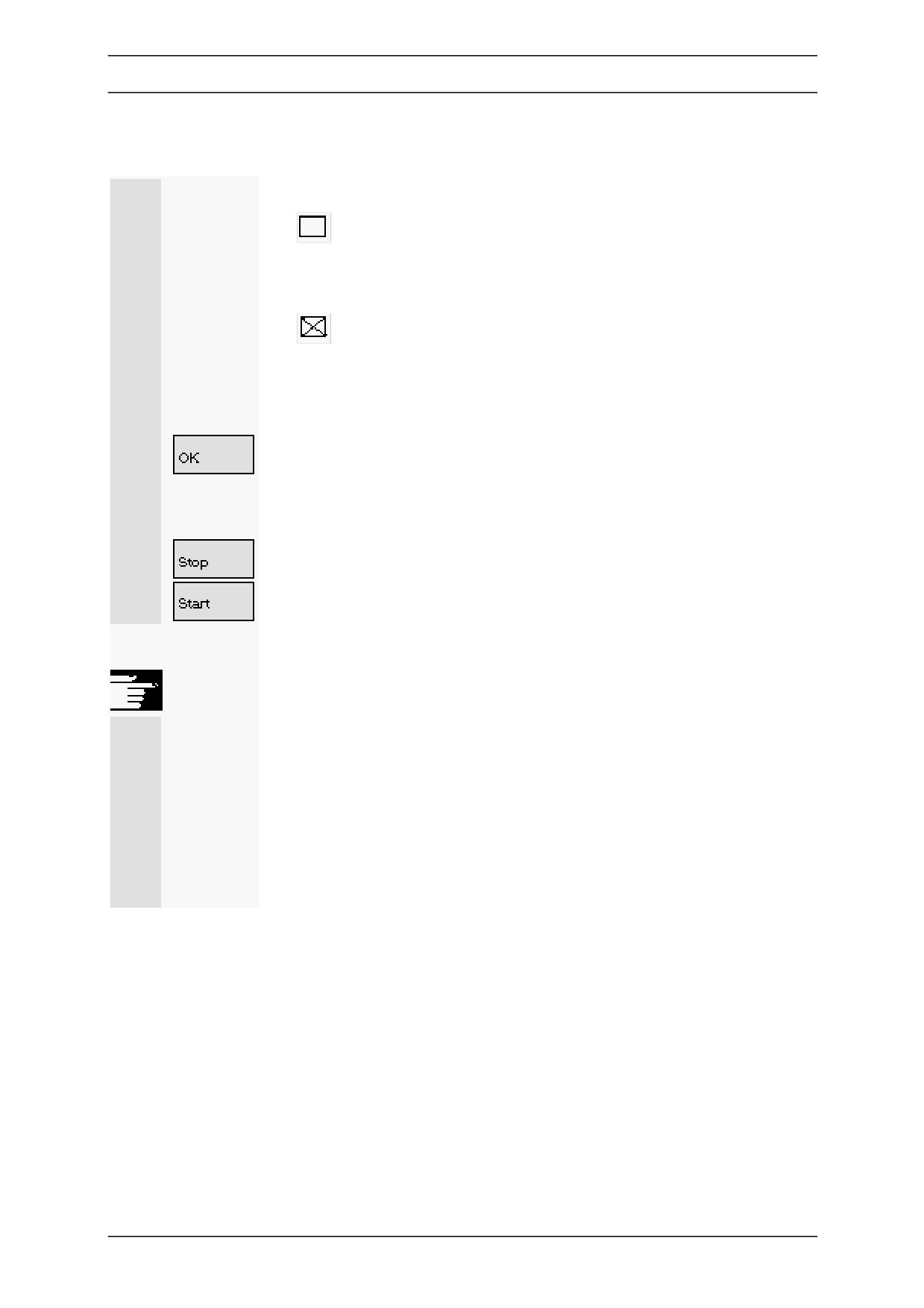

На дисплее отображается окно подтверждения.

Если имя, исходящее из буфера должно быть сохранено,

подтвердить кнопкой "OK".

6-27

Рабочая зона Сервис

03.96

Если Вам нужно другое имя, введите новое имя и подтвердите

ввод кнопкой "OK". Файл копируется в директорий переключений и

не стирается из буфера.

Кнопкой "Back (Назад)" возвращаетесь в обзор директория.

Стереть

Вы можете стереть только данные из буфера кнопкой "Delete

(Стереть)".

Файлы сохраненные в буфере не стираются автоматически при

помещении их в структуру данных.

Вы должны сами убедиться, что буфер очищен, так что не

следует без необходимости заполнять много места в памяти.

6-28
