SINUMERIC 840D/810D/FM-NC. Руководство оператора - часть 22
03.96
Рабочая зона Сервис
Специальные
Следующие директории включают специальные файлы:
директории MMC 102
1.Буфер фрагмента: любой файл может быть создан/храниться
в буфере
2. Архив: многочисленные файлы могут быть зарезервированы в
файле архива. Архивный файл производится в специальном
формате.
а) формат перфоленты
б) РС формат
Исходная путья сохраненных в архиве файлов также
сохраняется в архиве.
Это позволяет сохранять файл в том же директории, из которого
он был скопирован, когда архив изменялся.
3. Деталь: Все файлы (программы, данные), необходимые для
обработки детали, могут храниться в директории "Workpiece
(Деталь)" (.WPD).
Деталь может выбираться для выполнения как часть программы
в NC.
Этот атрибут выражается на экране доступа справа EXECUTE
(ВЫПОЛНЕНИЯ).
Если деталь выбрана для выполнения, INI файл с тем же
именем, что и деталь загружается в NC, и файл из той же
главной программы, что и деталь, выбирается автоматически.
Если нет части программы / MPF с одинаковым именем,
выдается сообщение об ошибке, и предварительно выбранная
часть программы остается неизменной.
Если INI модуль с тем же именем не существует, другие модули
инициализации могут сработать действием оператора.
6-5
Рабочая зона Сервис
03.96
4. Действующие данные NC
Память NC включает данные (такие как R-параметры, смещения
инструмента, данные станка и т.д.), которые здесь не
сохраняются в формате файла.
Директорий "NC-active data (Дествующие NC данные)"
предоставлены в дереве файла, чтобы дать доступ
пользователю к этим данным и разрешить их хранение на
жестком диске.
Этот директорий включает обзор данных, которые могут быть
скопированы из памяти NC.
Если хотите сохранить эти данные в файлах на жестком диске,
Вы можете создать ту же структуру директория под любым
именем "NC data (NC данные)" (.MDN).
Затем можете привести любые действующие данные из NC и
сохранить их на жестком диске в формате файла.
Действующие данные NC не могут разгружаться.
6-6
03.96
Рабочая зона Сервис
6.1.3 Типы файлов
Вы можете загрузить или разгрузить следующие типы файлов через
V.24 интерфейс:
Тип файла ММС 100
Тип файла
Значение
.MPF
Часть программы (Файл главной программы)
.SPF
Подпрограмма (файл подпрограммы)
.TOA
Смещение инструмента (действующее смещение
инструмента)
.UFR
Смещение нуля (кадр пользователя)
.TEA
Данные NC станка (контрольные действующие
данные)
.SEA
Адреса с присвоениями данных (установочные
действующие данные)
.COM
Файл комментарий
.INI
Данные инициализации
.GUD
Данные пользователя (глобальные)
.LUD
Данные пользователя (локальные)
.WPD
Директорий детали
.SYF
Системные файлы
.OPT
Опции
.BOT
Загрузочные файлы 611D
.DIR
Директории
.DEF
Данные определения
6-7
Рабочая зона Сервис
03.96
Типы файла ММС 102
Тип файла
Значение
.AWB
Описание дисплея, дисплей пользователя
.CST
Перечень дисплея
.CEC
Впадина/угловатость
.QEC
Корректировка ошибки квадранта
.ARC
Файл архива. Включает любое количество резервных
данных и может храниться в директории "Archieve" на
читаемой перфоленте/ASCII формата или нечитаемом
бинарном формате РС.
.KLB
Дисплей перечня конфигураций
.SUP
Параметры установки из контроля круга
.SUD
Установочная программа из контроля круга
.MCC
Параметры петли управления крутящего момента
.DAC
Кнопки конфигурации ЦАП
.FGC
Функциональный генератор данных конфигурации
.MSC
Параметры петли управления скорости
.PLC
Экран операнда PLC
.BMP
Битовый массив интерактивного программирования
инструментов
.DSC
Геометрический процессор макроописание
.MAC
Геометрический процессор макрокод
.LDB
Структура перечня памяти технологии
.CTC
Спецификации преобразования руководства
.WMF
инструмента
Метафайл руководства инструмента
6-8
03.96
Рабочая зона Сервис
Файлы ММС 100
Различные файлы делятся на следующие типы передач:
• Данные (общие)
- Данные опции
- Данные станка (все, MD NC, MD канала, MD оси)
- Установочные данные
- Смещение данных
- Смещение инструмента
- Смещение нуля
- Глобальные данные пользователя
- R-параметры
• Данные пуска
- NCK данные
- PLC данные
• Данные корректировки
- Ошибка ходов винта / энкодера
- Ошибка квадрата
- Угловатость/провисание
• Данные станка на дисплее
• Деталь
• Глобальные программы детали
• Глобальная подпрограмма
• Циклы пользователя
• Стандартные циклы
• Данные комментария
• Определения
• Приводы подач
• Главные приводы
• ОЕМ данные
• Данные системы
- ASUP 1
- ASUP 2
- IBN
- OSTORE 1
- OSTORE 2
- Версии
• Протокол
• Протокол коммуникаций ошибок
• Буфер вырезанного изображения (только если установлен дисковод)
6-9
Рабочая зона Сервис
03.96
Файлы ММС 102
В файловом дереве отображаются на дисплее различные файлы.
Имена директорий соответствуют паролям, определенным выше. Если в
Вашем управлении есть дополнительные директории, они могут быть
найдены в дереве файлов.
Буфер
Буфер фрагментации является памятью в рабочей памяти NC.
фрагментации
Файлы (только на ММС 100) могут быть сохранены здесь и выбраны для
ММС 100
выполнения.
Буфер
Буфер фрагментации - это директорий на жестком диске, где
фрагментации
сохраняются файлы, которые не входят в директорий адресата копии.
ММС 102
Это может быть, например, если их типы файлов неизвестны или не
разрешены в директорий адресата копии.
6-10
03.96
Рабочая зона Сервис
6.1.4 Форматы
Все файлы могут храниться в 2-х различных форматах:
• Перфолента / формат ASCII
• PC7 - двоичный формат
Формат перфоленты 1. Только существующие данные / небинарный формат могут
быть сохранены т.е. которые созданы в текстовом редакторе.
2. Файлы формата перфоленты могут быть отредактированы
текстовым редактором

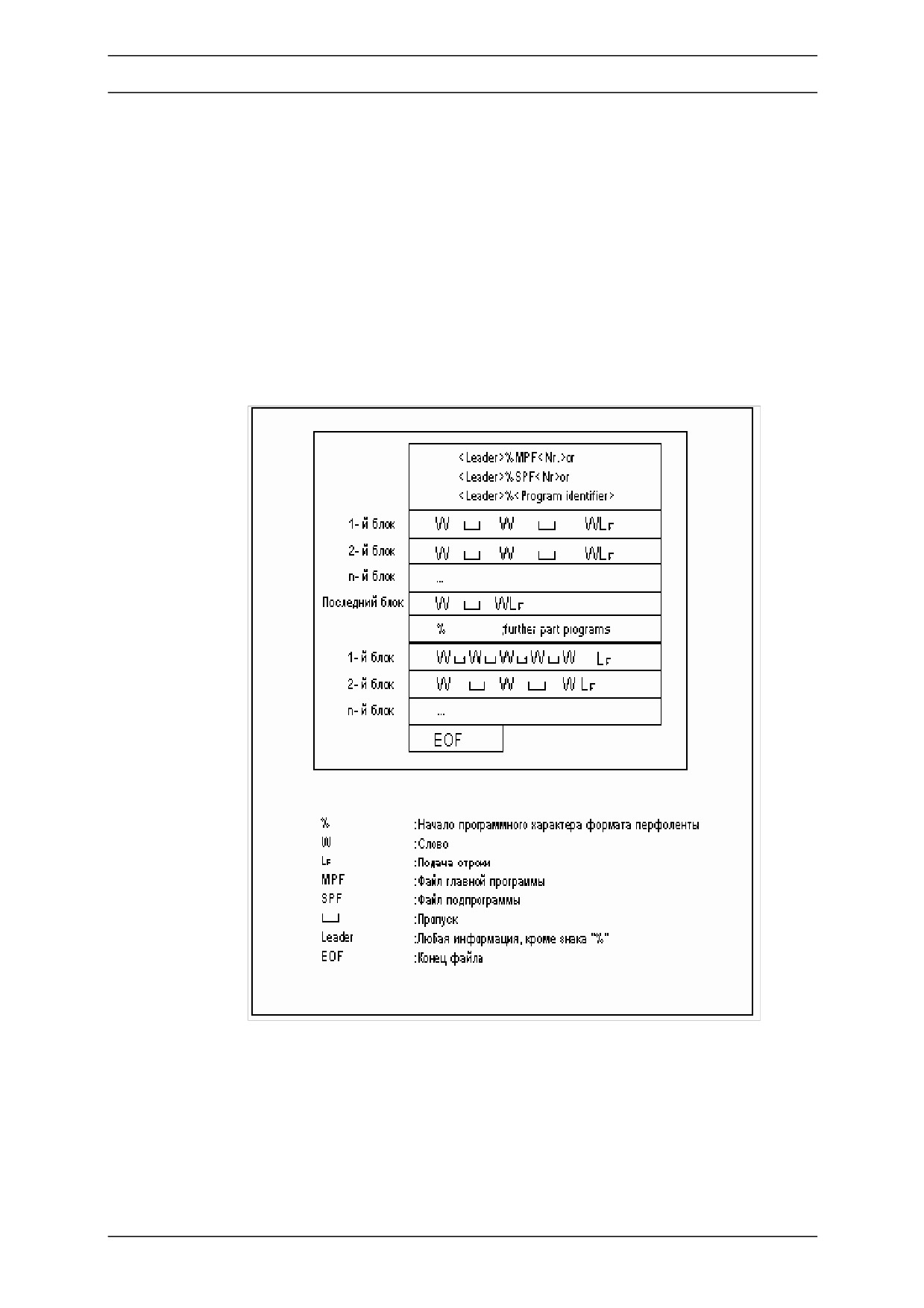

Следующая программная структура предписана для формата
перфоленты.
6-11
Рабочая зона Сервис
03.96
Общая структура
возможно <leader>
перфоленты
(ANSI символы со знаками < и 32 (Пробел))
или с
<NL> = 4
% filename <NL>
возможно ;$PATH=NCPath<NL>
<word><space>…<word><space><word><NL>
…
<word><space>…<word><space><word><NL>
% имя файла <NL>
possibly ;$PATH=NCPath<NL>
<word><space>…<word><space><word><NL>
…
<word><space>…<word><space><word><NL>
…
возможно <trailer>
(ANSI символы со знаками < и 32 (пробел)
и не равно знаку ANSI 10(NL))
Имя файла на
NC имя файла
NC путь
перфоленте
%*_INI
_N_*_INI
/_N_NC_ACT_DIR
%_N_*_XXX
_N_*_XXX
/_N_XXX_DIR
%MPFn
_N_MPFn_MPF
/_N_MPF_DIR
%SPFn
_N_SPFn_SPF
/_N_SPF_DIR
%Ln
_N_SPFn_MPF
/_N_SPF_DIR
%*
_N_*_MPF
/_N_MPF_DIR
NC - путь переписывается с состоянием “;$PATH=“.
Имена файлов на перфоленте могут включать символы:
“0...9A...Za...z_/”.
Пропуск в имени игнорируется
Конец символа блока - подача строки (ANSI знак 10).
Символ “%” имени файла и символ “;” состояния “;$PATH=” должны
появиться в первой колонке строки (начало блока)
6-12
03.96
Рабочая зона Сервис
Примеры
Части программ с именами в виде MPF<No.> сохраняются в управлении
под именем _N_MPF<No.>_MPF в директории / _N_MPF_DIR.
Части программ с именами в виде SPF<No.> сохраняются в управлении
под именем _N_SPF<No.>_MPF в директории / _N_SPF_DIR.
Части программ с другими программными идентификаторами в качестве
имени сохраняются в управлении под своим именем в директории /
_N_SPF_DIR. Это стандартное сохранение путьи может также быть
переписано состоянием ";;$PATH=".
Самое меньшее имеется интерфейс V.24 для передачи данных в
управлениях SINUMERIK 840D, 810D и SINUMERIK FM-NC.
Формат РС
Файлы, которые содержат не существующие символы / бинарный
формат могут сохраняться только в РС-формате.
РС-формат включает заголовок, в который вводится контрольная сумма.
Поэтому этот файл нельзя редактировать.
Если эти файлы редактируются, невозможно передавать их
(считывать).
ARC/BOOT файлы могут сохраняться только в РС-формате.
6-13
Рабочая зона Сервис
03.96
6.1.5 Соответствие имени данным
Имена файлов
1. Имена могут включать символы 0...9, A...Z, a...z или _.
2. Имена файлов должны иметь расширение из 3 символов (.ххх).
3. Данные в формате перфоленты могут быть внешне разработаны или
отредактированы редактором.
Файлы в формате перфоленты начинаются с %<имя>, “%” должно
стоять в 1-й колонке 1-й строки.
Имена пути
1. Имена пути заканчиваются .DIR или .WPD (рабочая плоскость
детали)
2. Имена пути могут включать символы 0...9, A...Z, a...z или _.
3. Пути должны определяться как абсолютные путьи, начиная с
“/”. Отделитель директория иерархично - “/”.
4. Спецификация пути в формате перфоленты начинается с
;$PATH=<path name> в первой колонке программы.
6-14
03.96
Рабочая зона Сервис
6.1.6 Резервные файлы
Пути адресата
Если файлы зарезервированы, имя пути вводится
автоматически.
Первая строка содержит путью адресата
;$PATH=/_N_WKS_DIR/_N_WELLE_WPD
При загрузке в управление файл сохраняется в этом
определенном пути.
Если путь смешан, файлы с идентификатором .SPF
сохраняется в подпрограмме SPF.DIR, файлы с расширением
.INI сохраняются в рабочей памяти, а все другие файлы
сохраняются в подпрограмме MPF.DIR.
Пример с определением путьи:
%_N_WELLE.MPF
;$PATH=/_N_WKS_DIR/_N_WELLE_WPD
N10 GO X... Z...
M2
Действующие
Резерв полного директория действующих NC-данных
NC-данные
осуществляется в одном файле, имя которого начинается с
COMPLETE...
Резерв всех действующих NC-данных за исключением данных
корректировки осуществляется в файле INITIAL/INI.
•
COMPLETE или INI файл
INITIAL.INI образуется из всех зон с
•
INITIAL
/IAD/, Руководство по установке и пуску.
6-15
Рабочая зона Сервис
03.96
6.1.7 Параметры интерфейса
Протокол
Для управления передачи поддерживаются следующие протоколы:
XON/XOFF и RTS/CTS, управление программой и управление
аппаратурой.
XON/XOFF
Одним из способов управления передачи является использование
символов управления XON (DC1, DEVICE CONTROL 1) и XOFF (DC3).
Если буфер периферийного управления заполнен, он посылает XOFF и
XON как только снова может получить данные (=по умолчанию).
RTS/CTS
Сигнал RTS (передача по запросу) управляет режимом передачи
устройства передачи данных:
Активные: Данные могут быть переданы.
Пассивные: CTS (очистка для передачи) является сигналом признания
на ответ RTS, сигнализирует готовность устройства передачи данных.
Скорость в бодах: Ввод: Выбор на дисплее интерфейса скорости в бодах кнопкой выбора.
300 бодов
600 бодов
1200 бодов
2400 бодов
4800 бодов
9600 бодов (по умолчанию)
19200 бодов
Данные битов
Число бит данных для асинхронной передачи
Ввод: Выбор на дисплее интерфейса данные в битах
7 бит данных
8 бит данных (по умолчанию)
6-16
