SINUMERIC 840D/810D/FM-NC. Руководство оператора - часть 27

03.96

Рабочая зона Диагностика

7.3 Дисплей сервиса

7.3.1 Сервис оси

Функция

Информация на дисплее "Service axis (Сервис оси)"

используется для:

• проверки области установки (например место позиции,

установка скорости, установка скорости шпинделя)

• проверки области действительного значения (например

действительное значение позиции, система измерения 1/2,

действительное значение скорости)

• оптимизации управления контура положения оси

(например последующая ошибка. отклонение управления,

полученный фактор серво).

• проверки всего контура управления оси (т.е. для сравнения

между установкой позиции и действительным значением

позиции, установочной скоростью и действительным

значением скорости)

• установки и проверки функций мониторинга оси

/FB/, D1 Описание функций (раздел 1).

Последовательность выполнения

Выбирается рабочая зона “Diagnosis (Диагностика)”.

Выбрать меню "Service displays (Дисплей сервиса)".

Горизонтальные кнопки меняются.

В окне "Service axis (Сервис оси)" отображается информация

об осях станка с именем оси и номером оси.

Можно перелистывать кнопкой "Page (Страница)".

Значения обслуживания последующей (+) и предыдущей оси

(-) отображаются на дисплее.

7-7

Рабочая зона Диагностика

3.96

7.3.2 Сервис привода

Функция

Информация отображается на дсиплее "Service drive (Сервис

привода)" используется для:

• проверки статуса разрешения и управления сигналов

(например разрешение импульса, разрешение привода,

выбор мотора, набор установочных параметров)проверки

статуса рабочих режимов FDD/MSD (например режим

установки, оси в позиции ожидания)

• дисплея предупреждения температуры

проверка дисплея текущей установки / действительного

значения (например действительная позиция измерительной

системы 1/2, установившаяся скорость, действительное

значение скорости)

• проверки действительного статуса

• дисплей текущей фазы наклона вверх

• дисплей сообщения группы ошибок (сообщение статуса

класс 1). Дисплей сообщения статуса привода (например

граница крутящего момента не достигнута, действительная

скорость=установочной)

/FB/, D1 Описание функций (раздел 1).

Последовательность выполнения

Выбирается рабочая зона “Diagnosis (Диагностика)”.

Выбрать меню "Service displays (Дисплей сервиса)".

Горизонтальные кнопки меняются.

В окне "Service axis (Сервис оси)" отображается информация

об осях станка с именем оси и номером оси.

Можно перелистывать кнопкой "Page (Страница)".

Значения обслуживания последующей (+) и предыдущей оси

(-) отображаются на дисплее.

7-8

03.96

Рабочая зона Диагностика

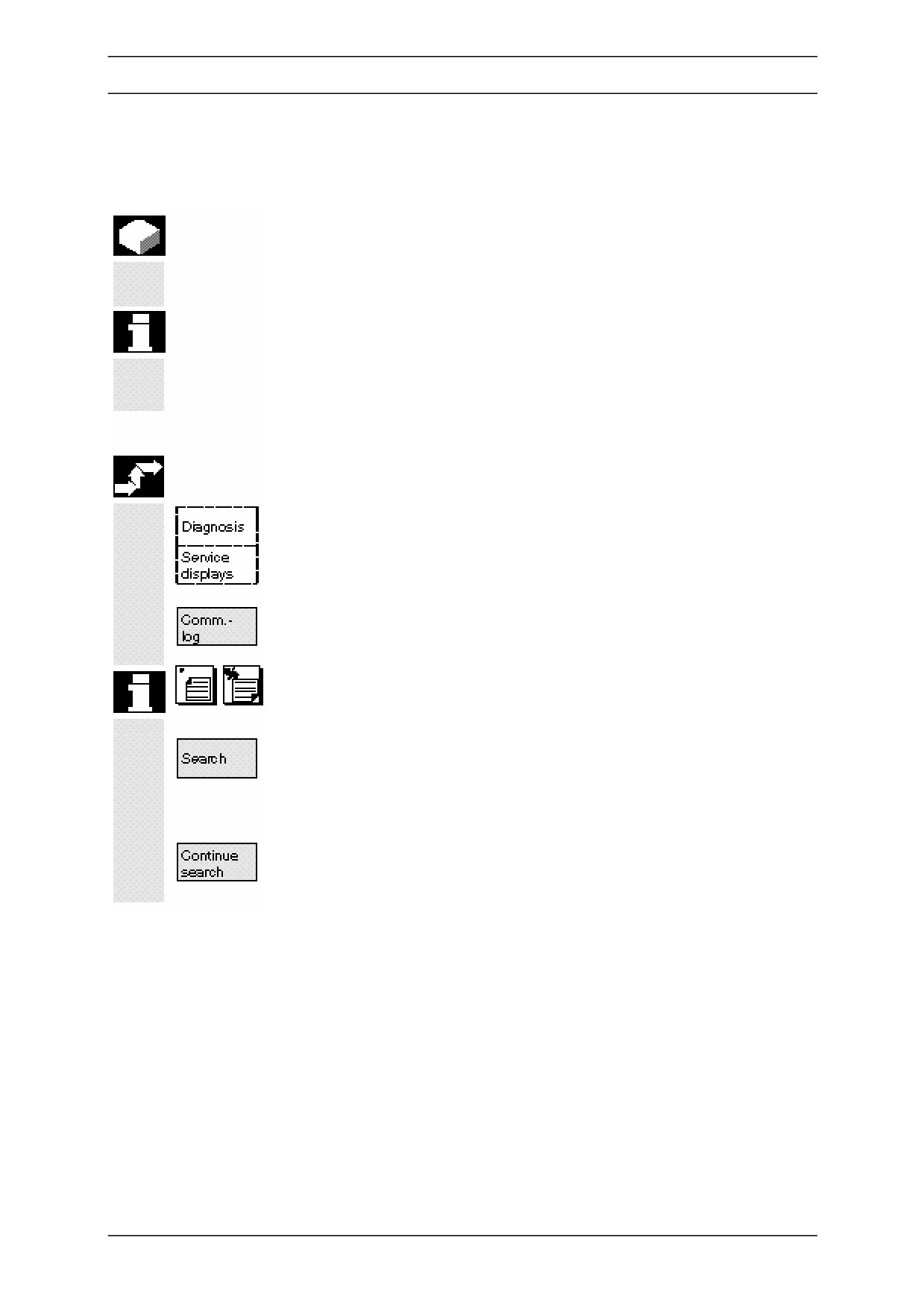

7.3.3 Протокол ошибок связи

Функция

Ошибки, которые происходят во время связи между ММС и

NCK/PLC вводятся в протокол ошибок связи.

Файл протокола ошибок предназначен прежде всего для

производителя управления (Siemens) как диагностическая

помощь для прослеживания ошибок связи.

Файл протокола ошибок может быть считан через интерфейс

V.24 в рабочей зоне "Services (Сервис)" (только на MMC 100 ).

Последовательность выполнения

Выбирается рабочая зона “Diagnosis (Диагностика)”.

Выбрать меню "Service displays (Дисплей сервиса)".

Горизонтальные кнопки меняются.

Появляется окно "Communication error log (Протокол ошибок

связи)".

Можно перелистывать кнопкой "Page (Страница).

Окно ввода "Search (Поиск)" открыто.

Войти во фразу поиска.

Курсор автоматически устанавливается на фразе, найденной в

окне "Communication error log (Протокол ошибок связи)".

Если одна и та же фраза найдена в нескольких местах текста,

курсор устанавливается на следующее место.

7-9

Рабочая зона Диагностика

3.96

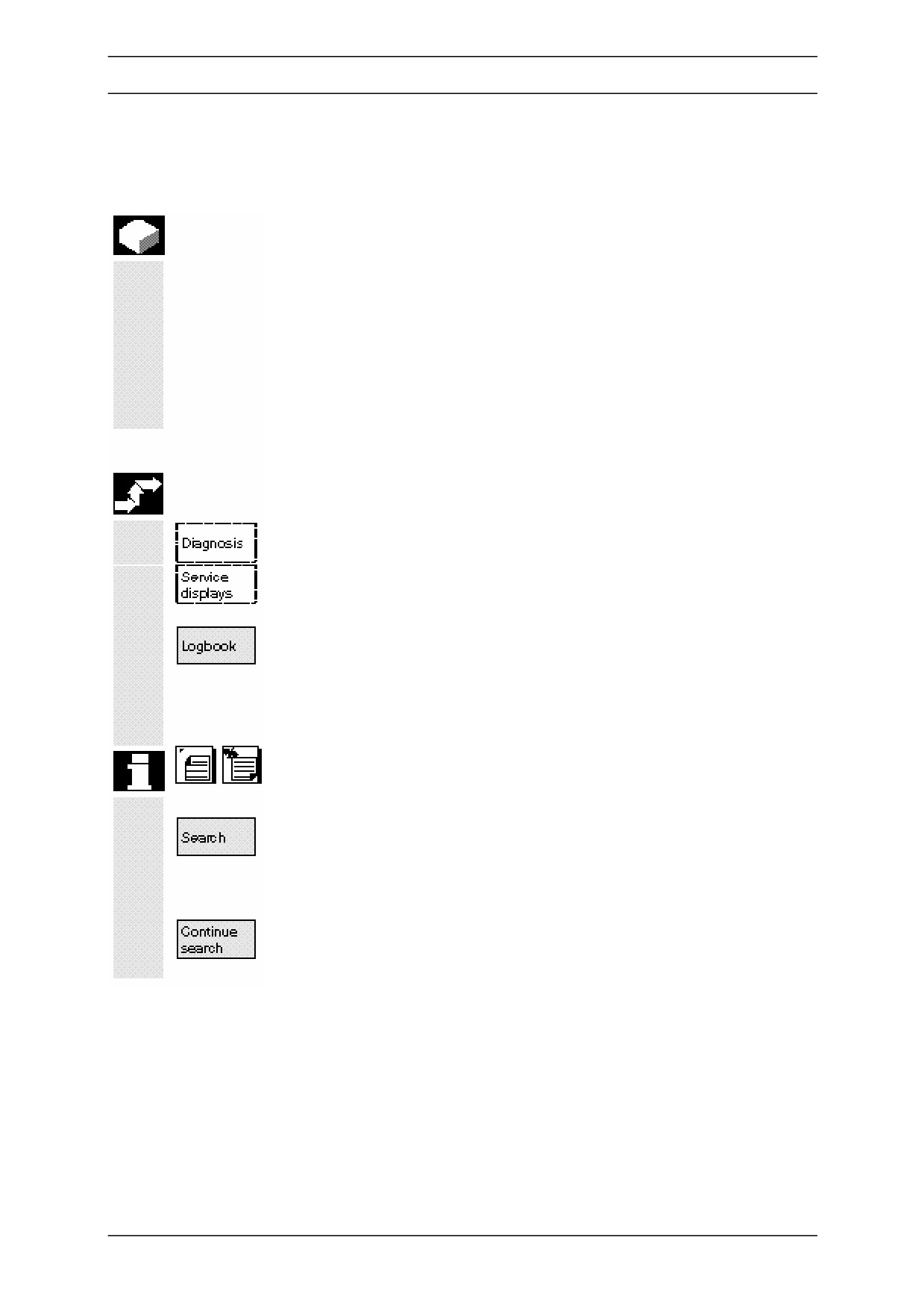

7.3.4 Протокол

Функция

Действия оператора, который меняет конфигурацию станка или

установки станка (например изменение станка, опция, данные

привода и т.д.) вводятся в файл протокольной книги NCK

_N_SYF_DIR/_N_LOOGBOOOK_SYF с датой и временем.

Только на ММС 100:

Протокольная книга может быть считана в рабочую зону Сервиса

(через интерфейс V.24).

Последовательность выполнения

Выбирается рабочая зона “Diagnosis (Диагностика)”.

Выбрать меню "Service displays (Дисплей сервиса)".

Горизонтальные кнопки меняются.

Окно "Logbook (Протокол)" открыто.

Курсор автоматически устанавливается на фразе поиска.

Можно перелистывать кнопкой "Page (Страница)".

Окно ввода "Search (Поиск)" открыто.

Войти во фразу поиска.

Курсор автоматически устанавливается на фразе, найденной в

окне "Communication error log (Протокол ошибок связи)".

Если одна и та же фраза найдена в нескольких местах текста,

курсор устанавливается на следующее место.

7-10

03.96

Рабочая зона Диагностика

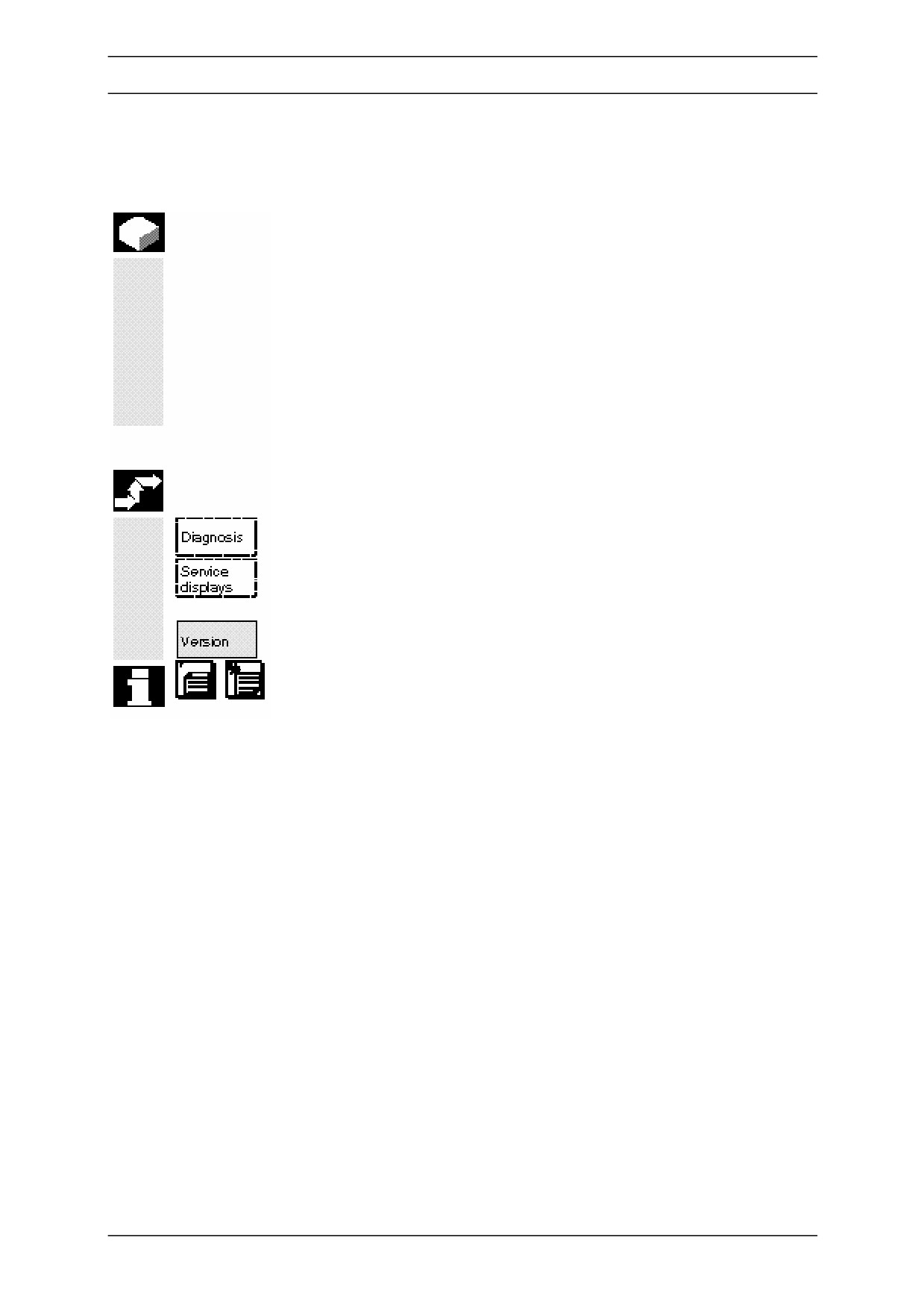

7.3.5 Версия

Функция

Здесь Вы получаете информацию о составных

индентификаторах данных версии и модульных кодах.

Установленная программа системы отображается на дисплее в

версии.

Только на ММС 100:

Данные версии могут быть считаны в рабочей зоне Сервис

(файл системы директория _N_SYF_DIR/_N_VERSION_SYF) через

интерфейс V.24.

Последовательность выполнения

Выбирается рабочая зона “Diagnosis (Диагностика)”.

Нажать на кнопку "Service displays (Дисплей сервиса)".

Горизонтальные кнопки меняются.

Открыть окно "Version (Версия)" в меню "Service display

(Дисплей сервиса)".

Можно перелистывать кнопкой "Page (Страница)".

7-11

Рабочая зона Диагностика

3.96

7.4 Статус PLC

7.4.1 Выбор операнда

Функция

Можете получить информацию о текущем статусе следующих

ячеек памяти PLC и изменить их при необходимости:

Inputs:

Бит ввода (Ix), байт ввода (Ibx), вводное слово (IWx), вводное

двойное слово (Idx)

Outputs:

Бит вывода (Qx), байт вывода (Qdx), выходное слово (QWx),

14304, 14305

выходное двойное слово (Qdx)

Bit memories

Бит памяти (Мx), байт памяти (Мdx), слово памяти (МWx),

двойное слово памяти (Мdx)

Timers:

время (Тх)

Counters:

Счетчик ((Сх)

Data

блок данных (DBx), бит данных (DBxx), байт данных (DBBx),

слово данных (DBWx),двойное слово данных (DBDx).

7-12

03.96

Рабочая зона Диагностика

Format (Формат):

B = бинарный

Н = 16 - значный

D = десятичный

G = плавающая запятая (для двойных слов)

Операнд

Пример

Читать

Писать

Форм

Значение

Диапазон

ат

Входы

да

0-127

I 2.0

IB 2

0101 1010

Выходы

да

0-127

Q20.1

QB 20

1101 0110

214

Бит

да

0-255

памяти

M 60.7

MB 60

1101 0110

MW 60

180

Таймеры

T20

да

нет

0-31

Счетчики

C20

да

0-31

Блок

да

0-255

данных

0-255

Байт

DB3.DBB

данных

000 0000

1010

0000

Максимум до 10 операндов могут отображаться на дисплее

одновременно на ММС 100.

Вы можете перелистывать при помощи кнопок “Page (Страница)” на

ММС 102.

7-13

Рабочая зона Диагностика

3.96

Последовательность выполнения

Выбирается рабочая зона “Diagnosis (Диагностика)”.

Нажать на кнопку “PLC status (Статус PLC)”.

Появляется 1-я маска операнда.

Вертикальные кнопки меняются.

Все поля опустошаются, когда вызывается маска в 1-й раз.

Нажать на кнопку “Operand (Операнд) +” или “Operand

(Операнд) -”.

Адрес операнда инкриментируется: или декрементируется

на “1”.

Назначение кнопки только на ММС 102:

Появляется окно выбора.

Вы можете инициализировать поля формата с “В” (

бинарный), “H” (16-значный), ”D” (десятичный) или ”None

(Нет)”.

7-14

03.96

Рабочая зона Диагностика

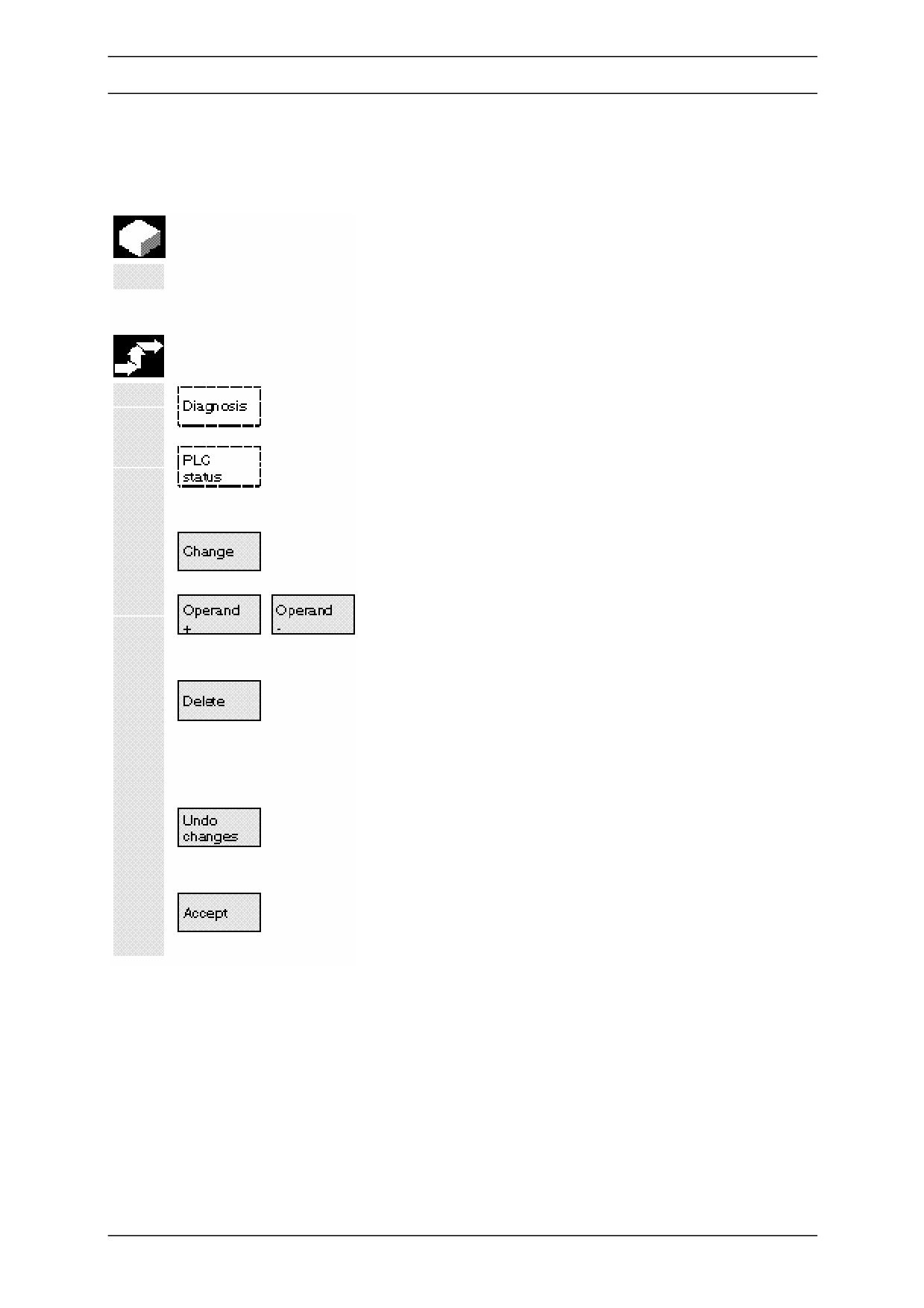

7.4.2 Смена значения

Функция

Значения операндов могут быть изменены.

Последовательность выполнения

Выбирается рабочая зона “Diagnosis (Диагностика)”.

Нажать на кнопку “PLC status (Статус PLC)”.

Появляется 1-я маска операнда.

Вертикальные кнопки меняются.

Прерывается циклическое изменение значений.

Назначение кнопки только на ММС 100:

Вы можете увеличить или уменьшить адрес операнда на 1.

Стереть:

Только нп ММС 100:

Все вводы (форматы и значения) стираются. Открывается

окно подтверждения.

Изменит операнд, формат или значение.

Изменяет отмену:

Циклические изменения продолжаются; введенные значения

не передаются на PLC.

Прием:

Введенные значения передаются на PLC. Продолжается

циклическое изменение.

7-15

Рабочая зона Диагностика

3.96

Прочие замечания

Нажать на кнопку “Information (Информация)”.

Появляется описание легального синтаксиса статуса PLC.

7-16

03.96

Рабочая зона Диагностика

7.4.3 Стирание операндов

Функция

Функция предназначена для стирания операндов.

Последовательность выполнения

Выбирается рабочая зона “Diagnosis (Диагностика)”.

Нажать на кнопку “PLC status (Статус PLC)”.

Появляется 1-я маска операнда.

Вертикальные кнопки меняются.

Все вводы (операнды, форматы и значения) стираются.

7-17

Рабочая зона Диагностика

3.96

7.5 ММС

100: Считывание операндов

Функция

Значения в статусе PLC автоматически снимаются с платы на

повторный пуск (после выключения питания)

Способом оптимизации ввод операндов и форматов в PLC статус, Вы

можете начитать маски операнда с DOS файлов (один файл на

каждую маску).

Эти маски генерируются в специальном синтаксисе в формате ASCII.

Наименование соответствующих файлов DOS:

имя.plc

имя строго до 8 символов.

Содержание DOS файла:

[\\ комментарий ]

например// маска для контроля PLC

операнд / формат

DB0.DBB0/b

[операнд / формат]

DB1.DBW0/h

[операнд / формат] T100-D

Вы можете ввести столько комментарий и строчек операндов /

формата, сколько хотите. Однако, PLC - статус имеет ограничения и

с ММС 100 считываются только первые 10 строчек операнда /

формата.

7-18
