Тепловоз ТЭМ18ДМ. Инструкция по эксплуатации (2009 год)

299

2 Структура условного обозначения типоисполнения приставки времени.

ПВ XX X3

ПВ

ХХ

ХЗ

Буквенное обозначение приставки времени

Условное обозначение вида приставки времени

11-

приставка времени полупроводниковая

12-

приставка времени конденсаторная

Вид климатического исполнения по ГОСТ 15150—69:
У - для умеренного климата,
Т - для тропического климата

Категория размещения по ГОСТ 15150-69

3.2.1 Структура условного обозначения типоисполнения приставки времени

ПВ11Т для электрооборудования вагонов метрополитена, тепловозов и
электровозов.
ПВ11Т

Х З

Условное обозначение полупроводниковой приставки
времени

Вид климатического исполнения по ГОСТ 15150—69:
У - для умеренного климата,
Т - для тропического климата

Категория размещения по ГОСТ 15150-69

3.3 Типы и основные параметры реле приведены в табл. 1.
3.4

Номинальный ток контактов 16 А.

3.5 Номинальное напряжение контактов:
реле РЭ 16 — до 440 В постоянного тока и до 660 В переменного тока

частоты 50 и 60 Гц;

реле РЭ 16Т — 110 В постоянного тока.
Наименьшее рабочее напряжение контактов — 24 B.
Наименьший рабочий ток контактов — 0,01 А.
3.6. Исполнения реле постоянного тока допускают работу при

выпрямленном напряжении, при этом пульсация не должна превышать 8%.
Исполнения реле для тепловозов и электровозов допускают работу при
выпрямленном двухполупериодном напряжении.

3.7 Время подготовки к повторному включению реле с приставкой ПВ 11, ПВ

11Т не более 0,1 с, с приставкой ПВ 12 не более 0,3 с.

3.8 Механическая износостойкость для реле РЭ 16 не менее 20 млн. циклов

ВО, для реле РЭ 16Т — не менее 10 млн. циклов ВО.

3.9 Коммутационная износостойкость контактов в режиме нормальных

коммутаций соответствует указанной в табл. 2.

300

Таблица 2

ид р

Категор

ия

примене

ния

Номиналь

ное

рабочее

напряжени

е, В

ьн

ый

чий т

ок

Параметры нагрузки

Коммутацио

нная

износостойк

ость,

млн.циклов

АС-11

380
220

0,78

1,4

Коэффициент мощности cos



при включении - 0,7;
при отключении - 0,4

3,0

ДС-11

220

0,15

Постоянная времени 0,066 с

Д-12

220

0,15

Постоянная времени 0,04 с

дл

тр

–

110

0,7

1,2 *

Постоянная времени 0,04 с

1,0

дл

те

пл

во

зо

в и

эл

ктр

ов

зо

0,32

3,0

1,6

0,4

1,6*

0,45

1,2г

0,5

0,8

0,7

* Для двух последовательно соединенных контактов.

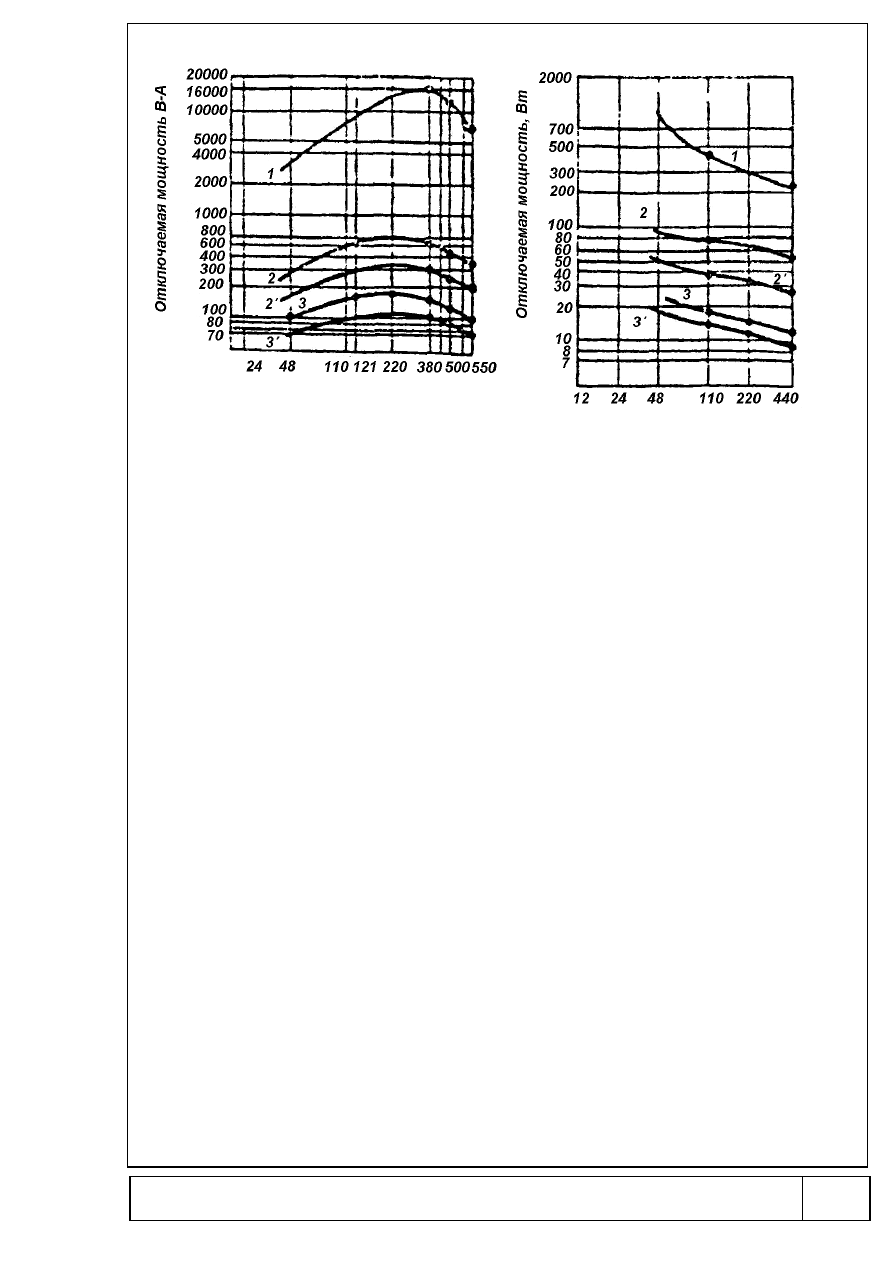

Кривые коммутационной износостойкости в зависимости от отключаемой

мощности контактов реле мри напряжениях 110, 127, 220, 380, 500 и 660 В
переменного тока и 24, 48, 110, 220 и 440 В постоянного тока приведены на
рисунке 1.

301

а)

б)

а — включаемая мощность, (соs



=0,7) в 10 раз больше отключаемой

мощности;

б — включаемая мощность равна отключаемой мощности (





0,05 с);

— предельная отключаемая мощность;

2, 2', 3, 3'

— кривые, соответствующие коммутационной износостойкости 1

млн.;

3 млн.; 6,3 млн. и 10 млн. циклов BO.

Рисунок 1.

3.10

Реле допускают работу в следующих режимах:

продолжительном;
прерывисто-продолжительном;
повторно-кратковременном с частотой включения до 1200 в час и

относительной продолжительностью включений до 40%.

3.11 Реле с приставкой ПВ 11, ПВ 11Т сохраняют работоспособность при

воздействии импульсов перенапряжений по цепи источника питания не более
пятикратного номинального напряжения длительностью 0,2 мс.

3.12 Винтовые зажимы выводов приставок времени (выводы 1, 2, 3, 4 на

схемах приложения 5) допускают до двух медных

проводников сечением от 0,5 до

1,5 мм

, зажимы контактов и катушек — до двух медных и алюминиевых

проводников сечением от 0,75 до 2,5 мм

втычным способом (без свертывания в

кольцо) — для реле РЭ 16 и при помощи кабельных наконечников с наружным
диаметром 8 мм (винтами М4) — для реле РЭ 16Т.

3.13 Расчетные обмоточные данные катушек реле приведены в табл. 3.

4 Устройство и работа

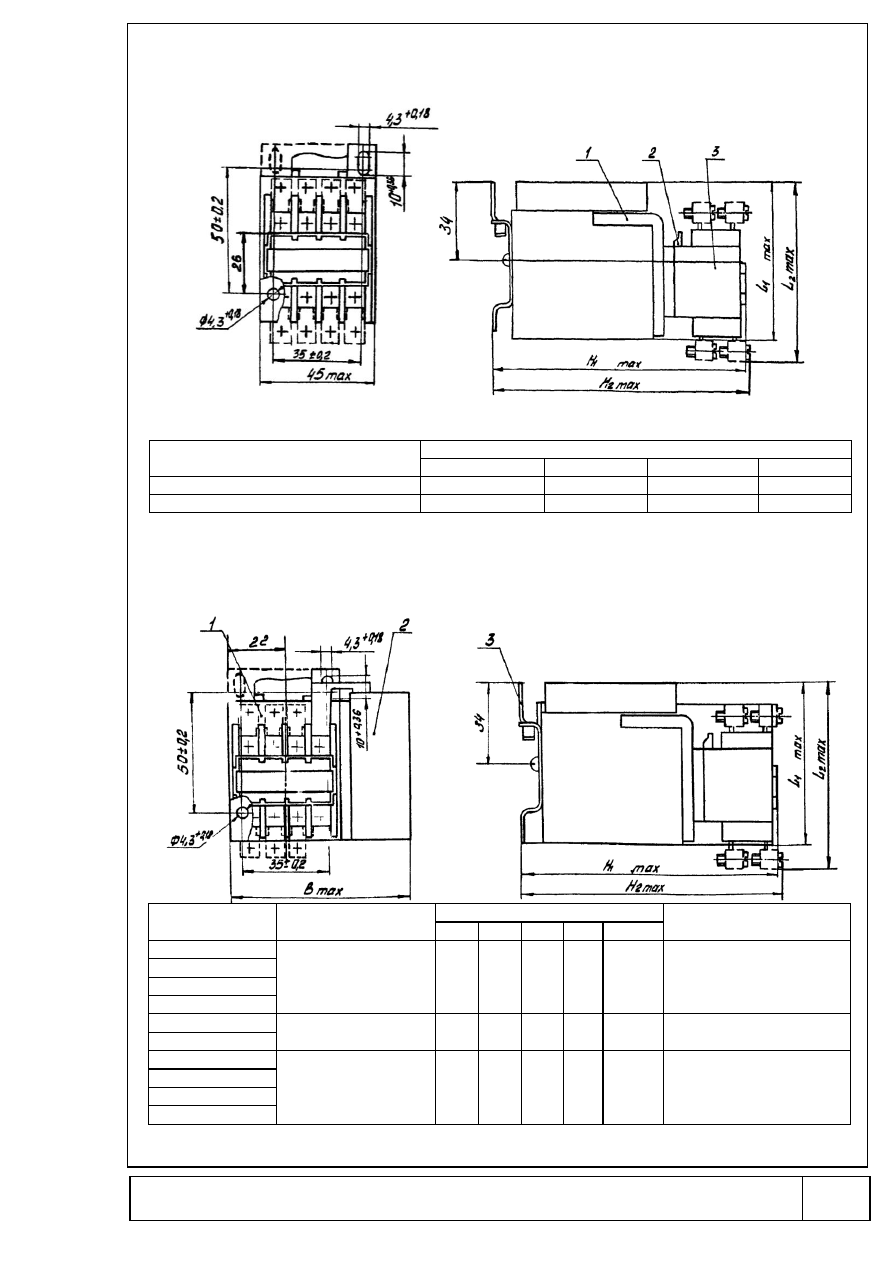

4.1 Общий вид, габаритные и установочные размеры и масса реле

приведены в приложении 1.

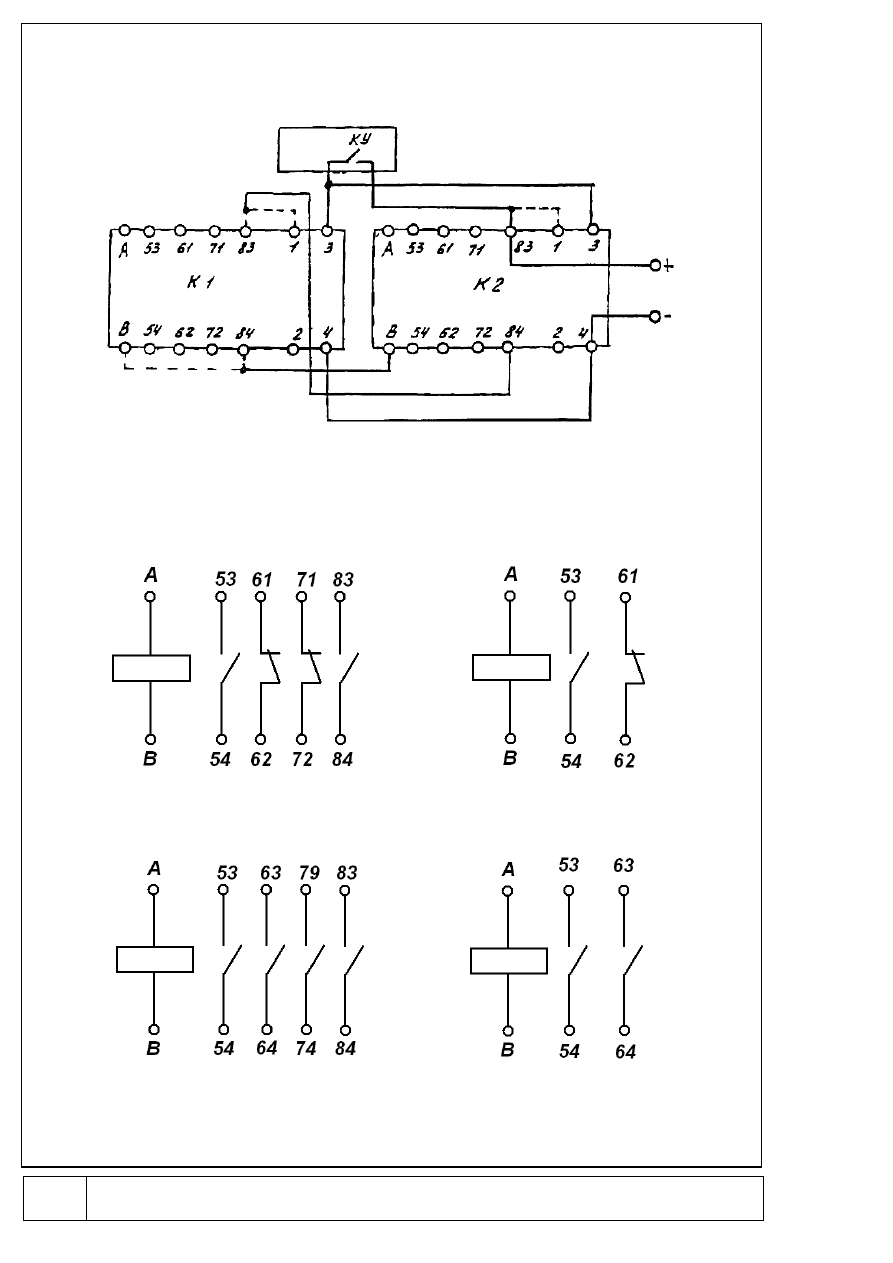

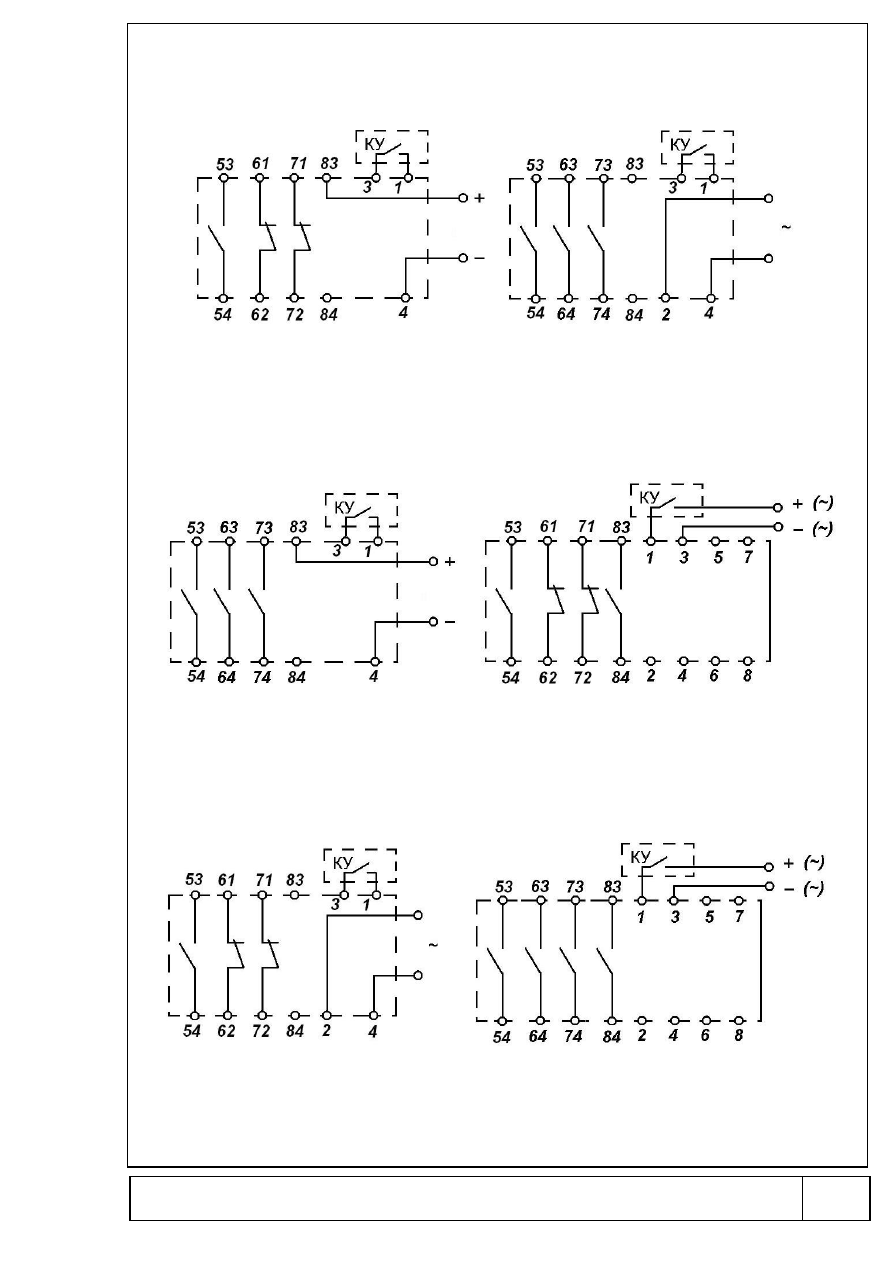

4.2 Схемы электрические принципиальные и подключений реле приведены

в приложениях 2...5.

4.3 Реле промежуточные типов РЭ16-1, РЭ 16-20-1. РЭ 16-22-!, РЭ 16-40-1,

РЭ 16Т-22-1 и РЭ i6T-40-l.

4.3.1 Реле работают на электромагнитном принципе. Электромагнит 1 реле

(рис. 1 приложения 1) выполнен с магнитной системой клапанного типа,
содержащей угольник, сердечник с насаженной на нем катушкой и якорь.

302

4.3.2 Контактная система реле 3 представляет собой приставку контактную,

в качестве которой может применяться приставка ПКЛ ТУ 16-523.554-76

Для снятия приставки при ее замене необходимо прижать защелку 2 к

корпусу и двигать приставку вверх. Установка приставок на реле осуществляется
в обратном порядке.

Растворы контактов — не менее 1,2 мм , провалы — не менее 1,2 мм.
4.3.3 Крепление рейки — винтами либо с помощью пружинной защелки на

рейке типа Р2—1 по ОСТ 16-0.684.423-82.

Таблица 3

Обозначение катушки

Номина

льное

напряже

ние, В

Диамет

провода

, мм

Число

витков

Сопроти

вление,

Ом

Климатическое исполнение

УЗ

ТЗ

БКЖИ.685 442.007

БКЖИ.685 442.007-20 24

0,25

3500

100

БКЖИ.685 442.007-01 БКЖИ.685 442.007-21 48

0,18

7000

390

БКЖИ.685 442.007-03 БКЖИ.685 442.007-23 110

0,125

15000

1780

БКЖИ.685 442.007-04 БКЖИ.685 442.007-24 ~ 220*

0,125

15000

1780

БКЖИ.681 442.007-05 БКЖИ.685 442.007-25 220*

0,09

24500

5400

БКЖИ.681 442.007-06 БКЖИ.685 442.007-26 220

0,09

28000

6500

БКЖИ.685 442.007-07 БКЖИ.685 442.007-27 75

0,16

9100

680

БКЖИ.681 442.007-08 БКЖИ.685 442.007-28 110

0,125

12100

1420

БКЖИ.681 442.007-09 БКЖИ.685 442.007-29 50

0,20

6500

320

Примечания: 1.* Для реле с приставкой ПВ 11

2. Фактические обмоточные данные катушек могут отличаться от
расчетных без ухудшений работы реле

4.4 Реле типов РЭ 16-12-2, РЭ 16-30-2, РЭ16-12-3, РЭ 16-30-3, РЭ 16Т-12-2,

РЭ 16Т-30-2. РЭ 16Т-12-3 и РЭ 16Т-30-3.

4.1 Реле содержат соответственно электромагнитное реле 1 (рис. 2

приложения 1) типов РЭ 16-22-1 пли РЭ 16-40-1 и приставку времени 2 типа ПВ
11, ПВ 11Т, установленные на едином металлическом основании 3.

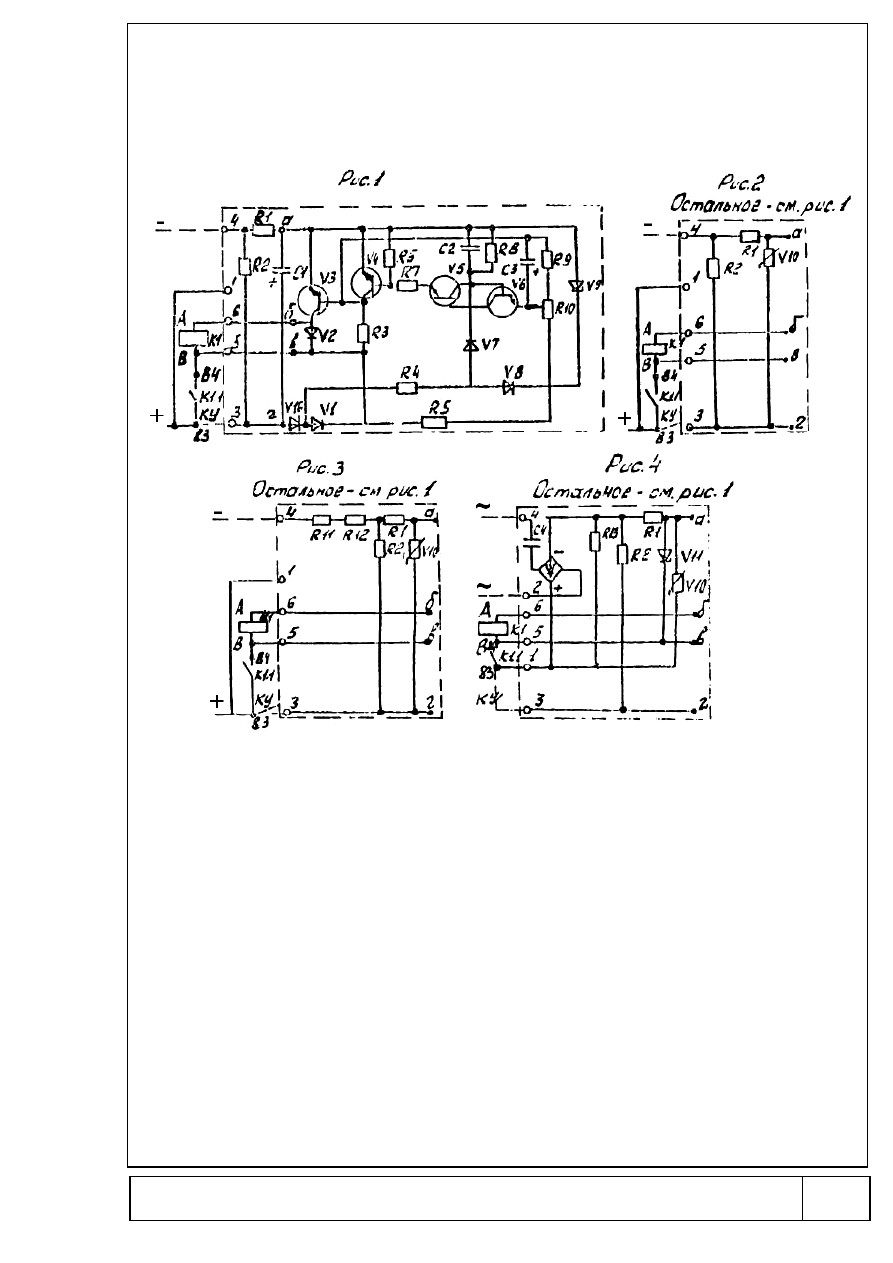

4.4.2 Схема приставки ПВ 11 (рис. 1 приложения 3) на номинальные

напряжения 24 и 48 В состоит из следующих узлов:

защитной цепочки, выполненной на конденсаторе С1, резисторе R1 и диоде

V16;

времязадавлющей цепи, выполненной на конденсаторе С2 и резисторе R8;
порогового элемента, выполненного на транзисторах V5, V6 и резисторах

R6; R7:

усилительного каскада, выполненного на транзисторе V4;
выходного транзистора V3, в коллекторную цепь которого включена обмотка

реле;

параметрического

стабилизатора

напряжения,

выполненного

на

стабилитроне V9 и балластных резисторах R4, R5;

разделительных диодов V1, V7, V8.
Схемы приставок на остальные номинальные напряжения аналогичны

описанной выше, за исключением номиналов резисторов и следующих изменений:

в схемах на 75, 110 и 220 Б вместо конденсатора С1 применен варистор

10 (рис. 2 приложения 3);

в схему на номинальное напряжение 220 В постоянного тока дополнительно

введены добавочные резисторы R11, R12 (рис. 3 приложения 3):

В схеме на номинальное напряжение 220 Б переменного тока питание

производится через выпрямительный мост V12—V15 и конденсатор С4, для
защиты выходного транзистора применен дополнительный стабилитрон V11, а

303

для разряда емкости варистора V10 применен дополнительный резистор R13
(p

иc. 4 приложения 3).

Схема приставки ПВ 11Т (рис. 2 приложения 3) аналогична схеме приставки

ПВ 11 на номинальные напряжения 75 и 110 В.
4.4.3 Реле совместно с приставкой ПВ 11, ПВ 11Т работает следующим образом.
При подаче напряжения питания появляется напряжение на элементах входной
цепи. При замыкании внешнего управляющего контакта КУ отпирается транзистор
V3

, вследствие чего срабатывает реле R1 и замыкает свой контакт

1.1

задействованный

схеме.

Одновременно

происходит

заряд

времязадающего  конденсатора  С2  через  резистор  R4  а  диод  V7  до  напряжения
стабилизации  стабилитрона  V9  и  заряд  конденсатора  С3  до  напряжения,
определяемого  положением  движка  резистора  R10.  Поскольку  потенциал  базы
транзистора  V6  выше  потенциала  эмиттера,  пороговый  элемент  находится  в
запертом  состоянии.  Ток  базы  транзистора  V4  отсутствует,  транзистор  V4
находится в запертом состоянии.

После размыкания - контакта КУ цепь заряда конденсатора С2 теряет

питание и он начинает разряжаться на резистор R8. Разряд С2 на другие
элементы схемы предотвращается диодом V7, подзаряд от источника питания —
диодами V1 и V8.

Напряжение па стабилитроне V9, резисторах R9, R10 и соответственно на

эмиттере  транзистора  V6  сохраняется  благодаря  наличию  цепи:  замкнутый
контакт  К.1.1  —  резистор  R5.  При  некотором  превышении  потенциала  эмиттера
транзистора  V6  потенциала  его  базы,  пороговый  элемент  отпирается,  что
приводит  к  отпиранию  транзистора  V4.  Транзистор  V4  шунтирует  переход
эмиттер-база  транзистора  V3,  вследствие  чего  последний  запирается  и  реле  К1
отпускает.

Вследствие

размыкания

контакта

К.1.1

схема

полностью

обесточивается.

4.4.4

Регулировка выдержки времени производится поворотом втулки,

связанной с движком регулировочного резистора, к которому имеется доступ со
стороны выводов для присоединения внешних проводников. Поворот по часовой
стрелке обеспечивает увеличение выдержки, поворот против часовой стрелки —
ее уменьшение.

4.4.5 Крепление реле — согласно п. 4.3.3.
4.5 Реле типов РЭ 16-22-4 и РЭ 16-40-4.
4.5.1

Реле содержат соответственно электромагнитные реле РЭ 16-22-1

или РЭ 16-40-1 и приставку времени ПВ 12, установленные на едином
металлическом основании.

4.5.2

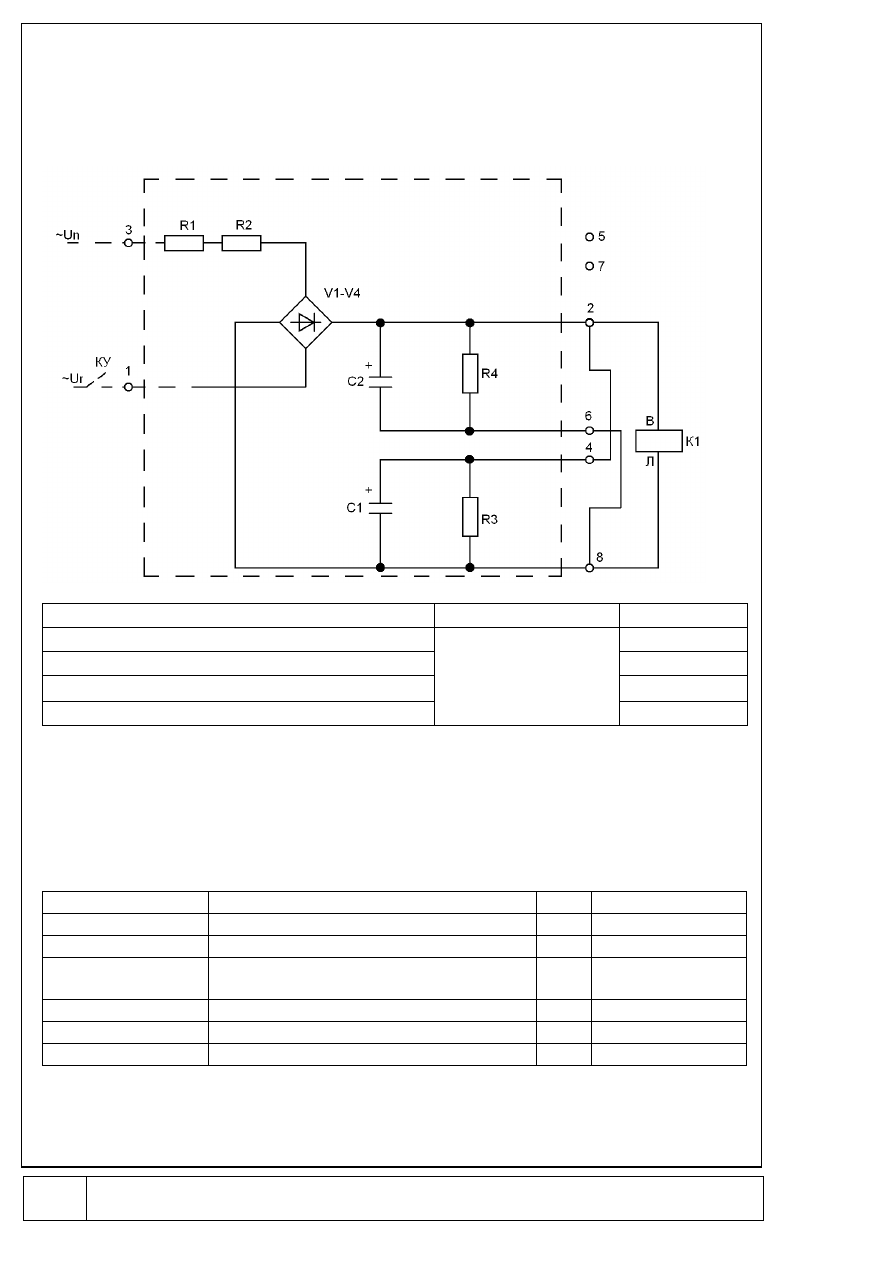

Схема приставки ПВ 12 (приложение 4) состоит из следующих

элементов:

времязадающих конденсаторов С1 и С2; ■
выпрямительного моста V1 — V4;
балластных резисторов R1 и R2;
выравнивающих резисторов R3 и R4.
4.5.3 Реле работает следующим образом:
при подаче напряжения питания замыканием управляющего контакта КУ,

постоянное или выпрямленное напряжение поступает на обмотку реле  и выводы
конденсаторов  С1  и  С2.  Происходит  срабатывание  реле  и  заряд  конденсаторов.
После  размыкания  контакта  КУ  схема  теряет  питание  и  происходит  разряд
конденсаторов  С1  и  С2  через  обмотку  реле,  что  обуславливает  возврат  реле  с
выдержкой времени.

Возможно переключение конденсаторов С1 и С2 ма параллельное,

последовательное включение или выключение я схему одного из них, что
позволяет ступенчато изменять выдержку времени.

304

При установке перемычек между выводами 2—4 и 6—8 выдержка

максимальная и соответствует приведенным в табл. 1, между выводами 4—6 и
5

—7 — минимальная и ориентировочно в 4 раза меньше максимальной, а между

выводами 5—7 и 6—8 или 5—7, и 2—4 — ориентировочно в 2 раза меньше
максимальной.

Заводом-изготовителем реле поставляются отрегулированными на

максимальную выдержку, приведенную в табл. 1.

4.5.4 Крепление — винтами.
4.6 Реле типов РЭ 16-12-2, РЭ 16-30-2, РЭ 16-12-3, РЭ 16-30-3, РЭ 16-22-4 и

РЭ  16-40-4  на  номинальное  напряжение  220  В  переменного  тока  могут  быть
использованы  в  сети  с  напряжением  380В.  При  этом  реле  должно  бы  п.
подключено  через  понижающий  трансформатор  с  номинальной  мощностью  не
менее 16 ВА,

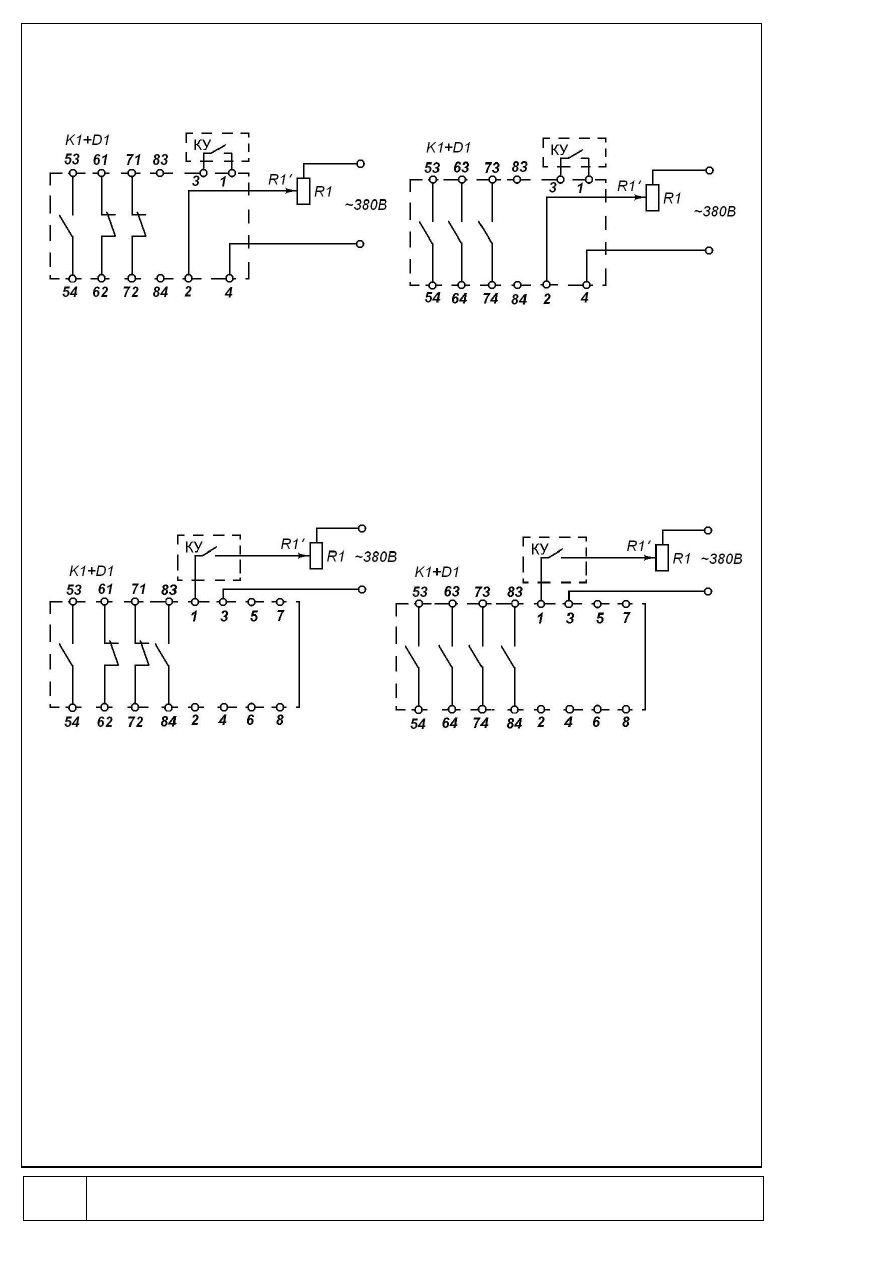

Допускается взамен понижающего трансформатора использовать делитель

напряжения. Схемы подключений реле с делителями напряжение приведены на
рисунке 7...10 приложения 5.

До подключения к схеме напряжении литания движок резистора R1

необходимо  установить  ориентировочно  в  середине  резистора.  Затем  включить
напряжение  380  В  и  в  сработанном  состоянии  реле  (ключ  КУ  замкнут)
перемещением  движка  резистора  R1  установить  входное  напряжение  220  В
между выводами 2 и 4 для реле типов РЭ 16-12-2, РЭ 16-30-2, РЭ 16-12-3 и РЭ 16-
30-

3, 1 и 3 — для реле типов Р 16-22-4 и РЭ 16-40-4.

4.7

Для повышения надежности работы в части возврата реле типов

РЭ  16Т-12-2,  РЭ  16Т-12-3  могут  быть  включены  по  схеме,  приведенной  в
приложении  1а  и  состоящей  из  двух  реле  К1  и  К2  одного  типа,  предварительно
удалив внешнюю перемычку между клеммами 84 и В реле К2. Во внешней схеме
могут  быть  использованы  как  контакты  реле  К1,  так  и  реле  К2.  При  этом
замыкающие контакты реле К1 и К2 могут быть соединены последовательно.

5 Указание мер безопасности

1 При монтаже и эксплуатации реле следует руководствоваться

требованиями

«ПУЭ»,

«Правил

технической

эксплуатации

установок

потребителей» и «Правил техники безопасности при эксплуатации установок
потребителей».

По способу зашиты человека от поражения электрическим током реле

относится к классу 0 по ГОСТ 12.2.007.0-75.

Подготовка к работе, монтаж и эксплуатация

6.1 Перед установкой и включением реле в сеть необходимо убедиться

внешним осмотром в отсутствии механических повреждений и других дефектов,
которые могут нарушить работоспособность, а также проверить соответствие
номинальных напряжений сети и реле.

6.2 Реле для электрооборудования вагонов метрополитена, тепловозов и

электровозов на установочной плоскости необходимо крепить при помощи трех
винтов. Установку остальных исполнений реле необходимо проводить двумя
винтами, расположенными по диагонали.

6.3 Для подключения реле необходимо:
для исполнения реле с полупроводниковой приставкой (РЭ16-ХХ-2, РЭ 16-

ХХ-З) между зажимами 1, 3 приставки подключить управляющий контакт внешнего
устройства;

для исполнении реле с конденсаторной приставкой (РЭ 16-ХХ-4) к зажиму 1

приставки подключить управляющий контакт внешнего устройства;

подачу питания (полярность) производить в соответствии со схемами

подключения реле, приведенными в приложении 5.

305

6.3 При

ВВОДЕ

в эксплуатацию реле РЭ 16-22-4 и РЭ 16-40-4 позже, чем

через  2  года  после  выпуска  с  завода-изготовителя  или  при  перерыве  в
эксплуатации  свыше  2  лет,  необходимо  произвести  тренировку  конденсаторов.
Для  тренировки  установить  внешние  перемычки  между  клеммами  2—4  и  6—8,
подать  номинальное  напряжение  на  клеммы  1—3  приставки  и  выдерживать

течение 2 часов. После этого проверить выдержку времени, и, при
необходимости, отрегулировать в соответствии с п. 4.5.2.

7 Маркирование и упаковка

7.1 Реле имеют маркировку с указанием:
1

) товарного знака предприятия-изготовителя;

обозначения типа и климатического исполнения;

входного номинального напряжения а вольтах;

номинальной частоты в герцах (для реле с полупроводниковой

приставкой переменного тока);

диапазона выдержки времени в секундах (для реле с приставкой

времени);

даты изготовления;

) государства-изготовителя (при поставке на экспорт). Допускается

указывать при поставке реле для нужд народного хозяйства;

степени защиты (при поставке на экспорт);

9) национального знака соответствия (для реле, сертифицируемых в

системе сертификации продукции государства-изготовителя).

Для реле с приставкой времени маркировка по пп. 7.1.3...7.1.5 должна быть

выполнена на табличке приставки времени. При наличии в заказе требования о
фиксированной выдержке времени: 1.2 или 4 с указанная выдержка времени
должна маркироваться на корпусе

приставки времени.

7.2 При маркировке катушки должно быть указано:

обозначение катушки, принятое на пред приятии-изготовителе;

номинальное напряжение в вольтах;

обмоточные данные — марка и диаметр про вода; число витков;

сопротивление в омах.

7.3 Маркировка тары по ГОСТ 14192—77.
7.4 Консервации маслами и смазками реле не подвергаются.
7.

5 Категория упаковки реле по ГОСТ 23216-78:

КУ-1 — для нужд народного хозяйства;
КУ-2 — для поставок на экспорт в страны с умеренным климатом;
КУ-3 — для поставок на экспорт в страны с тропическим климатом

8 Транспортирование и правила хранения

1 Транспортирование реле производится всеми видами транспорта, при

этом реле в транспортном таре должны быть защищены от прямого воздействия
осадков и солнечной радиации, а также надежно закреплены на транспортном
средстве; бросать упакованные изделия не допускается.

8.2 Реле должны храниться в транспортной таре предприятия-изготовителя

в сухих вентилируемых помещениях при температуре не ниже 1

С, относительной

влажности не более 80%.

9. Комплектность

9.1 В комплект поставки входят:
Реле;

306

эксплуатационная документация — «Техническое описание и инструкция по

эксплуатации» (необходимость поставки и количество экземпляров должно быть
оговорено в заказе);

документ предприятия-изготовителя, удостоверяющий, что реле прошло

приемосдаточные испытания и принято техническим контролем.

2 В качестве запасных частей по отдельным заказам, за дополнительную

плату поставляются катушки и приставки времени согласно табл. 4.

Таблица 4

Тип

реле

ом

ин

ал

ьно

вхо

но

на

пр

яж

ен

ие

Запасные части

ип

ри

ст

ав

ки

вр

еме

ни

Вы

ер

жк

вр

еме

ни

обозначение приставки времени

климатического исполнения

Обозначение катушки

климатического исполнения

У3

Т3

УЗ

ТЗ

РЭ 16-22-1

БКЖИ.685 442.007 БКЖИ.685 442.007-20

РЭ 16-40-1

-01

-21

РЭ 16-11-1

110

-03

-23

РЭ 16-20-1

220

-06

-26

РЭ 16Т-22-1

-07

-27

РЭ 16Т-40-1

110

-08

• -28

БКЖИ.687 273.001 Б КЖИ.637 273.001-20 БКЖИ.685 442.007 БКЖИ.685 442.007-20

-01

-21

-01

-21

РЭ 16-12-2

110

ПВ11 0,5...5 с

-03

-23

-03

-23

РЭ 16-30-2

220

-04

-24

-05

-25

~220

-05

-25

-04

-24

РЭ 16Т-12-2

75 ПВ11Т 0,3...3 с

-12

-32

-07

-27

РЭ 16Т-30-2

110

-13

-33

-08

-28

РЭ 16Т-12-2
РЭ 16Т-30-2

-18

-38

-09

-29

ПВ11Т 0,5...5 с

-16

-36

-07

-27

110

-17

-37

-08

-28

-06

-26

БКЖИ.685 442.007 БКЖИ.685 442.007-20

РЭ 16-12-З 48

-07

-27

-01

-21

РЭ 16-30-3 110 ПВ11 1...10С

-09

-29

-03

-23

220

-10

-30

-05

-25

~220

-11

-31

-04

-24

РЭ 16Т-12-3 75

ПВ11Т 1...10С

-14

-34

-07

-27

РЭ 16Т-30-3 110

-15

-35

-03

-28

110

ПВ12

не менее
0,23

БКЖ11.687 273.002 Б КЖИ.687 273.002-04 БКЖИ.685 442.007-03 БКЖИ.685 442-007-23

РЭ 16-22-4,
РЭ 16-40-4

220

не менее

-01

-05

-06

-26

~110

не менее
0,23

-02

-06

БКЖ11.685 442.007-03 БКЖИ.635 442.007-23

~220

не менее

-03

-07

-06 -26

307

Приложение 1

Габаритные и установочные размеры и масса реле типов

РЭ 16-22-1, РЭ 16-40-1, РЭ 16-11-1, РЭ 16-20-1, РЭ 16Т 22-1 иРЭ16Т-40-1

Массе реле РЭ 16-ХХ-1 — не более 0,55 кг,

реле РЭ 16Т-ХХ-1 — не более 0,60 кг.

Тип реле

Размеры, мм

РЭ 16-ХХ-1

120

РЭ 16Т-ХХ-1

425

Рисунок 1.

Габаритные и установочные размеры и масса реле типов

РЭ 16-ХХ-2, РЭ 16-ХХ-З, РЭ 16-ХХ-4, РЭ 16Т-ХХ-2 и РЭ 16Т-ХХ-3

Тип реле

Вид приставы

Размеры, мм

Масса, кг не более

РЭ 16-12-2

Полупроводниковая

120

0,65

РЭ 16-30-2
РЭ 16-12-3
РЭ 16-30-3
РЭ 16-22-4

Конденсаторная

125

0,75

РЭ 16-40-4

РЭ16Т-12-2

Полупроводниковая

125

0,70

РЭ 16Т-30-2
РЭ 16Т-12-3
РЭ 16Т-30-3

Рисунок 2.

310

Таблица 1

Номина

льное

напряж
ение, В

С1

СЗ

С4

-R7

-R

-V

ис.

К50-

20-

50В-

2мкФ

К50-20-

25В-

2мкФ

—

8,2

0м

кОм

2,4

кОм

330

Ом

680

Ом

2,7

кОм

—
—

КТ815В

аАО.ЗЗ6.185ТУ

—

К50-

20-

100В-

1мкФ

8,2

кОм

4,7

кОм

2,7

кОм

50*

К50-35-

160В-

4,7мкФ

6,2

кОм

3,6

кОм

КТ506Б

аАО.339.318ТУ

75*

К50-35-

160В-

4,7мкФ

0м

кОм

8,2

кОм

Н2

-1а

-1

±1

·В

110

К50-20-

25В-

2мкФ

0м

кОм

КТ940Б

аАО.336.246ТУ

110*

К50-35-

160В-

4,7мкФ

Ом 47

кОм

КТ506Б

аАО.339.518ТУ

220

–

0м

120

кОм

120

кОм

390

Ом

КТ940Л

аАО.336.246ТУ

СН2-1а-

270В

±10%В

СН2-1а-

680В

±10%В

~220,

50Гц

К50-20-

25В-

5мкФ

К73-

П-

400В-

1мкФ

кОм

—

390

кОм

Перечень элементов схем, не оговоренных в табл. 1, приведен в

приложении 4.

Примечание:'

Контакты реле на схеме условно не показаны.

В схему приставок разработчиком могут вноситься изменения без ухудшения

параметров изделия.
3. *

Для реле типов РЭ 16Т-12-2, РЭ 16Т-30-3, РЭ 16Т-30-2, РЭ 16Т-12-3.

Таблица 2

Выдержка времени, с

0.3...3

0,5...5

1...10

2,4 МОм

3,3 МОм

5,1

МО»

311

Поз.

обозначение

Наименование

Кол.

Примечание

С1

Конденсатор К50-20- см. таблицу 1

Перечень элементов для
исполнений реле типов:
РЭ 16-22-2, РЭ 16-30-3,
РЭ 16-30-2, РЭ 16-12-3

С2

Конденсатор К73-11-160В-2,2 мкф ±10%

С3

Конденсатор К50-20-см. таблицу 1

С4

Конденсатор К73-11- см. таблицу 1

Резисторы

МЛТ-0,5-СМ. табл. 1 +10% В

МЛТ-0,5-см. табл. 1 +10% В

RЗ

МЛТ-,.5-см. табл. 1 ±10% В

МЛТ-О.о-см. табл. 1 +10% В

МЛТ-1-см. табл. 1 +10% В

Rб

А\ЛТ-0,25-с.м. табл. 1 +10% В

МЛТ-0,25-ем. табл.. 1 +10% В

МЛТ-0,23-см. табл. 2 ±5% В

МЛТ-0,25-3,6 кОм ±5% В

R10

СПЗ-16-6,8 кОм ±10%

R11

МЛТ-2-см. табл. 1 ±10% В

R12

МЛТ-2-см. табл. 1 ±10% В

R13

МЛТ-0,25-см. табл. 1 ±10% В

V1, V2

Диод КД209Б

Транзистор См. табл. 1

V4, V5

Транзистор КТ3102А

Транзистор КТ203Б

V7, V8

Диод КД103Б

Стабилитрон. См. табл. 1

V10

Варистор. См. табл. 1

V11

Стабилитрон. См. табл. 1

V12-V15

Диод. См. табл. 1

V16

Диод КД209Б

С1

Отсутствует

Перечень элементов для
исполнений реле типов:
РЭ 16Т-52-2, РЭ 16Т-30-2,
РЭ 16Т-12-3, РЭ 16Т-30-3

С2

Конденсатор К73-11-160В-2,2 мкФ±10%

СЗ

Конденсатор К50-35-4,7 мкФ-160В

С4

Отсутствует

Резисторы

МЛТ-0,5-см. табл. 1±10% В

МЛТ-1-см. табл. 1±10% В

RЗ

МЛТ-1-см. табл. 1±10% В

МЛТ-0,5-см. табл. 1±10% В

МЛТ-1-см. табл. 1±10% В

RЗ

МЛТ-0.25-см. табл. 1-10% В

Р7

А1ЛТ-0,25-см. табл. 1±10% В

МЛТ-025-см. табл. 2±5% В

R10

СПЗ-38в-6,8 кОм

МЛТ-0.25-3,6 кОм ±5% В

R11, R12

Отсутствует

V1, V2

Диод КД209Б

Транзистор КТ506Б

V4, V5

Транзистор КТ3102А

Транзистор КТ203Б

V7, V8

Диод КД103Б

Стабилитрон КС518А

V10

Варистор СН2-1а-180В ±10% В

V11

Отсутствует

V12-V15

Отсутствует

R13

Отсутствует

V16

Диод КД209Б

312

Приложение 4

Схемы электрические принципиальные реле типов РЭ 16-40-4, РЭ16-22-4

Номинальное напряжение, В

С1, С2

R1, R2

110

К50-20-300

В-50 мкФ

56 Ом

220

160 Ом

~110

50 Гц

120 Ом

~220

50 Гц

470 Ом

Примечания:

Контакты реле на схеме условно не показаны.

В схему приставок разработчиком могут вноситься изменения без ухудшения

параметров изделия.

Поз. обозначение

Наименование

Кол.

Примечание

С1

Конденсатор К50-20-см. таблицу

С2

К50-20-см. таблицу

Резистор
МЛТ-2-см. таблицу±10% В

МЛТ-2-см. таблицу±10% В

R3, R4

МЛТ-0,5-560 кОм± 10% В

V1-V4

Диод КД209Б

Тепловоз ТЭМ18ДМ. Инструкция по эксплуатации (2009 год) - часть 69
