Тепловоз ТЭМ18ДМ. Инструкция по эксплуатации (2009 год) - часть 68

283

1 -

колодка; 2 - траверса; 3 - мостик контактный; 4 - пружина;

5 -

колодка; 6 - пружина; 7 - контакт; 8 - скоба

Рисунок 3 – Система контактов вспомогательной цепи.

Тип контактора

А - вертикальная установочная ось.
1 -

кулачок; 2 - скоба; 3 - пружина; 4 - болт

МК 1,2; МК З-20Д

155 ± 2

МК З,4; МК З-20
МК 4-20

185 ± 2

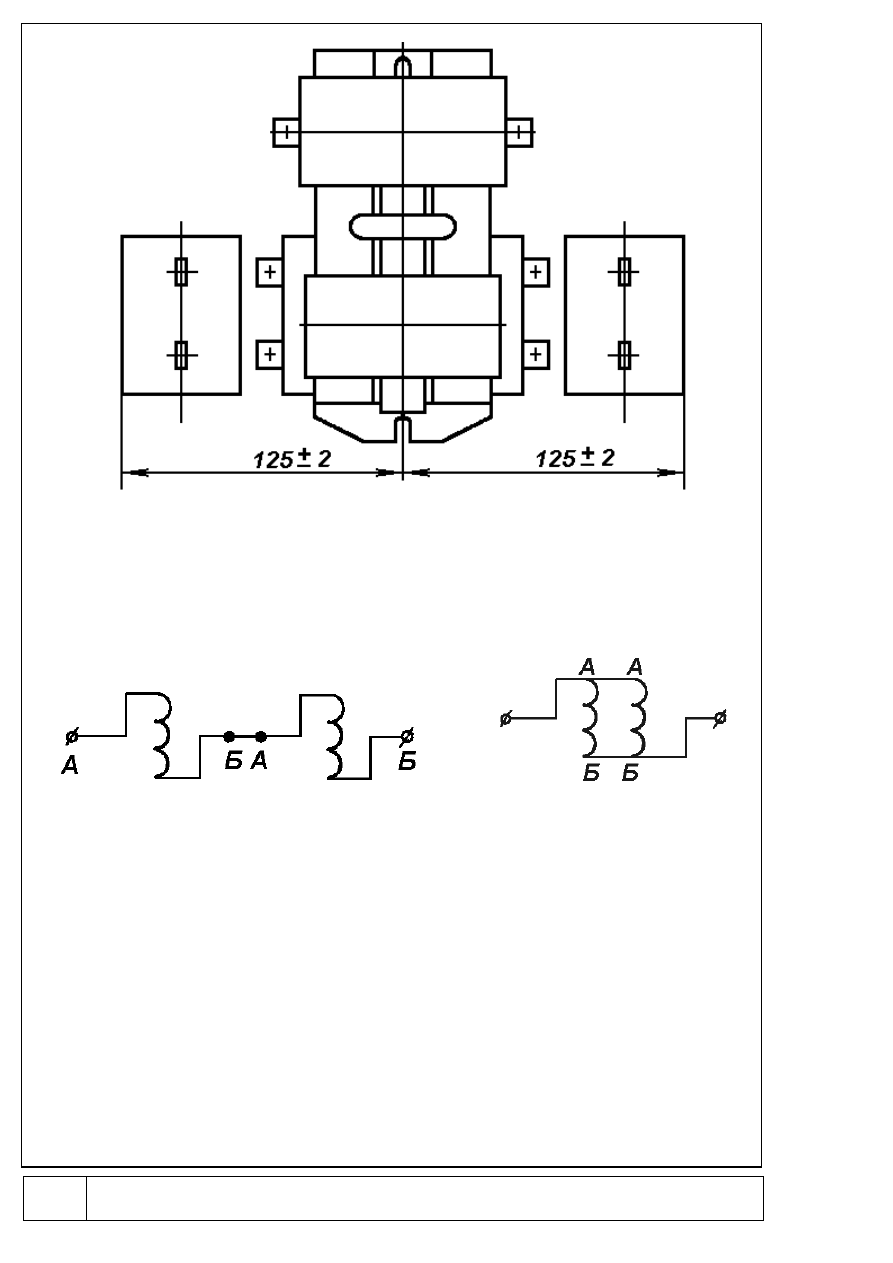

Рисунок 4 – Взаимное расположение механически сблокированных контакторов

МК 1, МК 2, МК 3, МК 4, МК 3-20, МК 4-20.

284

Величина

контактора

Б, мм

В, мм

Г, мм

А - вертикальная установочная ось.
Отверстия Г и Ø 20 для вывода
проводников сверлить только при
заднем монтаже.

МК1А, МК1Б
МК2А, МК2Б
МК3-20Л

65 ±1 130 ± 1

Ø 20Н14

МК3А, МК3Б
МК3-20

105 ± 1 210 ± 1

Ø 20Н14

МК4А, МК4Б
МК5-01
МК4-20

115 ± 1 230 ± 1

Ø 30Н14

Рисунок 5 – Сверление отверстий при установке контактора на панелях.

Рисунок 6 – Установка контактора на металлических рейках, расположенных

на расстоянии 150 мм.

285

Исполнение

Материал

Покрытие

Общепромышленное

Лист

Б-ПН-3,0 ГОСТ 19903-74

Ц. 15 хр.

Тропическое

5-III-

Н-10 кл. ГОСТ 16523-70

Рисунок 7 – Скоба.

Величина контактора

А,

Б,

МК1А, МК1Б

185

МК2А, МК2Б

205

МК3А, МК3Б
МК3-20, МК4А
МК4Б, МК4-20
МК3-20Д

205

Рисунок 8 – Размеры ионизированного пространства.

286

Рисунок 9 – Место, необходимое для снятия втягивающих катушек.

а)

б)

а) последовательное соединение на номинальные
напряжения 48, 50*, 75, 110 и 220 В.
б) параллельное соединение на номинальное напряжение 24 В (27 В) **

* На напряжение 50 В используются катушки на напряжение 48 В.

** На напряжение 27 В используются катушки на напряжение 24 В.

Рисунок 10 – Электрические схемы соединения втягивающих катушек

в двухкатушечных контакторах.

287

а) разомкнутое состояние контактов;
б) замкнутое состояние контактов;
А - раствор контактов;
Б - провал контактов;
Г - направление действия динамометра;
Д - место подкладки бумаги для определении начального нажатия;
1. Петля из нити

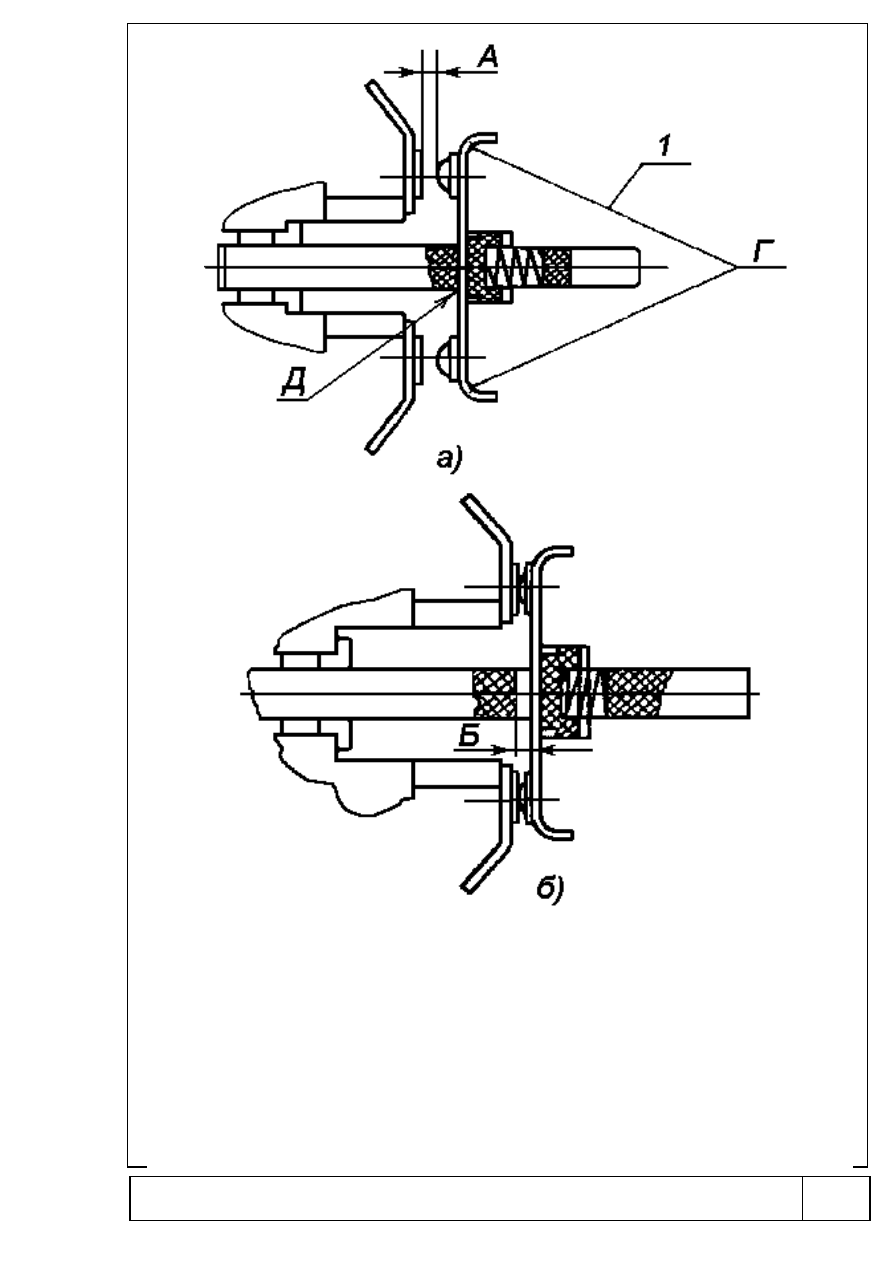

Рисунок 11 – Схема определения основных контактных параметров.

288

Наименов

ание

запасных

частей

Тип контактора

Обозначение


для районов с

умеренным

климатом

для районов с

тропическим

климатом,

УХЛ

Контакты главной цепи

Контакт
неподвиж
ный
(скоба)

МК1А, МК2А,
МК1-20М

5ЛХ. 140.028 5ЛХ.140.028-01

МК1Б, МК2Б

5ЛХ.140.028-02 5ЛХ140.028-03

МК3А, МК3-20

5ЛХ.140.142 5ЛХ.140.142-01

МК4А, МК4-20
МК5-01

5ЛХ.140.142-02 5ЛХ.140.142-03

МК3Б -у

5ЛХ.140.142-04 5ЛХ.140.142-05

МК4Б

5ЛХ.140.142-06 5ЛХ.140.142-07

МК1-20Д

5ЛХ.140.100 5ЛХ.140.100-01

МК1-20А,
МК2-20 А для
перемен. тока
главной цепи

5ЛХ.140.100-02 5ЛХ.140.100-03

МК1-20Б,
МК2-20БДЛЯ
перемен. тока
главной цепи

5ЛХ.140.100-04 5ЛХ.140.100-05

МК2-30А
МК3-20Д

5ЛХ.551.079 5ЛХ.551.079-01

МК2-30Б

5ЛХ.551.079-02 5ЛХ.551.079-03

Мостик
контактны
й

МК1А,МК2А
МК3-20Д,
МК1-20М

5ЛХ.553.012 5ЛХ.553.012-01

МК1Б,МК2Б

5ЛХ.553.012-04 5ЛХ.553.012-05

МК3А, МК3-20

5ЛХ.553.040 5ЛХ.553.040-01

МК4А, МК4-20
МК4-22

5ЛХ.553.040-02 5ЛХ.553.040-03

МК3Б

5ЛХ.553.040-04 5ЛХ.553.040-05

МК4Б

5ЛХ.553.040-06 5ЛХ553.040-07

МК5-01

5ЛХ.553.040-08 5ЛХ.553.040-09

МК1-20Д

5ЛХ.553.012-02 5ЛХ.563.012-03

Колодка МК1А, МК2А

МК1Б, МК2Б
МК1-20Д
МК3-20Д,
МК1-20М

8ЛХ.143.105

8ЛХ.143.105-01

МК3-20, МК4-20
МК3А, МК3Б
МК4А, МК4Б
МК5-01

8ЛХ.143.436

Траверса
однополю
сная

МК1А, МК2А,
МК1Б, МК2Б

5ЛХ.777.032 5ЛХ.777.032-01

МК3А, МК3Б
МК4А, МК4Б

5ЛХ.777.088 5ЛХ.777.088-01

МК1А,МК2А для 5ЛХ.777.032-02 5ЛХ.777.032-02

289

Наименов

ание

запасных

частей

Тип контактора

Обозначение


для районов с

умеренным

климатом

для районов с

тропическим

климатом,

УХЛ

тепловозов
МК3А, МК4А для
тепловозов

5ЛХ.777.088-02 5ЛХ.777.088-02

Траверса
двухполюс
ная

МК1А, МК2А,
МК1Б, МК2Б
МК1-20Д,
МК1-20М

5ЛХ.777.010 5ЛХ.777.010-01

МК3-20, МК4-20

5БК.777.022 5БК.777.022-01

МК1А, МК2А для
тепловозов

5ЛХ.777.010-02 5ЛХ.777.010-02

Траверса
трехполюс
ная

МК1-30А,
МК1-30Б

1 5ЛХ.777.041 5ЛХ.777.041-01

МК2-30А
МК2-30Б
МК3-20Д

5ЛХ.777.070 5ЛХ.777.070-01

Контакты вспомогательной цепи

Контакт
неподвиж
ный

МК1.МК2,
МК3, МК4,
МК5-01

5ЛХ.550.092 5ЛХ.550.092-01

МК1-55 МК1-66
МК1-84

5ЛХ.550.070 5ЛХ.550.070-01

Мостик
контактны
й

МК1.МК2, МК3,
МК4, МК5-01

5ЛХ.553.048-02 5ЛХ.553.048-03

МК1-55 МК1-66
МК1-84

5ЛХ.553.028 5ЛХ.553.028-01

Траверса
двухконта
ктная

МК1А,МК2А
МК3А, МК3Б
МК4А, МК4Б
МК1Б МК2Б

ЛХ.777.039 5ЛХ.777.039-01

Траверса
четырехко
нтактная

МК5-01, МК3-20
МК1А, МК1Б
МК2А, МК2Б
МК3А, МК3Б
МК4А, МК4Б
МК1-20Д, МК4-20
МК3-20Д,
МК1-20М

БКЖИ.301.344.

016

БКЖИ.301.344.

016-01

290

Приложение 1

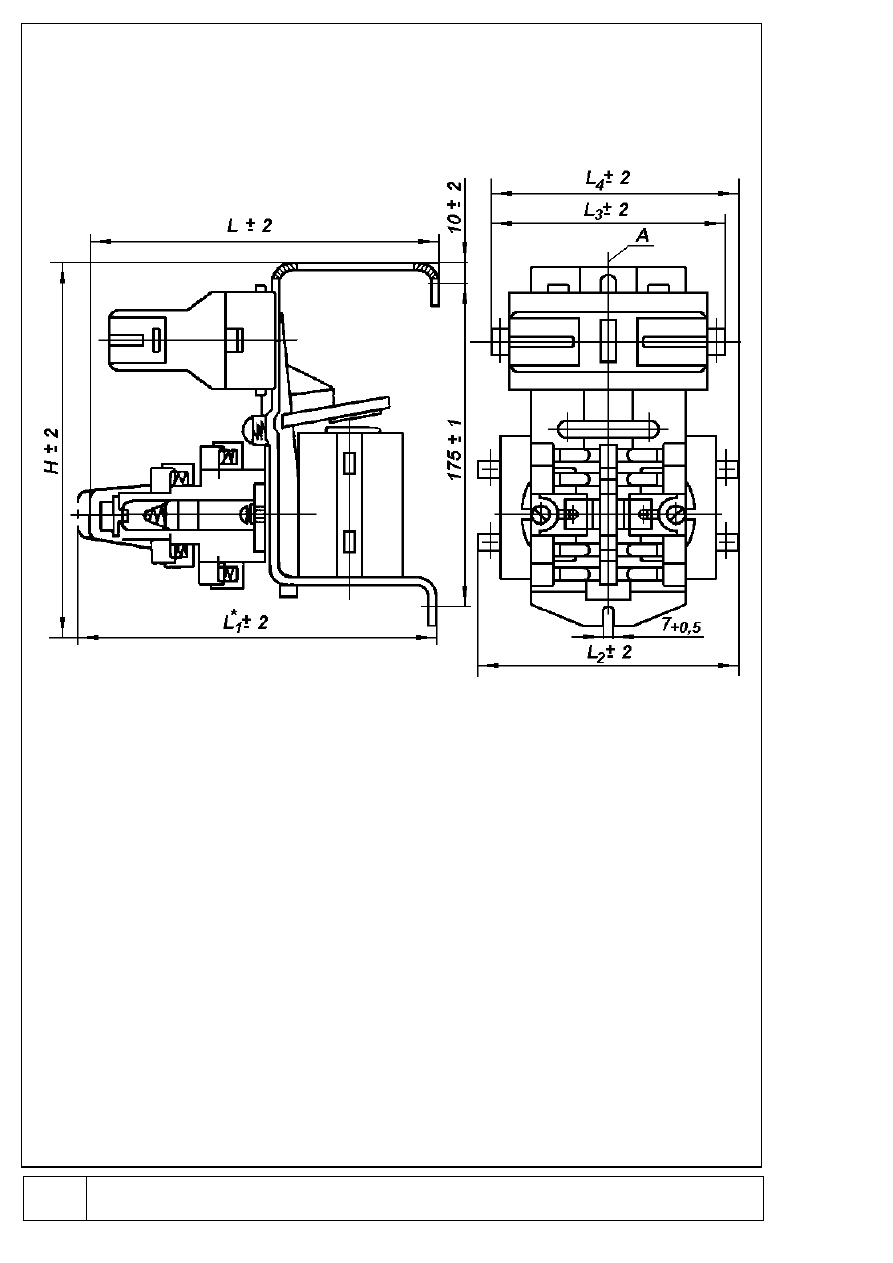

Габаритные и установочные размеры контакторов МК

А - вертикальная установочная ось.
* При притянутом якоре.

291

Тип аппарата

Масса, кг,

не более

мм

од

но

вк

ча

ще

ка

ту

ко

од

но

вк

ча

ще

ка

ту

ко

опо

ни

т,

се

рде

чн

ик

ом

ву

вк

ча

щи

ка

ту

ка

од

но

вк

юч

аю

ще

ка

ту

ко

од

но

вк

юч

аю

ще

ка

ту

ко

опо

ни

т,

се

рде

чн

ик

ом

ву

вк

ча

щи

ка

ту

ка

МК1-10У3А, МК1-10Т3А, МК1-10УХЛ3А
МК1-10У3Б, МК1-10Т3Б, МК1-10УХЛ3Б
МК2-10У3А, МК2-10Т3А, МК2-10УХЛ3А
МК2-10У3Б, МК2-10Т3Б, МК2-10УХЛ3Б

195

174

182

130

138*

2,8

3,6

МК1-01У3А, МК1-01Т3А, МК1-01УХЛ3А
МК1-01У3Б, МК1-01Т3Б, МК1-01УХЛ3Б
МК2-01 У3А, МК2-01Т3А, МК2-01УХЛ3А
МК2-01У3Б, МК2-01Т3Б, МК2-01УХЛ3Б

182

134

138*

3,2

МК1-11У3А, МК1-11Т3А, МК1-11УХЛ3А
МК1-11У3Б, МК1-11Т3Б, МК1-11УХЛ3Б
МК2-11У3А, МК2-11Т3А, МК2-11УХЛ3А
МК2-11У3Б, МК2-11Т3Б, МК2-11УХЛ3Б

202

170

138*

4,05

МК1-20МУ3, МК1-20МТ3. МК1-20МУХЛ3
МК1 -20У3А, МК1-20Т3А, МК1-20УХЛ3А
МК1-20У3Б, МК1-20Т3Б, МК1-20УХЛ3Б
МК2-20У3А, МК2-20Т3А, МК2-20УХЛ3А
МК2-20У3Б, МК2-20Т3Б, МК2-20УХЛ3Б

195

174

182

134

138*

3,55

3,95

МК1-02У3А, МК1-02Т3А. МК1-02УХЛ3А
МК1-02У3Б, МК1-02Т3Б, МК1-02УХЛ3Б
МК2-02У3А, МК2-02Т3А, МК2-02УХЛ3А
МК2-02У3Б, МК2-02Т3Б, МК2-02УХЛ3Б

185

МК1-21У3А, МК1-21Т3А, МК1-21УХЛ3А
МК1-21У3Б, МК1-21Т3Б, МК1-21УХЛ3Б

202

169

138*

4,4

МК1-22У3А, МК1-22Т3А, МК1-22УХЛ3А
МК1-22У3Б, МК1-22Т3Б, МК1-22УХЛ3Б

4,7

МК1-30У3А, МК1-30Т3А, МК1-30УХЛ3А
МК1-30У3Б, МК1-30Т3Б, МК1-30УХЛ3Б
МК2-30У3А, МК2-3013А, МК2-30УХЛ3А
МК2-30У3Б, МК2-30Т3Б, МК2-30УХЛ3Б

202

174

182

138*

4,2

МК3-20ДУ3, МК3-20ДТ3, МК3-20ДУХЛ3

4,1

МК1-55У3А, МК1-55Т3А, МК1-55УХЛ3А
МК1-55У3Б, МК1-55Т3Б, МК1-55УХЛ3Б

202

182

137

3,2

МК1-66У3А. МК1-66Т3А. МК1-66УХЛ3А
МК1-66У3Б, МК1-66Т3Б. МК1-66УХЛ3Б
МК1-84У3А, МК1-84Т3А, МК1-84УХЛ3А
МК1-84У3Б, МК1-84Т3Б, МК1-84УХЛ3Б

138*

3,7

МК5-01У3, МК5-01Т3, МК5-01УХЛ3

195

182

159

3,8

МК3-10У3А, МК3-10Т3А, МК3-10УХЛ3А
МК3-10У3Б, МК3-10Т3Б, МК3-10УХЛ3Б

195

174

182

145

3,8

МК3-01У3А, МК3-01Т3А, МК3-01УХЛ3А
МК3-01У3Б, МК3-01Т3Б, МК3-01 УХЛ3Б

182

МК3-11У3А, МК3-11Т3А, МК3-11 УХЛ3 А
МК3-11У3Б, МК3-11Т3Б, МК3-11УХЛ3Б

202

172

4,5

МК4-10У3А, МК4-10Т3А, МК4-10УХЛ3А
МК4-10У3Б, МК4-10Т3Б, МК4-10УХЛ3Б

195

174

182

156

3,9

МК4-01У3А, МК4-01Т3А, МК4-01УХЛ3А
МК4-01У3Б, МК4-01Т3Б, МК4-01УХЛ3Б

182

МК4-11У3А, МК4-11Т3А, МК4-11 УХЛ3 А
МК4-11У3Б, МК4-11Т3Б. МК4-11 УХЛ3Б

204

174

156

4,6

МК1-20ДУ3, МК1-20ДТ3, МК1-20ДУХЛ3

195

174

182

130

3,06

МК1-20У3, МК1-20Т3, МК1-20УХЛ3

205

174

182

145

4,15

МК4-20У3, МК4-20Т3, МК4-20УХЛ3

205

174

182

156

4,25

МК4-22У3

208

174

182

158

5,7

* 140

– для контакторов с параллельным соединением катушек.

292

Приложение 2

МК1-30А, 380 В, 1200 «ВО» в час ПВ = 2,78%

МК1-30А, 500 В, 1200 «ВО» в час ПВ = 2,78%

МК1-20А. 380 В. 1200 «ВО» в час ПВ = 2,78%

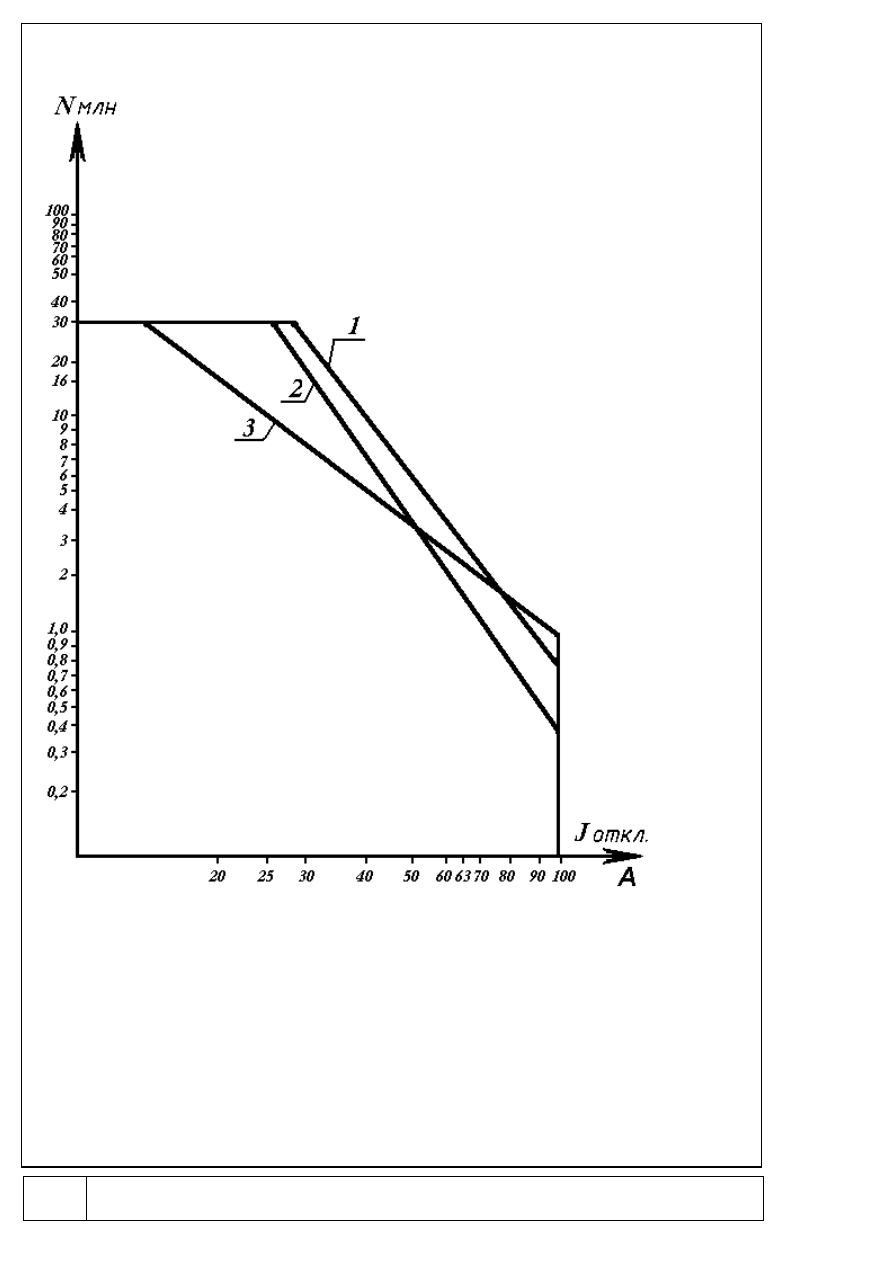

Рисунок 1 – Графики коммутационной износостойкости контакторов МК1-20А и

МК1-30А в функции отключаемого тока при работе в режиме АС4.

293

н. р. = 220 В Частота 1200 циклов/час. ПВ = 40%

МК1-10А режим ДС3 3. МК1-10А режим ДС2

МК1-20А режим ДС3 4. МК1-20А режим ДС2

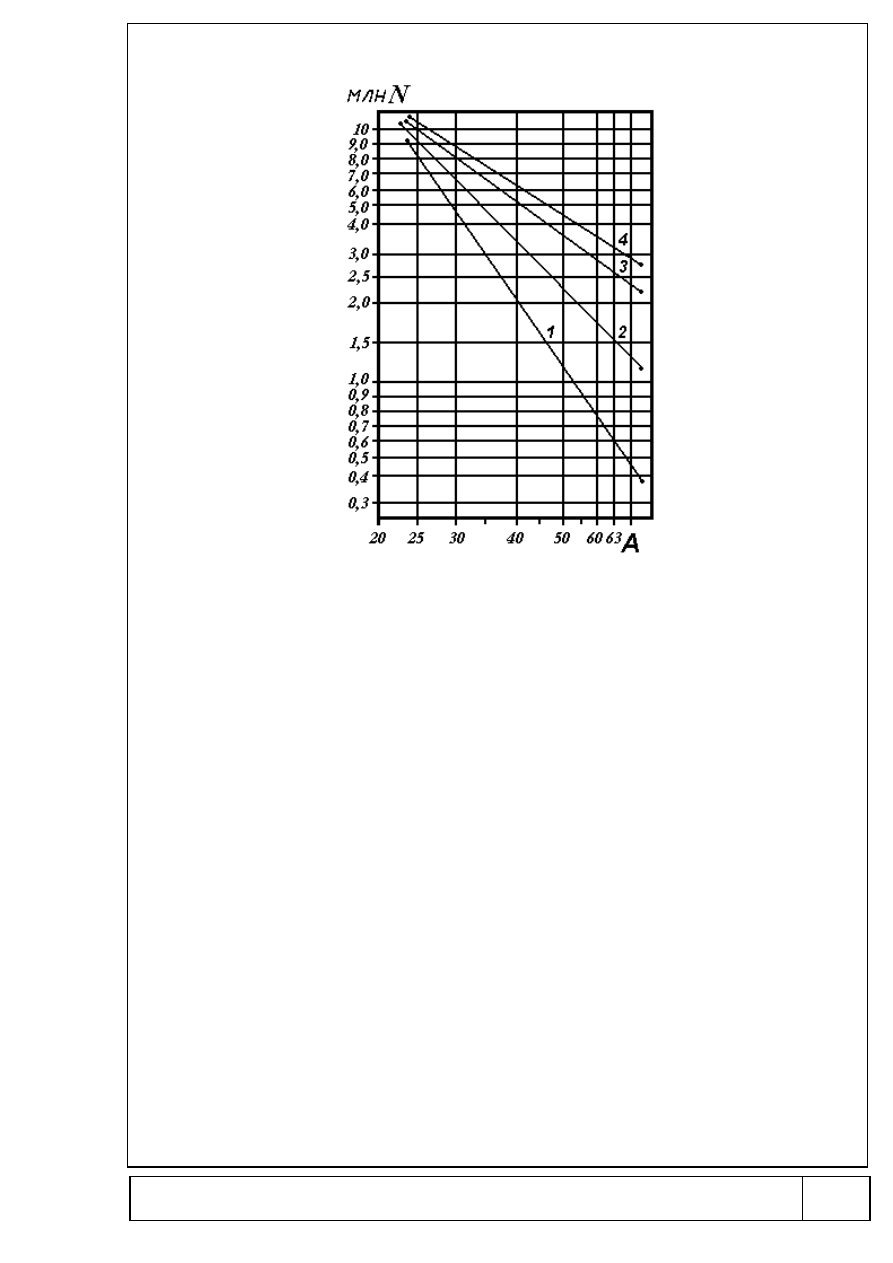

Рис. 2. График коммутационной износостойкости контакторов в функции

отключаемого постоянного тока.

294

МК1-30А. 380 В, 1200 «ВО» в час ПВ = 40%

МК1-30А, 500 В, 1200 «ВО» в час ПВ = 40%

МК1-20А, 380 В, 1200 «ВО» в час ПВ = 40%

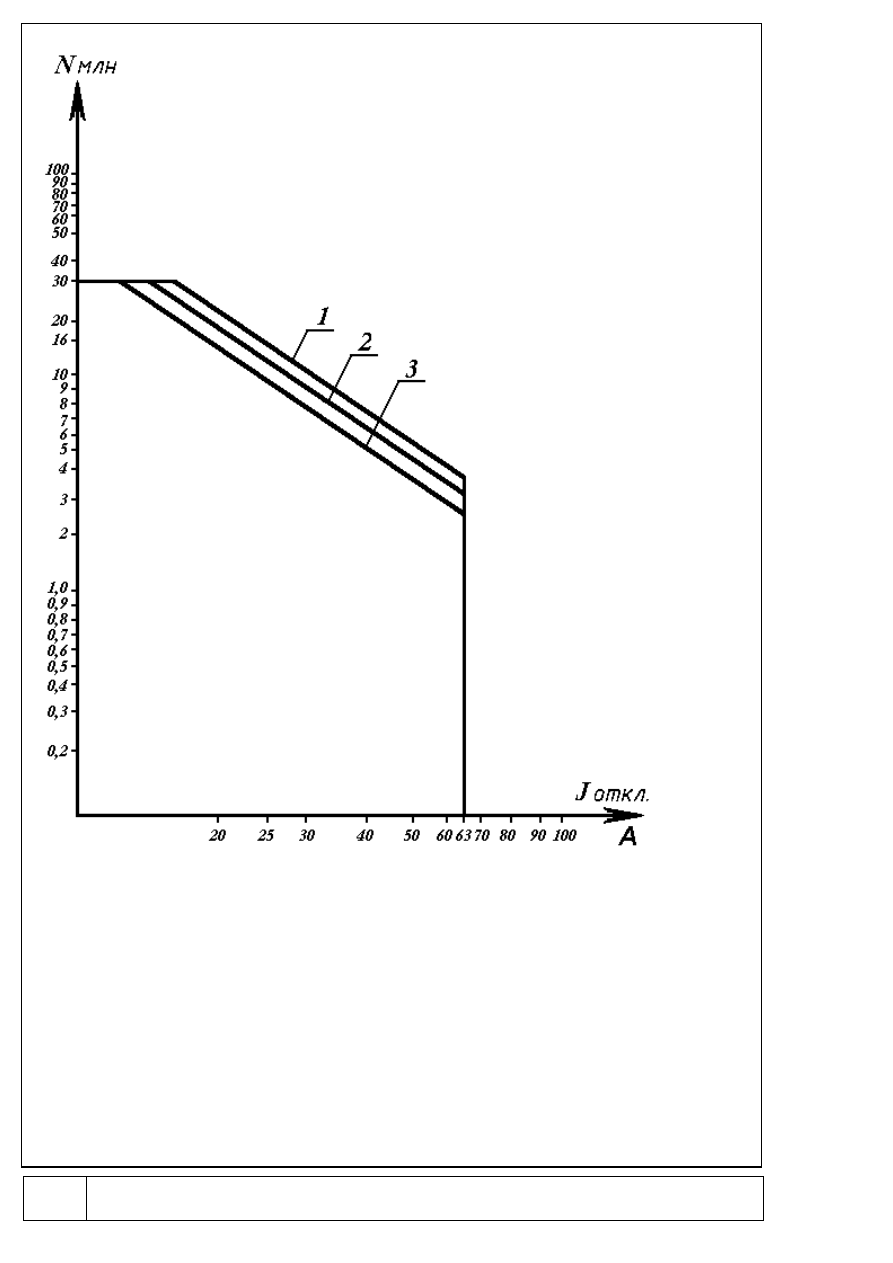

Рисунок – Графики коммутационной износостойкости контакторов МК1-20А

и МК1-30А в функции отключаемого тока при работе в режиме АСЗ.

295

Приложение 3

Обмоточные данные втягивающих катушек

Обозначение

катушек

ном.,

Провод

Число

витков

Сопрот
ивлени

е, Ом

Тип изделия (исполнения по

магнитной системе)

5ЛХ.522.045

-01*

ПЭТВ2 Ø 0,45 2160

Контакторы двухкатушечные:
МК1 -02А, МК1-02Б, МК1 -11
А, МК1-11Б,МК1-21А,МК1-
21Б, МК1-30А,

-02**

-03*

ПЭТВ2 Ø 0,315 4100

116

МК1-30Б, МК2-02А, МК2-02Б,
МК2-11А, МК2-11Б,МК2-30А,
МК2-30Б, МК5-01, МК3-20,
МК4-20 МК3А, МК3Б, МК4А,
МК4Б, МК3-20Д МК1-66А,
МК1-66Б, МК1-84А, МК1-84Б

-04** -05*

ПО ПЭТВ2 Ø 0,224 8100

440

Контакторы двухкатушечные
для подвижного транспорта:
МК1-01А, МК2-01А МК1-10А,
МК1-20А, МК2-10А, МК2-20А

-12 -13* 37,5

ПЭТВ2 Ø 0,40 2800

Контакторы двухкатушечные:
МК1-02А, МК1-11 А, МК1-30А,
МК2-02А, МК2-11 А, МК2-30А,
МК3А, МК3Б, МК4А, МК4Б,
МК5-01 МК3-20, МК4-20
Контакторы двухкатушечные
для подвижного транспорта:
МК1-01А, МК2-01А, МК1-20М,
МК1-10А, МК1-20А, МК2-10А,
МК2-20А

-14 -15* 110

ПЭТВ2 Ø 0,25 6800

300

С одной катушкой МК1-20Д

-16

-17*

ПЭТВ2 Ø 0,56 1600 14,50

Контакторы с одной катушкой
и дополнительным
сердечником:

-18

снизу
ПЭТВ2 Ø 0.40

1900

МК1-01А, МК1-01Б, МК2-01А,
МК2-01Б, МК1-20А, МК1-20Б,
МК2-20А, МК2-20Б, МК-55А,
МК1-55Б

-19*

ПЭТВ2 Ø 0,355
сверху

1100

-20

-21*

220

ПЭТВ2 Ø 0,18 13000 1200

Контакторы с одной
катушкой: МК1-10А,МК1-10Б,
МК2-10А, МК2-10Б

-27 -28* 55

ПЭТВ2 Ø 0,315 4700

128

Контакторы двухкатушечные
для подвижного транспорта:
МК1÷МК4

-31 55

ПЭТВ2 Ø 0,355 3700

Контакторы МК 1 -22А,
МК 1-22Б

-34 12

ПЭТВ2 Ø 0,8

800

3,55

Контакторы МК4-22

* Для тропического исполнения.
** За исключением контакторов для подвижного транспорте.

296

Раздел XIII
Реле промежуточные PЭ16 и РЭ16Т

1 Введение

1.1 Настоящее «Техническое описание к инструкция по эксплуатации»

распространяется  на  реле  РЭ  16  и  РЭ  16Т,  содержащие  реле  типов  РЭ  16-11-1,
РЭ 16-20-1, РЭ 15-22-1, РЭ 16-40-1, РЭ16Т-22-1, РЭ16Т-40-1 (промежуточные без
приставок  времени), реле  типов  РЭ 16-12-2,  РЭ  16-30-2,  РЭ  16-12-3,  PЭ  16-30-3,
PЭ  16T-12-2,  PЭ  16T-30-2,  РЭ  16Т-12-3  и  РЭ  16Т-30-3  (промежуточные  с
приставкой  полупроводниковой  типа  ПВ  11,  ПВ11Т,  обеспечивающей  выдержку
времени  на  возврат  после  размыкания  входной  командной  цепи  при
предварительно поданном напряжении питания) и реле типов РЭ 16-22-4 и РЭ 16-
40-

4 (с приставкой конденсаторной типа ПВ 12, обеспечивающей выдержку

времени реле на возврат после отключения напряжения питания).

1.2 Надежность и долговечность реле обеспечивается не только качеством

самого изделия, но и правильным соблюдением режимов и условий эксплуатации,
поэтому выполнение всех требований, изложенных в настоящем ТО, является
обязательным.

2 Назначение

2.1

Реле предназначены для применения в схемах НКУ электроприводов,

в том числе и крановых, а также в электрооборудовании вагонов метрополитена и
в схемах управления электроприводами тепловозов и электровозов.

2.2

Виды климатического исполнения УЗ и ТЗ по ГОСТ15150-69 при

значения климатических факторов, указанных в 2.3. Реле климатического
исполнения УЗ пригодны для эксплуатации в условиях, нормированных для
исполнения УХЛ4 для кра

НОВ

УХЛЗ.1

для метро, кроме того реле для тепловозов

и электровозов допускают эксплуатацию при установке в комплектные устройства
климатического исполнения УХЛ2 и Т2.

2.3 Реле предназначены для работы в следующих условиях:
температура окружающего воздуха от минус 40 до 55°С: для реле,

поставляемых для электрооборудования вагонов метрополитена, для тепловозов
и электровозов - от минус 50 до 60

С, при этом допускается транспортирование и

хранение реле, в том числе и эксплуатационное при температуре минус 60

высота над уровнем моря не более 2000 м.
Реле РЭ16 допускают работу на высоте от 2000 до 4300 м при температуре

окружающей среды не более 35° С в цепях с номинальным напряжением
контактов до 380 В переменного тока частоты 50 или 60 Гц и до 220 В постоянного
тока.

окружающая среда - невзрывоопасная, не содержания пыли, агрессивных

газов и паров в концентрациях, разрушающих металлы и изоляцию; внешних
механических воздействий, не превышающих значений, соответствующих группе
условий эксплуатации — М7 по ГОСТ 17516-72 — для реле РЭ 16, М25 по ГОСТ
17516-72

— для реле РЭ 16Т;

рабочее положение в пространстве - на вертикальной плоскости,

допускаемое отклонение от рабочего положения – не более ±15° в любую сторону
для  реле,  предназначенных  для  тепловозов,  и  не  более  5°  для  остальных
исполнений  реле,  при  этом  реле  для  электрооборудования  вагонов
метрополитена,  для  тепловозов  и  электровозов  должны  устанавливаться  на
вертикальной  плоскости,  параллельной  направлению  движения  подвижного
состава;

степень защиты реле IР00 по ГОСТ 14254-80.

297

298

3 Технические данные

3.1 Структура условного обозначения типоисполнения реле РЭ 16.

РЭ 16

ХХ

ХХЗ

Условное обозначение серии

Условное обозначение вида реле — реле
промежуточное

Количество замыкающим и размыкающих контактов:

— 1 замыкающий и 1 размыкающий;

— 2 замыкающих и 2 размыкающих;

— 4 замыкающих;

— 1 замыкающий и 2 размыкающих;

— 3 замыкающих

Условное обозначение по наличию приставки
времени:

реле без приставки времени;

реле с полупроводниковой при ставкой ПВ 11 с

выдержкой времени до 5 с;

реле с полупроводниковой при ставкой ПВ 11 с

выдержкой времени до 10 c;

реле с конденсаторной приставкой ПВ 12.

Вид климатического исполнения по ГОСТ 15150-69:
У - для умеренного климата,
Т - для тропического климата

Категория размещения по ГОСТ 15150-69

3.1.1 Структура условного обозначения типоисполнения реле РЭ16Т для

электрооборудования вагонов метрополитена, тепловозов и электровозов.
РЭ 16Т

ХХ

ХХЗ

Условное обозначение вида реле — реле
промежуточное

Количество замыкающим и размыкающих контактов:

— 2 замыкающий и 2 размыкающий;

— 4 замыкающих;

— 1 замыкающий и 2 размыкающих;

— 3 замыкающих

Условное обозначение по наличию приставки
времени:

реле без приставки времени;

реле с полупроводниковой при ставкой ПВ 11Т с

выдержкой времени до 5 с;

реле с полупроводниковой при ставкой ПВ 11Т с

выдержкой времени до 10 c;

Вид климатического исполнения по ГОСТ 15150-69:
У - для умеренного климата,
Т - для тропического климата

Категория размещения по ГОСТ 15150-69

содержание .. 66 67 68 69 ..
