251

Таблица 5

Обозначение чертежа Тип контактора

Обмоточные данные 1 катушки

Напряжен

ие, сети,

диаметр

провода,

мм

число

витков

сопротив

ление.

Ом

5XЛ.522.161

-01

МК5-10

МK6-10

МК5-10Р
МК6-10Р

МК6-10М

МK5-20
МK6-20

0,75

1660

8,2

-02;-03

0,50

3840

-04; -05

75*

0,40
0,45

4000
1260

-06; -07

110*

0,315
0,355

5660
2400

204

-03; -09

220*

0,224

0,25

4000

10400

694

-10; -11

0,63

2144

14,2

-12; -13

МК6-30Т

~127

0,56

2900

-14; -15

МК6-20П

МK6-20H

~110

0,5

3700

-16; -17

МК6-20Т

~127

0,475

4000

-18; -19

МК6-30Т

~220

0,4

4800

-20; -21

МK6-20Т

~210

0,355

6920

152

-22; -23

МК6-30Т

~380

0,315

8000

224

-24; -25

МК6-20Т

~380

0,28

11100

392

-26; -27

МК'6-30П

МК6-30

~110

0,63

2600

-28; -29

МК6-30П

МК6-30

~220*

0,4;

0,45

2600
2400

-30; 31

МК6-30 Г

~110

0,63

2420

17,2

* обмотка из двух проводов

3 Состав изделия

3.1 В комплект поставки совместно с контактором входит: «Техническое

описание и инструкция по эксплуатации контакторов серии МК5 и МК6» -1 экз. на
партию, поставляемую в один адрес, если иное не оговорено в заказе, паспорт.

3.2 Запасные части поставляются по отдельным заказам по перечню,

приведенному в табл. 6.

Для установки на тепловозах контакторы поставляются с комплектом

запасных частей без отдельного заказа-наряда и фондового наряда на запасные
части за отдельную плату.

В табл. 6 указано заводское обозначение запасных частей, их применение в

зависимости от исполнения контактора, а также их условное изображение.

4 Устройство и работа контактора

4.1 Конструкция контакторов моноблочная (рис. 1). Все элементы

конструкции собираются на скобе 1. Двухполюсные контакторы (рис. 4 и 5)
представляют собой 2 однополюсных контактора, установленные на одной скобе
магнитопровода, якоря которых насажены на одну общую ось.

252

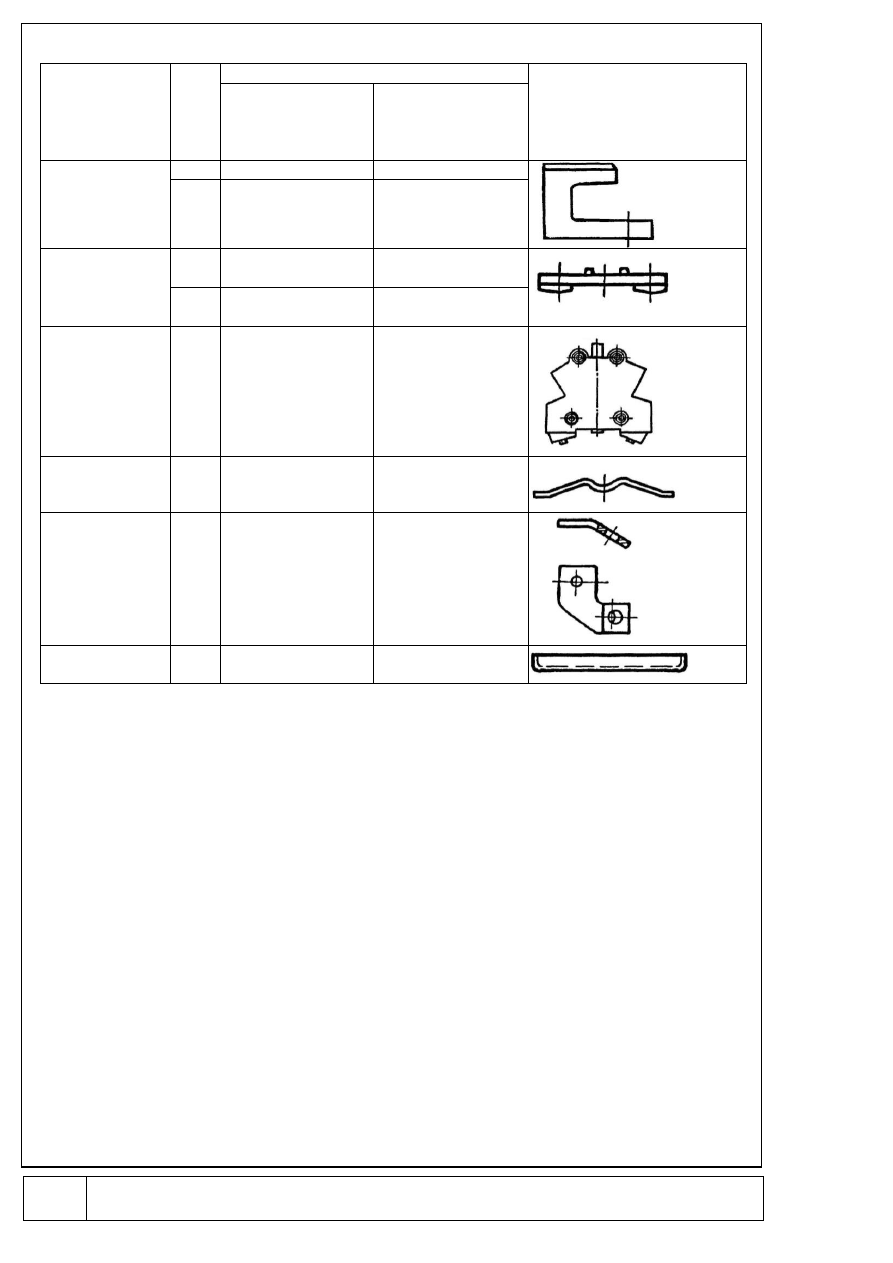

Таблица 6

Наименование

запасных

частей

Сери

конта
ктора

Обозначение


для районов с
умеренным
климатом

для районов с
тропическим и
холодным
климатом

Контакт
неподвижный
(башмак)

МК5 5ЛХ.143.247-02

5ЛХ.143.247-03

МК6 5ЛХ.143.247

5ЛХ.143.247-01

Мостик
контактный

МК5

БКЖИ.685172.004-
02

БКЖИ.685172.004-
03

МК6 БКЖИ.685172.004

БКЖИ.685172.004-
01

Блок-контакт

МК5
МК6

5ЛХ.367.023
(1 «З»+ 1 «Р»)
5ЛХ.367.023-02
(2 «3»)
5ЛХ.367.023-04
(2 «Р»)

5ЛХ.367.О23-О1
(1 «3» + 1 «Р»)
5ЛХ.367.023-03
(2 «3»)
5ЛХ.367.О23-О5
(2 «Р»)

Пружина

МК5
МК6

8ЛХ.285.105

Угольник

МК5
МК6

ГЛЦИ.745242.012

ГЛЦИ.745242.012-
01

Скоба

МК5
МК6

БКЖИ.735312.024 БКЖИ.735312.024

Реверсивный контактор (рис. 2) состоит из двух контакторов типа МК5-10

или МК6-10, узла механической блокировки 2, закрепленных на двух, пластинах 3.

Контактор МК6-10М (рис. 3) состоит из реверсивного контактора на каждом

полюсе (камере) которого установлены электромагнитные защелки.

Трехполюсные контакторы (рис. 6) - это 3 однополюсных контактора,

установленные на одной скобе и соединенные одной общей осью.

4.2 Магнитная система однополюсного контактора двухкатушечная.

Вращение якорей 2, 3 происходит на осях 4, зафиксированных в колодках 5.
Колодка 5 подпружинена пружинами 6.

4.3

Контактная система контактов главной цепи (рис. 1) состоит из

контактной колодки 9, на которой установлены неподвижные башмаки 10 и
подвижной траверсы 12 с контактным мостиком 13 и скобой 14. В колодке 9
установлены защелкивающие скобы 11, предназначенные для удержания
дугогасительной камеры 7.

Для снятия дугогасительной камеры необходимо отвести отверткой

защелкивающие скобы 11 в стороны и выдвинуть камеру вперед.

4.4

Контактная система контактов вспомогательной цепи (рис. 1) состоит

из двух блоков контактов 8, которые крепятся неподвижно на скобе 1.

253

– скоба; 2 и 3 – якорь 4 – ось;

– колодка; 6 – пружина;

– камера; 8 –блокконтакт;

– контактная колодка;

– неподвижный башмак;

– защелкивающая скоба;

– траверса; 13 – контактный мостик;

– скоба.

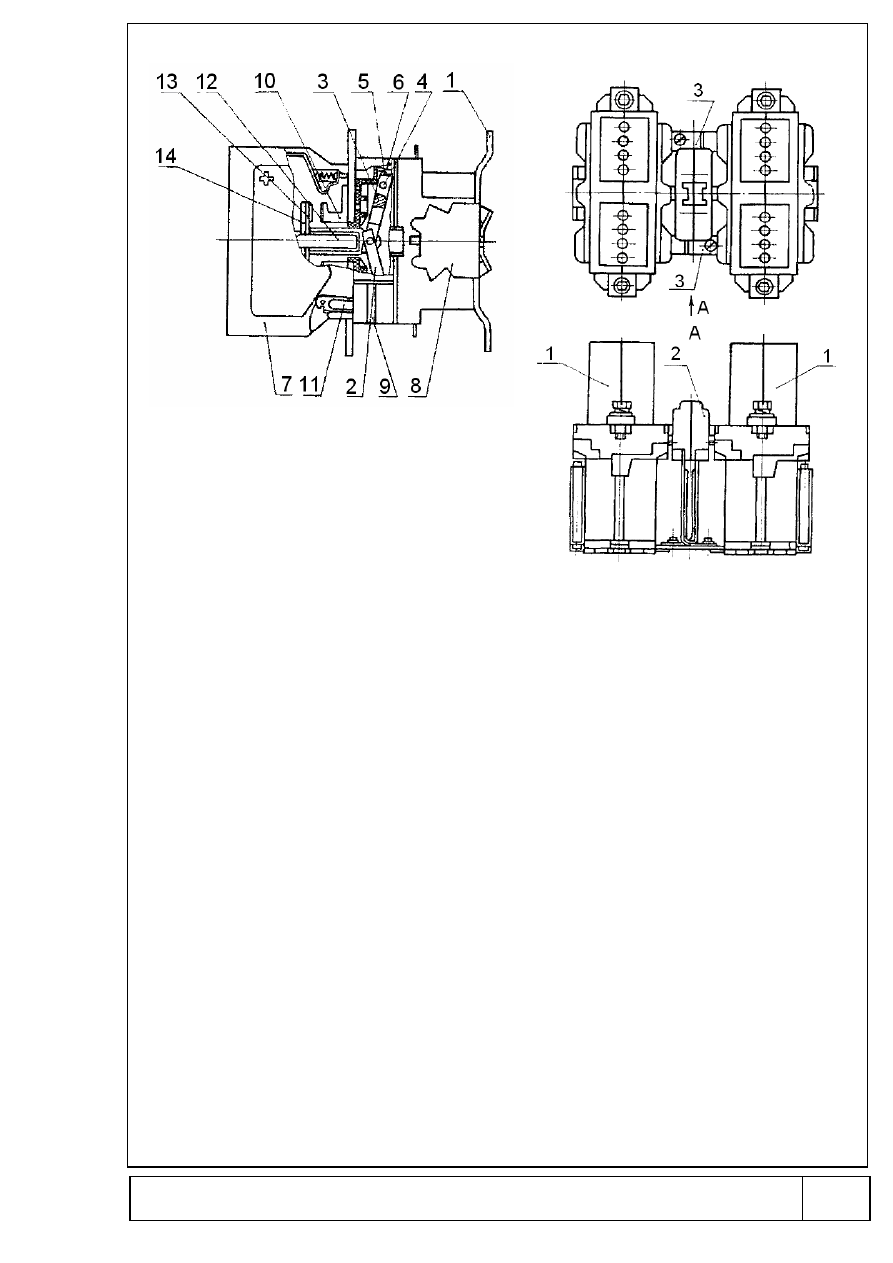

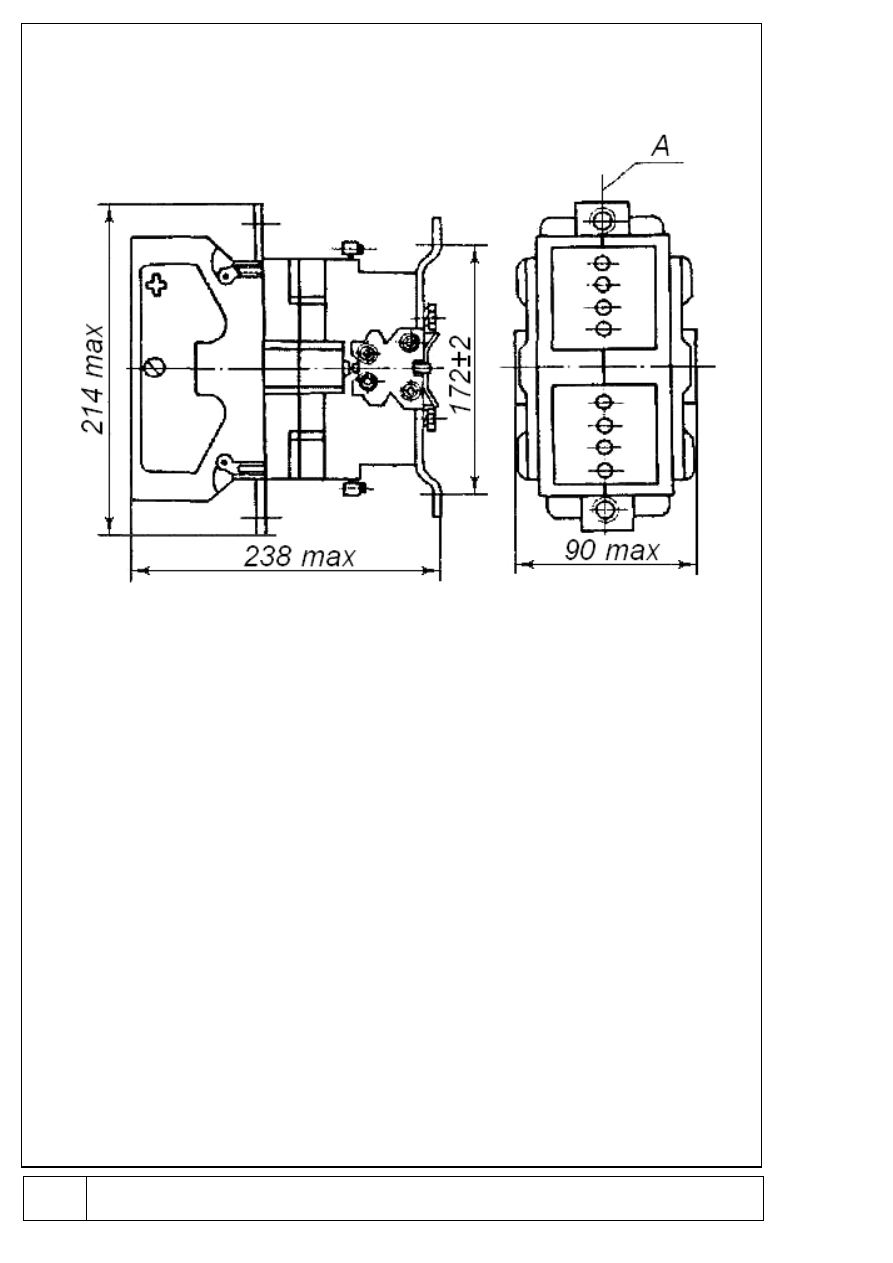

Рисунок 1 – Общий вид контакторов

МК5-10, МК6-10.

– контактор;

– узел механической блокировки;

– пластина

Рисунок 2 – Общий вид контакторов

МК5-10Р, МК6-10Р

254

– контактор;

– камера;

– узел механической блокировки;

– пластина;

5 -

защелка.

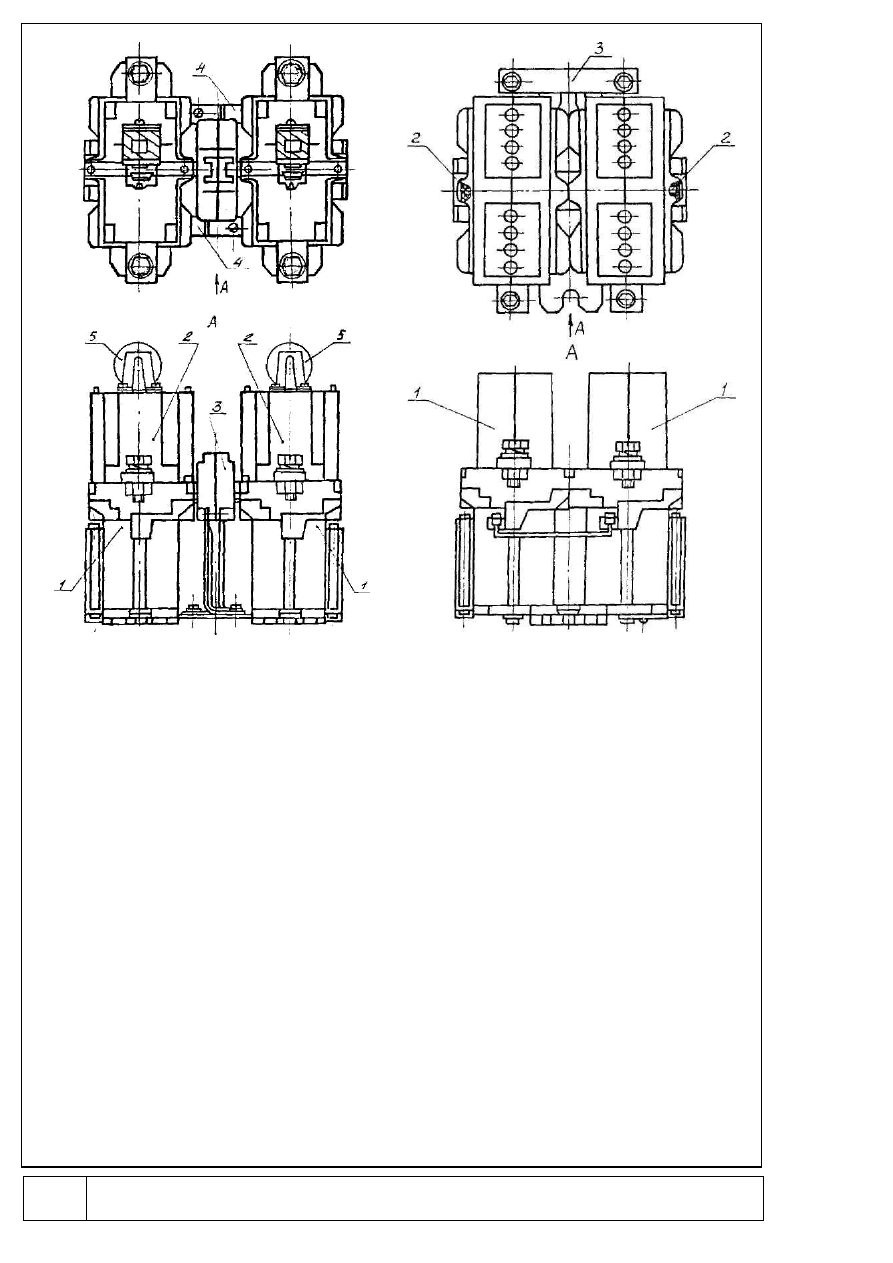

Рисунок 3 – Общий вид контакторов

типов МК6-10М

– контактор;

– ось;

– планка (перемычка)

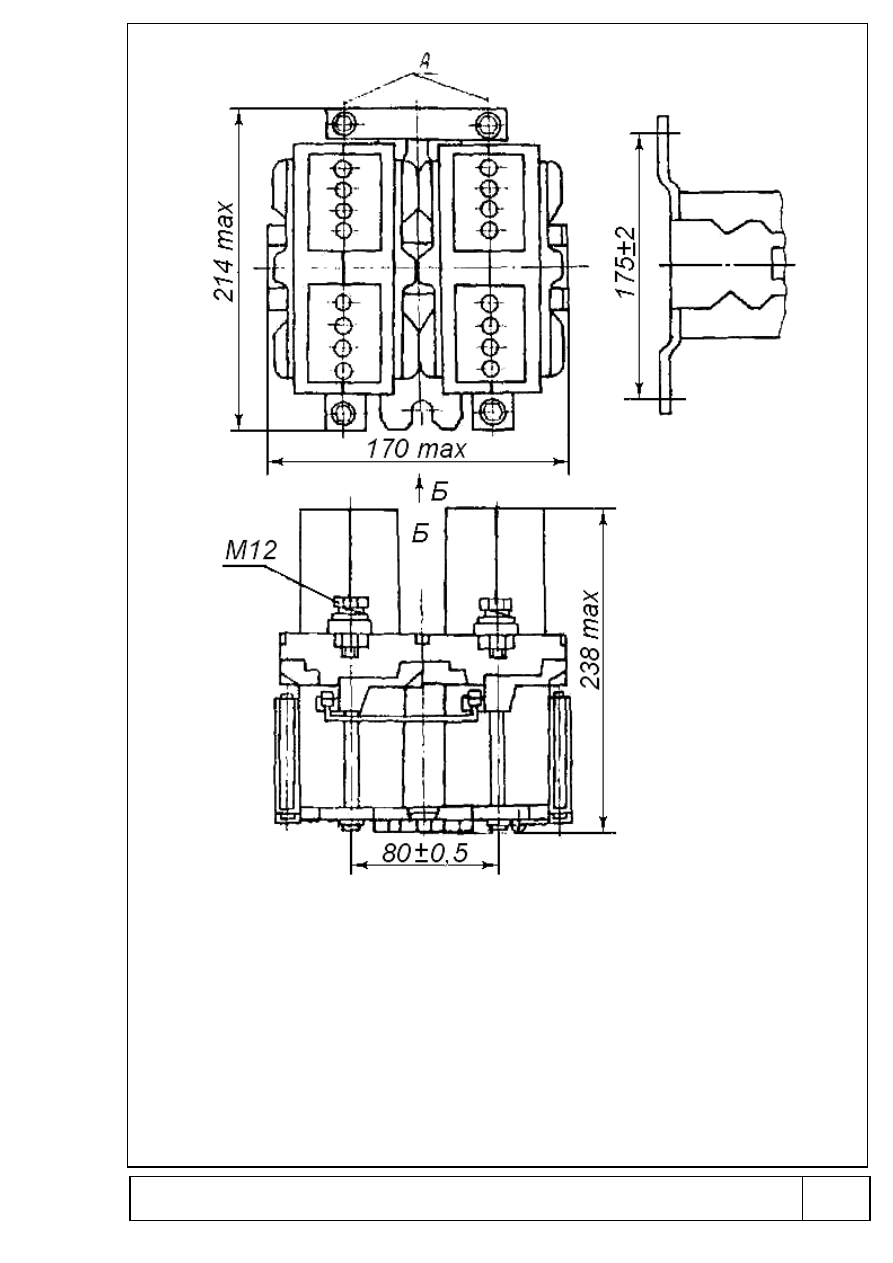

Рисунок 4 – Общий вид контакторов

типов МК5-20, МK6-20

255

1 -

контактор;

2 -

ось;

3 -

скоба;

4 -

выпрямительный блок

(только для МК6-20Т)

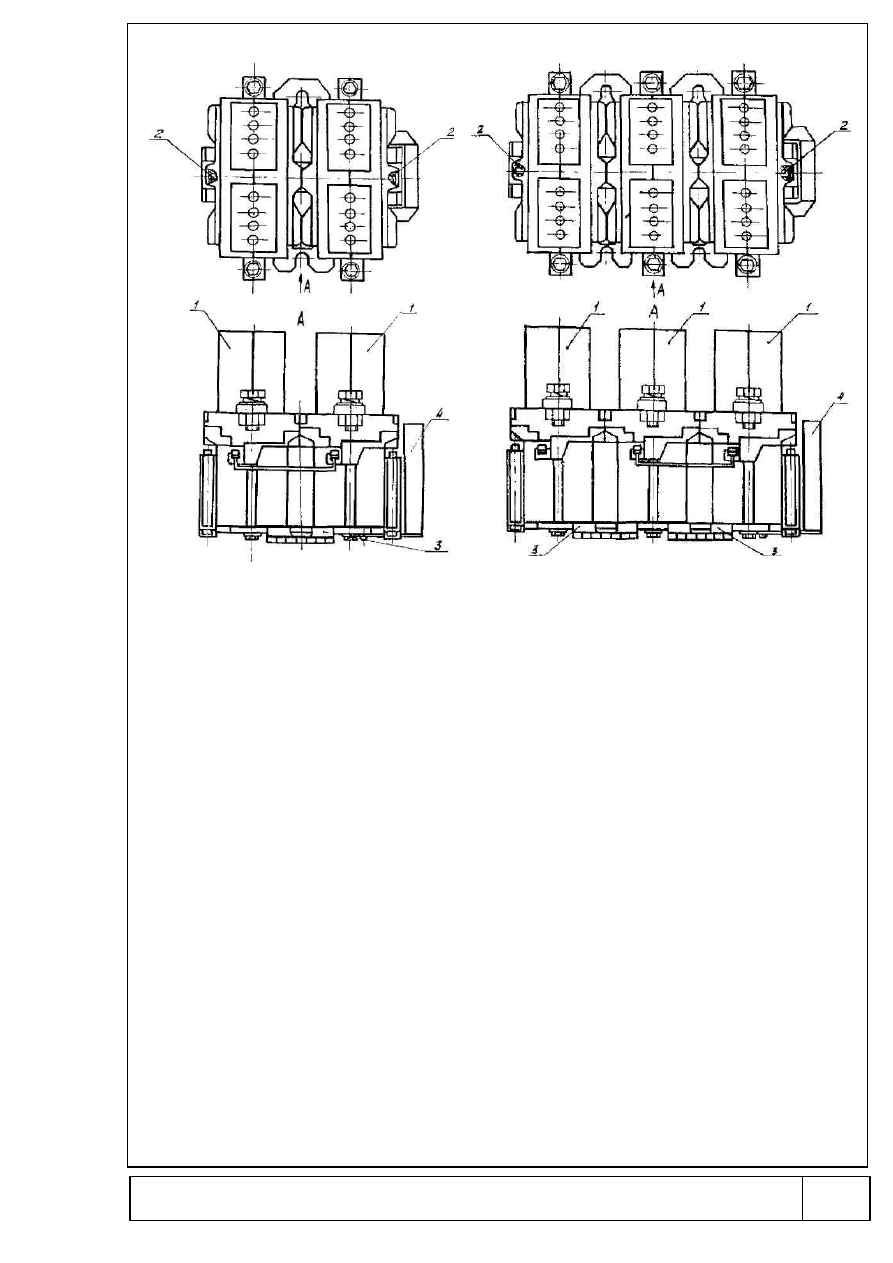

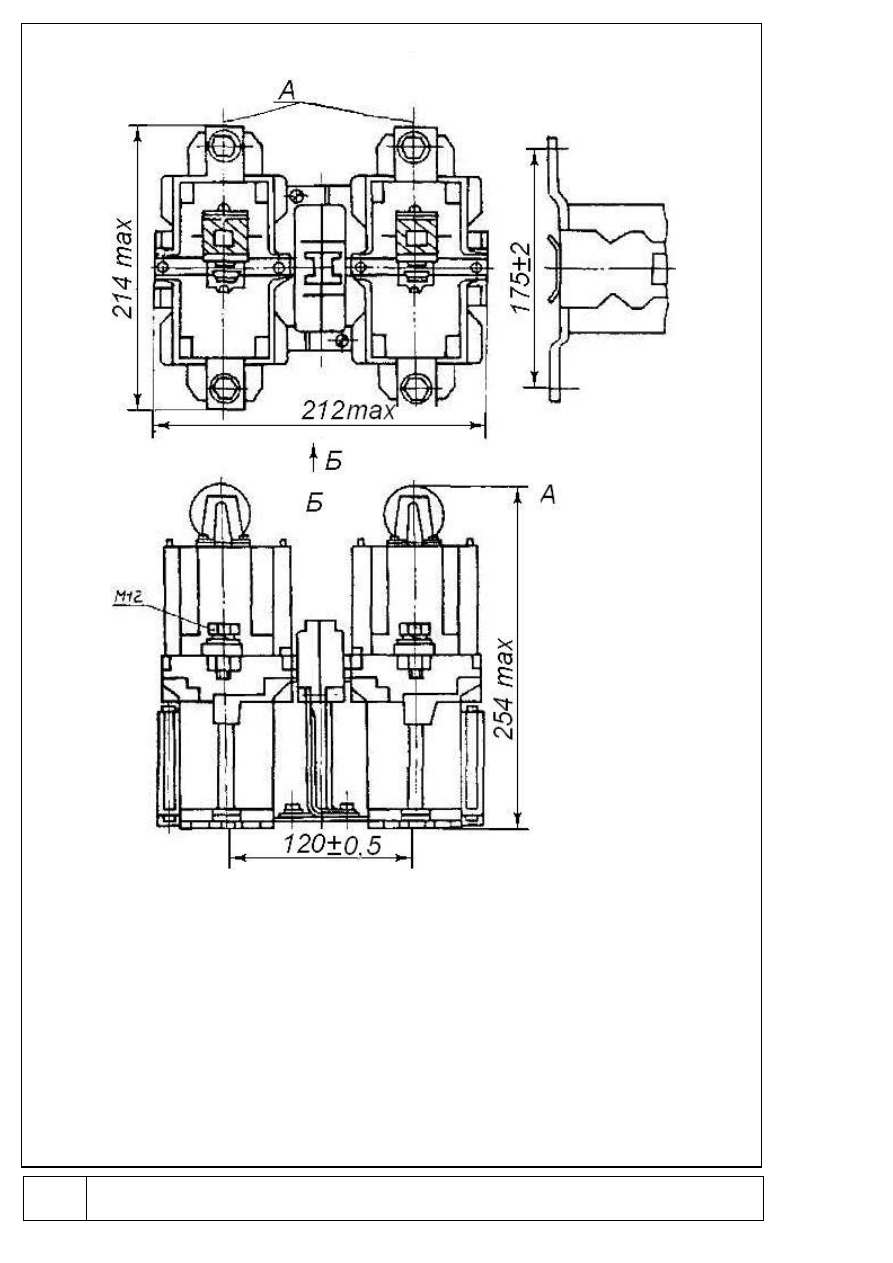

Рисунок 5 - Общий вид контакторов

МК6-20П, МК6-20T. МК6-20H

1 -

контактор;

2 -

ось;

3 -

скоба;

4 -

выпрямительный блок

(только для МК6-30Т)

Рисунок 6 - Общий вид контакторов МК6-

30П, МК6-30T, МК6-30

256

5 Размещение и монтаж

5.1

Контакторы допускают установку как на изоляционных или

металлических заземленных панелях, так и на рейках.

Для обеспечения надежной работы контакторов при установке их на месте

эксплуатации  необходимо  соблюдать  полярность  подключения  контакторов
постоянного  тока  и  правильность  установки  дугогасительной  камеры  и  магнитов
после  разборки  аппаратов  в  соответствии  с  рис.  7  и  8.  Схемы  электрических
соединений  контакторов  переменного  тока  МК6-20Т,  МК6-30Т  с  питанием
включающих катушек через выпрямительный блок приведены на рисунке 9 и 10.

5.2

Сверление отверстий при установке контакторов на панелях

приведено на рисунке 11, 12, 13, 14.

5.3

При необходимости заказчик может установить контакторы на двух

металлических рейках шириной 32 мм и расположенных на расстоянии 175 мм
одна от другой (рис. 15).

5.4

Наибольший

вылет

ионизированных

газов

за

пределы

дугогасительнои камеры при отключении нагрузки четырехкратного тока приведен
на рисунке16 (табл. 7).

5.5

Все контакторы выполняются с передним при соединением силовой

цепи и цепи управления.

5.6

Зажимы главных контактов допускают при соединение внешних

проводов сечением от 70 до 150 для контакторов на номинальный ток 250 А и от
150 до 370 мм

для контакторов на номинальный ток 400 А. Зажимы контактов

вспомогательной цепи допускают присоединение двух проводов сечением от 1 до
2,5 мм

5.7

Для обеспечения удобства монтажа и эксплуатации контакторов при

их  установке  в  нижней  части  комплектного  устройства(высоковольтной  камеры
тепловоза)  предусмотрен  дополни  тельный  угольник  ГЛЦИ.745242.012  для
присоединения  к  выводам  контактов  вспомогательной  цепи,  который
поставляется по требованию заказчика и входит в комплект запасных частей.

257

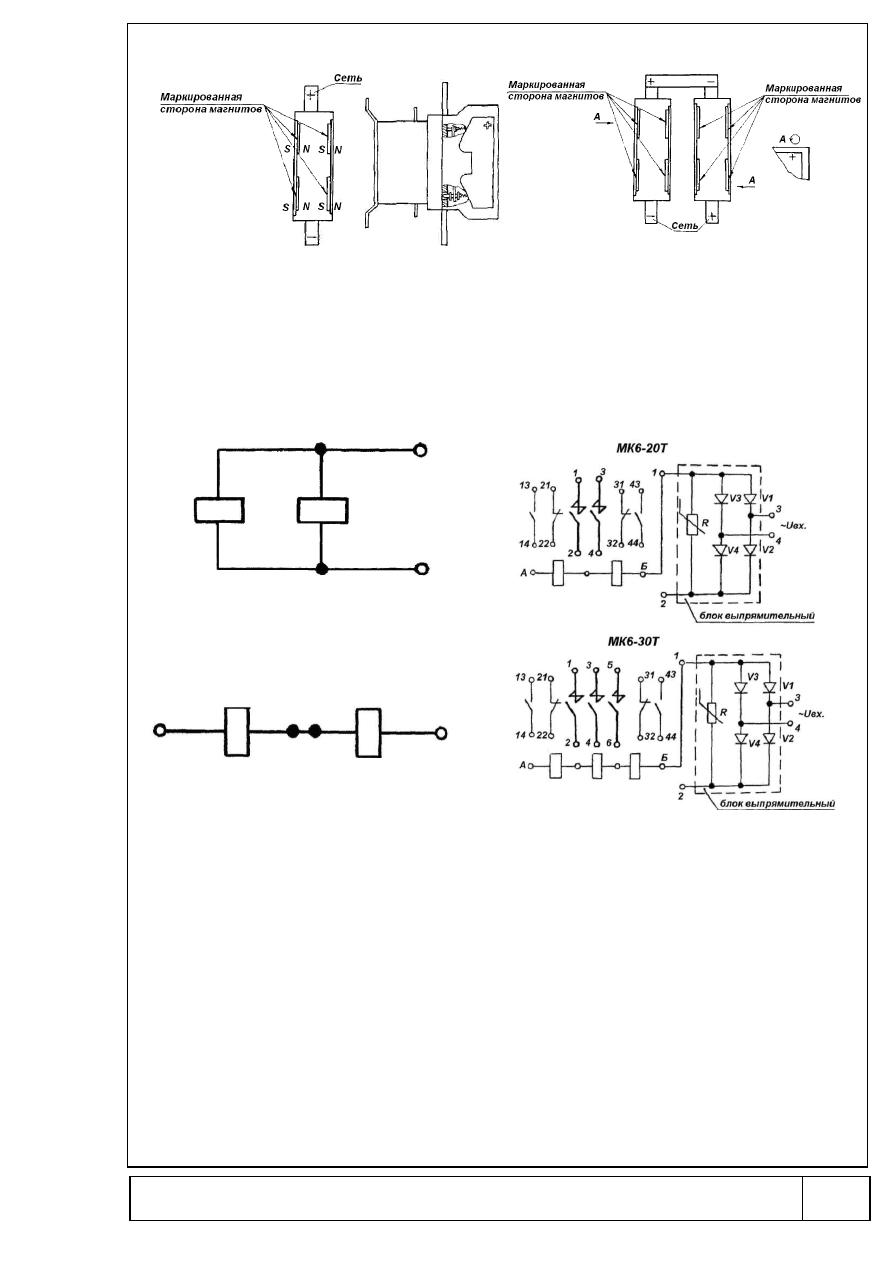

Рисунок 7 - Схема для подключения

контакторов типов МК5-10, МК6-10,

МК5-10Р, МК6-10Р, МК6-20Н, МК6-30

в сеть и для установки дугогасительной

камеры

Рисунок 8 - Схема для подключения

контакторов типов МК5-20, МК6-20 в

сеть

и для установки дугогасительной

камеры

Параллельное соединение на
номинальные напряжения цепи
управления 24, 27, 50, 75 и 110 В

Последовательное соединение на
номинальное напряжение цепи
управления 220 В

Рисунок 9 - Схемы соединения

включающих катушек контакторов МК5-

20, МК6-20

К зажимам А (катушки) и 2
(выпрямительного блока)
подсоединяется управляющий контакт

Рисунок 10-Схемы электрических

соединений контакторов переменного

тока МК6-20Т и МК6-30Т с питанием

включающих катушек от

выпрямительного блока

258

А - вертикальная установочная ось

Отверстия Г и Д для вывода

проводников

сверлить только при заднем монтаже

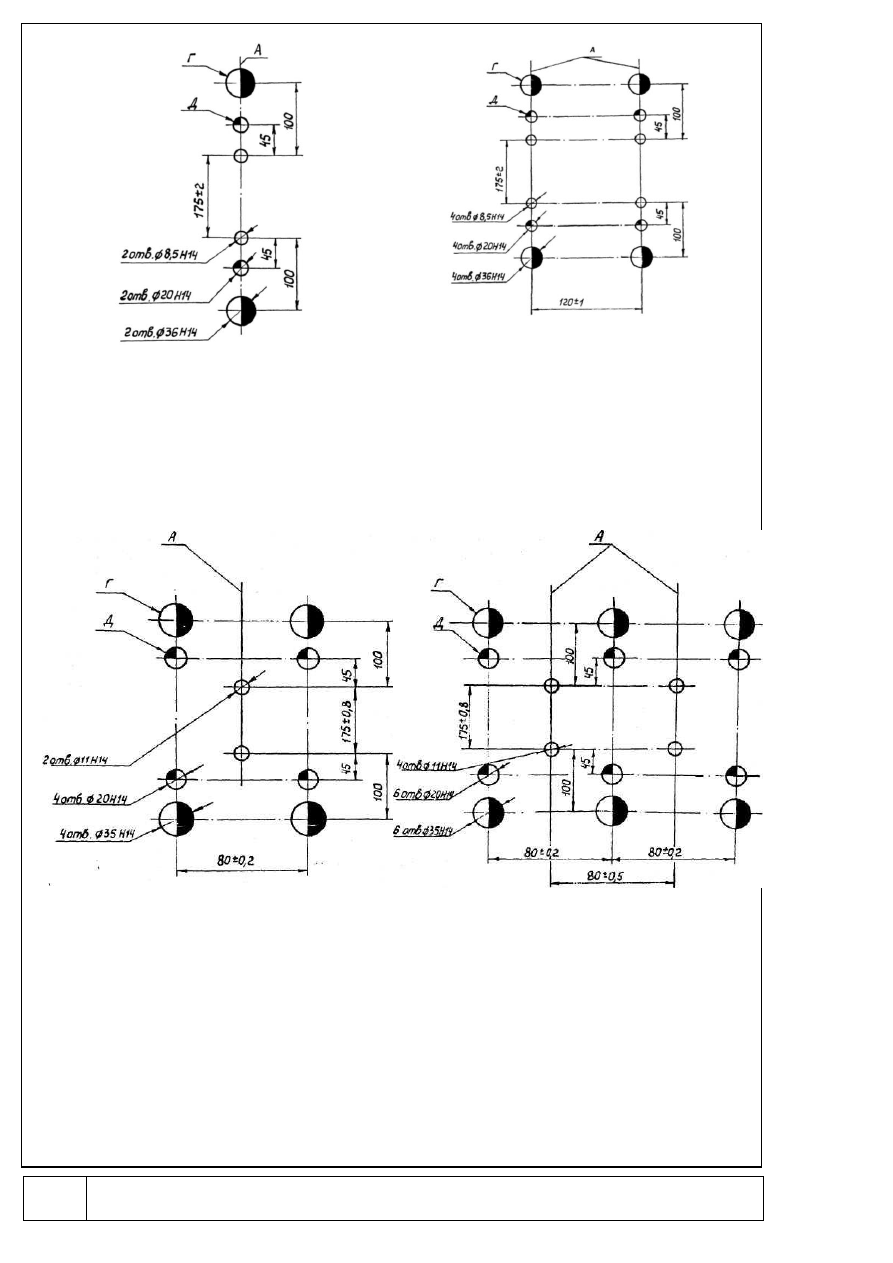

Рисунок 11 – Сверление отверстий

при установке контакторов МК.5-10 и

МК6-10 на панели

А - вертикальная установочная ось

Отверстия Г и Д для вывода

проводников

сверлить только при заднем монтаже

Рисунок 12 - Сверление отверстий при

установке контакторов МК5-10Р, МК6-

10Р, МК6-10М на панели

А - вертикальная установочная ось

Отверстия Г и Д для вывода

проводников только при заднем

монтаже

Рисунок 13 - Сверление отверстий для

контакторов типоисполнения МК5-20,

МК6-20, МК6-20П и МК6-20Т

А - вертикальная установочная ось

Отверстия Г и Д для вывода

проводников только при заднем монтаже

Рисунок 14 - Сверление отверстий для

контакторов типоисполнения МК6-30,

МК6-30П, МК6-30Т

259

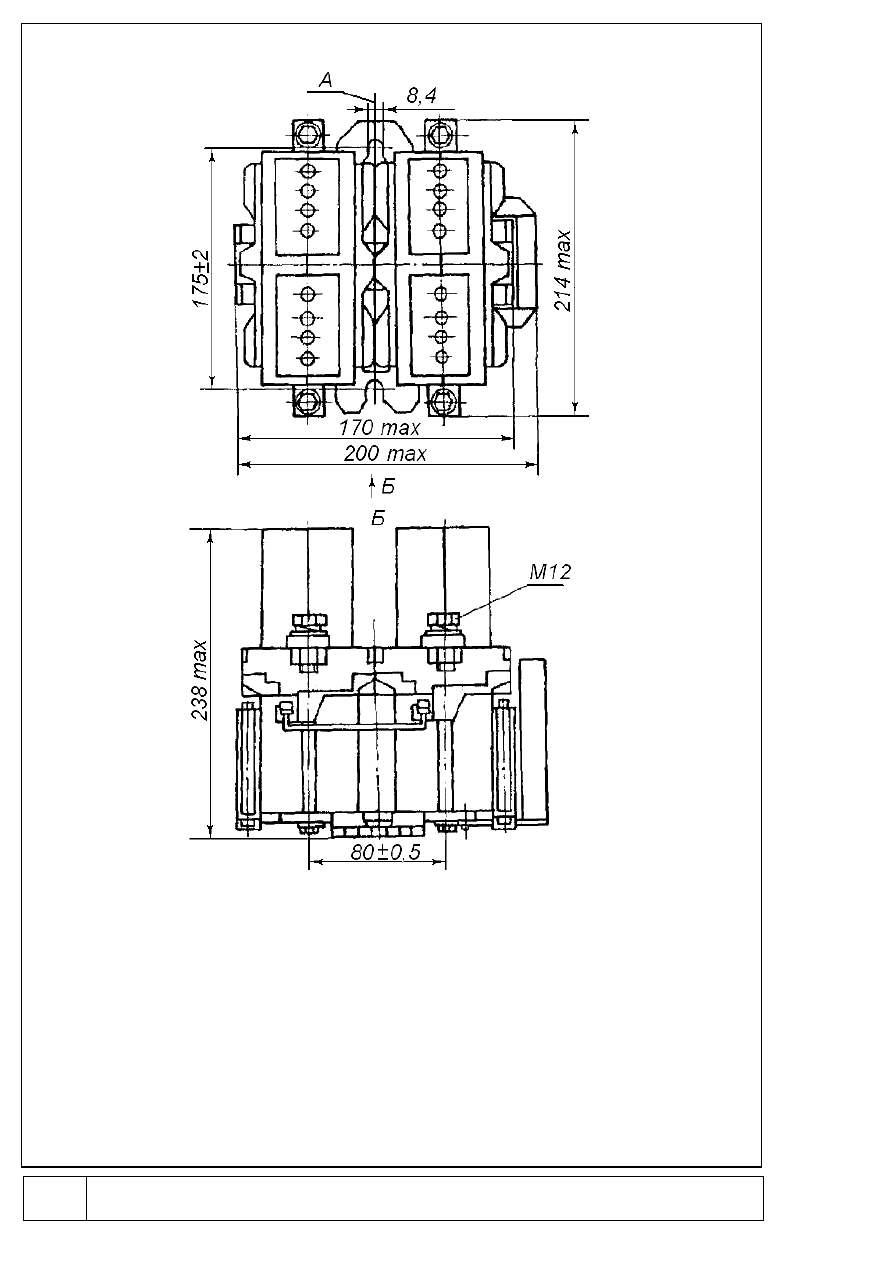

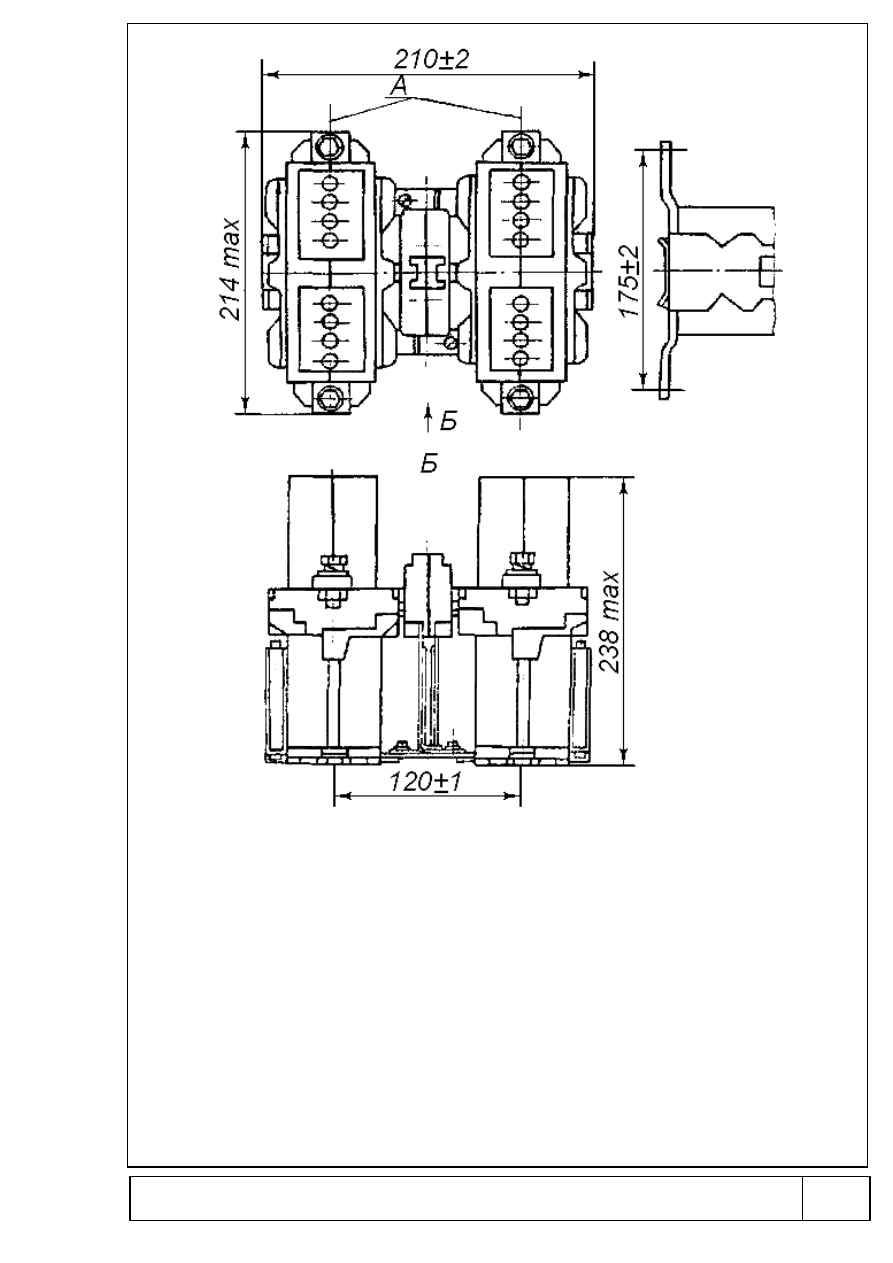

Рисунок 15-Установка контактора на

рейках, расположенных на расстоянии

175 мм

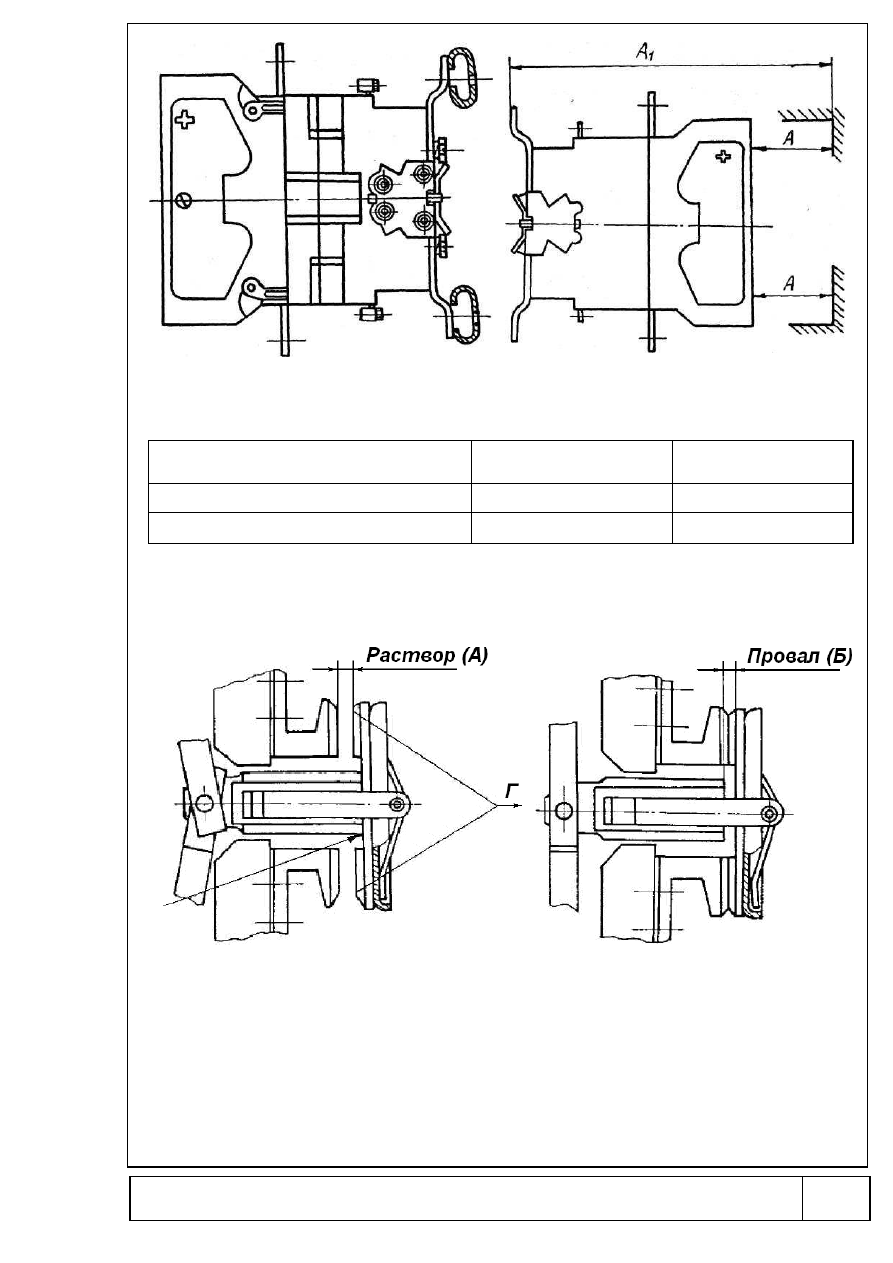

Рисунок 16 - Размеры ионизированного

пространства

Серия контактора

А, мм

, мм

МК5

306

МК6

326

а)

б)

а) разомкнутое состояние контактов
б) замкнутое состояние контактов

Рисунок 17 - Схема определения основных контактных параметров

Место

подкладки

бумаги при

определен

ии

начального

нажатия

Места для

зацепления крюком

динамометра.

Стрелкой «Г»

указано направление

действия

динамометра

260

6 Указание мер безопасности подготовка к работе

6.1

При установке контакторов в схему эксплуатации и обслуживании их

следует руководствоваться требованиями правил техники безопасности и
технической эксплуатации электроустановок потребителей.

6.2

Перед установкой контактора в схему необходимо:

а)

проверить целостность аппарата и соответствие его типа, и

исполнения требуемому;

б)

схемы внутренних соединений катушек при ведены на рисунке 9, 10;

в)

проверить надежность винтовых соединений.

6.3

После установки контактора необходимо:

а)

несколько раз рукой нажать на выступающие части толкателей и

убедиться, что затираний нет;

б)

проверить соответствие полярностей, указанных на камере и выводах

главных контактов (при этом полярность источника питания должна
соответствовать полярности контактора);

в)

при электрическом монтаже необходимо строго соблюдать

соответствие полярности источника питания и выводов главных контактов. При
установке всех исполнений контакторов в комплектное устройство знаки и «+» на
выводах и дугогасительной камере должны совпадать и для контакторов МК5-10.
МК6-10, МК5-10Р и МК6-10Р находиться сверху (рис.7), а для контакторов МК5-20
и МК6-20 на одном контакторе сверху, на втором - снизу (рис. 8);

г) проверить соответствие растворов, провалов, нажатий данным,

приведенным в табл. 8.

После включения включающих катушек на напряжение проверить четкость

включения и отключения контактора без тока в главной цепи.

Проверить механическую блокировку контакторов МК6-10Р. МК5-10Р. МК6-

10М на отсутствие включения одновременно двух контакторов, а также для
контакторов МК6-10М надежность фиксации контактора защелкой во включенном
положении.

7 Измерение параметров, регулировка и настройка

7.1

В условиях эксплуатации необходимо регулярно следить за работой

контактора.

7.2

При обычных условиях контактор достаточно осматривать после 50

тыс. срабатываний, но не реже 1 раза в месяц. Независимо от этого, осмотр
контактора следует производить после каждого отключения аварийного
тока.
7.3

При осмотре следует:

а)

очистить контактор от пыли и загрязнения;

б)

проверить надежность всех резьбовых соединений и в случае

необходимости следует произвести их подтяжку;

в)

проверить отсутствие механических затираний.

7.4

В контактной системе проверить состояние контактных напаек и

основные контактные параметры (провалы, растворы и начальное контактное
нажатие на мостик), которые должны соответствовать данным, приведенным в
табл. 8.

7.4.1 Закопченные поверхности контактных колодок, дугогасительной

камеры,  контактных  траверс  следует  протирать  чистой,  сухой  хлопчатобумажной
ветошью. Серебросодержащие контактные напайки в течение всего срока службы
контактов  до  полного  их  износа  при  нормальной  работе  зачистки  не  требуют.
Потемнение  контактной  поверхности  или  наличие  следов  износа  не  являются
признаками неработоспособности контактов.

261

Допускается зачистка контактных напаек напильником после протекания по

контактам тока короткого замыкания, приведшего к свариванию или сильному
оплавлению контактов.

Таблица 8

Номинальный ток

главных контактов,

Исполнение

контактов

Нажатие на

мостик

(начальное), кг

Раствор

контактов, мм

Провал

контактов,

мм

250

замыкающие

3,4 ± 0,2

6-8

2,0-2,8

400

2,5-3,5

7.4.2

При полном износе контактных напаек на любом из контактов

(подвижном и неподвижном) необходимо эти контакты заменить.

7.4.3

Допускается увеличение раствора и провала контактов и контактных

нажатий по сравнению с указанными в табл. 8, если при этом обеспечивается
четкая работа контактора.

7.4.4

Провал контактов определяется как свободный ход траверсы с

момента касания контактов до полной ее остановки. Начальное нажатие на
мостик - это усилие, создаваемое контактной пружиной в момент первоначального
касания контактов,

7.4.5

Схемы замеров контактных параметров по казаны на рисунке 17.

8 Возможные неисправности и методы их устранения

8.1

Устранение неисправностей следует производить только при

полностью отключенном контакторе.

8.2

Возможные неисправности и способы их устранения указаны в табл.

9 Правила хранения и транспортирования

9.1

Контакторы должны храниться в упаковке предприятия-изготовителя.

Допускается хранение контакторов без упаковки в вентилируемом помещении при
температуре окружающего воздуха не ниже 5° С, относительной влажности не
более 80% и отсутствии в нем кислотных и других паров, вредно действующих на
материалы контакторов.

9.2

Контакторы в упаковке допускают хранение в закрытых или других

помещениях с естественной вентиляцией в исполнении для районов с умеренным
и холодным климатом при темпера туре окружающего воздуха от минус 50 до 40°
С при относительной влажности не более 98% при 25° С, в исполнении для
тропического климата от минус 50 до 50° С при относительной влажности не
более 98% при 35° C.

9.3

Резкие колебания температуры воздуха, вызывающие выпадание

росы, не допускаются.

9.4

Транспортирование контакторов возможно любым видом крытого

транспорта в заводской транс портной таре либо в любой упаковке,
обеспечивающей целостность контакторов.
