Тепловоз ТЭМ18ДМ. Инструкция по эксплуатации (2009 год)

268

Раздел XII Контакторы серии МК

1 Назначение

1.1 Контакторы серии МК предназначены для работы в силовых

электрических цепях и цепях управления постоянного и переменного тока в
общепромышленных стационарных установках и в закрытом кузове подвижного
транспорта.

Контакторы МК 1 А, МК2А предназначены для автоматизированного

электропривода; МК1Б, МК2Б - для неавтоматизированного электропривода.
Контакторы МК1-20Д, МКЗ-20Д предназначены для лифтовых станций
управления.

Контакторы имеют исполнения, предназначенные для работы в условиях

умеренного, тропического и холодного климата.

1.2 Контакторы рассчитаны для работы на высоте над уровнем моря - не

более 2000 м при темпера туре окружающего воздуха от минус 40 до 40°С (до
60°С для подвижного транспорта. При температуре 60°С контакторы могут
работать не более 15% рабочего времени. Для тепловозных контакторов рабочее
время составляет 20 часов в сутки) и относи тельной влажности не более 98% при
температуре 25°С для районов с умеренным климатом;

от минус 10 до 45°С и относительной влажности не более 98% при 35°С

для районов с тропическим климатом;

от минус 60 до 40°С и относительной влажности не более 98% при 25°С

для районов с холодным климатом (для категории размещения 3, а для
контакторов на электропоезда и электровозы допускается категория размещения
2 в соответствии с ГОСТ 16150-69).

Не допускается установка контакторов в среде взрывоопасной, насыщенной

пылью, в том числе токопроводящей и водяными парами, содержащей едкие газы
и пары в концентрациях, разрушающих металл и изоляцию и снижающих
параметры контакторов в недопустимых пределах, в местах, не защищенных от
попадания воды, масла, эмульсии и т. д., подверженных вибрации с частотой 100
Гц при ускорении более 1

и ударам с длительностью импульса 2÷20 мс (40-60

мс для тепловозов) при ускорении более 3

. Допускается установка контактора в

оболочку  без  снижения  технических  характеристик  (I  н,  ПВ,  частоты
срабатывания),  если  температура  внутри  оболочки  не  превышает  55°С.
Отклонение  от  вертикального  положения  контактора  не  более  15°  в  любую
сторону.

Степень защиты - IР00 по ГОСТ 14255-69.
Примечание. Допускается применение контакторов на высоте над уровнем

моря до 4300 м без изменения технических характеристик.

269

Таблица 1

Обозначение типа в зависимости от климатического

исполнения

Исполнение по

количеству контактов

главной

цепи

вспомогат

ельной

цепи

для районов с

умеренным

климатом

для районов

тропическим

климатом

для районов с холодным

климатом

замы

каю

щих

разм

ыкаю

щих

замы

каю

щих

разм

ыкаю

щих

МК1-10У3А*, МК1-10У3Б
МК2-10У3А*, МК2-10У3Б
МК3-К3У3А*, МК3-К3У3Б
МК4-10У3А*, МК4-10У3Б

МК1-10Т3А*
МК2-10Т3А*
МК3-10Т3А*
МК4-10Т3А*

МК1-10УХЛ3А*, МК1-10УХЛ3Б
МК2-10УХЛ3А*, МК2-10УХЛ3Б
МК3-К3УХЛ3А*, МК3-10УХЛ3Б
МК4-10УХЛ3А*, МК4-10УХЛ3Б

МК1-01У3А*,МК3-01У3Б
МК2-01У3А*, МК2-01У3Б
МК3-01У3А*,МК3-01У3Б
МК4-01У3А*, МК4-01У3Б
МК5-01У3

МК1-01Т3А*
МК2-01Т3А*
МК3-01Т3А*
МК4-01Т3А*
МК5-01Т3

МК1-01УХЛ3А*, МК3-01УХЛ3Б
МК2-01УХЛ3А*, МК2-01УХЛ3Б
МК3-01УХЛ3А*, МК3-01УХЛ3Б
МК4-01УХЛ3А*, МК4-01УХЛ3Б
МК5-01УХЛ3

МК1-11У3А*,МК3-11У3Б
МК2-11У3А*,МК2-11У3Б
МК3-11У3А*,МК3-11У3Б
МК4-11У3А*, МК4-11У3Б

МК1-11Т3А*
МК2-11Т3А*
МК3-ПТ3А*
МК4-11Т3А*

МК1 -11УХЛ3 А*, МК3-11УХЛ3Б
МК2-11УХЛ3А*, МК2-11УХЛ3Б
МК3-ИУХЛ3А*, МК3-11УХЛ3Б
МК4-11 УХЛ3 А*, МК4-11 УХЛ3Б

МК1-20У3А*, МК1-20У3Б
МК2-20У3А*, МК2-20У3Б
МК1-20ДУ3**, МК3-20У3
МК3-20УД3**, МК4-20У3
МК3-20МУ3*

МК1-20Т3А*
МК1-20ДТ3**
МК2-20Т3А
МК3-20ДТ3**
МК3-20Т3,
МК4-20Т3
МК1-20МТ3*

МК1-20УХЛ3А*, МК1-20УХЛ3Б
МК2-20УХЛ3А*, МК2-20УХЛ3Б
МК1-20ДУХЛ3**, МК3-20УХЛ3
МК3-20ДУХЛ3**, МК4-20УХЛ3
МК1-20МУХЛ3*

МК1-02У3А*, МК1-02У3Б
МК2-02У3А*, МК2-02У3Б

МК1-02Т3А*
МК2-02Т3А*

МК1-02УХЛ3А*, МК3-02УХЛ3Б
МК2-02УХЛ3А*, МК2-02УХЛ3Б

МК1-21У3А, МК3-21У3Б МК1-21Т3А

МК1-21УХЛ3А, МК1-21УХЛ3Б

МК1-22У3А, МК3-22У3Б
МК4-22У3

МК1-22Т3А

МК1-22УХЛ3А, МК1-22УХЛ3Б

МК1-30У3А**,
МК1-30У3Б**
МК2-30У3А**,
МК2-30У3Б**

МК1-30Т3А**

МК2-30Т3А**

МК1-30УХЛ3А**, МК3-30УХЛ3Б**

МК2-30УХЛ3А**, МК2-30УХЛ3Б**

МК1-55У3А, МК3-55У3Б
МК1-66У3А, МК3-66У3Б
МК1-84У3А, МК3-84У3Б

МК1-55Т3А
МК1-66Т3А
МК1-84Т3А

МК1-55УХЛ3А, МК1-55УХЛ3Б
МК1-66УХЛ3Д МК1-66УХЛ3Б
МК1-84УХЛ3Д МК3-84УХЛ3Б

-
-
-

5
6
8

5
6
4

*Контакторы пригодны для работы на подвижном транспорте, соответствуют ГОСТ 9219-88.
** Только для цепей переменного тока; исполнения МК1-30. МК2-30 пригодны для работы на

подвижном транспорте.

270

Таблица 2

Типы контакторов

Номинальн

ый ток, А

Номинальный рабочий ток, А

постоянный

переменный частоты 50 и 60 Гц

220 В

440 В

380 В

500 В

660В

МК1-10А, МК1-10Б

МК1-01А, МК1-01Б
МК1-11А, МК1-11Б
МК1-20А, МК1-20Б

МК1-02А, МК1-02Б

МК1-21А, МК1-21Б
МК1-22А, МК1-22Б

МК1-30А, МК1-30Б

МК2-10А, МК2-10Б

МК2-01А, МК2-01Б
МК2-11А, МК2-11Б
МК2-20А, МК2-20Б

МК2-02А, МК2-02Б

МК2-30А, МК2-30Б

МК1-20Д

МКЗ-10А, МКЗ-10Б

100

МКЗ-01А, МК3-01Б
МКЗ-11А. МКЗ-11Б
МК4-10А, МК4-10Б

160

МК4-01А, МК4-01Б
МК4-11А, МК4-11Б
МКЗ-20Д

100

МК5-01

250

МКЗ-20

100

100*

МК4-20

160

МК1-20М

20**

МК4-22

160***

***

Примечание: Контакторы МК1-20, МК2-20, МКЗ-20, МК4-20 могут быть применяться как

однополюсные аппараты в цепях напряжением 440 В, при этом главные контакты должны быть
соединены последовательно.

* Для климатического исполнения Т - номинальное рабочее напряжение 440 В.
** При номинальном напряжении 1000 В постоянного тока при последовательном соединении

контактов главной цепи с перемычкой между контактами по диагонали.

*** Для троллейбусов на номинальное напряжение 550 В постоянного тока.

2 Технические данные

2.1

Типы и исполнения контакторов приведены в табл. 1. Номинальные и

номинальные рабочие токи контактов главной цепи в зависимости от
типоисполнения при соответствующих номинальных рабочих напряжениях
контакторов приведены в табл. 2.

2.2

Контакторы исполняются:

а) с включающими катушками только постоянного тока на номинальные

напряжения цепи управления 24 (27), 48, (50), 75, ПО и 220 В (обмоточные данные
катушек приведены в приложении 3); на напряжение цепи управления переменно
го тока подача напряжения на включающие катушки производится через

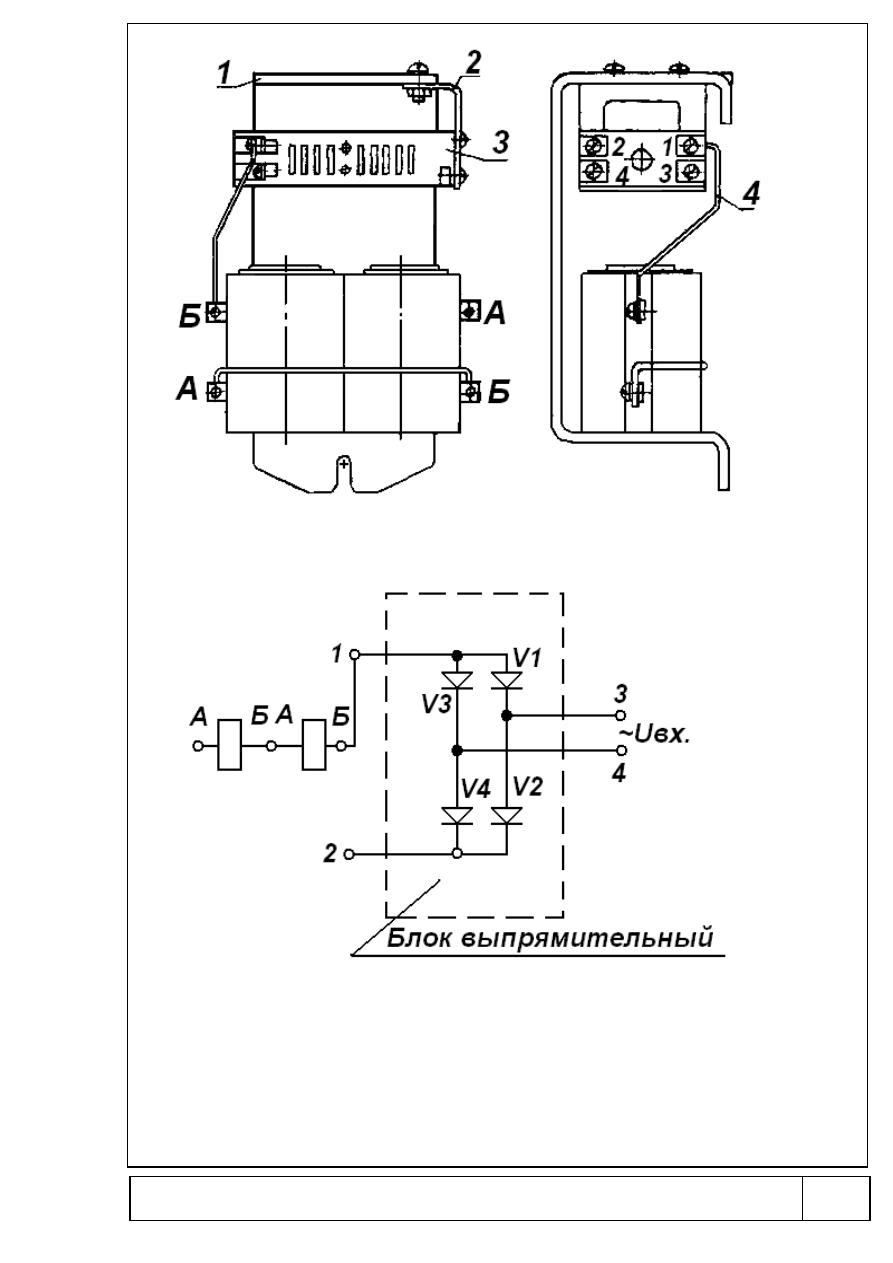

выпрямительный блок (см. рисунок 1а);

б) с 4 (2 замыкающими и 2 размыкающими) контактами вспомогательной

цепи, рассчитанными на номинальные напряжения 110-660 В переменного и 110-
220 В постоянного тока.

Контакты вспомогательной цепи допускают перестановку контактов в

сочетании 3 замыкающих и 1 размыкающий или 4 замыкающих.

271

2.3

Контакторы по техническим данным удовлетворяют требованиям

ГОСТ 11206-77 и ГОСТ 9219-88 (в части контакторов для подвижного транспорта).

2.4

Контакторы пригодны для работы в продолжительном, прерывисто-

продолжительном, кратковременном и повторно-кратковременном режимах.

2.5

Допустимая частота срабатываний контакторов поднагрузкой в повторно

кратковременном  ре  жиме  -  до  1200  циклов  включений-отключений  в  час.
Относительная  продолжительность  включения  для  повторно-кратковременного
режима  работы  контакторов  категорий  применения  АСЗ,  ДС2  и  ДС4  должна
составлять 40%, АС4 - 2,78%; ДСЗ и ДС5 - 16%.

2.6

Категория основного применения контакторов с замыкающими

контактами главной цепи, характеристики режимов и коммутационная способность
контакторов в зависимости от рода тока приведены в табл. 3.

Таблица 3

од

ок

ат

ег

ор

ия

снов

но

го

ри

ене

ни

ар

ак

те

ри

ст

ик

ре

им

ов

ип

он

та

кт

ор

Режим нормальных коммутаций

Режим редких коммутаций

включение

отключение

включение

отключение

ко

ут

иру

ем

то

к,

на

пр

яж

ен

ко

эф

иц

ие

нт

ощ

но

ст

це

пи

, с

оs

по

ст

оя

нн

ая

ре

ен

и,

ко

ут

иру

ем

то

к,

на

пр

яж

ен

ко

эф

иц

ие

нт

ощ

но

ст

це

пи

, с

оs

по

ст

оя

нн

ая

ре

ен

и,

ко

ут

иру

ем

то

к,

на

пр

яж

ен

ко

эф

иц

ие

нт

ощ

но

ст

це

пи

, с

оs

по

ст

оя

нн

ая

ре

ен

и,

ко

ут

иру

ем

то

к,

на

пр

яж

ен

ко

эф

иц

ие

нт

ощ

но

ст

це

пи

, с

оs

по

ст

оя

нн

ая

ре

ен

и,

ост

оя

нны

ДС

-2

Пуск
электродвигателей,
отключение
вращающихся
электродвигателей
постоянного тока с
параллельным
возбуждением

МК1А,
МК1Б

100 220

40 22

7,5

160 242

2,5

160 242

2,5

МК2А,
МК2Б

157,5 220

63 22

252 242

МК2А,
МК2Б

100 440

40 44

160 484

ДС

-3

Пуск
электродвигателей,
отключение
неподвижных или
медленно
вращающихся
электродвигателей
постоянного тока с
параллельным
возбуждением,
торможение
противотоком

МК1А,
МК1Б

40 220

64 242

2,5

64 242

2,5

МК2А,
МК2Б

63 220

100,8 242

МК2А,
МК2Б

40 440

64 484

ост

оя

нны

ДС

-2

МК3А,
МК3Б

250 220

100 22

7,5

400 242

2,5

400 242

2,5

МК4А,
МК4Б

400 220

160 22

640 242

ДС

-3

Пуск
электродвигателей,
отключение
неподвижных или
медленно
вращающихся

МК3А,
МК3Б

100 220

2 100 220

2 160 242

2,5 160 242

2,5

272

од

ок

ат

ег

ор

ия

снов

но

го

ри

ене

ни

ар

ак

те

ри

ст

ик

ре

им

ов

ип

он

та

кт

ор

Режим нормальных коммутаций

Режим редких коммутаций

включение

отключение

включение

отключение

ко

ут

иру

ем

то

к,

на

пр

яж

ен

ко

эф

иц

ие

нт

ощ

но

ст

це

пи

, с

оs

по

ст

оя

нн

ая

ре

ен

и,

ко

ут

иру

ем

то

к,

на

пр

яж

ен

ко

эф

иц

ие

нт

ощ

но

ст

це

пи

, с

оs

по

ст

оя

нн

ая

ре

ен

и,

ко

ут

иру

ем

то

к,

на

пр

яж

ен

ко

эф

иц

ие

нт

ощ

но

ст

це

пи

, с

оs

по

ст

оя

нн

ая

ре

ен

и,

ко

ут

иру

ем

то

к,

на

пр

яж

ен

ко

эф

иц

ие

нт

ощ

но

ст

це

пи

, с

оs

по

ст

оя

нн

ая

ре

ен

и,

электродвигателей
постоянного тока с
параллельным
возбуждением,
торможение
противотоком

МК4А,
МК4Б

120 220

192 242

ер

ем

енн

АС

-3

Прямой пуск
электродвигателей
отключение
вращающихся
электродвигателей
с коротко
замкнутым ротором

МК1А,
МК1Б
МК2А,
МК2Б

240

378

380

380

0,35 -

64,6

0,35 -

320

504

418

0,35 -

240

378

418

0,35 -

МК1А,
МК1Б
МК2А,
МК2Б

150

240

500

500

200

320

550

150

240

550

МК2А,
МК2Б

240 660

40 112,2

320 726

240 726

АС

-4

Пуск
электродвигателей
с
короткозамкнутым
ротором,
отключение
неподвижных или
медленно
вращающихся
электродвигателей,
торможение
противотоком

МК1А,
МК1Б
МК2А,
МК2Б

96

151,2

380

380

0,35 -

151,2

380

0,35 -

160

252

418

0,35 -

128

201,6

418

0,35 -

МК1А,
МК1Б
МК2А,
МК2Б

60

96

500

500

500

100

160

550

128

550

МК2А,
МК2Б

96 660

160 726

128 726

Таблица 4

Коммутационная способность

Ток, А

Напряжение, В

Постоянная

времени, мс

номинальная

включение

1000

отключение

Таблица 5

Род тока

Номинальн

ый ток, А

Номинальное

рабочее

напряжение, В

Режим нормальных коммутаций

включаемый

ток, А

отключаемый

ток, А

Переменный

110,127

220
380
500
660

60
35
25
15
10

3,5
2,5
1,5
1,0

Постоянный

110
220

12,5

1,25

0,5

Примечание. При переменном токе включаемый ток выражается действующим значением

симметричной составляющей.

273

Таблица 6

Род тока

Категори

применен

ия

Номинальное

рабочее

напряжение,

Номинальн

ый

рабочий

ток, А

Коэффициент
мощности при Постоянная

времени, с

вкл.

откл.

Переменный

АС-11

110
127
220
380
500
660

6
6

3,5
2,5
1,5
1,0

0,7

0,4

ДС-11

110
220

12,5

0,5

0,05
0,05

Постоянный

ДС-14

110
220

0,8
0,3

0,1 0,1

ДС-15

110
220

0,5
0,2

0,25 0,25

2.7 Коммутационная износостойкость контактов главной цепи:
а) всех контакторов с буквой А на номинальные токи 40 и 63 А, за

исключением  контакторов  МК1-20Д  и  контакторов  с  буквой  Б,  в  категориях
применения  ДС2,  ДС4  и  АСЗ  -  не  менее  2,5  млн.  циклов  срабатываний  при
частоте  1200  включений  в  час;  в  ДСЗ,  ДС5  и  АС4  -  не  менее  1  млн.  для
контакторов на 40 А, 0,4 млн. для контакторов на 63 А;

б) контакторов с буквой Б на номинальные токи 40 и 63 А в категориях

применения ДС2 и АСЗ - не менее 1,25 млн. срабатываний при частоте 1200
включений в час.

При этом номинальные рабочие токи контактора в категориях основного

применения ДС2, ДС4 и АСЗ равны номинальному току; в категориях ДСЗ, ДС5 и
АС4 - 0,4 I ном.;

в) контактора МК1-20Д в категории применения АСЗ и частоте 1200

включений в час при I ном. раб. = 18 А - не менее 2,5 млн. срабатываний; в АС4 -
не менее 0,8 млн.; контактора МКЗ-20Д в категории применения АСЗ и частоте
1200 включений в час при I ном. раб.= 100 А - не менее 1 млн. срабатываний; в
категории применения АС4 при частоте 600 включений в час - не менее 0,15 млн.
срабатываний;

г) контакторов на номинальный ток 100 А при I ном. раб. = I ном., частоте

1200 включений в час в категории применения ДС2 и ДС4 - не менее 1 млн.
срабатываний; в категориях применения ДСЗ и ДС5 при I ном. раб. = 0,4 I ном.,
частоте 600 включений в час - не менее (0,5 млн. срабатываний;

д) контакторов на номинальный ток 160 А при I ном. раб. = I ном., частоте

1200 включений в час в категории применения ДС2 и ДС4 - не менее 1 млн.
срабатываний; в категориях применения ДСЗ и ДС5 при I ном. раб.= 0,3 I ном.,
частоте 600 включений в час - не менее 0,2 млн. срабатываний;

е) контакторов с буквой Б на номинальные токи 100 и 160 А - не менее

половинных значений износостойкости, указанных в п.п. 2.7. г) и 2.7. д)
соответственно;

ж) контакторов МК1-20М-не менее 50000 срабатываний в режиме

номинальной коммутационной способности, указанной в табл. 4.

Количество циклов включений-отключений контакторов без смены

контактов  главной  цепи  в  режимах  нормальных  коммутаций,  определяемых
категориями  применения,  при  различных  значениях  рабочих  токов  и  напряжений
определяется  по  кривым,  приведенным  в  приложении  2.  При  использовании
контактора  с  другой  продолжительностью  включения  (ПВ)  среднеквадратичное

274

значение тока нагрузки контактора определяется: где ПВ - продолжительность
включения.

2.8

За номинальный ток контактора принимается ток, который определяется

условиями нагрева главной цепи при отсутствии включения и отключения
контактов. В продолжительном режиме работы контакторы допускают работу при
номинальном токе.

2.9

Контакторы с размыкающим главным кон тактом предназначены, в

основном, для шунтирования обмотки якоря сопротивлением при динамическом
торможении двигателя постоянного тока.

Контакторы с размыкающим главным контактом должны коммутировать

двукратный номинальный ток при 110% номинального напряжения, при этом
количество циклов должно быть не менее 50, время пребывания контактов во
включенном положении в пределах 0,1 -г- 1 с и интервалы между ними 10 с.

2.10

Контакторы постоянного тока при безиндуктивной нагрузке и

переменного тока при нагрузке с коэффициентом мощности не менее 0,35 допуска
ют отключение всех токов, меньших, чем указанные в табл. 3 для данной
категории применения.

2.11

Все контакторы на номинальные токи 40 и 63 А, за исключением МК1-

30, МК2-30, МК1-20Д, МК1-20М, должны коммутировать при индуктивной нагрузке
с постоянной времени 0,1 с все токи в пределах от 1 А до номинального при
номинальном напряжении. Контактор МК2-20 должен допускать работу в цепях с
повышенной.индуктивностью (постоянная времени не более 0,2 с). Критический
ток контактора МК1-20М при II = 1000 В, постоянной времени цепи 10 мс равен 0,1
А.

2.12

Номинальный рабочий ток (контактов глав ной цепи контактора МК1-30

при реверсивной ра боте на переменном токе без механической блокировки
должен быть не более 25 А.

2.13

Номинальный ток продолжительного ре жима и коммутационная

способность контактов вспомогательной цепи при индуктивной нагрузке (с
постоянной времени при постоянном токе не более 0,05 с или с коэффициентом
мощности при перемен ном токе не менее 0,4) указаны в табл. 5.

2.14

Коммутационная износостойкость контактов вспомогательной цепи

контакторов  в  категориях  АС  11,  ДСП,  Д14  при  значениях  номинальных  рабочих
токов  и номинальных  рабочих  напряжений,  указанных  в  табл.  6,  должна быть не
менее  1,6  млн.  циклов  срабатываний,  в  Д15  -  не  менее  1,0  млн.  циклов
срабатываний, а контакторов с буквой Б - не менее 0,5 млн.

2.15

Собственное время включения контакторов порядка 0,08 с,

собственное время отключения при всех предусмотренных режимах не должно
превышать
0,07 с.

2.16

Потребляемая мощность втягивающих катушек при 20°С при

номинальном режиме в нагретом до установившейся температуры состоянии не
более
45 Вт.

2.17

Механическая

износостойкость

контакторов

механической

блокировки на номинальные токи 40, 63 А и МК1-20М не менее 16 млн. циклов,
контакторов на номинальные токи 100, 160 и 250 А не менее 10 млн. циклов
включений-отключений.

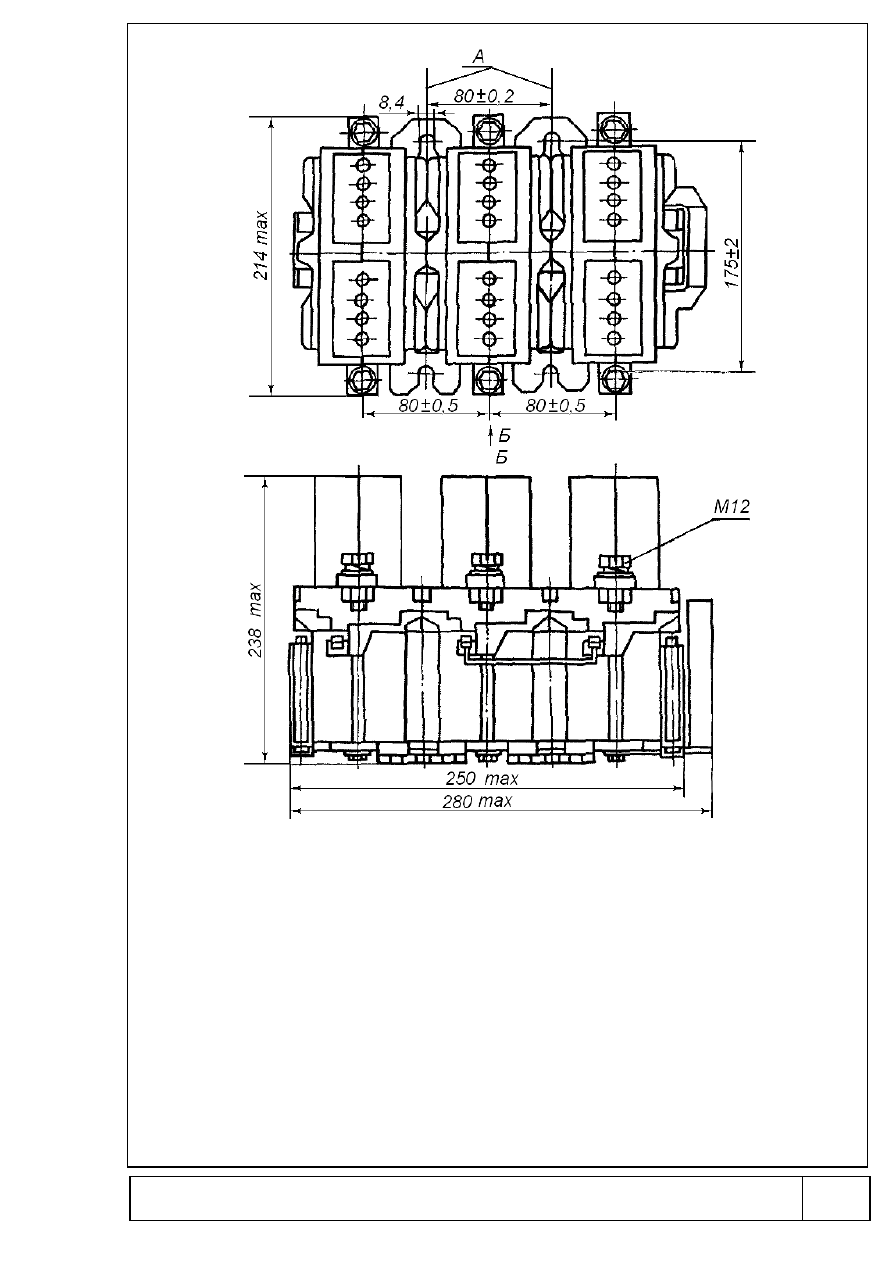

2.18 Габаритные и установочные размеры контакторов и их масса

приведены в приложении 1.

2.19

Номинальное

напряжение

контактора

по

изоляции

равно

номинальному напряжению соответствующих цепей контактора.

2.20 Контакторы ремонтопригодны в объеме замены запчастей.

275

3 Состав изделия

3.1 В комплект поставки совместно с контактором входит «Техническое

описание и инструкция по эксплуатации контакторов серии МК», если это
оговорено в заказе.

3.2 Запасные части поставляются по отдельным заказам по перечню,

приведенному на рисунке 12.

На рисунке 12 указано заводское обозначение запасных частей, их

применение в зависимости от исполнения контактора, а также их условное
изображение.

Каждый контактор для подвижного транспорта должен поставляться с

комплектом запасных частей, указанных на рисунке 12 без отдельного заказ-
наряда и фондового наряда на запасные части за отдельную плату.

4 Устройство и работа контактора

4.1

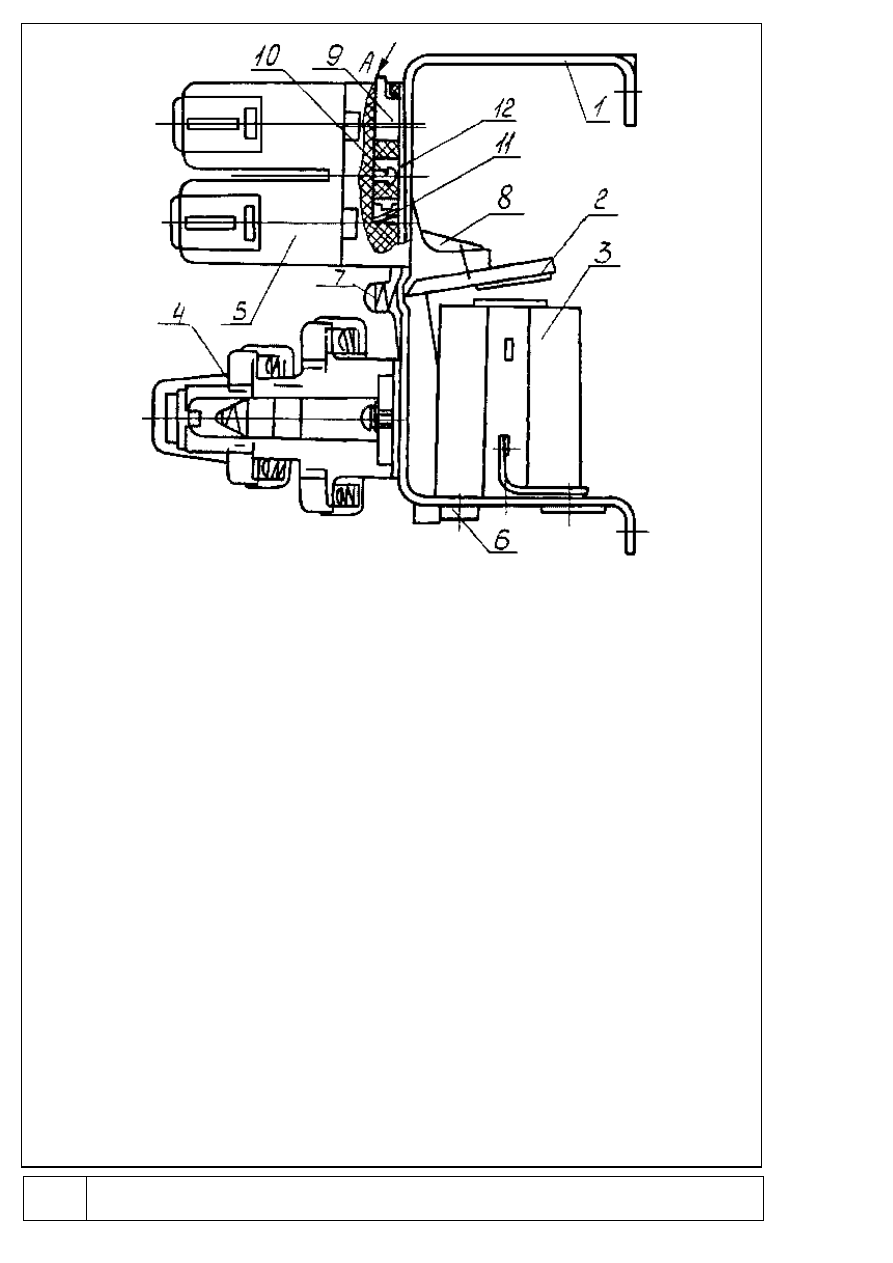

Конструкция контактора моноблочная (рис. 1). Все элементы конструкции

собираются на скобе 1.

4.2

Исполнения контакторов по магнитной системе приведены в приложении

3. Вращение якоря 2 происходит на призмах, подпружиненных пружинами 7.

4.3

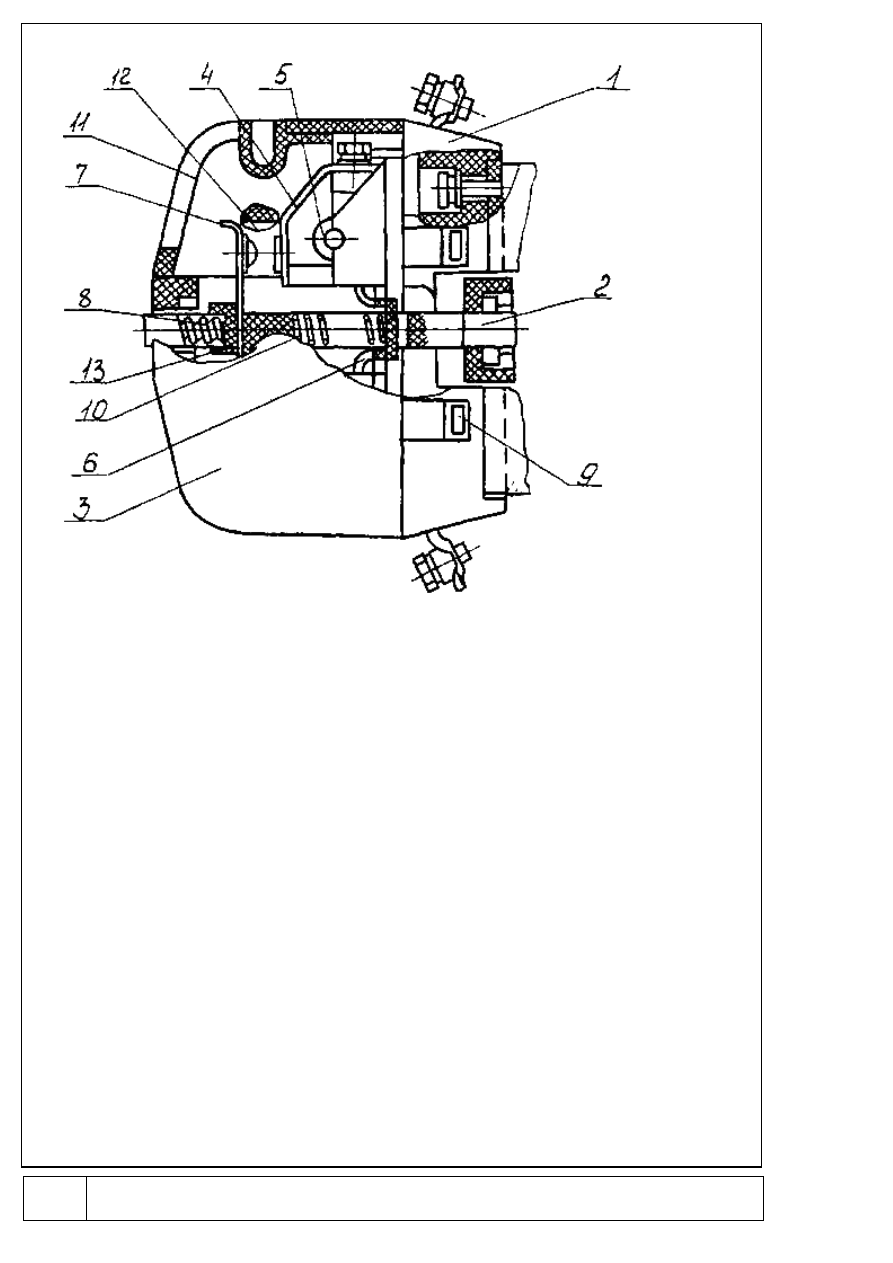

Контактная система контактов главной цепи (рис. 2) состоит из

контактной колодки 1, на которой установлены неподвижные контактные скобы 4 и
дугогасительные катушки 5, траверсы 2 с контактными мостиками 7 и
дугогасительной камеры 3.

Примечание. Дугогасительные камеры имеют керамические вставки.

Раскачивание камер при их съемах и установке недопустимо, т. к. может привести
к поломке вставок. Съем и установка камер должны производиться строго
перпендикулярно установочной плоскости.

В колодке 1 установлены подпружиненные колодки 9, предназначенные для

фиксации и удерживания дугогасительной камеры.

Для снятия дугогасительной камеры необходимо нажать пальцами на

выступающие части защелкивающих колодок 9 и выдвинуть камеру вперед (рис.
1).

4.4

Контактная система контактов вспомогательной цепи (рис. 3) состоит

из контактных колодок 1, на которых закреплены скобы неподвижных кон тактов 7
и траверсы 2 с подвижными контактными мостиками 3.

Для перестановки контактов (замыкающих в размыкающие и наоборот)

необходимо:

1) снять траверсу с подвижными контактными мостиками с контактора;
2) вынуть переставляемый контактный мостик из окна траверсы;
3)

вынуть из того же окна траверсы скобу 8, фиксирующую контактный

мостик 3 и контактную пружину 4, а затем вставить скобу, (предварительно
перевернув ее, в окно траверсы вместе с контактной пружиной;

снять с колодок 1 неподвижные контакты 7, относящиеся к

переставляемому контактному мостику, перевернуть их и закрепить на колодках
на тех же местах;

установить траверсу с переставленным контактным мостиком на

контактор.

На рисунке 36 указано положение контактов, занимаемое ими после

перестановки с размыкающего в замыкающий.

С целью исключения ложных сигналов во время снятия контактной

траверсы из-за возможных перемыканий мостиками замыкающих контактов
неподвижных контактов, необходимо разорвать соответствующую цепь,
отсоединив выводы контактов.

276

4.5 Два однотипных контактора, расположенные рядом, допускают

установку механической блокировки, при которой не должно быть включения
одновременно двух контакторов.

Механическая блокировка (рис. 4) состоит из двух подпружиненных

кулачков 1. При включении одного контактора кулачок поворачивается и заходит
за второй кулачок, препятствуя включению второго контактора.

5 Размещение и монтаж

5.1

Контакторы допускают установку как на изоляционных или

металлических заземленных панелях, так и на рейках.

5.2

Сверление отверстий при установке контакторов на панелях приведено

на рисунке 5.

5.3

При необходимости заказчик может установить контакторы на двух

металлических рейках шириной 32 мм, расположенных на расстоянии 150 мм
одна от другой при помощи дополнительной скобы 2 (рис. 6). Размеры скобы
приведены на рисунке 7.

5.4

Наибольший вылет ионизированных газов за пределы дугогасительной

камеры при отключении нагрузки десятикратного тока приведен на рисунке 8.

5.5

Включающие катушки при необходимости их снятия без демонтажа

контактора снимаются в сторону (вправо или влево). Место на панели для снятия
катушек указано на рисунке 9.

5.6

Все контакторы выполняются с передним присоединением алюминиевых

и медных проводов силовой цепи и цепи управления.

5.7

Вывода главных контактов допускают при соединение одного или двух

проводов и кабелей с общим сечением, указанным в табл. 7. Зажимы
вспомогательной цепи контактов допускают при соединение двух проводов
сечением от 0,75 до 2,5 мм

5.8

Зажимы контакторов вспомогательной цепи допускают присоединение

проводников втычным способом (без полного отворачивания зажимного винта).

5.9

Крепление контактора на плитах или рейках производится с помощью

двух болтов Мб.

Таблица 7

Номинальный ток

контактора, А

Сечение жил внешних проводов и кабелей, мм

наименьшее

наибольшее

100

160

250

150

6 Указания мер безопасности. Подготовка к работе

6.1 При установке контакторов в схему, эксплуатации и обслуживании их

руководствоваться требованиями правил техники безопасности и технической
эксплуатации электроустановок потребителей.

6.2 Перед установкой контактора в схему необходимо:
а) проверить целостность аппарата и соответствие его типа и исполнения

требуемому;

б) проверить соединение включающих катушек (в двухкатушечных

контакторах). В случае последовательного соединения катушек необходимо
учесть, что напряжение на каждой катушке указано вдвое меньше, чем в сети.
Схемы внутренних соединений катушек приведены на рисунке 10;

в) проверить надежность винтовых соединений.
6.3 После установки контактора необходимо:

277

а)

несколько раз медленно рукой нажать на якорь контактора и

убедиться, что затираний нет;

б)

проверить соответствие растворов, провалов, нажатий данным,

приведенным в табл. 8;

в)

произвести электрический монтаж.

После включения катушек на напряжение проверить четкость включения и

отключения контактора без тока в главной цепи.

7 Измерение параметров, регулировка и настройка

7.1

В условиях эксплуатации необходимо регулярно следить за работой

контактора.

7.2

При обычных условиях контактор достаточно осматривать после 100

тыс. срабатываний, но не реже 1 раза в месяц. Независимо от этого, осмотр
контактора следует производить после каждого отключения аварийного тока.

7.3

Прежде чем приступить к осмотру контактора, его необходимо отключить

от сети.

7.4

При осмотре следует:

а)

очистить контактор от пыли и загрязнения;

б)

проверить надежность всех резьбовых соединений и в случае

необходимости произвести их подтяжку;

в)

проверить отсутствие механических затираний.

7.5

В контактной системе проверить состояние контактных напаек и

основные контактные пара метры (провалы, растворы и начальное контактное
нажатие на мостик), которые должны соответствовать данным, приведенным в
табл. 8.

Таблица 8

Номинальн

ый ток, А

Назначение

контактов

Исполнение

контактов

Нажатие на

мостик

(начальное),

кг

Раствор

контактов,

мм

Провал

контактов,

мм

20,40,63

Контакты

главной

цепи

замыкающие

0,5

–0,7*

–6**

2,5

–3**

100,160

1,2

–1,5

–6**

40,63

размыкающи

0,35

–0,45

–6

2,5

–4

100,160

0,45

–0,7

–6**

2,5

–3**

250

0,9

–1,1

1,5

–2

контакты

вспомогатель

ной цепи

замыкающие
размыкающи

0,09

–0,12

–7**

1,5

–3,5**

*Для контакторов МК1-20Д начальное нажатие на мостик 0,35– 0,4 5 кг.
** Для контакторов МК1-20М на 1н = 20 А раствор контактов должен быть 7–8 мм,
провал не менее 1,5 мм;

для контакторов МК 1-22 провал 2,0–2,5 мм;

для контакторов МК 4-22 на I н = 160 А раствор г/к должен быть 4–6 мм,

провал 2–3 мм, раствор в/к должен быть 5–7 мм, провал 1,5–3,5 мм.

7.5.1 Закопченные поверхности контактных колодок, дугогасительной камеры,

контактных траверс и самих контактов следует протирать хлопчатобумажной

ветошью. Категорически запрещается зачищать контактные поверхности надфилем,

наждачной бумагой.

7.5.2 При износе контактов провал уменьшается. При уменьшении провала

контактов до величины 0,5 мм или при полном износе контактных напаек в месте

контактирования полностью на любом из контактов (подвижном и неподвижном) эти

контакты необходимо сменить.

7.5.3 При установке нового контактного мостика необходимо следить, чтобы

выступы мостика плотно зашли в соответствующие выемки направляющей колодки.

278

При установке неподвижных контактов необходимо, чтобы контактные скобы плотно

легли на выступы контактной колодки.

7.5.4 Регулировка растворов и провалов производится с помощью

специальных регулировочных пластин 12 и перемещением колодки 6 ограничителя

хода якоря (рис. 1).

7.5.5 Допускается увеличение раствора и провала контактов и контактных

нажатий по сравнению с указанными в табл. 8, если при этом обеспечивается

четкая работа контактора.

7.5.6 Провал контактов определяется как свободный ход траверсы с

момента касания контактов до полной ее остановки. Начальное нажатие на мостик

— это усилие, создаваемое контактной пружиной в момент первоначального

касания контактов.

7.5.7 Схема определения контактных параметров показана на рис. 11.

7.6 При осмотре магнитной системы (рис. 1) необходимо обратить внимание

на следующее:

а)

якорь 2 должен легко поворачиваться;

б)

в отключенном состоянии пластмассовая колодка 8, соединенная с

якорем, должна упираться на колодку 6.

7.7 При проверке механической блокировки (рис. 4) необходимо следить,

чтобы при любом положении якорей сблокированных контакторов не было

одновременного замыкания их главных контактов.

В момент первоначального касания контактов главной цепи одного

контактора зазор между контактами главной цепи другого контактора должен быть

не менее 3 мм.

При полностью притянутом якоре одного контактора якорь второго должен

иметь незначительный свободный ход (во избежание жестких ударов при

включении).

При установке механической блокировки между выступами Г подвижных

кулачков 1 необходимо обеспечить зазор f не менее 1,5-2 мм. При этом внешние

плечи кулачков цилиндрическими поверхностями должны касаться подвижных

рычагов сблокированных контакторов, а между выступами кулачков К и скобой

должны быть обеспечены зазоры t не менее 0,5 мм.

Обеспечение зазоров f и t достигается соответствующей установкой скобы

узла блокировки относительно крепящих винтов 4 (рис.. 4). При необходимости
допускается произвести перерегулировку контактных параметров за счет
перемещения колодки 6 (рис. 1), ограничивающей ход якоря, обеспечив при этом
растворы, провалы и втягивание в допускаемых пределах.

7.7.3 При работе контактора происходит износ кулачков блокировки. После

8 млн. срабатываний (половины механической износостойкости) или после 4 лет
работы контактора в условиях эксплуатации необходимо переставить кулачки
местами с последующей перерегулировкой контактных параметров в
соответствии с данными, приведенными в табл. 8.

8 Возможные неисправности и методы их устранения

8.1

Устранение неисправностей следует производить только при

отключенном контакторе.

8.2

Возможные неисправности и способы их устранения указаны в табл. 9.

Таблица 9
Возможная

неисправность

Вероятная причина

Способы устранения

1. При подаче
напряжения на
втягивающие катушки
контактор не
срабатывает

1. Обрыв втягивающей
катушки

1. Проверять внешние
присоединения, в случае их
неисправности - исправить, если
это не удается — заменить
катушку

Тепловоз ТЭМ18ДМ. Инструкция по эксплуатации (2009 год) - часть 67
