Таблица 1 - Регулятор напряжения БРН-3ВУ2. Перечень элементов

Поз.

обозна-

чение

Наименование

Кол.

Примечание

R6, R7

Резистор ПЭВ-100-150 Ом ± 5%
ОЖО.467.576ТУ

2



1РП, 2РП

Розетка РП3-16А   ДГ3.695.000ТУ

2



ШР

Вилка РША ВПБ-20   ПЩО.364.015ТУ

1



ШР

Розетка РША ГКУ-20-3   ПЩО.364.015ТУ

1





Плата БИЛТ.301361.001

1



С3, С4

Конденсатор МБГП-2-400В-0,5мкФ±10%

2





ОЖО.462.107ТУ







РЕЗИСТОРЫ МЛТ ОЖО.467.180ТУ,







ППБ ОЖО.468.512ТУ





R1

МЛТ-2-2 кОм ± 5%

2

параллельно

R1'

МЛТ-2-2 кОм ± 5%

2

параллельно

R2

ППБ-15Е-330 Ом ± 10%

1



R3

МЛТ-2-200 Ом ± 5%

1



R4

МЛТ-2-20 кОм ± 5%

2

параллельно

R5

МЛТ-2-560 Ом ± 5%

1



R8

МЛТ-2-30 Ом ± 5%

2

параллельно

R9

МЛТ-2-30 Ом ± 5%

2

параллельно

Д1, Д2, Д7  Диод Д226   Щ63.362.002ТУ

6



Д8,Д13,Д16





Д3…Д5

Стабилитрон Д814Б   СМ3.362.012ТУ

3



Д9…Д12,Д18  Диод Д231А   УЖ3.362.018ТУ

5



Д14, Д15

Стабилитрон Д815Ж   УЖ3.362.027ТУ

2



Д17

Стабилитрон Д815Г   УЖ3.362.027ТУ

1



Т1

Транзистор 2Т203А   ЧТУ3.365.007ТУ

1



Т2

Транзистор КТ201Б   СБО.336.009ТУ

1



Т3

Транзистор П702   ШБ3.365.000ТУ

1



Т5

Тиристор ТБ251-80(100)-6-652 У2
ТУ16-432.158-87

1



1РП

Вилка РП3-16А   ДГ3.695.000ТУ

1





Панель БИЛТ.301363.007

1



С2

Конденсатор МБГЧ-1-2Б-250-10 ± 10%

2

параллельно



ОЖО.462.049ТУ





Д10…Д12

Диод Д231А   УЖ3.362.018ТУ

3



Т4

Тиристор ТБ251-80(100)-6-652 У2   ТУ16-
432.158-87

1



Др

Дроссель БИЛТ.671334.001

1



2РП

Вилка РП3-16А   ДГ3.695.000ТУ

1











221

Таблица 2 - Регулятор напряжения БРН-3ВТ3. Перечень элементов


Поз.

обозна-

чение

Наименование

Кол.

Примечание

R6, R7

Резистор С5-35В-100Вт-150 Ом ± 5%
ОЖО.467.541ТУ

2



1РП, 2РП

Розетка РП3-16А   ДГ3.695.000ТУ

2



ШР

Вилка РША ВПБ-20   ПЩО.364.015ТУ

1



ШР

Розетка РША ГКУ-20-3   ПЩО.364.015ТУ

1





Плата БИЛТ.301361.001

1



С3, С4

Конденсатор МБГП-2-400В-0,5мкФ±10%Т

2





ОЖО.462.107ТУ







РЕЗИСТОРЫ МЛТ ОЖО.467.180ТУ,







СП5-30  ОЖО.468.546ТУ





R1

МЛТ-2-2 кОм ± 5%Т

2

параллельно

R1'

МЛТ-2-2 кОм ± 5%Т

2

параллельно

R2

СП5-30-I-15Е-330 Ом ± 10%В

1



R3

МЛТ-2-200 Ом ± 5%Т

1



R4

МЛТ-2-20 кОм ± 5%Т

2

параллельно

R5

МЛТ-2-560 Ом ± 5%Т

1



R8

МЛТ-2-30 Ом ± 5%Т

2

параллельно

R9

МЛТ-2-30 Ом ± 5%Т

2

параллельно

Д1, Д2, Д7,  Диод Д226Т   Щ63.362.002ТУ

6



Д8,Д13,Д16





Д3…Д5

Стабилитрон Д814БТ   СМ3.362.012ТУ

3



Д9…Д12,Д18  Диод Д231АТ   УЖ3.362.018ТУ

5



Д14, Д15

Стабилитрон Д815ЖТ   УЖ3.362.027ТУ

2



Д17

Стабилитрон Д815ГТ   УЖ3.362.027ТУ

1



Т1

Транзистор 2Т203АТ   ЧТУ3.365.007ТУ

1



Т2

Транзистор КТ201БТ   СБО.336.009ТУ

1



Т3

Транзистор П702Т   ШБ3.365.000ТУ

1



Т5

Тиристор ТБ251-80(100)-6-652 Т2
ТУ16-432.158-87

1



1РП

Вилка РП3-16АТ   ДГ3.695.000ТУ

1





Панель БИЛТ.301363.007

1



С2

Конденсатор МБГЧ-1-2Б-250-10 ± 10%Т

2

параллельно



ОЖО.462.049ТУ





Д10…Д12

Диод Д231АТ   УЖ3.362.018ТУ

3



Т4

Тиристор ТБ251-80(100)-6-652 Т2   ТУ16-
432.158-87

1



Др

Дроссель БИЛТ.671334.001-01

1



2РП

Вилка РП3-16АТ   ДГ3.695.000ТУ

1













222

Таблица 3 - Регулятор напряжения БРН-3ВУ2 Экспорт. Перечень элементов



Поз.

обозна-

чение

Наименование

Ко

л.

Примечание

R6, R7

Резистор ПЭВ-100-150 Ом ± 5% Экспорт

2





ОЖО.467.576ТУ





1РП, 2РП

Розетка РП3-16А Экспорт   ДГ3.695.000ТУ

2



ШР

Вилка РША ВПБ-20 Экспорт
ПЩО.364.015ТУ

1



ШР

Розетка РША ГКУ-20-3 Экспорт
ПЩО.364.015ТУ

1





Плата БИЛТ.301361.001

1



С3, С4

Конденсатор МБГП-2-400В-0,5мкФ±10%
Экспорт

2





ОЖО.462.107ТУ







РЕЗИСТОРЫ МЛТ ОЖО.467.180ТУ,







ППБ ОЖО.468.512ТУ





R1

МЛТ-2-2 кОм ± 5% Экспорт

2

параллельно

R1'

МЛТ-2-2 кОм ± 5% Экспорт

2

параллельно

R2

ППБ-15Е-330 Ом ± 10% Экспорт

1



R3

МЛТ-2-200 Ом ± 5% Экспорт

1



R4

МЛТ-2-20 кОм ± 5% Экспорт

2

параллельно

R5

МЛТ-2-560 Ом ± 5% Экспорт

1



R8

МЛТ-2-30 Ом ± 5% Экспорт

2

параллельно

R9

МЛТ-2-30 Ом ± 5% Экспорт

2

параллельно

Д1, Д2, Д7,  Диод Д226 Экспорт   Щ63.362.002ТУ

6



Д8,Д13,Д16





Д3…Д5

Стабилитрон Д814Б Экспорт
СМ3.362.012ТУ

3



Д9…Д12,Д18  Диод Д231А Экспорт   УЖ3.362.018ТУ

5



Д14, Д15

Стабилитрон Д815Ж Экспорт
УЖ3.362.027ТУ

2



Д17

Стабилитрон Д815Г Экспорт   УЖ3.362.027ТУ

1



Т1

Транзистор 2Т203А Экспорт
ЧТУ3.365.007ТУ

1



Т2

Транзистор КТ201Б Экспорт   СБО.336.009ТУ

1



Т3

Транзистор П702 Экспорт   ШБ3.365.000ТУ

1



Т5

Тиристор ТБ251-80(100)-6-652 У2 Экспорт

1





ТУ16-432.158-87





1РП

Вилка РП3-16А Экспорт   ДГ3.695.000ТУ

1





Панель БИЛТ.301363.007

1



С2

Конденсатор МБГЧ-1-2Б-250-10 ± 10%
Экспорт

2

параллельно



ОЖО.462.049ТУ





Д10…Д12

Диод Д231А Экспорт   УЖ3.362.018ТУ

3



Т4

Тиристор ТБ251-80(100)-6-652 У2 Экспорт

1





ТУ16-432.158-87





Др

Дроссель БИЛТ.671334.001

1



2РП

Вилка РП3-16А Экспорт   ДГ3.695.000ТУ

1











223

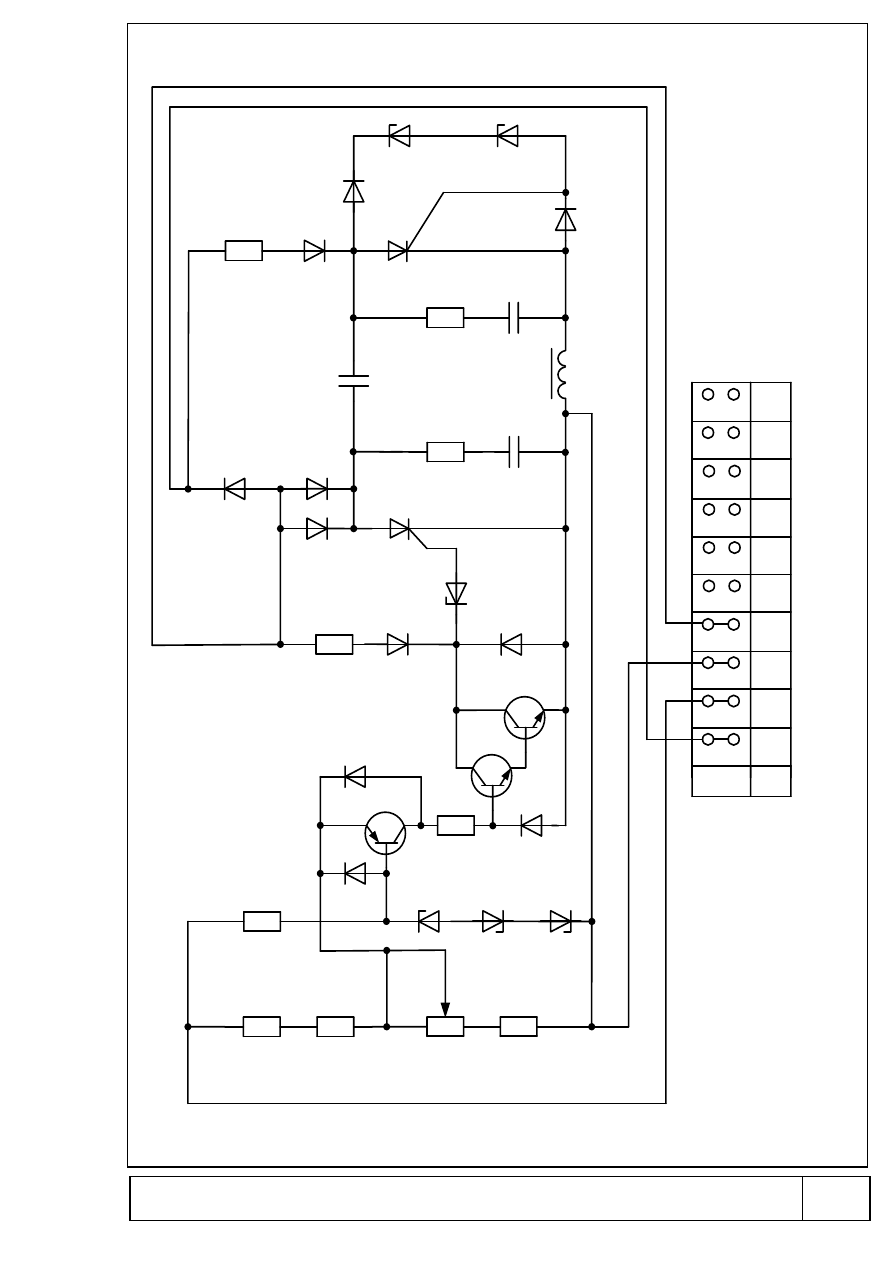

1.4.1 Устройство и работа составных частей регулятора

На  панели  и  части  платы  расположены  основные  элементы  генератора

импульсов  тока,  выполненного  по  схеме  несимметричного  управляемого
мультивибратора на тиристорах Т4, Т5.

Мультивибратор работает следующим образом.

После появления напряжения на анодах диодов Д11,Д12 через

последовательно включенную ОВ, контакт разъема ШР/Ш2, тиристор Т4 по цепи
R

6, Д9, Д17 открывается и в ОВ начинает протекать ток. Одновременно на аноде

тиристора Т5 и конденсаторе С2 возрастает напряжение по цепи ШР/Ш1, R7, Д18,
С2, открытый Т4. При достижении напряжения уровня пробоя стабилитронов Д14,
Д15 через управляющий электрод тиристора Т5 начинает протекать ток, что
обеспечивает открытие тиристора Т5. Заряженные конденсаторы С2 начинают
разряжаться через открытый тиристор Т5 и еще открытый тиристор Т4. Этот
разряд конденсатора закрывает тиристор Т4 путем подачи напряжения обратной
полярности.

После закрытия тиристора Т4 происходит перезаряд конденсатора через

ОВ и открытый тиристор Т5. Потенциал анода и ток управления тиристора Т4
растут. При достижении тока управления достаточного для открытия тиристора Т4
он открывается, а тиристор Т5 закрывается разрядным током конденсаторов С2 и
процесс повторяется. В результате возникает устойчивый режим автоколебаний с
высокой частотой, которая определяется величинами R7 и С2. Элементы схемы
выбраны так, что время открытого состояния тиристора Т4 в десятки раз больше
времени закрытого состояния.

Таким образом, за один период колебания мультивибратора в ОВ поступает

импульс тока, величина которого зависит от длительности импульса     открытого
состояния тиристора Т4, сопротивления ОВ и напряжение питания ОВ.

Если закоротить управляющий электрод с катодом тиристора Т4, тиристор

Т4 не откроется и мультивибратор прекратит автоколебания, ток в ОВ поступать
не будет.

Для  предотвращения  потери  управляемости  регулятора  введены

отсекающие диоды Д11, Д12, Д18.

Дроссель  Др  предназначен  для  защиты  тиристоров  Т4  и  Т5  от

коммутационных импульсов тока.

Цепочки, состоящие из резисторов R8, R9 и емкостей С3, С4, используются

для повышения помехоустойчивости регулятора.

На  остальной  части  платы  размещена  схема  сравнения  и  схема

регулирования.

Схема

сравнения

выполнена

по

мостовой

схеме,

в

которой

стабилизированное

напряжение

на

стабилитроне

Д3

сравнивается

с

напряжением,  поступающим  с  движка  резистора  R2.  Резистор  R2  включен  в
резисторный  делитель  R1,  R1



,  R2,  R

3,  на  который  поступает  напряжение

регулируемого генератора через контакты разъема ШР/Я1, ШР/Я2. Стабилитроны
Д4, Д5, в диодном включении, служат для термокомпенсации стабилитрона Д3.

Схема  регулирования  выполнена  на  транзисторах  Т1,  Т2,  Т3,  диодах  Д1,

Д2, Д7, Д8 и резисторе R5. На транзистор Т1 подаются два напряжения: опорное -
на базу и регулируемое с движка R2 – на эмиттер. Если напряжение на эмиттере
меньше,  чем    на  базе,  транзистор  Т1  закрыт,  соответственно  закрытые
транзисторы  Т2  и  Т3,  которые  включены  по  составной  схеме.  Закрытые
транзисторы  Т2  иТ3  не  влияют  на  работу  мультивибратора.  В  ОВ  генератора
непрерывно поступают импульсы тока.

Если  напряжение  на  эмиттере  транзистора  Т1  станет  выше  напряжения

базы,  транзистор  Т1  откроется,  соответственно  откроются  транзисторы  Т2  и  Т3.
Открытые  транзисторы  Т2  и  Т3  закоротят  управляющий  ток  тиристора  Т4.









224

Тиристор  Т4  открыться  не  может,  колебательный  процесс  мультивибратора
прекращается,  ток  в  ОВ  генератора  не  поступает,  что  ведет  к  понижению
регулируемого  напряжения  и  уменьшению  напряжения  на  эмиттере  Т1,
транзистор  Т1  запирается,  соответственно  закрываются  транзисторыТ1  и  Т3.
Мультивибратор начинает работать.

Процесс  повторяется,  происходит  поддержание  заданного  регулируемого

напряжения регулятора.

Регулировкой  резистора  R2  меняется  порог  открытия  транзистора  Т1,  что

ведет  к  изменению  регулируемого  напряжения,  чем  осуществляется            точная
настройка регулируемой машины.

Диоды  Д1,  Д2,  Д7  защищают  транзисторные  переходы  от  обратных

напряжений.

Стабилитрон Д17 обеспечивает отсечку тока управления тиристора Т4 при

открытых транзисторах Т2, Т3.


1.4.2 Конструктивные особенности регулятора

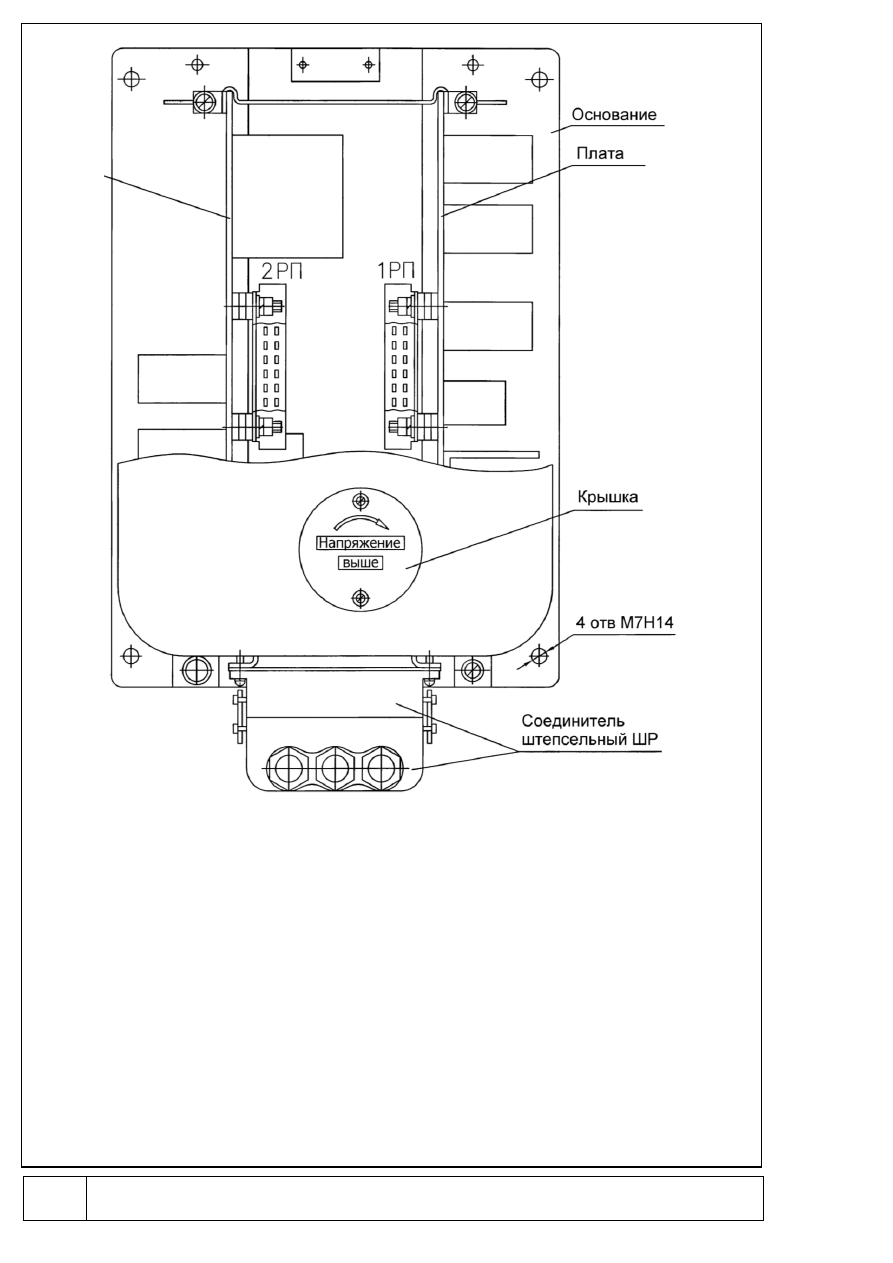

Регулятор напряжения БРН-3В представляет собой блочную конструкцию,

заключенную в металлический корпус. Общий вид регулятора представлен на
рисунке 2.

Регулятор состоит из трех основных элементов.

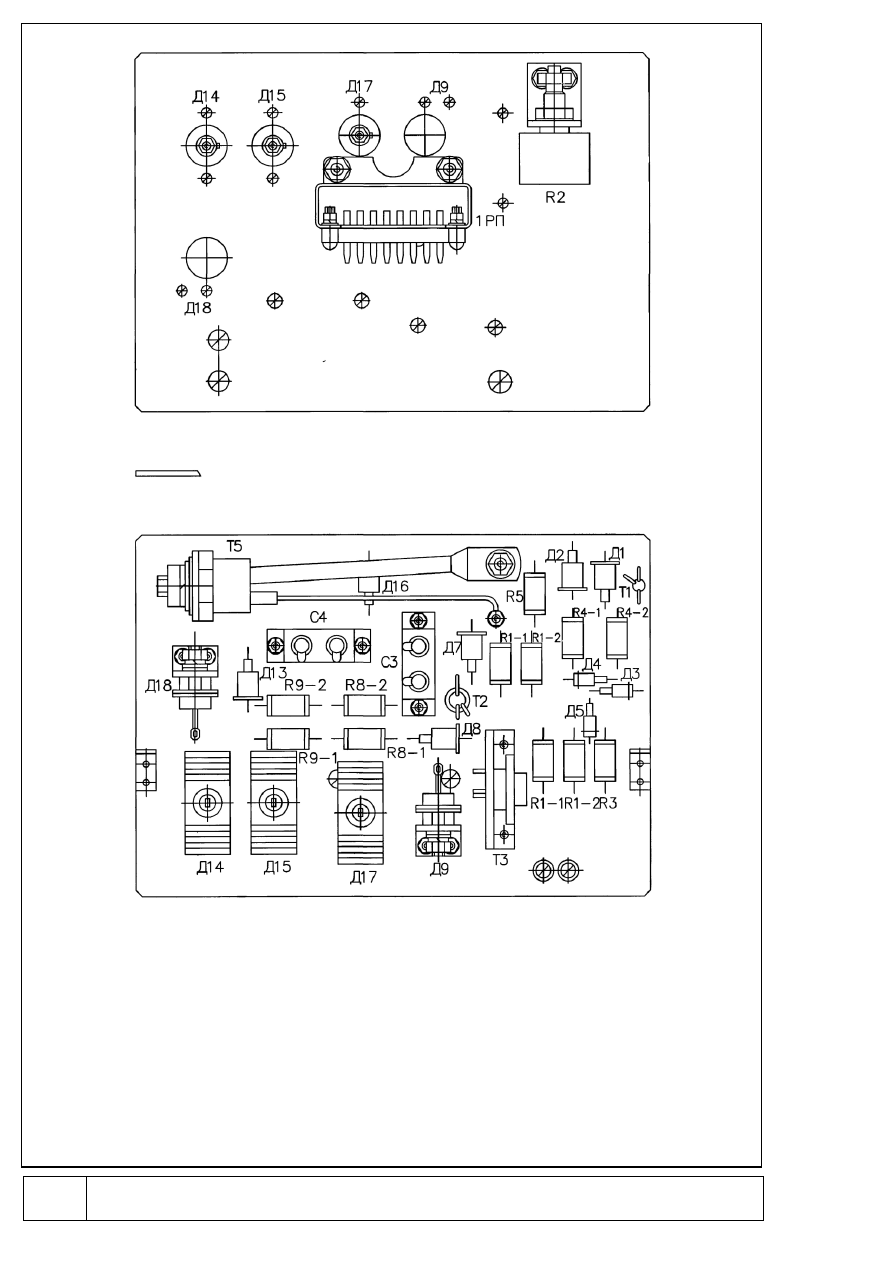

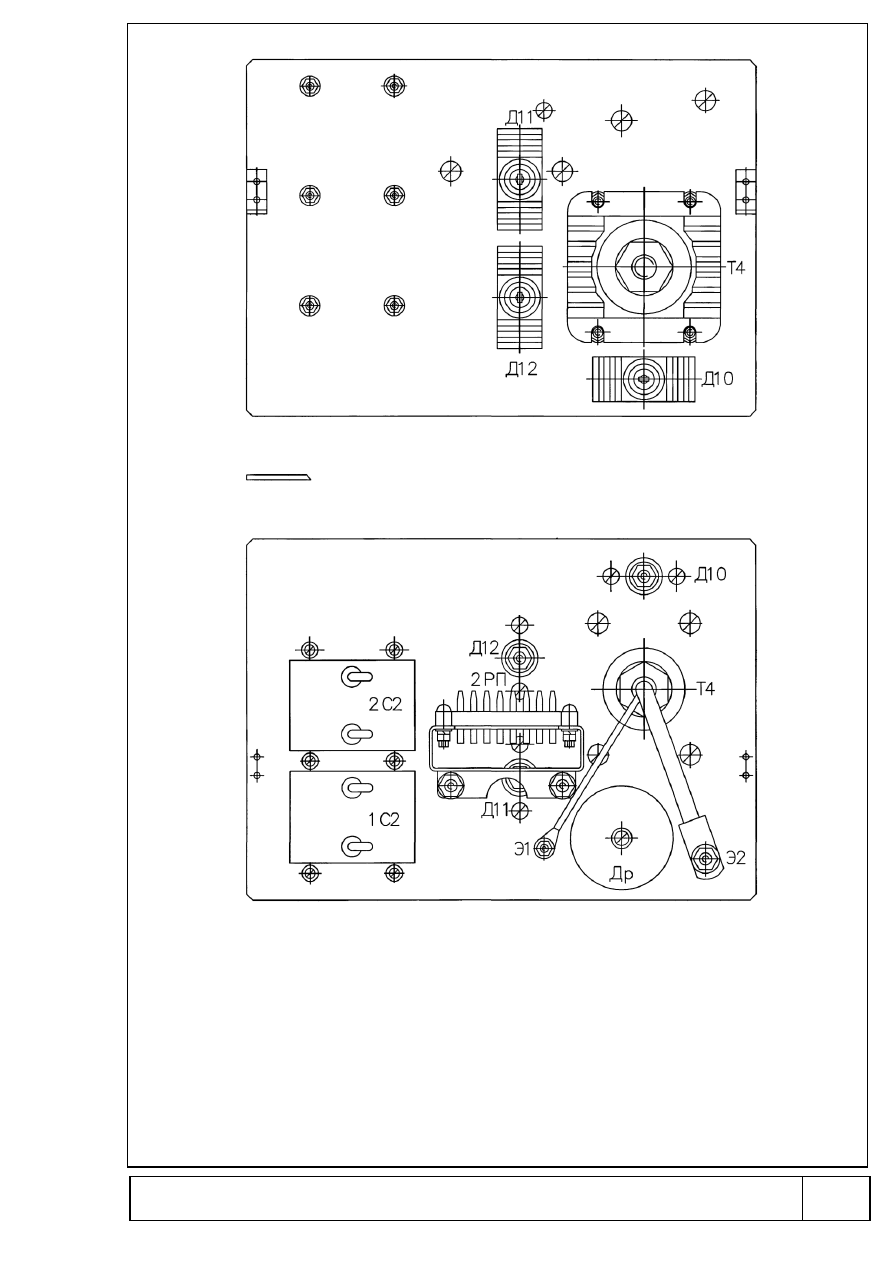

1  Панель,  на  которой  смонтированы  силовые  элементы.  Расположение

элементов  на  панели  приведено  на  рисунке  3.  Таблица  соединений  панели
приведена в таблице 4.

2  Плата,  на  которой  смонтирована  основная  часть  элементов  схемы.

Расположение элементов на плате приведено на рисунке 4. Таблица соединений
платы приведена в таблице 5.

3

Основание,  на  котором  смонтированы  резисторы  R6,  R7,  переходные

разъемы  1РП,  2РП,  с  помощью  которых  панель  и  плата  электрически
соединяются с остальными элементами схемы регулятора и между собой, а также
соединитель  штепсельный  ШР,  посредством  которого  регулятор  соединяется  со
схемой тепловоза. Таблица соединений основания приведена в таблице 6.

В кожухе регулятора имеется отверстие, закрытое крышкой, через которое

осуществляется корректировка напряжения регулировочным резистором R2.

В

основании

предусмотрено

четыре

отверстия,

через

которые

осуществляется крепление регулятора на тепловозе.

Таблица 4 – Таблица соединений панели

Проводник

Откуда идет

Куда поступает

1

Др/1

Э2

2

1С2/1

2С2/1

3

1С2/2

2С2/2

4

Д12/-

Т4/+

7

Д11/-

Т4/+

8

2РП/2а

Э1

9

2РП/4а,4в

Д11/+

10

2РП/6а,6в

Др/1

11

2РП/8а,8в

Д11/+

13

Д11/+

Д12/+

14

Д12/+

Д10/+

15

2РП/1а,1в

1С2/1

16

2РП/3а,3в

Др/1

18

2РП/5а,5в

Д10/-

19

2РП/2в

Др/2







225

21

1С2/2

Д12/-

Таблица 5 – Таблица соединений платы

Проводник

Откуда идет

Куда поступает

1

Плата/1

1РП/1в

2

Плата/2

1РП/1а

3

Плата/3

1РП/2а,2в

4

Плата/4

1РП/8а,8в

5

Плата/5

1РП/5а,5в

6

Плата/6

1РП/3а,3в

7

Плата/7

1РП/4а,4в

8

Плата/8

1РП/7а,7в

9

Плата/9

1РП/6а,6в











226









Рисунок 2 – Общий вид регулятора







227







Рисунок 3 – Панель регулятора









228





Рисунок 4 – Плата регулятора









229

Таблица 6 – Таблица соединений основания



Проводник

Откуда идет

Куда поступает

1

2РП/2в

1РП/2а,2в

2

2РП/3а

2РП/3в; 1РП/3а,3в

3

2РП/6а

2РП/6в; 1РП/6а,6в

4

2РП/7а

2РП/7в; 1РП/7а,7в

5

R6/5

1РП/8а,8в

6

2РП/2а

1РП/5а,5в

7

R6/5

2

РП/8а,8в

8

R6/20

1РП/4а,4в

9

R7/18

2РП/5а,5в

10

R7/23

1РП/1в

11

2РП/1а

2РП/1в; 1РП/1а

12

2РП/4а

2РП/4в; ШР/4,14

13

R7/18

ШР/1,11

14

1РП/6а

ШР/3,13

15

1РП/7а

ШР/2,12


1.5 Маркировка и пломбирование
1.5.1  На  основании  регулятора  крепится  табличка,  на  которой  набивается

тип, номер и год изготовления регулятора.

1.5.2 Маркирование элементов электрической схемы на печатной плате, на

панели и на основании выполняется в соответствии с чертежом принципиальной
электрической схемы.

1.5.3  Упакованный  в  отдельную  транспортную  тару  регулятор  (при

индивидуальном транспортировании) маркируется предприятием-изготовителем в
соответствии с действующими документами по ГОСТ 14192-96.

1.5.4  Под  винты  крепления  кожуха  к  основанию  поставлены  пломбиро-

вочные корпуса.


1.6

Упаковка

Упаковка  при  транспортировании  регулятора  должна  обеспечивать  защиту

от  попадания  влаги, загрязнений  и  посторонних  предметов,  а  также  сохранность
всех частей регулятора, в том числе, от механических повреждений.










230

2 Использование по назначению

2

.1 Подготовка регулятора к использованию

2.1.1 Требования безопасности.
2.1.1.1  Все  работы  по  обслуживанию,  монтажу  и  ремонту  регулятора

разрешаются  лицам,  прошедшим  специальную  подготовку  и  усвоившим
действующие  на  железнодорожном  транспорте  правила  техники  безопасности  и
производственной  санитарии  при  эксплуатации,  обслуживании  и  ремонте
подвижного состава.

2.1.1.2  Монтаж,  демонтаж,  осмотр  и  ремонт  регулятора  на  тепловозе

проводить  только  при  остановленном  дизеле  и  отключенной  аккумуляторной
батарее.

2.1.

1.3  Перед  проверкой  схемы  тепловоза  мегомметром  регулятор

отключить.

2.1.1.4  Не  допускать  электрического  соединения  регулировочного

резистора  с  кожухом  при  подрегулировке  поддерживаемого  регулятором
напряжения на тепловозе.

2.1.2  Порядок установки, размещение и монтаж.
2.1.2.1  Требования к месту монтажа регулятора на тепловозе.
Место для монтажа регулятора на тепловозе должно обеспечивать:
-

возможность  доступа  к  регулятору  для  его  осмотра  и  обслуживания  без

демонтажа близлежащего оборудования;

-

защиту  от  попадания  на  регулятор  горючесмазочных  материалов,

посторонних предметов и влаги;

2.1.2.2  Перед монтажом регулятора  выполнить следующие работы:
-

обдуть сухим сжатым воздухом;

-

осмотреть на отсутствие механических повреждений;

-

проверить наличие пломб.

2.1.2.3  Монтаж регулятора.
Монтаж  регулятора  производить  в  собранном  виде.  Перед  монтажом

регулятора    обесточить    схему    управления  тепловозом,  исключив  возможность
появления  напряжения  на  соединителе  штепсельном,  подсоединяющим
регулятор.

При  монтаже  регулятора  принять  меры  против  самоотвинчивания

крепежных деталей.

После  закрепления  регулятора  на  тепловозе  подсоединить  его  к

электрической схеме тепловоза с помощью соединителя штепсельного, соблюдая
требования  монтажных  чертежей  тепловоза.  Особое  внимание  обратить  на
соблюдение  правильной  полярности  напряжения,  подаваемого  с  якоря
вспомогательного  генератора  на  соответствующие  клеммы  соединителя
штепсельного,  так  как  неправильное  подсоединение  при  длительной  работе
вызывает выход из строя регулятора.

2.1.3 Измерение параметров, регулирование и настройка.

Регулирование  и  настройка  регулятора  осуществляется  на  заводе

изготовителе или на испытательном стенде в соответствии с инструкцией к нему.

В  случае  незначительного  отклонения  на  тепловозе  регулируемого

напряжения  от  номинального,  разрешается  производить  подстройку  плавным
вращением регулировочного резистора R2, расположенного на плате регулятора,
через  отверстие  в  кожухе,  предварительно  ослабив  цанговый  зажим  фиксации
движка.

После регулировки зафиксировать движок резистора.
При  измерении  напряжения  использовать  вольтметр  постоянного  тока,

имеющий класс точности не ниже 0,5.

2.2  Использование регулятора







231

2.2.1 Проверка технического состояния регулятора.
Проверку  работоспособности  регулятора  совместно  с  тепловозной  схемой

производить в процессе эксплуатации по показанию вольтметра бортовой сети.

2.2.2 Возможные неисправности и методы их устранения.

2.2.2.1  Возможные  неисправности  регулятора  и  методы  их  устранения

приведены в таблице 7.
Таблица 7 – Возможные неисправности регулятора и методы их устранения



Наименова-

ние

неисправ-

ностей,

внешнее

проявление

Возможные причины

Указания по устранению

неисправностей

Заброс
напряжения
вспомога-
тельного
генератора

Обрыв резистора R1

Проверить резистор R1, при
необходимости заменить

Обрыв регулировочного
резистора R2

Проверить наличие цепи между
резистором R1 и R3. Устранить
обрыв

Неправильное
подключение концов
обмотки возбуждения
вспомогательного
генератора

Проверить подключение, исправить

Тиристор Т4 закорочен
вследствие пробоя или
включается без сигнала
управления

Проверить тиристор, неисправный
заменить

Тиристор Т5 закорочен
вследствие пробоя или
включается без сигнала
управления

Проверить тиристор, неисправный
заменить

Обрыв диода Д13

Проверить тестером диод. При
отсутствии цепи через диод в
проводящем направлении диод
заменить

Обрыв цепи
стабилитронов Д14, Д15

Проверить исправность
стабилитронов, неисправные
заменить. Проверить отсутствие
обрывов по причине нарушения
монтажа, устранить.

Обрыв цепи
стабилитронов Д3…Д5

Проверить исправность
стабилитронов Д3…Д5,
неисправные заменить

Заброс
напряже-ния
вспомога-
тельного
генера-тора

Выход из строя
транзисторов Т1…Т3
(обрыв “э-к” перехода)

Проверить

работоспособность

транзисторов  последовательной  их
заменой  в  работающем  регуляторе
или  другим  способом.  Неисправные
заменить

Обрыв цепи резистора R5

При  обнаружении  тестером  обрыва
резистора

R

5,

заменить

его,

нарушение монтажа устранить









232

Наименова-

ние

неисправ-

ностей,

внешнее

проявление

Возможные причины

Указания по устранению

неисправностей

Вспомо-
гатель-ный
генератор
не вступает
в работу

Вышел из строя
стабилитрон Д3 или диод
Д8 (пробой)

Проверить  исправность  приборов
Д3, Д8, неисправные заменить

Обрыв резистора R3

Проверить  исправность  резистора
R

3,  при  необходимости  заменить.

Для проверки один конец отпаять

Обрыв резистора R4

Проверить  исправность  резистора
R

4,  при  необходимости  заменить.

Для проверки один конец отпаять

Обрыв  в  цепи  управления
тиристора

Т4

(обрыв

диода  Д9,  резистора  R6,
нарушение монтажа)

Произвести проверку тестером.
Нарушение монтажа устранить,
заменить вышедшие из строя
элементы

Не  включается  тиристор
Т4, обрыв в силовой цепи

Проверить тиристор Т4, исправность
диодов

Д11,

Д12,

отсутствие

обрывов  в  силовой  цепи.  Дефекты
монтажа  устранить,  неисправные
приборы заменить

Закорочен диод Д10

Проверить  тестером  диод  Д10,
неисправный заменить

На клеммы регулятора не
поступает напряжение;
величина напряжения
батареи на тепловозе
менее 46В;
неправильное
подключение концов
обмоток вспомогательного
генератора

Установить причину, устранить

Напряже-
ние
вспомога-
тельного
генератора
неста-
бильно

Нестабильная
характеристи-ка
стабилитрона  Д3,  нару-
шения  контакта  движка
резистора R2

Проверить

стабилитрон

Д3,и

исправность  резистора  R2,  при
необходимости заменить


2.2.2.2 Поиск неисправностей.
2.2.2.2.1 Поиск неисправностей методом замены платы, панели.
Неисправный  регулятор,  предварительно  сняв  металлический  корпус,

визуально  осмотреть.  Обратить  особое  внимание  на  надежность  контактных
соединений  и  места  пайки.  Обнаруженные  неисправности  и  дефекты  устранить.
Провести  пробное  включение  регулятора  на  стенде.  Если  регулятор  неисправен
(дает  заброс  напряжения  или  не  вступает  в  работу),  рекомендуется  произвести
проверку  работоспособности  регулятора  путем  поочередной  замены  платы  и
панели на заведомо исправную.







233

Этот  способ  поиска  неисправностей  дает  возможность  исключить  из

дальнейших  проверок  исправные  элементы  и  ограничить  область  нахождения
неисправностей.

2.2.2.2.2 Поиск неисправностей при помощи  карт напряжений.
Для проведения измерений собрать схему, приведенную на рисунке 5.
Приборы и оборудование, применяемые в схеме по рисунку 5, приведены в

таблице 8.









234



БРН-3В

Ш

Р/

1,

11

Ш

Р/

2,

12

Ш

Р/

3,

13

Ш

Р/

4,

14

G1

R1

PV1

-

+





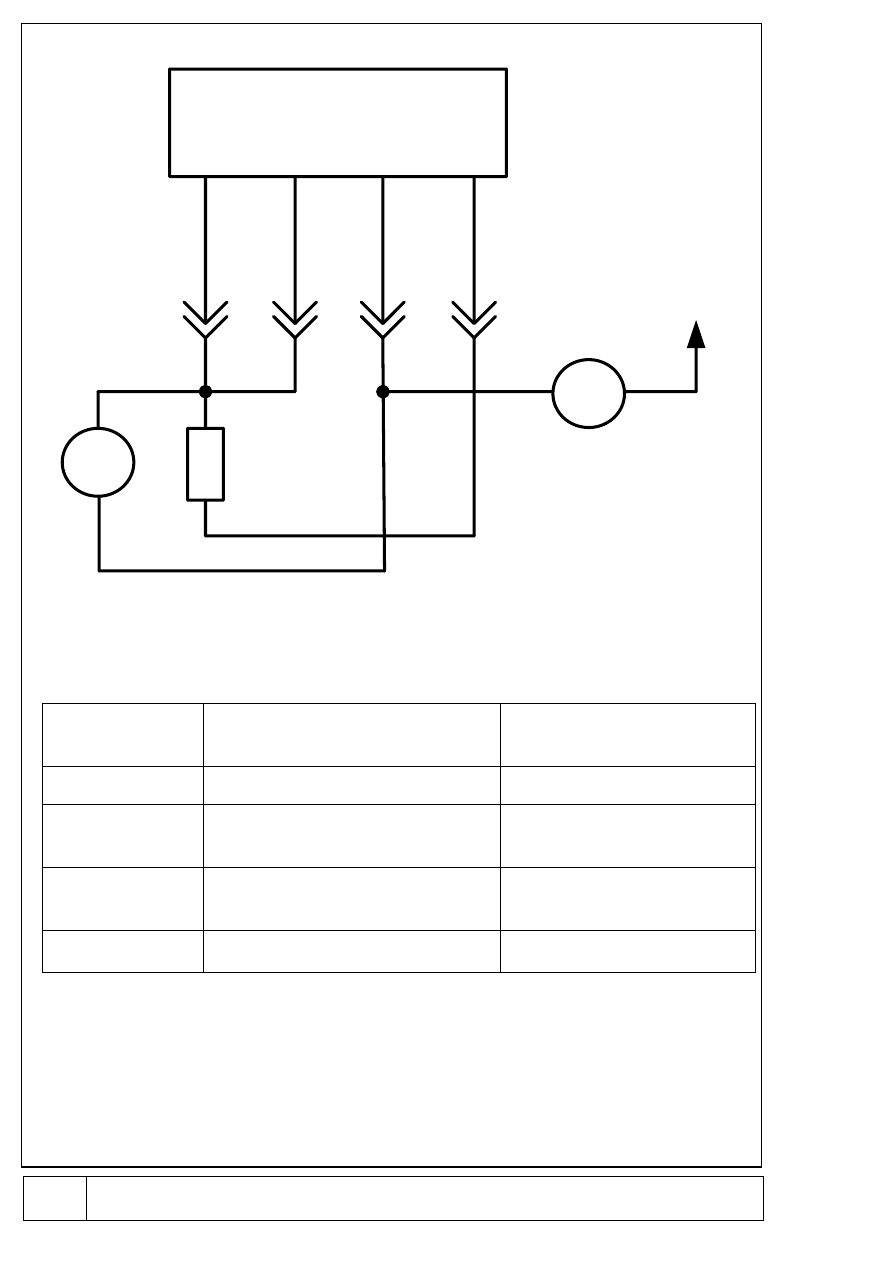

Рисунок 5 – Схема подключения регулятора для измерения напряжений

в контролируемых точках.




Таблица 8 – Приборы и оборудование, применяемые в схеме по рисунку 5

Условное

обозначение по

схеме

Наименование и тип

применяемого прибора и

оборудования

Основные характеристики

R1

Резистор

40 Ом



10% 200 Вт

PV1

Высокоомный вольтметр

постоянного тока (тестер)

Напряжение, В




0...100

G1

Источник постоянного тока

Напряжение, В

Мощность, Вт



70

+5

200

ШР

Соединитель штепсельный

Розетка РША ГКУ -20-3

ПЩО.364.015ТУ
