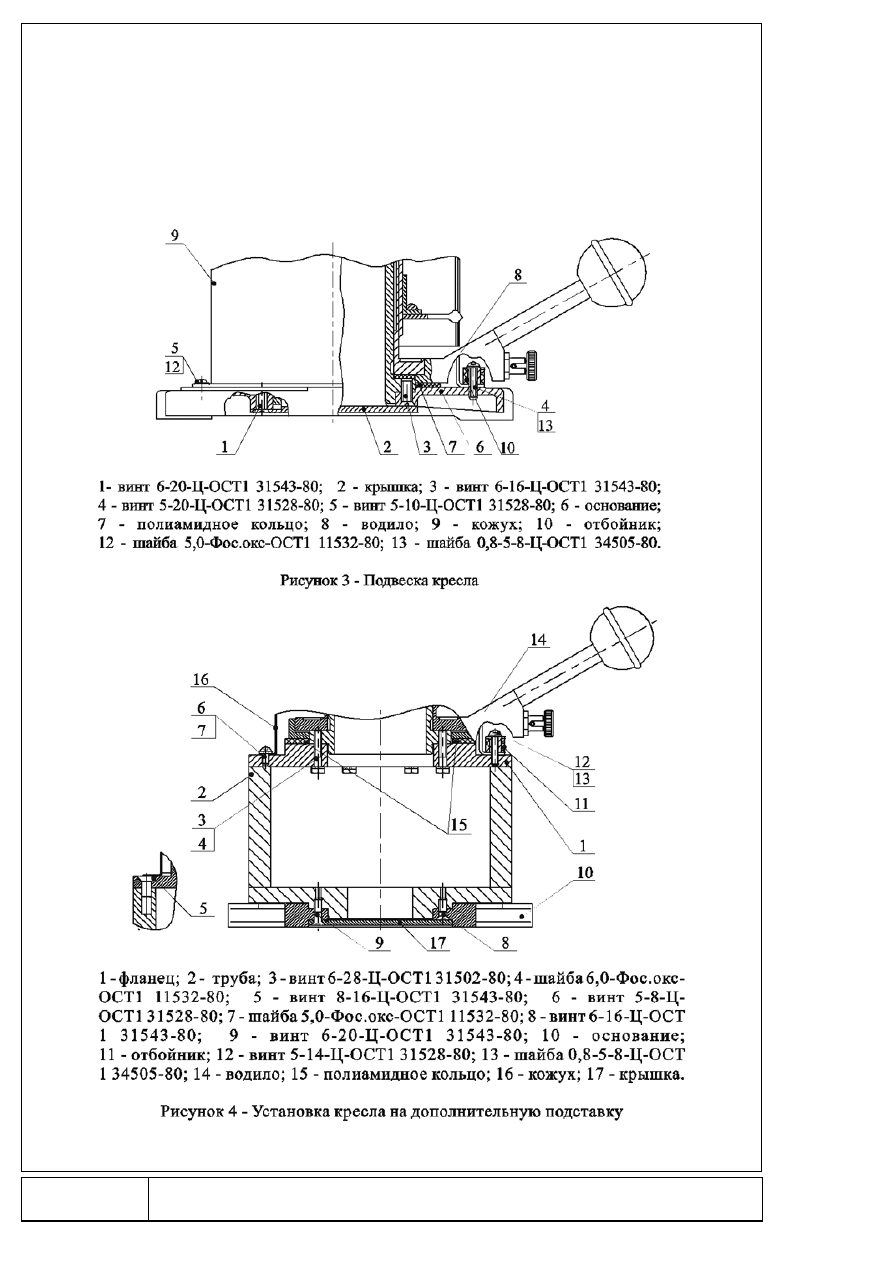

В подвеску кресла установить водило 14 (рисунок 4) и полиамидное кольцо

15, снятые с кресла. Прикрутить на шесть винтов 3 с шайбами 4 фланец 1. На
проставку 2 установить основание 10, снятое с кресла, и закрепить тремя винтами
8, установить крышку 17 и закрепить тремя винтами 9. Головки болтов 8 и 9
закернить в трех точках. Установить на проставку 2 при помощи восьми винтов 5
кресло. Закрепить кожух 16 двумя винтами 6 с шайбами 7 и двумя винтами 12 с
шайбами 13 и отбойниками 11.

После сборки кресло с подставкой установить на пол кабины согласно 7.1

настоящего раздела.

390

8 Техническое обслуживание

8.1 Не реже одного раза в год в процессе эксплуатации смазывать

направляющие трубы 12 (рисунок 1) смазкой ЭРА ТУ 38.101950-00 или любой
консистентной смазкой для исключения заклинивания сиденья.

9 Транспортирование

9.1 Кресло машиниста транспортируется в таре любым видом транспорта

без ограничения расстояния.

10 Сведения о содержании драгоценных материалов и цветных

металлов

10.1 Алюминий – 1,1 кг, бронза – 0,06 кг.
Детали с драгоценными материалами в изделии не предусмотрены.

11 Комплектность

Наименование

Шифр

Кол.

Номер

Примечание

Кресло машиниста

КЛ-7500М.0-02

___________

Руководство по
эксплуатации

КЛ-7500М.0-02
РЭ

Проставка

КЛ-7503М.10

При

отдельной

поставке

от

кресла

Фланец

КЛ-7500М.115

Винт 6-28-Ц-
ОСТ1 31502-80

Винт 8-16-Ц-
ОСТ1 31543-80

Шайба
6,0-Фос.окс-
ОСТ1 11532-80

12 Ресурсы, сроки службы и сроки хранения

12.1 Назначенный срок службы изделия – 10 лет.
Срок хранения в складских помещениях в упаковке изготовителя – 3 года.

Через каждые 12 месяцев хранения производится осмотр кресла с целью
обнаружения и последующего удаления пыли, грязи, влаги и нанесения смазки.

Указанные срок службы и срок хранения действительны при соблюдении

потребителем условий и правил хранения, транспортирования и эксплуатации,
установленных в эксплуатационной документации

13 Гарантийные обязательства

13.1 Изготовитель гарантирует соответствие качества изделия

требованиям действующей технической документации при соблюдении
потребителем правил эксплуатации, хранения и транспортирования,
установленных эксплуатационной документацией.

Гарантийный срок хранения – 3 года.
Гарантийный срок эксплуатации – 1,5 года со дня ввода в эксплуатацию.
Юридический адрес предприятия:
Российская Федерация, 610047, г. Киров, Октябрьский проспект, 1А.

391

14 Консервация и расконсервация

Дата

Наименование

операции

Срок действия,

годы

Подпись

Консервация с
применением масла
консервационного К-
17
ГОСТ 10877-76

Согласно разделу
12

15 Свидетельство о приемке

15.1 Кресло машиниста КЛ-7500М.0-02 №__________________ изготовлено

и принято в соответствии с действующей технической документацией
разработчика и признано годным для эксплуатации.

Начальник ОТК
М. П.

_______________

подпись

______________

дата

Руководитель предприятия

КЛ-7500-0 ТУ

М. П.

_______________

подпись

______________

дата

16 Движение изделия в эксплуатации

Дата

установк

(снятия)

Шифр и номер объекта

Срок

службы с

начала

эксплуатац

ии,

годы

Причина

снятия

Подпись

за

установку

(снятие)

392

17 Заключение о восстановлении изделия после рекламации

18 Ремонт и выполнение работ по бюллетеням и указаниям

18.1 Капитальный или средний ремонт

Не предусмотрено

18.2 Текущий ремонт и выполнение работ по бюллетеням и указани

ям

Дата

выпо

лнен

ия

Наименование, номер и

дата документа.

Причина выполнения

ремонта

сп

ни

те

ра

Изменения

Подпись

ответственного

лица

ресурс

а, ч

срока

службы

, годы

выпол

нивше

го

приняв

шего

393

Раздел XII

Подставка «Параллелограмм» ПП.27.Т-0

Настоящее руководство по эксплуатации содержит сведения о конструкции

подставки «параллелограмм», принципах ее действия, назначение и технические
характеристики, а также указания по установке на объект и правила эксплуатации
подставки.

Также руководство содержит гарантии поставщика и сведения о сроках

хранения.

К работам с подставкой допускаются лица, прошедшие подготовку и

аттестованные, знакомые с устройством и правилами обращения с подставкой.

1 Назначение изделия

1.1 Подставка «параллелограмм» ПП.27.Т-0 предназначена для

оптимального   размещения       кресел     машиниста   КЛ-7500-0,   КЛ-7500М.0-02   в
кабинах   тягового   и   специального   подвижного   состава,   дополнительного
перемещения   кресла   на   расстояние   (310

10) мм, а также обеспечения

возможности работы машиниста в режиме «стоя».

2 Технические характеристики

Наименование параметра

Значение

Продольное перемещение, мм

310

Габариты, мм
ширина

348

длина

470

высота

458

Масса, кг, не более

3 Состав изделия

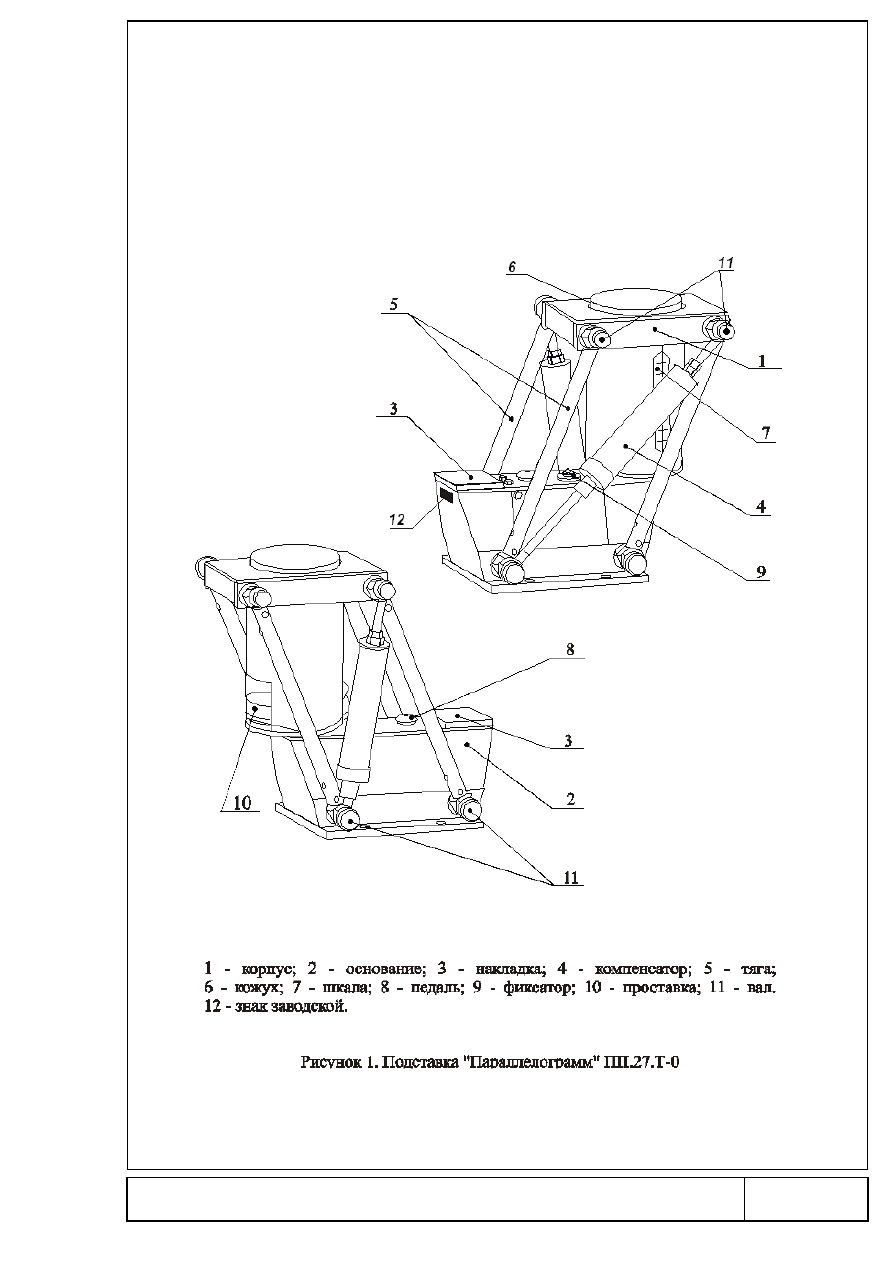

3.1 Подставка «параллелограмм» состоит из корпуса 1 (рисунок 1),

основания 2, металлического кожуха 6 в виде цилиндра с установленной в нем
проставкой 10. На цилиндре имеется шкала 7 для регулировки кресла в
зависимости от массы машиниста (от 60 до 120 кг).

Основание и корпус соединяют четыре тяги 5 и два компенсатора 4 при

помощи четырех валов 11.

Посредством тяг и компенсаторов осуществляется продольное

перемещение сиденья относительно основания «параллелограмма».

На основании имеются накладки 3, педаль 8 и фиксатор 9.

394

4 Устройство и работа

4.1 Подставка при помощи компенсаторов 4 (рисунок 1) и тяг 5 позволяет

беспрепятственно осуществлять перемещение кресла от пульта на (310

10) мм.

Для перемещения кресла в рабочее положение необходимо нажать на

педаль 8, расположенную на основании 2, при этом фиксатор уходит вниз, кресло
освобождается и переходит в нейтральное положение, затем сесть в кресло,
кресло переходит в рабочее положение.

Для перемещения кресла в нерабочее положение необходимо оттолкнуться

от пульта, при этом кресло перемещается назад и фиксируется.

395

5 Маркировка

5.1 На передней части основания 2 (рисунок 1) установлен заводской

знак 12 с указанием шифра, номера изделия и даты изготовления.

6 Упаковка

6.1 Упаковка изделия производится в одноместную деревянную тару.

Изнутри к таре прикрепляется полиэтиленовый пакет с эксплуатационной
документацией и упаковочным листом.

По желанию заказчика сборка подставки с креслами КЛ-7500-0 и

КЛ-7500М.0-02 может осуществляться на предприятии-изготовителе.

7 Установка на объект

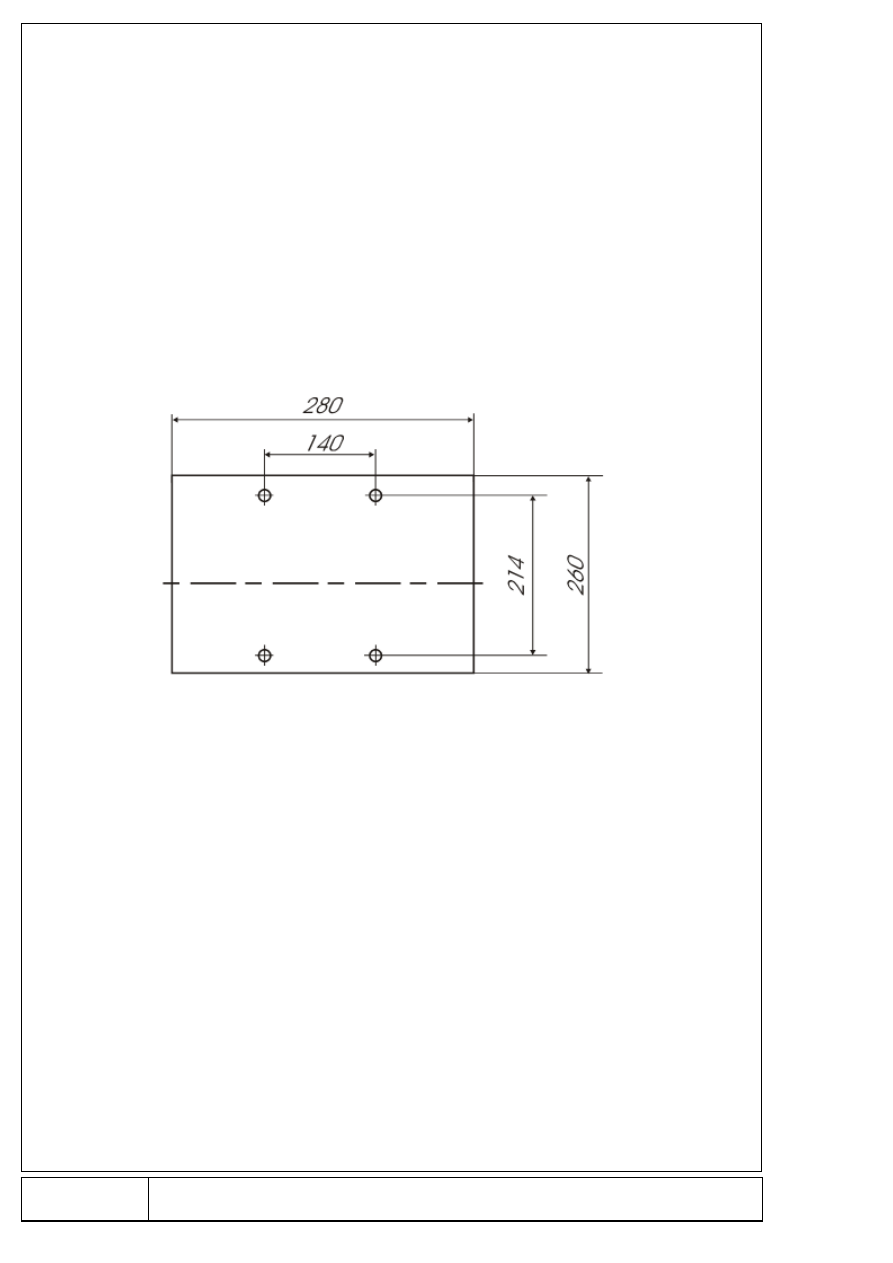

7.1 При установке кресла в сборе с подставкой в кабине, необходимо

жестко закрепить основание подставки на полу кабины болтами через четыре
отверстия диаметром 14 мм (рисунок 2).

Рисунок 2. Крепление подставки к полу кабины.

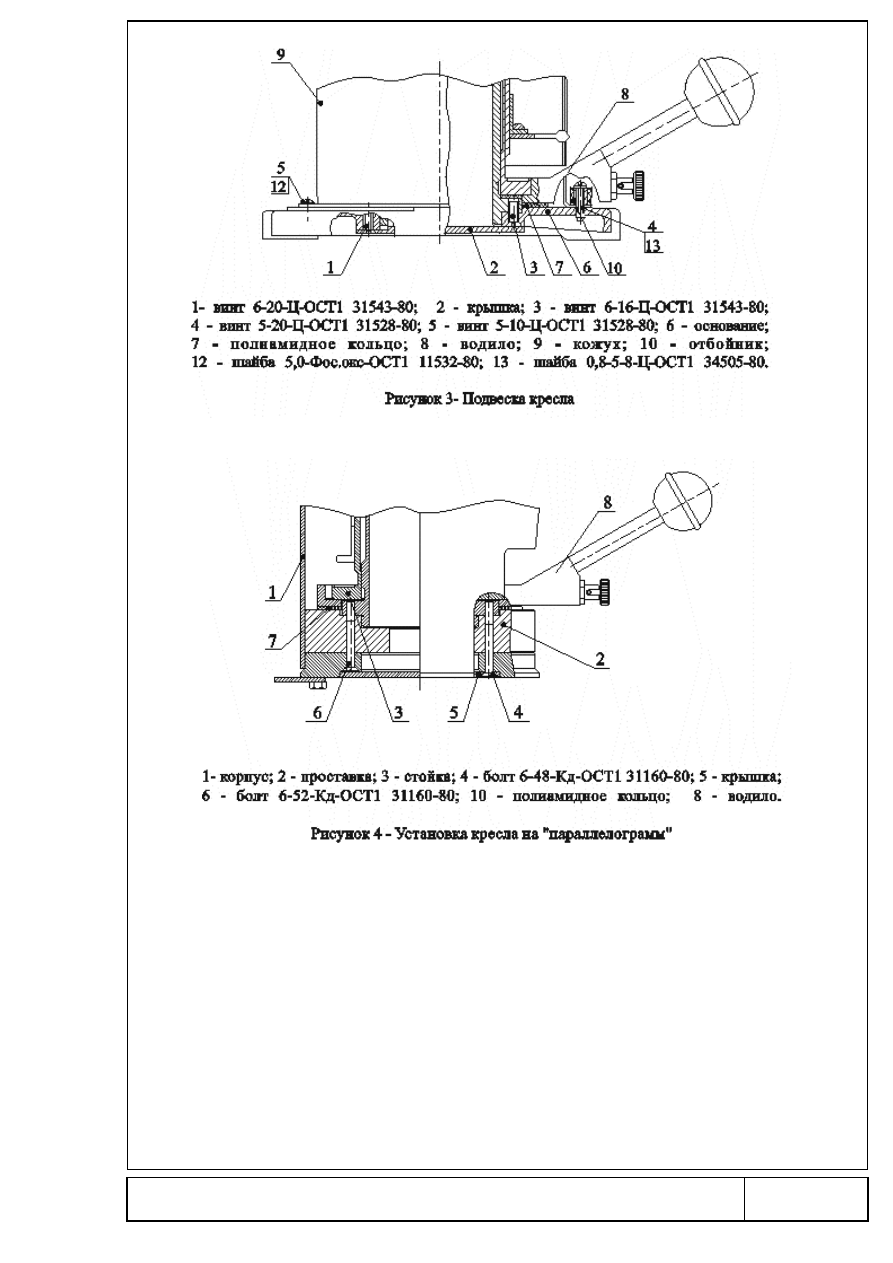

7.2 Для сборки подставки «параллелограмм» с креслом (при поставке

отдельно от кресла) необходимо провести частичную разборку подвески, для чего
отвинтить три винта 1 (рисунок 3),  снять крышку 2, отвинтить три винта 3. Затем
открутить два винта 5, снять два отбойника 10, открутив  винты 4, снять основание
6. Далее снять полиамидное кольцо 7, водило 8  и кожух 9.

Сборку кресла с «параллелограммом » производить в следующей

последовательности. В корпус 1 (рисунок 4)  установить проставку 2, полиамидное
кольцо  7, водило 8. Далее установить кресло в основание «параллелограмма » и,
совместив отверстия, закрепить тремя болтами  6. Затем установить крышку  5  и
закрепить тремя болтами 4. Головки болтов 4 и 6 закернить в трех точках.

После сборки кресло с «параллелограммом » установить на пол кабины,

закрепить основание подставки болтами через четыре отверстия диаметром 14
мм (рисунок 2).

396

8 Техническое обслуживание

8.1 Не реже одного раза в год в процессе эксплуатации смазывать

подвижные соединения смазкой ЭРА ТУ 38.101950-00 или любой консистентной
смазкой для исключения заклинивания подставки при продольном перемещении.

9 Транспортирование

9.1 Подставка «параллелограмм» как отдельно, так и в сборе с креслом

транспортируется в таре любым видом транспорта без ограничения расстояния.

397

10 Сведения о содержании драгоценных материалов и цветных

металлов

10.1 Детали с драгоценными материалами и цветными металлами в

изделии не предусмотрены.

11 Комплектность

Наименование

Шифр

Кол.

Номер

Примечание

Подставка
«параллелогра
мм»

ПП.27.Т-0

________

Руководство по
эксплуатации

ПП.27.Т-0 РЭ

Проставка

ПП.27.Т-151

При

отдельной

поставке

«параллелограмма

Болт 6-48-Кд-
ОСТ1 31160-80

Болт 6-52-Кд-
ОСТ1 31160-80

12 Ресурсы, сроки службы и сроки хранения

12.1 Назначенный срок службы подставки – 5 лет.
Срок хранения в складских помещениях в упаковке изготовителя – 3 года.

Через каждые 12 месяцев хранения производится осмотр подставки с целью
обнаружения и последующего удаления пыли, грязи, влаги и нанесения смазки.

Указанные срок службы и срок хранения действительны при соблюдении

потребителем условий и правил хранения, транспортирования и эксплуатации,
установленных в эксплуатационной документации.

13 Гарантийные обязательства

13.1 Изготовитель гарантирует соответствие качества изделия

Гарантийный срок хранения – 3 года со дня изготовления изделия.
Гарантийный срок эксплуатации – 1, 5 года со дня ввода в эксплуатацию.
Юридический адрес предприятия:

Российская Федерация, 610047, г. Киров, Октябрьский проспект, 1А.

398

14 Консервация и расконсервация

Дата

Наименование

операции

Срок действия,

годы

Подпись

Консервация с
применением
масла
консервационного
К-17 ГОСТ 10877-
76

Согласно
разделу 12

15 Свидетельство о приемке

15.1 Подставка «параллелограмм» ПП.27.Т-0 №__________________

изготовлена и принята в соответствии с действующей технической документацией
разработчика и признана годной для эксплуатации.

Начальник ОТК
М. П.

_______________

подпись

______________

дата

Руководитель предприятия

ПП.27.Т-0 ТУ

М. П.

_______________

подпись

______________

дата

399

16 Движение изделия в эксплуатации

Дата

установки

(снятия)

Шифр и номер

объекта

Срок

службы с

начала

эксплуатаци

и, годы

Причина

снятия

Подпись за

установку

(снятие)

17 Заключение о восстановлении изделия после рекламации

18 Ремонт и выполнение работ по бюллетеням и указаниям

18.1 Капитальный или средний ремонт

Не предусмотрено

18.2 Текущий ремонт и выполнение работ по бюллетеням и указани

ям

Дата

выпо

лнен

ия

Наименование, номер и

дата документа.

Причина выполнения

ремонта

сп

ни

те

аб

Изменения

Подпись

ответственного

лица

ресурс

а, ч

срока

службы

, годы

выпол

нивше

го

приняв

шего

400

401

СОДЕРЖАНИЕ

ТОМ 1

Книга 1

Техническое описание ТЭМ18ДМ РЭ

Книга 2

Инструкция по эксплуатации ТЭМ18ДМ РЭ1

Книга 3

Инструкция по техническому обслуживанию и текущему ремонту
ТЭМ18ДМ РЭ2

Книга 4

Схема электрическая принципиальная.

ТЭМ18ДМ РЭ3

ТОМ 2
Книга 5 Основное и вспомогательное комплектующее
оборудование. ТЭМ18ДМ РЭ4:

Раздел I
Дизель-генератор 1-ПДГ4Д

Введение

1 Техническое описание

1.1 Назначение

1.2 Технические данные

1.3 Устройство и работа дизель – генератора

1.3.1 Устройство дизель – генератора

1.3.2 Общее устройство дизеля

1.3.3 Устройство и работа узлов дизеля и его систем

1.3.3.1 Рама дизеля

1.3.3.2 Подшипники коленчатого вала

1.3.3.3 Блок цилиндров

1.3.3.4 Втулка цилиндра

1.3.3.5 Подшипники распределительного вала

1.3.3.6 Крышка цилиндра

1.3.3.7 Вал коленчатый

1.3.3.8 Шатун

1.3.3.9 Поршень

1.3.3.10 Клапаны впускной и выпускной

1.3.3.11 Привод клапанов

1.3.3.12 Вал распределительный

1.3.3.13 Привод распределительного вала и топливного насоса

1.3.3.14 Турбокомпрессор

1.3.3.15 Коллектор наддувочный

1.3.3.16 Охладитель наддувочного воздуха

1.3.3.17 Коллекторы выхлопные

1.3.3.18 Топливная система

1.3.3.19 Насос топливный

1.3.3.20 Форсунка

1.3.3.21 Фильтр топливный

1.3.3.22 Система смазки

1.3.3.23 Насос масляный

1.3.3.24 Маслоочиститель центробежный

402

1.3.3.25 Фильтр грубой и тонкой очистки масла

1.3.3.26 Привод насосов

1.3.3.27 Механизм валоповоротный                                                                  62
1.3.3.28 Система охлаждения                                                                             63
1.3.3.29 Насосы водяные                                                                                    65
1.3.3.30 Коллектор водяной                                                                                66
1.3.3.31 Система пуска                                                                                        66
1.3.3.32 Регулятор частоты вращения                                                               66
1.3.3.33 Управление дизель – генератором                                                      67
1.3.3.34 Рычажный механизм управления топливными насосами                 71
1.3.3.35 Аварийно-предупредительные устройства и системы                      74
2 Инструкция по эксплуатации                                                                           78
2.1 Общие указания                                                                                             78
2.2 Меры безопасности

2.3 Подготовка к работе

2.3.1 Охлаждающая жидкость

2.3.2 Топливо

2.3.3 Масло

2.3.4 Заправка топливом, маслом и охлаждающей жидкостью

2.3.5 Предварительная подготовка к первому пуску нового

дизель – генератора или после его ремонта

2.3.6 Подготовка дизель – генератора к пуску во время эксплуатации

2.3.7 Пуск дизель – генератора

2.4 Обслуживание во время работы

2.4.1 Проверка работы дизель – генератора после пуска

2.4.2 Прогрев дизеля

2.4.3 Наблюдение за дизель – генератором во время работы

2.4.4 Остановка дизель – генератора

2.4.5 Измерение параметров дизель – генератора

2.4.6 Возможные неисправности и методы их устранения

2.4.7 Обслуживание топливной системы

2.4.8 Обслуживание системы смазки

2.4.9 Обслуживание системы охлаждения

3 Техническое обслуживание

3.1 Общие указания

3.2 Меры безопасности

3.3 Виды и сроки технических осмотров и ремонтов

3.4 Техническое обслуживание узлов дизеля

105

3.4.1 Крышка цилиндров

105

3.4.2 Поршень и шатун

106

3.4.3 Вал коленчатый

109

3.4.4 Замена вкладышей коренных и шатунных подшипников дизеля

111

3.4.5 Замена втулки цилиндра

113

3.4.6 Насос топливный

114

3.4.7 Форсунка

120

3.4.8 Насосы водяные

123

3.4.9 Привод распределительного, топливного валов

124

3.4.10 Насос масляный

129

3.4.11 Установка полумуфты                                                                              130
3.4.12 Привод насосов                                                                                        130
3.4.13 Маслоочиститель центробежный                                                            132
3.4.14 Фильтр грубой очистки масла                                                                 132
3.4.15 Механизм валоповоротный                                                                     133

403

3.4.16 Привод клапанов                                                                                      133
3.4.17 Коллекторы выпускные                                                                            135
3.4.18 Коллектор наддувочный                                                                           136
3.4.19 Охладитель наддувочного воздуха                                                        136
3.4.20 Кран индикаторный                                                                                  137
3.4.21 Клапаны, регулирующие в масляной и топливной системах

137

3.4.22 Снятие и установка генератора

137

4 Инструкция по затяжке гаек ответственных соединений

139

4.1 Общие указания

139

4.2 Затяжка шатунных болтов

139

4.3 Затяжка гаек крепления крышек коренных подшипников

141

4.4 Затяжка гаек крепления крышек цилиндров к блоку

143

5 Регулировка дизель – генератора

145

5.1 Регулировка газораспределения

145

5.2 Регулировка зазоров в клапанах

147

5.3 Регулировка углов опережения подачи топлива

148

5.4 Обкатка и регулировка дизель – генератора при испытаниях

151

6 Консервация

155

7 Тара, упаковка, транспортирование

161

8 Размещение и монтаж дизель – генератора на тепловозе и

подготовка его к первому пуску

163

9 Справочные данные

165

9.1 Монтажные и эксплуатационные зазоры

165

9.2 Пробные гидравлические и воздушные испытания основных

узлов и деталей

170

9.3 Теоретическая масса основных узлов и деталей дизеля

172

9.4 Маркирование дизель – генератора, основных узлов

и деталей дизеля

173

9.5 Перечень деталей и узлов, имеющих пломбы

177

9.6 Перечень деталей и узлов, заменяемых комплектно

177

10 Дополнительные сведения

178

10.1 Инструкция по приготовлению и применению охлаждающей

жидкости с присадками нитрохроматной смеси

178

10.2 Инструкция по снятию нагара с поршней

181

10.3 Инструкция по удалению отложений в полости охлаждения

крышек цилиндров дизеля

182

10.4 Инструкция по промывке и очистке деталей топливной

аппаратуры и регулятора частоты вращения

182

10.5 Инструкция по предупреждению разжижения масла топливом

182

10.6 Инструкция по приготовлению, применению и хранению

пасты «Герметик»

183

10.7 Мероприятия по предупреждению возникновения помпажа

турбокомпрессора

184

10.8 Перечень резинотехнических изделий

184

10.9 Перечень подшипников качения, входящих в дизель – генератор

186

10.10 Инструмент и приспособления

187

Раздел II
Турбокомпрессор ТК30Н

195

Введение

195

1.Техническое описание

196

1.1.

196

1.2.

196

404

1.3.

197

1.4.

197

1.5.

203

1.6.

205

1.7.

206

2.Инструкция по эксплуатации

206

2.1.

206

2.2.

206

2.3.

206

2.4.

207

2.5.

207

2.6.

208

2.7.

210

3.Инструкция по техническому обслуживанию

211

3.1.

211

3.2.

211

3.3.

211

3.4.

211

3.5.

212

3.6.

221

3.7.

221

4.Дополнительные указания

222

4.1.

222

4.2.

222

Раздел III
Компрессоры воздушные КТ6 и КТ7

225

1. Назначение

225

2. Техническая характеристика

226

3. Комплект поставки

227

4. Устройство и принцип работы

227

5 Меры безопасности

230

6. Порядок установки

230

7. Эксплуатация

230

Подготовка к пуску

230

Пуск

231

Контроль во время работы

231

8. Возможные неисправности и способы их устранения

232

9. Техническое обслуживание и ремонт

234

Технический осмотр

234

Профилактический осмотр

234

Малый периодический ремонт

235

Первый большой периодический ремонт

236

Последующие большие периодические ремонты

236

Подъемочный ремонт

240

Заводской ремонт

240

Основные правила разборки и сборки

244

10. Правила консервации, расконсервации,

транспортирования и хранения

249

11. Свидетельство о приемке

250

Приложение 1 Рекомендуемые масла и смазки и допустимые
заменители

251

Приложение 2 Инструкция по регулированию разгрузочных устройств

252

405

содержание .. 47 48 49 50 ..
