Тепловоз ТЭМ18ДМ. Инструкция по эксплуатации (2009 год) - часть 24

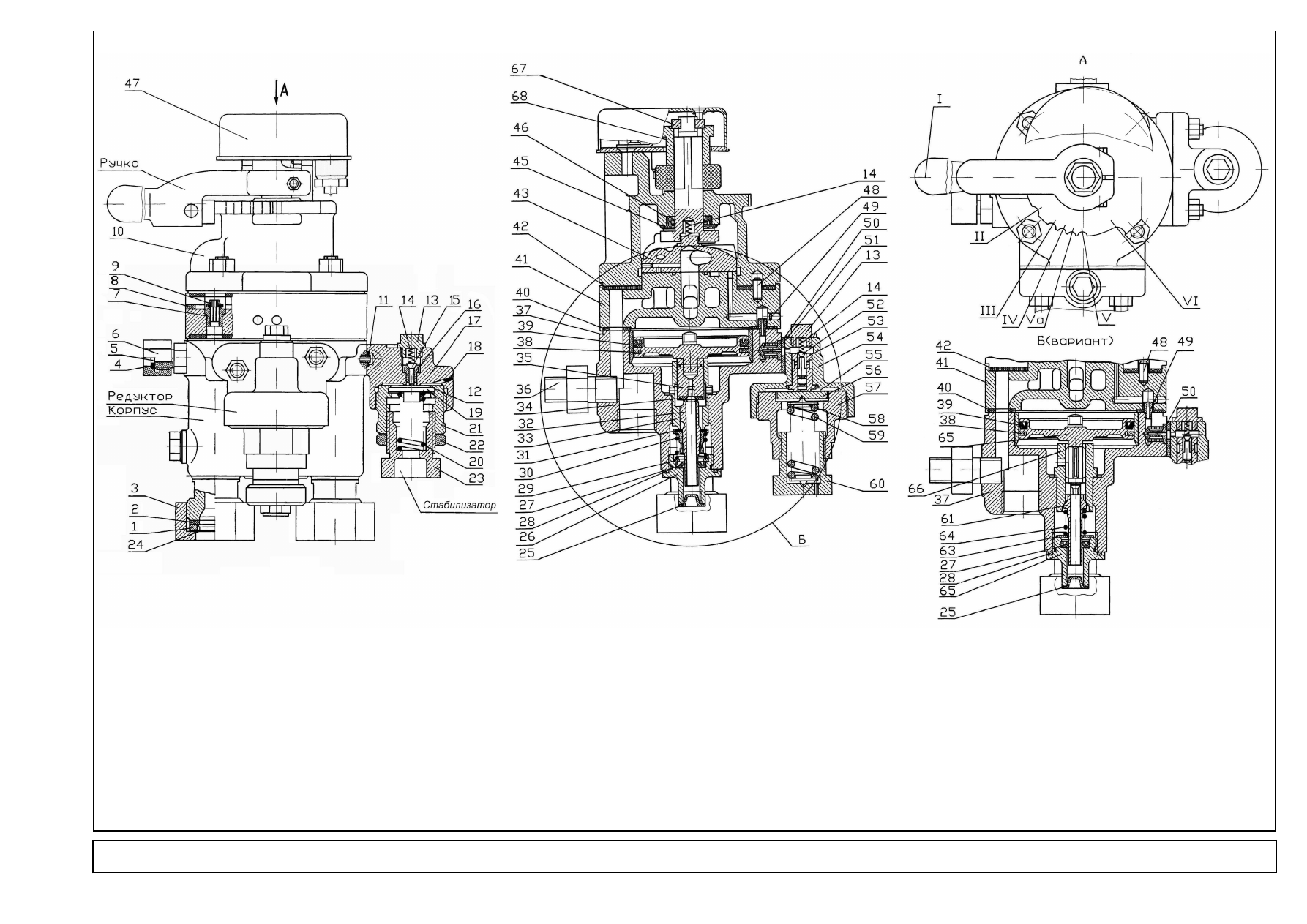

1-кольцо резьбовое 334.1727; 2-прокладка 216.1496; 3-гайка накидная 334.1726; 4-прокладка тип 1СТП 10.205-83 (для транспортирования); 5-прокладка 334.1729А-1;
6-гайка накидная 334.1730; 7-седло клапана 222.39А; 8-уплотнение клапана 222.58; 9-клапан 222.70; 10-крышка 395.101; 11-уплотнение клапана 270.357; 12-мембрана 350.1755;
13-кольцо 014-018-2-3 ГОСТ9833-73; 14-пружина 222.25; 15-клапан 394.018-1; 16-седло клапана 394.016-1; 17-корпус стабилизатора 394.014; 18-дроссель 394.024; 19-упорка 348.212;
20-пружина 86.032; 21-крышка  диафрагмы 348.122; 22-контргайка348.214; 23-упорка регулирующая 394.017; 24-прокладка тип 2 СТП 10.205-83 (для транспортирования);
25-пробка 325.151-02 (для транспортирования); 26-цоколь 326.212; 27-манжета крана машиниста 222.11; 28-прокладка 270.549; 29-шайба 326.206; 30-пружина 305.192;
31-уплотнение клапана 326.213; 32-клапан 394.280; 33-седло клапана 326.207; 34-уплотнение клапана 305.383; 35-поршень 326.020; 36-шпилька 394.021; 37-корпус 394.001-1;
38-кольцо поршневое 222.05; 39-манжета крана машиниста 222.06; 40-прокладка 394.003; 41-средняя часть 394.050; 42-прокладка 222.21-1; 43-золотник 394.230; 44-стержень 328.103;
45-шайба 395.105; 46-манжета крана машиниста 265.133; 47-контроллер электрический; 48-штифт 222.62; 49-ниппель 222.83; 50-фильтр 222.20; 51-прокладка 222.36-1; 52-клапан 349.019;
53-седло клапана 222.38; 54-корпус клапана 394.008; 55-мембрана 394.011; 56-упорка 394.012; 57-корпус редуктора 394.009; 58-упорка 394.025; 59-пружина 222.47А;
60-упорка регулирующая 394.013; 61-клапан 222.07; 62-цоколь 394.005; 63-шайба 222.09; 64-пружина 222.08; 65-поршень 394.203; 66-седло клапана 222.03; 67-гайка 395.106;
68-кулачек 395.324.

Рисунок 34 – Кран машиниста усл.№395М-3.

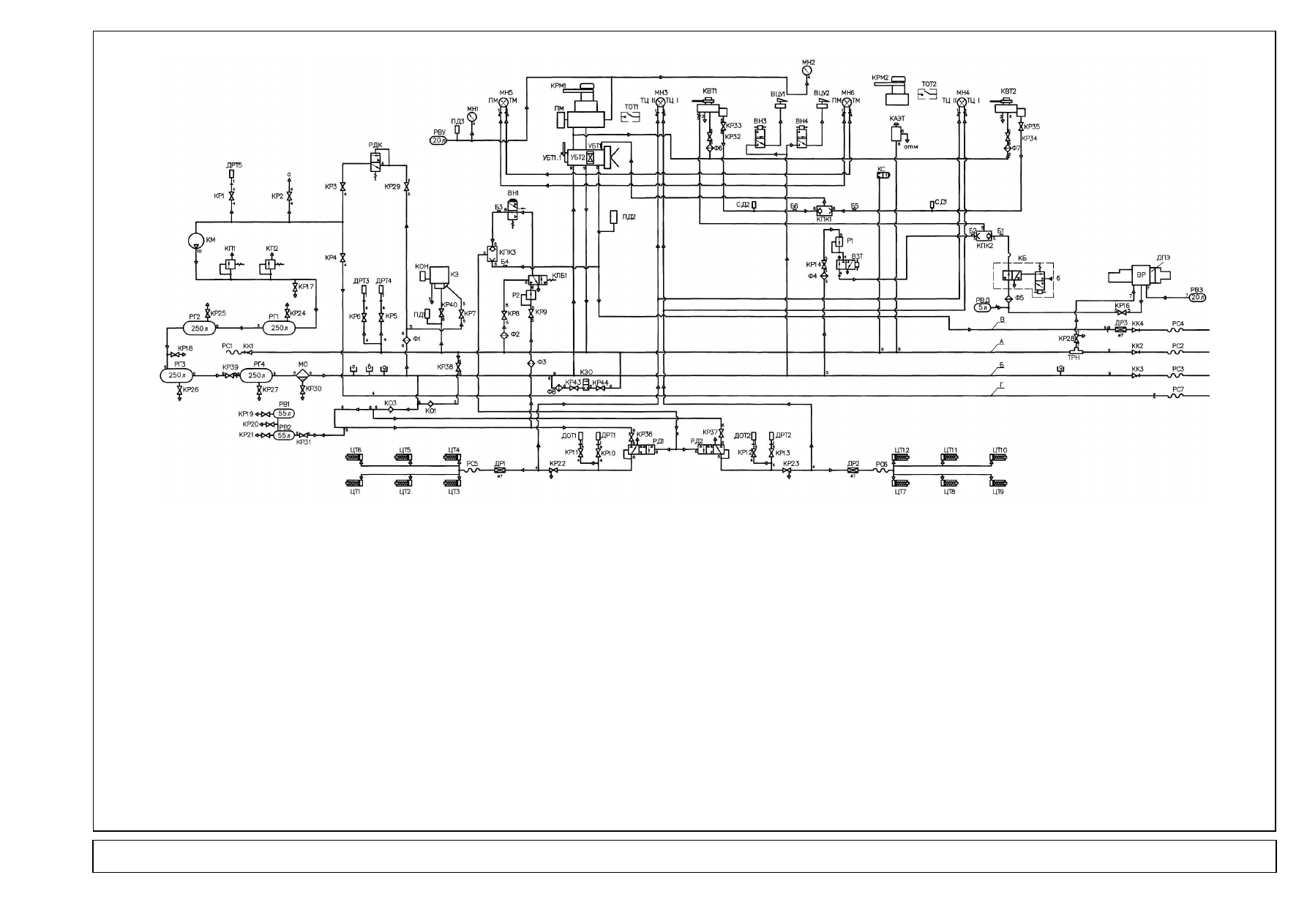

ВЗТ-вентиль замещения тормоза ВВ-32; ВН3...ВН5-вентиль электропневматический ВВ-32; ВН1-вентиль электропневматический ВВ-34; ВР1-воздухораспределитель;
ВР1.1-воздухораспределитель 483М-01; ВР1.2-Камера 295М-002; ДПЭ-датчик пневмоэлектрический 418; ВЦУ1,ВЦУ2-выключатель цепей управления 259.40; ДР1...ДР3-дроссель; ДРТ1;ДРТ2;ДРТ5-датчик-
реле  давления  ДЕМ102-1-01-2; ДРТ3; ДРТ4-датчик-реле  давления ДЕМ102-2-01-2; ДОТ1,ДОТ2-датчик отпуска тормозов ДЕМ102-1-01-2; КАЭТ-клапан аварийного экстренного торможения 130.30;
КО1,КО3-клапан 1-12У1 (ЗОФ);КП1;КП2-клапан 2-2У1(Э-216); КПК1...КПК3;КПК6-клапан 5-2У1 (ЗПК); КБ-клапан электропневматический (блокировочний) КПЭ-9-02; КЛБ1-клапан  блокировочный (КПЭ-9-02);
КЭ-клапан электропневматический автостопа ЭПК-150И-1; КЭО-клапан электромагнитный КЭО-15/16/2-075/123; КОН-блок КОН; КМ-компрессор КТ-6; КЭТ-клапан электропневматический экстренного
торможения для дистанционного управления 266-060 УХЛ;КР1-КР14;КР16; КР41;КР42-кран 1-1У1 (4200); КР17...КР21-кран 4-1У1 (1050); КР22,КР23-кран 4300У1; КР24...КР28-кран 4301У1;
КР29...КР38,КР43;КР44-кран 4302У1; КР39,КР40-кран 4308У1;КК1...КК4-кран 4304М; КРМ1-кран машиниста 395М-3-01; КВТ1;КВТ2-кран вспомогательного тормоза 254.1;КРМ2-контроллер крана машиниста
205; МН1,МН2-манометр МП-1,0(10); МН3,МН4-Манометр МП-2-1,0(10); МН5;МН6-Манометр МП-2-1,6(16); МО1-маслоотделитель Э-120/Т;ПД1...ПД3-преобразователь давления измерительныйДД-И-1,00-04;
ПМ-Пневмодуль  ПМ8-03;  РВД1-резервуар  дополнительный; РВЗ1-резервуар  запасный; РВУ-резервуар  уравнительный; РГ1...РГ4-резервуар главный;  РВ1...РВ2-резервуар воздушный;
Р1,Р2-редуктор 348.2; РД1;РД2-реле давления 404; РДК-регулятордавления  3РД; РС1...РС4-рукав  Р17Б; РС5;РС6-рукав  Р32; РС7-рукав; ТРН1-тройник 573;



ТОТ1;ТОТ2-тумблер  отпуска  тормозов; УБТ-

устройство  блокировочное  367.А; УБТ1-ручкаблокировочного  устройства; УБТ2-ручка  комбинированного   крана; Б1...Б6-бонкатехнологическая; Ф1...Ф8-фильтр Э-114; ЦТ1...ЦТ12-цилиндр тормозной 553;



А - магистраль тормозная

Б - магистраль питательная

В - магистраль вспомогательного тормоза

Г - магистраль блокировки компрессоров

а - к воздухоочистителю дизеля

б - из воздухопровода автоматики

в - на запитку песочной системы

г - на запитку трубопровода автоматики

д - на вентиль системы гребнесмазывателя

Рисунок 32 -Воздухопровод тормоза

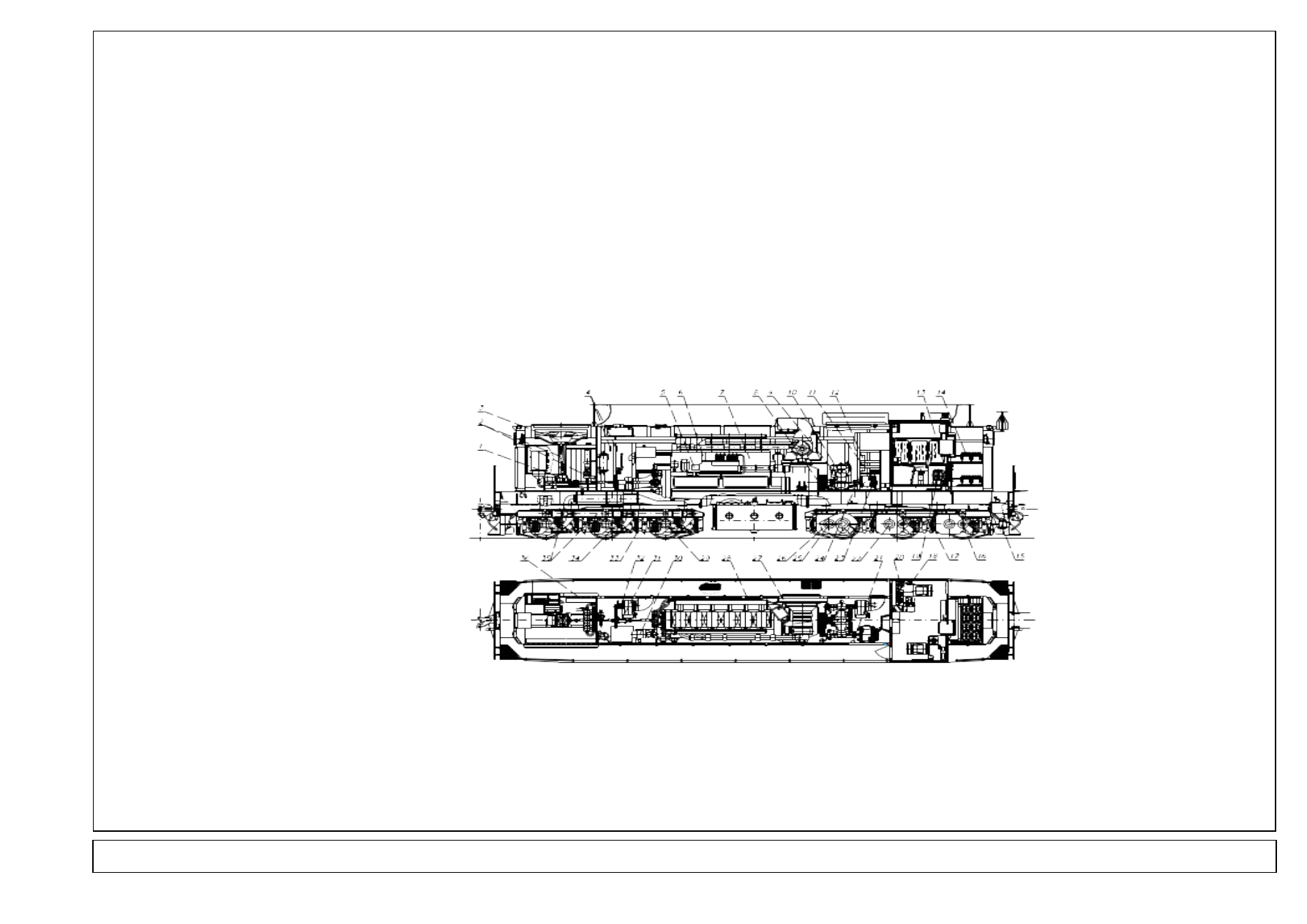

1- редуктор вентилятора; 2- карданные валы; 3- подпятник вентилятора (подшипники); 4- воздухораспределитель песочницы; 5- электропневматический привод регулятора частоты
вращения; 6- регулятор частоты вращения коленчатого вала дизеля; 7- дизель; 8- тяговый генератор (подшипники); 9- вентилятор компрессора (подшипники); 10- компрессор;
11- переключатель ПК-8023; 12- реверсор; 13- ручной тормоз; 14- контактные зажимы аккумуляторных батарей; 15- система гребнесмазывания типа АГС-8; 16- моторно-осевые подшипники
тяговых электродвигателей; 17- обоймы подвесок тяговых электродвигателей; 18- кран вспомогательного тормаза; 19-подшипники электродвигателей вентиляторов и калорифера кабины
машиниста; 20- кран машиниста; 21- редуктор усл.№348.2; 22- тяговый электродвигатель (подшипники); 23- возбудитель синхронный и привод возбудителя синхронного; 24- контактор
электропневматический ПК-1146А; 25- зубчатая передача тягового редуктора; 26- кожух тягового редуктора; 27- воздухоочиститель дизеля и привод воздухоочистителя;
28- стержни замков и ручек дверей капота; 29- буксы поводковые; 30- шарикоподшипники электродвигателей масло- и топливоподкачивающих насосов; 31- промежуточная опора
карданных валов; 32- подшипники вентиляторов охлаждения тяговых электродвигателей; 33- рычажная передача тормоза тележки (шарнирные звенья); 34- манжеты тормозных цилиндров;
35- опоры рамы и шкворневые узлы; 36- манжеты пневматических цилиндров жалюзи;

Рисунок А.1 - Схема смазки тепловоза.

Таблица 3

Интервал пути ΔS, м

АГС8.10М2-5 Обозн. R55

R56

R57

R58

R59

R60

R61

R62

1. Выводы 7 микросхем DDD1, DDD6, DDD7 и выводы 8 микросхем DDD2 – DDD5, DDD8

соединить с шиной GND (0 В).

2. Выводы 14 микросхем DDD1, DDD6, DDD7 и выводы 16 микросхем DDD2 – DDD5, DDD8

соединить с шиной VCC (+5 В).

3. Монтаж цепей жгута А [01..07] выполнить проводом НВ-0,35.
4. В таблицах 1-3 знак «

+

» означает, что элемент устанавливается, а знак «

-

» означает, что

элемент не устанавливается на печатную плату.

АГС8.10М2-1 АГС8.10М2-2

АГС8.10М2-3

АГС8.10М2-4

35,0

140

35

+

-

-

-

-

-

-

-

52,5

210

52

-

+

-

-

-

-

-

-

70,0

280

70

-

-

+

-

-

-

-

-

87,5

350

87

-

-

-

+

-

-

-

-

105,0

420

105

-

-

-

-

+

-

-

-

122,5

490

122

-

-

-

-

-

+

-

-

140,0

560

140

-

-

-

-

-

-

+

-

157,5

630

157

-

-

-

-

-

-

-

+

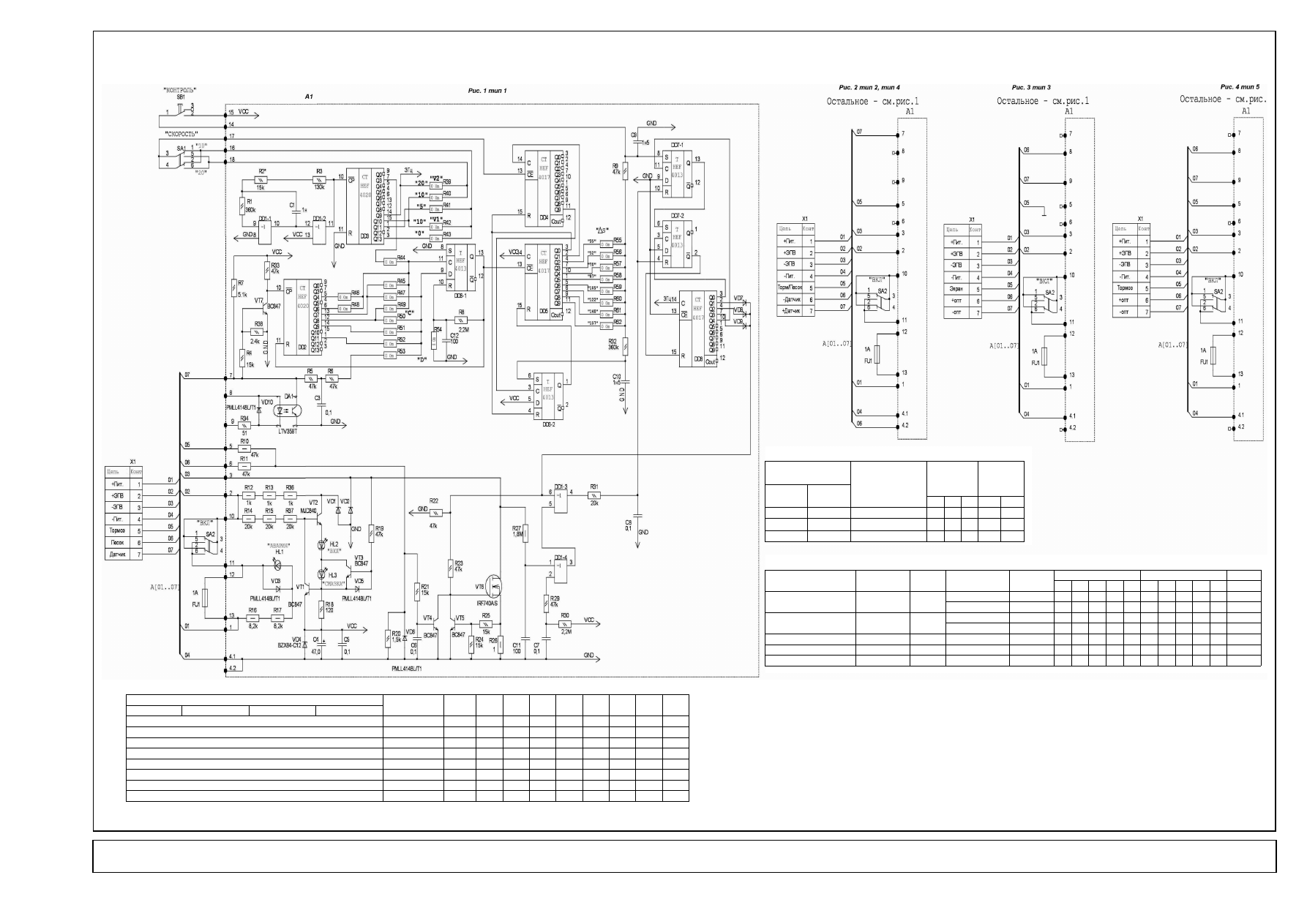

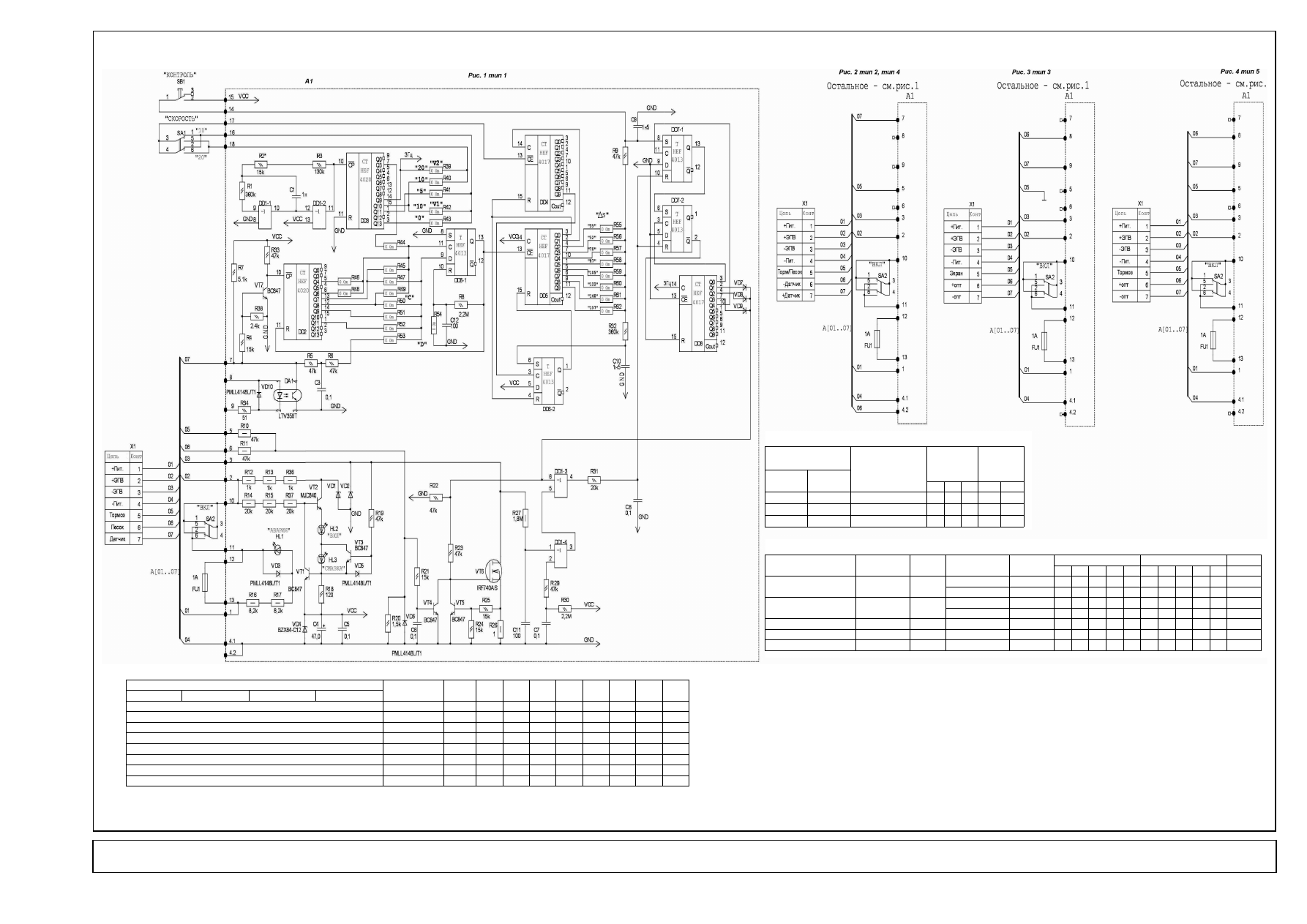

Блок управления АГС8.10М2. Схема электрическая принципиальная.

Таблица 1

Пороговая скорость,

км/ч

Условное

обозначение

исполнения

V1

V2

V1

V2

R41 R42R43 R39 R40

0

10

10

-

-

+

-

+

10

20

20

-

+

-

+

-

5

20

20

+

-

+

-

-

Таблица

2

Обозначение

Тип

Рис.

Исполнения

Коэфф.

Дел.

Вход С

Вход D

Вход R

R44 R45 R46 R48 R49 R47 R50 R51 R52 R53 R54

АГС810М2.00.00-01АГС8.10М2-1

1

Г

1

+

-

-

-

-

-

-

-

-

+

+

Д

384

-

+

-

-

-

-

+

-

-

-

-

-02

-2

2

Г

1

+

-

-

-

-

-

-

-

-

+

+

Э

192

-

-

-

+

-

+

-

-

-

-

-

-03

-3

3

И

576

-

-

-

+

-

-

-

+

-

-

-

-04

-4

2

Эм

272

-

-

+

-

-

-

+

-

-

-

-

-05

-5

4

И

2304

-

-

-

-

+

-

-

-

+

-

-

ТЕПЛОВОЗ ТЭМ18ДМ

Руководство

по эксплуатации

Книга 4

Схема электрическая

принципиальная

ТЭМ18ДМ  РЭ3

333

СОДЕРЖАНИЕ

ТОМ 1
Книга 1
Техническое описание. ТЭМ18ДМ РЭ

                                                            5

1 Назначение тепловоза                                                                                     6
2 Технические данные тепловоза                                                                      7
3 Состав изделия                                                                                                20
4 Устройство и работа тепловоза, его узлов и агрегатов                               21
4.1 Краткое описание тепловоза                                                                        21
4.2 Силовая установка                                                                                        24
4.3 Системы и узлы, обеспечивающие работу дизеля                                    25
4.3.1 Топливная система                                                                                    25
4.3.2 Система смазки                                                                                          28
4.3.3 Система охлаждения дизеля и наддувочного воздуха                          36
4.3.4 Воздухоочиститель                                                                                    37
4.3.5 Искрогаситель                                                                                            41
4.3.6 Экранный глушитель шума на всасывании дизеля                                41
4.3.7 Система регулирования температур воды и масла дизеля
 и воды, охлаждающей наддувочный воздух                                                   44
4.3.7.1 Автоматическое регулирование                                                            44
4.3.7.2 Ручное регулирование посредством дистанционного
управления холодильником при отключенной автоматике                             46
4.3.7.3 Особенности регулирования температуры воды и масла в
зимнее время при отключенной автоматике                                                    46
4.3.8 Отопление кабины машиниста                                                                 47
4.3.9 Сигнализация при понижении уровня воды в расширительном
баке                                                                                                                       47
4.4 Холодильная камера                                                                                    49
4.5 Вспомогательное оборудование и приводы узлов                                    50
4.5.1 Привод вентилятора холодильника                                                         50
4.5.2 Привод возбудителя                                                                                  57
4.5.3 Привод компрессора                                                                                  57
4.5.4 Компрессор                                                                                                 57
4.5.5 Вентиляторы охлаждения тяговых электродвигателей                         57
4.5.6 Установка теневых щитков                                                                        61
4.5.7 Установка козырьков                                                                                  61
4.5.8 Установка переносной подножки                                                              61
4.6 Тормозное оборудование тепловоза                                                          61
4.6.1 Работа тормозной системы                                                                       65
4.6.2 Кран машиниста усл. № 395М-3                                                               71
4.6.3 Кран вспомогательного тормоза усл. № 254-1                                        74
4.6.4 Регулятор давления                                                                                   76
4.6.5 Воздухораспределитель № 483А                                                             77
4.7 Песочная система                                                                                         81
4.7.1 Форсунка песочницы                                                                                  81
4.8 Воздухопровод автоматики                                                                          81
4.8.1 Редуктор усл. № 348.2                                                                               85
4.9 Рама тепловоза                                                                                             87
4.10 Тележка                                                                                                        90

335

4.11 Средства пожаротушения и пожарная сигнализация                              104
4.11.1 Устройство и работа УПС-ТПС                                                               114
4.12 Электрооборудование                                                                                118
4.12.1 Электрические машины                                                                           118
4.12.1.1 Тяговый генератор                                                                                118
4.12.1.2 Тяговый двигатель                                                                                118
4.12.1.3 Возбудитель ВСТ26-3300У2                                                                118
4.12.2 Электроаппаратура                                                                                  118
4.12.2.1 Контактор электропневматический типа ПК-1146 АУ3                      118
4.12.2.2 Переключатель пневматический                                                         122
4.12.2.3 Регулятор напряжения БРН-3В                                                           122
4.12.2.4 Блок выпрямителей БВ-1204                                                               124
4.12.2.5 Вентили типа ВВ-32, ВВ-34                                                                  124
4.12.2.6 Вентили электропневматические ВВ-1000                                         124
4.12.2.7 Реле электромагнитное типа РМ-1100 и РМ-2010                             128
4.12.2.8 Панель выпрямителей кремниевых ПВК-6011А                                129
4.12.2.9 Тяговый электромагнит ЭТ-54Б                                                           129
4.12.2.10 Реле ограничения тока типа РМ-2010 УХЛЗ-2,5 В                           129
4.12.2.11 Реле управления типа РПУ-3                                                            129
4.12.2.12 Контактор управления типа МК1-10                                                  133
4.12.2.13 Реле времени РВ-1П                                                                          133
4.12.2.14 Выключатели автоматические (автоматы) типа АЕ-2540               133
4.12.2.15 Межтепловозное соединение                                                            137
4.12.2.16 Выключатель педальный типа ВП-1У3                                             137
4.12.2.17 Радиооборудование                                                                            137
4.12.2.18 Аппаратура автоматической локомотивной сигнализации
АЛСНВ-1Д                                                                                                            139
4.12.2.19 Телемеханическая система контроля бодрствования
машиниста ТСКБМ                                                                                              139
4.12.2.20 Комплект унифицированных пультов управления                          139
4.12.2.21 Блок силовой                                                                                       139
4.12.2.22 Сглаживающий дроссель                                                                   139
4.12.2.23 Преобразователи измерительного напряжения и тока                   140
4.12.2.24 Блок аварийного возбуждения (БАВ)



 140

4.12.2.25 Блок регулирования и диагностики с программным
обеспечением (УСТА)



 140

4.12.2.26 Система кондиционирования воздуха кабины машиниста             140
4.13 Описание работы электрической схемы тепловоза                                140
4.13.1 Силовая цепь                                                                                            140
4.13.2 Питание цепей управления и освещения                                              141
4.13.3 Пуск дизеля                                                                                               141
4.13.4 Возбуждение синхронного возбудителя и подзарядка
аккумуляторной батареи                                                                                    143
4.13.5 Возбуждение тягового генератора                                                         144
4.13.6 Работа схемы при движении тепловоза                                                144
4.13.7 Управление ослаблением возбуждения тяговых
электродвигателей                                                                                              145
4.13.8 Управление вентилятором и жалюзи холодильной камеры                145
4.13.9 Работа схемы по системе двух единиц                                                 145
4.13.10 Включение прожекторов                                                                        146
4.13.11 Контроль сопротивления изоляции низковольтной цепи                   146
4.13.12 Защита тягового генератора по максимальному току                        147
4.13.13 Защита дизеля, генератора, тягового электродвигателя                  147

336

4.13.13.1 Защита дизеля от снижения давления масла                                  147
4.13.13.2 Защита генератора от замыкания на корпус                                    147
4.13.13.3 Защита от трогания тепловоза на позиции выше первой               148
4.13.13.4 Защита от перегрева воды и масла дизеля                                     148
4.13.13.5 Ослабление искрения поездных контакторов                                  148
4.13.13.6 Аварийное питание дизеля                                                                148
4.13.13.7 Отключение цепи с неисправным тяговым
электродвигателем                                                                                             148
4.13.13.8 Ослабление искрения шунтировочных контактов                           149
4.13.14 Электростеклоочистители                                                                     149
4.13.15 Защита от запуска дизеля при зарядке аккумуляторной
батареи                                                                                                                 149
4.13.16 Работа гребнесмазывателя                                                                  149
4.13.17 Защита от боксования                                                                           149
5 Электрический реостатный тормоз                                                                149
5.1 Назначение электрического тормоза                                                          149
5.2 Включение, режимы и особенности работы электрического
тормоза                                                                                                                 150
5.3 Дополнительное оборудование и его размещение на тепловозе            151
5.4 Схема пневматическая принципиальная                                                    151
5.4.1 Назначения и размещение дополнительного пневматического
оборудования на тепловозе                                                                               151
5.4.2 Работа пневматической тормозной системы тепловоза                        153
6 Сведения о пломбах, установленных на тепловозе                                     155

Книга 2

Инструкция по эксплуатации. ТЭМ18ДМ РЭ1

                                              157

1 Общие указания и меры безопасности при эксплуатации                          158
2 Подготовка тепловоза к работе                                                                      158
2.1 Топливо, вода и смазка                                                                                158
2.2 Экипировка топливом, маслом, водой и песком                                        158
2.3 Порядок слива воды из системы                                                                 160
2.4 Порядок слива масла из системы                                                               160
2.5 Работы, выполняемые при выезде из депо и при смене бригад             160
2.6 Работы, выполняемые после стоянки дизеля свыше суток                     162
2.7 Подготовка к работе нового тепловоза или после капитального
ремонта (после консервации)                                                                            162
2.8 Проверка последовательности действия электроаппаратуры                162
2.9 Указание по эксплуатации лампы прожектора КГМ-75-600                     163
2.10 Таблица положений вентилей и кранов при эксплуатации
тепловоза                                                                                                             164
2.11 Пуск дизеля                                                                                                 166
2.12 Осмотр тепловоза после пуска дизеля                                                    166
2.13 Прогрев дизеля и работа на холостом ходу                                            166
2.14 Меры предупреждения пригорания поршневых колец                           167
2.15 Эксплуатация  установки УПС-ТПС



168

3 Порядок эксплуатации тепловоза                                                                  169
3.1 Трогание тепловоза с места, управление и контроль параметров
силовой установки при маневровой работе и в пути следования                 169
3.2 Остановка дизеля                                                                                         171
3.3 Подготовка тепловоза к работе в условиях зимы                                     171
3.4 Особенности эксплуатации дизеля и тепловоза в холодное

173

337

время года
3.5 Постановка тепловоза в депо в летнее и зимнее время                          173
3.6 Указания по управлению электрическим тормозом                                  174
4 Порядок осмотра тепловоза                                                                           174
5 Правила хранения                                                                                           176
6 Транспортировка                                                                                              176
7 Возможные неисправности в работе тепловоза, их причины и
методы устранения                                                                                             177
Пуск дизеля                                                                                                         177
Зарядка аккумуляторной батареи                                                                     180
Трогание тепловоза с



места                                                                              180

Следование тепловоза с поездом                                                                    181
Компрессор                                                                                                          188
Кран машиниста №395М-3                                                                                 189
Кран вспомогательного тормоза №254-1                                                         189
Регулятор давления 3РД                                                                                   190
Установка УПС-ТПС                                                                                           191

Книга 3

Инструкция по техническому обслуживанию и текущему ремонту.
ТЭМ18ДМ РЭ2



193

1 Общие указания и меры безопасности                                                         194
2 Техническое обслуживание                                                                            195
2.1 Виды и периодичность технических обслуживаний и текущих
ремонтов тепловозов                                                                                         195
3 Перечень работ при технических обслуживаниях и текущих
ремонтах                                                                                                              196
3.1 Техническое обслуживание ТО-1, ТО-2                                                      196
3.2 Техническое обслуживание ТО-3                                                                198
3.3 Текущий ремонт ТР-1                                                                                   199
3.4 Текущий ремонт ТР-2                                                                                   200
3.5 Текущий ремонт ТР-3                                                                                   201
3.6 Перечень работ, выполняемых при проведении ТО-3, ТР-1,
ТР-2, ТР-3                                                                                                            202
4 Порядок технического обслуживания узлов и агрегатов тепловоза           235
4.1 Очистка фильтров                                                                                        235
4.2 Замена масла в регуляторе частоты вращения вала коленчатого
вала дизеля                                                                                                         236
4.3 Обслуживание фрикционной муфты включения вентилятора
 холодильника                                                                                                     236
4.4 Регулировка клиноременной передачи                                                      237
4.5 Регулировка регулятора давления                                                             237
4.6 Регулировка крана машиниста                                                                    238
4.7 Регулировка крана вспомогательного тормоза                                         238
4.8 Регулировка редуктора №348.2                                                                  238
4.9 Обслуживание электрооборудования                                                        238
4.10 Регулировка электрической схемы                                                           240
4.11 Обслуживание экипажной части                                                               242
4.12 Обслуживание и регулировка песочной системы                                   247
4.13 Регулировка тифона                                                                                   247
4.14 Обслуживание привода компрессора и привода
синхронного возбудителя                                                                                  248

338

4.15 Регулировка замков двустворчатых дверей капота                                248
4.16 Обслуживание компрессора                                                                      248
4.17 Обслуживание электрического тормоза                                                   248
4.18 Обслуживание установки УПС-ТПС



 252

5 Консервация тепловоза                                                                                 252
5.1 Общие указания                                                                                          252
5.2 Консервация дизеля                                                                                   254
5.3 Консервация других деталей, узлов и агрегатов тепловоза                   254
Приложение А. Карта смазки тепловоза ТЭМ18ДМ                                      255
Приложение Б. Контроль за состоянием масла и охлаждающей
жидкости



264

Приложение В. Инструкция по техническому обслуживанию
основного электрооборудования тепловоза                                                  266
Приложение Г. Норма допусков, износов и контролируемых
величин в эксплуатации                                                                                   333

Книга 4
Схема электрическая принципиальная.



ТЭМ18ДМ РЭ3

                          345

ТОМ 2
Книга 5

Основное и вспомогательное комплектующее оборудование.
ТЭМ18ДМ РЭ4

Раздел I Дизель-генератор 1-ПДГ4Д
Раздел II Турбокомпрессор ТК30
Раздел III Компрессоры воздушные КТ6 и КТ7
Раздел IV Установка пожарной сигнализации для тягового
подвижного состава УПС–ТПС
Раздел V Тормозное оборудование. Кран машиниста 395М-3
Раздел VI Тормозное оборудование.
Клапан электропневматического экстренного
торможения для дистанционного управления



типа 266-1

Раздел VII Тормозное оборудование. Кран вспомогательного
тормоза локомотива 254-1
Раздел VIII Тормозное оборудование. Устройство блокировки тормозов 367А
Раздел IX Тормозное оборудование. Воздухораспределитель 483А
Раздел X Автоматический гребнесмазыватель АГС8.ТЭМ18ДМ
Раздел XI Кресло машиниста КЛ-7500М.0-02
Раздел XII Подставка «Параллелограмм» ПП.27.Т-0

ТОМ 3
Книга 6

Вспомогательное комплектующее оборудование.
Электрооборудование. ТЭМ18ДМ РЭ5

Раздел I Генератор постоянного тока тягового типа ГП-321
Раздел II Тяговый электродвигатель постоянного тока с  принудительной
вентиляцией типа ЭДУ-133П
Раздел III Тяговые электродвигатели постоянного тока типа ЭД118А, ЭД118Б
Раздел IV Возбудитель синхронный однофазный ВСТ 26-3300
Раздел V Батареи аккумуляторные свинцовые типов 32ТН-450 ТМ, 48ТН-450 ТМ

339

и секция аккумуляторов 2ТН-450 ТМ
Раздел VI Панели с предохранителями типа ПП
Раздел VII Реле времени РВ



Раздел VIII Резисторы типа РЛТ и ЛР



Раздел IX Регулятор напряжения БРН-3В
Раздел X Панель выпрямителей кремниевых ПВК-6011А
Раздел XI Контакторы электромагнитные  серии МК 5 и МК 6
Раздел XII Контакторы серии МК
Раздел XIII Реле промежуточные PЭ16 и РЭ16Т
Раздел XIV Реле электромагнитные серии РПУ-3М
Раздел XV Контакторы электропневматические типа ПК-1146АУ3 (П1, П2)
ПК-1218Л, У3 (Ш1, Ш2)
Раздел XVI Вентили электропневматические ВВ-32, ВВ-34, ВВ-1111, ВВ-1113
Раздел XVII Переключатели серии   ППК-8000 Л

340

Таблица 3

Интервал пути ΔS, м

АГС8.10М2-5 Обозн. R55

R56

R57

R58

R59

R60

R61

R62

1. Выводы 7 микросхем DDD1, DDD6, DDD7 и выводы 8 микросхем DDD2 – DDD5, DDD8

соединить с шиной GND (0 В).

2. Выводы 14 микросхем DDD1, DDD6, DDD7 и выводы 16 микросхем DDD2 – DDD5, DDD8

соединить с шиной VCC (+5 В).

3. Монтаж цепей жгута А [01..07] выполнить проводом НВ-0,35.
4. В таблицах 1-3 знак «

+

» означает, что элемент устанавливается, а знак «

-

» означает, что

элемент не устанавливается на печатную плату.

АГС8.10М2-1 АГС8.10М2-2

АГС8.10М2-3

АГС8.10М2-4

35,0

140

35

+

-

-

-

-

-

-

-

52,5

210

52

-

+

-

-

-

-

-

-

70,0

280

70

-

-

+

-

-

-

-

-

87,5

350

87

-

-

-

+

-

-

-

-

105,0

420

105

-

-

-

-

+

-

-

-

122,5

490

122

-

-

-

-

-

+

-

-

140,0

560

140

-

-

-

-

-

-

+

-

157,5

630

157

-

-

-

-

-

-

-

+

Блок управления АГС8.10М2. Схема электрическая принципиальная.

Таблица 1

Пороговая скорость,

км/ч

Условное

обозначение

исполнения

V1

V2

V1

V2

R41 R42R43 R39 R40

0

10

10

-

-

+

-

+

10

20

20

-

+

-

+

-

5

20

20

+

-

+

-

-

Таблица

2

Обозначение

Тип

Рис.

Исполнения

Коэфф.

Дел.

Вход С

Вход D

Вход R

R44 R45 R46 R48 R49 R47 R50 R51 R52 R53 R54

АГС810М2.00.00-01АГС8.10М2-1

1

Г

1

+

-

-

-

-

-

-

-

-

+

+

Д

384

-

+

-

-

-

-

+

-

-

-

-

-02

-2

2

Г

1

+

-

-

-

-

-

-

-

-

+

+

Э

192

-

-

-

+

-

+

-

-

-

-

-

-03

-3

3

И

576

-

-

-

+

-

-

-

+

-

-

-

-04

-4

2

Эм

272

-

-

+

-

-

-

+

-

-

-

-

-05

-5

4

И

2304

-

-

-

-

+

-

-

-

+

-

-

ТЕПЛОВОЗ ТЭМ18ДМ

Руководство

по эксплуатации

Том 2

2009

Настоящее   руководство   разработано   в   соответствии   с   требованиями

Единой   системы   конструкторской   документации   (ЕСКД)   и   объединяет   в   себе
краткое   техническое   описание   и   инструкции   по   эксплуатации   и   техническому
обслуживанию (РЭ) тепловоза ТЭМ18ДМ.

Техническое   описание   предназначено   для   изучения   конструктивных

особенностей   тепловоза,   содержит   описание   устройств   и   принцип   действия
отдельных   его   узлов,   агрегатов   и   схем,   и   также   технические   характеристики   и
другие   сведения,   необходимые   для   обеспечения   наиболее   полного
использования технических возможностей тепловоза.

В   инструкции   по   эксплуатации   изложены   правила   и   порядок   подготовки

тепловоза   к   работе,   правила   эксплуатации,   проверки   технического   состояния,
возможные неисправности и методы их устранения.

В инструкции по техническому обслуживанию указаны виды, периодичность,

объем   и   порядок   технического   обслуживания   и   текущего   ремонта   тепловоза,
допускаемые в эксплуатации параметры основных деталей и узлов, а также меры
безопасности обслуживающего персонала.

Кроме   настоящего   руководства,   при   эксплуатации,   техническом

обслуживании   и  ремонте  необходимо  руководствоваться  другими   документами,
перечень   которых   приведен   в   ведомости   эксплуатационных   документов
ТЭМ18ДМ.00.00.000 ВЭ. В этих документах приведены дополнительные сведения
по конструкции отдельных узлов, агрегатов и систем тепловоза.

Требования   настоящего   руководства   являются   обязательными   для   всех

работников   эксплуатирующих   организаций,   связанных   с   эксплуатацией   и
техническим обслуживанием тепловоза.

Настоящее руководство состоит из   3 томов (5 книг):

Том 1:

Книга 1 – Техническое  описание ТЭМ18ДМ  РЭ
Книга 2 – Инструкция  по эксплуатации ТЭМ18ДМ  РЭ1
Книга 3 – Инструкция  по техническому обслуживанию и текущему ремонту.
ТЭМ18ДМ  РЭ2
Книга 4 – Схема электрическая принципиальная. ТЭМ18ДМ РЭ3

Том 2:

Книга 5 – Основное и вспомогательное комплектующее оборудование.
ТЭМ18ДМ  РЭ4:
Раздел I Дизель-генератор 1-ПДГ4Д.
Раздел II Турбокомпрессор ТК30
Раздел III Компрессоры воздушные КТ6 и КТ7
Раздел  IV  Установка   пожарной   сигнализации   для   тягового   подвижного

состава УПС–ТПС

Раздел V Тормозное оборудование. Кран машиниста 395М-3
Раздел  VI  Тормозное   оборудование.   Клапан   электропневматического

экстренного   торможения   для   дистанционного   управления



типа

266-1

Раздел VII Тормозное оборудование. Кран вспомогательного тормоза

локомотива 254-1

Раздел  VIII  Тормозное   оборудование.   Устройство   блокировки   тормозов

367А

Раздел IX Тормозное оборудование. Воздухораспределитель 483А
Раздел X Автоматический гребнесмазыватель АГС8.ТЭМ18Д
Раздел XI Кресло машиниста КЛ-7500М.0-02

3

Раздел XII Подставка «Параллелограмм» ПП.27.Т-0

Том 3:

Книга 6 – Вспомогательное комплектующее оборудование.
Электрооборудование
ТЭМ18ДМ РЭ5:
Раздел I Генератор постоянного тока тягового типа ГП-321
Раздел II Тяговый электродвигатель постоянного тока с принудительной

вентиляцией типа ЭДУ-133П

Раздел III Тяговые электродвигатели постоянного тока типа ЭД118А,

ЭД118Б

Раздел IV Возбудитель синхронный однофазный ВСТ 26-3300
Раздел V Батареи аккумуляторные свинцовые типов 32ТН-450 ТМ, 48ТН-

450 ТМ и секция аккумуляторов 2ТН-450 ТМ

Раздел VI Панели с предохранителями типа ПП
Раздел VII Реле времени РВ
Раздел VIII Резисторы типа РЛТ и ЛР
Раздел IX Регулятор напряжения БРН-3В
Раздел X Панель выпрямителей кремниевых ПВК-6011А
Раздел XI Контакторы электромагнитные  серии МК 5 и МК 6
Раздел XII Контакторы серии МК
Раздел XIII Реле промежуточные PЭ16 и РЭ16Т
Раздел XIV Реле электромагнитные серии РПУ-3М
Раздел XV Контакторы электропневматические типа ПК-1146АУ3 (П1, П2)

ПК-1218Л, У3 (Ш1, Ш2)

Раздел XVI Вентили электропневматические ВВ-32, ВВ-34, ВВ-1111,

ВВ-1113
Раздел XVII Переключатели серии   ППК-8000 Л

Раздел XVIII Комплект электрооборудования для тепловоза с бортовым

энергоснабжением, унифицированными пультами управления и
электротормозом

Раздел XIX Блок регулирования системы УСТА
Раздел XX Выпрямитель В-ОПЕ-30-150-200-75-У2
Раздел XXI Преобразователь напряжения возбуждения измерительный

ПН1

Раздел XXII Блок аварийного возбуждения (БАВ) тягового генератора

4

ТЕПЛОВОЗ ТЭМ18ДМ

Руководство

по эксплуатации

Основное

и вспомогательное

комплектующее

оборудование

Книга 5

ТЭМ18ДМ  РЭ4

5















содержание      ..     22      23      24      25     ..
