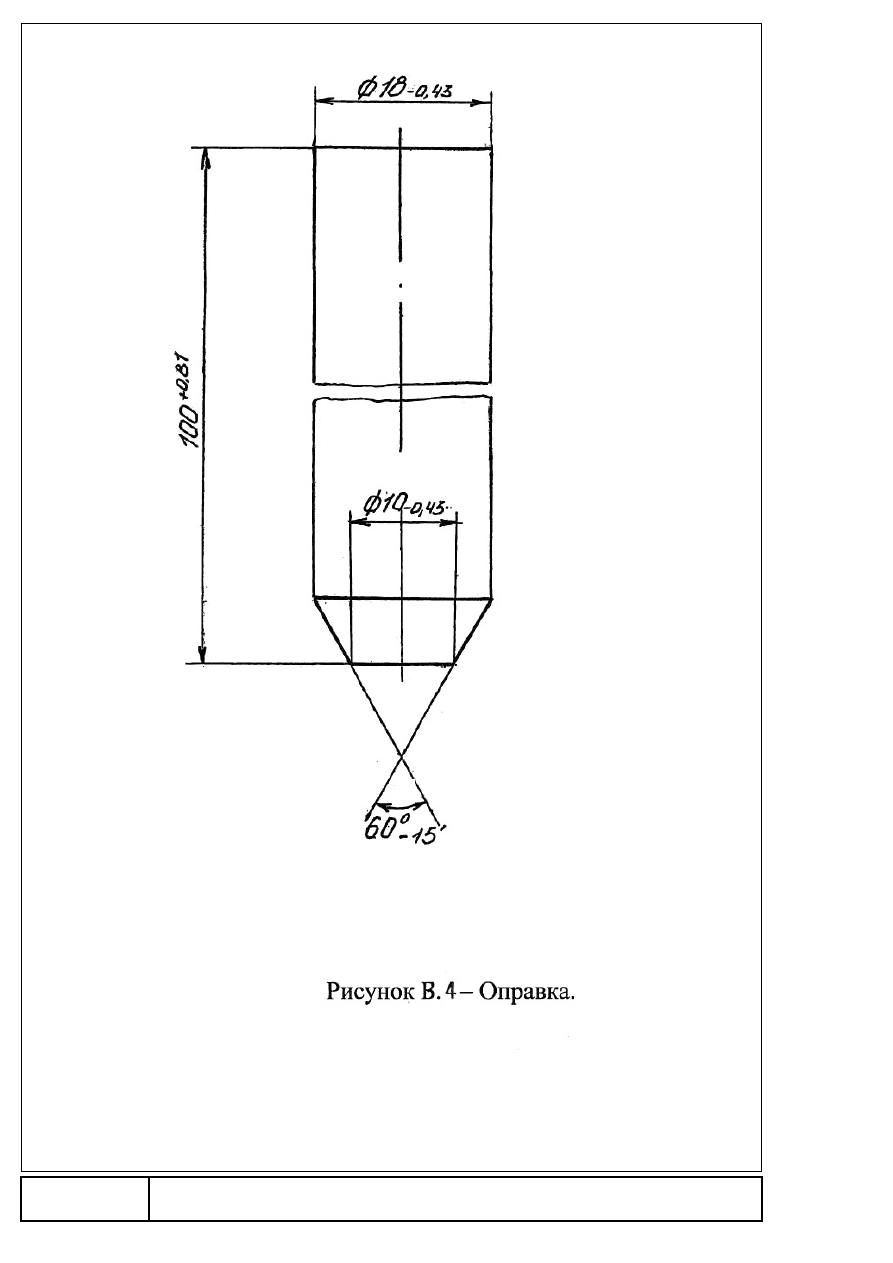

по оправке выбейте сердечник, выньте катушку и уплотняющее резиновое кольцо.
Оправка   легко   изготавливается   в   условиях   депо   из   медного   прутка,   например,
пруток ДКРНТ 20 НДМЗ ГОСТ1535-71.

6.5.7.2 Сборку электромагнита производите в порядке, обратном разборке с

соблюдением требований чертежей.

6.5.8 Резисторы типа ЛР
6.5.8.1 Разборку снятого с тепловоза резистора производите в следующей

последовательности:

-   отвинтите   гайки   и   снимите   болты   крепления   резисторов   между   собой

(только при установке резисторов друг над другом);

- отвинтите гайки со шпилек (допускается отвинтить гайки крепления только

одного держателя);

-   вытащите   шпильки   и   трубки   из   изоляторов,   предварительно   установив

резистор таким образом, чтобы шпильки находились в вертикальном положении.

6.5.8.2   Сборку   резистора   производите   в   порядке   обратном   разборке   с

соблюдением требований чертежей.

6.5.9 Блок выпрямителей БВ-1204
6.5.9.1   Разборку   снятого   с   тепловоза   блока   производите   в   следующей

последовательности:

- отвинтите винты, крепящие крышку к кожуху;
- снимите крышку;
- отвинтите винты, крепящие панель к кожуху и снимите панель;
- отвинтите винты, снимите штепсельный соединитель;
- отвинтите винты, снимите колодку.
6.5.9.2 Снятие диодов осуществите в следующей последовательности:
- отпаяйте провод от вывода диода;
- открутите гайку крепления диода к радиатору;
- замените диод.
6.5.9.3   Сборку   блока   производите   в   порядке   обратном   разборке   с

соблюдением требований чертежей.

6.5.9.4   Проверку   электрических   параметров   производите   в   следующей

последовательности:

- соедините между собой клеммы «1» и «2»;
-   установите   резистор   (потенциометр)   мощностью   не   менее   100Вт,

сопротивлением 18 Ом±10 % (нагрузку) между клеммами «1» («2») и «5» («6»);

- подайте переменное напряжение величиной 40±1 В в течение 5 минут на

клеммы «3» и «4», при этом величина напряжения на резистор должна быть 36±4
В, а величина тока через резистор – 2±0,4 А;

- отключите напряжение;
- отключите нагрузку;
- разъедините клеммы «1» и «2».
6.5.9.5   После   проверки   электрических   параметров   блока   закройте   его

крышкой и запломбируйте мастикой пломбировочной 0213123.2500000008.

335

336

6.5.10 Панель с выпрямителем кремниевым ПВК-6011
6.5.10.1   Разборку   снятой   с   тепловоза   панели   производите   в   следующей

последовательности:

- отвинтите винты и снимите кожух;
- отвинтите гайку с токовывода;
-   отвинтите   гайку   и   снимите   наконечник   вывода   диода   с   болта   его

крепления;

- отвинтите гайки и снимите с панели охладитель в сборе с диодом;
- снимите болты с охладителя;
- отвинтите диод с охладителя;
- снимите с вывода диода трубку.
6.5.10.2   Сборку   панели   производите   в   порядке   обратном   разборке   с

соблюдением требований чертежей.

Перед   установкой   диода   его   основание   и   контактную   поверхность

охладителя протрите салфеткой, смоченной в бензине. При заворачивании диода
следите за тем, чтобы он не перекосился. Рекомендуется заворачивать диод в
охладитель   рукой,   а   затяжку   производить   тарированным   ключом.   При   этом
закручивающий момент должен быть от 20 до 30 Н·м (от 2 до 3 кгс·м).

6.5.10.3   Проверку   исправности   цепи   производите   комбинированным

прибором   Ф-4318   ГОСТ10374-82   (или   другим   подобным   ему)   измерением
величины   сопротивления   в   прямом   («+»   прибора   на   аноде   и   «-»   прибора   на
катоде) и обратном («-» прибора на аноде и «+» прибора на катоде) направлениях
(сопротивление исправного диода в обратном направлении должно быть сотни и
тысячи Ом, а в прямом направлении – сотые доли Ома)

7 Консервация и расконсервация

7.1 Консервация

7.1.1   В   условиях   депо   консервации   подлежат:   свободный   конец   вала

электрических   машин,   фланец   якоря   (генератор),   привалочные   (опорные)
поверхности   для   закрепления   электродвигателя   на   тепловозе,   свободные
резьбовые   и   гладкие   отверстия   электрических   машин,   щетки   и   рабочие
поверхности коллекторов электрических машин.

7.1.2   Помещение,   в   котором   производится   консервация   изделия,   должно

быть вентилируемым, чистым и сухим с температурой воздуха не ниже 288 К (+15

0

С) и относительной влажностью не выше 70 %. Резкие колебания температуры

при консервации не допускаются, так как это может привести к конденсации влаги
на консервируемых поверхностях.

7.1.3   Температура   консервируемых   поверхностей   перед   консервацией

должна быть равной температуре внутри помещения или несколько выше ее.

7.1.4 Выполните следующие работы по консервации:
- обезжирьте спиртом ГОСТ 5963-67 или бензином ГОСТ 1012-72 рабочую

поверхность коллектора, а свободный конец вала и фланец якоря (генератора),
привалочные   (опорные)   поверхности   для   закрепления   электродвигателя   на
тепловозе, свободные резьбовые отверстия, а также прочие обработанные и не
окрашиваемые поверхности – уайт-спиритом ГОСТ 3134-78 (при этом исключите
возможность   прикосновений   незащищенных   рук   к   подготовленным   для
консервации поверхностям);

- нагрейте консервационную смазку ПВК ГОСТ 19537-74 до температуры от

353   до   378   К   (от   80   до   105

0

С)   (с   целью   удаления   влаги)   и   остудите   до

температуры от 313 до 323 К (от 40 до 50

0

С);

337

- покройте поверхности конусного конца вала, фланец якоря (генератор),

консервационной смазкой (толщина слоя на консервируемой поверхности должна
быть   в   пределах   от   1,0   до   1,5   мм),   оберните   двумя   –   тремя   слоями
парафинированной   бумаги   БП-6   ГОСТ   9569-79   и   обвяжите   шнуром   крученым
ГОСТ 5107-70;

-   покройте   привалочные   (опорные)   поверхности   для   закрепления

электродвигателя   на   тепловозе   пластинчатой   смазкой   ПВК   и   телефонной
бумагой;

-   покройте   консервационной   смазкой   обработанные   и   неокрашиваемые

поверхности, свободные резьбовые и гладкие отверстия;

-   оберните   рабочую   поверхность   коллектора   двумя   слоями   бумаги

телефонной   КТ-50   ГОСТ   13555-73,   поверх   нее   одним   слоем   картона
электроизоляционного  ЭВ  толщиной   0,5  мм   ГОСТ  2824-75   и   обвяжите   шнуром
крученым ГОСТ 5107-70;

- закройте вентиляционный люк у электродвигателей временной крышкой,

изготовленной из любого стального листа толщиной от 0,5 до 1,0 мм и закрепите
ее   к   корпусу   электродвигателя   двумя   болтами,   у   агрегата   –   люки   в   станине
закройте плотным электроизоляционным картоном;

- вытащите щетки из обойм щеткодержателей, оберните их двумя слоями

бумаги   телефонной   КТ-50   ГОСТ   13555-73,   обвяжите   шнуром   крученым   и
закрепите к своим щеткодержателям без отсоединения токоведущих проводов от
мест крепления;

- закройте крышки подшипникового щита у генератора;
-   закройте   торцовое   отверстие   в   подшипниковом   щите   для   входа

охлаждающего   воздуха   картоном   электроизоляционным   ЭВ   ГОСТ   2824-75
толщиной 0,5 мм и окно для выхода охлаждающего воздуха в станине и окно в
нижней части подшипникового щита бумагой парафинированной БП-6 ГОСТ 9569-
79.

7.1.5 Действие консервации рассчитано на 1 год после чего хранящиеся на

складе электрические машины (и их запасные части) подлежат проверке и, при
необходимости, повторной консервации.

7.2 Расконсервация

7.2.1   Перед   монтажом   хранившихся   в   запасе   электрических   машин

выполните следующие работы по их подготовке к эксплуатации:

-   оботрите   салфеткой   хлопчатобумажной   наружные   поверхности

электрических машин;

-   снимите   с   конусного   конца   вала   и   фланца   якоря   обвязочный   шнур,

парафинированную   бумагу,   после   чего   удалите   консервационную   смазку
промывкой   конца   вала   и   фланца   уайт-спиритом   ГОСТ   3134-78   и   протрите   их
насухо чистой безворсной салфеткой;

-   снимите   с   рабочей   поверхности   коллектора   шнур,   а   также   защитный

электроизоляционный   картон   и   телефонную   бумагу,   протрите   рабочую
поверхность коллектора чистой сухой безворсной салфеткой, смоченной в чистом
бензине или спирте и отжатой;

- протрите насухо  консервируемые поверхности чистой сухой  безворсной

салфеткой;

-   отвяжите  щетки   от  щеткодержателей,  снимите  с  них   обвязочный  шнур,

защитную   бумажную   обвертку,   осмотрите   щетки   (имеющие   недопустимые
повреждения, в том числе рабочей поверхности, замените новыми) и установите
их   в   обоймы   щеткодержателей,   визуально   проверьте   прилегание   щеток   к

338

коллектору по всей поверхности;

- снимите телефонную бумагу с привалочных (опорных) поверхностей;
- удалите консервационную смазку промывкой уайт-спиритом привалочных

(опорных)   поверхностей,   а   также   других   обработанных   и   неокрашиваемых
поверхностей и свободных отверстий;

-   снимите   защитный   картон   с   подшипникового   щита   и   бумагу

парафинированную   с   окон   для   выхода   охлаждающего   воздуха   в   станине   и   с
нижней части подшипникового щита у генератора;

- снимите временные крышки с вентиляционных люков электродвигателей и

агрегата;

- обдуйте электрические машины снаружи и внутри чистым сухим воздухом.

339
