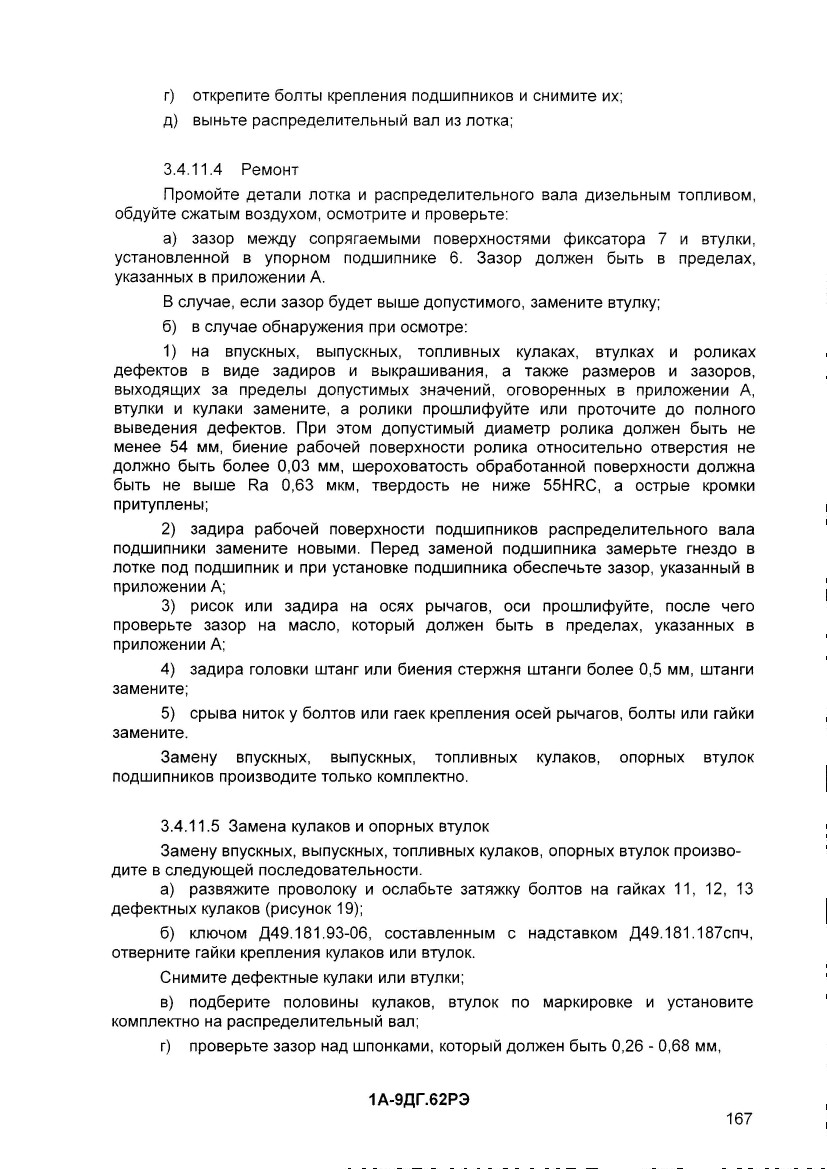

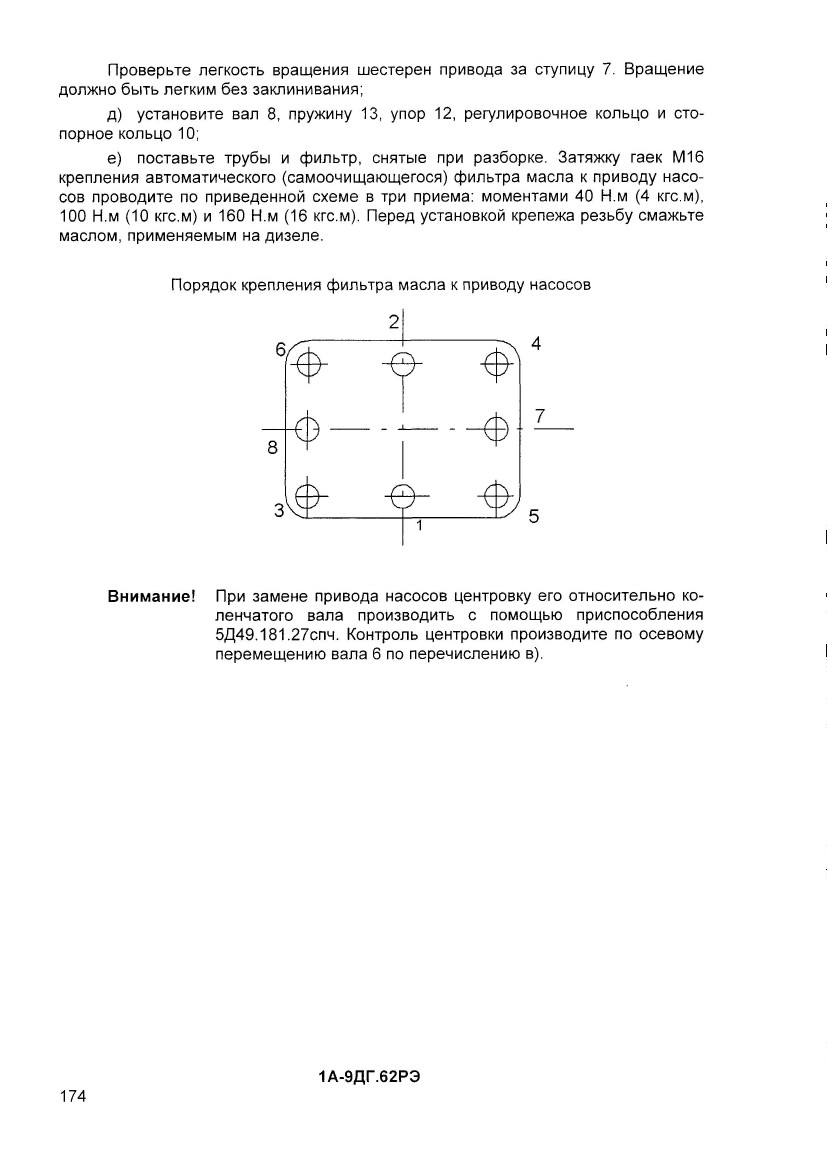

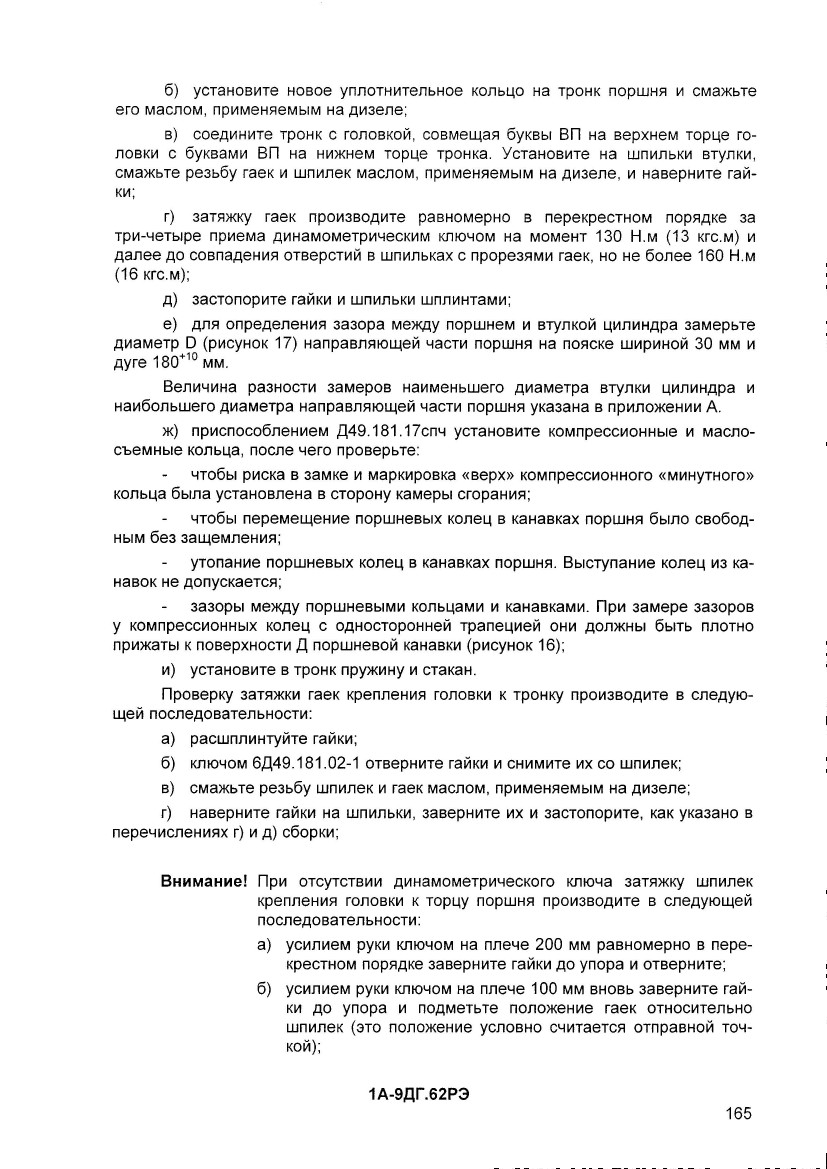

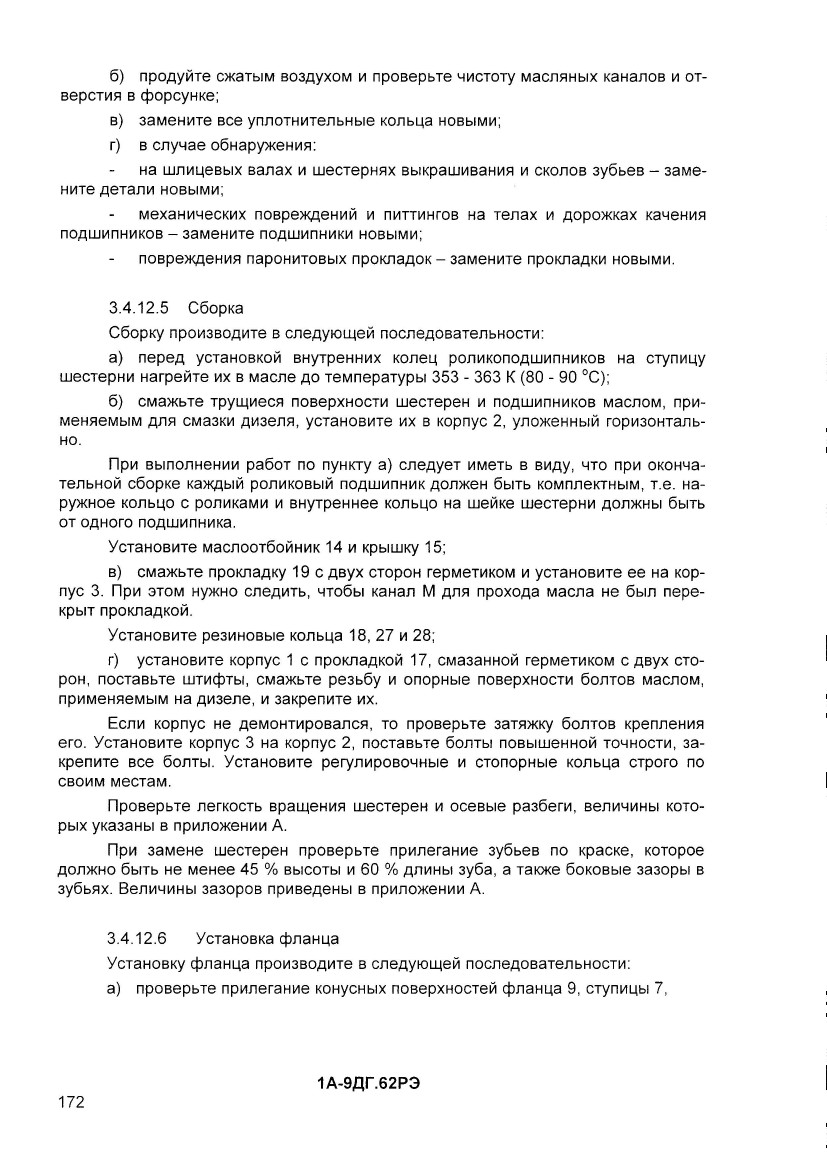

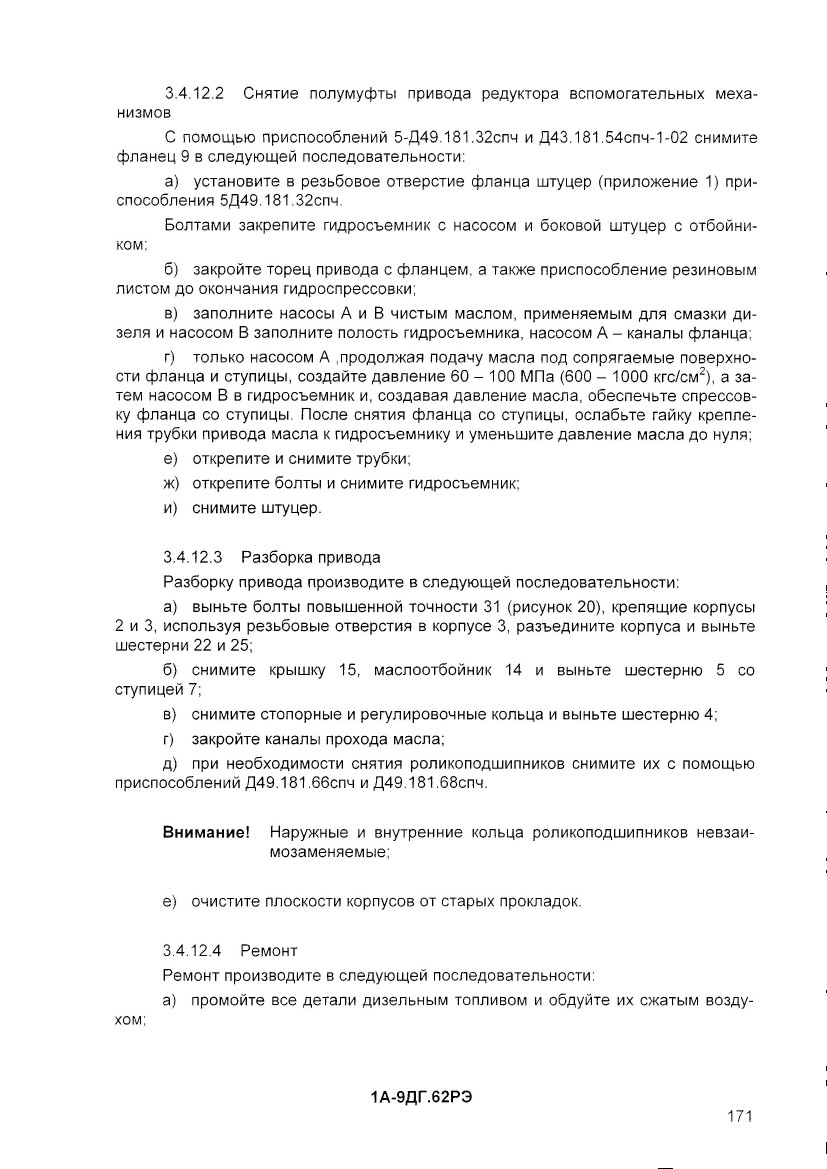

Дизель-генератор 1А-9ДГ исп. 3. Руководство по эксплуатации - часть 11

3.4.13 Привод распределительного вала дизель-генератора 1А-9ДГ исп. 3-01

(рисунок 21)

3.4.13.1 Снятие с дизеля

Снятие произведите в следующей последовательности:

а) открепите и снимите валоповоротный механизм, регулятор, ускоритель запуска, кронштейн фильтров тонкой очистки топлива, первичный преобразователь дистанционного тахометра, предельный выключатель;

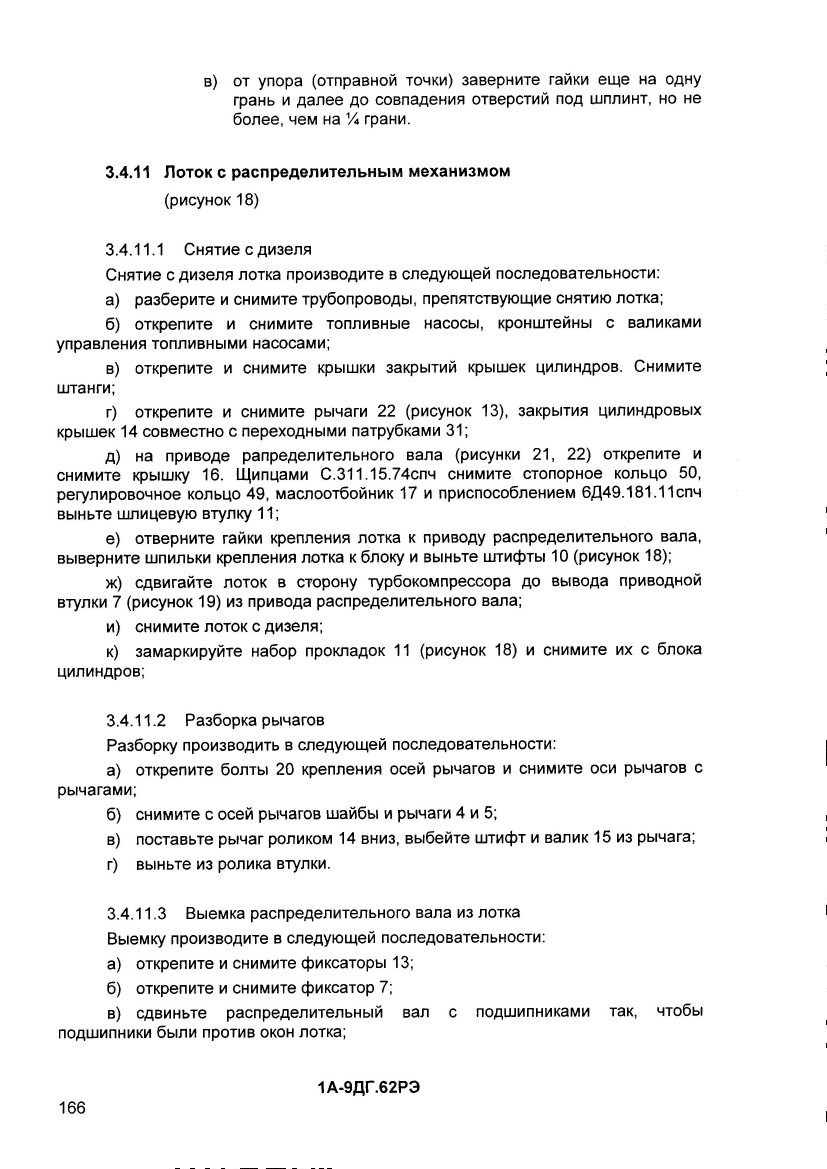

б) открепите и снимите трубу 3 и крышку 16:

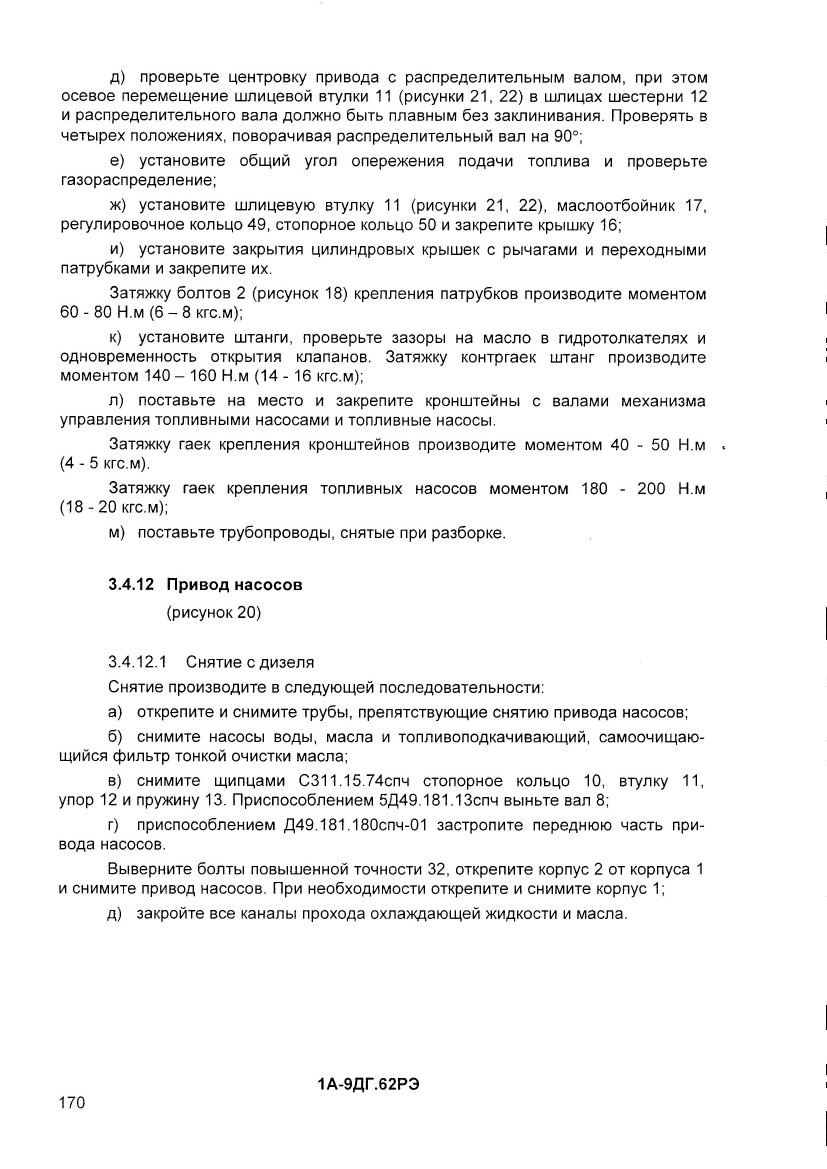

в) снимите щипцами С311.15.74спч регулировочное и стопорное кольца, маслоотбойник 17 и приспособлением 6Д49.181.11спч - шлицевую втулку 11;

г) застропите привод за отверстие К. Выньте штифты 5. Открепите привод от лотка, блока цилиндров, корпуса закрытия коленчатого вала и снимите его;

д) закройте каналы масла в лотке и приводе распределительного вала.

3.4.13.2 Разборка привода

Разборку произведите в следующей последовательности:

а) открепите и снимите все крышки;

б) снимите щипцами С311.15.74спч стопорные и регулировочные кольца и подметьте их по месту расположения;

в) выньте штифты 35, открепите и снимите привод регулятора;

г) выпрессуйте болты повышенной точности 4, открепите корпус 15 и снимите его;

д) выньте шестерни вместе с внутренними кольцами роликоподшипников и выпрессуйте наружные кольца из корпусов 8, 15. Открепите замки 47 и выньте наружные кольца роликоподшипников. Выемку колец подшипников из глухих расточек корпуса произведите специальным приспособлением;

е) открепите стакан 40 и выньте его с шестерней 38. Снимите кольцо 41 и прокладки 39;

ж) снимите щипцами С311.10.74спч стопорное кольцо и выньте шестерню 38 с шарикоподшипниками;

и) открепите и снимите крышку 24, щипцами С311.15.74спч стопорное и регулировочное кольца;

к) сдвиньте вал 23 с шестернями 22, 42 в сторону шарикоподшипника 25 до выхода его из корпуса 2. Приспособлением Д49.181.68спч снимите шарикоподшипник 25;

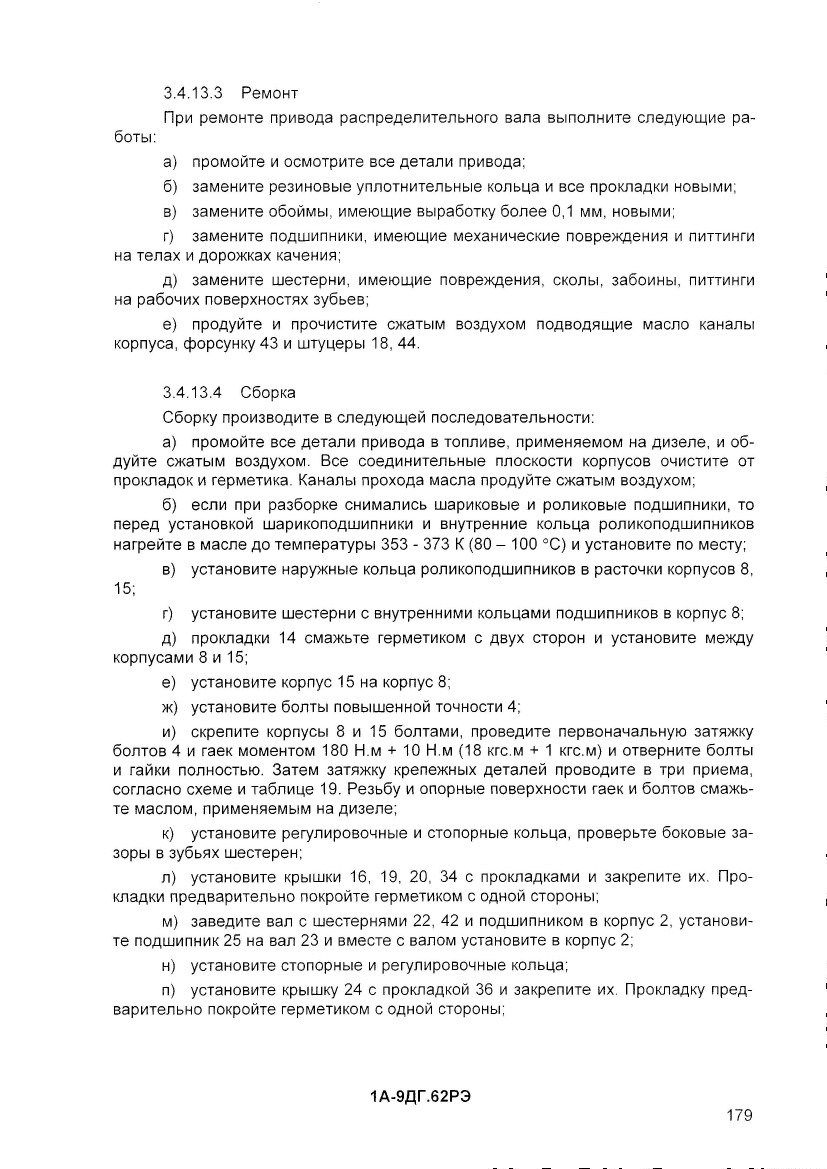

л) выньте вал 23 с шестернями и шарикоподшипником из корпуса.
