Создание изображений разверток листовых деталей 643

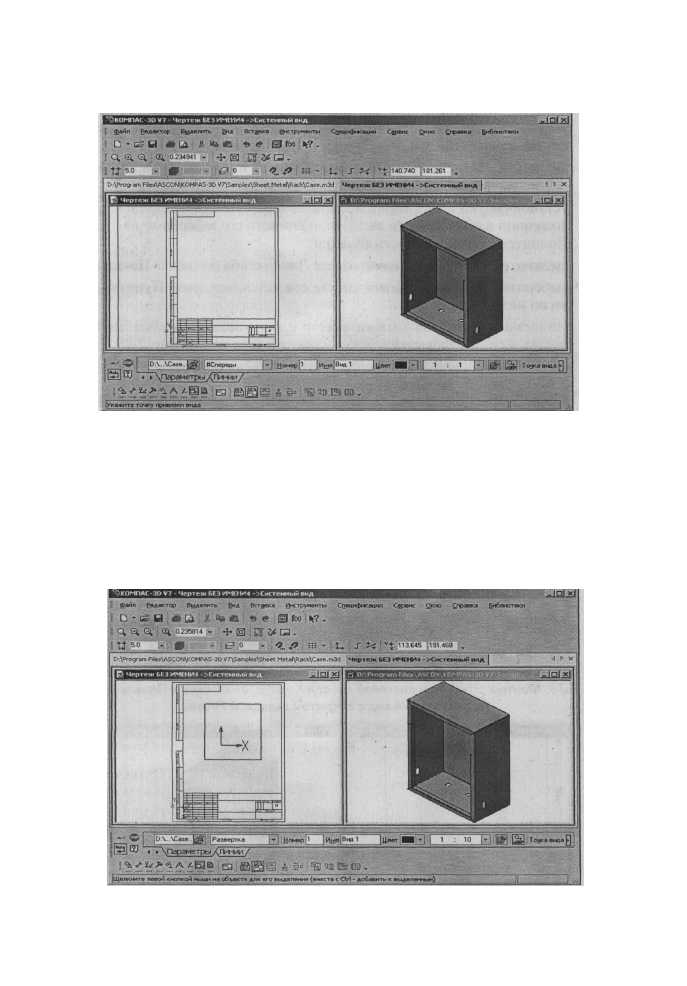

РИС. 7.31. Панель свойств: Произвольный вид с открытой вкладкой Параметры

• щелкните в Панели свойств: Произвольный вид на вкладке Парамет-

ры в раскрывающемся списке Масштаб вида по нужному масштабу. В
нашем примере по масштабу 1:10, чтобы развертка поместилась в фор-
матку. Фантом развертки уменьшится до нужного нам размера;

• щелкните в Панели свойств: Произвольный вид на вкладке Параметры

в раскрывающемся списке Ориентация главного вида по пункту Разве-
ртка. Выбор этого пункта означает, что плоскость проекций вида будет
параллельна грани, указанной в качестве неподвижной на первом этапе;

Рис. 7.32. Фантом развертки листовой детали Корпус, ее модель и Панель свойств:

Произвольный вид с открытой вкладкой Параметры

644 Создание листовых деталей

• установите указатель мышки вместе с фантомом развертки листовой

детали в центре форматки. Это состояние показано на рис. 7.32;

• щелкните в Панели свойств: Произвольный вид по вкладке Линии для

ее раскрытия;

• установите указатель мыши в конце вкладки Линии на стрелке, распо-

ложенной в правой части вкладки, и немного его задержите на стрелке.

Появится невидимая часть вкладки;

• щелкните на вкладке Линии в разделе Линии сгиба по кнопке Показывать;
• выберите в раскрывающемся списке стилей линии стиль Пунктир 2, ес-

ли он не выбран;

• установите указатель мышки вместе с фантомом развертки листовой

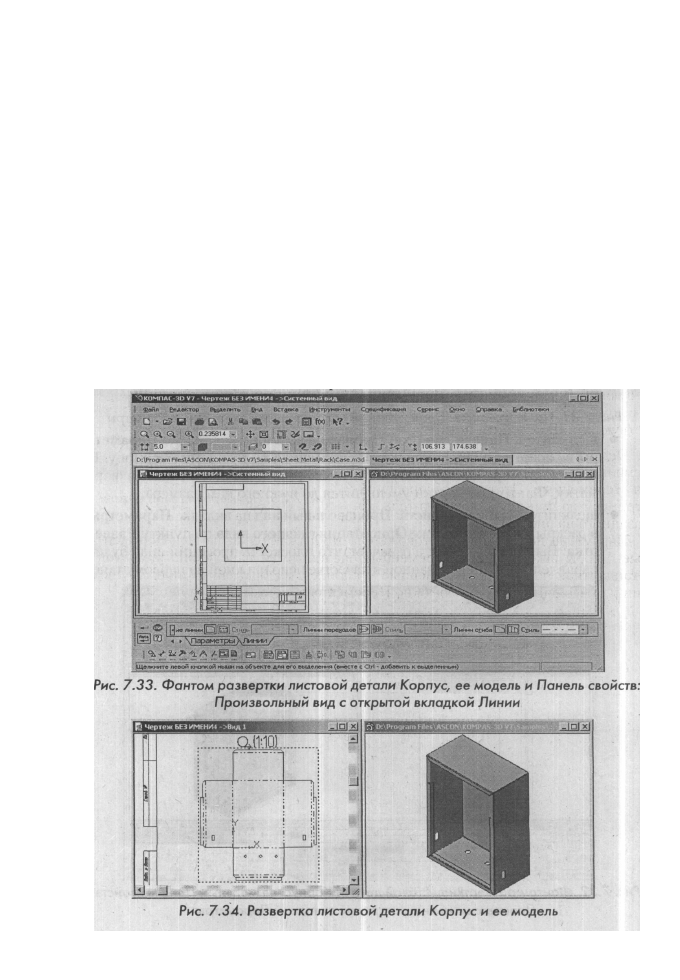

детали в центре форматки. Это состояние показано на рис. 7.33;

• щелкните мышкой в центре форматки и увеличьте размер развертки.

Редактирование параметров листового тела 645

Автоматическая отрисовка линий сгиба на виде возможна, если плоскость

проекций этого вида параллельна плоским граням, полученным при разгиба-

нии сгибов. Чтобы правильно выбрать плоскость проекций для вида, содер-

жащего развертку, необходимо знать, как развернутая деталь расположена

относительно основных плоскостей проекций. Это расположение зависит от

того, какая из граней детали указана в качестве неподвижной при настройке

развертки.

7.9. Редактирование параметров

листового тела

Редактирование параметров листового

тела может быть выполнено несколькими

способами: с помощью переменных лис-

тового тела, представленных в соответ-

ствующем диалоговом окне Переменные

и с помощью контекстных меню и соотве-

тствующих Панелей свойств.

Первый способ - с использования пе-

ременных листового тела диалогового ок-

на Переменные. Этот способ продемон-

стрируем на примере листового тела, по-

казанного на рис. 7.35.

Параметры переменных листового тела отображаются на панели Перемен-

ные. Чтобы вызвать окно Переменные, щелкните на панели инструментов

Стандартная по кнопке Переменные - кнопке с изображением знака функ-

ции f(x). Появится диалоговое окно Переменные, показанное на рис. 7.36:

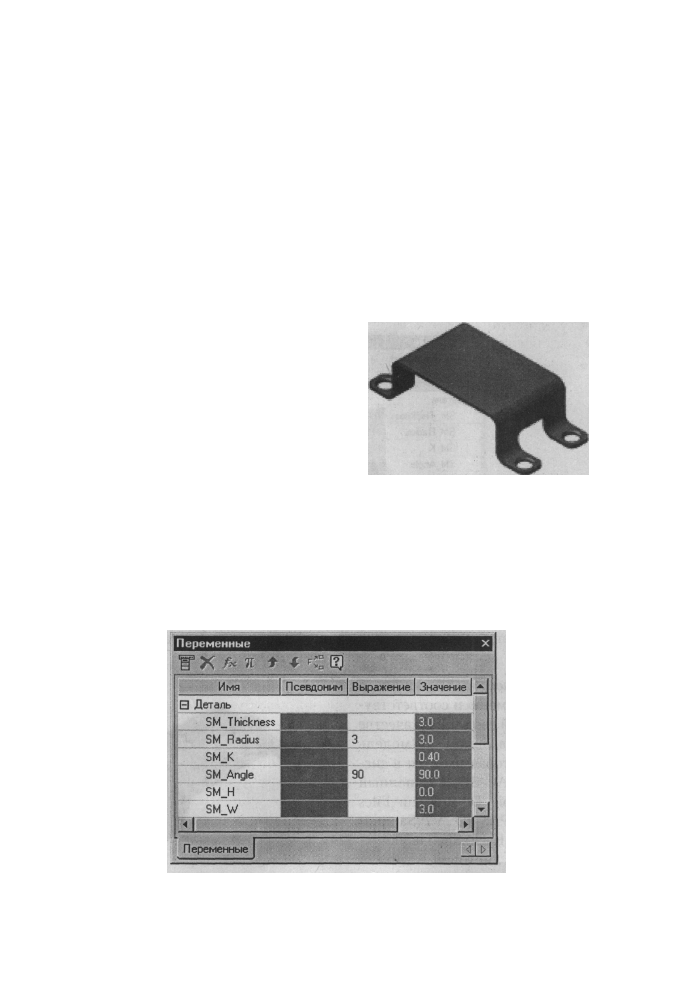

Рис. 7.35. Пример листовой детали

Рис. 7.36. Диалоговое окно

Переменные с начальными параметрами листовой деталии

646 Создание листовых деталей

Параметру Radius (Радиус) во всех сгибах детали соответствует перемен-

ная SM_Radius, а параметру Angle (Угол) - переменная SM__Angle. Исход-
ные значения переменных составляют:

SM_Radius = 3
SM_Angle = 90
Теперь изменим значения переменных в диалоговом окне Переменные

следующим образом:

SM_Radius = 1,5
SM_Angle = 70.

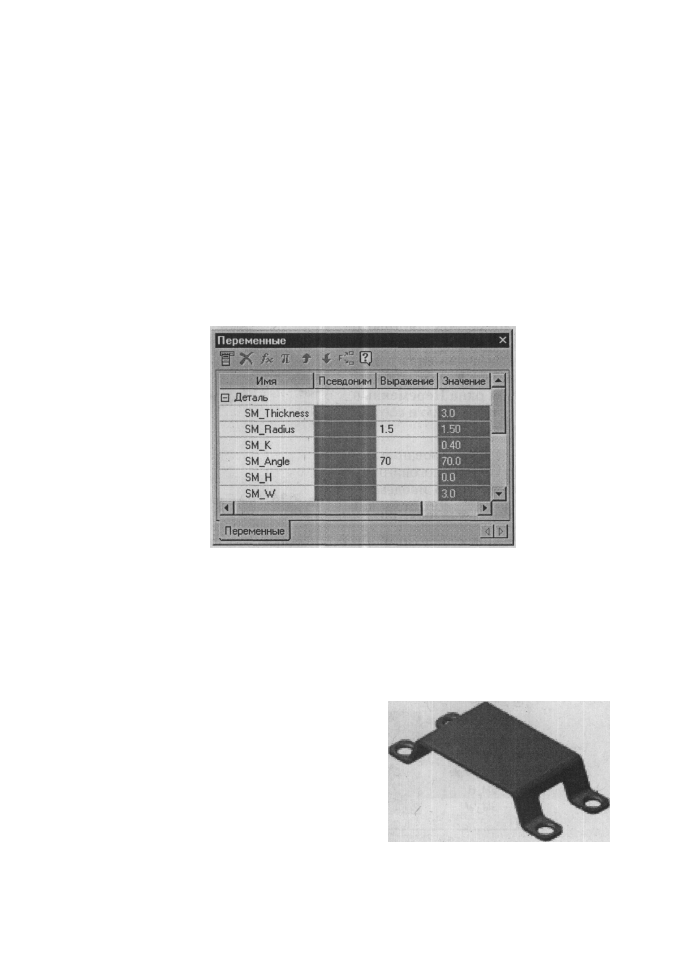

Измененные значения переменных вводятся в столбце Выражение. Это

видно на рис. 7.37:

Рис. 7.37. Диалоговое окно

Переменные с измененными параметрами листовой детали

Тогда все сгибы детали будут перестроены в соответствии с новыми значе-

ниями параметров и получим измененный вид листовой детали, показанный
на рис. 7.38.

Второй способ - с помощью

контекстных меню и соответству-
ющих панелей свойств. В качестве
примера возьмем модель

Shelf.m3d, которая имеется в сис-

теме КОМПАС-ЗБ V7, полный

путь к которой D:\Program\Files

\Ascon\KOMPAS-3D V7\Samples
\Sheet Metal\Rack\Shelf.m3d.

Модель листовой детали

Shelf.m3d и соответствующее диа-

логовое окно Переменные показа- Рис. 7.38. Измененный вид листовой детали

но на рис. 7.39:

Редактирование параметров листового тела 647

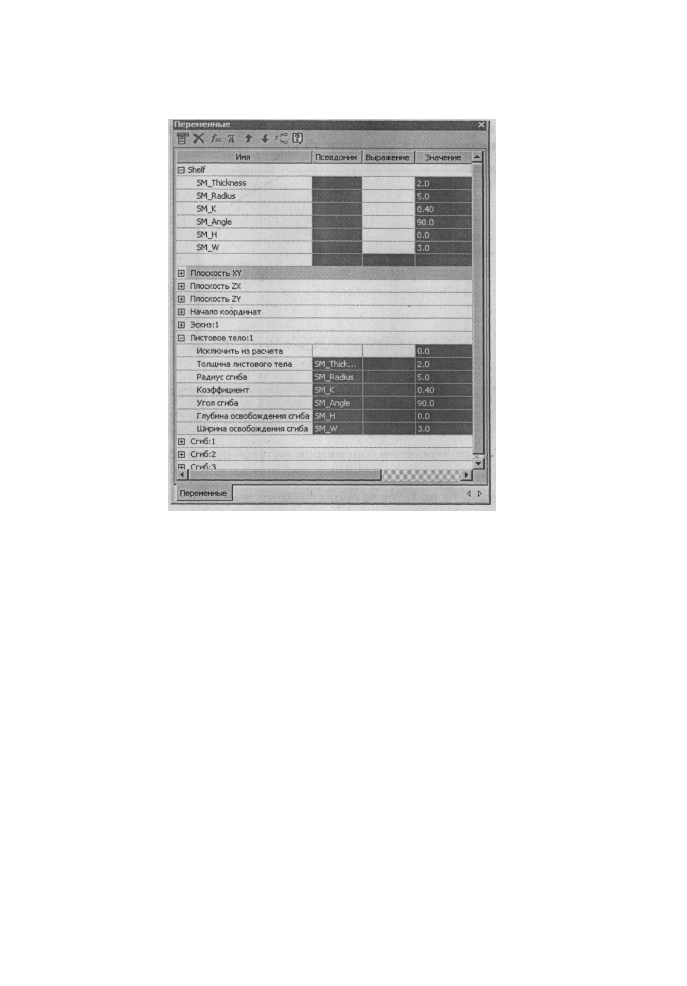

Рис. 7.39. Модель листовой детали Shelf.m3d и диалоговое окно Переменные

Основными параметрами листовой детали являются:

• SM_Thickness - толщина листового тела;
• SM_Radius - внутренний радиус сгиба;
• SM_Angle - угол сгиба;
• SM_K - коэффициент положения нейтрального слоя;

• SM_H - глубина освобождения сгиба;
• SM_W - ширина освобождения сгиба.

Префикс у параметров SM означает начальные буквы слов Sheet Metal

(Листовой Металл). Переменные SM_Thickness, SM_Radius и SM_K,
SM_Angle, SM_H и  S M W имеют значения, установленные в процессе соз-

дания листового тела.

Значения переменных SM_Thickness (Толщина листового тела) и SM_K

(Коэффициент нейтрального слоя) могут быть изменены в Панели свойств:

Листовое тело. Для этого:

• установите указатель мыши в Дереве построения на пункте Листовое те-

ло и щелкните правой кнопкой мыши. Указанный пункт выделится зеле-

ным цветом и выделится зеленым цветом неподвижная плоскость листо-
вого тела. Одновременно появится контекстное меню;

648 Создание листовых деталей

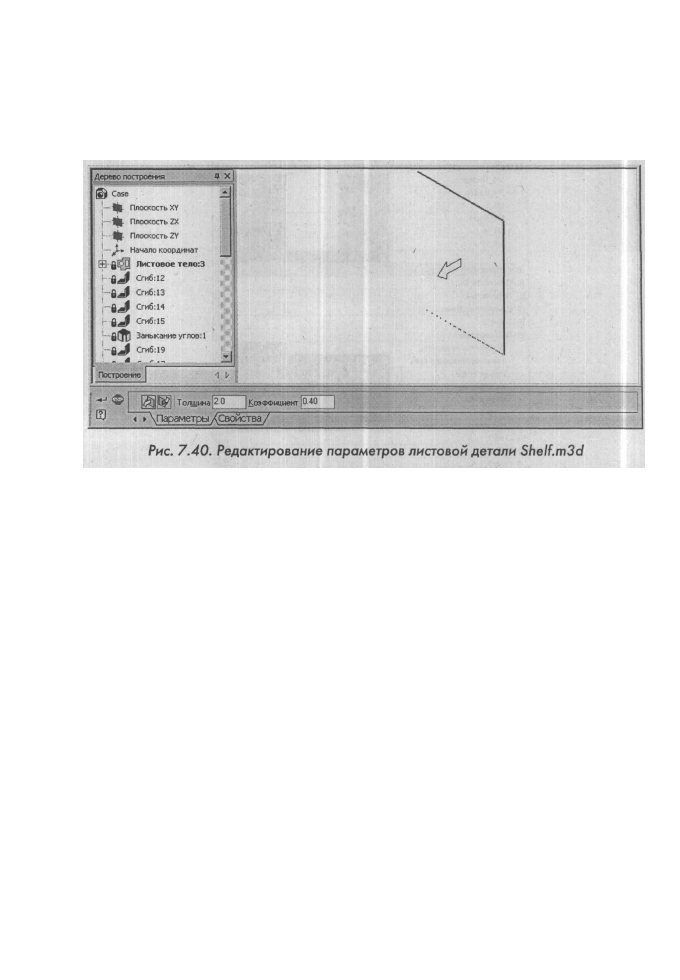

• щелкните в контекстном меню по пункту Редактировать элемент. По-

явится Панель свойств: Листовое тело рис. 7.40.

• щелкните дважды на Панели свойств: Листовое тело в текстовом поле

Толщина, введите, если надо, новое значение толщины листового тела

и нажмите на клавишу Enter для фиксации ввода;

• щелкните дважды в текстовом поле Коэффициент, введите, если надо,

новое значение Коэффициента нейтрального слоя и нажмите на кла-

вишу Enter для фиксации ввода;

• щелкните на Панели Специального Управления по кнопке Создать

объект для перестройки объекта в полном соответствии с новыми вве-

денными данными.

Значения переменных SM_Radius, SM_Angle, SM_H и SM_W могут быть

изменены в полях Панели свойств: Сгиб при построении листового тела.

Для этого:

• щелкните на Компактной панели в панели инструментов по кнопке

Сгиб или Сгиб по линии. Появится соответствующая Панель свойств;

• отредактируйте нужные вам параметры. После ввода значения того или

иного параметра нажимайте клавишу Enter для фиксации введенных

значений;

• щелкните на Панели Специального Управления по кнопке Создать

объект для перестройки объекта в полном соответствии с новыми вве-

денными данными.

При создании сгибов их параметрам будут автоматически присваиваться

псевдонимы:

Создание пластины на плоской грани листового тела 649

• внутренним радиусам - SM_Radius;
• углам сгибов - SM_Angle;
• глубинам освобождений - SM_H;
• ширинам освобождений - SM_W;

• коэффициентам нейтрального слоя - SM_K.

Автоматически созданные переменные можно использовать в выражени-

ях, определяющих значения других переменных и параметров, а также в эс-

кизах.

Можно выделить несколько основных особенностей работы с переменны-

ми листовой детали:

1. Псевдонимы параметров листовой детали изменить невозможно.

2. Значения переменных по умолчанию для данной листовой детали мо-

гут изменяться только при редактировании листового тела или систе-

мы уравнений этой детали.

3. Редактирование сгиба, имеющего параметры по умолчанию, путем из-

менения какого-либо из них не влияет на значение соответствующей

переменной по умолчанию. В результате такого редактирования пара-

метру сгиба присваивается введенное значение, а псевдоним параметра

по умолчанию (SM_Radius, SM_Angle идругие) автоматически удаля-

ется.

4. Если в результате редактирования сгиба его параметру возвращается

значение по умолчанию, то псевдоним по умолчанию автоматически

присваивается этому параметру только в следующих случаях:

• параметру не поставлена в соответствие ни одна переменная (отсут-

ствует псевдоним);

• переменная, соответствующая параметру, не участвует в уравнениях.

Чтобы параметрам сгибов автоматически были присвоены псевдонимы,

значения этих параметров должны совпадать со значениями по умолчанию

для данной детали.

Присвоение одного и того же псевдонима параметрам различных элемен-

тов означает использование этими элементами одной и той же переменной.

Изменение ее значения передается во все эти элементы. Таким образом, мож-

но быстро изменить размеры и топологию листовой детали, не прибегая к ре-

дактированию каждого элемента в отдельности.

7.10. Создание пластины

на плоской грани листового тела

Пластина формируется путем выдавливания замкнутого эскиза на глубину,

равную толщине материала детали.

Перед добавлением пластины к листовой детали в этой детали необходи-

мо создать эскиз, определяющий форму пластины.

650 Создание листовых деталей

Для создания пластины на плоской грани листового тела:

• откройте модель листового тела, на плоской грани которого следует

построить пластину. Допустим, это будет ранее построенная листовая

деталь, показанная на рис. 7.41.

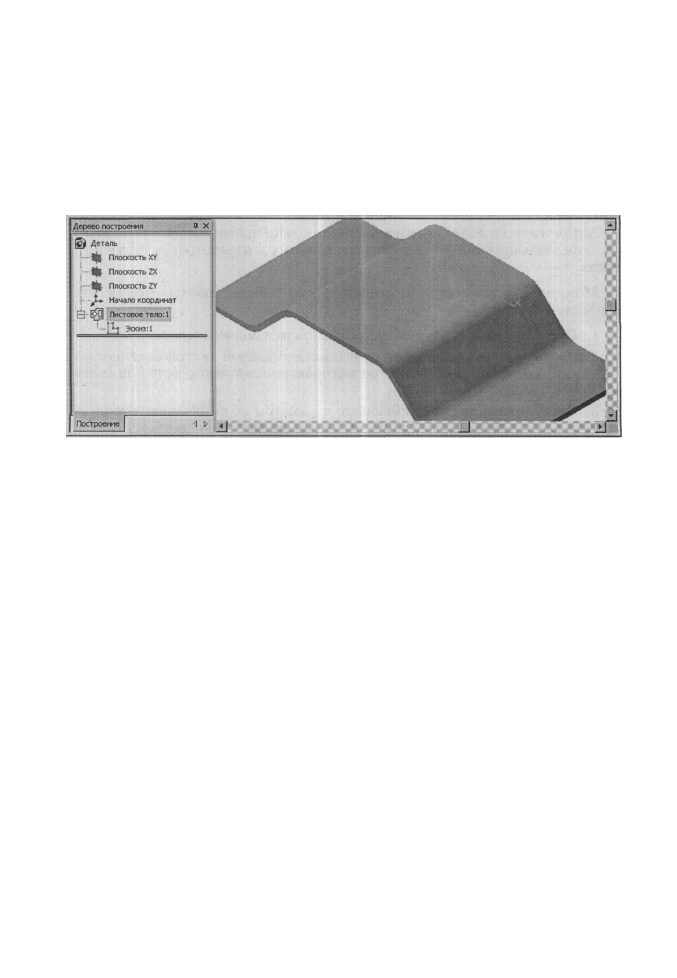

Рис. 7.41. Исходная листовая деталь

щелкните по верхней грани плоской детали. Верхняя грань выделится

пунктирным прямоугольником;
щелкните на панели инструментов Вид по кнопке Эскиз. Система пе-

рейдет в режим построения эскиза. Появится Компактная панель с ак-

тивной кнопкой-переключателем Геометрия и соответствующая па-

нель инструментов;
щелкните на панели инструментов, например, по кнопке Прямоуголь-

ник, Появится Панель свойств: Прямоугольник. Одновременно в стро-

ке сообщений появится подсказка: Укажите первую вершину прямоу-

гольника или введите ее координаты;
установите указатель мыши на левой стороне пунктирного прямоу-

гольника ближе к верхнему левому углу;
щелкните мышью, когда появится сообщение: Точка на кривой. Однов-

ременно в строке сообщений появится подсказка: Укажите вторую

вершину прямоугольника или введите ее координаты;

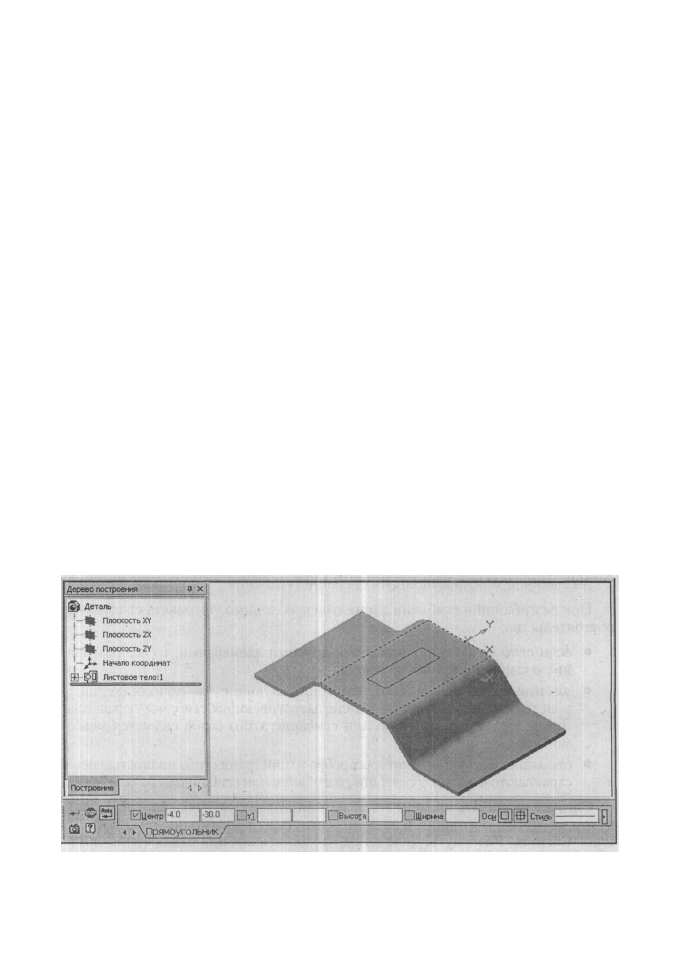

установите указатель мыши в местоположении второго противополож-

ного угла строящегося прямоугольника-эскиза. Это состояние системы

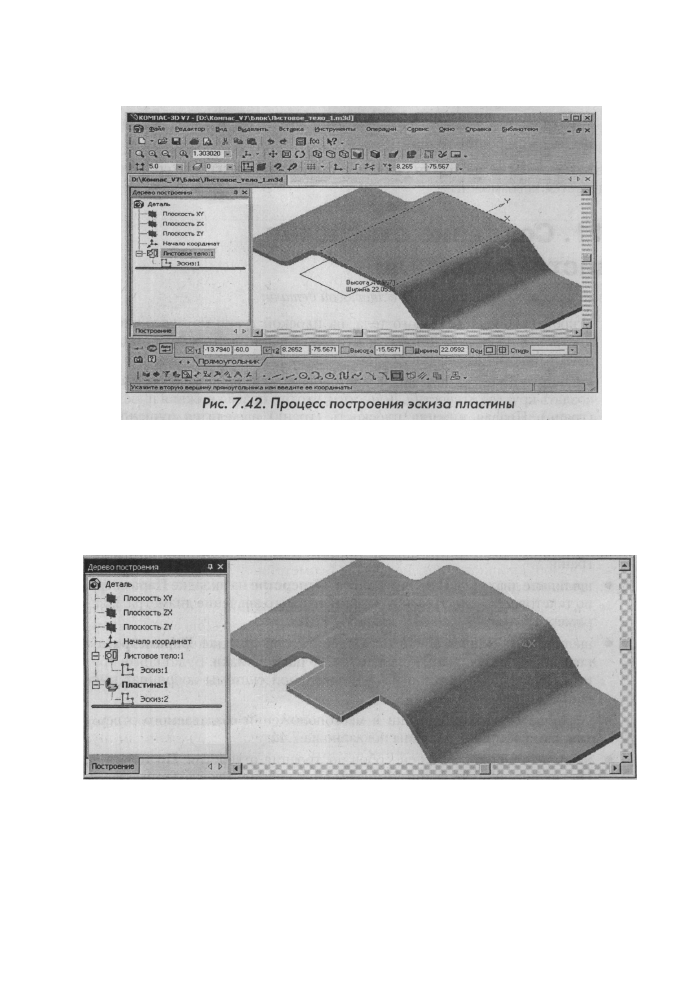

показано на рис. 7.42.
щелкните мышью, а затем нажмите клавишу Esc для прерывания ко-

манды построения прямоугольника;
щелкните в панели инструментов Вид по кнопке Эскиз для выхода из

режима построения эскиза и переход в режим построения детали. Поя-

вится в Дереве построения пункт Эскиз:2;

Создание пластины на плоской грани листового тела 651

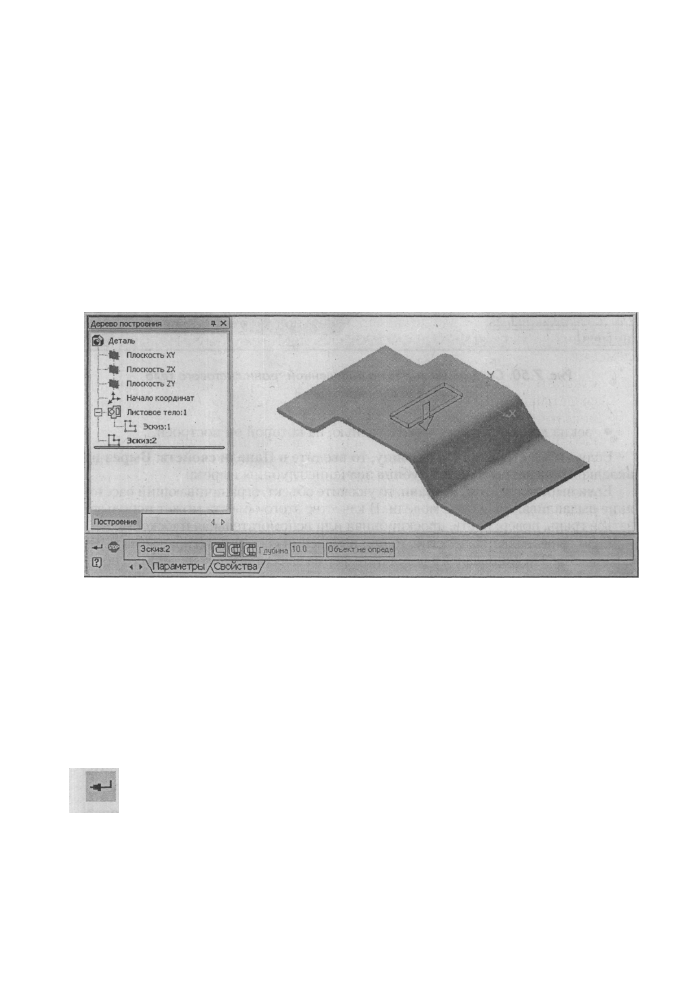

щелкните в Компактной панели панели инструментов по кнопке Плас-

тина. Появится фантом изображения создаваемой пластины. Стрелкой

показывается направление выдавливания. Это направление, а также
глубина выдавливания определяются системой автоматически;
щелкните по кнопке Создать объект на Панели специального управ-

ления. Появится искомая пластина, показанная на рис. 7.43 и соответ-

ствующий пункт в Дереве построения - Пластина:!.

Рис. 7.43. Окончание процесса построения эскиза пластины

Команда Пластина доступна, если выделен один эскиз.
Требования к эскизу пластины:

• эскиз может содержать один или несколько контуров;
• контуры в эскизе должны быть замкнуты;
• контуры могут быть вложенными. Уровень вложенности - один;

652 Создание листовых деталей

• контур эскиза должен пересекаться с контуром базовой грани или

иметь с ним общие точки.

Если пластина полностью или частично перекрывает сгиб, то его разгиба-

ние делается невозможным.

7 . 1 1 . Создание отверстия

в листовой детали

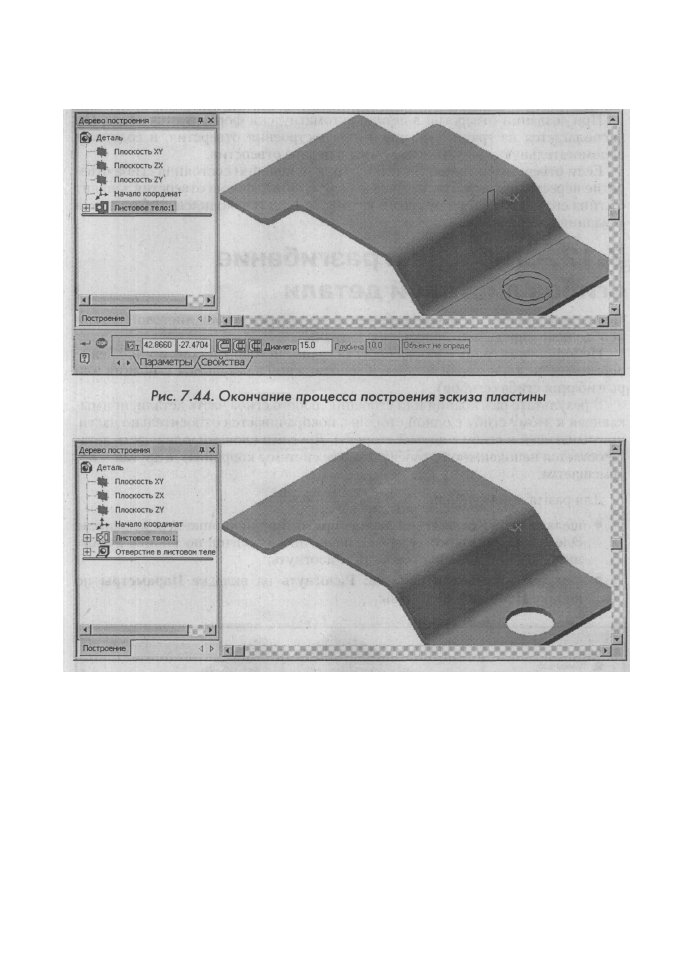

Для создания круглых отверстий в листовой детали:

• откройте модель листового тела, на плоской грани которого следует

построить пластину. Допустим, это будет ранее построенная листовая
деталь, показанная на рис. 7.41;

• щелкните по плоской грани в листовой детали, на которой предстоит

создать круглое отверстие. Допустим, что это правая нижняя плоскость

(грань). Правая нижняя плоскость (грань) выделится пунктирным

прямоугольником;

• щелкните в Компактной панели в панели инструментов по кнопке От-

верстие в листовом теле. Появится Панель свойств: Отверстие и фан-
том изображения создаваемого отверстия. Стрелкой показывается нап-
равление выдавливания. Это направление, а также глубина выдавлива-

ния определяются системой автоматически. По умолчанию центр отве-
рстия размещается в начале локальной системы координат выбранной
грани;

• щелкните дважды в Панели свойств: Отверстие на вкладке Параметры

по текстовому полю Диаметр и введите в него значение диаметра. Нап-
ример, 15, а затем нажмите клавишу Enter;

• щелкните в Панели свойств: Отверстие на вкладке Параметры по

квадратику с крестиком перед полем Точка привязки. Будет снята при-
вязка центра отверстия в начале локальной системы координат выб-
ранной;

• установите указатель мыши в местоположении создаваемого отверс-

тия. Это состояние системы показано на 7.44;

• щелкните по одному из способов построения отверстия: По толщине,

На глубину или До грани. Выберем По толщине. Все сделанные изме-
нения немедленно отражаются на фантоме отверстия в окне детали.

• щелкните в точке местоположения центра отверстия на выделенной

грани. Координаты выбранной точки будут определены автоматически.

Фантом отверстия зафиксируется на выбранном месте;

• щелкните по кнопке Создать объект на Панели специального управ-

ления. Появится отверстием в листовой детали, показанное на рис.

7.45, а в Дереве построения - его пиктограмма.

Создание отверстия листовой детали 653

Рис. 7.45. Результат создания отверстия в листовой детали

Построение отверстия способом По толщине возможно при выполнении

следующих условий:

• для построения должна быть указана внешняя или внутренняя плоская

грань листового тела или листового элемента;

• параметры отверстия (расположение и диаметр) должны быть такими,

чтобы оно пересекалось с указанной гранью.

Если отверстие строится На глубину, то введите ее значение в поле Глуби-

на на вкладке Параметры Панели свойств: Отверстие.

Если отверстие строится До грани, то укажите объект, ограничивающий рас-

стояние выдавливания, в окне модели. В качестве этого объекта может исполь-

зоваться грань, поверхность, проекционная или вспомогательная плоскость.

654 Создание листовых деталей

При создании отверстия в детали автоматически формируется эскиз. Он

располагается на грани, указанной для построения отверстия, и содержит

вспомогательную точку, находящуюся в центре отверстия.

Если отверстие захватывает сгиб, то при изменении состояния сгиба отве-

рстие перестраивается. Получившаяся в результате форма отверстия зависит

от типа его построения и от того, в каком состоянии находился сгиб во время

создания отверстия.

7.12. Сгибание и разгибание
сгибов листовой детали

Перед выполнение процесса сгибания и разгибания сгибов листовой детали

необходимо определить неподвижную грань.

Неподвижная грань - любая плоская грань листовой детали, принадлежа-

щая той ее части, которая останется неподвижной в результате сгибания или

разгибания сгиба (сгибов).

В результате разгибания или сгибания любого сгиба часть детали, примы-

кающая к этому сгибу с одной стороны, поворачивается относительно части,

примыкающей к сгибу с другой стороны. Другими словами, одна часть дета-

ли остается неподвижной относительно ее системы координат, а другая - пе-

ремещается.

Для разгибания сгибов:

• щелкните на Компактной панели при активной кнопке-переключателе

Элементы листового тела на панели инструментов по кнопке Разог-

нуть. Появится Панель свойств: Разогнуть;

• щелкните в Панели свойств: Разогнуть на вкладке Параметры по

кнопке Неподвижная грань;

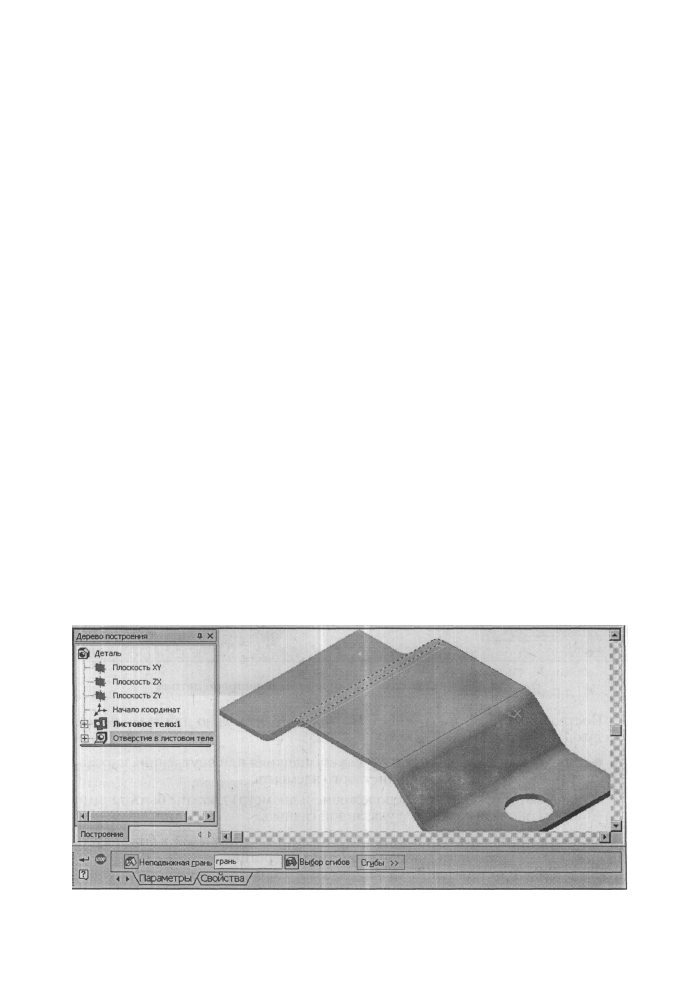

Рис. 7.46. Процесс разгибания сгиба листовой детали

Сгибание и разгибание сгибов листовой детали 655

щелкните на листовой детали по грани, которая будет неподвижной.

Допустим это будет верхняя грань. Она выделится красным прямоу-

гольником;
щелкните по цилиндрической грани, которая будет подвержена разги-

банию. Допустим, что это будет верхняя цилиндрическая грань. Это

состояние системы показано на 7.46
щелкните по кнопке Создать объект на Панели специального управ-

ления. Произойдет разгибание ранее созданного сгиба листовой дета-

ли, показанное на рис. 7.47, а в Дереве построения - его пиктограмма.

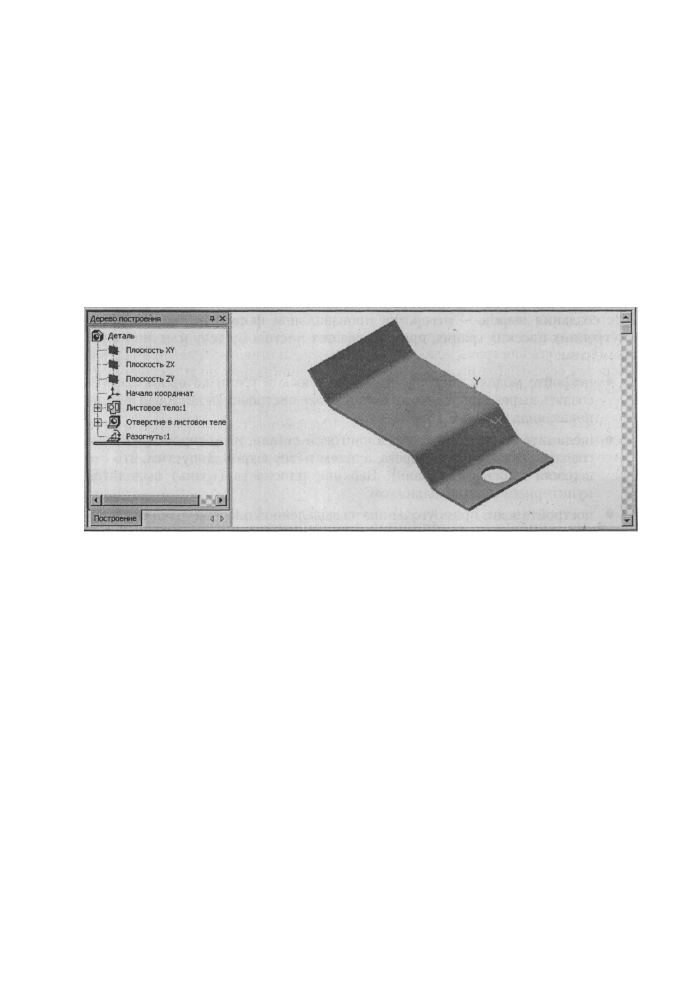

Рис. 7.47. Результат разгибания сгиба листовой детали

Аналогично можно выполнить операцию сгибания.

При разгибании и сгибании элементов необходимо учитывать следующие

обстоятельства:

• если сгиб не затронут никакими другими элементами, то его разгиба-

ние и сгибание возможно всегда;

• листовые элементы или формообразующие и дополнительные

конструктивные элементы детали, затрагивающие сгиб, могут распола-

гаться так, что разгибание или сгибание этого сгиба окажется невоз-

можным;

• операции, в результате которых ребра и/или грани сгиба полностью пере-

страиваются, всегда делают его разгибание или сгибание невозможным.

Следует различать элемент (сгиб или листовое тело), созданный в разог-

нутом/согнутом состоянии и элемент, согнутый/разогнутый х помощью ко-

манд: Согнуть/Разогнуть. Дело в том, что включение или отключение опции

Разогнуть является редактированием отдельного элемента, а сгибание или

разгибание с помощью команд Согнуть и Разогнуть - редактированием лис-

товой детали в целом (в деталь добавляется операция «Согнуть» или «Разог-

нуть»).

656 Создание листовых деталей

Например, в детали имеется сгиб, созданный в согнутом состоянии (при

выключенной опции Разогнуть). Этот сгиб был разогнут с помощью коман-
ды Разогнуть. Если затем отредактировать сгиб, приведя его в разогнутое
состояние (включить опцию Разогнуть), операция разгибания сгиба будет
отмечена в Дереве как ошибочная. Это объясняется тем, что разогнутый сгиб
непригоден для использования в операции «разогнуть».

7.13. Создание выреза

в листовой детали

Для создания выреза - отверстия произвольной формы на внешних или

внутренних плоских гранях, принадлежащих листовому телу или листовым
элементам:

• откройте модель листового тела, на плоской грани которого следует

создать вырез. Допустим, это будет ранее построенная листовая деталь,
показанная на рис. 7.15;

• щелкните по плоской грани в листовой детали, на которой предстоит

создать сначала эскиз выреза, а затем и сам вырез. Допустим, что это
верхняя плоскость (грань). Верхняя плоскость (грань) выделится
пунктирным прямоугольником;

• постройте эскиз прямоугольника на выделенной плоской грани со следу-

ющими параметрами: центр прямоугольника имеет координаты (- 4, -
30), высота 30, ширина 10. Это состояние системы показано на рис. 7.48.

Рис. 7.48. Результат построения эскиза выреза на верхней грани листовой детали

Создание выреза в листовой детали 657

нажмите на клавишу Esc для завершения построения эскиза;
щелкните на панели инструментов Вид по кнопке Эскиз для перехода в

режим создания детали. В Дереве построения появится пункт Эскиз:2 -

эскиз для построения выреза. Одновременно активизируется кнопка в

Компактной панели в панели инструментов Вырез в листовом теле;
щелкните в Компактной панели в панели инструментов по кнопке Вы-

рез в листовом теле. Появится Панель свойств: Вырез и фантом изоб-

ражения создаваемого выреза. Стрелкой показывается направление

выреза. Это состояние системы показано на рис. 7.49.

Рис. 7,49. Панель свойств: Вырез и фантом изображения создаваемого выреза

• выберите тип построения выреза, активизировав один из переключателей:

По толщине;
На глубину;
До грани.

• щелкните по кнопке На глубину;
• щелкните дважды в поле Глубина, введите значение глубины, напри-

мер, 1 и нажмите клавишу Enter для фиксации ввода;

[

 щелкните на Панели специального управления по кнопке Создать

объект. Появится искомый вырез в листовой детали на выделенной

грани с заданными параметрами, а в Дереве построения - его пиктог-

рамма. Это состояние системы показано на рис. 7.50.

Построение выреза способом По толщине возможно при выполнении сле-

дующих условий:

• эскиз должен быть построен на внешней или внутренней плоской гра-

ни листового телалли листового элемента;

658 Создание листовых деталей

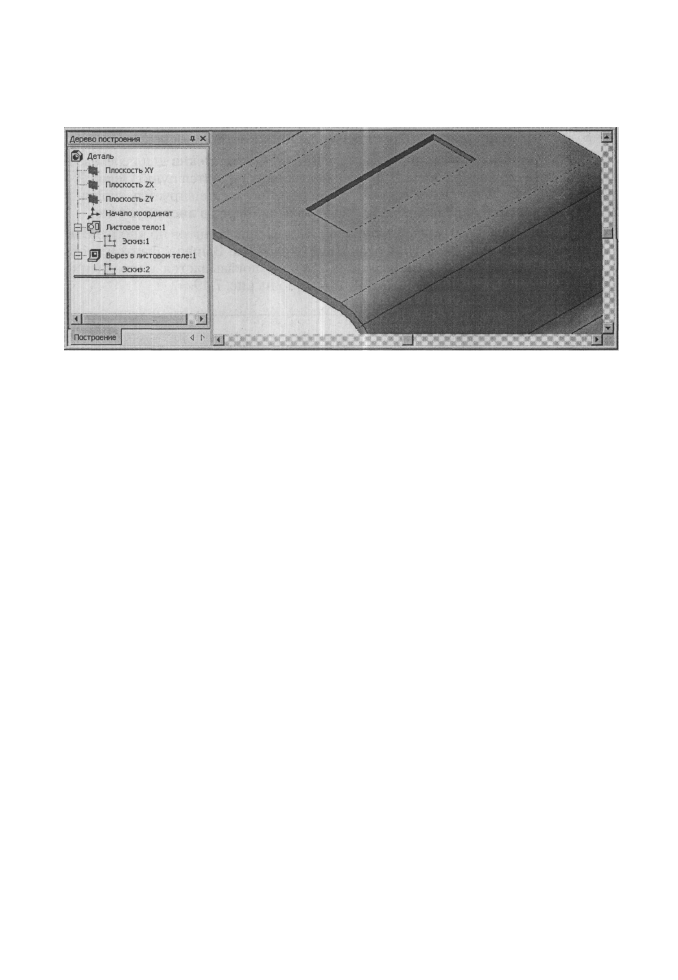

Рис 7.50. Созданный вырез на выделенной грани листового тела

в увеличенном виде

• эскиз должен пересекаться с гранью, на которой он построен.

Если вырез строится На глубину, то введите в Панели свойств: Вырез на

вкладке Параметры в поле Глубина значение глубины выреза.

Если вырез строится До грани, то укажите объект, ограничивающий рассто-

яние выдавливания, в окне модели. В качестве этого объекта может использо-

ваться грань, поверхность, проекционная или вспомогательная плоскость.

Если вырез захватывает сгиб, то при изменении состояния сгиба вырез пере-

страивается. Получившаяся в результате форма выреза зависит от типа его пост-

роения и от того, в каком состоянии находился сгиб во время создания выреза.

7.14. Замыкание углов

Замыкание угла - модификация продолжений двух смежных сгибов с целью за-

дания требуемой величины зазора между ними. Для создания замыкания углов:

• щелкните на Компактной панели по кнопке-переключателю Элементы

листового тела, если она не включена. Появится соответствующая па-

нель инструментов и Панель свойств: Листовое тело;

• щелкните на панели инструментов по кнопке Замыкание углов. Поя-

вится соответствующая Панель свойств: Замыкание углов. Это состо-

яние системы для листовой детали показано на рис. 7.51.

Одновременно в строке сообщений появится подсказка: Укажите боковое

ребро/грань цилиндрической части одного из двух смежных сгибов;

• щелкните по боковой грани верхнего сгиба. В окне модели подсветятся

боковые грани выбранных смежных сгибов и их продолжений (сторо-

ны замыкаемого угла). В Панели углы появится имя выделенного пер-

вого смежного угла - Угол: 1. В строке сообщений появится подсказка:

Создайте операцию или отредактируйте параметры;
