Создание спецификации 611

• введите в строке бланка спецификации необходимые данные по детали,

например, в столбце Наименование имя детали - Втулка;

• щелкните в бланке спецификации по кнопке ОК или на Панели специ-

ального управления по кнопке Создать объект. После этого в файле

сборочного чертежа появится объект спецификации. Однако, в обыч-

ном режиме работы системы он не виден.

Четвертый этап - просмотр объекта спецификации в специальном окне

подчиненного режима работы системы. Будем для краткости такое окно на-

зывать подчиненным окном. Для вызова подчиненного окна:

• щелкните в главном меню по пункту Спецификация, а затем в выпада-

ющем меню по пункту Редактировать объекты. Появится окно подчи-

ненного режима для редактирования объекта спецификации - Втулки,

показанное на рис. 6.94.

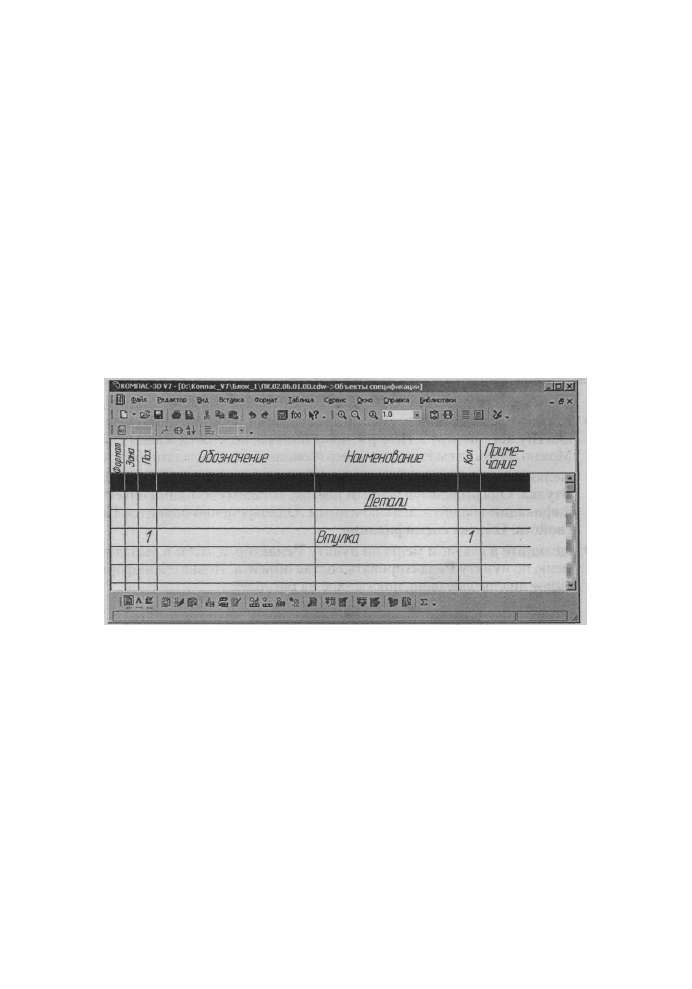

РИС, 6.94. Подчиненное окно с бланком и объектом спецификации

Бланк и объект спецификации в подчиненном окне это еще не есть специ-

фикация

Пятый этап - представление подчиненного окна и сборочного чертежа на

одном экране. Для этого:

• щелкните в главном меню по пункту Окно, а затем в выпадающем ме-

ню по пункту Мозаика вертикально. На экране появятся сразу два ок-

на. Несколько увеличьте, например, с помощью колесика мыши размер

сборочного чертежа, чтобы позиции деталей были хорошо видны. Это

состояние системы показано на рис. 6.95.

Из рисунка хорошо видно, что номер позиции втулки на сборочном черте-

же равен 2, а в подчиненном окне в объекте спецификации Втулка - 1.

Шестой этап - связывание объекта спецификации детали Втулка с объек-

том на сборочном чертеже. Для этого:

• щелкните в сборочном чертеже по втулке. Она выделится зеленым цветом;

612 Создание сборочных чертежей, сборок и спецификаций

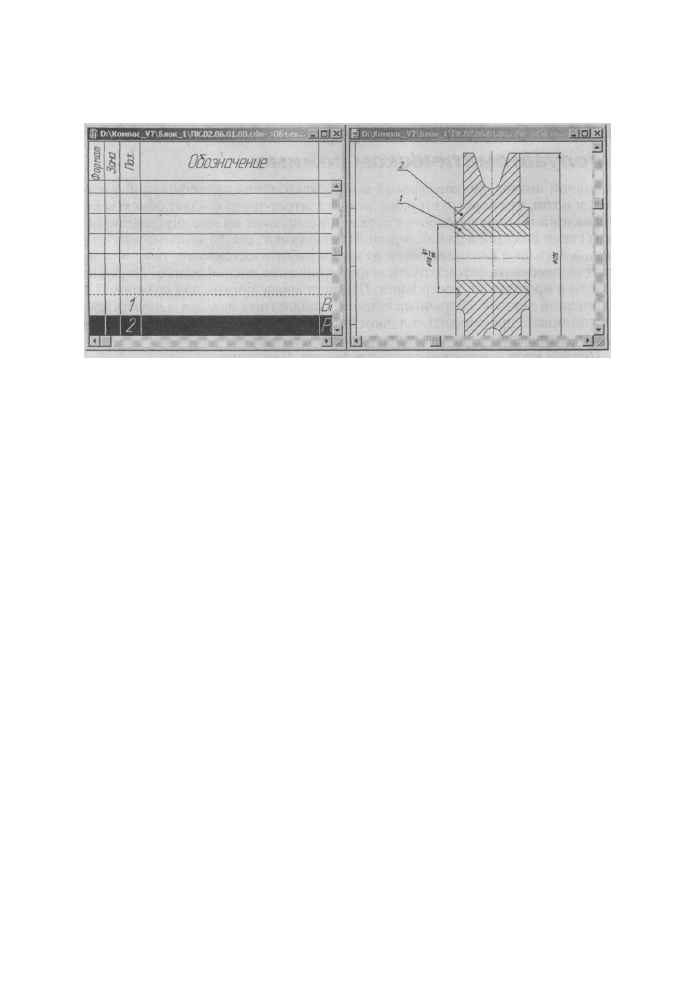

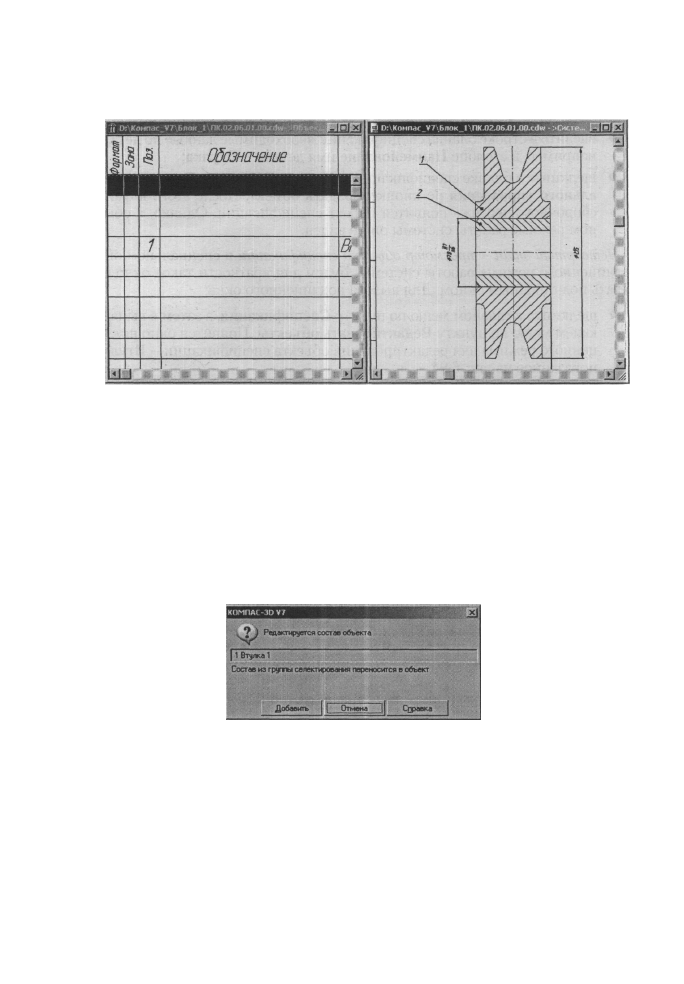

Рис. 6.95. Подчиненное окно и сборочный чертеж

нажмите клавишу Shift и, удерживая ее нажатой, щелкните по номеру пози-

ции Втулки - номеру 2. Номер и линия позиции выделятся зеленым цветом.

Можно деталь не выделять, но номер позиции детали выделять обязательно;

щелкните в подчиненном окне по объекту спецификации - по строке

Втулка. Она выделится черным цветом. В таком состоянии объект спе-

цификации является подключенным. Одновременно появится Панель

свойств: Объект спецификации;
щелкните в главном меню по пункту Редактор, а затем в выпадающем

меню по пункту Редактировать состав объекта. Появится информаци-

онное диалоговое окно, показанное на рис. 6.96.

Рис. 6.96. Информационное окно системы

• щелкните в информационном окне по кнопке Добавить. Тут же изме-

нится номер позиции на сборочном чертеже и он станет таким же, как

и в подчиненном окне. Таким образом, установилась связь между объ-

ектом спецификации и обозначением позиции на сборочном чертеже;

• в подчиненном окне щелкните по кнопке Закрыть, расположенной в

правом верхнем углу окна.

Седьмой этап - ввод информации по другим деталям сборки.

Для этого выполните третий и четвертый этапы для каждой детали сбо-

рочного чертежа. В нашем примере это деталь Ролик. Это состояние системы

показано на рис. 6.97.

Создание спецификации 613

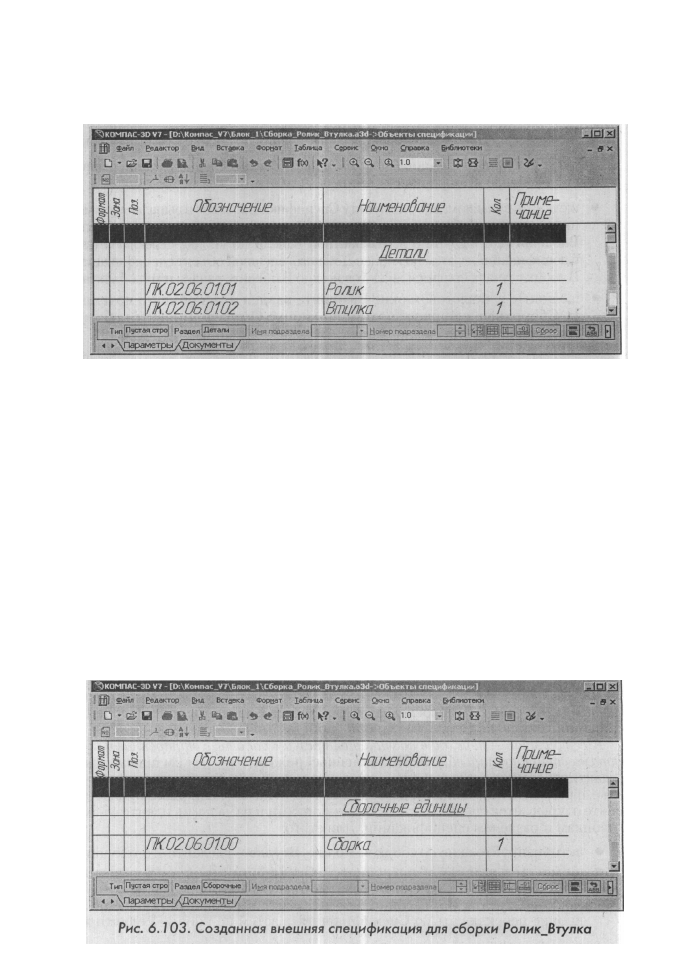

Рис. 6.97. Подчиненное окно с объектами спецификации Втулка и Ролик

Засчет установления связи между объектом спецификации и обозначения

позиции на сборочном чертеже можно быстро найти нужные детали по их
обозначению или наименованию в окне подчиненного режима.

Для быстрого поиска детали в сложном чертеже:

установите вместе подчиненное окно и сборочный чертеж;

• щелкните в подчиненном окне по нужному объекту. Строка объекта

выделится черным цветом;

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Показать состав объекта или щелкните в Компактной
панели по кнопке-переключателю Спецификация, а затем там же в па-
нели инструментов по кнопке Показать состав объекта. Подключен-
ный объект вместе с номером позиции выделится на сборочном черте-
же зеленым цветом.

Восьмой этап - добавление в сборку, если необходимо, стандартных

изделий из библиотеки крепежа. Проследите, чтобы опция Создавать
объекты спецификации на вкладке Свойства Панели свойств была
включена.

Созданные и отредактированные в подчиненном режиме объекты специ-

фикации постоянно хранятся в документе. Их можно в любой момент пере-
дать в связанную с этим документом спецификацию.

Чтобы увидеть все созданные объекты:

• щелкните в главном меню по пункту Вид. Появится выпадающее меню;
• щелкните в выпадающем меню по пункту Показать все объекты.

На этом полуавтоматическое формирование объектов спецификации в

сборке заканчивается

Благодаря наличию связи изменения в сборочном чертеже, деталировке

или документе-модели автоматически отражаются в спецификации.

614 Создание сборочных чертежей, сборок и спецификаций

6.14.5. Создание спецификации сборки

в полуавтоматическом режиме

Основной подход, реализованный в модуле создания спецификаций заклю-

чается в том, что конструктор без лишних затрат труда создает объекты спе-

цификации по мере разработки деталей и сохраняет их как внутренние объ-

екты спецификаций в файле детали. Необходимые для формирования специ-

фикаций данные накапливаются во время работы над документами и позво-

ляют осуществить автоматическое формирование спецификации сборочной

модели в процессе их построения. Порядок ввода данных для создания спе-

цификаций деталей, сборочных единиц, стандартных деталей и других доку-

ментов можно производить в любом порядке. Создание спецификации в по-

луавтоматическом режиме включает несколько этапов:

Первый этап - установка свойств детали. Для этого:

• откройте файл первой детали сборки, например, файл с деталью Втулка;
• щелкните в Дереве построения по пункту Деталь. Пункт и модель де-

тали высветятся зеленым цветом;

• щелкните правой кнопкой мыши. Появится контекстное меню;
• щелкните в контекстном меню по пункту Свойства детали. Появится

Панель свойств: Свойства детали;

• щелкните дважды на Панели свойств: Свойства детали в поле Обозна-

чение и вместо обозначения детали по умолчанию введите обозначение

данной детали, например, ПК.02.06.01.02, а затем нажмите клавишу

Enter для фиксации ввода изменений;

• щелкните дважды на Панели свойств: Свойства детали в поле Наиме-

нование вместо обозначения по умолчанию Деталь введите имя данной

детали, например, Втулка, а затем нажмите клавишу Enter для фикса-

ции ввода изменений;

• щелкните по кнопке Создать объект на Панели специального управления.

Второй этап - формирование внутреннего объекта спецификации в файле

детали, располагая его в разделе Детали. Для этого:

• щелкните по пункту Спецификация в главном меню, а затем по пункту

Добавить объект в выпадающем меню или щелкните в Компактной па-

нели по кнопке-переключателю Спецификация, а затем по кнопке До-

бавить объект спецификации. В обоих случаях появится диалоговое

окно Выберите раздел и тип объекта;

• щелкните в диалоговом окне Выберите раздел и тип объекта по пунк-

ту Детали, а затем по кнопке Создать. Появится объект спецификации

для детали Втулка, показанный на рис. 6.98.

щелкните в таблице Объект спецификации по кнопке ОК или на Па-

нели специального управления по кнопке Создать объект ;
щелкните на панели инструментов Стандартная по кнопке Сохранить ;

аналогичные действия выполните и для других деталей сборки.

Создание спецификации 615

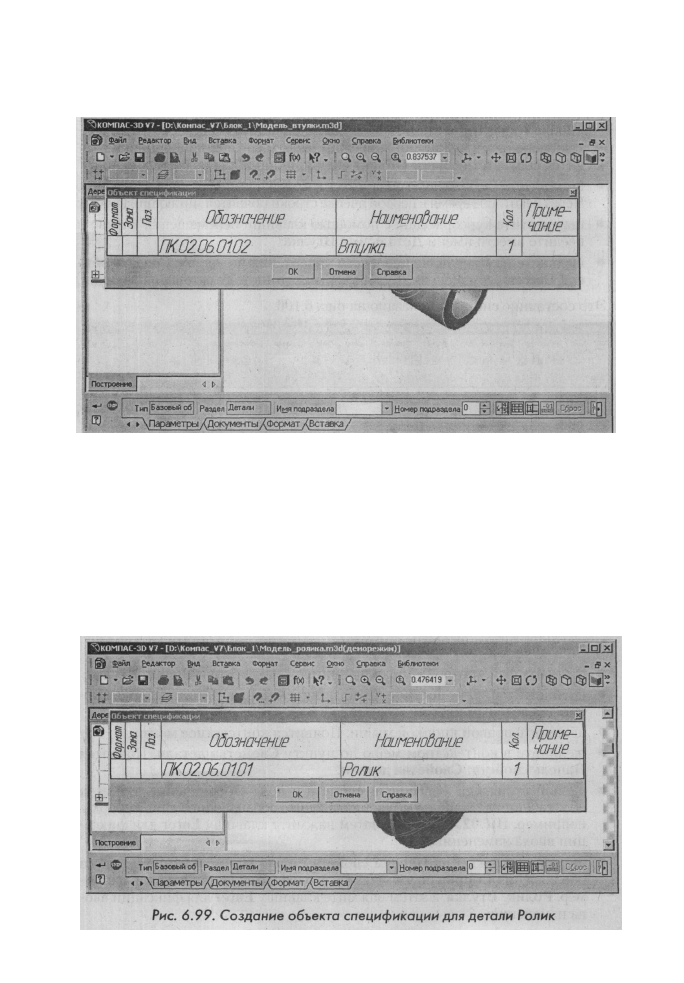

Рис. 6.98. Создание объекта спецификации для детали Втулка

В нашем примере аналогичные действия выполним для детали Ролик. Ре-

зультат показан на рис. 6.99.

Допустим, что при создании объекта спецификации для детали Втулка на-

ми была допущена неточность - в столбце Наименование вместо имени Де-

таль не поставили имя Втулка. Для устранения данной неточности:

• щелкните в главном меню по пункту Спецификация, а затем в выпада-

ющем меню по пункту Редактировать объекты или щелкните в Компа-

ктной панели по кнопке-переключателю Спецификация, а затем по

616 Создание сборочных чертежей, сборок и спецификаций

кнопке Редактировать объекты спецификации. В обоих случаях сис-

тема перейдет в подчиненный режим работы со Спецификацией и поя-

вится соответствующий Объект спецификации для редактирования;

• щелкните дважды мышью по строке, в которой предполагаются изменения.

Через некоторое время в первой ячейке строки появится мигающий курсор;

• переместите курсор мыши с помощью клавиши перемещения вправо и

введите вместо имени Деталь имя Втулка;

• щелкните на Панели специального управления по кнопке Создать объ-

ект. Внесенные изменения будут зафиксированы в объекте спецификации.

Это состояние системы показано на рис. 6.100.

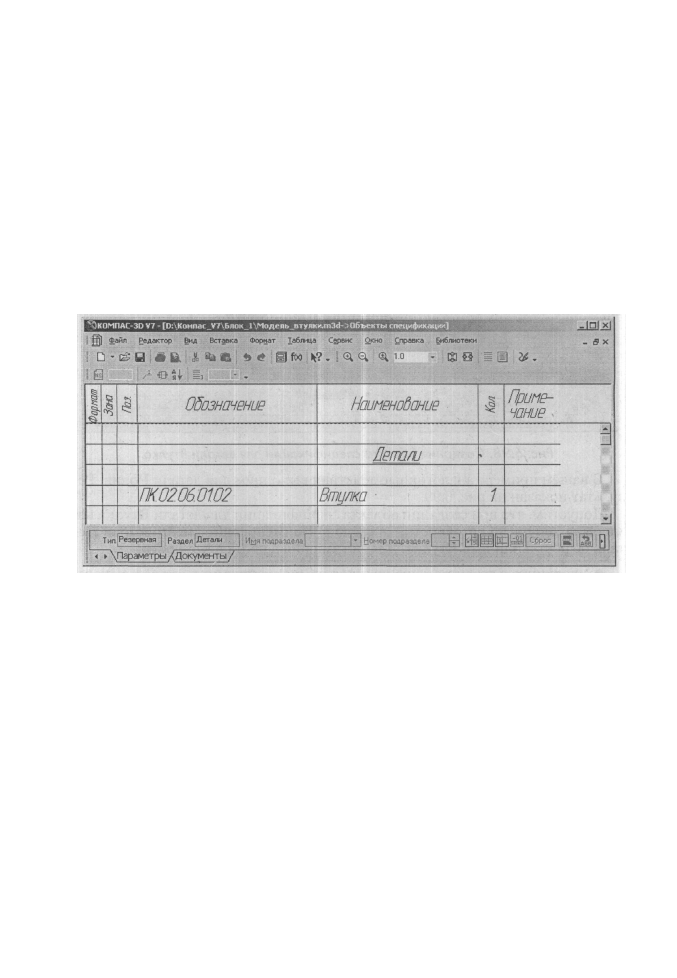

РИС. 6.100. Редактирование объекта спецификации для детали Втулка

• щелкните по кнопке Закрыть, расположенной в правом верхнем углу

окна Спецификации.

Третий этап - установка свойств сборки. Для этого:
• откройте файл первой сборки, например, файл сборки Ролик_Втулка;
• щелкните в Дереве построения по пункту Сборка. Пункт и сборка выс-

ветятся зеленым цветом;

• щелкните правой кнопкой мыши. Появится контекстное меню;
• щелкните в контекстном меню по пункту Свойства детали. Появится

Панель свойств: Свойства детали;

• щелкните дважды на Панели свойств в поле Обозначение и вместо

обозначения детали по умолчанию введите обозначение данной сборки,

например, ПК.02.06.01.00, а затем нажмите клавишу Enter для фикса-

ции ввода изменений;

• щелкните дважды на Панели свойств в поле Наименование и вместо

обозначения Сборка по умолчанию введите имя данной сборки, напри-

мер, РоликВтулка, а затем нажмите'клавишу Enter для фиксации вво-

да изменений;

Создание спецификации 617

• щелкните на Панели специального управления по кнопке Создать объект.

Четвертый этап - формирование внешнего объекта спецификации, распо-

лагая его в разделе «Сборочные единицы». Для этого:

• щелкните в главном меню по пункту Спецификация, затем в выпадающем ме-

ню по пункту Добавить объект, а затем во всплывающем меню по пункту

Внешний или щелкните в Компактной панели по кнопке-переключателю

Спецификация, а затем по кнопке Добавить внешний объект спецификации.

В обоих случаях появится диалоговое окно Выберите раздел и тип объекта;

• щелкните в диалоговом окне Выберите раздел и тип объекта по пунк-

ту Сборочные единицы, а затем по кнопке Создать. Появится объект

спецификации для сборки Ролик_Втулка, показанный на рис. 6.101.

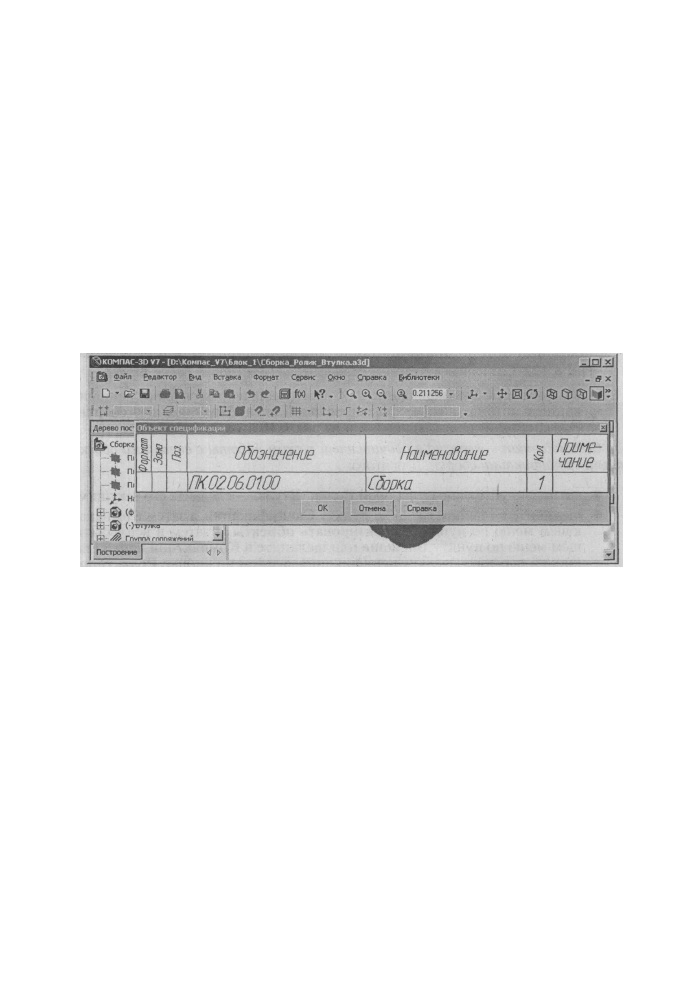

РИС, 6.101. Создание объекта спецификации для сборки Ролик__Втулка

• щелкните в таблице Объект спецификации по кнопке ОК или на Па-

нели специального управления по кнопке Создать объект;

• щелкните на панели инструментов Стандартная по кнопке Сохранить;
• аналогичные действия выполните и для других деталей сборки.

Пятый этап - добавление в сборку, если необходимо, стандартных изделий

из библиотеки крепежа. Проследите, чтобы опция Создавать объекты специ-

фикации на вкладке Свойства Панели свойств была включена.

Шестой этап - переход в подчиненный режим работы с внутренними объ-

ектами спецификации сборки. Подчиненный режим - это режим просмотра и

редактирования объектов спецификации непосредственно в документе (чер-

теже, фрагменте или модели). Для работы с объектами спецификации в доку-

менте открывается специальное окно с колонками и разделами, идентичными

колонкам и разделам спецификации. Для этого:

• активизируйте окно со сборкой Ролик_Втулка - сделайте его текущим;
• щелкните в главном меню по пункту Спецификация, затем в выпадаю-

щем меню по пункту Редактировать объекты, а затем во всплывающем

меню по пункту Внутренние или щелкните в Компактной панели по

кнопке-переключателю Спецификация, а затем по кнопке Редактиро-

618 Создание сборочных чертежей, сборок и спецификаций

Рис. 6.102. Созданная внутренняя спецификация для сборки Ролик_Втулка

вать объекты спецификации. В обоих случаях появится окно специфи-

каций с автоматически сформированной спецификацией для сборки.

Это состояние системы показано на рис. 6.102.

Седьмой этап - переход в подчиненный режим работы с внешними объек-

тами спецификации сборки. Для этого:

• активизируйте окно со сборкой Ролик_Втулка - сделайте его текущим;
• щелкните в главном меню по пункту Спецификация, а затем в выпада-

ющем меню по пункту Редактировать объекты, а затем в всплываю-

щем меню по пункту Внешние или щелкните в Компактной панели по

кнопке-переключателю Спецификация, а затем по кнопке Редактиро-

вать внешние объекты спецификации. В обоих случаях появится окно

спецификаций с автоматически сформированной спецификацией для

сборки. Это состояние системы показано на рис. 6.103.

Созданные и отредактированные в подчиненном режиме объекты посто-

янно хранятся в документе. Их можно в любой момент передать в связанную

с этим документом спецификацию.

Глава 7

Создание листовых

деталей

и определения 620

7.2. Создание листового тела

с замкнутым эскизом 623

7.3. Создание листового тела

с разомкнутым эскизом 626

7.4. Компактная панель при

работе с листовым телом....629

7.5. Создание сгиба по ребру...632
7.6. Создание сгиба по линии ...636

7.7. Размещение сгиба на ребре ...639
7.8. Создание изображений

разверток листовых деталей ....640

7.9. Редактирование параметров

листового тела 645

7.10. Создание пластины

на плоской
грани листового тела 649

7 . 1 1 . Создание отверстия

в листовой детали 652

7.12. Сгибание и разгибание

сгибов лисговой детали 654

7.13. Создание выреза

в листовой детали 656

7.14. Замыкание углов 658
7.15. Предупреждения системы...661

7 . 1 . Основные  п с ^

и определения 620

620 Создание листовых деталей

В системе KOMI1AC-3D V7 появилась возможность моделирования деталей,
полученных из листового материала с помощью гибки. Кнопки для вызова
команд создания и редактирования листовых деталей расположены на новой
инструментальной панели Элементы листового тела.

Создание листовой детали начинается с построения листового тела. К нему

добавляются элементы листового тела: сгибы, пластины, отверстия, вырезы.

К листовой детали можно приклеивать формообразующие элементы лю-

бого типа и вырезать из нее формообразующие элементы. Кроме того, к лис-
товой детали можно добавлять конструктивные элементы (скругления, фас-
ки, ребра, отверстия идругие). Для листового тела, пластин, отверстий и вы-
резов доступны операции копирования.

Сгибы, имеющиеся в листовой детали, могут отображаться как в согнутом,

так и в разогнутом состоянии. Управление состоянием сгибов осуществляет-
ся пользователем.

Возможно замыкание смежных углов листовой детали.
Имеется возможность показа листовой детали в развернутом состоянии.

Это специальный режим отображения, в котором выбранные пользователем
сгибы показываются согнутыми, а остальные - разогнутыми. Переход в ре-
жим развертки возможен после настройки параметров развертки - выбора
сгибов, которые должны оставаться согнутыми.

Ассоциативные виды листовой детали в чертеже создаются так же, как и

ассоциативные виды обычной детали. При этом, если в листовой детали наст-
роены параметры развертки, то в чертеже возможно формирование изобра-
жения развертки этой детали.

Возможно также зеркальное отображение листовой детали. Однако, сле-

дует иметь в виду, что полученные при этом зеркальные копии сгибов не учи-
тываются при сгибании и разгибании сгибов, а также при настройке и отоб-
ражении развертки.

^ В системе КОМПАС-ЗБ V7 в режиме создания детали в Компакт-

J=?. ной панели введена специальная кнопка-переключатель Элементы

листового тела, которая вызывает соответствующую панель

инструментов.

7 . 1 . Основные понятия и определения

Листовая деталь - это непрерывная совокупность прямолинейных и изогну-
тых участков листа с одинаковой толщиной материала (S). Изогнутые участ-

ки (сгибы) детали определяются:

• внутренним радиусом (R);
• углом сгиба (а);
• шириной освобождения (W);

• глубиной освобождения (Н).

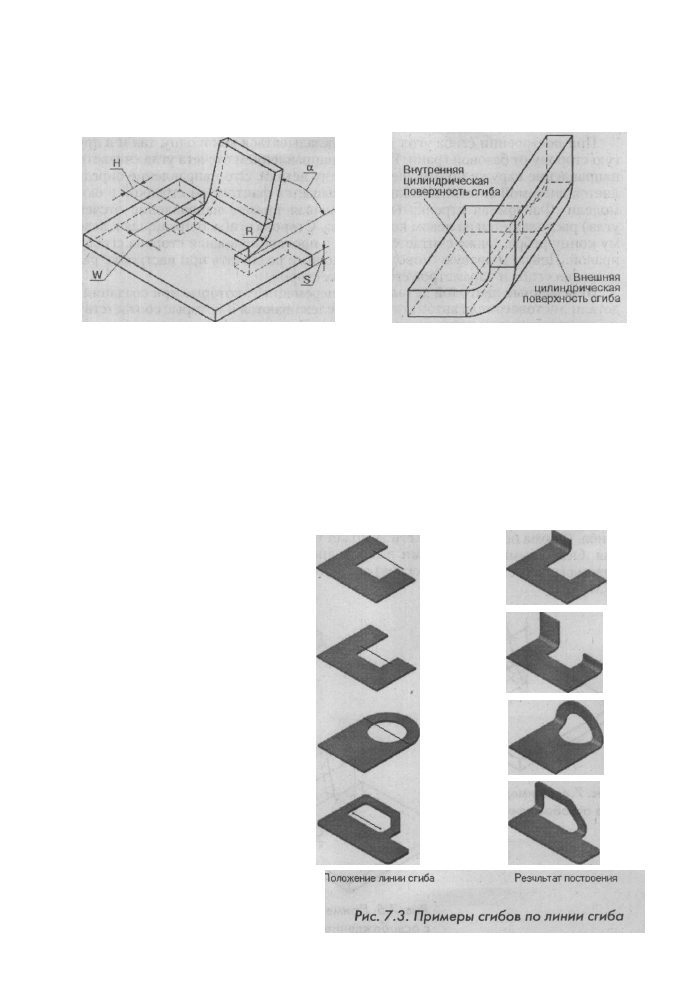

На рис. 7.1 представлены основные параметры листовой детали.

Основные понятия и определения 621

Рис. 7.1. Основные параметры

листовой детали

Рис. 7.2. Сгиб

Сгиб - цилиндрический участок листовой детали рис. 7.2.

Местоположение сгиба в листовой детали определяется линией сгиба.

Линия сгиба - это прямолинейный объект, определяющий положение

сгиба в листовой детали.

Результат построения сгиба зависит от взаимного расположения базовой

грани и линии сгиба.

Общее правило: сгибается та часть детали, которой принадлежит базовая

грань или участок базовой гра-

ни, полностью или частично со-

держащий линию сгиба. Приме-

ры сгибов по линии представле-

ны на рис. 7.3

Если в качестве линии сгиба

используется отрезок или сег-

мент ломаной, а сгибаемая грань

имеет сложную форму, то для

корректного построения сгиба

рекомендуется располагать ли-

нию сгиба так, чтобы она непос-

редственно проходила по всем

тем участкам, которые должны

быть согнуты.

Пластина - плоский элемент,

приклеенный к листовой детали.

Базовая грань - это плоская

грань детали, содержащая ли-

нию сгиба.

Прямое направление сгиба -

ЭТО СГИ6 В СТОРОНУ баЗОВОЙ ГраНИ. положение линии сгиба Результат постооения

Обратное направление сги-

ба - это сгиб в противополож-

 п

 _ - _ ' ^

ную сторону от базовой грани.

  Р и с 7

'

3

'

 п

Р»

ме

Р

ы сг

»

б

°*

  п о  л и н и и сгиба

622 Создание листовых деталей

При построении сгиба угол может откладываться как в одну, так и в дру-

гую сторону от базовой грани. Прямым направлением отсчета угла считается

направление наружу по отношению к телу детали. Это направление опреде-

ляется системой автоматически и показывается фантомной стрелкой в окне

модели. Фантомная стрелка (показывающая прямое направление отсчета

угла) располагается на левом конце ребра. Сторона сгиба, ближайшая к лево-

му концу ребра, также считается левой, а противоположная сторона сгиба -

правой. Левую и правую стороны необходимо различать при настройке раз-

мещения сгиба и параметров его боковых сторон.

Переменные листовой детали - это переменные, которые при создании в

детали листового тела автоматически отслеживаются и которые соответству-

ют основным параметрам листовой детали. В дальнейшем они могут быть ис-

пользованы для изменения формы детали.

Коэффициент нейтрального слоя (коэффициент положения нейтрально-

го слоя) определяет положение нейтрального слоя по толщине сгибаемого те-

ла. Он используется для определения длин развернутых участков (при разги-

бании сгибов).

Длина нейтрального слоя в сгибе не изменяется при его разгибании. При

увеличении коэффициента нейтральный слой смещается к внешней поверх-

ности сгиба, а длина развернутого участка увеличивается. При уменьшении

коэффициента происходят обратные изменения.

Значение коэффициента нейтрального слоя зависит от физических харак-

теристик материала, его толщины и радиуса сгиба.

Освобождение сгиба - пазы в листовой детали, расположенные по бокам

сгиба. Форма освобождения сгиба может быть прямоугольная или скруглен-

ная. Основными параметрами пазов в листовой детали, расположенных по

бокам сгиба (освобождение сгиба) являются глубина (SM_H) и ширина паза

(SM_W).

Рис. 7.4. Пример сгиба

без освобождения сгиба

Рис. 7.6. Пример сгиба

с освобождением сгиба

Рис. 7.5. Пример сгиба

с освобождением сгиба

Создание листового тела с замкнутым эскизом 623

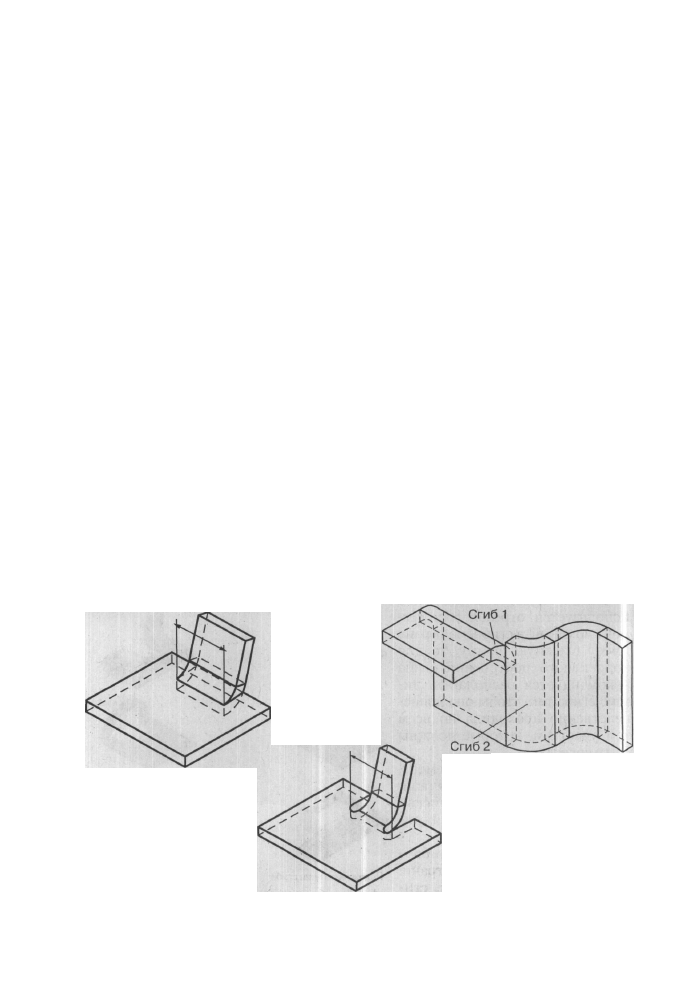

На рис. 7.4 приведен пример сгиба без ос-

вобождения сгиба.

На рис. 7.5 приведен пример сгиба с осво-

бождением сгиба.

Освобождение угла - это смежные сгибы

листового тела могут располагаться, напри-

 Рис 77 п заМ

ь,кания угла

мер, таким образом, как показано на рис. 7.6.

Совпадающие грани сгибов (выделены се-

рым цветом):Сгиб 1 - создаваемый, Сгиб 2 - смежный с ним.

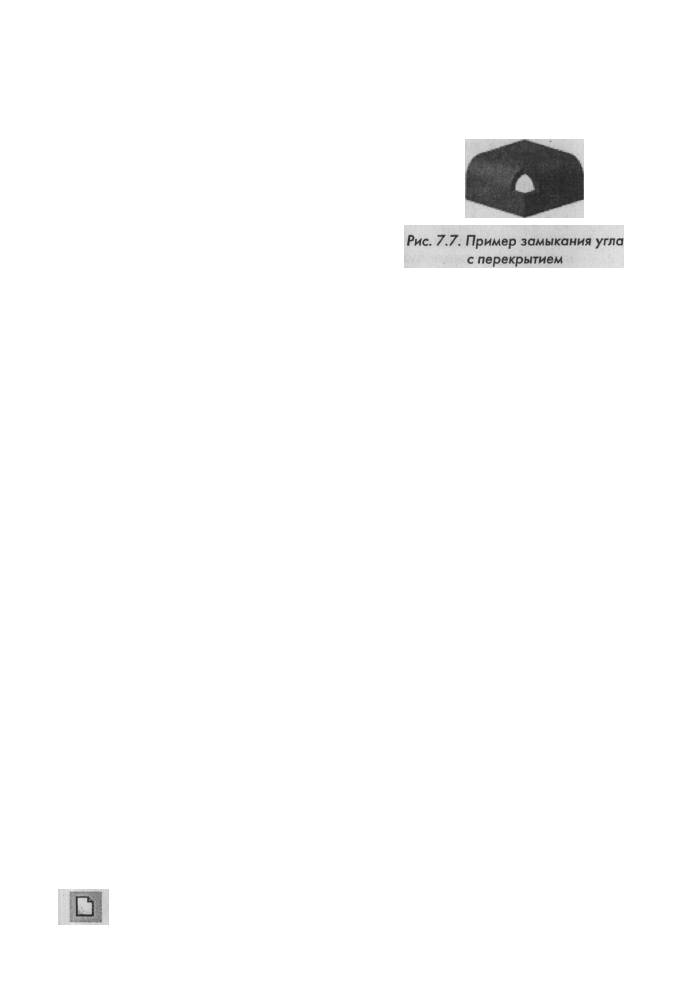

Замыкание угла - модификация продолжений двух смежных сгибов с

целью задания требуемой величины зазора между ними рис. 7.7.

7.2. Создание листового тела
с замкнутым эскизом

Листовое тело создается путем выдавливания эскиза в направлении, перпен-

дикулярном его плоскости. При этом существуют определенные требования,

предъявляемые к созданию эскиза листового тела.

Эскиз должен удовлетворять следующим основным требованиям:

• в эскизе может быть один или несколько контуров;
• если контур один* то он может быть разомкнутым или замкнутым;
• если контуров несколько, все они должны быть замкнуты;
• если контуров несколько, один из них должен быть наружным, а дру-

гие - вложенными в него. При этом внешний контур образует форму

листового тела, а внутренние контура образуют отверстия;

• допускается один уровень вложенности контуров.

Для построения листового тела с замкнутым эскизом необходимо задать

следующие его параметры:

• Направление выдавливания эскиза: Прямое направление или Обрат-

ное. Для изменения направления служит группа переключателей Нап-

равление;

• Толщину листового тела. Фактически толщина является расстоянием,

на которое выдавливается эскиз;

• Коэффициент положения нейтрального слоя.

Создание листового тела начинается с создания эскиза листового тела, ко-

торое проводится в два этапа.

Первый этап - вход в режим создания детали. Для этого:

г-* щелкните на панели инструментов Стандартная по кнопке под назва-

LJ нием Создать - первой кнопке на панели. Появится диалоговое окно

Новый документ с открытой вкладкой Новые документы;

624 Создание листовых деталей

• щелкните в диалоговом окне Новый документ с открытой вкладкой

Новые документы по пиктограмме Деталь, а затем по кнопке ОК;

• щелкните в главном меню по пункту Файл, а затем в выпадающем ме-

ню по пункту Сохранить. Появится диалоговое окно Укажите имя

файла для записи;

• задайте в диалоговом окне в поле Имя файла:, например, имя Листо-

воё_тело и укажите путь для записи документа;

• щелкните по кнопке ОК. Появится окно Информация о документе.

Его можно не заполнять;

• щелкните по кнопке ОК. Система перейдет в режим построения детали.

Второй этап - создание эскиза листового тела. Для этого:

• щелкните в окне Дерево построений по проекционной плоскости, на

которой будет расположено листовое тело, например, плоская полоса с

отверстиями на концах. Это может быть Плоскость ZX. Пиктограмма

плоскости Плоскость ZX в Дереве построения будет выделена зеле-

ным цветом, а в окне детали будет подсвечено условное обозначение

плоскости (квадрат с характерными точками). Это состояние системы

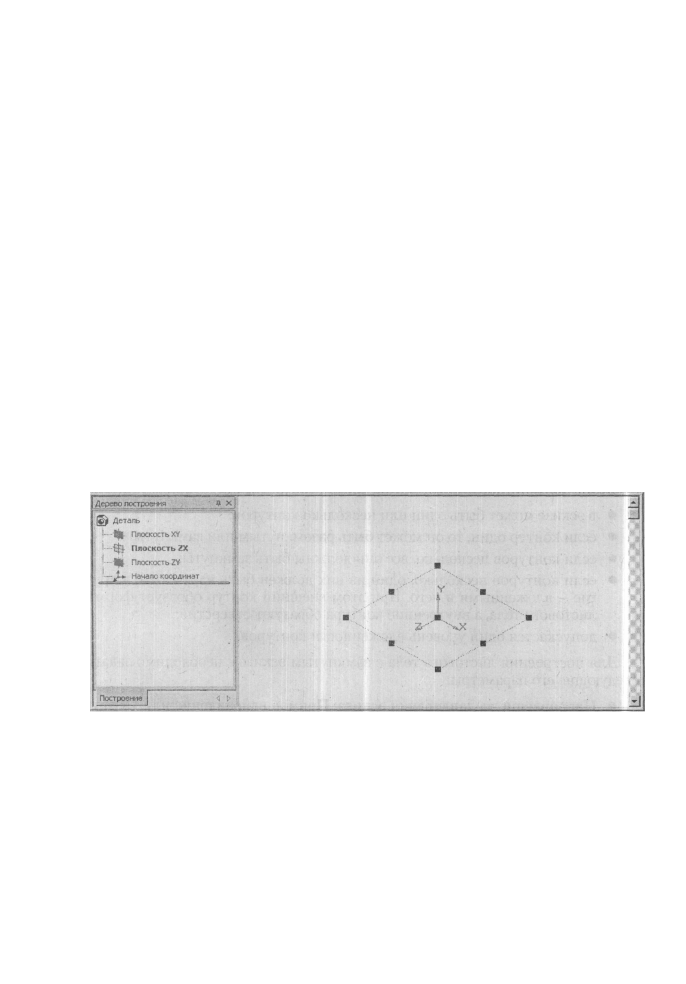

показано на рис. 7.8.

РИС. 7.8. Выделенная проекционная плоскость 1Хдля построения листового тела

• щелкните на панели инструментов Текущее состояние по кнопке Эс-

киз - кнопке с изображением на ней небольшого эскиза;

• щелкните на Компактной панели по кнопке-переключателю Геомет-

рия - третьей кнопке (кнопке с буквой^), если она не активизирована.

Появится соответствующая панель инструментов;

• постройте эскиз основания детали - плоской полосы с отверстиями на

концах. Процесс построения эскиза листового тела аналогичен построе-

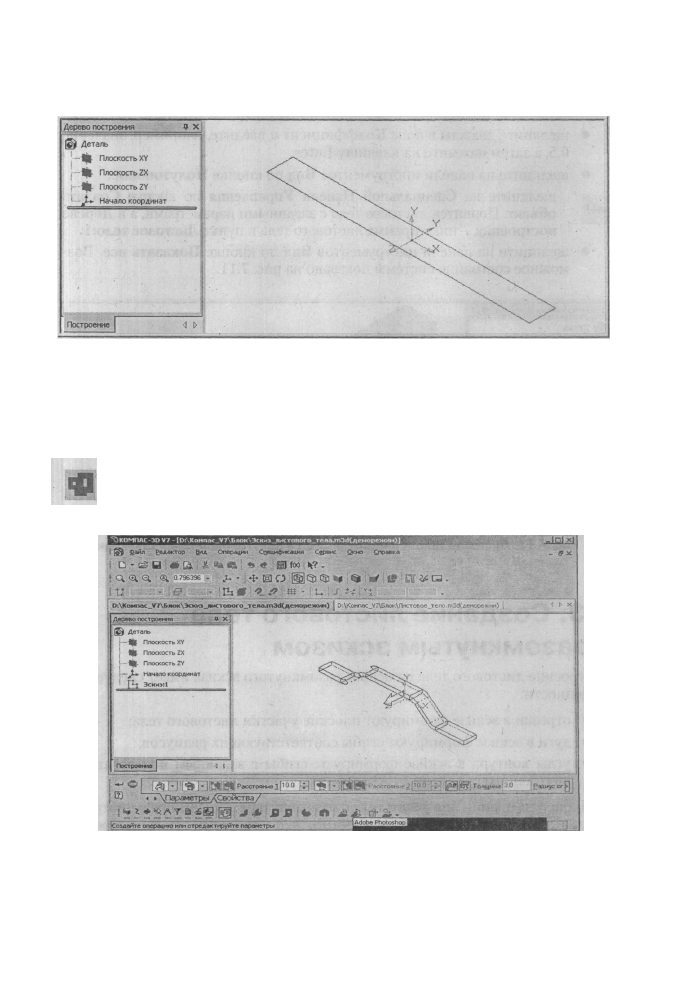

нию эскиза детали, подробно изложенный в главе 2. Допустим, мы пост-

роили эскиз основания листового тела шириной 10 мм и длиной 100 мм.

Этот эскиз может выглядеть, например, как показано на рис. 7.9.

Создание листового тела с разомкнутым эскизом 625

Рис. 7.9. Эскиз основания детали - плоской полосы

lemuu этап ~ построение листового тела. Для этого:

выйдите из режима построения эскиза листового тела. В Дереве пост-

роения появится новый пункт, фиксирующий появление нового эскиза;

щелкните в Дереве построения по только что созданному эскизу лис-
тового тела. Кнопка Листовое тело - в Компактной панели на пане-
ли инструментов станет доступной (активизируется);

| щелкните в Компактной панели по кнопке Листовое тело. Появится

соответствующая Панель свойств: Листовое тело. Возможное состоя-
ние системы показано на рис. 7.10.

РИС. У. ? 0. Фантом листового тела и Панель свойств* Листовое тело

с замкнутым эскизом

• щелкните дважды на Панели свойств: Листовое тело в ноле Толщина

и введите в это поле, например, значение 4, а затем нажмите на клави-

шу Enter;

626 Создание листовых деталей

щелкните дважды в поле Коэффициент и введите, например, значение
0,5, а затем нажмите на клавишу Enter;
щелкните на панели инструментов Вид по кнопке Полутоновое;

щелкните на Специальной Панели Управления по кнопке Создать
объект. Появится листовое тело с заданными параметрами, а в Дереве
построения - пиктограмма листового тела и пункт Листовое тело:!;

щелкните на панели инструментов Вид по кнопке Показать все. Воз-
можное состояние системы показано на рис. 7.11.

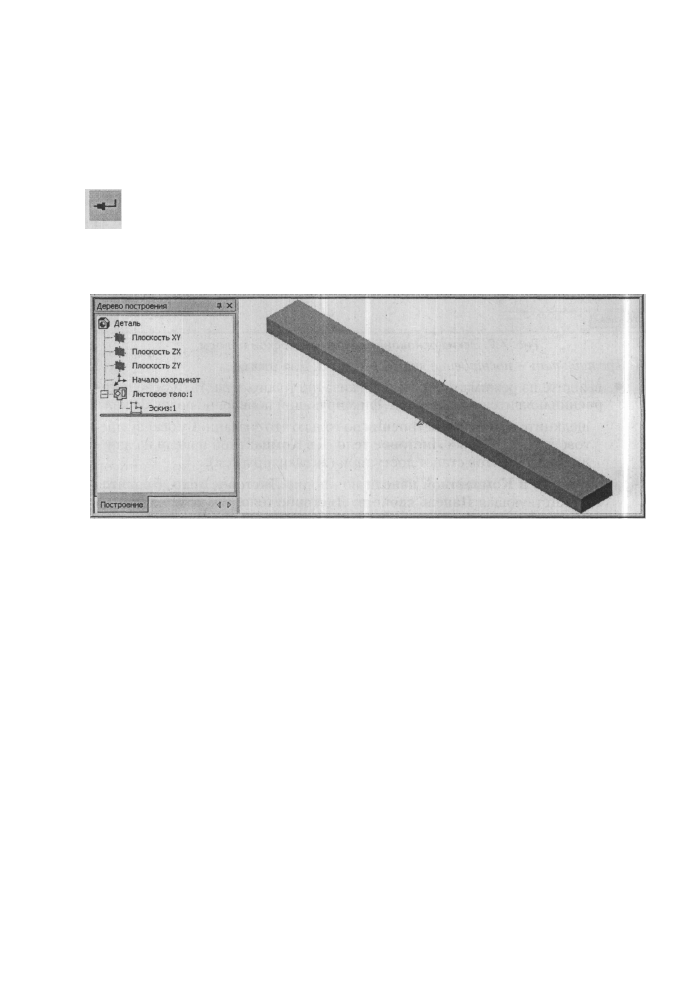

Рис. 7.11. Листовое тело - плоская полоса в полутоновом представлении

7.3. Создание листового тела
с разомкнутым эскизом

Построение листового тела на основе разомкнутого эскиза имеет следующие

особенности:

• отрезки в эскизе формируют плоские участки листового тела;
• дуги в эскизе формируют сгибы соответствующих радиусов;
• углы контура в эскизе формируют сгибы с заданным пользователем

внутренним радиусом.

Процесс создания листового тела с разомкнутым эскизом предусматрива-

ет те же этапы, что и создание листового тела с замкнутым эскизом. Процесс

построения эскиза листового тела аналогичен построению эскиза детали,

подробно изложенный в главе 2. Допустим, мы построили разомкнутый эс-

киз, например такой, который показан на рис. 7.12.

При построении разомкнутого эскиза для создания листового тела к нему

предъявляются следующие дополнительные требования:
