Создание основной сборки 579

Чтобы создать компонент в сборке:

• щелкните в главном меню по пункту Операции. Появится выпадающее

меню, а затем в нем по пункту Создать компонент. Появится выпадаю-
щее меню, включающее два пункта: Деталь и Сборку. Пункт всплыва-
ющего меню Деталь доступен только в том случае, если в текущей сбор-
ке выделен какой-либо плоский объект (вспомогательная или проекци-
онная плоскость или плоская грань).

Допустим, мы хотим создать подсборку крепежа блока:

• щелкните по пункту Сборка. Появится стандартное диалоговое окно

Укажите имя файла для записи;

• введите в диалоговом окне имя файла, например, Крепеж, в который

будет записана новая подсборка.

Если создается деталь, то ее построение, как и любой детали, начинается с

создания основания, поэтому после сохранения файла новой детали система
перейдет в режим создания эскиза ее основания. Признаком того, что режим
редактирования эскиза включен, является отображение нажатой кнопки Эс-
киз на панели Текущее состояние.

По умолчанию эскиз основания располагается во фронтальной плоскости

этой детали (при необходимости вы можете выбрать другую ее проекцион-
ную плоскость). Произведите в эскизе необходимые построения, затем отож-
мите кнопку Эскиз.

Система перейдет в режим Редактирования на месте. Все команды пост-

роения в этом режиме распространяются только на редактируемую деталь
(она выделена цветом). Завершив построение детали, отожмите кнопку Ре-
дактировать на месте.

При создании детали в текущей сборке автоматически добавится сопря-

жение На месте. В группе сопряжений Дерева построения сборки появляет-
ся пиктограмма сопряжения На месте.

Если создается сборка, то режим работы системы остается тем же, но ос-

тальные компоненты сборки видны в окне, но недоступны для редактирова-
ния (служат «обстановкой»). Их можно использовать при построении (ука-
зывать грани, ребра, вершины).

Признаком того, что режим редактирования на месте включен, является

отображение нажатой кнопки Редактировать на месте на панели инструмен-
тов Текущее состояние.

6.7.7. Разнесение компонентов сборки

Часто сборку требуется увидеть в «разобранном» виде (так, чтобы были вид-
ны все ее компоненты). Перед разнесением компонентов требуется устано-
вить параметры разнесения: выбрать компоненты, а также направление и ве-
личину их перемещения.

580 Создание сборочных чертежей, сборок и спецификаций

Для разнесения компонентов:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Разнести компоненты. Появится всплывающее меню;

• щелкните во всплывающем меню по пункту Параметры. Появится Па-

нель свойств: Разнести компоненты, показанная на рис. 6.61.

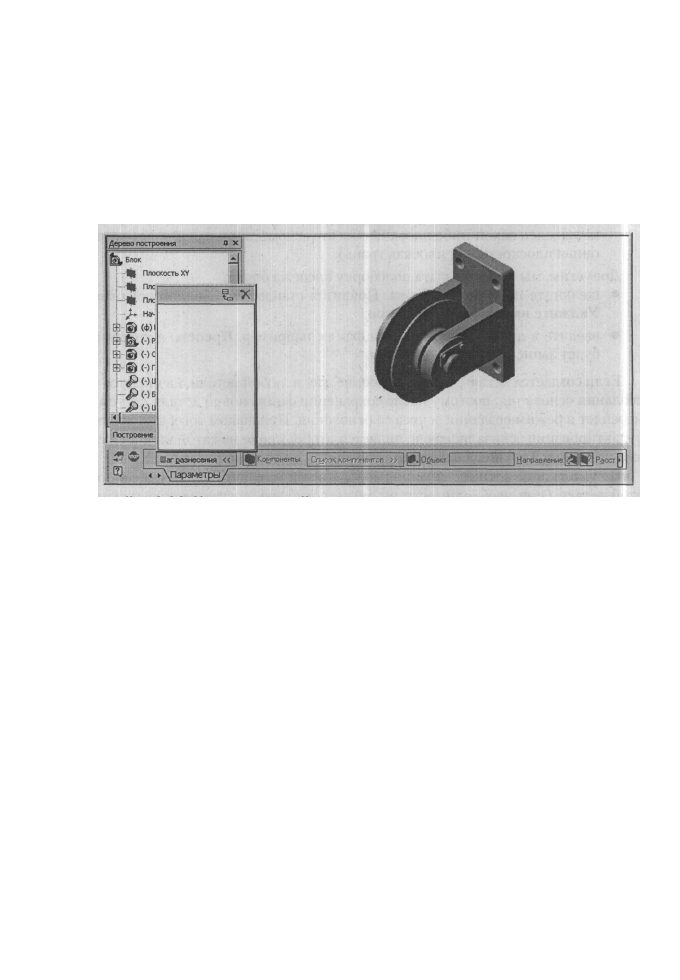

Рис. 6.61. Панель свойств: Разнести компоненты до начала для разнесения

компонентов сборки

Панель свойств: Разнести компоненты позволяет установить или отре-

дактировать параметры разнесения компонентов сборки. Над кнопкой Шаг

разнесения - первой кнопки в Панели свойств: Разнести компоненты рас-

полагается панель Шаг разнесения. В этой панели отображается список ша-

гов (этапов) разнесения (перемещения) компонентов сборки. Панель Шаг

разнесения имеет вверху две кнопки Добавить и Удалить, которые соответ-

ственно добавляют или удаляют шаг разнесения.

Если настройка параметров разнесения текущей сборки еще не произво-

дилась, то список шагов разнесения компонентов сборки пуст.

Если настройка параметров разнесения текущей сборки выполнена, то

список шагов разнесения компонентов сборки в панели Шаг разнесения для

нашего примера может выглядеть так, как показан на рис. 6.62.

В примере в панели Шаг разнесения выделен текущий шаг разнесения -

ШагЗ. Этот шаг связан с разнесением подсборки Ролик_Втулка.

В панели Список компонентов отображается список компонентов, кото-

рый должен быть разнесен на текущем, выделенном шаге. В нашем примере в

списке указан только один компонент Ролик_Втулка, хотя их может быть и

много. Компоненты списка должны быть разнесены на выделенном (теку-

щем) шаге разнесения - ШагЗ.

Таким образом, для нашей сборки требуется выполнить несколько ша-

гов разнесения (перемещения) основных компонентов сборки, относи-

тельно базовой детали - Вилки:

Создание основной сборки 581

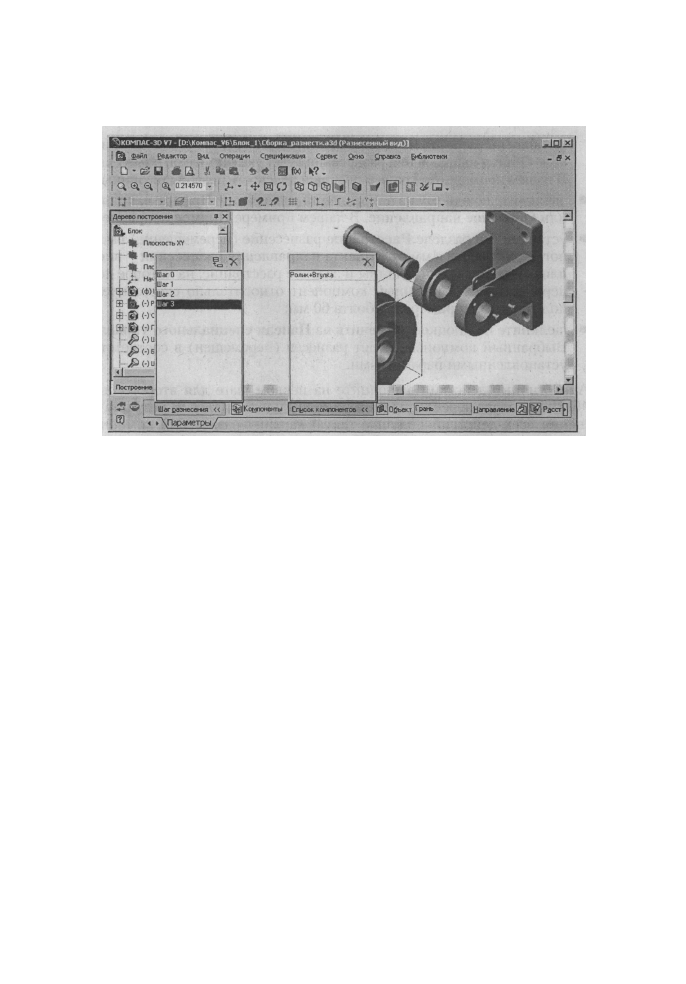

Рис. 6.62. Панель свойств: Разнести компоненты после для разнесения

компонентов сборки

• на первом шаге разнесения - ШагО должны быть разнесены Болты и

Шайбы, крепящие стопорную планку, от внешней плоскости стопор-
ной планки, например, на расстояние 60 мм:

• на втором шаге разнесения - Шаг1 должна быть разнесена Планка от

верхней плоскости проушины, например, на расстояние 50 мм;

• на третьем шаге разнесения - Шаг2 должна быть разнесена Ось от

правой плоскости внешней бобышки на правой проушине, например,
на расстояние 220 мм;

• на четвертом шаге разнесения - ШагЗ должен быть разнесен Ролик от

левой плоскости основания вилки, например, на расстояние 250 мм.

Для реализации всех этих действий:

• щелкните на Панели свойств: Разнести компоненты по кнопке Шаг

разнесения, если над ней нет соответствующей панели. Появится па-

нель Шаг разнесения в которой добавляются или удаляются Шаги

разнесении, начиная с нулевого - ШагО;

• щелкните по кнопке Добавить в панели Шага разнесения - появится

номер шага - ШагО. Активизируется кнопка Выбрать компоненты для

разнесения на Панели свойств;

• щелкните в Дереве построения по компоненту, который должен быть

разнесен первым. В нашей сборке это болт, крепящий стопорную план-
ку. Он тут же будет внесен список компонентов;

• щелкните в Панели свойств по кнопке Объект направления разнесения;
• щелкните по опорной плоскости или ребру - Объекту направления разне-

сения, относительно которого будет перемещаться выбранный компонент.

582 Создание сборочных чертежей, сборок и спецификаций

В нашем примере это может быть внешняя плоскость правой проушины. В

поле Объект направления разнесения будет указано, какой объект выбран.

В нашем примере это Грань - внешняя плоскость правой проушины;

• щелкните по одному из направлений разнесения: Прямое направление

или Обратное направление. В нашем примере Прямое направление;

• установите в разделе Расстояние разнесение (перемещение) выделен-

ного компонента в мм от Объекта направления разнесения - внешней

плоскости правой проушины и задайте расстояние, на которое должен

переместиться выбранный компонент относительно своего прежнего

положения, например, для болта 60 мм;

• щелкните по кнопке Применить на Панели специального управления.

Выбранный компонент будет разнесен (перемещен) в соответствии с

установленными параметрами.

Аналогичные действия выполните на первом шаге для второго болта и

шайб. После этого перейдите ко второму шагу и так далее. В результате вы-

полнения всех действий получим такую картину разнесения компонентов

блока, которая показана на рис. 6.63.

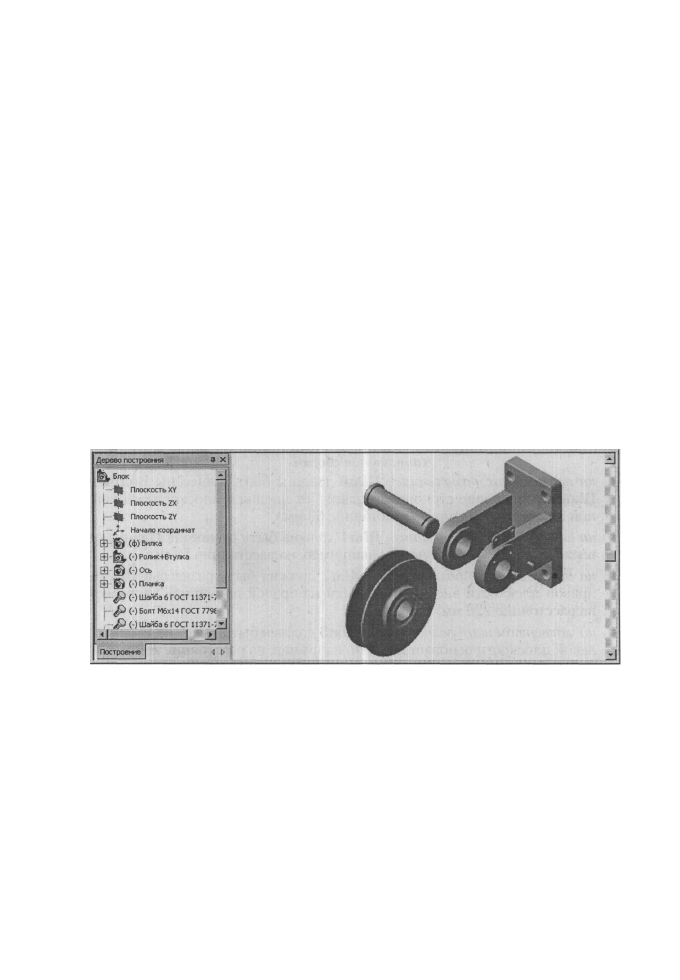

Рис. 6.63. Блок с разнесенными компонентами

Чтобы включить режим обычного отображения сборки, нажмите кнопку

Разнести на панели инструментов Вид или:

• щелкните в главном меню по пункту Сервис, а затем по пункту Разнес-

ти компоненты в выпадающем меню. Появится всплывающее меню;

• щелкните в всплывающем меню по пункту Разнести.

6.7.8. Редактирование параметров разнесе-

ния компонентов сборки

Если полученное разнесение компонентов отличается от ожидаемого, отре-

дактируйте параметры разнесения и нажмите кнопку Применить еще раз. До-

пустим, мы хотим переместить компонент Ось еще на 20 мм.

Создание основной сборки 583

Для редактирования параметров разнесения компонентов сборки:

• щелкните в главном меню по пункту Сервис, а в выпадающем меню по

пункту Разнести компоненты. Появится всплывающее меню;

• щелкните во всплывающем меню по пункту Параметры. Появятся раз-

несенные компоненты и соответствующая Панель свойств: Разнести

компоненты;

• щелкните по шагу Шаг2 в панели Шаг разнесения для перевода этого

шага в текущее состояние;

• щелкните по компоненту Ось в панели Списке компонентов для его

выделения, так как в списке может быть много компонентов;

• щелкните дважды в Панели свойств в поле Расстояние или нажмите

комбинацию клавиш Alt + а и введите нужное вам расстояние;

• нажмите клавишу Enter для фиксации введенных данных;
• щелкните по кнопке Применить на Специальной панели управления.
Один и тот же компонент может участвовать в нескольких шагах разнесе-

ния. В одном шаге разнесения могут участвовать несколько компонентов. Ком-

понент, входящий в подсборку (на любом уровне вложенности), может участ-

вовать в шаге разнесения независимо от других компонентов этой подсборки.

Если расположение компонентов вас устраивает, щелкните по кнопке

Прервать команду на Панели специального управления.

После этого компоненты сборки в окне оказываются разнесенными в соот-

ветствии с заданными параметрами.

Опишем несколько подробнее элементы Панели свойств для разнесения

компонентов сборки:

• кнопка Выбрать компоненты для разнесении является переключате-

лем, позволяющим перейти к указанию компонентов, участвующих в

текущем шаге разнесения (выделенном в списке шагов). После активи-

зации переключателя укажите нужные компоненты в Дереве построе-

ния или в окне модели;

• раздел Список компонентов представляет собой панель, содержащую

перечень компонентов, участвующих в текущем шаге разнесения (вы-

деленном в списке шагов);

• раздел Объект представляет собой переключатель, позволяющий пе-

рейти к указанию объекта, задающего направление разнесения. Компо-

ненты могут разноситься в направлении, совпадающем с ребром или в

направлении, перпендикулярном грани.

После активизации переключателя выберите нужный объект - ребро или

грань в окне Сборки. Название указанного объекта отображается в справоч-

ном поле под переключателем. После ввода или изменения расстояния наж-

мите кнопку Применить на Панели специального управления, чтобы это из-

менение вступило в силу.

Чтобы добавить компонент в перечень, активизируйте соответствующий

переключатель и укажите нужные компонент в Дереве построения или в ок-

не модели.

584 Создание сборочных чертежей, сборок и спецификаций

Чтобы удалить компонент из перечня, выделите его и нажмите кнопку

Удалить, расположенную на панели Список компонентов.

После ввода или изменения расстояния нажмите кнопку Применить на

Панели специального управления, чтобы это изменение вступило в силу.

Перечень выбранных компонентов отображается на панели под переклю-

чателем.

Чтобы включить режим обычного отображения сборки:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Разнести компоненты. Появится всплывающее меню;

• щелкните во всплывающем меню по пункту Разнести. Появится па-

нель, содержащая перечень шагов разнесения текущей сборки.

Эта команда служит переключателем режима разнесения и обычного

отображения сборки. Когда компоненты разнесены, рядом с названием ко-

манды появляется «галочка».

6.8. Редактирование сборки

6.8.1 .Редактирование компонента «на месте»

Редактирование компонента На месте (в контексте сборки) - это редактиро-

вание компонента непосредственно в окне сборки, которой он принадлежит.

При этом в окне видны все остальные компоненты («окружение» или «обста-

новка»), доступны команды сдвига и поворота сборки, изменения ее масшта-

ба, ориентации и типа отображения.

Редактирование На месте особенно удобно при работе с теми элементами

компонента, при построении которых использовалось «окружение» (напри-

мер, элемент, выдавленный до грани соседней детали или вспомогательную

ось, проходящую через начало координат другого компонента). Другим сло-

вами, элементы, которые создавались в контексте сборки, рекомендуется ре-

дактировать в контексте этой же сборки.

Чтобы начать редактирование компонента на месте:

• щелкните по редактируемому компоненту в Дереве построения для

его выделения. Допустим, по компоненту Вилка. Этот компонент выс-

ветится на сборке. Одновременно активизируется на панели инстру-

ментов Текущее состояние кнопка Редактировать на месте - кнопке с

изображением карандаша и тела;

• щелкните правой кнопкой мыши. Появится контекстное меню;
• щелкните в контекстном меню по пункту Редактировать на месте или на па-

нели инструментов Текущее состояние по кнопке Редактировать на месте.

Система перейдет в режим редактирования компонента (детали или сбор-

ки), а сам компонент высветится другим цветом - синим.

Все команды построения и редактирования в этом режиме распространяют-

Редактирование сборки 585

ся только на выделенный компонент. Остальные компоненты сборки видны в

окне, но недоступны для редактирования (служат «обстановкой»), их можно

использовать при выполнении команд (указывать грани, ребра, вершины).

Чтобы завершить редактирование компонента, щелкните на панели

инструментов Текущее состояние по кнопке Редактировать на месте, кото-

рая находилась в нажатом состоянии. Пиктограмма отредактированного ком-

понента в Дереве построения будет помечена красной «галочкой», означаю-

щей, что сборку необходимо перестроить.

Если Вы хотите немедленно увидеть, как будет выглядеть сборка с учетом

изменившихся параметров компонента (эти изменения могут привести, нап-

ример, к изменению положения вспомогательных или формообразующих эле-

ментов, базирующихся на компоненте), щелкните на панели инструментов

Вид по кнопке Перестроить - кнопке с изображением карандаша на кривой.

Перестроение сборки, состоящей из большого числа компонентов, может

занять значительное время. Поэтому, если необходимо отредактировать нес-

колько компонентов сложной сборки, целесообразно перестраивать ее один

раз - после внесения всех изменений (а не каждый раз после редактирования

отдельного компонента).

6.8.2. Редактирование компонента в окне

Редактирование компонента В окне - это редактирование компонента сборки в от-

дельном окне, содержащем только этот компонент (без остальных компонентов).

Чтобы начать редактирование компонента сборки в окне:

• щелкните по редактируемому компоненту в Дереве построения для

его выделения. Например, по компоненту Планка. Этот компонент

высветится на сборке;

• щелкните правой кнопкой мыши, а затем, в появившемся контекстном

меню, по пункту Редактировать в окне;

• щелкните в панели инструментов Текущее состояние по раскрываю-

щемуся списку Ориентация. Появится раскрывающийся список;

586 Создание сборочных чертежей, сборок и спецификаций

• щелкните в раскрывающемся списке по пункту Спереди;
• щелкните в панели инструментов Текущее состояние по кнопке Полутоно-

вое. Система перейдет в режим редактирования компонента в окне. Появит-

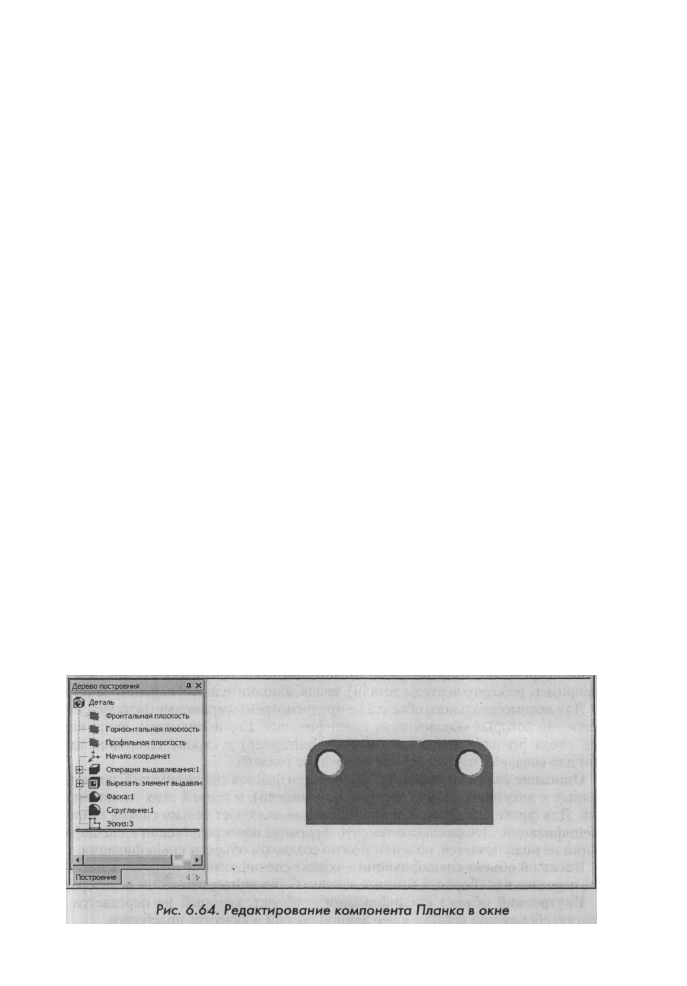

ся отдельное окно и в нем выбранный компонент, показанный на рис. 6.64.

После вызова команды откроется файл-источник этого компонента. Вне-

сите в модель необходимые изменения и сохраните ее. Затем закройте окно
компонента или перейдите в окно сборки.

6.9. Создание спецификаций

Спецификация - тип документа КОМПАС-ЗБ (стандартное расширение
файла - *.spw). Разработанный в системе модуль создания спецификаций
позволяет в несколько раз ускорить процесс составления спецификаций, ве-

домостей и перечней, исключить ошибки при их заполнении. Предусмотрен
режим ручного и полуавтоматического заполнения спецификации.

6.9.1. Основные понятия и определения

Спецификация - документ, содержащий информацию о составе сборки,
представленную в виде таблицы. Спецификация оформляется рамкой и ос-
новной надписью. Она часто бывает многостраничной. Файл спецификации

имеет расширение spw.

Текстовый документ - документ, содержащий преимущественно тексто-

вую информацию - текстовый документ. Текстовый документ оформляется
рамкой и основной надписью. Он часто бывает многостраничным. В тексто-
вом документе могут быть созданы пояснительные записки, извещения, тех-
нические условия и т.п. Файл текстового документа имеет расширение kdw.

Объект спецификации - строка или несколько следующих друг за другом

строк спецификации, относящихся к одному материальному объекту. Для ба-
зовых объектов предусмотрена возможность автоматического заполнения ко-
лонок, сортировки внутри раздела, подключения графического документа

(например, рабочего чертежа детали), ввода дополнительных параметров и т.д.

Для вспомогательного объекта не предусмотрены сервисные функции, вы-

полнение которых обеспечивает спецификация. Его используют, например,
для ввода произвольных текстов (комментариев) в строку спецификации
или для создания пустой строки в середине раздела.

Описание спецификаций это список имен файлов спецификаций, подклю-

ченных к документу (листу чертежа или модели), и стилей этих специфика-

ций. Для фрагмента описание спецификаций включает только список стилей
спецификаций. Это связано с тем, что фрагмент непосредственно к специфи-
кации не подключается, но в нем можно создавать объекты спецификации.

Внешний объект спецификации - объект спецификации, предназначенный

для передачи в те сборки, в которые данная сборка войдет в качестве подсборки.

Внутренний объект спецификации - объект, который не передается в

другую сборку при вставке в нее данной сборки в качестве подсборки.

Создание спецификаций 587

Геометрия объекта спецификации - информация о графических элемен-

тах сборочного чертежа, составляющих его изображение или о компонентах

сборки, подключенной к спецификации.

Резервная строка - строка спецификации, предназначенная для внесения

последующих изменений в выпущенную спецификацию.

6.9,2. Главное окно системы в режиме
создания Спецификации

Запустите систему KOMIIAC-3D V7, если она еще не запущена.

Перед созданием любого документа необходимо вызвать соответствующее

диалоговое окно Новый документ. Это можно выполнить тремя способами:

• щелкнуть по кнопке под названием Создать - первой кнопке на Стан-

дартной панели инструментов;

• нажать комбинацию клавиш Ctrl + N;
• щелкнуть по пункту Файл главного меню, а затем по пункту Создать в

выпадающем меню.

При использовании любого способа появится диалоговое окно Новый до-

кумент:

• щелкните в диалоговом окне Новый документ по пиктограмме Специ-

фикация. Это состояние системы показано на рис. 6.65.

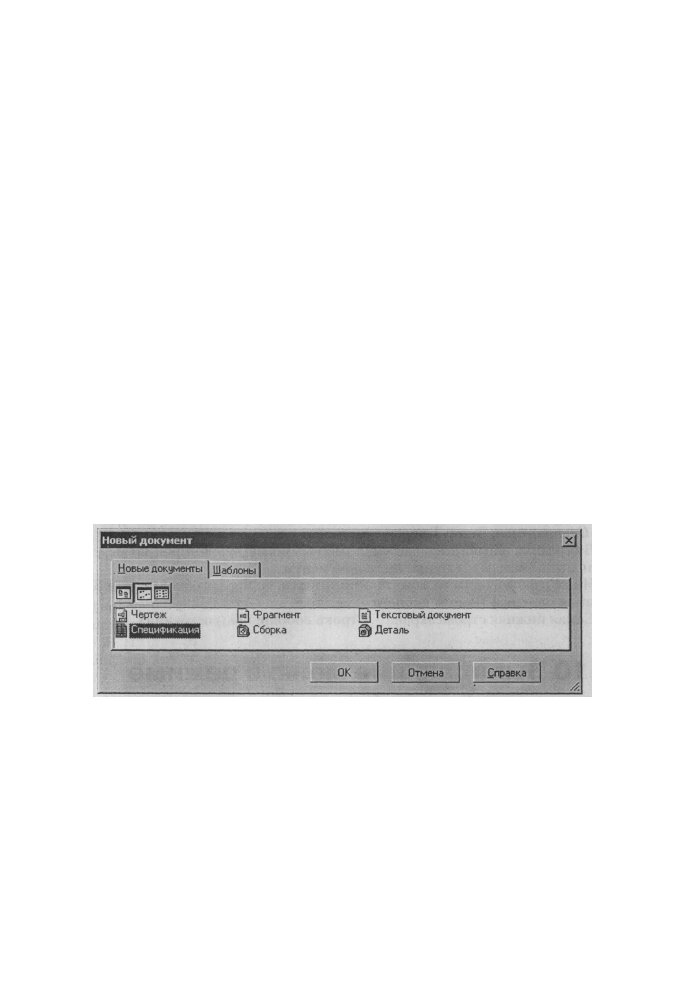

Рис. 6.65. Диалоговое окно Новый документ с выделенной пиктограммой Спецификация

• щелкните в диалоговом окне Новый документ по кнопке ОК. Появит-

ся Окно Спецификация с бланком спецификации, показанное на рис.

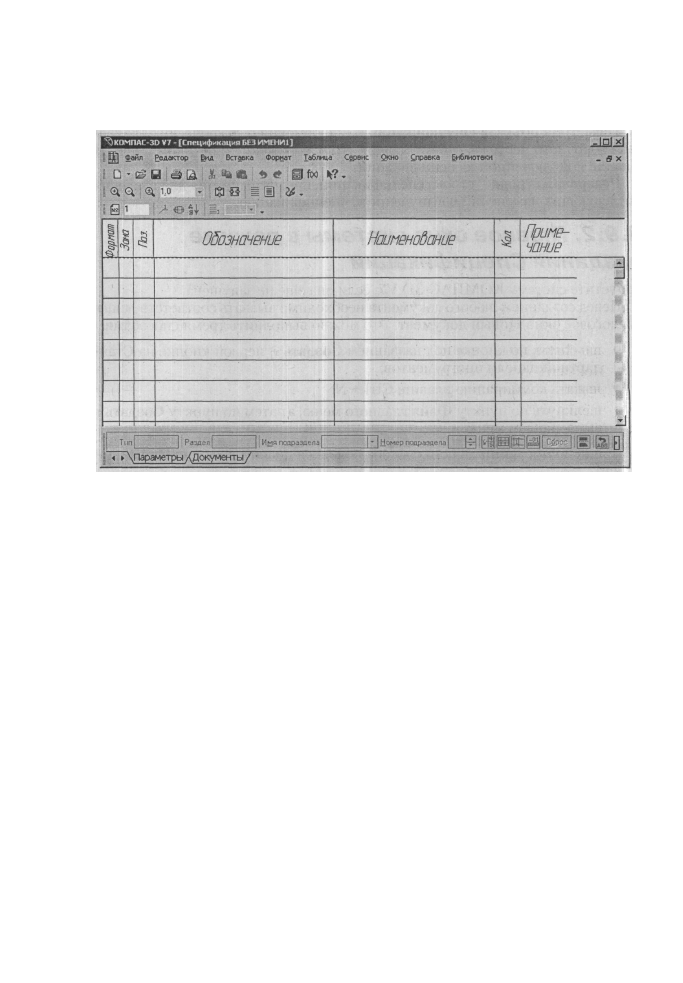

6.66.

Графическое окно системы в режиме работы со Спецификацией, кроме

общих для системы элементов, содержит и свои специфические пункты ме-

ню, панели инструментов, контекстные меню и другие дополнительные эле-

менты. Поэтому перед началом создания Сборки рассмотрим подробнее ин-

терфейс главного окна системы в режиме работы со Спецификацией. В

верхней строке главного окна дается название и номер версии системы -

КОМПАС-ЗБ V7. Во второй строке располагаются пункты главного меню.

588 Создание сборочных чертежей, сборок и спецификаций

Рис. 6.66. Главное окно системы в режиме создания Спецификации

В третьей - пятой строках расположены соответственно панели инструмен-

тов Стандартная, Вид и Текущее состояние.

В середине экрана располагается рабочая область, в которой по мере на-

добности помещаются те или иные документы.

Ниже рабочей области может располагаться, по мере необходимости Ком-

пактная панель и Панель свойств.

Самая нижняя строка экрана - Строка сообщений (состояния).

6.10 Выпадающие меню в режиме
создания Спецификации

Главное меню системы в режиме создания Спецификации включает нес-

колько пунктов меню, показанных на рис. 6.67.

Файл Редактор Вид Вставка Формат Таблица Сервис Окно Справка Библиотеки

Рис. 6.67. Главное меню системы в режиме создания Спецификации

Щелчок по каждому пункту меню вызывает соответствующее выпадаю-

щее меню.

Ограничимся рассмотрением только тех выпадающих меню, которые включа-

ют дополнительные пункты меню, специфические для данного режима работы.

Выпадающие меню в режиме создания Спецификации 589

,1. Выпадающее меню Вид

Выбор в главном меню пункта Вид или нажатие комбинации клавиш Alt+B

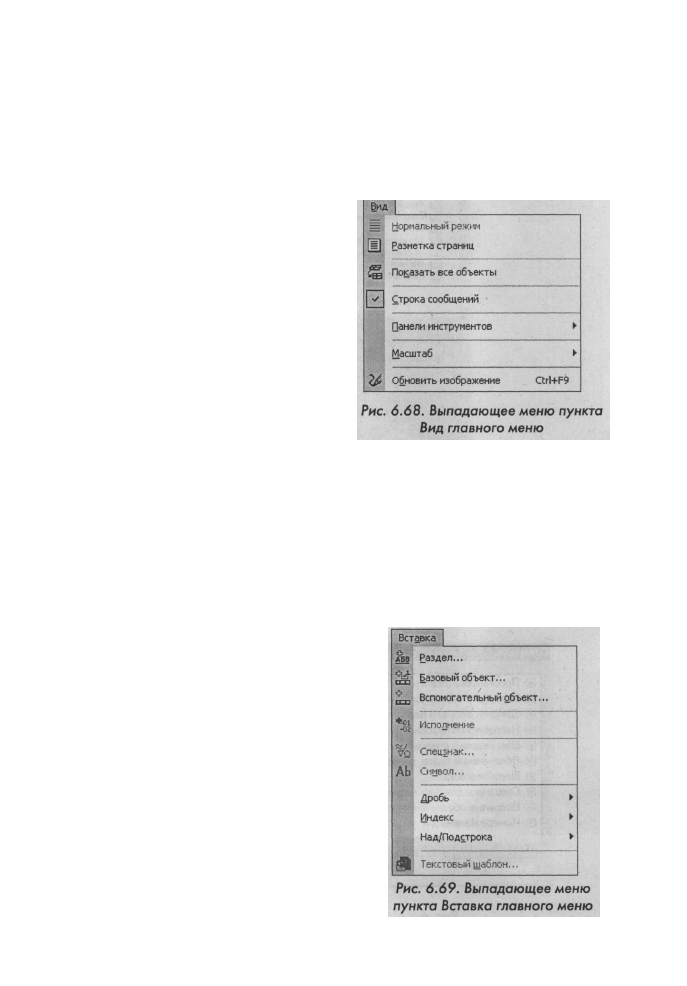

вызывает выпадающее меню просмотра, представленное на рис. 6.68.

Меню содержит следующие пункты:
• Нормальный режим позволяет ус-

тановить нормальный режим отоб-

ражения текстового документа или

спецификации, в которых отобража-

ются элементы оформления - рамка

документа и его основная надпись;

• Разметка страниц отображает ре-

жим разметки страниц;

• Показать все объекты включает

режим работы, в котором на экране

отображаются все объекты специ-

фикации или объекты таблицы из-

менений. В том числе базовые объ-
екты спецификации, имеющие одинаковую текстовую часть (в обыч-

ном режиме на экране виден только первый из одинаковых объектов),

а также базовые объекты спецификации, в настройках дополнительных

параметров которых выключена опция показа объекта в таблице;
Строка сообщений обеспечивает ввод/вывод на экран окна Строка со-

общений;
Панели инструментов вызывает всплывающее меню с многочисленны-

ми пунктами панелей инструментов;
Масштаб вызывает всплывающее меню с пунктами изменения масш-

таба;

Обновить изображение или нажатие

комбинации клавишей Ctrl +F9 обес-

печивает обновление всего изображе-

ния в активном окне.

6.70.2. Выпадающее
меню Вставка

Выбор в главном меню пункта Вставка или

нажатие комбинации клавиш Alt + а вызы-

вает выпадающее меню Вставка, представ-

ленное на рис. 6.69.

В меню представлены следующие пункты:

• Раздел ... вызывает диалоговое окно

Выберите раздел или тип объекта,

показанное на рис. 6.70.

Выпадающие меню в режиме создания Спецификации 591

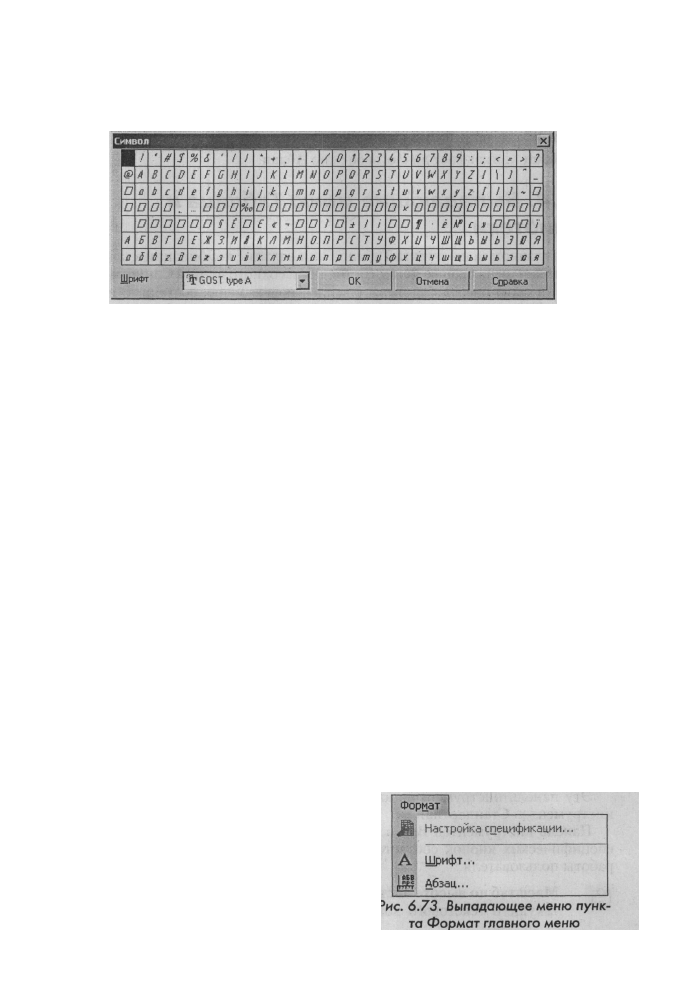

РИС. 6.72. Диалоговое окно Символ

• Спецзнак... вызывает диалоговое окно Спецзнак, показанное на рис. 6.71.
• Символ ... вызывает диалоговое окно Символ, показанное на рис. 6.72.
• Дробь вызывает всплывающее меню, включающее три пункта для объ-

явления выделенного или набираемого заново текста дробью: Малой

высоты (с высотой шрифта, равной около 45% от установленной высо-

ты обычного текста), Средней высоты (с высотой шрифта, равной око-

ло 67% от установленной высоты обычного текста), Нормальной высо-

ты (с высотой шрифта, равной установленной высоте обычного текста);

• Индекс вызывает всплывающее меню, включающее три пункта для

объявления выделенного или набираемого заново текста из индексов:

Малой высоты (с высотой шрифта, равной около 45% от установлен-

ной высоты обычного текста), Средней высоты (с высотой шрифта,

равной около 67% от установленной высоты обычного текста), Нор-

мальной высоты (с высотой шрифта, равной установленной высоте

обычного текста);

• Над/Подстрока вызывает всплывающее меню, включающее два пунк-

та для объявления выделенного или набираемого заново текста, состо-

ящего из основания с над- и подстрокой: Увеличенной высоты (высота

шрифта основания увеличена и составляет около 150% от установлен-

ной высоты обычного текста) или Нормальной высоты (высота шриф-

та основания равна установленной высоте обычного текста);

• Текстовый шаблон ... вызывает текстовый шаблон - шаблон

Graphic.pdt.

6.70.3. Выпадающее меню Формат

Выбор в главном меню пункта Формат

или нажатие комбинации клавиш Alt + м

вызывает выпадающее меню Формат, по-

казанное на рис. 6.73.

В меню представлены следующие пункты:

• Настройка спецификации... вызы-

вает диалоговое окно Настройка

спецификации;

592 Создание сборочных чертежей, сборок и спецификаций

• Шрифт ... вызывает диалоговое окно Шрифт;
• Абзац ... вызывает диалоговое окно Абзац.

6.10,4. Выпадающие меню Таблица и
Библиотеки

Выбор в главном меню пункта Таблица или нажатие комбинации клавиш Alt
+ Т вызывает выпадающее меню, состоящее из одного пункта Слияние ячеек,
которое, в свою очередь, вызывает всплывающее меню, состоящее из двух
пунктов: Слева и Справа.

Выбор в главном меню пункта Библиотеки или нажатие комбинации кла-

виш Alt + Б вызывает выпадающее меню, с числом пунктов, совпадающим с
числом ранее открытых прикладных библиотек. Название пункта меню соот-

ветствует названию ранее открытой библиотеки. При вызове той или иной
библиотеки появляется соответствующее диалоговое окно с раскрывающим-
ся списком, содержащем функции библиотеки в виде команд (они могут быть
сгруппированы по разделам).

6 . 1 1 . Панели инструментов в режиме
создания Спецификации

Рассмотрим панели инструментов, появляющиеся по умолчанию в

режиме создания Спецификации, которые соответствующим образом

подстраиваются по данный режим работы. К таким панелям можно от-

нести панели инструментов: Вид, Текущее состояние, Компактная па-

нель и Панель свойств.

6-17.7. Панель инструментов Вид

Общий вид панели инструментов Вид в главном окне Спецификация, предс-

тавленной в виде горизонтальной строки показан на рис. 6.74.

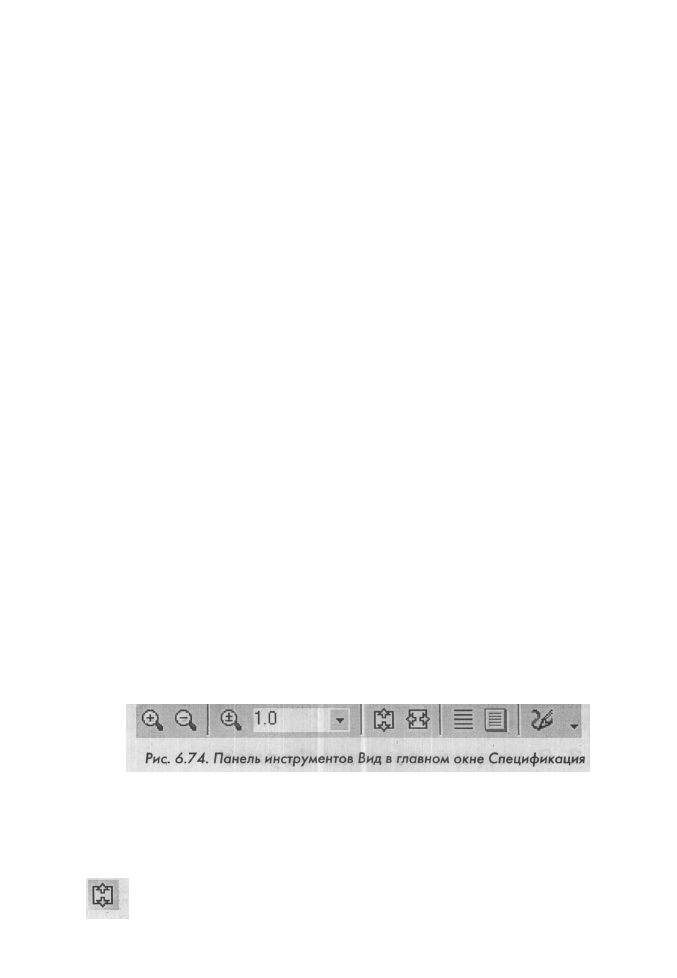

1.0 - | ф & | Ш Щ

Рис,. 6.74. Панель инструментов Вид в главном окне Спецификация

Эту панель инструментов, как правило, размещают сразу после панели

инструментов Стандартная.

Панель инструментов Вид в главном окне Спецификация включает ряд

специфических кнопок соответствующие определенным командам режима

работы пользователя:

Масштаб по высоте листа позволяет изменить масштаб отображения
текущего текстового документа, технических требований, таблицы

Панели инструментов в режиме создания Спецификации 593

основной надписи или спецификации таким образом, чтобы страница
документа полностью помещалась в окне по высоте (вертикальный
размер изображения становится равным высоте окна).
Масштаб по ширине листа позволяет изменить масштаб отображе-
ния текущего текстового документа, технических требований, табли-
цы основной надписи или спецификации таким образом, чтобы стра-
ница документа полностью помещалась в окне по ширине (горизон-
тальный размер изображения становится равным ширине окна).
Нормальный режим позволяет установить нормальный режим отоб-
ражения текстового документа или спецификации. В этом режиме на
экране не показываются элементы оформления - рамка документа и
его основная надпись.
Разметка страниц позволяет установить режим разметки страниц
для отображения текстового документа или спецификации. В этом
режиме на экране реалистично показываются элементы оформле-
ния - рамка документа и его основная надпись. В режиме разметки
невозможно редактирование объектов спецификации.

6.11.2. Панель инструментов Текущее состояние

Общий вид панели инструментов Текущее состояние в главном окне Специ-
фикация, представленной в виде горизонтальной строки показан на рис. 6.75.

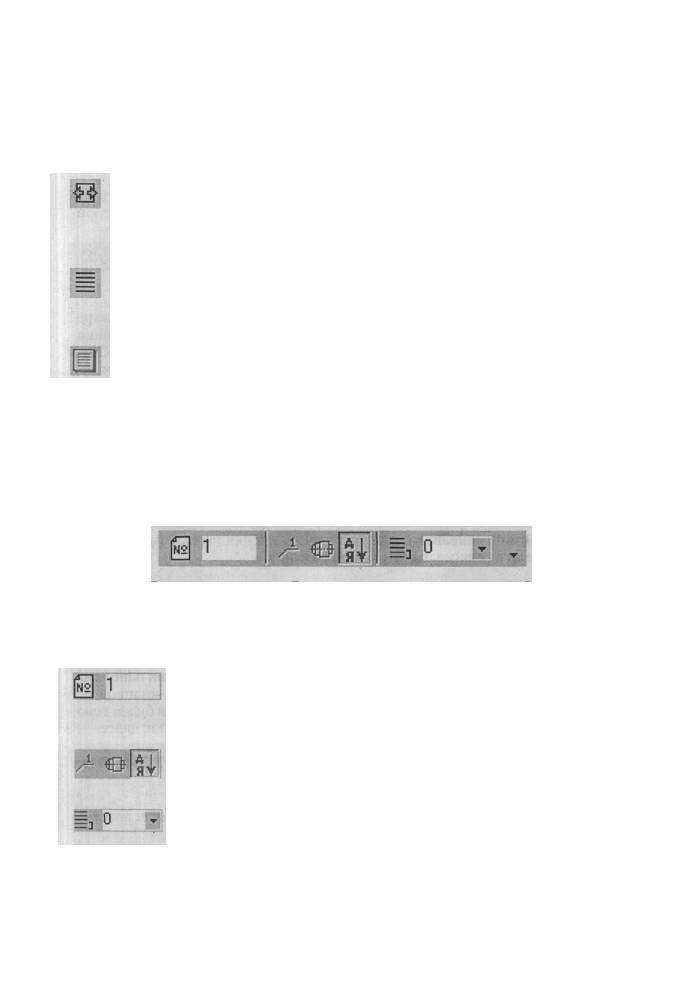

Рис. 6.75. Панель инструментов Текущее состояние в главном окне Спецификация

Панель инструментов Текущее состояние в главном окне Спецификация

включает кнопки, соответствующие определенным командам режима работы
пользователя:

Текущая страница - поле, в котором отображается номер
страницы, на которой находится курсор. Чтобы переместиться

на другую страницу, наберите ее номер в этом поле и нажмите

клавишу Enter.
Проставлять позиции позволяет включать и выключать воз-
можность простановки номеров позиций в текущем разделе
спецификации.
Резервные строки - поле, в котором отображается количест-

во резервных строк в текущем разделе спецификации (теку-
щим считается раздел, в котором находится курсор).

594 Создание сборочных чертежей, сборок и спецификаций

6.12. Компактные панели в режиме
создания Спецификации

Общий вид панели инструментов Компактная панель в активном доку-

менте Спецификация, представленный в одном их возможных видов - гори-

зонтальной строки, показан на рис. 6.76.

Рис. 6.76. Компактная панель в режиме создания Спецификации

Эту панель инструментов, как правило, размещают в нижней части экра-

на, сразу же за рабочей областью. Как мы уже знаем, состав Компактной па-

нели зависит от типа активного документа. Она состоит из двух частей. Одна

часть (левая, если она располагается горизонтально, или верхняя, если она

располагается вертикально) представляет собой набор кнопок-переключате-

лей для вызова той или иной панели инструментов. Вторая часть представля-

ет собой раскрытую ту или иную панель инструментов. Активизация тех или

иных панелей инструментов производится с помощью кнопок-переключате-

лей. На нашем рисунке активизирована кнопка Спецификация и в правой

части раскрыта соответствующая панель инструментов.

Компактная панель в режиме работы Спецификация включает большой

набор кнопок-переключателей. Щелчок по кнопке-переключателю обеспечи-

вает вызов соответствующей панели инструментов, появляющейся в правой

части Компактной панели. Ниже представлены кнопки переключатели Ком-

пактной панели в режиме работы Спецификация:

Спецификация;

Форматирование;

;j&

p Вставка в текст;

Для сокращения длинных названий, связанных с Компактными панелями,

вместо названия, например, Компактная панель с включенной кнопкой-пе-

реключателем и открытой панелью инструментов Спецификация будем гово-

рить Компактная панель с открытой панелью Спецификация и так далее.

*.1. Компактная панель с открытой па-

нелью Спецификация

Общий вид Компактной панели в режиме создания Спецификации показана

на рис. 6.77.

KOMПAC-3D V7. руководство - часть 37
