Создание основной сборки 563

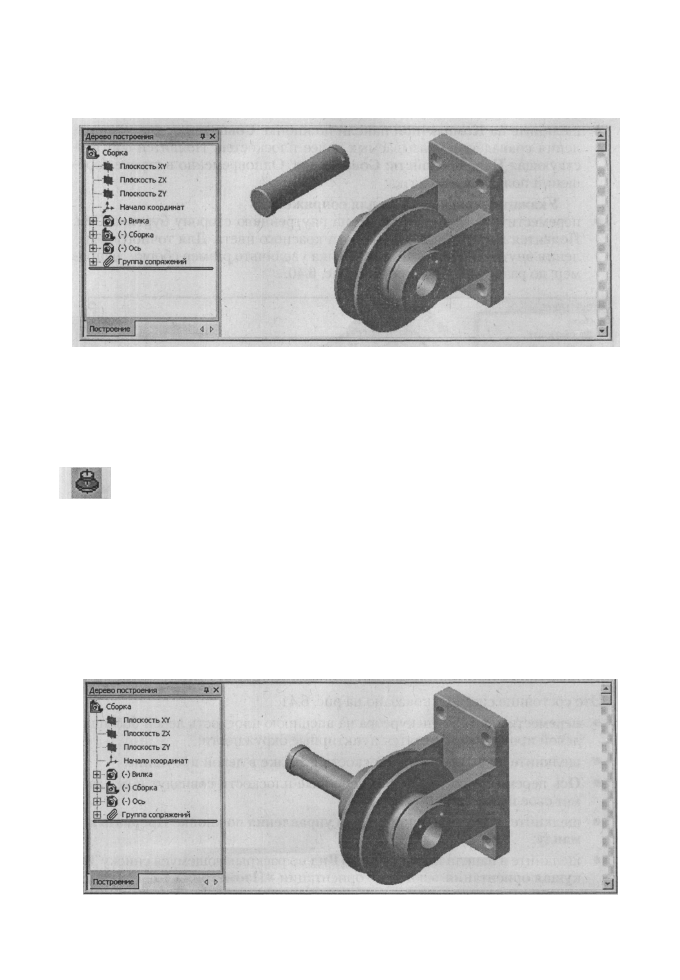

Рис. 6.38. Окно Сборки с введенной в него моделью Ось

• щелкните в свободном месте. Появится в окне Сборка деталь Ось. Воз-

можное состояние системы показано на рис. 6.38.

Далее перейдем к процессу установки детали Ось. Вначале применим опе-

рацию сопряжения - Соосность. Для этого:

щелкните на Компактной панели по кнопке Соосность для установ-

ления соосности указываемых далее цилиндрических поверхностей.

Появится Панель свойств: Соосность;

• щелкните по цилиндрической поверхности отверстия в правой проушине

Вилки. Появятся красные окружности, выделяющие отверстие в проушине;

• щелкните по цилиндрической поверхности стержня Оси. Выделенные

цилиндрические поверхности установятся соосно.

Возможное состояние системы показано на рис. 6.39.

Для дальнейшей установки детали Ось в отверстие применим операцию

сопряжения - Совпадение. Для этого:

Рис. 6.39. Окно Сборки с моделью Ось, установленой соосно

564 Создание сборочных чертежей, сборок и спецификаций

щелкните на Компактной панели по кнопке Совпадение для установ-

ления совпадения указываемых далее плоскостей. Появится соответ-

ствующая Панель свойств: Совпадение. Одновременно в строке сооб-

щений появится подсказка:

Укажите первый объект для сопряжения;

переместите указатель курсора на внутреннюю сторону буртика Оси.

Появятся пунктирные окружности красного цвета. Для точного выде-

ления внутренней плоскости буртика увеличьте размер сборки, напри-

мер, до размера, показанного на рис. 6.40.

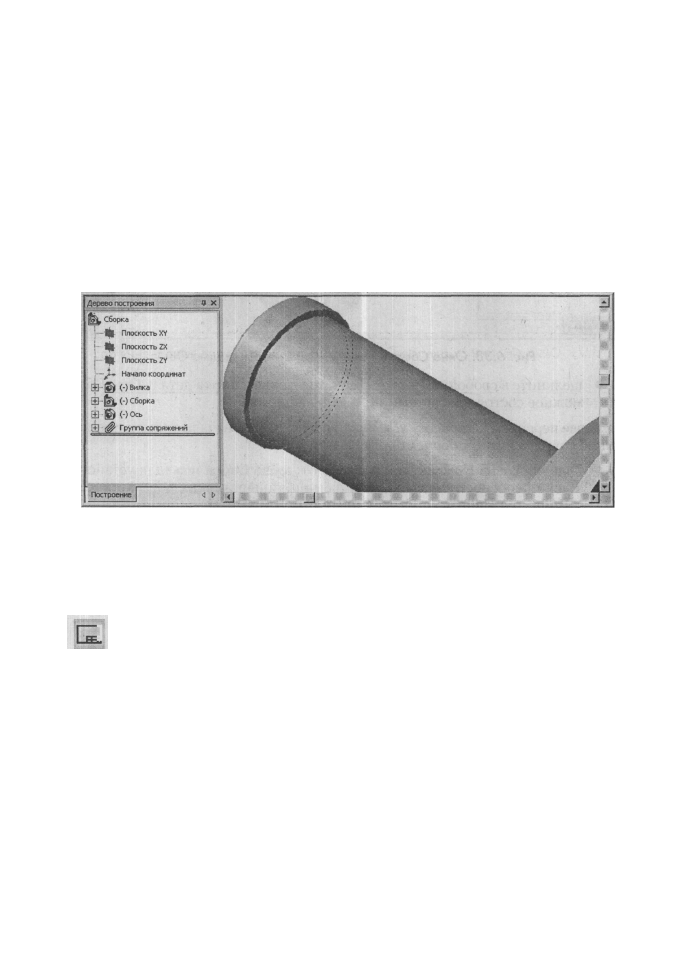

Рис. 6.40. Окно Сборки детали Ось, установленной соосно

• щелкните по выделенной плоскости на Оси. Пунктирные окружности

красного цвета выделенной плоскости преобразуются в сплошные. Од-

новременно в строке сообщений появится подсказка:

Укажите второй объект для сопряжения;

3 щелкните на панели инструментов Вид по кнопке Показать все ;

• нажмите клавишу Пробел и, удерживая ее нажатой, нажмите клавишу пере-

мещения со стрелкой вправо. Все компоненты сборки повернуться на 90°.

Это состояние системы показано на рис. 6.41.

• переместите указатель курсора на внешнюю плоскость левой бобышки

левой проушины. Появятся пунктирные окружности;

• щелкните по выделенной плоскости в Вилке в левой проушине;
• Ось переместится так, что выделенные плоскости совпадут и ось зай-

мет свое положение;

• щелкните на Специальной панели управления по кнопке Прервать ко-

манду;

• щелкните в панели инструментов Вид по раскрывающемуся списку Те-

кущая ориентация, а в нем по ориентации #ИзометрияХУ2. Изменит-

ся ориентация деталей.

Создание основной сборки 565

Рис. 6.41. Окно Сборки с моделью Ось на заключительном этапе выполнения опе-

рации Совпадение.

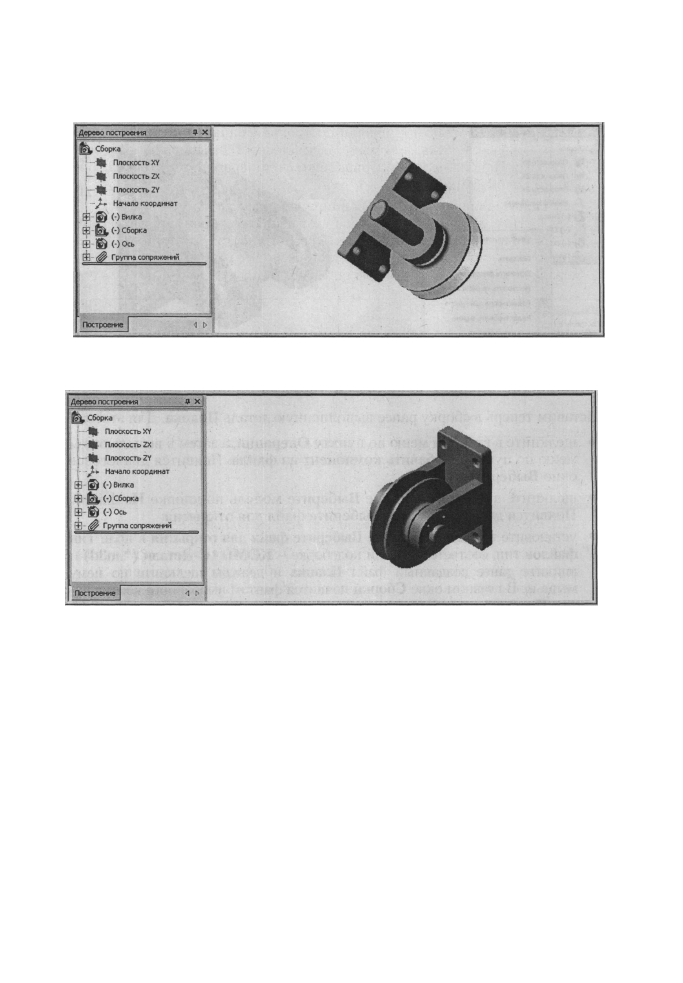

Рис. 6.42. Окно Сборки с деталью Ось, установленной на место

Возможное состояние системы показано на рис. 6.42.
Сборочный чертеж обладает очень важным свойством. Любой объект

сборки может быть скрыт. Для этого:

• щелкните правой кнопкой мыши в Дереве построения по объекту, ко-

торый вы хотите скрыть, например, подсборку - Ролик_Втулка. В Де-

реве построения он имеет имя Сборка. Появится фантом подсборки
зеленого цвета и контекстное меню;

• щелкните в контекстном меню по пункту Скрыть. Тут же выделенный

объект исчезнет с экрана;

• снова щелкните правой кнопкой мыши. Появится контекстное меню. Но

в нем, уже вместо пункта Скрыть будет присутствовать пункт Показать.

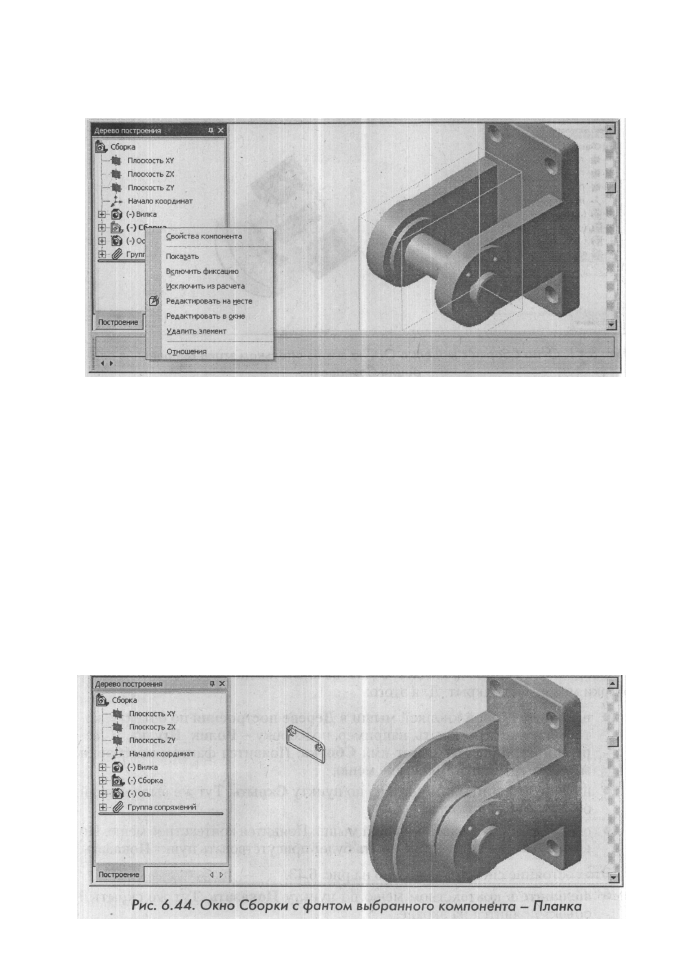

Это состояние системы показано на рис. 6.43.

• щелкните в контекстном меню по пункту Показать. Тут же скрытый

объект появится на экране.

566 Создание сборочных чертежей, сборок и спецификаций

Рис. 6.43. Окно Сборки со скрытым Роликом.

Вставим теперь в сборку ранее выполненную деталь Планка. Для этого:

• щелкните в главном меню по пункту Операции, а затем в выпадающем

меню по пункту Добавить компонент из файла. Появится диалоговое

окно Выберите модель;

• щелкните в диалоговом окне Выберите модель по кнопке Из файла.

Появится диалоговое окно Выберите файл для открытия;

• установите в диалоговом окне Выберите файл для открытия в поле Тип

файлов тип, соответствующий подсборке - КОМПАС-Детали (*.m3d) и

найдите ранее созданный файл Планка и дважды щелкните по нему

мышью. В главном окне Сборки появится фантом выбранного компонен-

та - Планка, который можно свободно перемещать в окне Сборки рис 6.44.

• щелкните мышью для определения предварительного местоположения

Планки в сборке;

• щелкните на панели инструментов Вид по кнопке Показать все.

Создание основной сборки 567

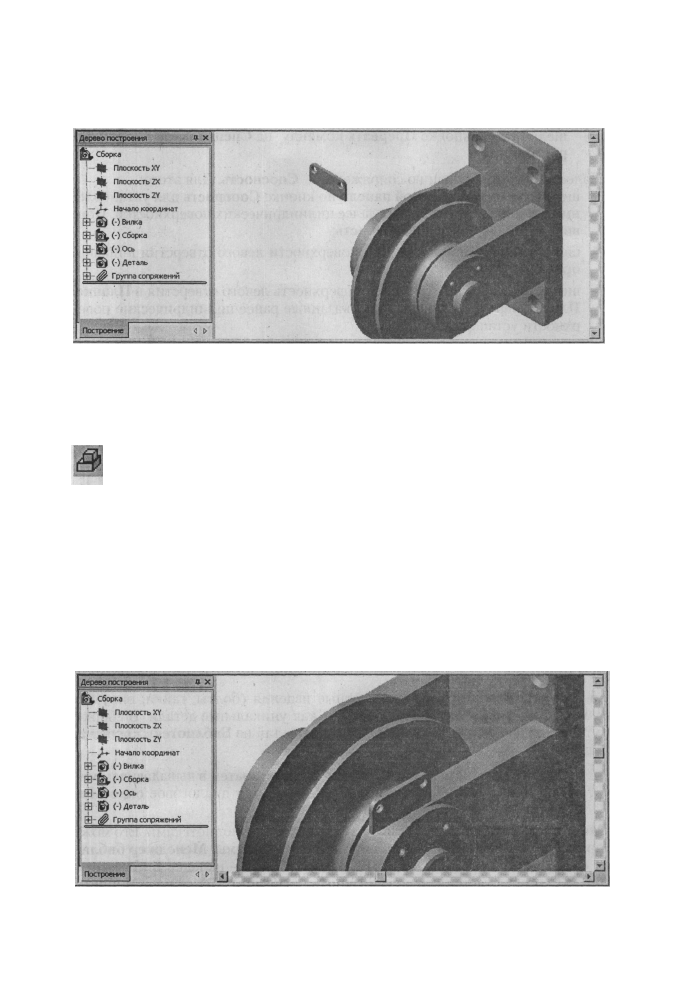

Рис. 6.45. Окно Сборки с введенной в него моделью Планка

Возможное состояние системы показано на рис. 6.45.

Далее перейдем к процессу установки детали Планка. Вначале применим

операцию сопряжения - Совпадение. Для этого:

щелкните на Компактной панели по кнопке Совпадение объектов
для установления совпадения указываемых далее плоскостей. Поя-
вится соответствующая Панель свойств: Совпадение;

переместите указатель курсора на плоскость Планки, обращенную к

нам, появятся пунктирный контур. Для точного выделения плоскостей

увеличьте размер сборки;

щелкните по выделенной плоскости на Планке;
переместите указатель курсора на плоскость внешней правой бобышки,
обращенную к нам, появятся пунктирные окружности;
щелкните по выделенной плоскости. Тут же Планка повернется и ее

выделенная плоскость расположится в одной плоскости с выделенной

плоскостью бобышки. Это показано на рис. 6.46.

Рис. 6.46. Окно Сборки с моделью Планка после выполнения операции Совпадение.

568 Создание сборочных чертежей, сборок и спецификаций

ь щелкните по кнопке Прервать команду на Специальной панели уп-
г равления;

Далее применим операцию сопряжения - Соосность. Для этого:

• щелкните на Компактной панели по кнопке Соосность для установле-

ния соосности указываемых далее цилиндрических поверхностей. Поя-

вится Панель свойств: Соосность;

• щелкните по цилиндрической поверхности левого отверстия в правой

проушине Вилки;

• щелкните по цилиндрической поверхность левого отверстия в Планке.

Планка переместится так, что указанные ранее цилиндрические пове-

рхности установятся соосно;

• нажмите клавишу Esc для прерывания выполнения текущей команды.

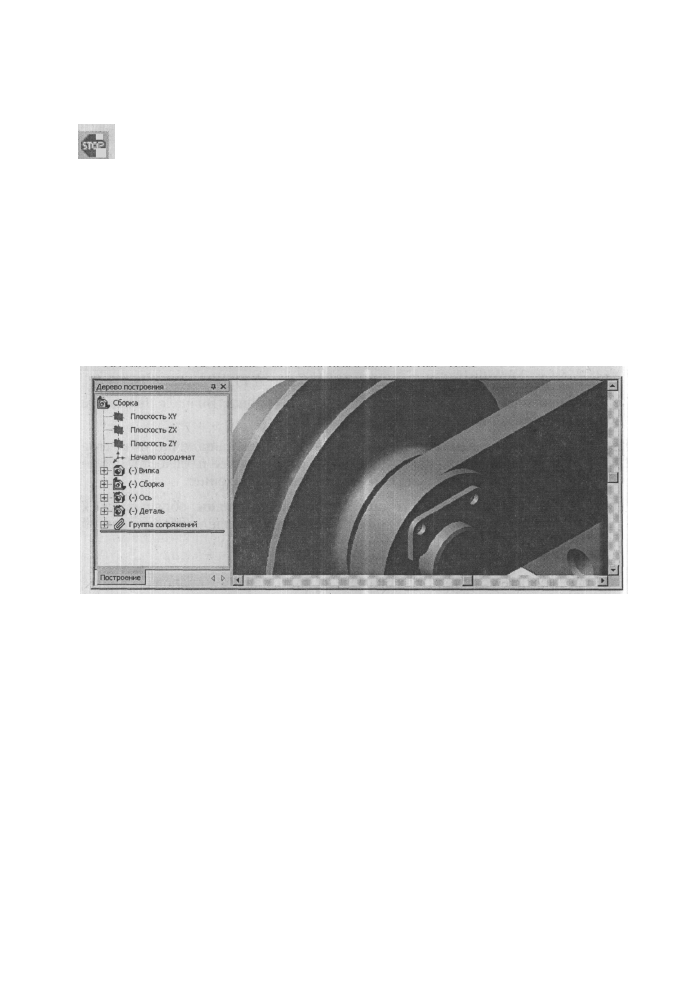

Возможное состояние системы показано на рис. 6.47.

Рис. 6.47. Окно Сборки с моделью Планка, установленной соосно.

6.7.3. Добавление стандартного изделия в
сборку

Если в сборке используются стандартные изделия (болты, гайки, винты и

т.д.), вам не потребуется моделировать их как уникальные детали. В сборку

могут быть вставлены модели стандартных изделий из Библиотеки крепежа.

Для этого:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Менеджер библиотек. Появится диалоговое окно Ме-

неджера библиотек, показанное на рис. 6.48.

Менеджер библиотек предназначен для работы с библиотеками. Его мож-

но прикрепить к любой из границ главного окна системы. Менеджер библи-

отек содержит несколько вкладок. На первой из них - вкладке Библиотеки

КОМПАС отображается структура (список разделов) Менеджера библио-

тек. Если в разделе имеются подключенные библиотеки, то их пиктограммы

отображаются серым цветом, если нет - голубым. На остальных вкладках

Создание основной сборки 569

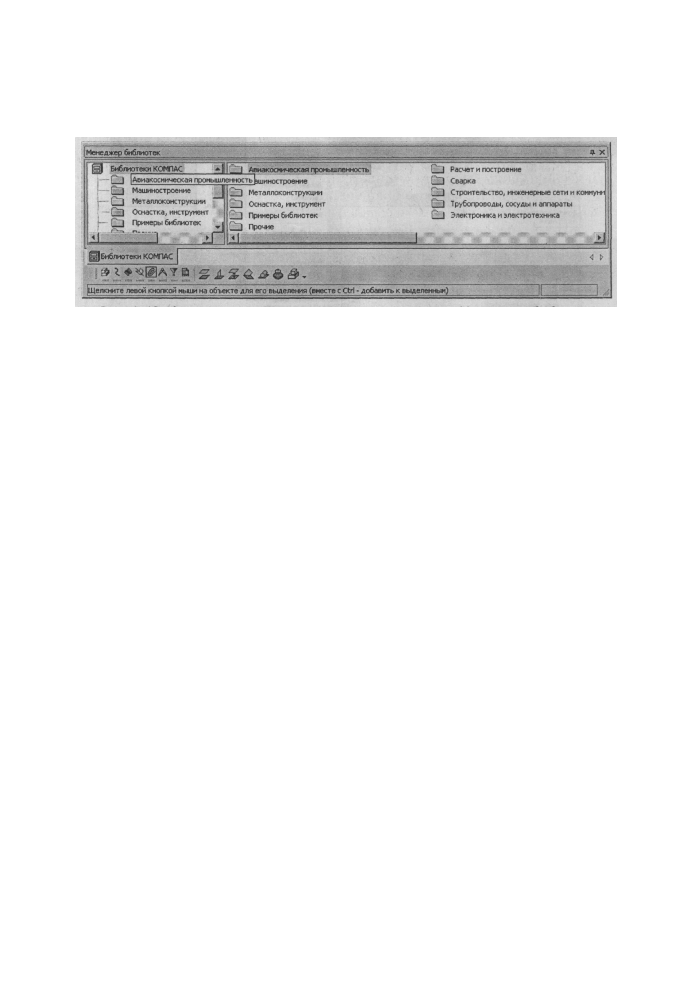

Рис. 6.48. Фрагмент главного окна и диалоговое окно Менеджер библиотек

Менеджера библиотек отображается содержимое подключенных на данный

момент библиотек фрагментов, моделей и прикладных библиотек, работаю-

щих в режиме панели.

Подключенные библиотеки отмечены красной «галочкой» на первой

вкладке.

Для работы с библиотеками предназначены команды контекстных меню

вкладок.

Для вставки в сборку стандартных изделий необходимо выполнить нес-

колько этапов.

Первый этап - установка режима работы прикладной библиотеки:

• щелкните мышью в диалоговом окне Менеджер библиотек по папке

(каталогу) Машиностроение, а затем щелкните правой кнопкой мыши

по папке Библиотека крепежа. Появится контекстное меню;

• щелкните в контекстном меню по пункту Режим работы. Появится

всплывающее меню;

• во всплывающем меню щелкните по одному из пунктов: Меню, Диалог,

Окно, Панель, которые определяют режим работы с библиотекой. Од-
но из возможных состояний библиотеки показано на рис. 6.49.

В каждом конкретном случае режим работы выбирается пользователем из

соображений удобства. Переключение режима работы с библиотекой может

быть выполнено в любой момент, даже во время выполнения какой-либо биб-

лиотечной функции.

В режиме Меню структура библиотеки отображается в виде стандартного

иерархического меню.

В режиме Диалог на экране находится диалоговое окно, в левой части ко-

торого отображается список команд текущей библиотеки. Команды могут

быть сгруппированы по разделам. В правой части диалогового окна отобра-

жаются слайды, облегчающие поиск нужной команды.

В режиме Окно структура библиотеки отображается в стандартном ок-

не Windows. Вы можете изменять размер окна библиотеки. Основное пре-

имущество режима Окно состоит в том, что, в отличие от режимов Меню и

Диалог, библиотека и основная система работают одновременно. Можно

динамически переходить от основных команд системы к функциям библи-

отеки и наоборот.

570 Создание сборочных чертежей, сборок и спецификаций

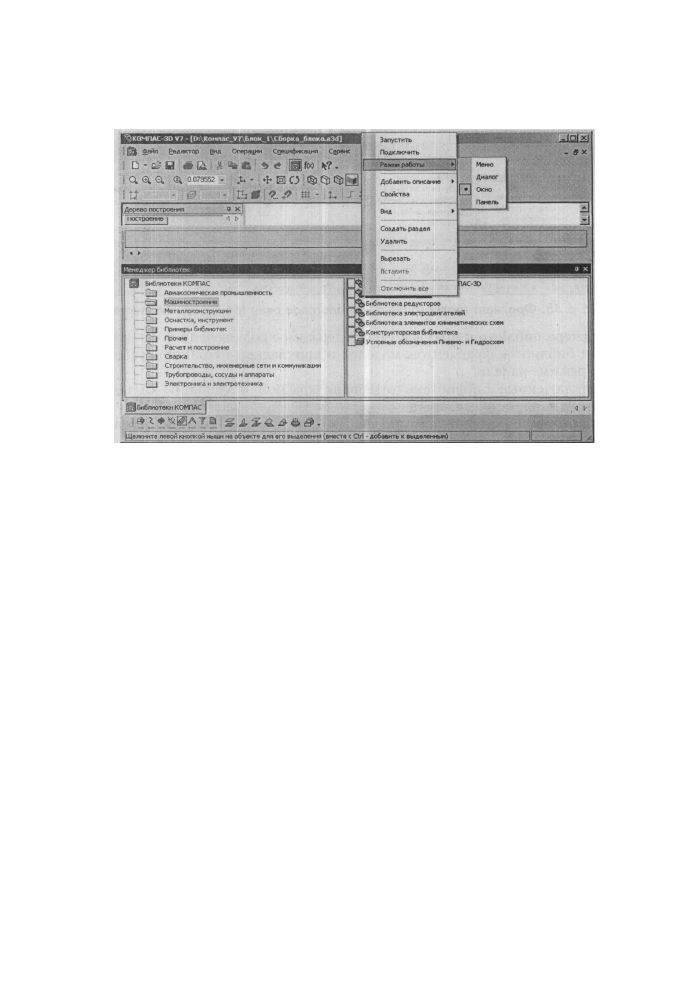

Рис. 6.49. Контекстное меню Менеджера библиотек

В режиме Панель структура библиотеки представлена на отдельной

вкладке в окне Менеджера библиотек. Вы можете изменять размер любой

области вкладки. Преимущество режима Панели состоит в возможности

просмотра слайдов, соответствующих командам библиотеки. Как и в режиме

Окна, библиотека и основная система работают одновременно.

Ограничимся рассмотрением работы с прикладной библиотекой в режиме

Окна.

Второй этап - подключение прикладной библиотеки, если она не подключена:

• щелкните правой кнопкой мыши по нужной нам прикладной библиоте-

ке (папке) - Библиотека крепежа. Появится контекстное меню;

• щелкните в контекстном меню по пункту Подключить. Появится крас-

ная галочка в квадратике перед названием библиотеки - Библиотека

крепежа. Аналогично можно подключить и другие нужные вам библи-

отеки. Одновременно появляется Окно со структурой только что подк-

люченной библиотеки.

Третий этап - вызов ранее подключенной библиотеки:
• дважды щелкните по нужной вам библиотеке, например, по библиоте-

ке Библиотека крепежа или нажмите клавишу Enter, если эта библио-

тека выделена. Появится диалоговое окно вызванной библиотеки. В на-

шем примере окно Библиотеки крепежа. В левой части окна отобража-

ется список команд текущей библиотеки, которые могут быть сгруппи-

рованы по разделам. Чтобы развернуть содержание какого-либо разде-

ла, установите курсор на значке плюса рядом с заголовком раздела и

щелкните левой кнопкой мыши. Повторный щелчок на этом символе

(после разворачивания раздела он отображается как минус) приведет к

сворачиванию содержания раздела;

Создание основной сборки 571

в нашем примере щелкните по знаку плюс перед разделом БОЛТЫ, а затем

в раскрывшемся списке по пункту Болты с шестигранной головкой. В пра-

вой части появится общий вид таких болтов и соответствующие ГОСТы.

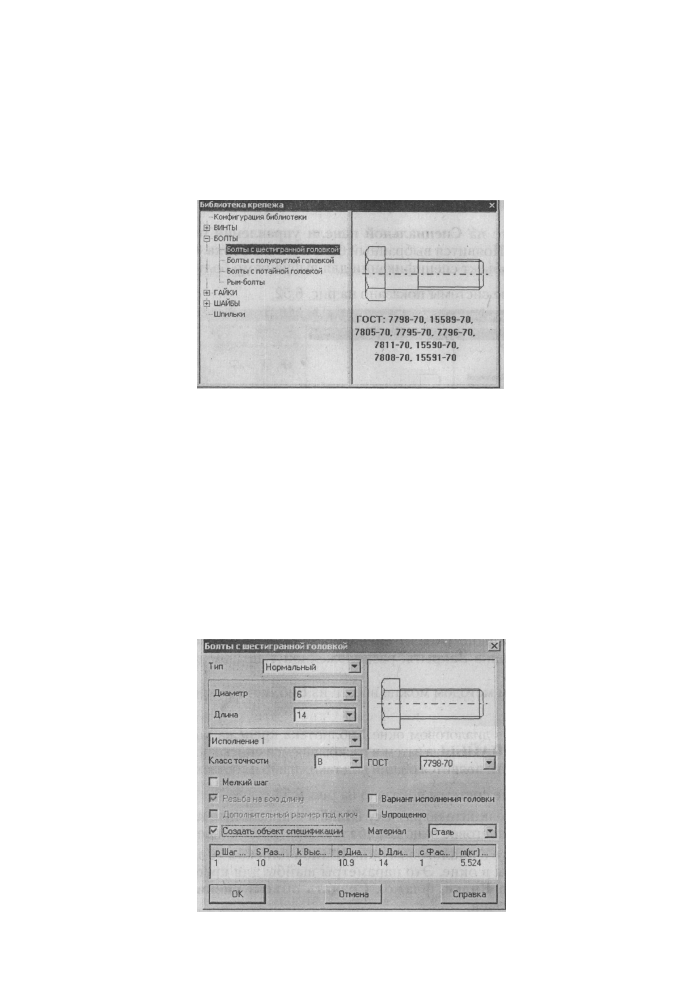

Рис. 6.50. Библиотека крепежа - Болты с шестигранной головкой

Это состояние системы показано на рис. 6.50.

В правой части окна отображаются слайды, облегчающие поиск нужной

команды.

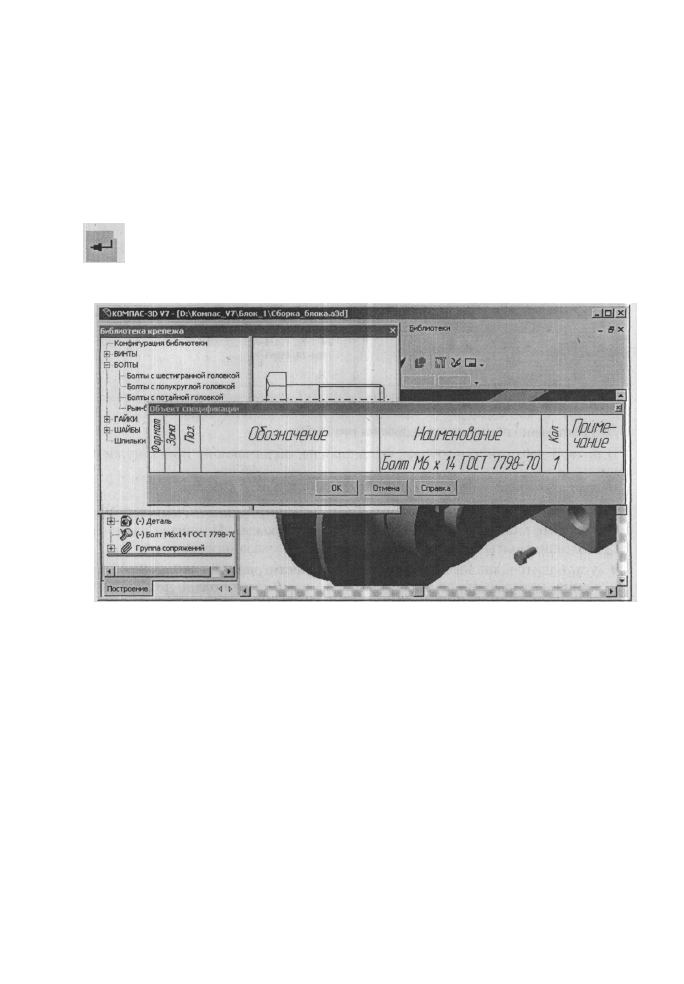

Четвертый этап - ввод стандартных изделий в окно Сборки:
• дважды щелкните по разделу Болты с шестигранной головкой или

нажмите клавишу Enter, если выделен этот раздел. Появится диалого-

вое окно Болты с шестигранной головкой, показанное на рис. 6.51.

• установите в диалоговом окне Болты с шестигранной головкой те зна-

чения, которые приведены в окне. Это параметры болтов для крепле-

ния стопорной планки на Вилке, флажок Создать объект специфика-

ции должен быть включен;

РИС. 6.51. Диалоговое окно Болты с шестигранной головкой

572 Создание сборочных чертежей, сборок и спецификаций

• щелкните по кнопке ОК и закройте Менеджер библиотек. Появится

фантом выбранного стандартного болта; Н j

• переместите указатель мыши с фантомом выбранного стандартного

болта на лист чертежа и щелкните в произвольном месте;

т щелкните на Специальной панели управления по кнопке Создать

объект. Появится выбранный болт в окне Сборка. Одновременно по-

явится объект спецификации для выбранного болта.

Это состояние системы показано на рис. 6.52.

Рис. 6.52. Добавление стандартного болта из библиотеки в окно Сборки

Появившееся окно Объект спецификации пока можно убрать с экрана,

щелкнув по кнопке Закрыть, расположенной в правом верхнем углу окна

Спецификации.

Аналогичным методом можно ввести из Библиотеки крепежа шайбу в ок-

но сборки:

• щелкните в диалоговом окне Библиотека крепежа по знаку плюс перед

разделом ШАЙБЫ, а затем в раскрывшемся списке по пункту Шайбы. В

правой части появится общий вид таких шайб и соответствующие ГОСТы.

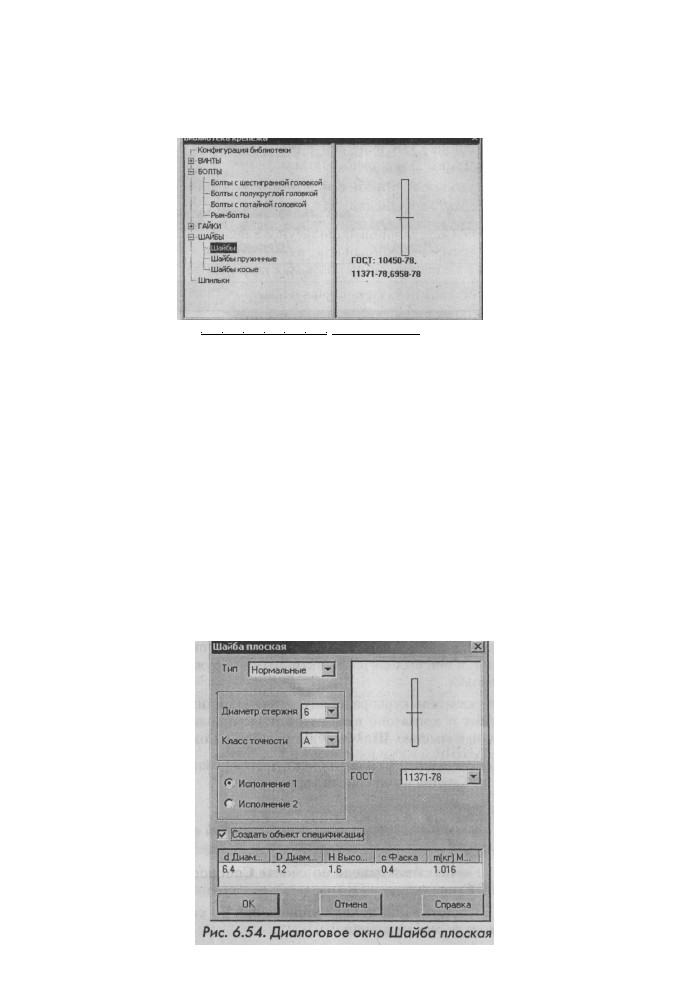

Это состояние системы показано на рис. 6.53.

• дважды щелкните по разделу Шайбы или нажмите клавишу Enter. По-

явится диалоговое окно Шайба плоская, показанное на рис. 6.54.

• установите в диалоговом окне Шайба плоская те значения, которые

приведены в окне. Это параметры шайбы для крепления стопорной

планки на Вилке, флажок Создать объект спецификации должен

быть включен;

• щелкните по кнопке ОК и закройте ненужные диалоговые окна;

Создание основной сборки 573

j

Рис. 6.53. Библиотека крепежа - Шайбы

• переместите указатель мыши с фантомом выбранной стандартной шай-

бы на лист чертежа и щелкните в произвольном месте;

• щелкните по кнопке Создать объект на Специальной панели управле-

ния. В окне Сборка появится выбранная шайба. Одновременно появит-

ся объект спецификации для выбранной шайбы.

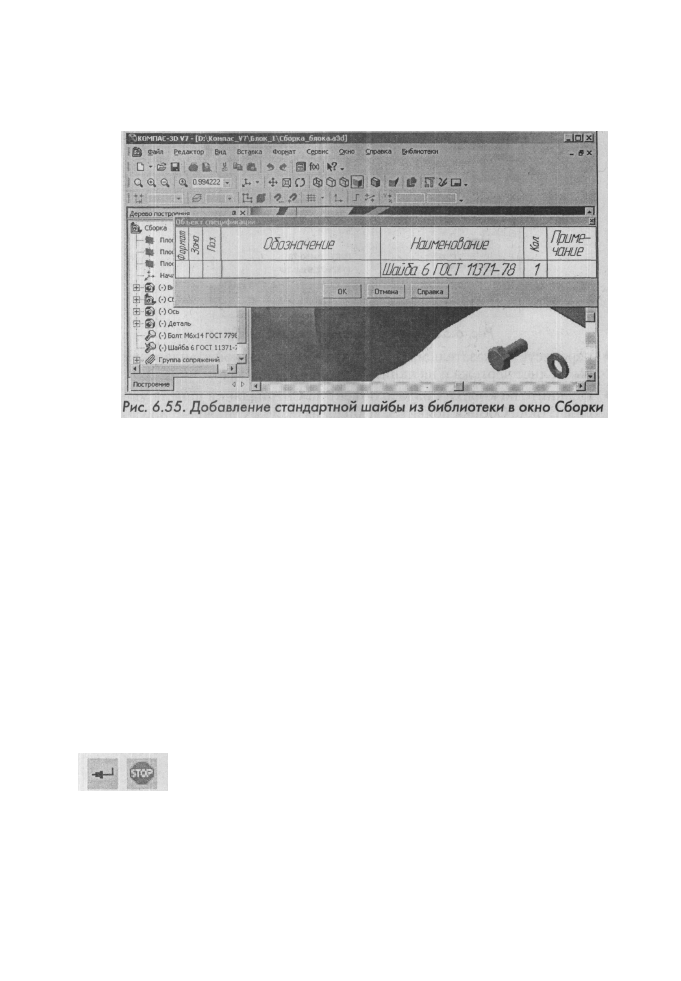

Это состояние системы показано на рис. 6.55.
Окно Объект спецификации пока можно убрать с экрана, щелкнув по

кнопке Закрыть, расположенной в правом верхнем углу окна Спецификации.

Пятый этап - создание подсборки из стандартных изделий Болта и Шай-

бы. Это можно выполнить с помощью команд Совпадение и Соосность:

• щелкните на Компактной панели по кнопке Совпадение для установ-

ления совпадения указываемых далее плоскостей. Появится Панель

свойств: Совпадение;

• переместите указатель курсора на плоскость Шайбы, обращенную к нам, по-

явятся пунктирный контур и щелкните мышью по выделенной плоскости;

574 Создание сборочных чертежей, сборок и спецификаций

щелкните на панели инструментов Вид по раскрывающемуся списку

Текущая ориентация, а в нем по пункту Справа;

переместите указатель курсора на линию внутренней плоскости голов-
ки болта и щелкните мышью. Тут же шайба переместится на плоскость,
на которой лежит и внутренняя плоскость головки болта, но не обяза-
тельно будет надета на болт;
щелкните на панели инструментов Вид по раскрывающемуся списку

Текущая ориентация, а в нем по пункту #ИзометрияХУ2 для облегче-

ния применения следующей операции сопряжения - Соосности;
щелкните на Компактной панели по кнопке Соосность. Появится Па-

нель свойств: Соосность;

переместите указатель курсора на цилиндрическую поверхность стерж-
ня болта и когда она выделится пунктирными окружностями щелкни-
те по ней мышью;
переместите указатель курсора на внутреннюю цилиндрическую пове-
рхность шайбы и когда она выделится пунктирными окружностями
щелкните по ней мышью. Шайба будет надета на Болт;

щелкните по кнопке Создать объект, а затем по кнопке Прервать ко-

манду на Специальной панели управления.

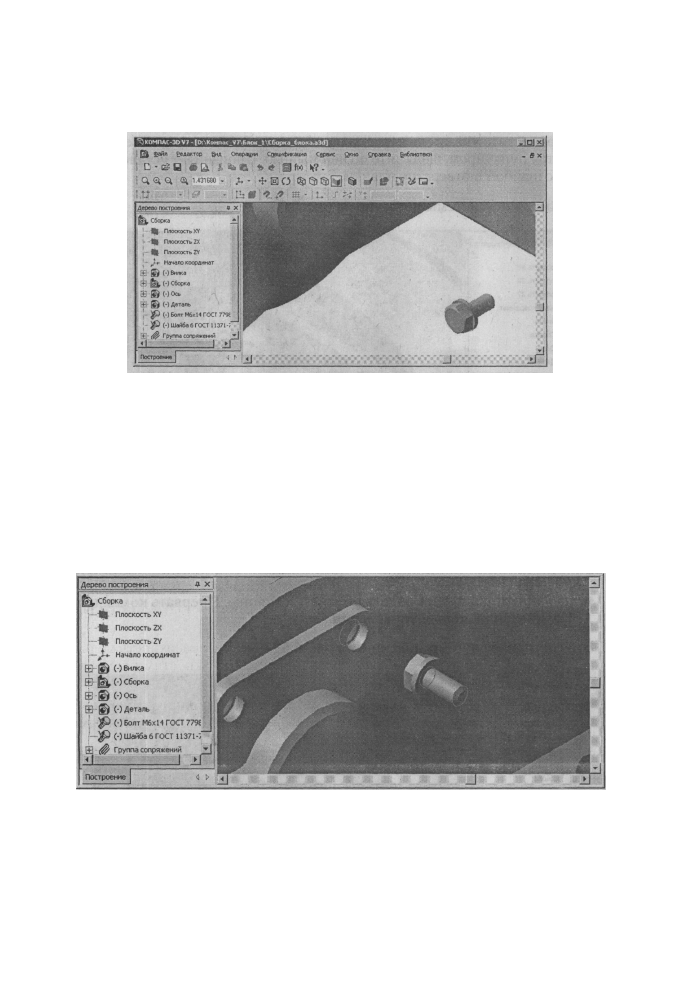

Результат этих действий показан на рис. 6.56.

Шестой этап - установка собранного болта с шайбой в место крепления

планки к проушине. Для этого:

• щелкните на Компактной панели по кнопке Соосность. Появится Па-

нель свойств: Соосность;

• щелкните на Специальной панели управления по кнопке Автосозда-

ние объекта, есди она включена;

Создание основной сборки 575

Рис. 6.56. Результат сборки стандартных изделий - болта с шайбой.

• переместите указатель курсора на цилиндрическую поверхность болта и

когда она выделится пунктирными окружностями щелкните по ней мышью;

• переместите указатель курсора на цилиндрическую поверхность право-

го отверстия в планке и, когда она выделится пунктирными окружнос-
тями, щелкните по ней мышью. Болт с шайбой переместится к отверс-
тию и установится соосно. Если у болта с шайбой будет другая ориен-
тация, то щелкните на Панели свойств по кнопке Прямая ориентация
или Обратная ориентация. Болт с шайбой повернется на 180 °.

Это состояние системы показано на рис. 6.57.

Рис. 6.57. Установка стандартных изделий - болта с шайбой соосно

Для вставки болта с шайбой в отверстие используем операцию сопряже-

ния - Совпадение. Для этого:

• щелкните на Компактной панели по кнопке Совпадение. Появится Па-

нель свойств: Совпадение;

• переместите указатель курсора на внешнюю плоскость шайбы и, когда

она выделится пунктирами, щелкните по ней мышью;

576 Создание сборочных чертежей, сборок и спецификаций

• переместите указатель курсора на плоскость планки и, когда она выде-

лится пунктиром, щелкните по ней мышью. Произойдет установка бол-

та с шайбой в отверстие планки.

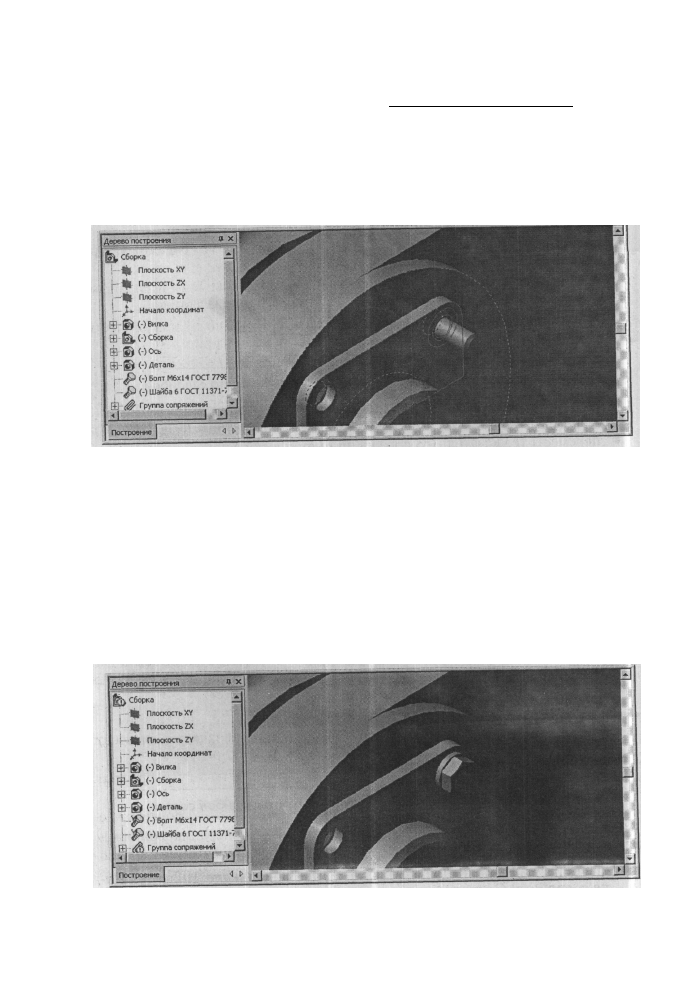

Это состояние системы показано на рис. 6.58

Рис, 6.58. Результат установки болта с шайбой после операции Совпадение

с прямой ориентацией

Как можно заметить, на рис. 6.58 требуется заменить ориентацию плоскос-

тей совпадения. Для этого:

• щелкните на Панели свойств: Совпадение в разделе Ориентация по

кнопке Обратная ориентация. Тут же изменится ориентация плоскос-
тей совпадения.

• щелкните по кнопке Создать объект и по кнопке Прервать команду на

Специальной панели управления.

Это состояние системы показано на рис. 6.59.

Рис. 6.59. Результат установки болта с шайбой после операции Совпадение

с обратной ориентацией

Создание основной сборки 577

Седьмой этап - копирование и вставка болта с шайбой в левое отверстие

планки:

• нажмите клавишу Ctrl и, удерживая ее в нажатом состоянии, щелкните

в Дереве построения по компонентам Шайба и Болт. Они выделятся

как в Дереве построения, так и в сборке;

• установите курсор на выделенных компонентах, нажмите левую кноп-

ку мыши и, удерживая ее нажатой, переместите указатель мыши, а

вместе с ним и фантом выделенных деталей - Болта и Шайбы в поло-

жение, которое было до их установки в сборку. Отпустите левую

кнопку мыши. Появится копия выделенных компонентов.

Для вставки болта с шайбой в левое отверстие планки выполните те же

действия, что и при вставке болта с шайбой в правое отверстие планки.

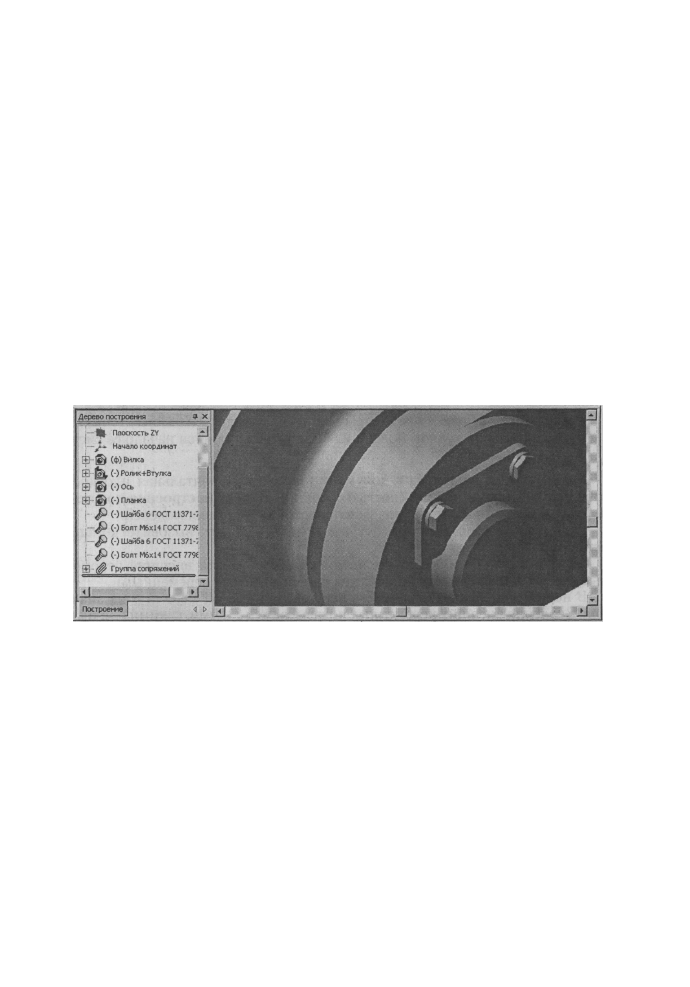

Это состояние системы показано на рис. 6.60.
В Дереве построения введены конкретные названия деталей сборки.

Рис. 6.60. Результат копирования бота с шайбой

6.7.4. Вставка в сборку одинаковых компонентов

Если в состав текущей сборки нужно ввести несколько одинаковых компо-

нентов (деталей или подсборок), вы можете вставить их следующим образом:

• выделите в Дереве построения нужный компонент или в окне Сборки;
• нажмите клавишу Ctrl и, удерживайте ее в нажатом состоянии, устано-

вите курсор на выделенном компоненте и, нажав левую кнопку мыши,

перемещайте курсор;

• в нужном месте отпустите кнопку мыши и кнопку на клавиатуре. Появит-

ся копия ранее выделенного компонента. В Дереве построения появится

пиктограмма, соответствующая типу компонента - деталь или подсборка.

Можно скопировать и установить компонент и другим способом:

• установите курсор на пиктограмме компонента в Дереве построения;

• нажмите левую кнопку мыши и, удерживая ее нажатой, переместите

курсор за пределы окна Дерева построения;

578 Создание сборочных чертежей, сборок и спецификаций

• нажмите и удерживайте нажатой клавишу Ctrl;
• в нужном месте отпустите кнопку мыши и кнопку на клавиатуре. Появит-

ся копия ранее выделенного компонента. В Дереве построения появится

пиктограмма, соответствующая типу компонента - деталь или подсборка.

Чтобы изменить расположение нового компонента, используйте команды

перемещения и поворота, а также команды наложения сопряжений.

6.7.5. Вставка в сборку моделей из библиотеки

Чтобы вставить компоненты из библиотеки в активный документ-сборку:

• выделите компонент в библиотеке и щелкните правой кнопкой мыши.

Появится контекстного меню;

• щелкните в контекстном меню по пункту Вставить. Можно также

дважды щелкнуть мышью по модели в окне библиотеки. В окне сборки

появится фантом вставляемой модели;

• щелкните мышью в том месте, где должна находиться базовая точка мо-

дели (базовой точкой модели из библиотеки является начало ее систе-

мы координат).

Модель будет вставлена в документ так, что ее фронтальная плоскость

совпадет с фронтальной плоскостью сборки. В Дереве построения появится

пиктограмма компонента из пользовательской библиотеки моделей.

Если необходимо вставить эту же модель еще раз, вызовите команду

вставки из библиотеки повторно.

Если вставляется библиотечная модель, содержащая внешние перемен-

ные, то на Панели свойств появляется панель работы с переменными.

В ней перечислены все внешние переменные данной модели и их значе-

ния. Значения внешних переменных показываются такими, какими они были

в момент последнего сохранения модели в библиотеке.

Если значения внешних переменных вставляемой модели не должны ме-

няться, выполняйте вставку в обычном порядке. Когда вставка закончена,

щелкните на Панели специального управления по кнопке Прервать команду.

В главном документе может быть несколько вставок одной и той же моде-

ли с разными значениями одних и тех же переменных (а, следовательно, с

разными размерами и топологией). Это возможно благодаря тому, что внеш-

ние переменные моделей и уравнения, связывающие их с другими перемен-

ными, хранятся в самой вставке. Так как каждая переменная управляет своей

частью сборки, они не вступают в конфликт, не «мешают» друг другу.

6.7.6. Создание компонента на месте

При создании сборки в КОМПАС-ЗЭ можно добавлять в нее готовые компо-

ненты с диска или создавать их, не выходя из текущего файла сборки, то есть

строить детали и подсборки в контексте сборки. При этом, в окне будут вид-

ны все остальные компоненты сборки. Они не будут доступны для редакти-

рования, но их элементы (грани, ребра, вершины, эскизы и др.) могут исполь-

зоваться в операциях создания новых компонентов.
