Создание сборочных чертежей 531

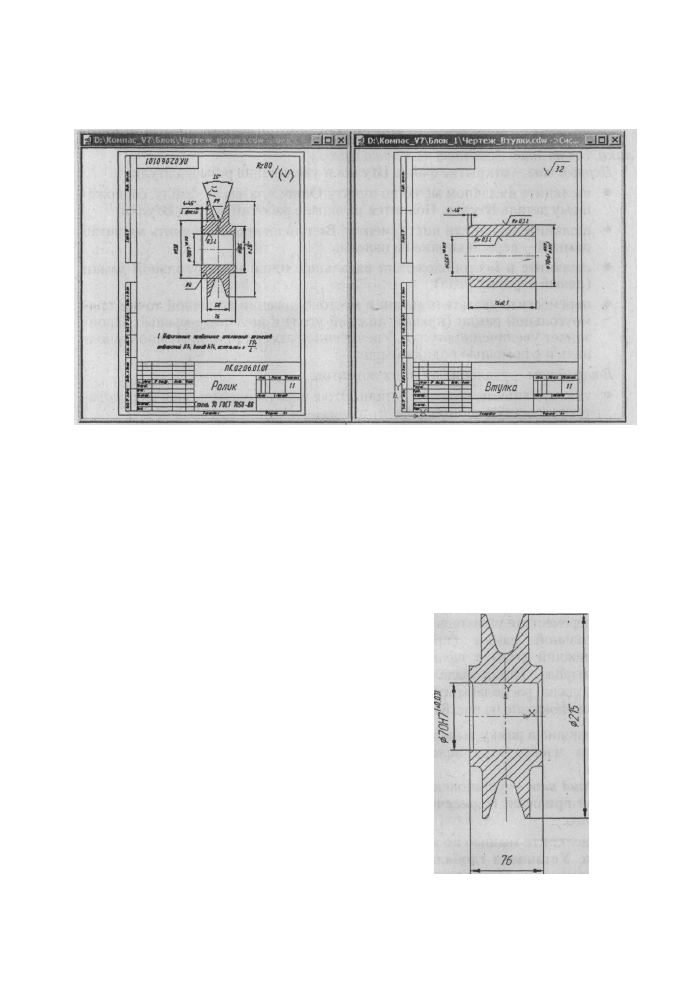

Рис, 6.1. Представление деталей перед созданием сборочного чертежа

Ролик^Втулка

• введите в диалоговом окне в поле Имя файла: имя нового документа,

например, Сб_чертеж или ПК.02.06.01.00.cdw;

• щелкните по кнопке Сохранить. На экране практически останутся те

же изображения деталей, только файл с роликом будет иметь только
что введенное имя, допустим, Сб чертеж;

• щелкните в окне с файлом Сб чертеж по кнопке Развернуть - средней

кнопке из трех, расположенных в пра-
вом верхнем углу текущего окна;

• увеличьте изображение Ролика во

весь экран и удалите все лишние раз-
меры и обозначения шероховатости.

Для удаления лишнего объекта на чертеже:

• увеличьте область, где расположен

лишний объект;

• щелкните по нему мышью для его вы-

деления. Объект выделится зеленым

цветом;

• нажмите клавишу Del. Выделенный

объект исчезнет с экрана.

После удаления всех лишних размеров и

обозначений шероховатости базовая деталь

Ролик будет выглядеть так, как показано на

  Р и с  6 Z

 Представление Ролика с

DHC 6 2 удаленными лишними размерами

и обозначениями шероховатости

532 Создание сборочных чертежей, сборок и спецификаций

Третий этап - перенос геометрии Втулки в окно сборочного чертежа Ро-

лика. Этот этап включает несколько шагов.

Первый шаг - открытие файла Втулка и увеличение размера втулки:

• щелкните в главном меню по пункту Окно, а затем по файлу, содержа-

щему деталь Втулка. Появится на экране рабочий чертеж Втулки;

• щелкните на панели инструментов Вид по кнопке Увеличить масштаб

рамкой - первой кнопке на панели;

• щелкните в местоположении начальной точки прямоугольной рамки

(левый верхний угол);

• переместите указатель мыши в местоположении конечной точки пря-

моугольной рамки (правый нижний угол) и щелкните мышью. Прои-

зойдет увеличение втулки. Увеличение размера втулки можно выпол-

нить и с помощью ролика мыши;

Второй шаг - удаление лишних объектов:

• удалите лишние объекты детали. Это в первую очередь знак шерохова-

тости и осевую линию. Для этого:

• нажмите клавишу Ctrl и, удерживая ее нажатой, щелкните по оси сим-

метрии, а затем по знаку шероховатости. Указанные объекты выделят-

ся зеленым цветом;

• нажмите клавишу Del. Выделенные объекты исчезнут с чертежа.
Остальные объекты могут быть удалены с помощью выделения Рамкой.

Для этого:

• щелкните в главном меню по пункту Выделить, а затем в выпадающем

меню по пункту Рамкой;

• щелкните в местоположении начальной точки прямоугольной рамки

(левый верхний угол);

• переместите указатель мыши в местоположении конечной точки прямоу-

гольной рамки (правый

нижний угол) и щелкните

мышью. Рамка выделения

должна располагаться так,

как показано на рис. 6.3.

Попавшие в рамку выделения

объекты изобразятся зеленым

цветом;

Третий шаг - установка гло-

бальной привязки Пересечение.

Для этого:

• щелкните мышью по кноп-

ке Установка глобальных

привязок. Появится диа-

логовое окно Установка

глобальных привязок;

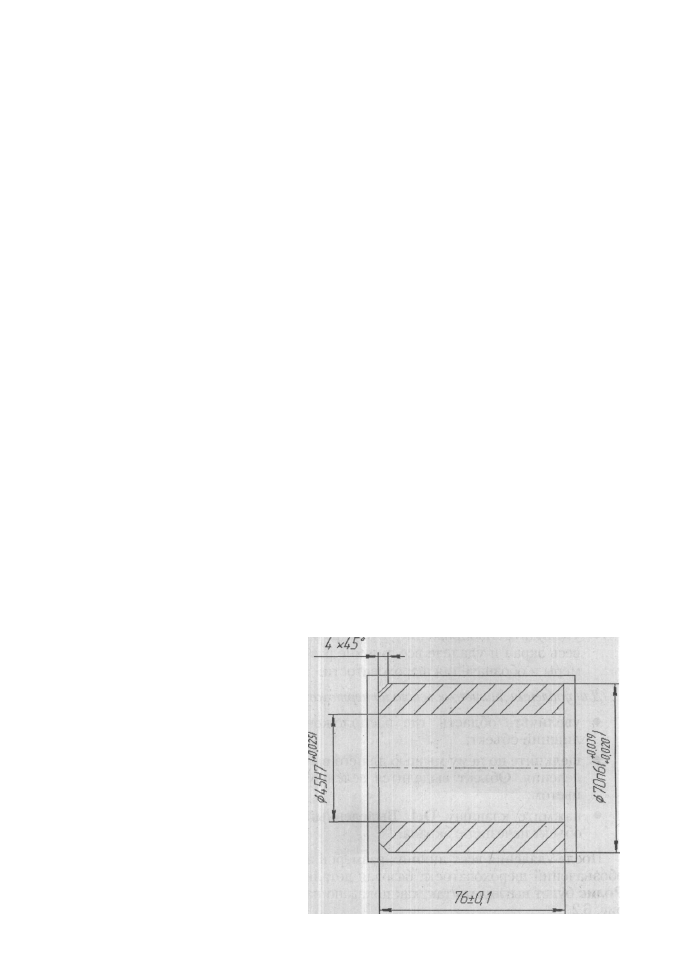

Рис. 6.3. Охват Втулки рамкой выделения

Создание сборочных чертежей 533

• щелкните мышью по привязке Пересечение, если перед ней нет галочки.

Четвертый шаг — копирование Втулки. Для этого:

• щелкните на панели инструментов Стандартная по кнопке Копиро-

вать - кнопке с изображением двух листов или нажмите комбинацию

клавиш Ctrl + Ins;

• переместите указатель мыши на середину левой торцевой линии Втул-

ки и щелкните мышью. Система выполнит копирование выделенных

объектов в буфер обмена данными. Никаких дополнительных сообще-

ний о завершении операции копирования в буфер система не выдает;

Пятый шаг'— открытие файла Сб-чертеж и вставка Вилки:

• щелкните в главном меню по пункту Окно, а затем по файлу, содержа-

щему базовую деталь Ролик. Появится чертеж Ролика на экране;

• увеличьте размер отверстия ролика, например, с помощью колесика мыши;

щелкните на панели инструментов Стандартная по кнопке Вставить

% и переместите указатель курсора, а вмести с ним и фантом втулки, в

среднюю точку левой бобышки Ролика, а затем щелкните мышью;

• щелкните по кнопке Прервать команду на Специальной панели управ-

ления или нажмите клавишу Esc. Втулка встанет в отверстие Ролика.

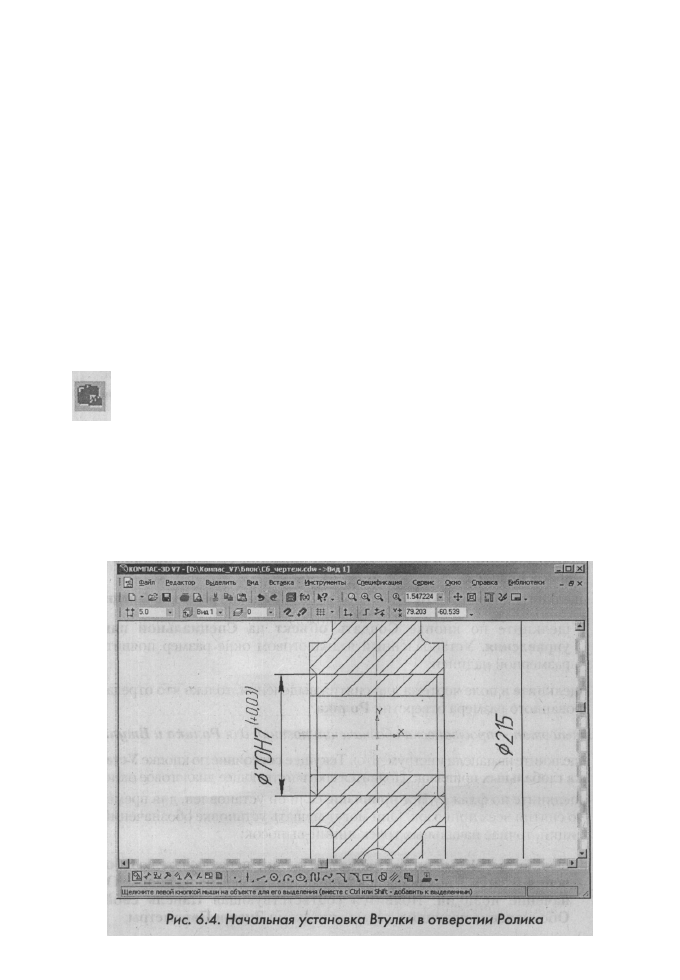

Это состояние системы показано рис. 6.4.

Шестой шаг — удаление лишних линий:

• нажмите клавишу Shift и, удерживая ее нажатой, щелкните по лишним ли-

ниям на сборочном чертеже. Лишние линии выделятся зеленым цветом;

• нажмите клавишу Del для удаления выделенных линий.

534 Создание сборочных чертежей, сборок и спецификаций

Четвертый этап - установка предельных отклонений деталей Ролик и

Втулка, находящихся в сборочном чертеже. Предельные отклонения дета-

лей, изображенных на чертеже в сборке указываются в виде дроби:

- в числителе - условное изображение поля допуска отверстия; ,
- в знаменателе - поле допуска вала - внешнего диаметра втулки.

г/7

Это может выглядеть так  7 0 — . Для этого:

пб

• щелкните дважды по размерной надписи диаметра отверстия Ролика. Раз-

мерная надпись, линия и выносные линии станут зеленого цвета. Однов-
ременно появится соответствующая Панель свойств: Линейный размер;

• щелкните дважды в Панели свойств по полю Текст для уточнения разме-

ра внутреннего диаметра втулки, так как построение втулки мы произво-
дили «на глазок». Появится диалоговое окно Задание размерной надписи;

• щелкните по флажкам Квалитет и Отклонения для их отключения;
• щелкните дважды в текстовом поле Текст после. Появится всплываю-

щее меню;

• щелкните во всплывающем меню по пункту Посадки в системе отверс-

тия. Появится второе всплывающее меню;

• щелкните во втором всплывающем меню по пункту Переходные по-

садки. Появится третье всплывающее меню;

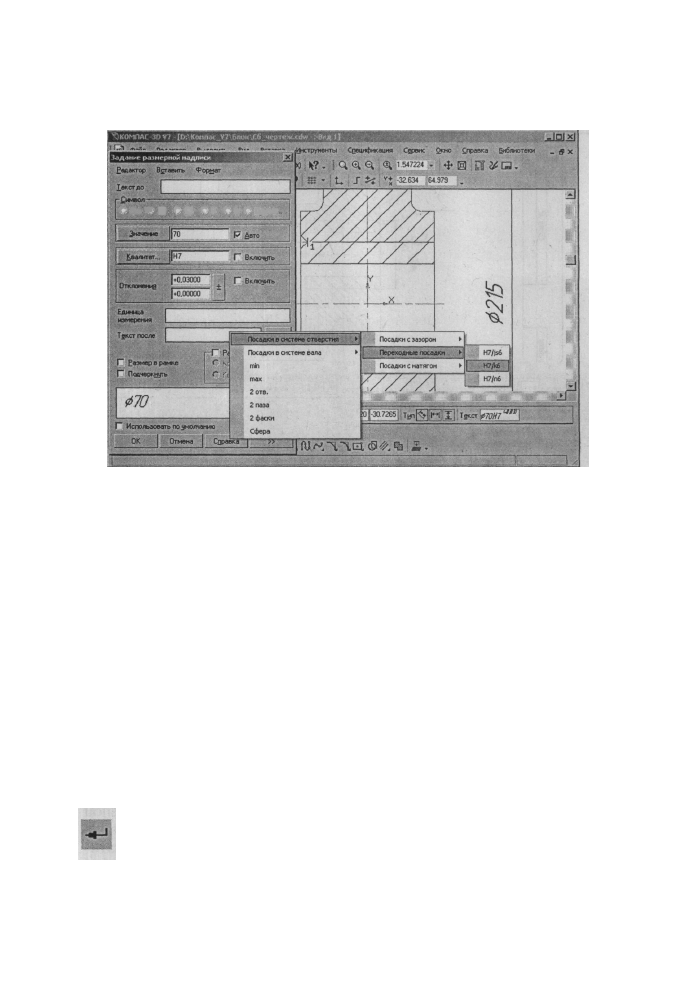

После этого система может выглядеть так, как показана на рис. 6.5.

• щелкните по посадке Н7/п6 в третьем всплывающем меню. Выбранная

посадка добавится в окне просмотра диалогового окна Задание раз-

мерной надписи;

• щелкните по кнопке ОК в диалоговом окне Задание размерной надписи;

щелкните по кнопке Создать объект на Специальной панели

управления. Установленный в диалоговом окне размер появится в
размерной надписи;

• щелкните в поле чертежа для снятия выделения, только что отредакти-

рованного размера отверстия Ролика.

Пятый этап - простановка обозначений позиций для Ролика и Втулки:

• щелкните на панели инструментов Текущее состояние по кнопке Установ-

ка глобальных привязок. Появится соответствующее диалоговое окно;

• щелкните по флажку Все привязки, если он установлен, для временно-

го снятия всех привязок. Они могут мешать установке обозначений по-
зиций, точнее начальных точек линий-выносок;

р щелкните на Компактной панели по кнопке-переключателю Обозна-

^ чения, а затем в появившейся панели инструментов по кнопке Обоз-

начение позиций. Появится соответствующая Панель свойств:

Обозначение позиций с двумя вкладками Знак и Параметры;

Создание сборочных чертежей 535

Г Нет ^ 0 Г П CR С м Г Другой

Рис. 6.5. Установка предельных отклонений деталей Ролик и

Втулка, находящихся в сборочном чертеже

щелкните в Панели свойств: Обозначение позиций по вкладке Параметры,

а на ней по раскрывающемуся списку Стрелка, а затем по пункту Точка;
щелкните в Панели свойств: Обозначение позиций по переключатель

Направление полки - Полка влево;
переместите указатель мыши на Ролик. В строке сообщений появится
подсказка:
Укажите точку, на которую указывает линия-выноска, или введите

ее координаты;

щелкните на Ролике в месте установки начальной точки линии-вынос-
ки, где-то в верхней части левой бобышки ролика. В строке сообщений
появится подсказка:
Укажите точку начала полки;
перенесите указатель мыши в месторасположение точки начала пол-

ки - влево вверх и щелкните мышью. Появится полка и фантом обоз-

начения позиции;

щелкните на Специальной панели управления по кнопке Создать

объект. Появится обозначение позиции для Ролика. Действие ко-

манды Обозначение позиций еще сохраняется;

щелкните на Втулке в месте установки начальной точки линии-вынос-

ки, в верхней левой части втулки, затем перенесите указатель мыши в

место расположения полки выносной линии и щелкните мышью;

536 Создание сборочных чертежей, сборок и спецификаций

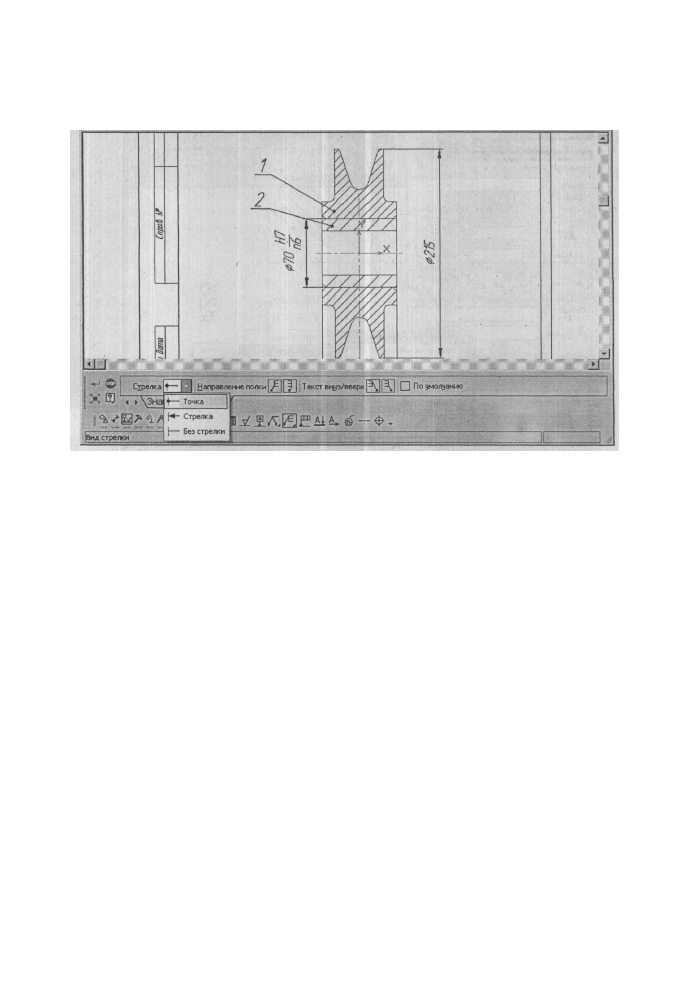

Рис. 6.6. Обозначения позиций для Ролика и

Втулки и Панель свойств: Обозначение позиций

• щелкните на Специальной панели управления по кнопке Создать объ-

ект. Появится обозначение позиции для Втулки.

Обозначения позиций для Ролика и Втулки могут выглядеть так, как по-

казаны на рис. 6.6.

В Панели свойств: Обозначение позиций на вкладке Параметры имеется

раскрывающийся список Стрелка, позволяющий выбрать тип стрелки для

обозначений маркировки, клеймения или позиционной линии-выноски.

Далее имеется переключатель Направление полки, позволяющий выбрать

направление отрисовки полки позиционной линии-выноски: Полка вправо

или Полка влево.

Имеется также переключатель Направление текста: Текст вниз или Текст

вверх, который позволяет выбрать направление добавления полок позицион-

ной линии-выноски: вниз или вверх.

Последняя опция По умолчанию при ее включении означает, что все теку-

щие настройки вкладки Параметры будут использоваться при создании следу-

ющих объектов данного типа до окончания сеанса работы. При выключенной

опции настройка распространяется только на текущий (создаваемый) объект.

На вкладке Знак имеются два сдвоенных поля для определения начальной

точки ответвления, на которую указывает линия-выноска, и точка начала

полки. При указании точек мышью их координаты определяются автомати-

чески и заносятся в эти поля. Третье поле Текст вызывает диалоговое окно

Введите текст, в котором вы можете ввести нужную надпись. Для вызова это-

го диалогового окна достаточно щелкнуть мышью в поле Текст.

Создание сборок 537

6.2. Создание сборок

Сборка - это трехмерная модель, объединяющая модели деталей, подсборок и

стандартных изделий (они называются компонентами сборки), а также ин-

формацию о взаимном положении компонентов и связях между параметрами

их элементов. Можно задать состав сборки, внося в нее новые компоненты или

удаляя существующие. Модели компонентов записываются в отдельных фай-

лах на диске. В файле сборки хранятся только ссылки на эти компоненты.

Можно указать взаимное положение компонентов сборки, задав парамет-

рические связи между их гранями, ребрами и вершинами (например, совпа-

дение граней двух деталей или соосность втулки и отверстия). Эти парамет-

рические связи называются сопряжениями.

6.2.1. Основные понятия и определения

Проектирование сборки может быть выполнено тремя способами: Снизу

вверх, Сверху вниз и Смешанным способом.

Проектирование сборки «снизу вверх» представляет собой процесс, при ко-

тором вначале создаются все компоненты сборки, затем производится их

сборка. Компоненты можно вставить в сборку, а затем установить требуемые

сопряжения между ними. Этот способ проектирования напоминает действия

слесаря-сборщика, последовательно добавляющего в сборку детали и узлы и

устанавливающего их взаимное положение.

Несмотря на кажущуюся простоту, такой порядок проектирования приме-

няется крайне редко и только при создании сборок, состоящих из небольшо-

го количества деталей. Это объясняется тем, что форма и размеры деталей в

сборках всегда взаимосвязаны. Для моделирования отдельных деталей с

целью последующей их «сборки» требуется точно представлять их взаимное

положение и топологию изделия в целом, вычислять, помнить (или специ-

ально записывать) размеры одних деталей, чтобы в зависимости от них уста-

навливать размеры других деталей.

Проектирование сборки «сверху внизу» представляет собой процесс, при

котором если компоненты еще не существуют, то их можно моделировать

прямо в сборке. При этом первый компонент (например, деталь) моделирует-

ся в обычном порядке, а при моделировании следующих компонентов ис-

пользуются существующие. Например, эскиз основания новой детали созда-

ется на грани существующей детали и повторяет ее контур, а траекторией

этого эскиза при выполнении кинематической операции становится ребро

другой детали. В этом случае ассоциативные связи между компонентами воз-

никают непосредственно в процессе построения, а впоследствии при редакти-

ровании одних компонентов другие перестраиваются автоматически.

Кроме автоматического возникновения ассоциативных связей, происхо-

дит и автоматическое определение большинства параметров компонентов,

что избавляет пользователя от необходимости помнить или самостоятельно

вычислять эти параметры. Например, толщина прокладки, создаваемой не-

посредственно в сборке, автоматически подбирается так, чтобы эта проклад-

ка заполняла пространство между деталями (при проектировании «снизу

538 Создание сборочных чертежей, сборок и спецификаций

вверх» пользователю пришлось бы вычислить расстояние между деталями и
задать соответствующую ему толщину прокладки). Если в результате редак-
тирования моделей расстояние между деталями изменится, то толщина прок-
ладки также изменится автоматически (если модель прокладки была постро-

ена отдельно, ее толщина остается постоянной и при перестроении соседних
деталей может оказаться, что прокладка не заполняет зазор между ними или,
наоборот, пересекает тела деталей).

Такой порядок проектирования предпочтителен по сравнению с проекти-

рованием «снизу вверх». Он позволяет автоматически определять параметры
и форму взаимосвязанных компонентов и создавать параметрические модели
типовых изделий.

Если применить предложенную в предыдущем разделе аналогию с про-

цессом черчения, можно сказать, что при проектировании «сверху вниз» вна-
чале создается сборочный чертеж изделия, и лишь затем (на его основе) -
чертежи деталей.

Смешанный способ проектирования сборки это наиболее часто используе-

мый способ проектирования, сочетающий в себе приемы проектирования
«сверху вниз» и «снизу вверх». В сборку вставляются готовые модели компо-
нентов, определяющих ее основные характеристики, а также модели станда-
ртных изделий. Например, при проектировании редуктора вначале создают-
ся модели отдельных деталей зубчатых колес, затем эти детали вставляются

в сборку и производится их компоновка. Остальные компоненты (например,
корпус, крышки и прочие детали, окружающие колеса и зависящие от их раз-
мера и положения) создаются «на месте» (в сборке) с учетом положения и

размеров окружающих компонентов.

Сопряжение - параметрическая связь между компонентами сборки, фор-

мируемая путем задания взаимного положения их элементов (например, па-
раллельности граней или совпадения вершин).

Компонент - деталь, подсборка или стандартное изделие, входящее в сос-

тав сборки.

Подсборка - сборка, входящая в состав текущей сборки.

6.2.2. Главное окно системы в режиме создания
Сборки

Для создания сборки необходимо перейти в режим работы системы со Сбор-

кой. Для этого:

• щелкните на панели инструментов Стандартная по кнопке под назва-

нием Создать - первой кнопке слева. Появится диалоговое окно Но-

вый документ. В диалоговом окне Новый документ имеются две вклад-

ки: Новые документы и Шаблоны;

• щелкните по вкладке Новые документы;
• щелкните на вкладке Новые документы по пиктограмме с названием

Сборка, а затем по кнопке ОК. Главное окно системы несколько преоб-

разуется и будет максимально настроено для работы со сборкой.

Создание сборок 539

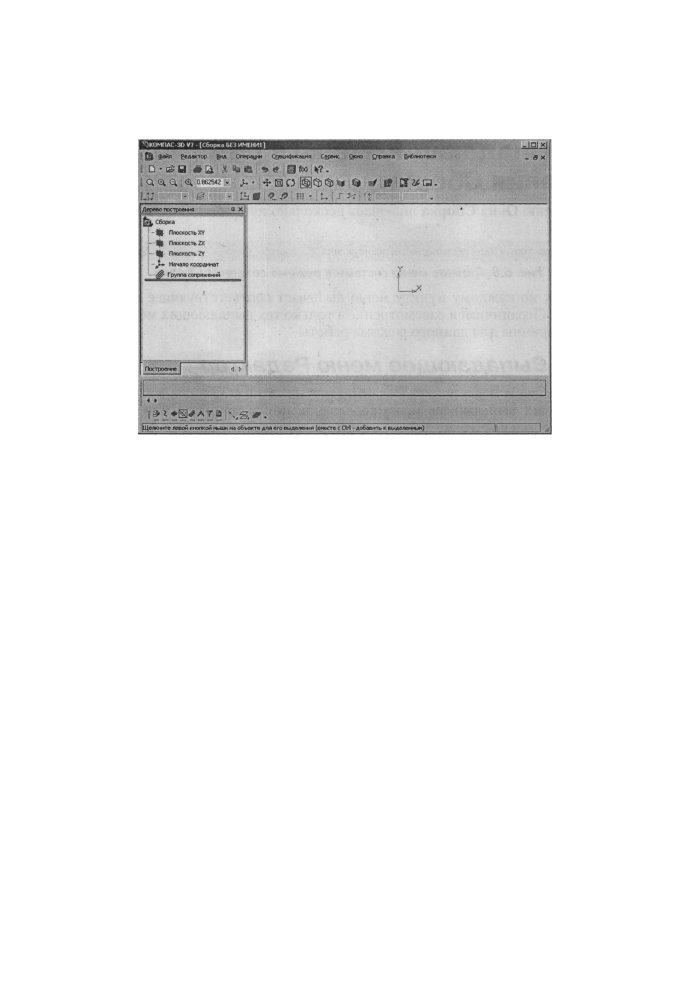

Рис. 6.7. Главное окно системы в режиме создания Сборки

Такое состояние системы показано на рис. 6.7.

Главное окно системы в режиме создания Сборки, кроме общих для сис-

темы элементов, содержит и свои специфические пункты меню, панели
инструментов, контекстные меню и другие дополнительные элементы. По-
этому перед началом создания Сборки рассмотрим подробнее интерфейс
главного окна системы в режиме работы со Сборкой. В верхней строке

главного окна дается название и номер версии системы - KOMIIAC-3D
V7. Далее в квадратных скобках указывается тип открытого документа -
полный путь (последовательность вложенных папок, определяющих поло-
жение файла на жестком диске) и имя файла (документа), с которым в нас-
тоящее время работает система. При работе системы в режиме Сборка
файл имеет расширение .a3d.

Во второй строке располагаются пункты главного меню. В третьей - пятой

строках расположены соответственно панели инструментов Стандартная,
Вид и Текущее состояние.

В середине экрана располагается рабочая область, в которой располагают-

ся по мере надобности те или иные документы.

В левой части, как правило, располагается Дерево построения. Ниже ра-

бочей области может располагаться, по мере необходимости Компактная па-
нель и Панель свойств.

Самая нижняя строка экрана - Строка сообщений (состояния). В этой

строке часто расшифровываются производимые в текущий момент действия.

Вид окна и режим работы системы зависит от вида документа, с которым

работает пользователь, и решаемых задач. Число и место установки панелей
инструментов на экране зависит от желания пользователя.

540 Создание сборочных чертежей, сборок и спецификаций

6.3 Выпадающие меню в режиме

создания Сборки

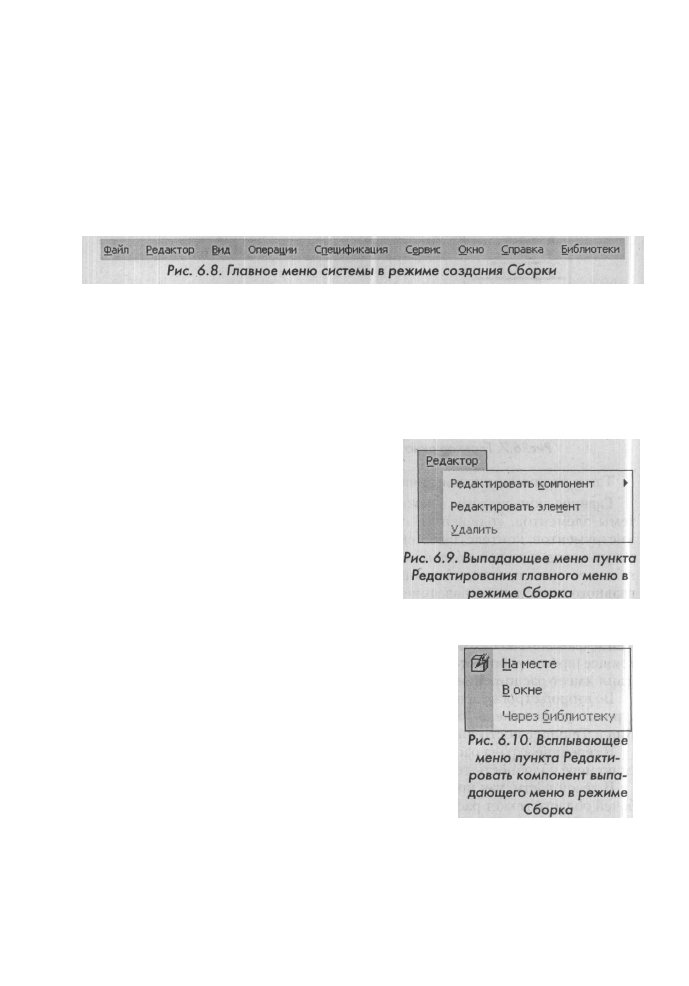

Главное меню Окна Сборка включает несколько пунктов меню, показанных
на рис. 6.8.

Файл Редактор Вид Операции Спецификация Сервис Окно Справка Библиотеки

Рис. 6.8. Главное меню системы в режиме создания Сборки

Щелчок по каждому пункту меню вызывает соответствующее выпадаю-

щее меню.-Ограничимся рассмотрением только тех выпадающих меню, кото-

рые специфичны для данного режима работы.

6.3.1. Выпадающее меню Редактор

Выбор в главном меню пункта Редактор или нажатие комбинации клавиш Alt

+ Р вызывает выпадающее меню редактирования компонента или элемента

Сборки, показанное на рис. 6.9.

Для выполнения того или иного

действия данного выпадающего меню необ-

ходимо вначале выделить редактируемый

или удаляемый объект (или объекты).

Выпадающее меню пункта Редактиро-

вания главного меню в режиме Сборка

включает трц пункта:

• Редактировать компонент вызыва-

ет всплывающее меню, показанное

на рис. 6.10.

Всплывающее меню включает три пункта:

- На месте начинает редактирование вы-

деленного компонента в текущем окне

создания сборки в окружении других

компонентов;

- В окне начинает редактирование ком-

понента сборки в отдельном окне, со-

держащем только этот компонент (без

остальных компонентов);

- Через библиотеку редактирует парамет-

ры компонента сборки, вставленного в

нее из прикладной библиотеки.

• Редактировать элемент изменяет параметры выделенного объекта;
• Удалить удаляет выделенный объект (формообразующий элемент, эскиз,

конструктивную ось, плоскость, компонент сборки и т.д.) или несколько

выделенных объектов. Если на удаляемом объекте базируются другие

объекты (например, на грани удаляемой детали изображен эскиз вырезан-

Выпадающие меню в режиме создании Сборки 541

ного из сборки элемента) или удаляемый объект участвует в сопряжени-

ях, то на экране появляется диалоговое окно Удалить объекты - с пре-

дупреждением. В диалоговом окне Удалить объекты перечисляются эле-

менты и сопряжения, которые затрагивает операция удаления. Вы може-

те отказаться от удаления или подтвердить его. Обратите особое внима-

ние на то, что отменить удаление объекта в документе-модели невозмож-

но. Поэтому командой удаления нужно пользоваться очень осторожно.

6.3.2. Выпадающее меню Операции

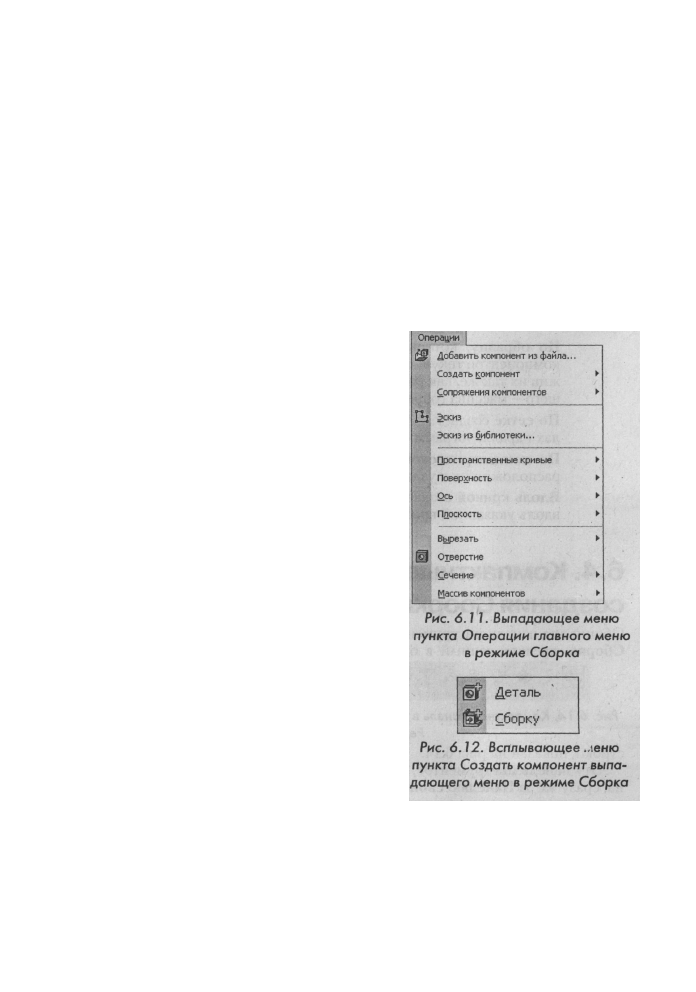

Выбор в главном меню пункта Операции или нажатие комбинации клавиш

Alt + ц вызывает выпадающее меню, изобра-

женное на рис. 6.11.

Меню предлагает следующие пункты:

• Добавить компонент из файла ... вы-

зывает знакомое нам диалоговое окно

Выберите модель для вставки в теку-

щую сборку деталь или подсборку, су-

ществующую в файле на диске;

• Создать компонент вызывает всплы-

вающее меню, показанное на рис. 6.12.

Всплывающее меню включает два пункта;

- Деталь начинает построение дета-

ли непосредственно в текущей

сборке;

- Сборку начинает построение подс-

борки непосредственно в текущей

сборке.

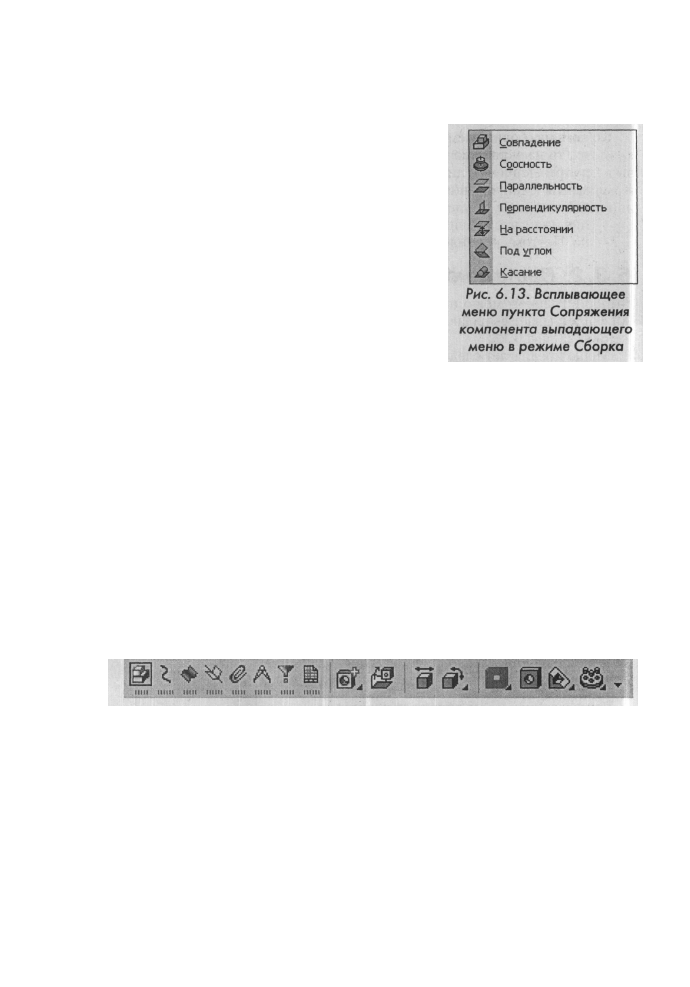

• Сопряжения компонентов вызывает

всплывающее меню, показанное на

рис. 6.13.

Всплывающее меню включает несколько

пунктов:

- Совпадение устанавливает совпа-

дение выделенных элементов;

- Соосность устанавливает совпаде-

ние осей выделенных элементов;
Параллельность устанавливает параллельность выделенных эле-

ментов;
Перпендикулярность устанавливает выделенные элементы перпен-

дикулярно друг к другу;

На расстоянии устанавливает выделенные элементы на заданном

расстоянии;

542 Создание сборочных чертежей, сборок и спецификаций

- Под углом располагает выделенные

элементы под заданным углом;

- Касание устанавливает касание выде-

ленных элементов.

Остальные пункты выпадающего меню, поч-

ти такие же, что и в режиме работы с Деталью.

Только вместо пункта Массив элементов введен

пункт Массив компонентов с соответствующим

всплывающим меню.

Всплывающее меню включает несколько

пунктов:

- По образцу, который создает массив

компонентов текущей сборки, располо-

жив их так же, как расположены объекты другого - уже существую-
щего - массива (образца);
По сетке создает массив компонентов сборки, расположив их в уз-

лах параллелограммной сетки;
По концентрической сетке создает массив компонентов сборки,

расположив их в узлах концентрической сетки;
Вдоль кривой создает массив компонентов сборки, расположив их

вдоль указанной кривой.

6.4. Компактные панели в режиме
создания Сборки

Общий вид панели инструментов Компактная панель в активном документе

Сборка, представленный в одном их возможных видов - горизонтальной

Рис. 6.14. Компактная панель в режиме создания Сборки с панелью инструментов

Редактирование сборки

строки, показан на рис. 6.14.

Эту панель инструментов, как правило, размещают в нижней части экра-

на, сразу же за Панелью свойств. Как мы уже знаем, состав Компактной па-

нели зависит от типа активного документа. Она состоит из двух частей. Одна

часть (левая, если она располагается горизонтально, или верхняя, если она

располагается вертикально) представляет собой набор кнопок-переключате-

лей для вызова той или иной панели инструментов. Вторая часть представля-

ет собой раскрытую ту или иную панель инструментов. Активизация тех или

иных панелей инструментов производится с помощью кнопок-переключате-

лей. На нашем рисунке активизирована кнопка Редактирование сборки и в

правой части раскрыта соответствующая панель инструментов.

Компактные панели в режиме создания Сборки 543

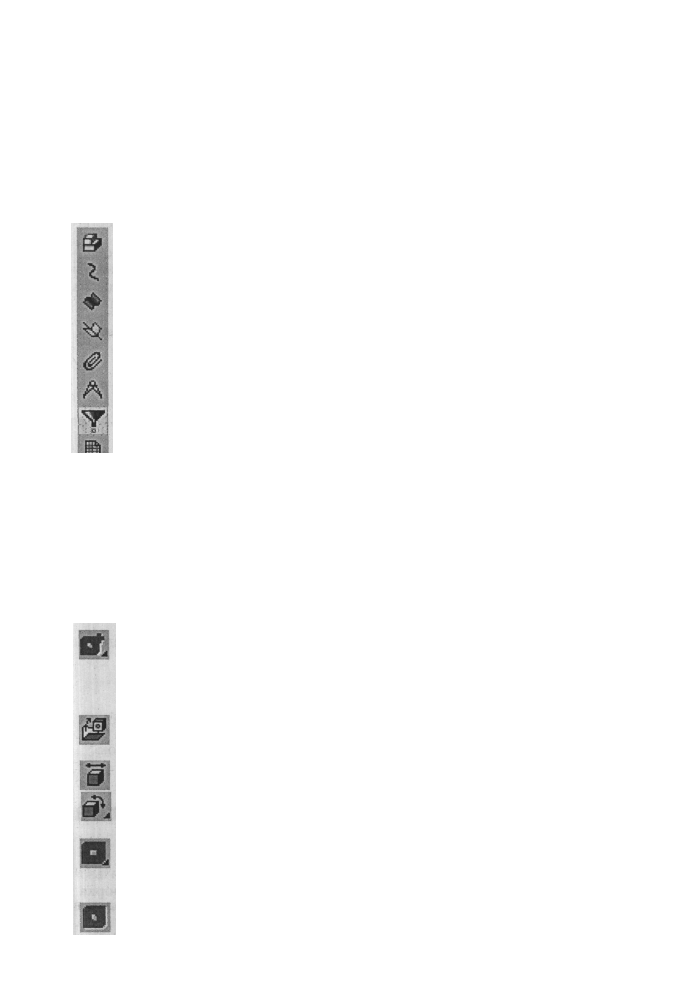

Компактная панель в режиме создания Сборки включает большой набор

кнопок-переключателей. Щелчок по кнопке-переключателю обеспечивает
вызов соответствующей панели инструментов, появляющейся в правой части

Компактной панели. Ниже представлены кнопки переключатели Компакт-

ной панели в режиме создания Сборки:

Редактирование сборки;

Пространственные кривые;

Поверхности;

Вспомогательная геометрия;

Сопряжения;

Измерения (3D);

Фильтры;

Спецификация.

Компактная панель в режиме работы со Сборкой практически такая же,

как и в режиме работы с Деталью, за исключением двух кнопок - первой
кнопки-переключателя Редактирование сборки, вызывающей соответствую-
щую панель инструментов, и пятой кнопки - Сопряжения, вызывающая па-
нель инструментов Сопряжения.

Компактная панель в режиме работы со Сборкой с активной кнопкой Ре-

дактирование сборки (см. рис. 6.14) включает в панель инструментов следую-

щий набор кнопок:

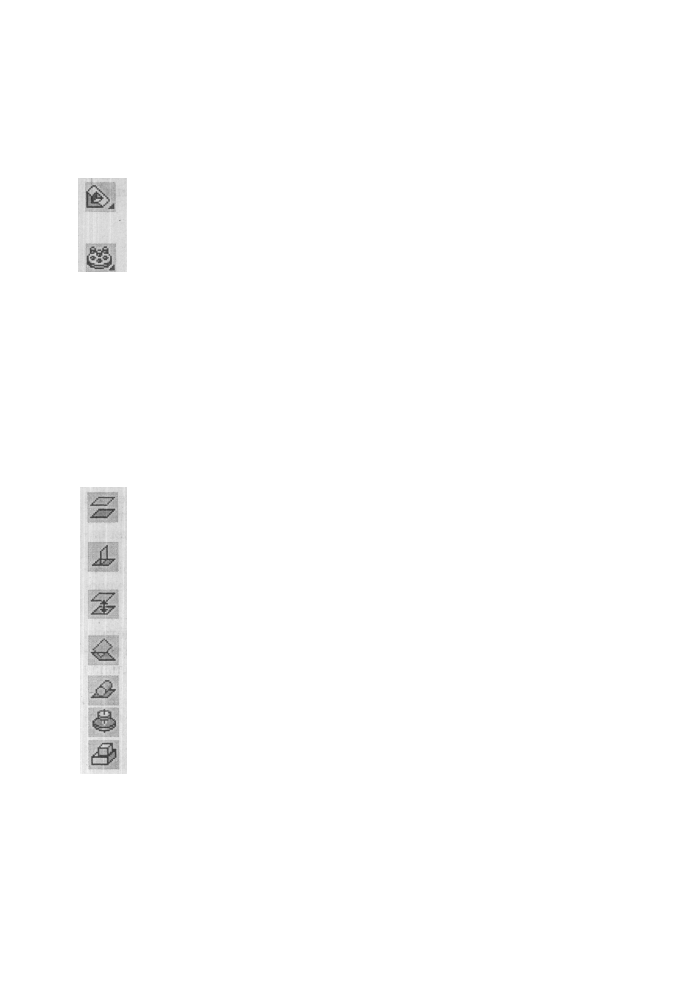

Создать компонент - Деталь позволяет начать построение детали
непосредственно в текущей сборке. Эта кнопка доступна, если в теку-
щей модели выделен какой-либо плоский объект (вспомогательная
или проекционная плоскость или плоская грань);

Добавить компонент из файла... позволяет вставить в текущую сбор-

ку деталь или подсборку, существующую в файле на диске;

Переместить компонент позволяет переместить компонент сборки;

Повернуть компонент вокруг центральной точки позволяет повернуть

компонент вокруг центральной точки его габаритного параллелепипеда;

Вырезать выдавливанием позволяет вырезать из модели формообра-
зующий элемент, представляющий собой тело выдавливания. Коман-

да доступна, если выделен один эскиз;

Отверстие позволяет создать круглое отверстие со сложным профи-

лем. Перед вызовом команды требуется выделить плоский объект

544 Создание сборочных чертежей, сборок и спецификаций

(плоскую грань детали, вспомогательную или конструктивную плос-
кость), на котором должно располагаться отверстие;

Сечение поверхностью позволяет удалить часть модели, находящуюся

по одну сторону пересекающей эту модель поверхности - вспомогатель-

ной или проекционной плоскости или импортированной поверхности;

jgeg.- Массив компонентов по образцу позволяет создать массив компонен-

^^ тов текущей сборки, расположив их так же, как расположены объекты

другого - уже существующего - массива (образца). Созданный массив

компонентов будет иметь те же параметры, что и массив-образец.

Компактная панель в режиме создания Сборки с активной кнопкой-

переключателем Сопряжения показана на рис. 6.15.

Рис. 6.15. Компактная панель в режиме создания Сборки

с панелью инструментов Сопряжения

Эта панель включает следующий набор кнопок:

Параллельность позволяет установить параллельность выбранных эле-
ментов;

Перпендикулярность позволяет установить выбранные элементы

перпендикулярно друг другу;

На расстоянии позволяет установить выбранные элементы на задан-

ном расстояний друг от друга;

Под углом позволяет установить выбранные элементы под заданным
углом друг к другу;

XX Касание позволяет установить касание выбранных элементов;

Дк Соосность позволяет установить соосность выбранных элементов;

Совпадение позволяет установить совпадение выбранных элементов.

6.5. Настройка изображения объектов
Сборки

Настройка изображения объектов текущей сборки производится с использо-

ванием диалогового окна Параметры с открытой вкладкой Текущая сборка.

В левой части вкладки располагаются три пункта: Свойство плоскостей

проекций, Свойства объектов и Точность отрисовки. В правой части в зави-

Настройка изображения объектов Сборки 545

симости от выбранного пункта появляются соответствующие панели, на ко-

торых можно установить определенные параметры.

в. 5.7. Настройка плоскостей проекций

Для настройки плоскостей проекций:

• щелкните в главном меню по пункту Сервис в режиме создания Сбор-

ки. Появится выпадающее меню;

• щелкните в выпадающем меню по пункту Параметры. Появится диало-

говое окно Параметры с открытой вкладкой Текущая сборка;

• щелкните по пункту Свойства плоскостей проекций. В правой части

появится панель - Свойства объекта, показанная на рис. 6.16.

ШШШШШШШШШШШШ; Ш

Система! Новые документы Текущая сборка | Текущее окно |

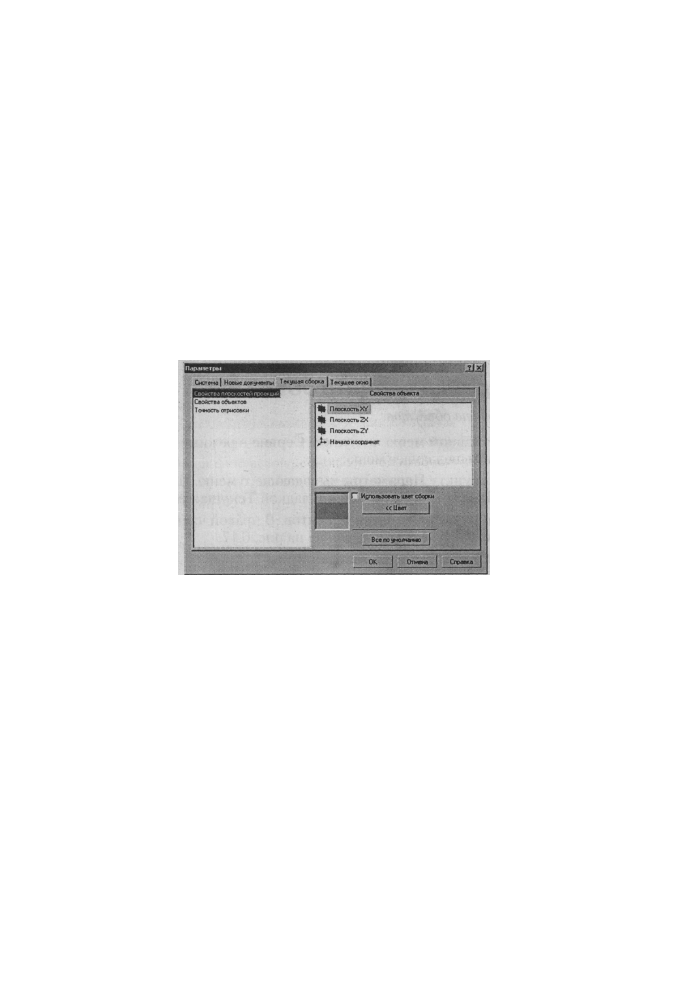

РИС. 6.16. Диалоговое окно Параметры с открытой вкладкой

Текущая сборка и панелью Свойства объекта

Панель Свойства объекта позволяет задать цвет изображения плоскостей

проекций и обозначения начала координат. В панели Свойства объекта дан
список объектов, имя и цвет которых можно настроить: три плоскости проек-
ций и обозначение начала координат.

Чтобы переименовать плоскость или начало координат:

• щелкните по текущему названию плоскости или по началу координат.

Произойдет выделение выбранного объекта;

• щелкните еще раз по выделенной плоскости или началу координат.

Название выделенного объекта возьмется в рамку;

• введите новое название нажмите клавишу Enter для его подтвержде-

ния или щелкните мышью в свободном месте диалогового окна;

• щелкните по кнопке ОК и введенные таким образом названия плоскос-

тей проекций и начала координат будут тут же отображены в Дереве

построения текущей сборки.

Плоскости показываются на экране условно - в виде прямоугольников,

546 Создание сборочных чертежей, сборок и спецификаций

лежащих в этих плоскостях. Можно установить разные цвета для отображе-

ния в главном окне сборки начала координат и каждой из плоскостей проек-

ций (по умолчанию плоскости проекций отображаются зеленым цветом).

Опция Использовать цвет сборки во включенном состоянии обеспечивает

всем элементам выбранного типа отображаться цветом детали. Выключите эту

опцию, если цвет элементов выбранного типа должен отличаться от цвета детали.

Кнопка Цвет предназначена для выбора цвета выбранного объекта. Кноп-

ка доступна, если выключена опция Использовать цвет сборки.

Кнопка Все по умолчанию при щелчке по ней восстанавливает цвет по

умолчанию для всех типов элементов. Изменения настройки отображения

элементов модели отображаются в окне просмотра. Задав параметры изобра-

жения, щелкните по кнопке ОК. Для выхода из диалога без изменения наст-

роек щелкните по кнопке Отмена.

6.5.2. Настройка свойств объектов

Для настройки свойств объектов:

• щелкните в главном меню по пункту Сервис в режиме создания сбор-

ки. Появится выпадающее меню;

• щелкните по пункту Параметры выпадающего меню. Появится диало-

говое окно Параметры с открытой вкладкой Текущая сборка;

• щелкните по пункту Свойства объектов. В правой части появится па-

нель - Свойства объекта, показанная на рис. 6.17.

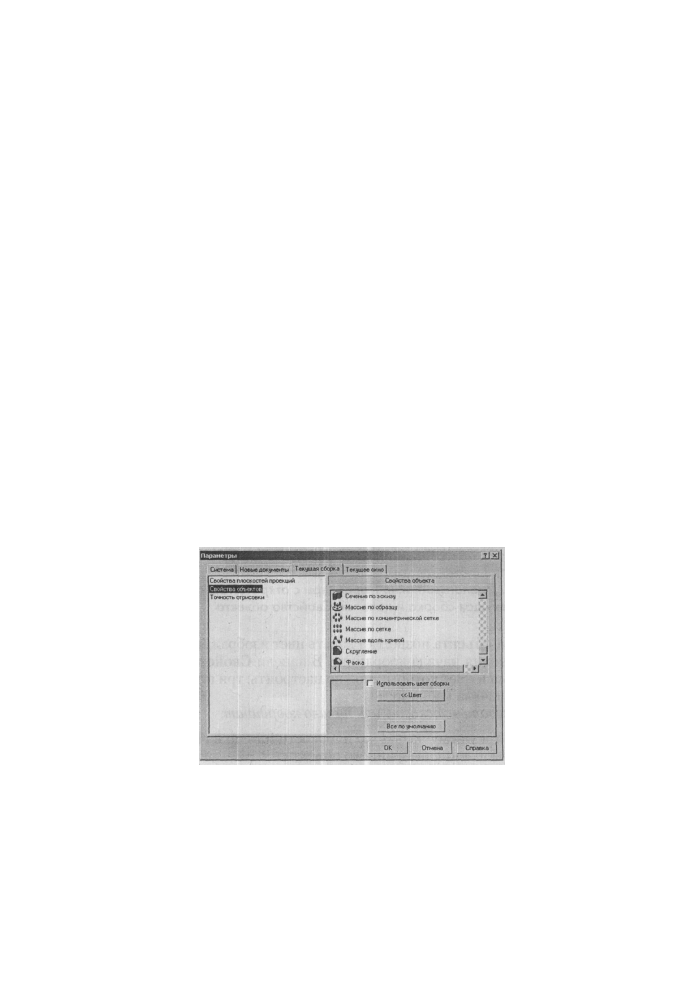

Рис. 6.17. Диалоговое окно Параметры с открытой вкладкой Текущая сборка и па-

нелью Свойства объекта

Панель Свойства объекта позволяет задать цвет и имя большинству объ-

ектов из списка объектов. Кроме того, у всех у них можно изменить имя. В

списке объектов перечислены все типы элементов модели. Рядом с названи-

ем элемента показана пиктограмма, соответствующая ему в Дереве построе-

ния. По умолчанию оси и плоскости показываются голубым цветом, прими-

тивы, не задействованные в выполнении операций - цикламеновым, а фор-
