Компактная панель в режиме Технические требования 515

Сохранить блок - сохраняет выделенный фрагмент текста в отдель-

ном файле в формате текстового документа КОМПАС (*.kdw) или

текстового файла (*.txt).

5.5. Компактная панель
в режиме Технические требования

Общий вид панели инструментов Компактная панель в активном документе

Технические требования, представленный в одном их возможных видов -

горизонтальной строки, показан на рис. 5.51.

Ш-Ш % АЬ Ш W §• •

 NS-  N S

 Ng g • H  4 i | .

Рис. 5.5 ?. Компактная панель в режиме Технические требования

Первая часть Компактной панели в активном документе Технические тре-

бования, содержит набор кнопок-переключателей, а точнее первые две кноп-

ки, обеспечивающих появление соответствующих панелей инструментов:

Форматирование;
Вставка в текст.

5.5.1, Компактная панель
с открытой панелью Форматирование

Компактная панель с активной кнопкой переключателем Форматирование
показана на рис. 5.52.

Для выхода из команды, введенной кнопкой на инструментальной панели,

щелкните по кнопке Прервать команду на Панели специального управления

или нажмите клавишу Esc.

Панель инструментов Форматирование включает следующий набор кнопок:

Шрифт - раскрывающийся список, из которого можно
выбрать шрифт выделенного или набираемого текста;

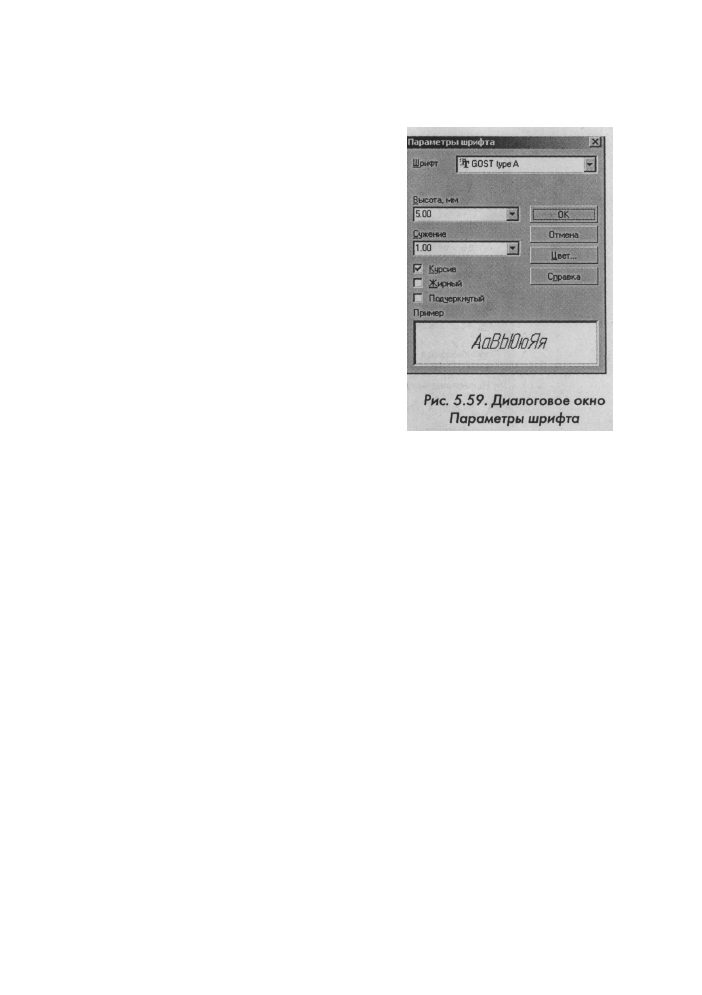

Высота символов - выводит на экран диалоговое окно Параметры

шрифта, в котором можно произвести настройки параметров шрифта;

Высота символов - раскрывающийся список для выбора высо-

ты символа;

516 Оформление чертежа

Сужение символов - выводит на экран диалоговое окно Параметры

шрифта, в котором можно произвести сужение символов выделенно-

го или набираемого текста;

Сужение - раскрывающийся список для сужения символа;

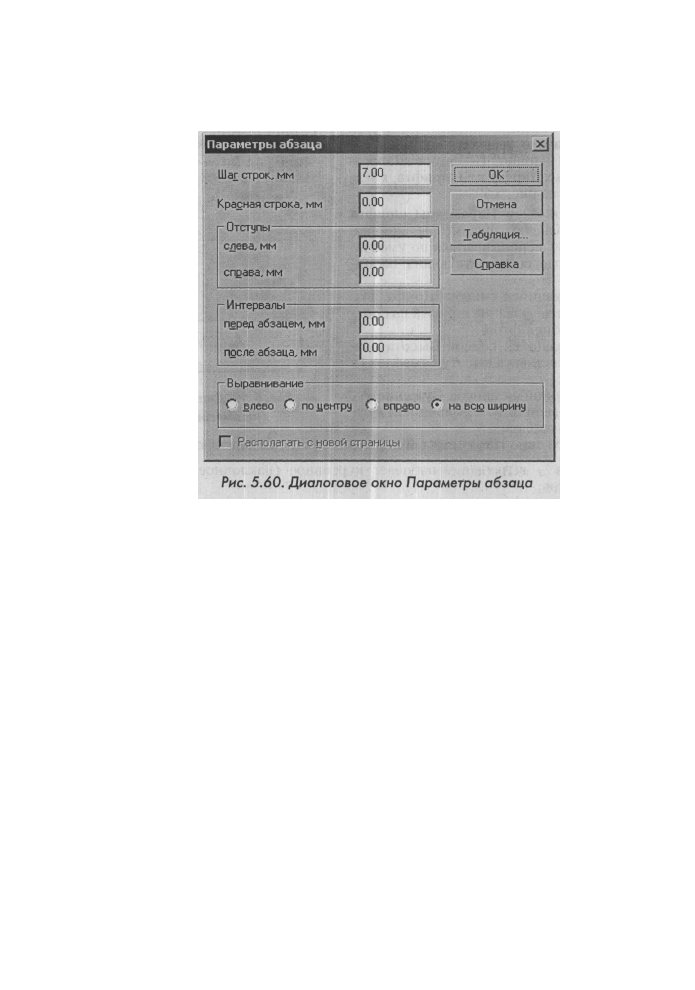

Шаг строк - выводит на экран диалоговое окно Параметры абзаца, в
котором можно обеспечить управление шагом строк текста в текущем
или выделенных абзацах;
Курсив - назначает или отменяет курсивное начертание выделенно-

го или набираемого заново текста;
Полужирный назначает или отменяет жирное начертание выделен-
ного или набираемого заново текста;
Подчеркнутый - назначает или отменяет подчеркивание выделенно-

го или набираемого заново текста;
Цвет текста - вызывает панель для выбора цвета символов выделен-

ного или набираемого заново текста:
Выровнять влево - выравнивает выделенные или набираемые заново
абзацы текста по левому краю;
Центрировать - выравнивает выделенные или набираемые заново

абзацы текста по центру;
Выровнять вправо - выравнивает выделенные или набираемые зано-

во абзацы текста по правому краю;
Выровнять по ширине - выравнивает выделенные или набираемые

заново абзацы текста по ширине;
Установить нумерацию - устанавливает или отменяет нумерацию

выделенных или набираемых заново абзацев.

5.5.2. Компактная панель
с открытой панелью Вставка в текст

Компактная панель с активной кнопкой-переключателем Вставка в текст
показана на рис. 5.51.

Панель инструментов Вставка в текст включает в себя следующий набор

кнопок:

Файл... - вставляет блок текста - содержимое внешнего файла *.txt

или файла в формате текстового документа КОМПАС (*.kdw) в теку-

щий документ, начиная с текущей позиции курсора. После вызова ко-

манды на экран выводится диалоговое окно Выберите файл для отк-

рытия;

Сохранить блок - сохраняет выделенный фрагмент текста в отдель-

ном файле в формате текстового документа КОМПАС (*.kdw) или

текстового файла (*.txt). Вызывает на экран диалоговое окно для за-

дания имени файла для записи блока;

Компактная панель в режиме Технические требования 517

Вставить текстовый шаблон - открывает текстовый шаблон, чтобы

скопировать в набираемый текст нужные разделы из этого шаблона.

Одновременно могут быть открыты несколько различных шаблонов.

Каждый шаблон отображается в своем собственном окне. Вызывает

на экран окно Библиотекаря текстовых шаблонов;

Спецзнак... - вызывает на экран диалоговое окно Спецз-

нак, которое позволяет вставлять в текст (начиная с теку-

)

р ( у

щего положения курсора) специальные знаки, отсутствующие в

обычных наборах шрифтов (знак диаметра, различные символы для

технологических обозначений и т.д.);

Символ - вызывает диалоговое окно Символ, которое позволяет

вставлять в текст (начиная с текущего положения курсора) символы,

недоступные для ввода с клавиатуры;
Вставить дробь (малой высоты) - объявляет выделенный или наби-

раемый заново текст дробью малой высоты (с высотой шрифта, рав-

ной около 45% от установленной высоты обычного текста);
Вставить дробь (средней высоты) - объявляет выделенный или на-

бираемый заново текст дробью средней высоты (с высотой шрифта,

равной около 67% от установленной высоты обычного текста);
Вставить дробь (нормальной высоты) - объявляет выделенный или

набираемый заново текст дробью нормальной высоты (с высотой

шрифта, равной установленной высоте обычного текста);
Вставить индекс (малой высоты) - объявляет выделенный или наби-

раемый заново текст, состоящим из индексов малой высоты (с высотой

шрифта, равной около 45% от установленной высоты обычного текста);
Вставить индекс (средней высоты) - объявляет выделенный или на-

бираемый заново текст, состоящим из индексов средней высоты (с

высотой шрифта, равной около 67% от установленной высоты обыч-

ного текста);
Вставить индекс (Нормальной высоты) - объявляет выделенный или

набираемый заново текст, состоящим из индексов нормальной высоты

(с высотой шрифта, равной установленной высоте обычного текста);

Вставить надстроку (увеличенной высоты) - объ-
являет выделенный или набираемый заново текст,

состоящим из основания с над- и подстрокой (высота шрифта осно-

вания увеличена и составляет около 150% от установленной высоты

обычного текста);
Вставить надстроку (нормальной высоты) - объявляет выделенный

или набираемый заново текст, состоящим из основания с над- и

подстрокой (высота шрифта основания равна установленной высоте

обычного текста);
Таблица - позволяет вставить в текст (начиная с текущего положе-

ния курсора) таблицу произвольной структуры. Вызывает на экран

диалоговое окно, в котором следует назначить параметры создавае-

мой таблицы;

518 Оформление чертежа

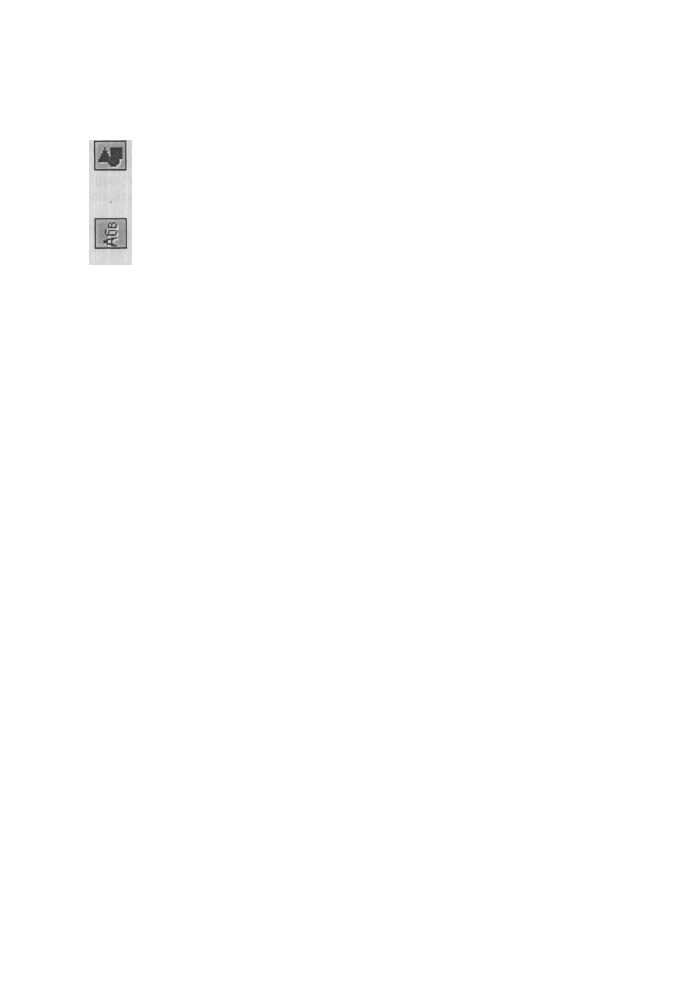

Вставить фрагмент - позволяет вставить в текст (начиная с текуще-
го положения курсора) чертеж или фрагмент КОМПАС. Вызывает на
экране диалоговое окно, в котором нужно выбрать имя файла. Затем

следует задать параметры вставки чертежа или фрагмента в текст;
Вставить вертикальный текст - позволяет вставить в таблицу (начи-
ная с текущего положения курсора) вертикально расположенные
строки текста. В текущей позиции курсора открывается прямоуголь-

ное поле ввода текста. После того, как текст (он может состоять из
нескольких строк) введен, щелкните левой кнопкой мыши за преде-
лами поля ввода - текст будет размещен вертикально.

5.6. Ввод Технических требований
на чертеж

Ввод технических требований на чертеж можно выполнить несколькими способами.

Первый способ - ввод технических требований с клавиатуры:

Например, для чертежа Чертеж_ролика можно ввести такое техническое

требование:

Неуказанные предельные отклонения размеров

Если вводимая строка по ширине не поместится в габаритную рамку текс-

та, то система автоматически вставит пустую новую строку. Таким образом,

клавишу Enter вы должны нажимать только в конце абзаца.

Если введенные вами строки помещаются внутри габаритной рамки, то

система сформирует одну страницу технических требований, если же нет, то
система выполнит автоматическое разбиение текста на страницы.

Если, с точки зрения системы, на листе нет достаточно места для размеще-

ния страницы, то они автоматически переносятся влево за границы листа и
вам потребуется задать их положение вручную.

Второй способ - ввод технических требований из текстовых шаблонов:

• щелкните в главном меню по пункту Вставка, а затем в выпадающем

меню по пункту Текстовый шаблон. Появится Диалоговое окно Текс-

товые шаблоны;

• щелкните в дереве шаблонов, по знаку + (плюс) перед пунктом Техни-

ческие требования для его раскрытия;

• щелкните по пункту Общие требования. В правом верхнем окне поя-

вится список общих требований;

• найдите в правом верхнем окне, например, пункт Неуказанные пре-

дельные отклонения и щелкните по пиктограмме этого пункта. Пункт

выделится, а перед пунктом появится галочка - знак того, что данный
пункт выбран для последующего переноса на лист чертежа. В нижнем
правом окне - Окне просмотра вы увидите информацию, которая соот-
ветствует выбранному пункту. Это может выглядеть так, как показано
на рис. 5.53.

Ввод технических требований на чертеж 519

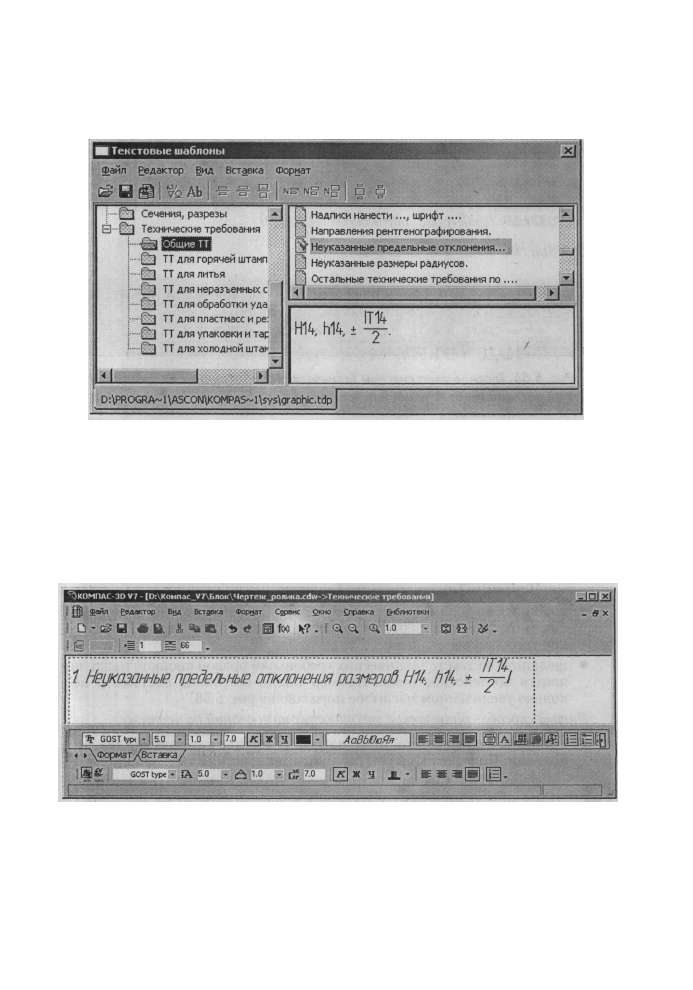

Рис. 5.53. Диалоговое окно Текстовые шаблоны с открытым списком

Общие ТТ и выбранным пунктом Неуказанные предельные отклонения

щелкните по кнопке Вставить в документ - третьей кнопке на панели

инструментов диалогового окна Текстовые шаблоны. Информация,

имевшаяся в Окне просмотра этого диалогового окна, скопируется в

окно Технические требования в то место, где находился курсор. Само

диалоговое окно Текстовые шаблоны исчезнет с экрана. Это состояние

системы показано на рис. 5.54.

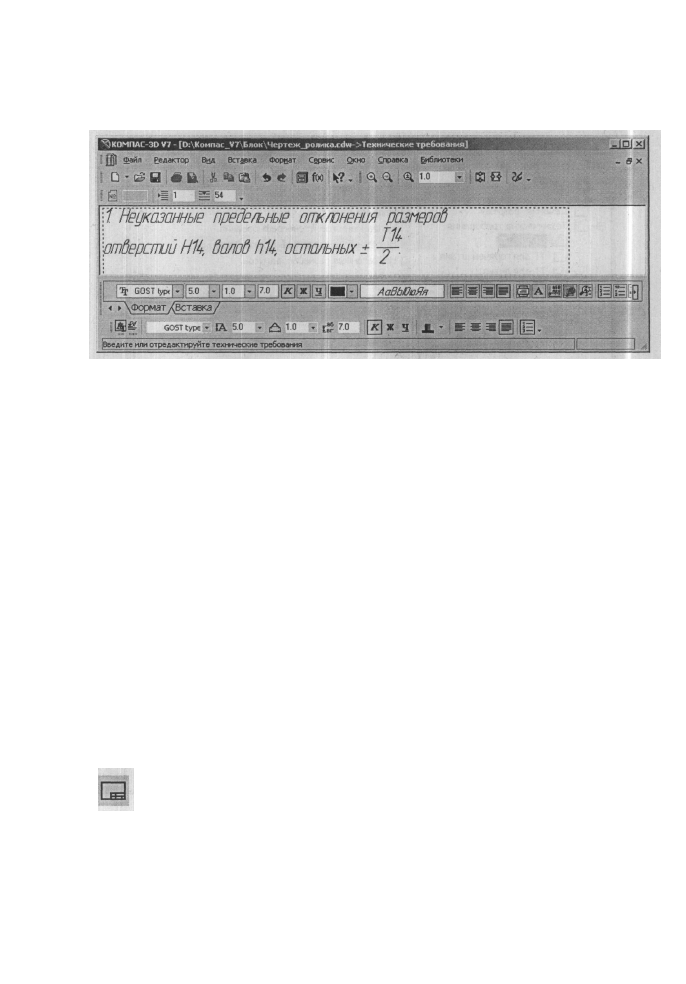

Рис. 5.54. Главное окно системы Технических требования

с введенными техническими требованиями для документа Чертежа-ролика

Третий способ - ввод дополнительной поясняющей информации, если необ-

ходимо:

• введите в текст технических требований дополнительную поясняющую

информацию, показанную на рис. 5.55.

520 Оформление чертежа

Рис. 5.55. Главное окно системы Технических требовании* с введенными

техническими требованиями и пояснениями для документа Чертеж-ролика

Для переноса части текста технических требований на следующую строку

используйте клавишу Пробел (Space).

Четвертый способ - ввод технических требований на страницу техничес-

ких требований:

• щелкните в диалоговом окне Технические требования по кнопке Сох-

ранить - кнопке с изображением дискеты или нажмите комбинацию

клавиш Ctrl + S;

• щелкните в главном меню по пункту Файл, а затем в выпадающем ме-

ню по пункту Закрыть. Появится всплывающее меню с двумя пункта-

ми: Чертеж и Технические требования;

• щелкните во всплывающем меню по пункту Технические требования.

Слева от форматки чертежа появятся только что созданные техничес-

кие требования;

• щелкните на тексте технических требований правой кнопкой мыши по-

явится контекстное меню. Пример такого состояния системы в нес-

колько увеличенном масштабе показано на рис. 5.56.

Пятый способ - размещение технических требований на чертеже:

• щелкните в контекстном меню по пункту Ручное размещение тех. тре-

бований. Появятся контуры страницы технических требований;

щелкните на панели инструментов Вид по кнопке Показать все.

Страница технических требований и форматка чертежа будут предс-

тавлены в полном масштабе. Это состояние системы может выглядеть

так, как показано на рис. 5.57.

установите указатель мыши в метку на середине верхней стороны стра-

ницы Технических требований. Появится двухсторонняя стрелка

вверх-вниз. Нажмите левую клавишу и, не отпуская ее, перемещайте

указатель мыши почти до текста технических требований. Отпустите

левую кнопку мыши. Страница Технических требований уменьшится

до нужного вам размера;

Ввод технических требований на чертеж 521

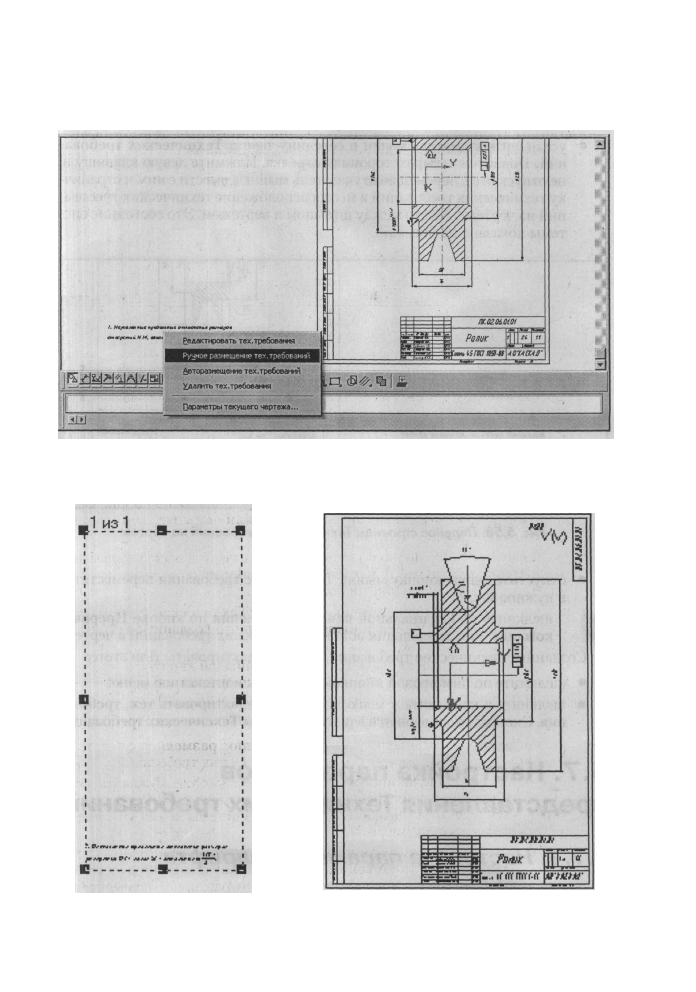

Рис, 5.56, Главное окно системы в режиме создания чертежа

и ввода технических требований в чертеж

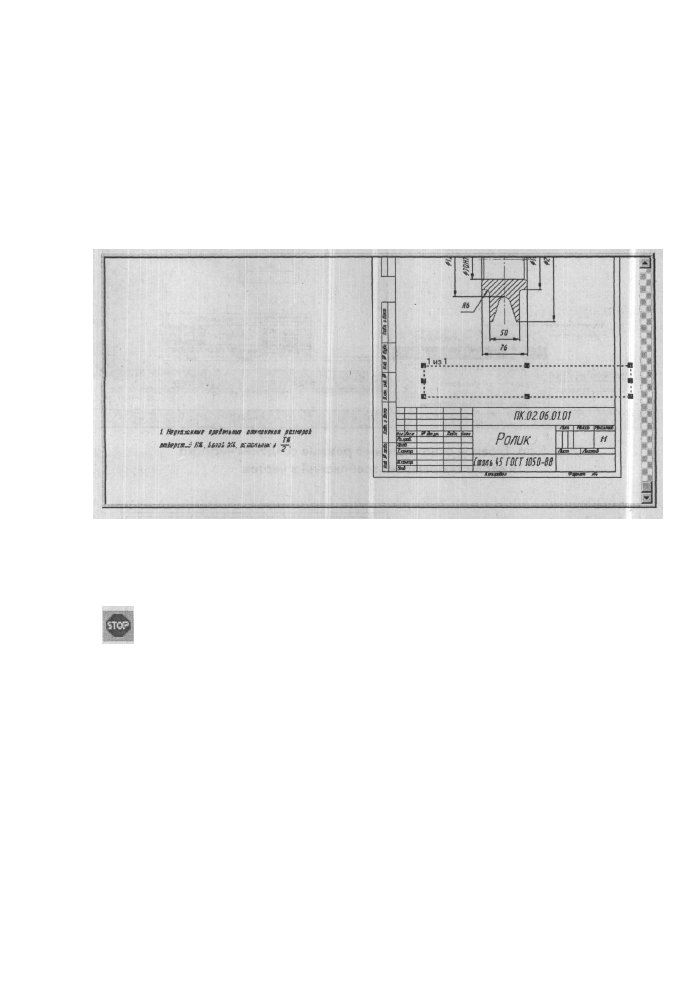

Рис. 5.57. Страница Технических требований и форматка чертежа

в полном масштабе

522 Оформление чертежа

установите указатель мыши в середину текста Технических требова-

ний. Появится четырехсторонняя стрелка. Нажмите левую клавишу и,

не отпуская ее, перемещайте указатель мыши, а вмести с ним и странич-

ку технических требований в месторасположение технических требова-

ний на чертеже. Место между штампом и чертежом. Это состояние сис-

темы показано на рис. 5.58.

Рис. 5.58. Перенос страницы Технических требований на чертеж

• отпустите левую кнопку мыши. Технические требования переместятся

в нужное место;

щелкните на Специальной панели управления по кнопке Прервать

команду для завершения вставки технических требований в чертеж.

Созданные технические требования, можно редактировать. Для этого:

• щелкните по ним правой кнопкой. Появится контекстное меню;
• щелкните в контекстном меню по пункту Редактировать тех. требова-

ния. Система снова вернется в режим создания Технических требований.

5.7. Настройка параметров
представления Технических требований

5.7.1. Настройка параметров шрифта

Для настройки параметров шрифта:

• щелкните в главном меню по пункту Формат. Появится выпадающее

меню;

Настройка параметров представления Технических требований 523

• щелкните в выпадающем меню по

пункту Шрифт. Появится диалого-

вое окно Параметры шрифта, пока-

занное на рис. 5.59.

Диалоговое окно Параметры шрифта

позволяет назначать параметры шрифта,

которые будут использоваться по умолча-

нию при вводе соответствующих надпи-

сей.

Раскрывающийся список Шрифт поз-

воляет выбрать название шрифта из спис-

ка доступных шрифтов.

Раскрывающийся список Высота поз-

воляет устанавливать высоту символов (в

миллиметрах).

Раскрывающийся список Сужение ус-

танавливает величину коэффициента су-

жения лля символов.

Диалоговое окно Параметры шрифта включает три переключателя:

• Курсив - включает/выключает курсивное (наклонное) начертание

символов;

• Жирный - включает/выключает утолщенное начертание символов;
• Подчеркнутый - включает/выключает подчеркивание текста.

Кнопка Цвет вызывает диалоговое окно Цвет для установки нужного цве-

та символов.

Внешний вид текста показывается в Окне просмотра, что позволяет быст-

ро оценить сделанные изменения.

После завершения настройки параметров шрифта нажмите кнопку ОК.

Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

5.7.2. Настройка параметров абзаца

Для настройки параметров абзаца:

• щелкните в главном меню по пункту Формат. Появится выпадающее

меню;

• щелкните в выпадающем меню по пункту Абзац. Появится диалоговое

окно Параметры абзаца, показанное на рис. 5.60.

Диалоговое окно Параметры абзаца позволяет назначать или изменять

параметры форматирования (шаг строк, отступы, интервалы и т.д.) для выде-

ленных или набираемых заново абзацев текста.

Текстовое поле Шаг строк, мм предназначено для установки расстояния

между строками текста.

Текстовое поле Красная строка, мм предназначено для установки величи-

ны отступа (вправо от границы абзаца в его первой строке). Если назначено

выравнивание абзаца по правой границе или центрированием, значение отсту-

па красной строки будет проигнорировано при форматировании этого абзаца.

524 Оформление чертежа

Текстовое поле слева, мм предназначено для установки величины абзац-

ного отступа слева.

Текстовое поле справа, мм предназначено для установки величины абзац-

ного отступа справа.

Текстовое поле перед абзацем, мм предназначено для установки величи-

ны интервала перед абзацем.

Текстовое поле после абзаца, мм предназначено для установки величины

интервала после абзаца.

В разделе Выравнивание пользователь устанавливает нужный способ вы-

равнивания абзацев (влево, по центру, вправо, на всю ширину).

Флажок Располагать с новой страницы позволяет расположить абзац в

начале новой страницы.

После завершения настройки параметров абзаца нажмите кнопку ОК. Для

выхода из диалога без сохранения изменений нажмите кнопку Отмена.

5.7.3. Настройка текущего стиля текста

Для настройки текущего стиля текста:

• щелкните в главном меню по пункту Формат. Появится выпадающее

меню;

• щелкните в выпадающем меню по пункту Стиль. Появится диалоговое

окно Выберите текущий стиль текста, показанное на рис. 5.61.

Настройка параметров представления Технических требований 525

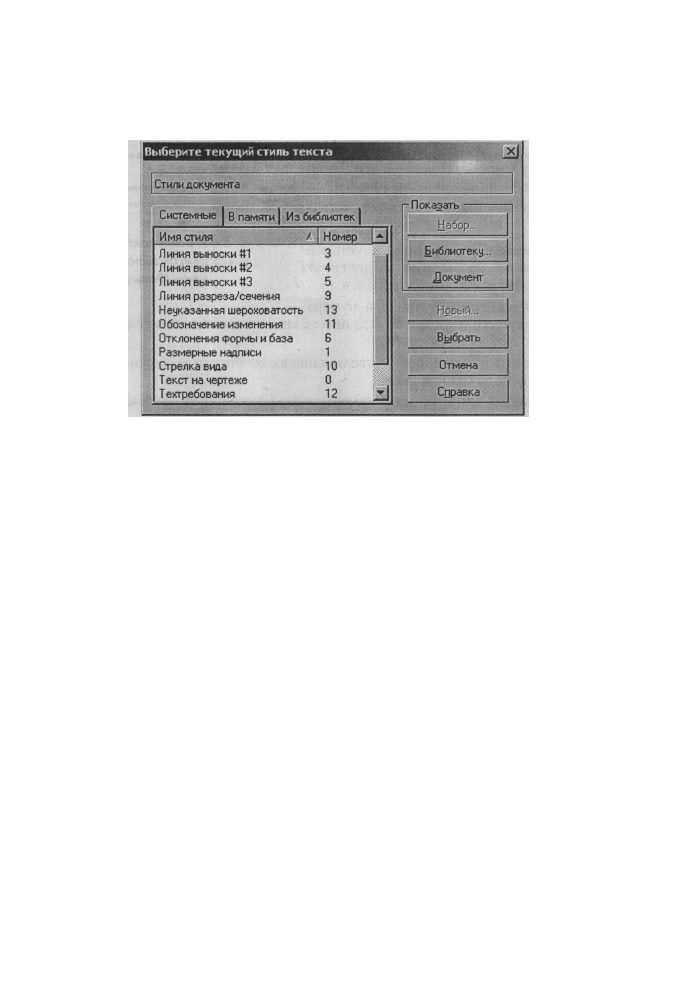

Рис. 5.61. Диалоговое окно Выберите текущий стиль текста

Диалоговое окно Выберите текущий стиль текста позволяет установить те-

кущий стиль текста. Это окно имеет три вкладки: Системные, В памяти, Из

библиотек. При переключении между вкладками отображается список систем-

ных (всегда доступных в любом документе) стилей либо список стилей, храня-

щихся непосредственно внутри документа (или набора, если он подключен), ли-

бо список стилей, взятых в документ или набор из внешних библиотек. Стили в

списках могут быть отсортированы по именам или по номерам. Чтобы изменить

сортировку, щелкните мышью по заголовку нужного столбца. В заголовке

столбца, по которому сортируются стили, отображается треугольник. Его поло-

жение показывает направление сортировки - по возрастанию или по убыванию.

Диалоговое окно Выберите текущий стиль текста включает ряд кнопок:

• Набор... - подключение ранее созданного набора стилей;
• Библиотеку... - подключение внешней библиотеки стилей;
• Документ - просмотр списка стилей, уже использованных в активном

документе;

• Новый... - переход к диалогу создания нового стиля;
• Выбрать - установки курсора на нужный стиль;
• Отмена - выход из диалогового окна без изменения текущего стиля.

Для изменения параметров уже существующих стилей текстов используй-

те пункт Стили текстов... (меню Сервис).

5,7.4. Настройка списка

Для настройки списка:

• щелкните в главном меню по пункту Формат. Появится выпадающее

меню;

526 Оформление чертежа

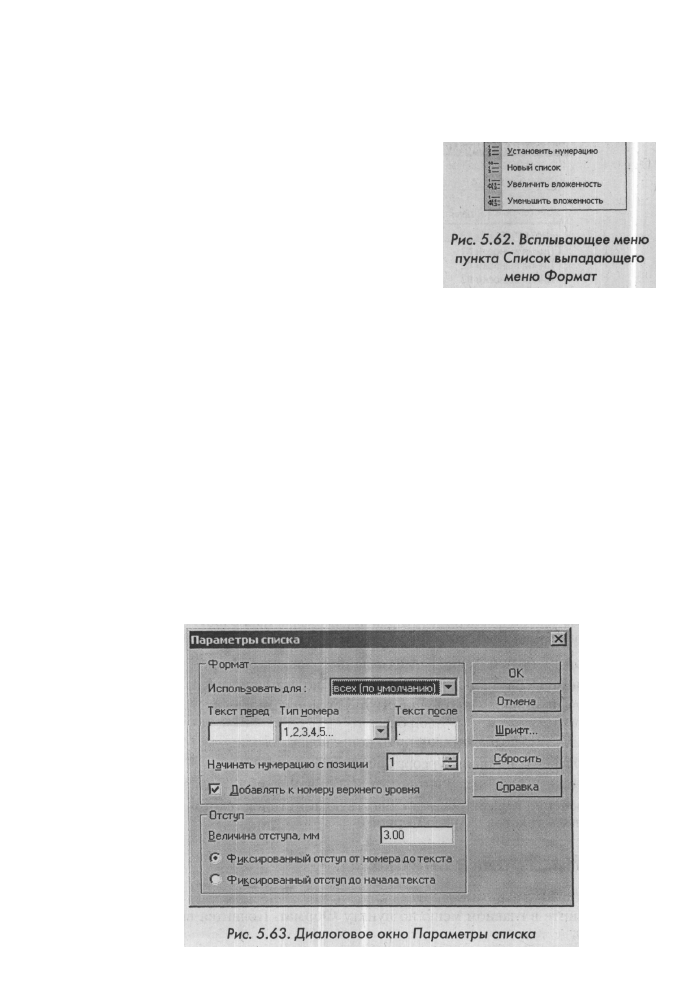

• щелкните в выпадающем меню по

пункту Список. Появится всплываю-

щее меню, показанное на рис. 5.62.

Всплывающее меню включает четыре

пункта:

• Установить нумерацию - установ-

ка/отмена нумерации выделенных

или набираемых заново абзацев;

• Новый список - установка нумера-

ции текущего и следующих за ним абзацев с начального значения (как

нового списка нумерации);

• Увеличить вложенность - увеличение вложенности выделенных абза-

цев текста на один уровень;

• Уменьшить вложенность - уменьшение вложенности выделенных аб-

зацев текста на один уровень.

Для изменения формата символов нумерации, отступов в списке и других

назначений используйте пункты Формат - Параметры списка.

5.7.5. Настройка параметров списка

Для настройки параметров списка:

• щелкните в главном меню по пункту Формат. Появится выпадающее

меню;

• щелкните в выпадающем меню по пункту Параметры списка. Появит-

ся диалоговое окно Параметры списка, показанное на рис. 5.63.

Настройка параметров представления Технических требований 527

Диалоговое окно Параметры списка включает два раздела: Формат и

Отступ и ряд кнопок. В разделе Формат имеется ряд раскрывающихся
списков и текстовых полей, которые облегчают процесс форматирования
списка.

В этом диалоговом окне можно назначить параметры нумерации абзацев

текста. Сделанные настройки являются едиными для всего текста.

Раскрывающийся список Использовать для: предназначен для установки

различных параметров для списков разных уровней:

• всех (по умолчанию);
• первого уровня;
• второго уровня;

• третьего уровня;
• четвертого уровня;
• пятого уровня.

Текстовое поле Текст перед предназначено для ввода текста, который бу-

дет добавляться перед номером. Например, знак номера.

Раскрывающийся список Тип номера позволяет выбрать тип представле-

ния номера (арабские цифры, римские цифры, буквы и т.д.), которые могут
выглядеть так, как представлены ниже:

• 1,2,3,4,5,...;
• I, II, III, IV, V,...;
• А, В, С, D, Е,...;
• а, Ь, с, d, e,...;

• А, Б, В, Г, Д,...;
• а, б, в, г, д,...
В текстовом поле Текст после может быть задан текст, который будет до-

бавляться после номера.

Раскрывающийся список Начинать нумерацию с позиции предназначен

для установки позиции, с которой будет начинаться нумерация.

Флажок Добавлять к номеру верхнего уровня обеспечивает добавление

текущего номера к номеру более высокого уровня, например, как 3.2.

В разделе Отступ в текстовом поле Величина отступа, — устанавливается

значение отступа при нумерации. Способ формирования отступа определяет-

ся двумя следующими переключателями:

• Фиксированный отступ от номера до текста устанавливает одинако-

вый для всех нумерованных абзацев отступ от последнего символа, вхо-
дящего в номер, до начала текста абзаца;

• Фиксированный отступ до начала текста устанавливает одинаковый

для всех нумерованных абзацев отступ от левой границы до начала
текста абзаца.

528 Оформление чертежа

Кнопка Шрифт предназначена для вызова диалогового окна Параметры

шрифта, котором можно установить высоту шрифта, сужение и ряд других

параметров для настройки параметров шрифта нумерации.

Кнопка Сбросить предназначена для отмены заданных ранее параметров

нумерации для текущего уровня.

После завершения настройки параметров нумерации щелкните по кнопке

ОК. Для выхода из диалогового окна Параметры списка без сохранения из-

менений щелкните по кнопке Отмена. I Щ

Глава 6

Создание
сборочных чертежей,
сборок и спецификаций

6 . 1 . Создание сборочных

чертежей 530

6.2. Создание сборок 537

6.3. Выпадающее меню

в решении создания сборки...540

6.4. Компактные панели

в режиме сборка : 542

6.5. Настройка изображения

объектовсборки 544

6.6. Создание подсборки 548

6.7. Создание основной сборки ...556

6.8. Редактирование сборки 584

6.9. Создание спецификаций 586
6.10. Выпадающее меню в режиме

создания спецификации .588

6 . 1 1 . Панели инструментов

в решении создания
спецификации. ....592

6.12. Компактные панели в режиме

создания спецификации 594

6.13. Настройка изображения

объектов спецификации 600

6.14. Создание спецификации 602

530 Создание сборочных чертежей, сборок и спецификаций

6 . 1 . Создание сборочных чертежей

Создание сборочного чертежа предполагает выполнение нескольких этапов.

Первый этап - открытие всех документов, содержащих детали, входящие

в сборочный чертеж. Допустим, мы хотим создать сборочный чертеж Ролик +
Втулка, детали которого созданы ранее. Для этого:

<-и щелкните на панели инструментов Стандартная по кнопке Открыть -

*£? второй кнопке длева или нажмите комбинацию клавиш Ctrl + О. По-

явится диалоговое окно Выберите файл для открытия;

• найдите необходимый файл, например, файл под названием Чер-

теж_ролик.сс1\у. В нем мы ранее сохранили чертеж ролика;

• щелкните по нему мышью для его выделения. В окне просмотра справа

появится содержимое файла - чертеж ролика. Затем щелкните по
кнопке Открыть. Выделенный файл откроется и появится на экране;

• аналогичные действия проделайте с другим ранее созданным файлом

под названием Чертеж_втулка.сс1\у. Выделенный файл откроется и бу-
дет отображен на экране;

• щелкните в главном меню по пункту Окно, а затем в выпадающем ме-

ню по пункту Мозаика вертикально. Появятся выбранные чертежи, ко-
торые разместятся вертикально.

Можно также выделить сначала все нужные файлы при нажатой кнопке

Ctrl, а затем щелкнуть по кнопке Открыть. Все выделенные файлы откроют-
ся и содержимое их разместится каскадом на экране.

Однако, вызванные изображения, могут быть расположены не по центру

окна. Из всех вызванных документов, только одно будет активным;

• щелкните по окну, в котором чертеж расположен не по центру. Окно

активизируется;

щелкните на панели инструментов Вид по кнопке Показать все -
кнопке с изображением чертежа - предпоследней кнопке на панели
инструментов. В активном окне произойдет установка чертежа по
центру окна;

• щелкните по другому окну для его выделения, а затем по кнопке Показать

все. В этом окне то же произойдет установка чертежа по центру окна и т.д.

В нашем примере это будет выглядеть так, как показано на рис. 6.1.

Второй этап - создание нового документа с базовой деталью с удаленны-

ми лишними размерами и обозначениями шероховатости:

• щелкните по окну Чертеж_ролика, если это окно не активизировано,

то есть не является текущим;

• щелкните в главном меню по пункту Файл, а затем в выпадающем ме-

ню по пункту Сохранить как. Появится диалоговое окно Укажите имя

файла для записи;
