Постановка обозначений на чертеже 499

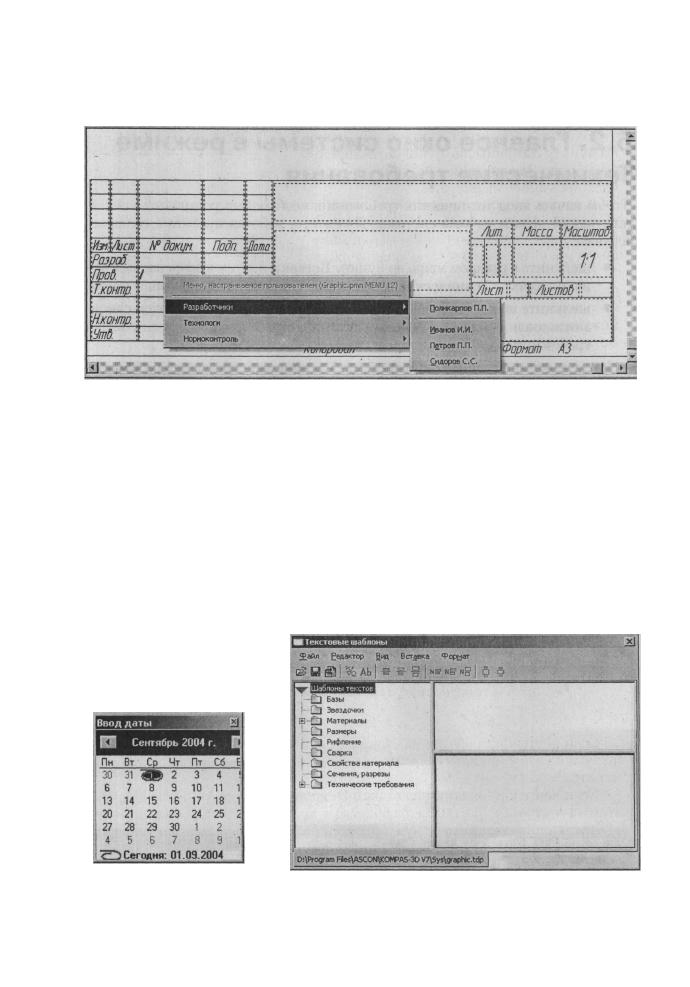

РИС. 5.26. Меню, настраиваемое пользователем

Достаточно щелкнуть по нужной фамилии, как она тут же заполнит ячейку.

Если дважды щелкнуть в ячейках, в которой указываются даты выполне-

ния работ, то появится диалоговое окно Ввод даты. Один из возможных ви-

дов диалогового окна Ввод даты показан на рис. 5.27.

Достаточно щелкнуть дважды по нужной дате, как она тут же заполнит

ячейку.

Если дважды щелкнуть в ячейках: Обозначение документа, Наименова-

ние изделия, Масса изделия и Наименование или индекс предприятия, то

появляется диалоговое окно Текстовые шаблоны, показанный на рис. 5.28.

Рис. 5.27.

Диалоговое окно

ВВОД даты

Рис. 5.28.

Диалоговое окно

Текстовые шаблоны

500 Оформление чертежа

5.2. Главное окно системы в режиме

Технические требования

Чтобы начать ввод технических требований, необходимо установить соотве-
тствующий режим работы системы. Для этого, работая в режиме создания
чертежа:

• щелкните в главном меню по пункту Вставка, а затем в выпадающем ме-

ню по пункту Технические требования. Появится всплывающее меню;

• щелкните во всплывающем меню по пункту Ввод. Установится специ-

ализированный режим работы системы с окном для ввода технических
требований.

Ниже показано главное окно системы Технические требования для рабо-

ты с техническими требованиями рис. 5.29.

Это окно имеет, кроме общих для системы и свои специфические пункты

меню, панели инструментов, контекстные меню и другие дополнительные
элементы. Поэтому перед началом ввода технических требований рассмот-
рим подробнее интерфейс главного окна Технические требования, показан-
ного на рис. 5.29.

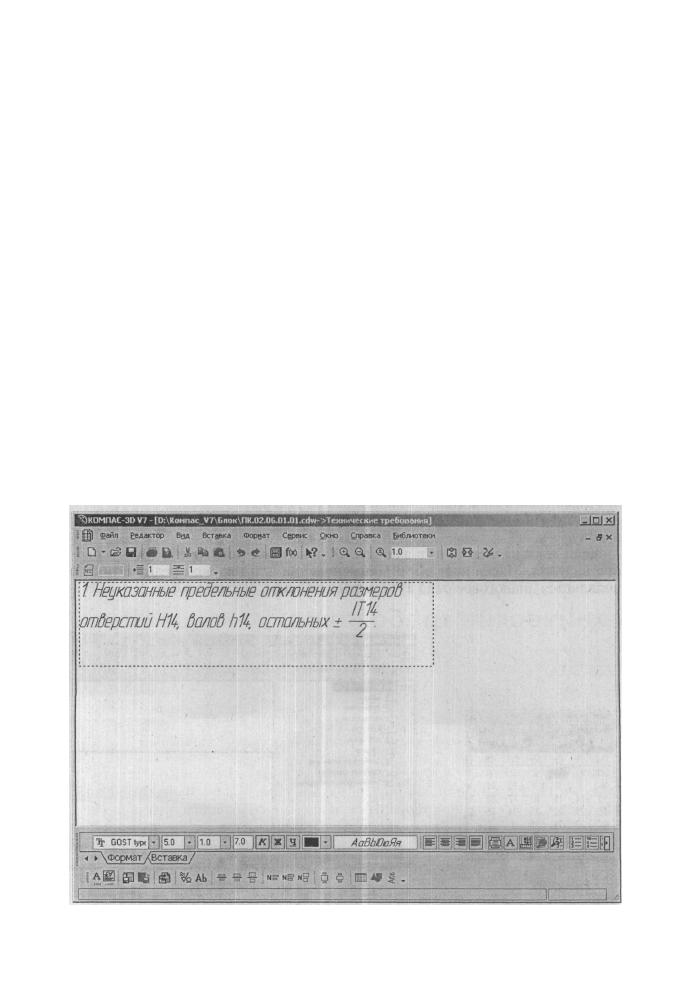

Рис. 5.29. Главное окно ввода и редактирования технических требований

Выпадающие меню в режиме Технические требования 501

В верхней строке главного окна Технические требования дается название

и номер версии системы - KOMITAC-3D V7. Далее в квадратных скобках
указывается тип открытого документа - полный путь (последовательность
вложенных папок, определяющих положение файла на жестком диске) и имя
файла (документа), с которым в настоящее время работает система. При ра-
боте системы в режиме Технические требования файл имеет имя чертежа с
расширение xdw и стрелку вправо с указанием Технические требования.

Во второй строке располагаются пункты главного меню.
В третьей - четвертой строках расположены соответственно панели

инструментов Стандартная, Вид и Текущее состояние.

В середине экрана располагается рабочая область, в которой, по мере на-

добности, располагаются технические требования. Здесь непосредственно

выполняются все операции, связанные с вводом, оформлением или редакти-
рованием технических требований. Все остальные элементы главного окна
предназначены для обслуживания данной рабочей области системы.

Ниже рабочей области должна располагаться Панель свойств: Технические

требования. За этой панелью желательно расположить Компактную панель.

Самая нижняя строка главного окна системы - Строка сообщений. В ней

выводятся сообщения системы, относящиеся к выполнению текущей коман-
ды или к тому элементу рабочего окна, на который указывает курсор.

Строка сообщений это основной помощник и советчик в текущей ситуа-

ции. Приучите себя постоянно отслеживать появляющиеся сообщения в дан-
ной строке. Это поможет Вам адекватно реагировать на запросы и сообщения
системы и избежать ошибок при выполнении тех или иных действий.

5.3. Выпадающие меню в режиме

Технические требования

Главное меню системы в режиме Технические требования включает нес-

колько пунктов меню, показанных на рис. 5.30.

Файл Редактор Вид Вставка Формат Сервис Окно Справка Библиотеки

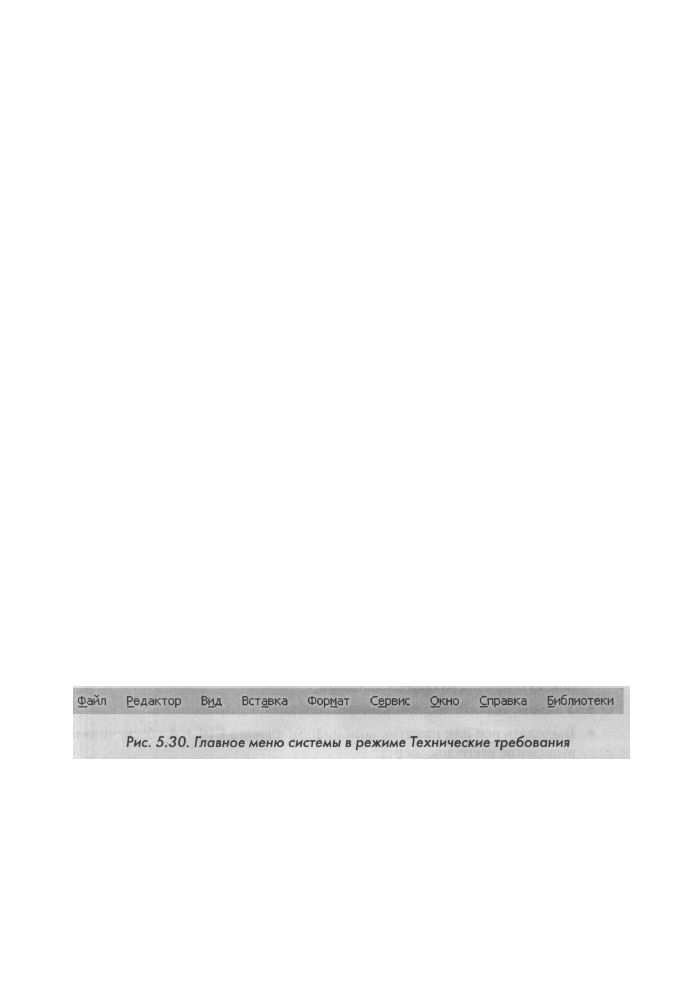

Рис. 5.30. Главное меню системы в режиме Технические требования

Щелчок по каждому пункту меню вызывает соответствующее выпадаю-

щее меню. Для сокращения длинных названий, связанных с Выпадающими
меню, вместо названия, например, Выпадающее меню главного пункта меню
Редактор будем говорить Выпадающее меню Редактор и так далее.

5.3.1. Выпадающее меню Редактор

Выбор в главном меню пункта Редактор или нажатие комбинации клавиш

Alt + Р вызывает выпадающее меню редактирования (рис. 5.31).

Щелчок по каждому пункту меню вызывает соответствующее выпадаю-

щее меню. Для сокращения длинных названий, связанных с Выпадающими
меню, вместо названия, например, Выпадающее меню главного пункта меню
Редактор будем говорить Выпадающее меню Редактор и так далее.

5.3.1. Выпадающее меню Редактор

Выбор в главном меню пункта Редактор или нажатие комбинации клавиш

Alt + Р вызывает выпадающее меню редактирования (рис. 5.31).

502 Оформление чертежа

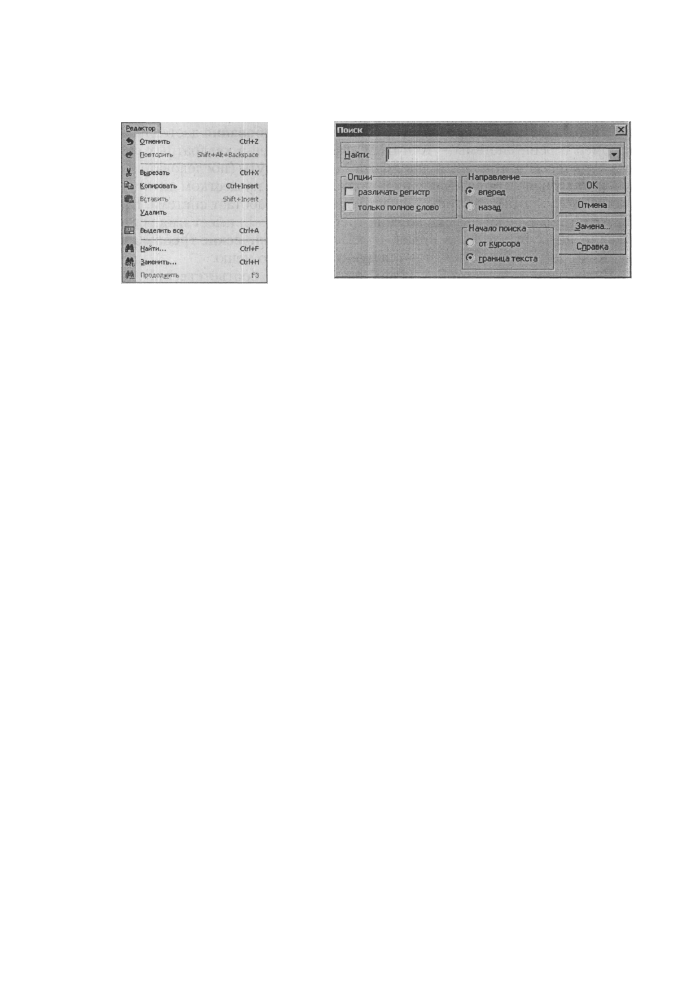

Рис. 5.3 7. Выпадающее меню

пункта Редактор главного меню

в режиме создания

Технических требований

Рис, 5.32. Диалоговое окно

Поиск

Это выпадающее меню на 80 % совпадает с выпадающим меню пункта

главного меню Правка наиболее распространенного текстового редактора
Microsoft Word.

Для выполнения того или иного действия можно воспользоваться следу-

ющими командами из этого меню:

• Отменить или нажатие комбинации клавиш Ctrl + Z отменяет послед-

нюю из выполненных команд;

• Повторить или нажатие комбинации клавиш Shift + Alt + Backspace да-

ет возможность повторно выполнить последнюю из отмененных команд;

• Вырезать или нажатие комбинации клавиш Ctrl + X удаляет объекты

из чертежа и помещает их в буфер обмена данными;

• Копировать или нажатие комбинации клавиш Ctrl + Insert копирует

объекты из окон в буфер обмена данными;

• Вставить или нажатие комбинации клавиш Shift + Insert вставляет

объекты из буфера обмена данными;

• Удалить удаляет выделенный фрагмент;
• Выделить все или нажатие комбинации клавиш Ctrl + А обеспечивает

выделение всего документа;

• Найти позволяет найти заданный текст. Вызывается диалоговое окно

Поиск, в котором можно задать различные параметры для поиска текс-
та. Это окно показано на рис. 5.32.

После задания параметров поиска щелкните по кнопке ОК для начала по-

иска;

• Заменить позволяет найти заданный текст и заменить его на другой за-

данный текст. Вызывается диалоговое окно Замена, в котором можно
задать различные параметры для замены. Это окно показано на рис. 5.33.

Выпадающие меню в режиме Технические требования 503

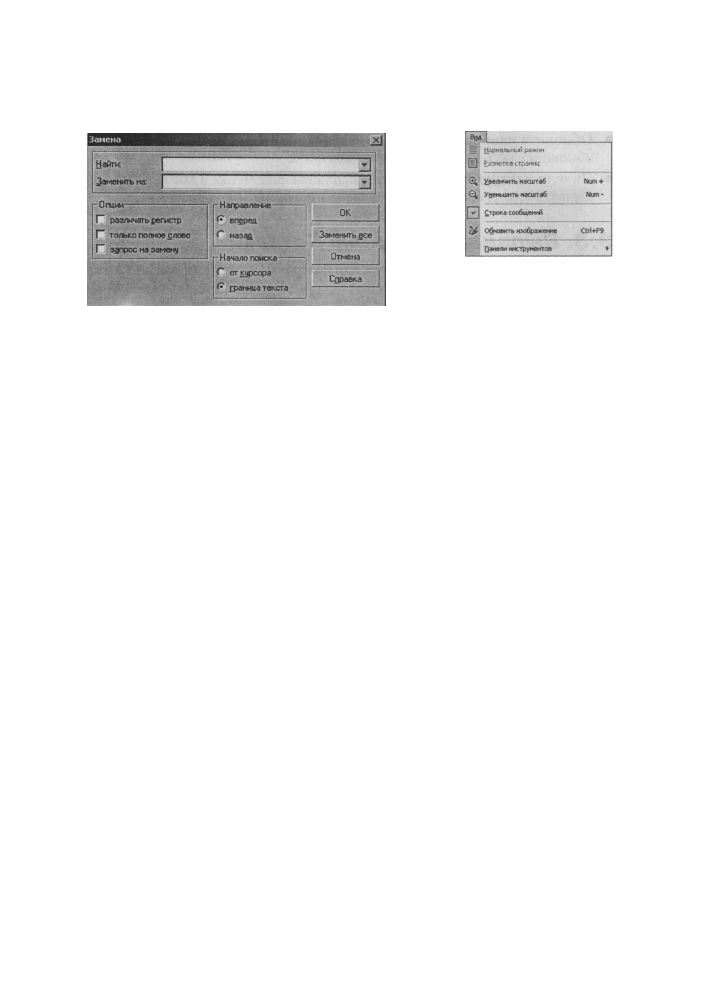

Рис. 5.33. Диалоговое окно Замена

Рис. 5.34.

Выпадающее меню пункта

Вид главного меню
в режиме создания

Технических требований

• Продолжить позволяет обеспечить продолжение поиска или замены

выделенных текстовых фрагментов. Можно также нажать клавишу F3.

5,3.2. Выпадающее меню Вид

Выбор в главном меню пункта Вид или нажатие комбинации клавиш Alt + В

вызывает выпадающее меню, представленное на (рис. 5.34).

Меню содержит несколько пунктов:

• Нормальный режим устанавливает нормальный режим отображения

текстового документа или спецификации без рамки документа и его ос-

новной надписи;

• Разметка страниц устанавливает режим разметки страниц для отобра-

жения текстового документа или спецификации. В этом режиме на эк-

ране реалистично показываются элементы оформления - рамка доку-

мента и его основная надпись;

• Увеличить масштаб или нажатие комбинации клавиш Shift и + (плюс)

увеличивает масштаб отображения в активном окне в определенное ко-

личество раз. Значение коэффициента масштабирования в графичес-

ких и текстовых документах постоянно и равно 1,2. Значение коэффи-

циента масштабирования в документах-моделях можно задать в диало-

говом окне Параметры;

• Уменьшить масштаб или нажатие комбинации клавиш Shift и - (ми-

нус) уменьшает масштаб отображения в активном окне в определенное

количество раз. Значение коэффициента масштабирования в графичес-

ких и текстовых документах постоянно и равно 1,2. Значение коэффи-

циента масштабирования в документах-моделях можно задать в диало-

говом окне Параметры;

• Строка сообщений включает или отключает Строку сообщений -

строки в нижней части главного окна, где выводятся сообщения систе-

мы, относящиеся к выполнению текущей команды или к тому элемен-

ту рабочего окна, на который указывает курсор;

504 Оформление чертежа

• Обновить изображение или нажатие комбинации клавишей Ctrl + F9

обновляет весь документ в активном окне;

• Панели инструментов вызывает всплывающее меню, в котором можно

вызвать или удалить нужную панель инструментов.

5.3.3. Выпадающее меню Вставка

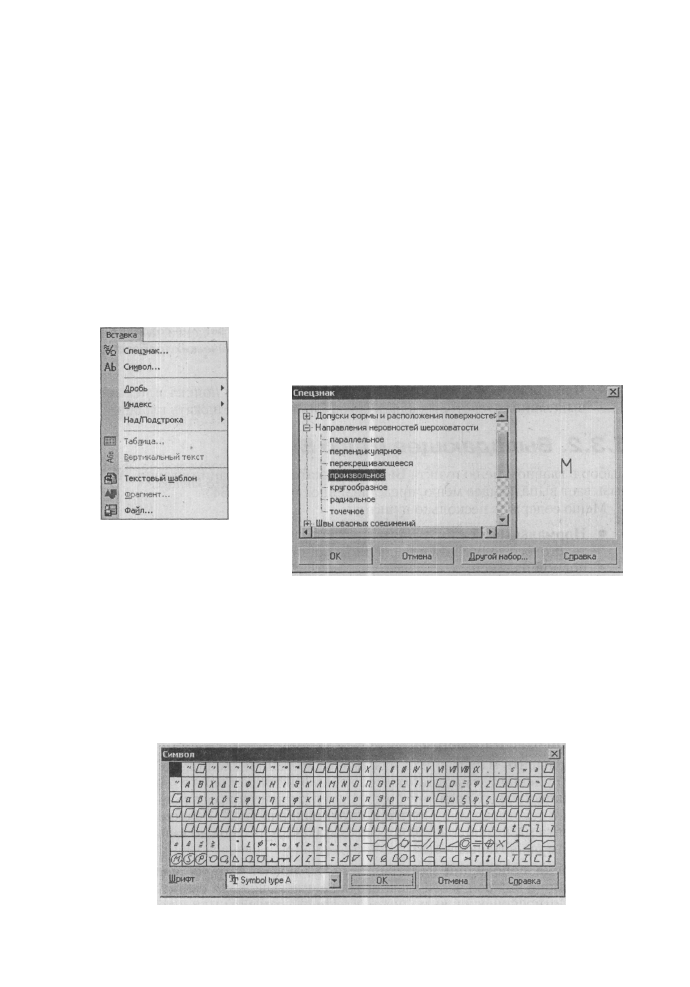

Выбор в главном меню пункта Вставка или нажатие комбинации клавиш Alt+a

вызывает выпадающее меню управления проектом, изображенное на рис. 5.35.

Рис. 5.35.

Выпадающее меню пункта

Вставка главного меню

в режиме создания

Технических требований

Рис. 5.36. Диалоговое окно

Спецзнак

Меню предлагает следующие пункты:

• Спецзнак... вызывает диалоговое окно Спецзнак, показанное на рис. 5.36.
• Символ ... вызывает диалоговое окно Символ, показанное на рис. 5.37.

Рис. 5.37. Диалоговое окно Символ

Выпадающие меню в режиме Технические требования 505

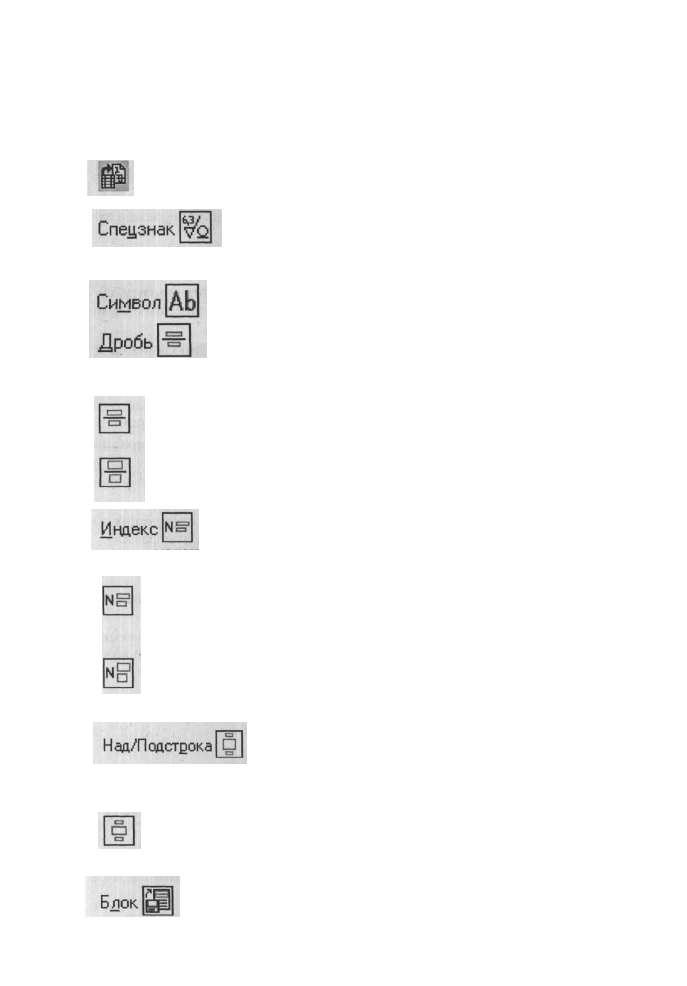

• Дробь вызывает всплывающее меню для вставки дробей, показанное на

рис. 5.38.

Всплывающее меню пункта Дробь включает в себя следующие пункты:

- Малой высоты это текст дробью с высотой шрифта, равной около

45% от установленной высоты обычного текста;

- Средней высоты это текст дробью с высотой шрифта, равной около

67% от установленной высоты обычного текста;

- Нормальной высоты это текст дробью с высотой шрифта, равной ус-

тановленной высоте обычного текста.

• Индекс вызывает всплывающее меню для вставки индекса, показанное

на рис. 5.39.

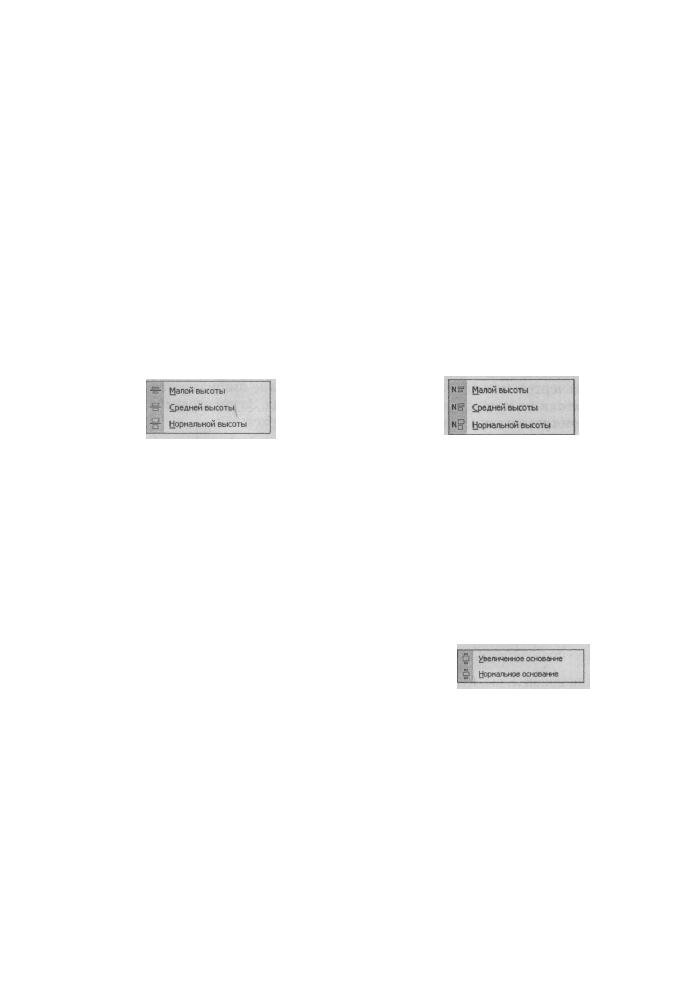

Рис. 5.38. Всплывающее меню

пункта Дробь

Рис. 5.39. Всплывающее меню

пункта Индекс

Всплывающее меню пункта Индекс включает в себя следующие пункты:

- Малой высоты это текст, состоящий из индексов с высотой шрифта,

равной около 45% от установленной высоты обычного текста;

- Средней высоты это текст, состоящий из индексов с высотой шриф-

та, равной около 67% от установленной высоты обычного текста;

- Нормальной высоты это текст, состоящий из индексов с высотой

шрифта, равной установленной вы-

соте обычного текста.

• Над/Подстрока вызывает всплывающее

меню для вставки, показанное на рис.

5.40.

Всплывающее меню пункта Над/Подстрока

включает в себя следующие пункты:

Рис. 5.40. Всплывающее меню

пункта Над/Подстрока

- Увеличенное основание это текст, состоящий из основания с над- и

подстрокой - высота шрифта основания увеличена и составляет

около 150% от установленной высоты обычного текста.

- Уменьшенное основание это текст, состоящий из основания с над-

и подстрокой - высота шрифта основания равна установленной вы-

соте обычного текста.

Таблица вставляет в текст (начиная о текущего положения курсора)

таблицу произвольной структуры. На экран выводится диалоговое ок-

но, в котором следует назначить параметры создаваемой таблицы;

506 Оформление чертежа

• Вертикальный текст вставляет в таблицу (начиная с текущего положе-

ния курсора) вертикально расположенные строки текста. После вызова

команды в текущей позиции курсора открывается прямоугольное поле

ввода текста. После того, как текст (он может состоять из нескольких

строк) введен, щелкните левой кнопкой мыши за пределами поля вво-

да - текст будет размещен вертикально;

• Текстовый шаблон открывает текстовый шаблон и можно скопировать

в набираемый текст нужные разделы из этого шаблона. Особенно удоб-

на такая возможность при вводе технических требований, когда многие

пункты являются стандартными, и требуется лишь небольшая их кор-

ректировка. Одновременно могут быть открыты несколько различных

шаблонов. Каждый шаблон отображается в своем собственном окне;

• Фрагмент ... вставляет в текст (начиная с текущего положения курсо-

ра) чертеж или фрагмент КОМПАС. На экране отображается диалого-

вое окно, в котором нужно выбрать имя файла. Затем следует задать па-

раметры вставки чертежа или фрагмента в текст;

• Файл ... вызывает диалоговое окно Выберите файл для открытия. Ко-

манда Файл позволяет вставить блок текста - содержимое внешнего

файла *.txt или файла в формате текстового документа КОМПАС

(*.kdw) в текущий документ, начиная с текущей позиции курсора.

5.3.4. Выпадающее меню Формат

Выбор в главном меню пункта Формат или нажатие комбинации клавиш Alt

+ п вызывает выпадающее меню Формат, представленное на рис. 5.41.

В меню представлены следующие пункты:

• Шрифт вызывает диалоговое окно Параметры шрифта, показанное на

рис. 5.42.

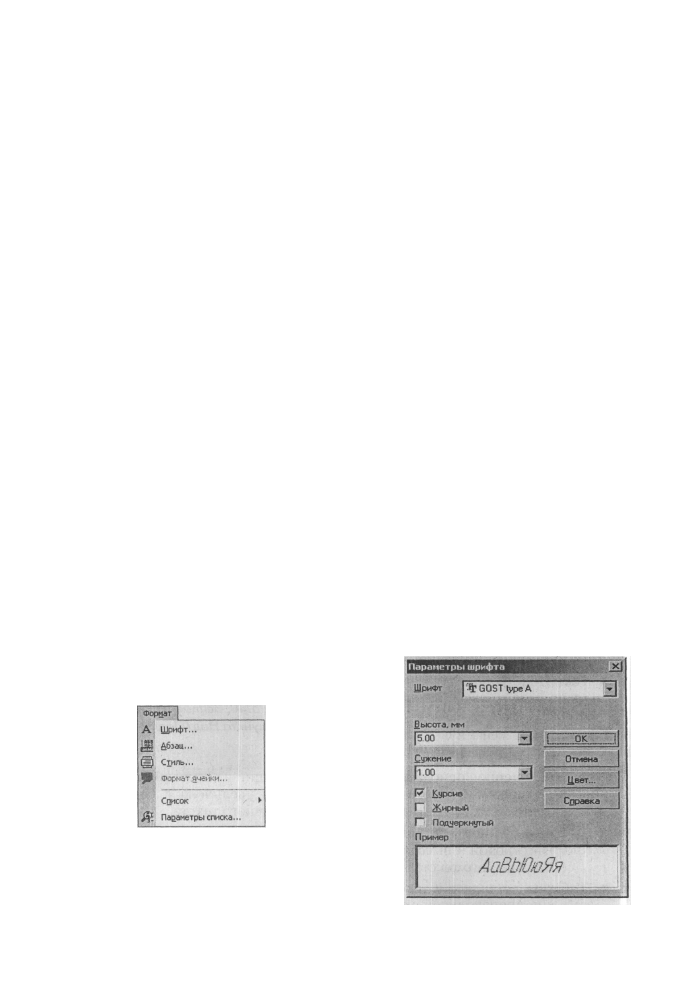

Рис. 5.41.

Выпадающее меню

пункта Формат главного

меню в режиме создания

Технических требований

Рис. 5.42. Диалоговое окно

Параметры шрифта

Выпадающие меню в режиме Технические требования 507

В этом диалоговом окне можно

назначить или изменить параметры

шрифта (высоту, сужение, начерта-

ние и т.д.) для выделенного или на-

бираемого заново текста.

• Абзац вызывает диалоговое

окно Параметры абзаца, по-

казанное на рис. 5.43. В этом

диалоговом окне можно наз-

начить или изменить пара-

метры форматирования (шаг

строк, отступы, интервалы и

т.д.) для выделенных или на-

бираемых заново абзацев

текста;

• Стиль вызывает диалоговое

окно Выберите текущий

стиль текста, показанное на рис. 5.44.

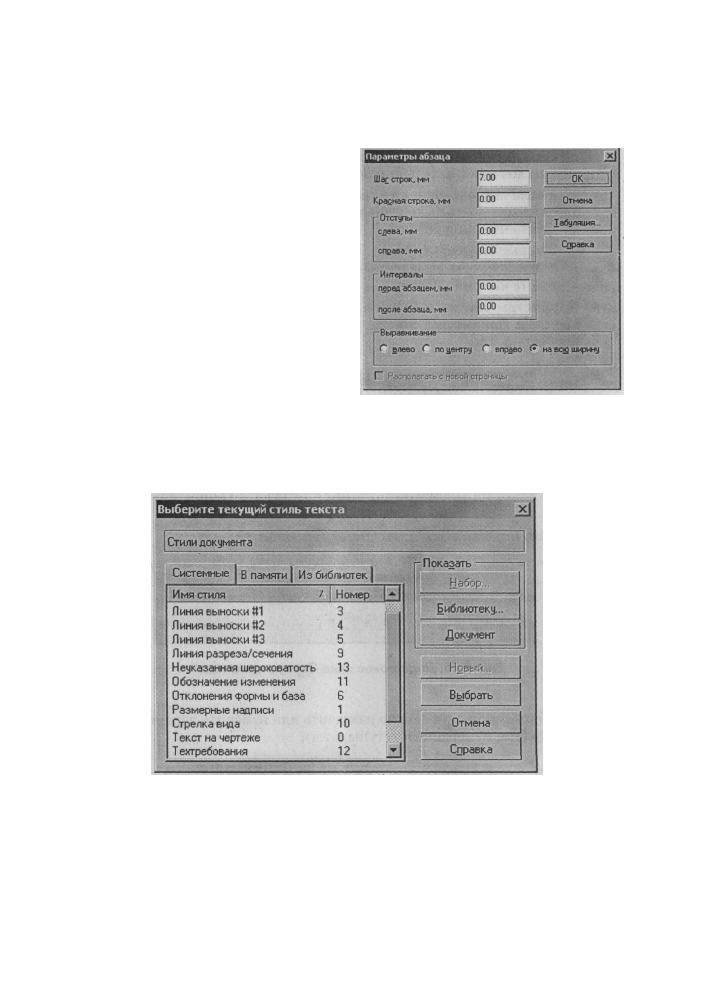

Рис. 5.43. Диалоговое окно

Параметры абзаца

Рис. 5.44. Диалоговое окно Выберите текущий стиль текста

• В этом диалоговом окне можно назначить или изменить стиль выде-

ленного фрагмента или набираемого заново текста;

• Список вызывает всплывающее меню, представленное на рис. 5.45.
Всплывающее меню пункта Список включает в себя следующие пункты:

- Установить нумерацию устанавливает или отменяет нумерацию

выделенных или набираемых заново абзацев;

508 Оформление чертежа

- Новый список устанавливает нумерацию текущего и следующих за

ним абзацев с начального значения (как нового списка нумерации);

- Увеличить вложенность увеличива-

ет вложенность выделенных абзацев

текста на один уровень;

- Уменьшить вложенность уменьша-

ет вложенность выделенных абзацев

текста на один уровень.

Параметры списка вызывает диалого-

вое окно Параметры списка, показан-

ное на рис. 5.46.

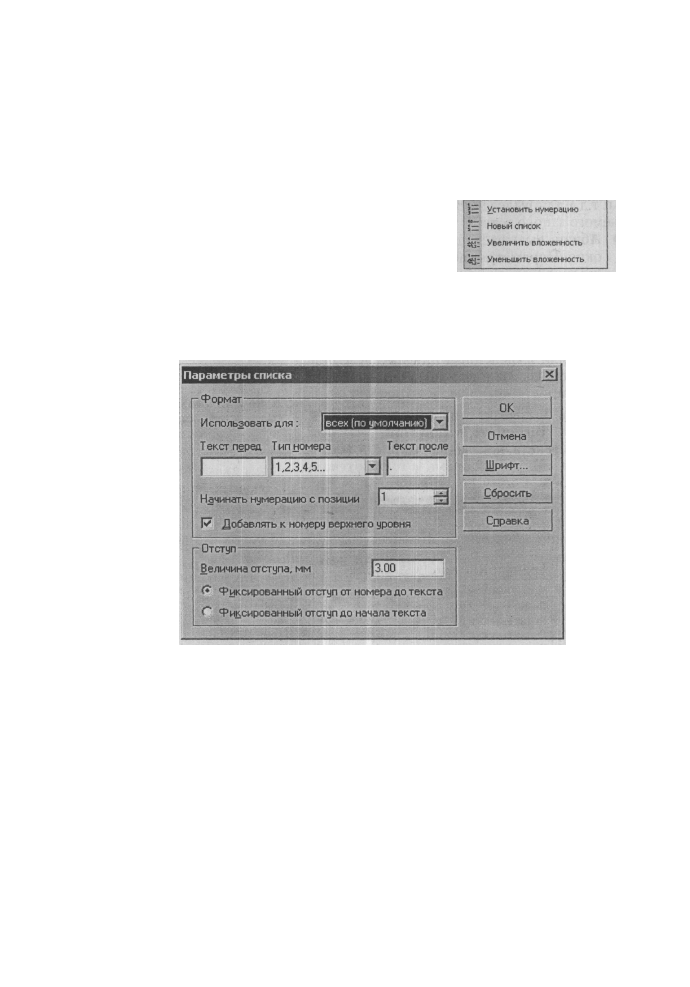

Рис. 5.45.

Всплывающее меню пункта

Список выпадающего меню

Рис. 5.46. Диалоговое окно Параметры списка

В этом диалоговом окне можно назначить или изменить параметры нуме-

рации текста (тип нумерации, отступы и т.д).

5.3.5. Выпадающее меню Сервис

Выбор пункта Сервис главного меню или нажатие комбинации клавиш Alt +
е вызывает выпадающее меню Сервис, показанное на ркс. 5.47.

Меню предлагает следующие пункты:

• Менеджер библиотек позволяет включить или отключить отображе-

ние на экране Менеджера библиотек - систему управления КОМ-

П АС-библиотеками;

• Типы атрибутов вызывает диалоговое окно Типы атрибутов. В этом ди-

алоговом окне можно создать новые и отредактировать уже существу-

Выпадающие меню в режиме Технические требования 509

ющие типы атрибутов (как локальных,

доступных только в активном докумен-

те, так и библиотечных);

• Стили линий вызывает диалоговое окно

Работа с наборами и библиотеками

стилей. В этом диалоговом окне можно

создать новые или отредактировать уже

имеющиеся стили линий, а также вы-

полнять различные операции с набора-

ми и библиотеками стилей;

• Стили штриховок вызывает диалоговое

окно Работа с библиотеками стилей

штриховки. В этом диалоговом окне

можно создать новые или отредактиро-

вать уже имеющиеся стили штриховок,

а также выполнять различные операции

с наборами и библиотеками стилей;

• Стили текстов вызывает диалоговое ок-

но Работа с наборами и библиотеками

стилей. В этом диалоговом окне можно

создать новые или отредактировать уже

имеющиеся стили для различных текстовых надписей;

• Типы основных надписей вызывает диалоговое окно Работа с основ-

ными надписями, в котором можно создать новые или редактировать
уже имеющиеся основные надписи (штампы) для оформления доку-
ментов;

• Оформление чертежей вызывает диалоговое окно Работа со стилями

оформления чертежей, в котором можно создать новые или редактиро-
вать уже имеющиеся стили оформления чертежей;

• Оформление текстовых документов вызывает диалоговое окно Рабо-

та со стилями оформления текстовых документов, в котором можно
создать новые или редактировать уже имеющиеся стили оформления
текстовых документов.

• Стили спецификаций вызывает диалоговое окно Работа со стилями

спецификаций, которое позволяет создать новые или отредактировать
уже имеющиеся стили спецификаций, а также выполнять различные
операции с библиотеками стилей спецификаций (файлы библиотек

стилей спецификаций имеют расширение lyt);

• Калькулятор вызывает калькулятор;

• Профили вызывает диалоговое окно Профили пользователя предназ-

наченное для работы с профилями. Профиль - комплекс сведений с

настройке конфигурации системы. С помощью профилей можно быст-

ро перенастроить текущую конфигурацию системы. Например, вы мо-

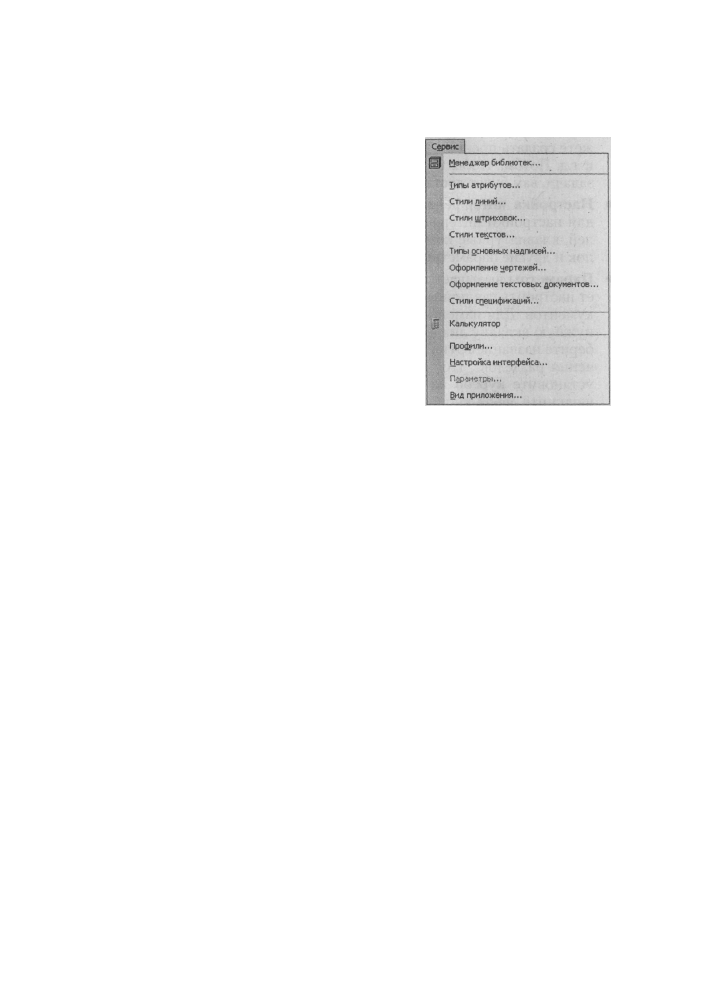

Рис. 5.47. Выпадающее меню

пункта Сервис главного меню в

режиме создания

Технических требований

510 Оформление чертежа

жете создать профиль для разработки конструкторской документации
и т.д. Потом, чтобы настроить систему для выполнения той или иной
задачи, вам будет достаточно применить соответствующий профиль;

• Настройка интерфейса вызывает соответствующее диалоговое окно

для настройки интерфейса системы: состава инструментальных пане-
лей, клавиатурные комбинации для вызова команд, отображение кно-
пок и другие параметры;

• Параметры вызывает диалоговое окно Параметры, которое позволя-

ет настроить различные системные параметры и параметры новых до-
кументов. Для изменения какой-либо группы настроек перейдите на
нужную вкладку диалогового окна Параметры. В ее правой части вы-
берите название группы настроек, а в левой - установите нужные зна-
чения разделов. Чтобы развернуть содержание какого-либо раздела,
установите курсор на значке плюса рядом с заголовком раздела и

щелкните левой кнопкой мыши. Повторный щелчок на символе (пос-
ле разворачивания раздела он отображается как минус) приведет к
сворачиванию содержания. Для сохранения всех изменений и выхода
из диалога нажмите кнопку ОК, для выхода без сохранения измене-
ний - кнопку Отмена;

Вид приложения вызывает диалоговое окно Вид приложения для выбора

стиля приложения.

5.4. Панели инструментов в режиме

Технические требования

Рассмотрим панели инструментов, появляющиеся по умолчанию, в Окне

Технические требования, которые соответствующим образом подстраивают-

ся по данный режим работы. К таким панелям можно отнести панели инстру-

ментов: Вид, Текущее состояние, Компактная панель и Панель свойств.

5.4.1. Панель инструментов Вид

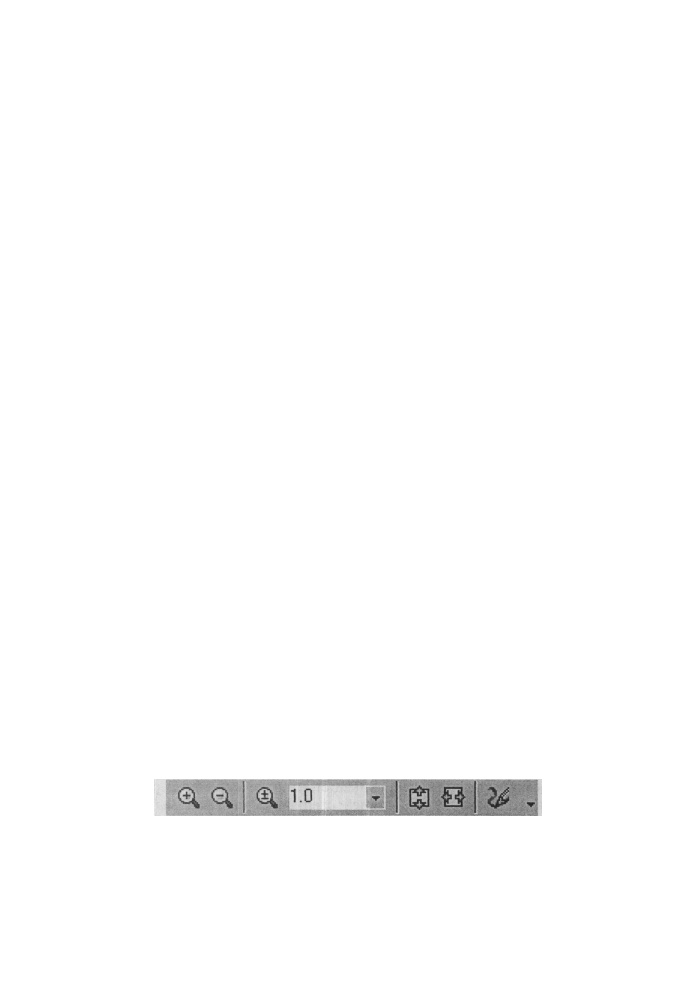

Общий вид панели инструментов Вид в режиме Технические требования,

представленной в виде горизонтальной строки показан на рис. 5.48.

Эту панель инструментов, как правило, размещают сразу после панели

Рис. 5.48. Панель инструментов Вид в режиме Технические требования

инструментов Стандартная. Панель инструментов Вид в режиме Техничес-

кие требования включает набор кнопок, соответствующий определенным ко-

мандам режима работы:

Панели инструментов в режиме Технические требования 51 1

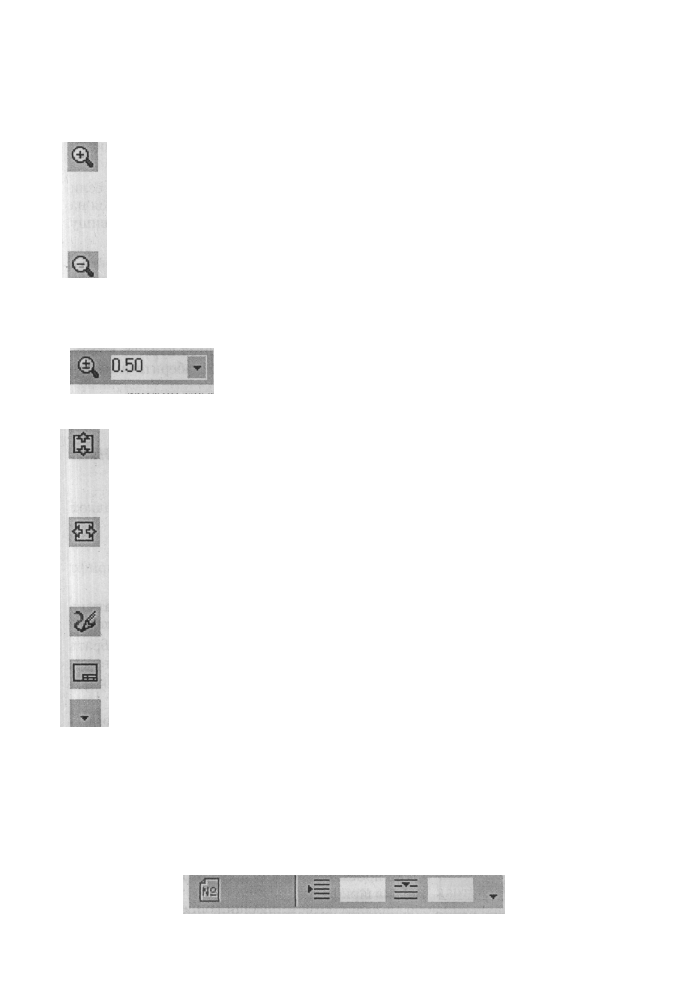

Увеличить масштаб позволяет увеличить масштаб отображения в ак-

тивном окне в определенное количество раз. Значение коэффициента

масштабирования в графических и текстовых документах постоянно

и равно 1,2. Значение коэффициента масштабирования в документах-

моделях можно задать в диалоге настройки параметров управления

изображением;
Уменьшить масштаб позволяет уменьшить масштаб отображения в

активном окне в определенное количество раз. Значение коэффици-

ента масштабирования в графических и текстовых документах посто-

янно и равно 1,2. Значение коэффициента масштабирования в доку-

ментах-моделях можно задать в диалоге настройки параметров уп-

равления изображением;

Текущий масштаб показывает в текстовом поле спра-

ва текущий масштаб отображения в активном окне.

Можно также указать в этом текстовом поле нужный масштаб предс-

тавления объекта;

Масштаб по высоте листа позволяет, изменить масштаб отображения

текущего текстового документа, технических требований, таблицы

основной надписи или спецификации таким образом, чтобы страница

документа полностью помещалась в окне по высоте (вертикальный

размер изображения становится равным высоте окна);
Масштаб по ширине листа позволяет изменить масштаб отображе-

ния текущего текстового документа, технических требований, табли-

цы основной надписи или спецификации таким образом, чтобы стра-

ница документа полностью помещалась в окне по ширине (горизон-

тальный размер изображения становится равным ширине окна);
Обновить изображение позволяет обновить изображение в активном

окне. При обновлении масштаб отображения документа в окне не из-

меняется; ?
Показать все изменяет масштаб отображения в активном окне таким

образом, чтобы в нем был виден полностью весь документ;
Другие кнопки вызывает всплывающее меню с одним пунктом Наст-

ройка интерфейса, щелчок мыши по которому вызывает диалоговое

окно Настройка интерфейса.

5.4.2. Панель инструментов

Текущее состояние

Общий вид панели инструментов Текущее состояние в режиме Технические

требования, представленной в виде горизонтальной строки, показан на рис. 5.49.

Рис. 5.49. Панель инструментов Текущее состояние в режиме Технические требования

512 Оформление чертежа

Эту панель инструментов, как правило, размещают сразу после панели

инструментов Вид. Эта панель инструментов включает ряд кнопок:

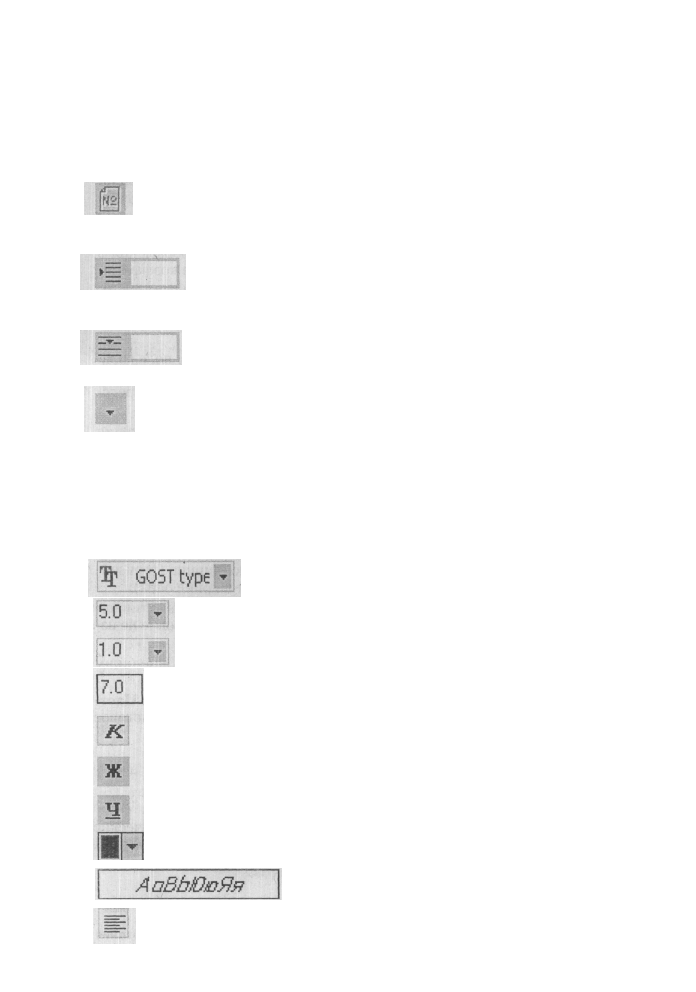

Текущая страница в поле рядом отображается номер страницы, если

их несколько, на которой находится курсор. Чтобы переместиться на

другую страницу, наберите ее номер в этом поле и нажмите клавишу

> Enter;

Текущая строка в поле рядом отображается номер строки, в

которой находится курсор. Чтобы переместиться на другую

строку текста, наберите ее номер в этом поле и нажмите клави-

шу Enter;

Текущая позиция в поле рядом отображается позиция от нача-

ла строки того символа, на котором находится курсор. Чтобы

переместиться на другую позицию в строке, наберите ее номер

в этом поле и нажмите клавишу Enter;
Другие кнопки вызывает всплывающее меню Настройка интерфейса.

5.4.3. Панель свойств:Технические требования
с открытой вкладкой Формат

Общий вид Панели свойств: Технические требования с открытой вкладкой

Формат показан ранее на рис. 5.47.

Эта панель инструментов включает ряд кнопок:

Шрифт - список, из которого можно выбрать шрифт

выделенного или набираемого текста;

Высота символов - поле, в котором можно ввести или выбрать из

списка высоту символов выделенного или набираемого текста;
Сужение символов - поле, в котором можно ввести или выбрать

из списка сужение символов выделенного или набираемого текст;

Шаг строк - поле для ввода шага строк в текущем или выделенных

абзацах;

Курсив - назначить или отменить курсивное начертание выделенно-

го или набираемого заново текста;
Полужирный - назначить или отменить жирное начертание выде-

ленного или набираемого заново текста;
Подчеркнутый - назначить или отменить подчеркивание выделенно-

го или набираемого заново текста;
Цвет текста - список, позволяющий выбрать цвет символов выделен-

ного или набираемого заново текста;

Окно просмотра - окно просмотра текущих пара-

метров шрифта;

Выровнять влево - выровнять выделенные или набираемые заново

абзацы текста по левому краю;

Панели инструментов в режиме Технические требования 513

Центрировать - выровнять выделенные или набираемые заново абза-

цы текста по центру;
Выровнять вправо - выровнять выделенные или набираемые заново

абзацы текста по правому краю;
Выровнять по ширине - выровнять выделенные или набираемые за-

ново абзацы текста по ширине;
Стиль... - назначить или изменить стиль выделенного фрагмента или

набираемого заново текста;
Шрифт... - назначить или изменить параметры шрифта (высоту, су-

жение, начертание и т.д.) для выделенного или набираемого заново

текста;

Абзац... - назначить или изменить параметры форматирования (шаг

строк, отступы, интервалы и т.д.) для выделенных или набираемых
заново абзацев текста;
Формат текста... - задать габариты многострочного текста и методы

его форматирования (правила размещения текста в габаритной рамке);
Параметры списка - назначить или изменить параметры нумерации

текста (тип нумерации, отступы и т.д.);
Установить нумерацию - установить или отменить нумерацию выде-

ленных или набираемых заново абзацев;

Новый список - установить нумерацию текущего и следующих за

ним абзацев с начального значения (как нового списка нумерации);
Увеличить вложенность - увеличить вложенность выделенных абза-
цев текста на один уровень;
Уменьшить вложенность - уменьшить вложенность выделенных аб-

зацев текста на один уровень;

Символы форматирования - включить или отключить отображение

на экране служебных символов форматирования текста (конец абза-

ца, табуляция, пробел и т.д.).

5.4.4. Панель свойств:

Технические требования

с открытой вкладкой Вставка

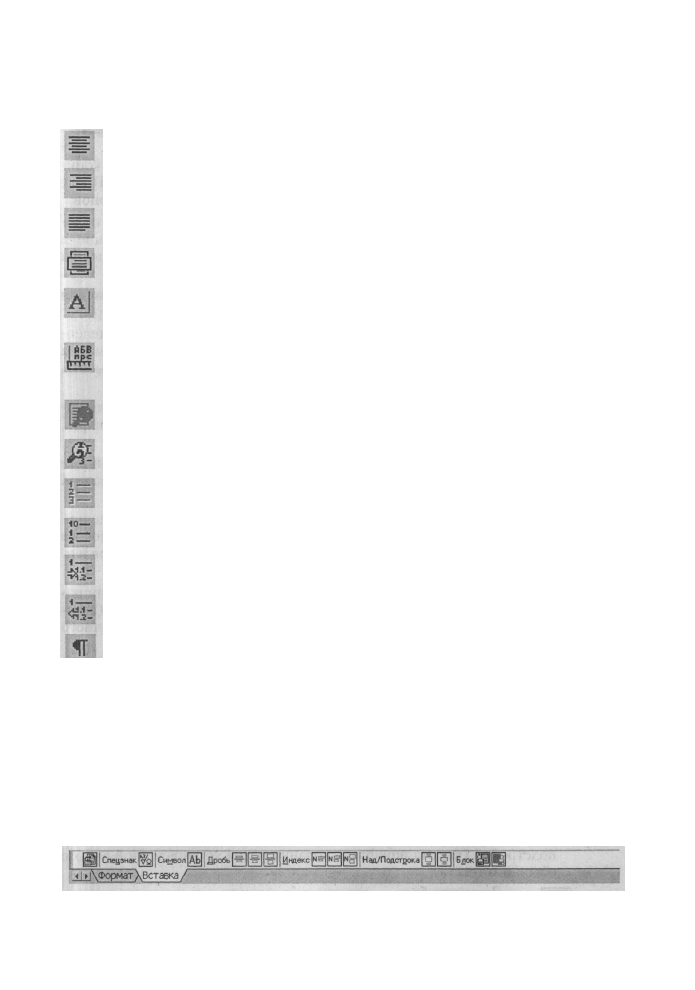

Общий вид Панели свойств с открытой вкладкой Вставка в режиме Техничес-

кие требования, представленной в горизонтальном виде, показан на рис. 5.55.

Рис. 5.50. Панель свойств: Технические требования с открытой вкладкой Вставка

514 Оформление чертежа

Эта панель инструментов включает ряд кнопок:

Вставить текстовый шаблон - открывает текстовый шаблон и копи-
рует в набираемый текст нужные разделы из этого шаблона. После
этого на экране появится окно Библиотекаря текстовых шаблонов;

Спецзнак... - вставляет в текст (начиная с текущего поло-
жения курсора) специальные знаки, отсутствующие в

обычных наборах шрифтов (знак диаметра, различные символы для

технологических обозначений и т.д.);

Символ - вставляет в текст (начиная с текущего положения
курсора) символы, недоступные для ввода с клавиатуры;

Вставить дробь (малой высоты) - объявляет выделен-
ный или набираемый заново текст дробью малой высоты

(с высотой шрифта, равной около 45% от установленной высоты
обычного текста);
Вставить дробь (средней высоты) - объявляет выделенный или на-

бираемый заново текст дробью средней высоты (с высотой шрифта,

равной около 67% от установленной высоты обычного текста);

Вставить дробь (нормальной высоты) - объявляет выделенный или

набираемый заново текст дробью нормальной высоты (с высотой

шрифта, равной установленной высоте обычного текста);

Вставить индекс (малой высоты) - объявляет выделен-
ный или набираемый заново текст состоящим из индексов

малой высоты (с высотой шрифта, равной около 45% от установлен-

ной высоты обычного текста);
Вставить индекс (средней высоты) - объявить выделенный или на-

бираемый заново текст состоящим из индексов средней высоты (с вы-

сотой шрифта, равной около 67% от установленной высоты обычного

текста);
Вставить индекс (нормальной высоты) - объявляет выделенный

или набираемый заново текст состоящим из индексов нормальной

высоты (с высотой шрифта, равной установленной высоте обычного

текста);

Вставить надстроку (увеличенной высоты) -
объявляет выделенный или набираемый заново

текст состоящим из основания с над- и подстрокой (высота шрифта

основания увеличена и составляет около 150% от установленной вы-

соты обычного текста);
Вставить надстроку (нормальной высоты) - объявить выделенный

или набираемый заново текст состоящим из основания с над- и

подстрокой (высота шрифта основания равна установленной высоте

обычного текста);

Загрузить блок... - вставляет блок текста - содержимое внешне-

го файла *.txt или файла в формате текстового документа КОМ-

ПАС (*.kdw) в текущий документ, начиная с текущей позиции курсора;
