Постановка обозначений на чертеже 483

< »дФормат ХВставка /

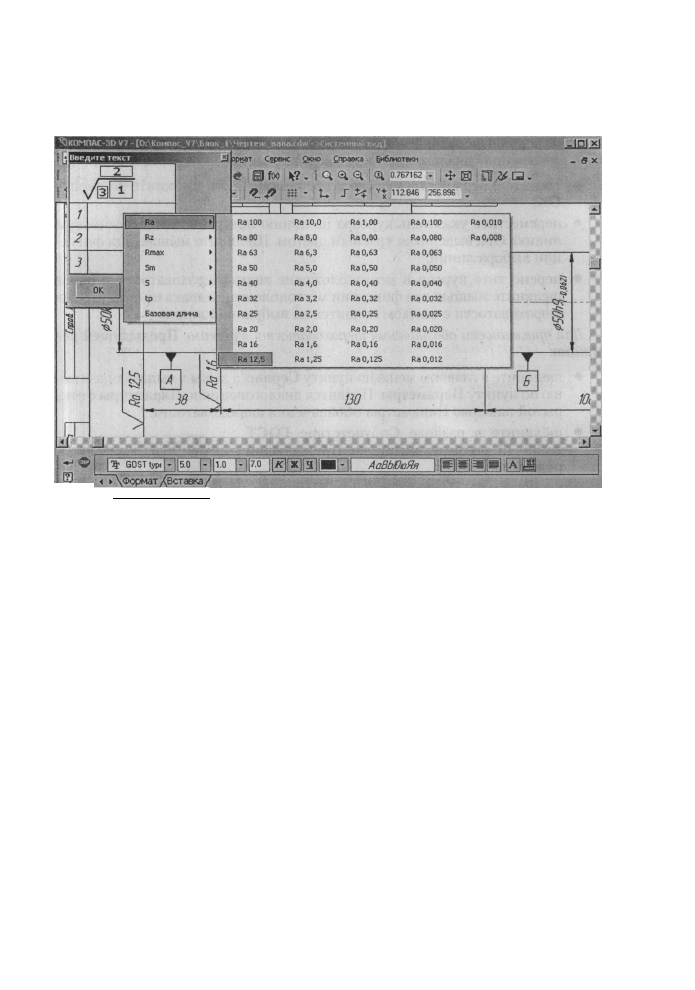

Рис. 5.5. Простановка обозначения шероховатости в Предыдущей редакция

• щелкните в разделе Соответствие ГОСТ 2.309-73 по переключателю С

Изменением №3 для установки параметров обозначения шероховатос-

ти после внесения соответствующих изменений в указанный ГОСТ или

Предыдущая редакция для установки параметров обозначения шеро-

ховатости, которые устанавливались ранее.

Для простановки обозначения шероховатости в режиме С Изменением №3:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой панелью Параметры обозначения шероховатости;

• щелкните в разделе Соответствие ГОСТ 2.309-73 по переключателю С

Изменением №3;

• щелкните на Панели свойств: Шероховатость на вкладке Знак по по-

лю Текст. Появится диалоговое окно Введите текст. При заполнении

полей текстовых надписей можно использовать справочники системы,

которые вызываются двойным щелчком в соответствующих нумеро-

ванных полях. Пример такого состояния системы показан на рис. 5.5.

• щелкните дважды в первом поле - строке под номером 1 диалогового

окна Введите текст. Появится всплывающее меню;

• щелкните во всплывающем меню, например, по пункту Ra. Появится

справочная таблица со стандартными значениями шероховатости;

• щелкните в ней по нужной величине, например, по величине Ra 12,5. В

первой строке появится значение Ra 12,5.

484 Оформление чертежа

Обозначения шероховатости можно проставить и прямым вводом величи-

ны в нужное поле диалогового окна Введите текст:

• введите в первой строчке (поле) величину 12,5 и щелкните по кнопке

ОК;

• переместите указатель курсора на линию поверхности или выносную

линию. Она выделится красным цветом. Щелкните мышью для фикса-

ции выбора линии;

• переместите курсор в местоположение знака шероховатости и снова

щелкните мышью для фиксации местоположения знака на линии. Знак

шероховатости с текстом появится на выбранной линии.

Для простановки обозначения шероховатости в режиме Предыдущей ре-

дакции:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой панелью Параметры обозначения шероховатости.

• щелкните в разделе Соответствие ГОСТ

2.309-73 по переключателю Предыдущая

редакция;

• щелкните на Панели свойств: Шерохова-

тость на вкладке Знак по полю Текст. Поя-

вится диалоговое окно Введите текст. При

заполнении полей текстовых надписей мож-
но использовать справочники системы, ко-

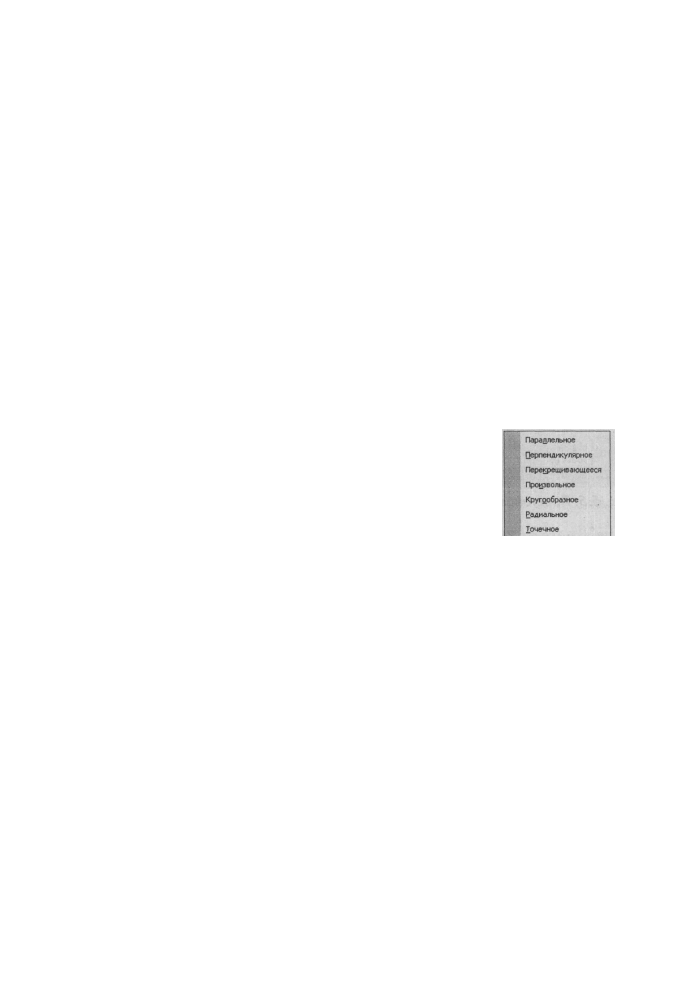

торые вызываются двойным щелчком в со- Рис. 5.6. Всплывающее

ответствующих нумерованных полях. При- меню определения

мер такого состояния системы показан на направления неровностей

рис. 5.5.

Рассмотрим несколько поподробнее диалоговое окно Введите текст в

Предыдущей редакции:

• Поле 1 предназначено для определения Параметра шероховатости по

ГОСТ 2789-73;

• Поле 2 (строка) предназначена для определения Вида обработки. Если

дважды щелкните по этому полю, то появится всплывающее меню, сос-

тоящее из двух пунктов: Полировать, Шабрить;

• Поле 3 (строка) предназначена для назначения Базовой длины. Если

дважды щелкните по этому полю, то появится всплывающее меню,

включающее набор значений базовых длин: 0,01; 0,03; 0,08; 0,25; 0,80;

2,5; 8; 25;

• Поле 4 (строка) предназначена для определения Направления неров-

ностей. Если дважды щелкните по этому полю, то появится всплываю-

щее меню, показанное на рис. 5.6.

После завершения ввода текста нажмите кнопку ОК. Для выхода из диа-

лога без сохранения введенного текста нажмите кнопку Отмена.

Постановка обозначений на чертеже 485

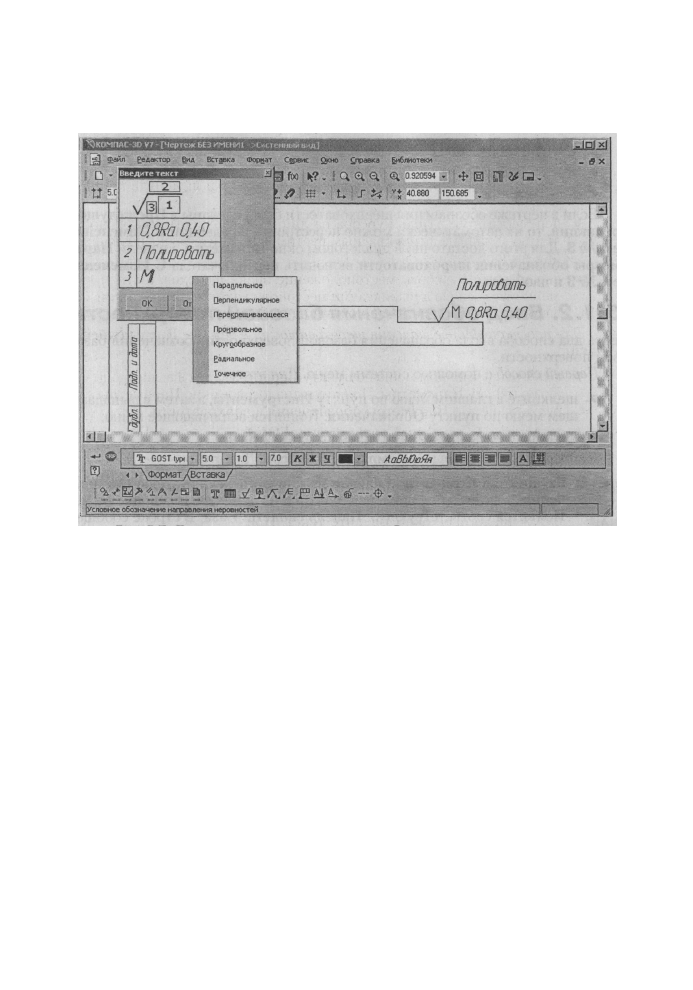

РИС. 5.7. Система в режиме простановки обозначения шероховатости

С Изменением №3

Для простановки обозначения шероховатости в режиме С Изменением №3:

• щелкните на Панели свойств: Шероховатость на вкладке Знак по по-

лю Текст. Появится диалоговое окно Введите текст;

• щелкните дважды в каждом поле и введите в них соответствующие зна-

чения:

— в первом поле определите Базовую длину/Параметр по ГОСТ 2789-73,

например, 0,80/Ra 0,40;

— во втором - определите способ обработки поверхности: Полировать или

Шабрить, например, Полировать;

— в третьем укажите Условное обозначение направления неровностей,

например, Произвольное - М. Пример такого состояния системы показан на

рис. 5.7.

При заполнении текстовых полей можно использовать всплывающие

справочники системы, которые вызываются двойным щелчком в соответ-

ствующих нумерованных полях.

Каждое направление неровностей имеет свое условное обозначение:

• = - Параллельное;
• + - Перпендикулярное;
• X - Перекрещивающееся;
• М- Произвольное;

486 Оформление чертежа

• С - Кругообразное;
• R - Радиальное;
• Р - Точечное.
Если в чертеже обозначения шероховатости были сделаны в Предыдущей

редакции, то их автоматически можно перестроить в редакции С Изменени-

ем № 3. Для этого достаточно в диалоговом окне Параметры в панели Пара-

метры обозначения шероховатости включить переключатель С Изменени-

ем № 3 и наоборот.

5.1.2. Ввод обозначения базовой поверхности

Есть два способа ввода обозначения базовой поверхности обозначения базо-

вой поверхности.

Первый способ с помощью системы меню. Для этого:

• щелкните в главном меню по пункту Инструменты, а затем в выпадаю-

щем меню по пункту Обозначения. Появится всплывающее меню;

• щелкните во всплывающем меню по пункту Базы.

Второй способ с помощью Компактной панели. Для этого:

щелкните в Компактной панели по кнопке-переключателю Обозна-

•^ чения, а затем в появившейся панели инструментов по кнопке База.

m Появится соответствующая Панель свойств: База. В строке сообще-

X ний в нижней части экрана появится сообщение: Укажите поверх-

ность для простановки обозначения базы;

• щелкните по линии базовой поверхности. Она высветится красным

цветом. Одновременно появится фантом знака обозначения базы. В

строке сообщений появится подсказка: Укажите положение знака на

поверхности или введите текст надписи;

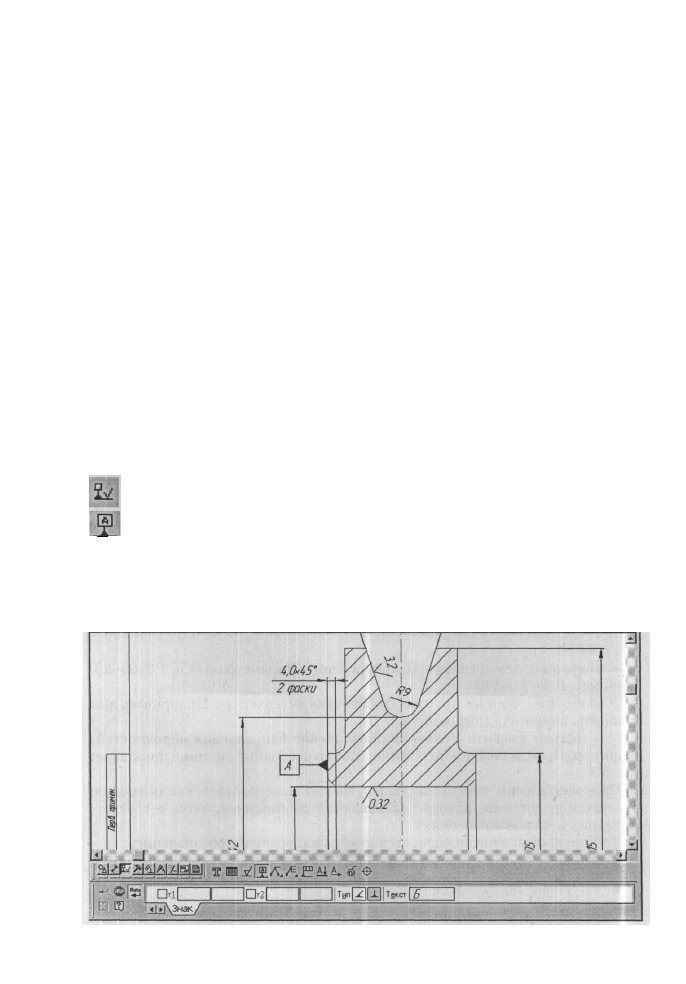

Рис. 5.8. Система в режиме ввода обозначения базовой поверхности

Постановка обозначений на чертеже 487

• переместите указатель мыши так, чтобы фантом знака обозначения ба-

зы занял нужное вам место на линии базовой поверхности. В строке со-

общений в нижней части экрана появится сообщение: Укажите конеч-

ную точку выноски или введите текст надписи;

• переместите указатель мыши несколько в сторону от линии базовой по-

верхности и щелкните мышью. Знак обозначения базы появится в выб-

ранном месте. На рис. 5.8. показаны часть чертежа с введенным обозна-

чением базовой поверхности, Компактная панель с нажатыми (активи-

зированными) кнопкой переключателем Обозначения и кнопкой База,

а также Панель свойств: База.

Панель свойств: База имеет поля для ввода точки расположения знака на

поверхности - т1, конечной точки выноски - т2, кнопки: Произвольное рас-

положение и Перпендикулярно к опорному элементу, определяющие спо-

соб отрисовки обозначения базы, а также поле Текст для ввода буквы в обоз-

начение базовой поверхности:

Чтобы ввести новую букву в обозначение базовой плоскости:

• щелкните мышью по полю Текст. Появится диалоговое окно Введите

текст;

• щелкните дважды по полю, в которое должна быть введена буква. Поя-

вится список прописных букв русского алфавита, за некоторым исклю-

чением. Это состояние системы показано на рис. 5.9.

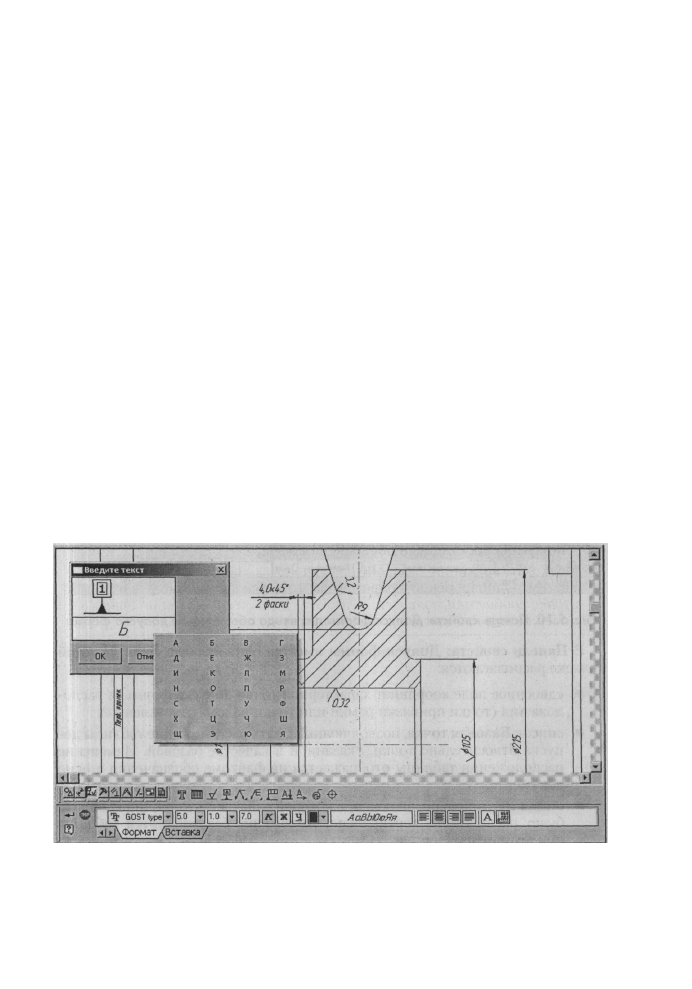

РИС. 5.9. Диалоговое окно

Введите текст в режиме ввода обозначения базовой поверхности

Следует обратить внимание на то, что при вызове диалогового окна Вве-

дите текст появляется Панель свойств: Введите текст для настройки текста.

488 Оформление чертежа

5,1.3. Ввод обозначения допуска формы

Обозначения допуска формы представляются в виде однострочной таблицы.

Таблица допуска имеет свою Базовую точку привязки, которая по умолча-

нию располагается в нижней левой части рамки. На фантоме положение ба-

зовой точки отмечено крестиком. При этом вся рамка будет располагаться

вправо и вверх от базовой точки.

Есть два способа ввода обозначения допуска формы обозначения допуска

формы.

Первый способ с помощью системы меню. Для этого:

• щелкните в главном меню по пункту Инструменты, а затем в выпадаю-

щем меню по пункту Обозначения. Появится всплывающее меню;

• щелкните во всплывающем меню по пункту Допуск формы.

Второй способ с помощью Компактной панели. Для этого:

о, щелкните в Компактной панели по кнопке-переключателю Обозна-

чения. Появится соответствующая панель инструментов с набором

кнопок для ввода различных обозначений;

3 щелкните по кнопке Допуск формы.

В обоих случаях появится соответствующая Панель Свойств: Допуск

формы для ввода обозначения допуска формы, показанная на рис. 5.10.

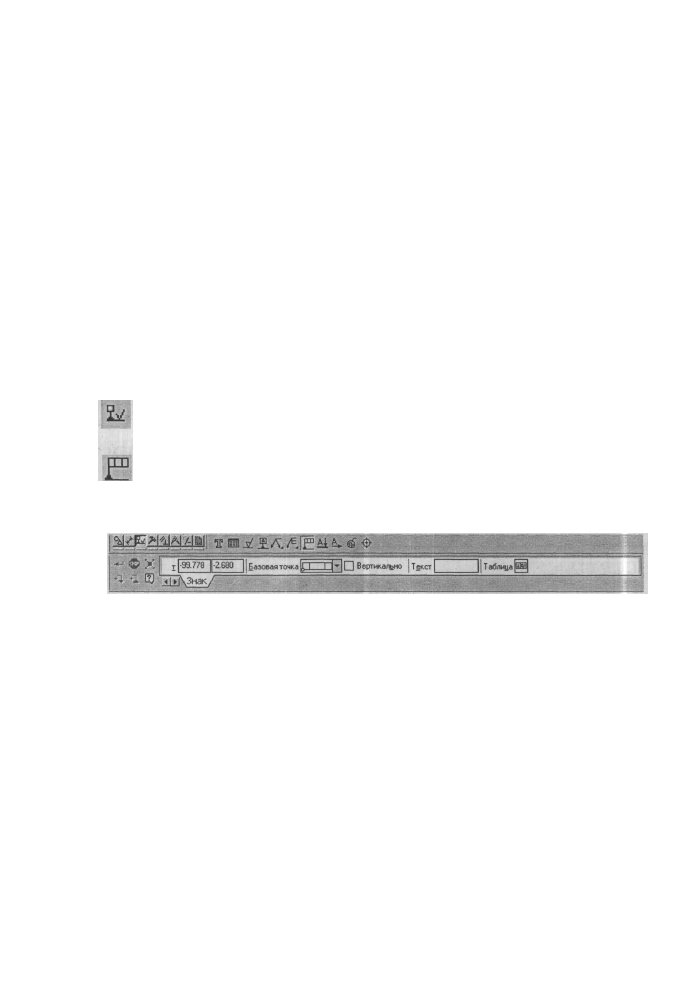

РИС. 5.10. Панель СВОЙСТВ: Допуск формы для ввода обозначения допуска формы

В Панели свойств: Допуск формы имеется одна вкладка Знак. На этой

вкладке располагаются:

• сдвоенное поле координат характерной точки допуска формы и распо-

ложения (точки привязки рамки или точки излома ответвления);

• список Базовая точка, позволяющий задать расположение таблицы до-

пуска относительно точки, указанной в качестве базовой. Изменение

расположения таблицы отображается на фантоме обозначения в окне

документа;

• опция Вертикально, включение которой означает, что таблица допуска

будет расположена вертикально. Положение базовой точки таблицы

при этом не изменяется;

• поле Текст вызывает диалоговое окна Введите текст, в котором Вы мо-

жете ввести нужную надпись;

• опция Таблица вызывает диалоговое окно Обозначение допуска для

создания таблицы, в которой можно выбрать нужные параметры для

ввода в ячейки.

Постановка обозначений на чертеже 489

Для ввода допуска формы:

• щелкните на Панели свойств: Допуск формы в разделе Базовая точка

по раскрывающемуся списку, а в нем по пункту Слева посередине;

• щелкните на Панели свойств: Допуск формы по переключателю Вер-

тикально для вертикального расположения таблицы допуска. Появив-

шаяся в квадратике галочка означает, что установлен режим вертикаль-

ного расположения таблицы допуска формы;

• укажите курсором примерное положение таблицы допуска формы - в

правой части горизонтальной оси ролика и щелкните мышью. В указан-

ном месте появится квадратик;

• щелкните мышью по кнопке Создание таблицы в полуавтоматическом

режиме в Панели свойств: Допуск формы. Появится диалоговое окно

Обозначение допуска;

• щелкните по раскрывающемуся списку в разделе Знак и выберите из

списка нужный значок допуска-перпендикулярность. Это состояние

системы показано на рис. 5.11.

ф

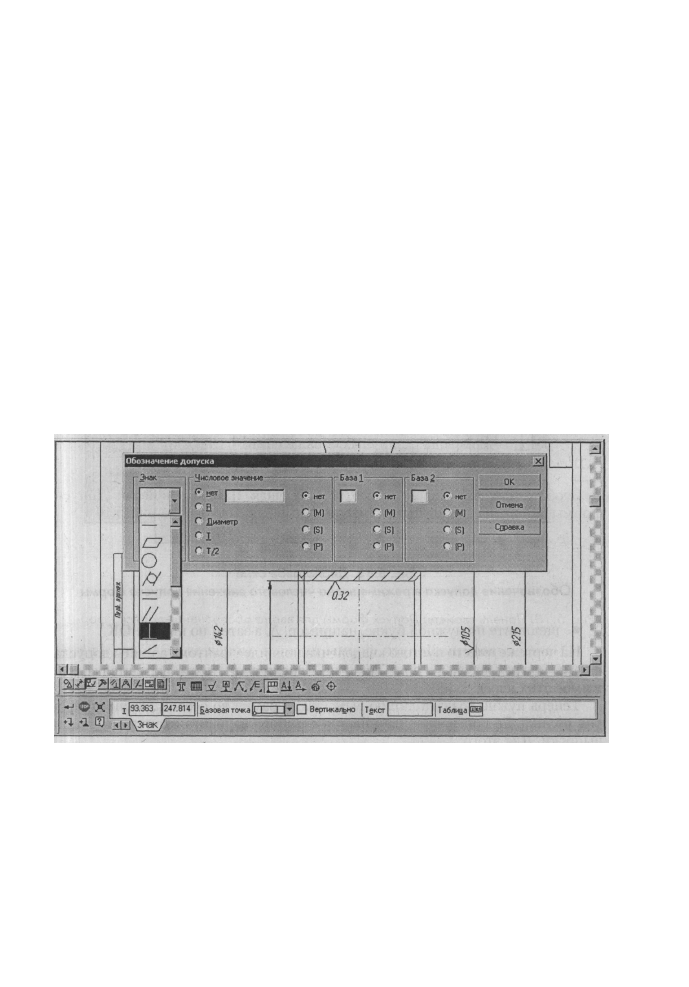

\ Рис. 5.11. Диалоговое окно

Обозначение допуска в режиме ввода знака допуска формы

дважды щелкните в текстовом поле раздела Числовое значение. Поя-

вится список стандартных величин;

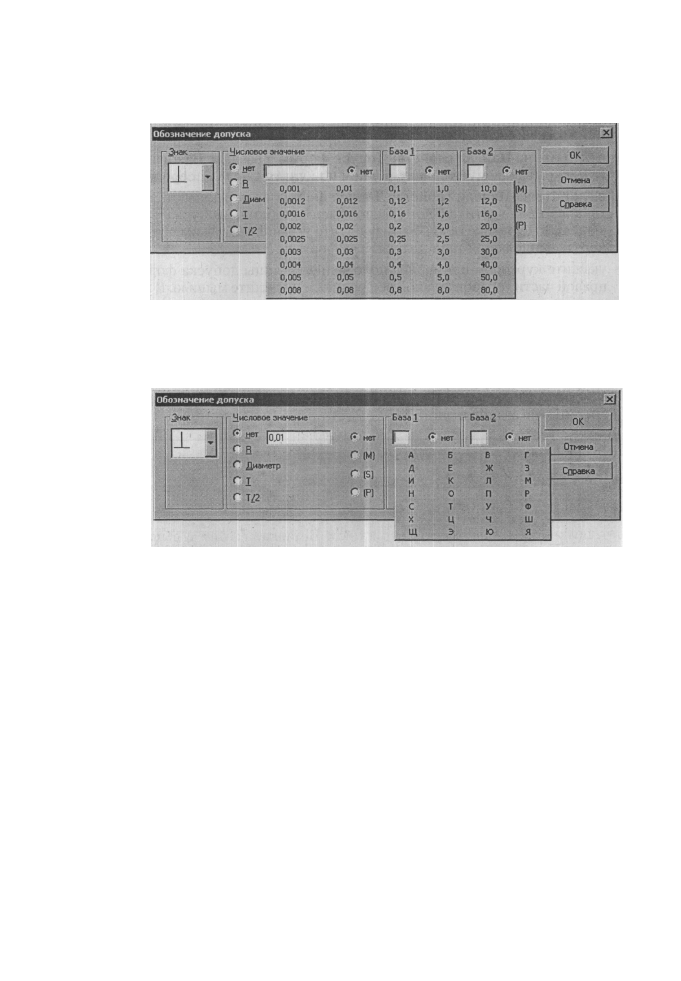

щелкните по нужной величине, например, по 0,01. Это состояние систе-
мы показано на рис. 5.12.
дважды щелкните в текстовом поле раздела База 1. Появится список

прописных букв русского алфавита, за некоторым исключением. Это

состояние системы показано на рис. 5.13.

490 Оформление чертежа

Рис. 5.12. Диалоговое окно Обозначение допуска в режиме ввода числового зна-

чения допуска формы

Рис. 5.13. Диалоговое окно

Обозначение допуска в режиме ввода числового значения допуска формы

• щелкните по нужной букве, например, А, а затем по кнопке ОК.

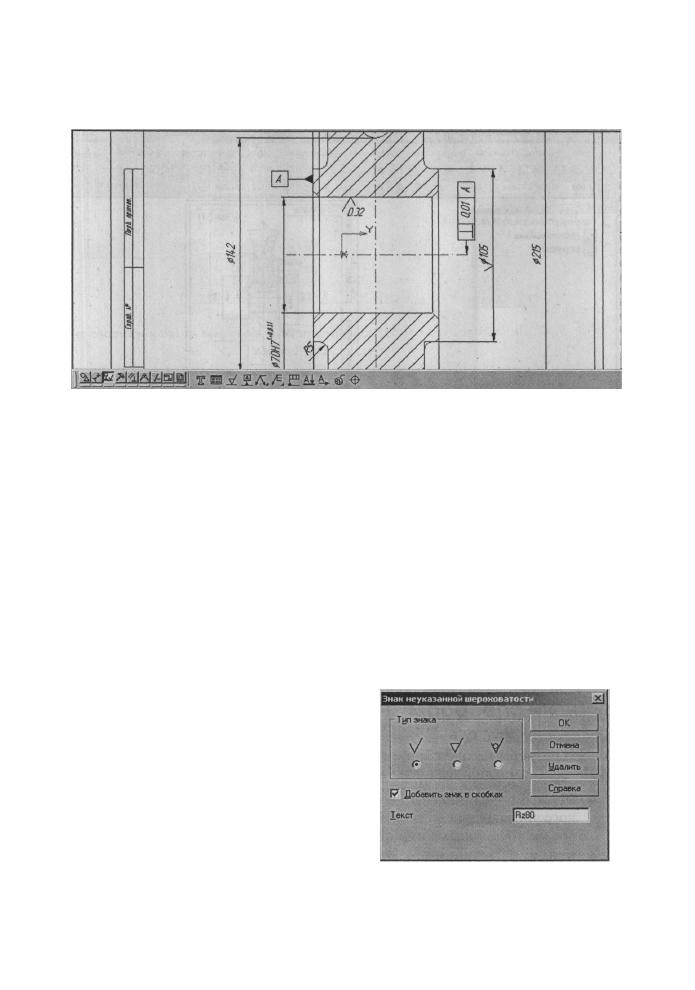

На чертеже вместо пустого квадратика появился фантом таблицы допуска

формы из трех ячеек, а в поле Текст на Панели свойств отображается содер-

жимое этих ячеек.

Теперь нужно создать линию выноски от рамки до осевой линии отверс-

тия ролика. Ее построение начинается с выбора варианта окончания линии

выноски. Для этого:

• щелкните по кнопке Ответвление со стрелкой на Панели специально-

го управления. Система сгенерирует фантом рамки с девятью точками,

которые являются возможными вариантами выхода ответвления из

таблицы допуска;

• щелкните по средней точке в нижней части рамки;
• переместите указатель курсора вертикально вниз до пересечения с осе-

вой горизонтальной линией и щелкните кнопкой;

щелкните на Панели специального управления по кнопке Создать

объект. Это состояние системы показано на рис. 5.14.

Постановка обозначений на чертеже 491

Рис. 5.14. Фрагмент чертежа с обозначением допуска формы

5.1.4. Простановка значения

неуказанной шероховатости

Для простановки значения неуказанной шероховатости:

• щелкните в главном меню по пункту Вставка, а затем в выпадающем

меню по пункту Неуказанная шероховатость. Появится всплывающее

меню;

• щелкните во всплывающем меню по пункту Ввод. Появится диалого-

вое окно Знак неуказанной шероховатости, показанное на рис. 5.15.

В этом диалоговом окне можно отредактировать обозначение шероховатос-

ти неуказанных поверхностей (знак неуказанной шероховатости) на чертеже.

Раздел Тип знака включает группу переключателей, позволяющих выб-

рать нужный тип знака шероховатости.

Опция Добавить знак в скобках,

если ее включить, позволяет отрисовы-
вать знак в скобках.

Поле Текст позволяет ввести вруч-

ную текст надписи для знака шерохо-
ватости.

Для завершения диалога щелкните

по кнопке ОК. Если не требуется сох-
ранять сделанные изменения, щелкни-
те по кнопке Отмена. Для удаления
обозначения неуказанной шерохова-
тости из чертежа щелкните по кнопке
Удалить.

РИС. 5.15. Диалоговое окно

Знак неуказанной шероховатости

492 Оформление чертежа

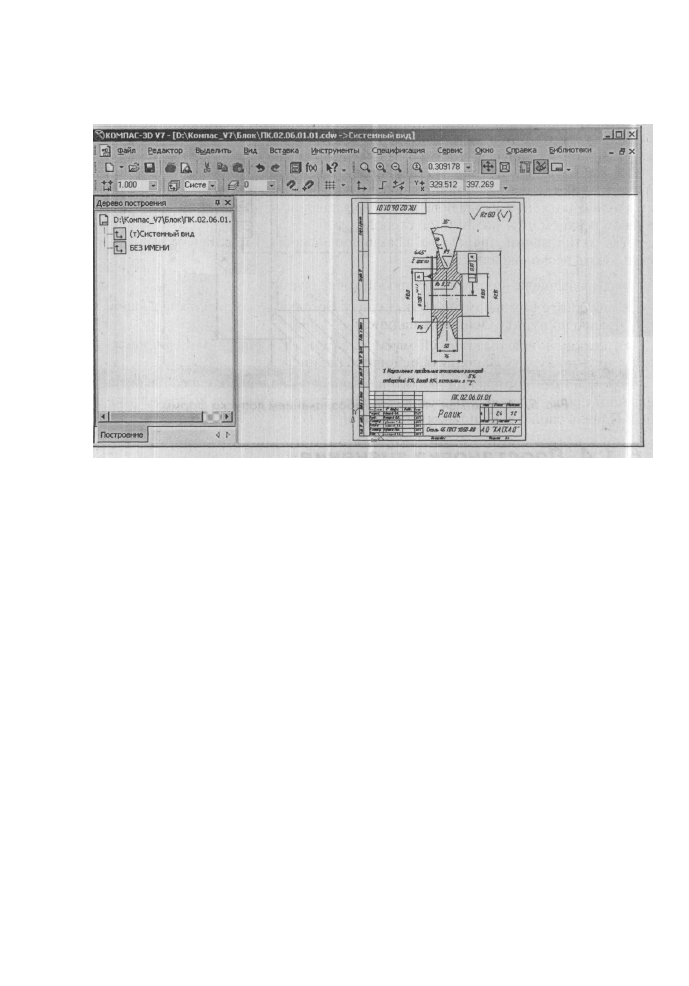

Рис. 5.16. Рабочий чертеж ролика со Знаком неуказанной шероховатости.

Проставим Знак неуказанной шероховатости в нашем чертеже Ролик.

Для этого:

• щелкните по опции Добавить знак в скобках для ее включения;
• введите в поле Текст -Rz80. Диалоговое окно Знак неуказанной шеро-

ховатости будет выглядеть так, как показано на рис. 5.15.

• щелкните по кнопке ОК. В правом верхнем углу форматки появится

нужный знак Неуказанной шероховатости рис. 5.16.

5.1.5. Заполнение основной надписи

ручным способом

Основная надпись чертежа располагается в правом нижнем углу формата.
Форма, размеры и содержание граф основной надписи установлены ГОСТ
2.104—68. В основной надписи указывают:

• в графе 1 - наименование чертежа в именительном падеже единствен-

ного числаю Если наименование состоит из нескольких слов, то на пер-
вое место помещают имя существительное;

• в графе 2 - обозначение документа, включая его код;
• в графе 3 - материал детали. Заполняется только на чертежах деталей;
• в графе 4 - наименование или различительный индекс организации,

разработавшей документ.

Постановка обозначений на чертеже 493

В левом верхнем углу чертежа, в рамке размером 14 х 70 записывается обоз-

начение чертежа, данное в графе 2 рамки основной надписи, повернутое на 180°.

На форматах, больше А4, основная надпись может быть расположена как

по короткой, так и по длинной стороне. При расположении основной надпи-

си вдоль короткой стороны повернутое обозначение чертежа располагается в

правом верхнем углу по длинной стороне.

Для активизации процедуры заполнения основной надписи можно ис-

пользовать несколько способов:

• дважды щелкнуть мышью в любой точке штампа;
• щелкните в главном меню по пункту Вставка, а затем в выпадающем

меню по пункту Основная надпись;

• щелкнуть правой кнопкой мыши, а затем в контекстном меню щелк-

нуть по пункту Заполнить основную надпись.

В результате применения любого из вышеперечисленных способов акти-

визации процедуры заполнения основной надписи появится соответствую-

щая Панель свойств: Основная надпись рис. 5.17.

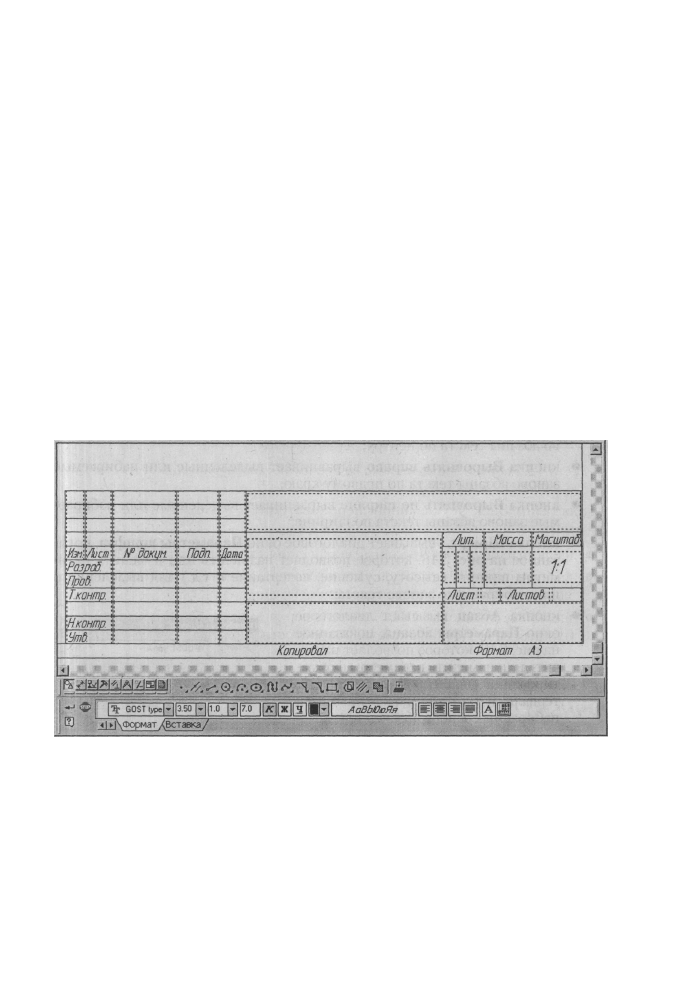

РИС. 5.17. Активизированный штамп и Панель свойств: Основная надпись

Панель свойств: Основная надпись, предназначенная для заполнения ос-

новной надписи (штампа), включает ряд раскрывающихся списков, кнопок и
окно просмотра текущих параметров шрифта:

• раскрывающийся список Шрифт позволяет выбрать шрифт выделен-

ного или набираемого текста;

• поле Высота символов позволяет ввести или выбрать из списка высо^-

ту символов выделенного или набираемого текста;

494 Оформление чертежа

поле Сужение символов обеспечивает ввод или выбор из списка суже-
ние символов выделенного или набираемого текста;
поле Шаг строк предназнчено для ввода шага строк в текущем или вы-
деленных абзацах;

кнопка Курсив позволяет назначить или отменить курсивное начертание;
Полужирный - кнопка, которая позволяет назначить или отменить
жирное начертание выделенного или набираемого заново текста;

• кнопка Подчеркнутый позволяет назначить или отменить подчеркива-

ние выделенного или набираемого заново текста;

• список Цвет текста позволяет выбрать цвет символов выделенного или

набираемого заново текста;

• поле Окно просмотра шрифта обеспечивает просмотр текущих пара-

метров шрифта;

• кнопка Выровнять влево выравнивает выделенные или набираемые за-

ново абзацы текста по левому краю;

• кнопка Центрировать выравнивает выделенные или набираемые зано-

во абзацы текста по.центру;

• кнопка Выровнять вправо выравнивает выделенные или набираемые

заново абзацы текста по правому краю;

• кнопка Выровнять по ширине выравнивает выделенные или набирае-

мые заново абзацы текста по ширине;

• кнопка Шрифт... вызывает диалоговое окно Параметры шрифта, пока-

занное на рис. 5.18, которое позволяет назначить или изменить пара-

метры шрифта (высоту, сужение, начертание и т.д.) для выделенного

или набираемого заново текста:

• кнопка Абзац вызывает диалоговое

окно Параметры абзаца, показанное

на рис. 5.19, которое позволяет назна-

чить или изменить параметры форма-

тирования (шаг строк, отступы, ин-

тервалы и т;д.) для выделенных или

набираемых заново абзацев текста.

Признаком активности штампа являет-

ся появление в нем границ ячеек.

Конструктор может заполнять только сво-

бодные ячейки основной надписи (штам-

па). Ячейки, содержимое которых является

стандартным, не доступны для ввода и ре-

дактирования.

Редактирование некоторых ячеек (нап-

ример, Разраб., Пров., Подп. , Дата и др.)

невозможно. Их содержимое задано при

создании таблиц, входящих в состав стиля

оформления.

Рис. 5.18. Диалоговое окно

Параметры шрифта

Постановка обозначений на чертеже 495

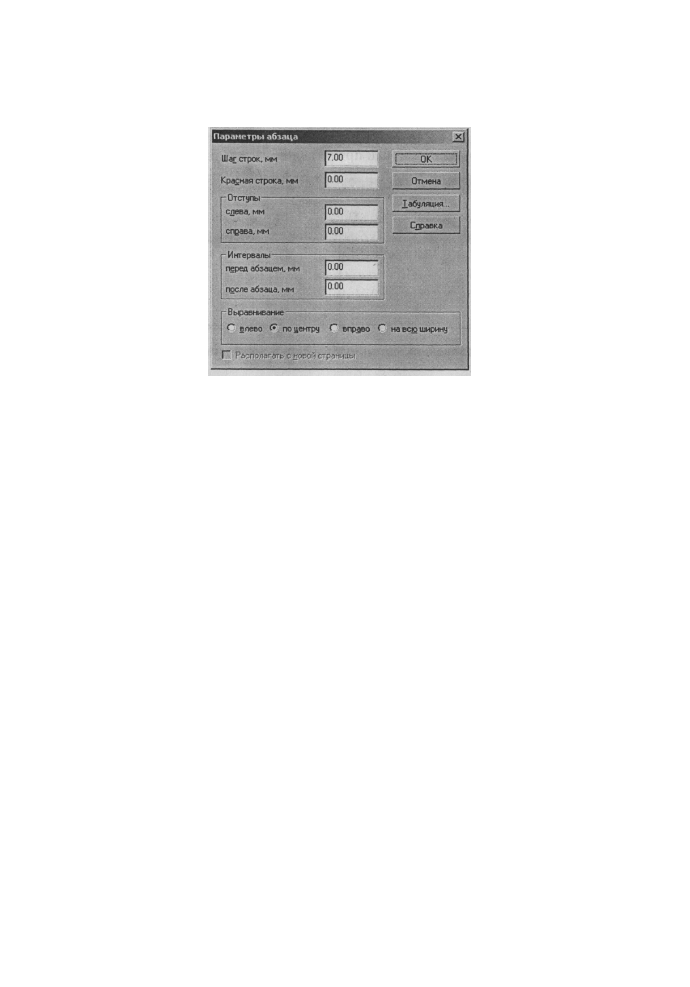

Рис. 5. / 9. Диалоговое окно Параметры абзаца

При заполнении основной надписи доступны все возможности текстового

редактора KOMIIAC-3D. В некоторых ячейках, например, Лит. или Масш-

таб доступны также пользовательские меню. Завершив заполнение ячейки

штампа, вызовите из контекстного меню команду Создать объект или наж-

мите комбинацию клавиш Ctrl + Enter.

Ячейки основной надписи обладают определенным «интеллектом». При

заполнении ячеек система автоматически располагает текст по центру ячей-

ки или выравнивает его по левой границе ячейки, подбирает необходимую

высоту и ширину символов для равномерного заполнения ячеек. Если при за-

полнении ячейки нужно сформировать дополнительную строку, то вам необ-

ходимо просто нажать клавишу Enter. Система сформирует новую пустую

строку в пределах текущей ячейки и вы сможете продолжить набор текста.

Однако, если по ГОСТу данная ячейка не может содержать более одной стро-

ки, то сформировать дополнительную строку вам не удастся.

В системе КОМПАС заполнение ячеек штампа может быть выполнено в

ручном и полуавтоматическом режиме.

При заполнении ячеек в ручном режиме щелкните в ячейке мышью. Поя-

вится текстовый курсор. После этого можно вводить нужный текст. Для пе-

ремещения по ячейкам можно использовать клавиши перемещения.

5,1.6, Заполнение основной надписи
полуавтоматическим способом

Для заполнения ячеек в полуавтоматическом режиме щелкните дважды внут-

ри выделенной ячейки. При этом, в зависимости от того какая ячейка выбра-

на для заполнения, возможен вызов тех или иных дополнительных данных.

Если дважды щелкнуть в ячейке, в которой указывается материал, из ко-

торого должна быть выполнена деталь, то появится через некоторое время

Справочник материалов в свернутом состоянии, если вы ранее им не пользо-

496 Оформление чертежа

вались. Как правило, он сохраняет свое последнее состояние. Справочник ма-

териалов может выглядеть так, как представлен на рис. 5.20.

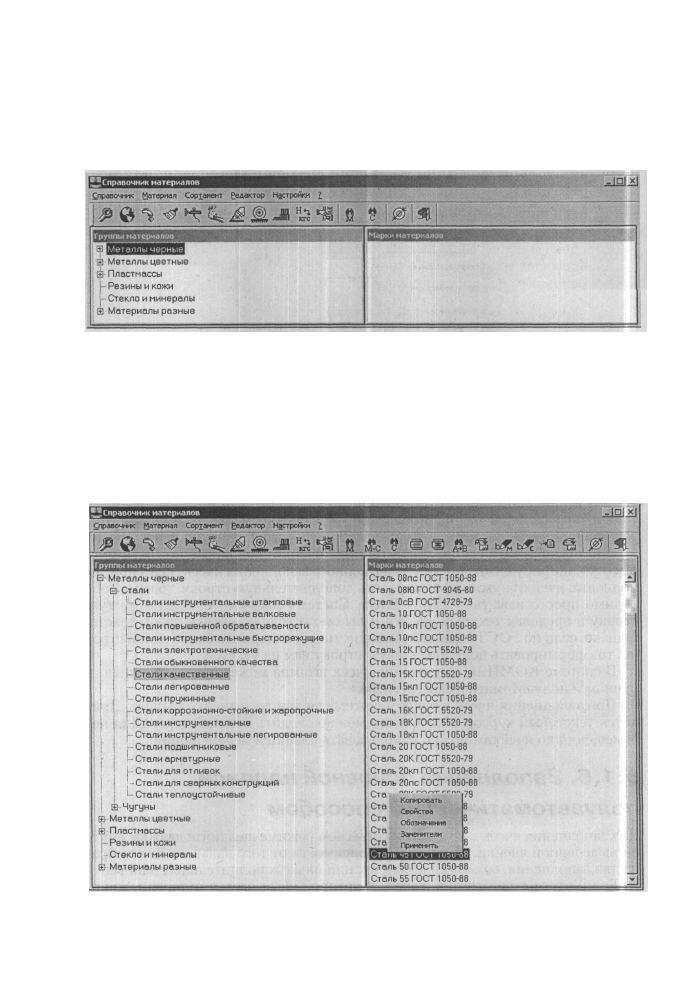

Рис. 5.20. Справочник материалов в своем первичном состоянии

• щелкните по пункту Металлы черные. Появится список черных метал-

лов; Стали и Чугуны;

• щелкните по пункту Стали. Появится список различных ъидов сталей;
• щелкните по нужному виду, например, по пункту Стали качественные.

В правой части появятся полный сортамент этих сталей. Он может выг-

лядеть так, как представлен на рис. 5.21.

Рис. 5.21. Справочник материалов с раскрытыми пунктами

Металлы черные и Стали

Постановка обозначений на чертеже 497

• щелкните в правой части по нужной стали, например Сталь 10. Она вы-

делится;

• щелкните правой кнопкой мыши. Появится контекстное меню с опре-

деленными пунктами.

Если вы щелкните в контекстном меню по пункту Копировать, то обозна-

чение выбранной марки материала будет скопировано в буфер обмена данны-

ми для последующего использования в других документах.

Если вы щелкните в контекстном меню по пункту Свойства, то вы увиди-

те все основные свойства данной стали, как это показано на рис. 5.22.

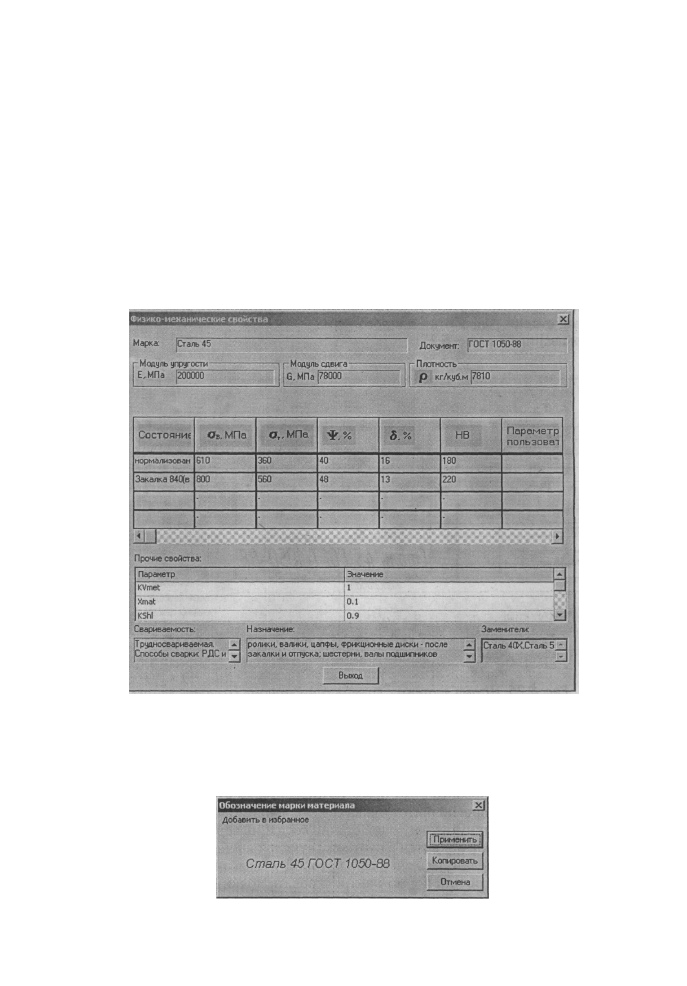

Рис. 5.22. Физико-механические свойства стали 10 из Справочника материалов

Если вы щелкните в контекстном меню по пункту Обозначение, то появит-

ся диалоговое окно Обозначения марки материала, показанное на рис. 5.23.

Рис. 5.23. Диалоговое окно Обозначения марки материала

498 Оформление чертежа

Если вы щелкните в контекстном меню

по пункту Заменители, то появится диало-

говое окно Заменители для марки матери-

ала, показанное на рис. 5.24.

Если вы щелкните в контекстном меню

по пункту Применить, то через некоторое

время обозначение выбранной марки мате-

риала появится в соответствующей ячейке.

Если дважды щелкнуть в ячейках Лите-

ра, в которой указывается к какой стадии

относится данный чертеж, то появятся воз-

можные стадии разработки данного черте-

жа, показанные на рис. 5.25.

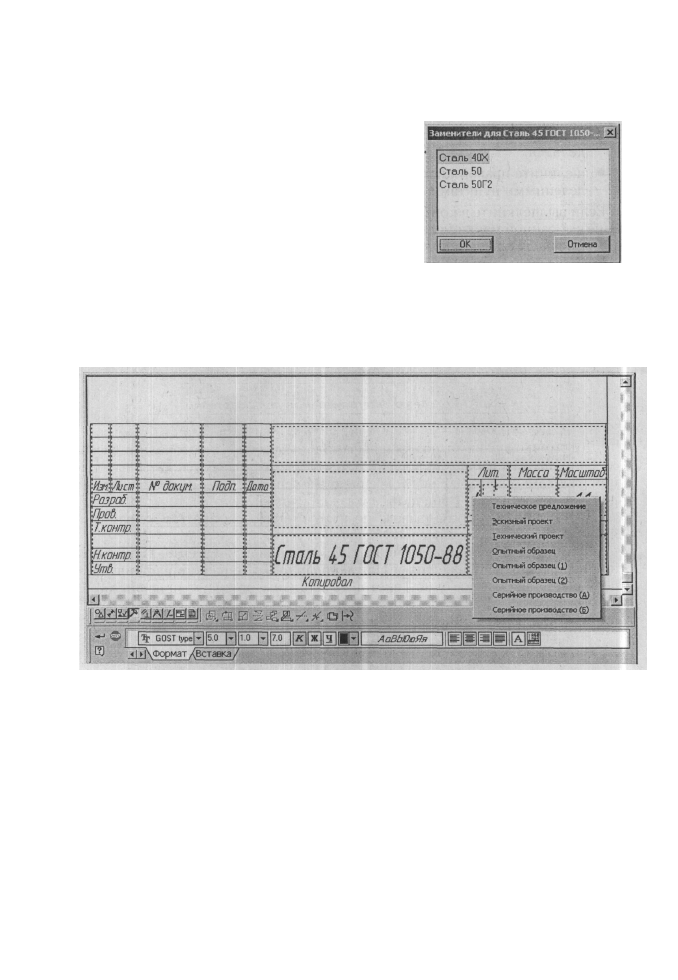

Рис. 5.24. Диалоговое окно

Заменители для материала

РИС. 5.25. Штамп чертежа с возможными этапами создания чертежа

Если чертеж разработан на стадии Технического предложения, то после

щелчка по этому пункту в ячейке появится буква П - подчеркнутая буква в

пункте.

Если чертеж разработан на стадии Эскизный проект, то после щелчка по

этому пункту в ячейке появится буква Э - подчеркнутая буква в пункте и т.д.

Достаточно щелкнуть по нужной стадии создания чертежа, как определен-

ная буква или цифра появится в соответствующей ячейке.

Если дважды щелкнуть в ячейке, в которой указываются фамилии разра-

ботчиков, технологов или нормо-контролеров, то появится пользовательское

меню, которое заранее заполняется. Одно из возможных состояний меню по-

казано на рис. 5.26.
