Создание рабочего чертежа втулки 451

• щелкните в Компактной панели по кнопке Штриховка. Появится соот-

ветствующая Панель свойств: Штриховка;

• нажмите комбинацию клавиш Alt + Ш или дважды щелкните мышью

на Панели свойств: Штриховка по полю Шаг для указания шага штри-

ховки. Указанное поле активизируется;

• наберите на клавиатуре значение шага штриховки, например, 5 мм и

нажмите клавишу Enter для фиксации ввода;

• щелкните в раскрывающемся

списке Угол по значению - 45° и *
нажмите клавишу Enter для фик-
сации ввода;

• щелкните внутри верхнего замк-

нутого контура для построения
штриховки. Появится штриховка
внутри указанного контура; •

Рйс

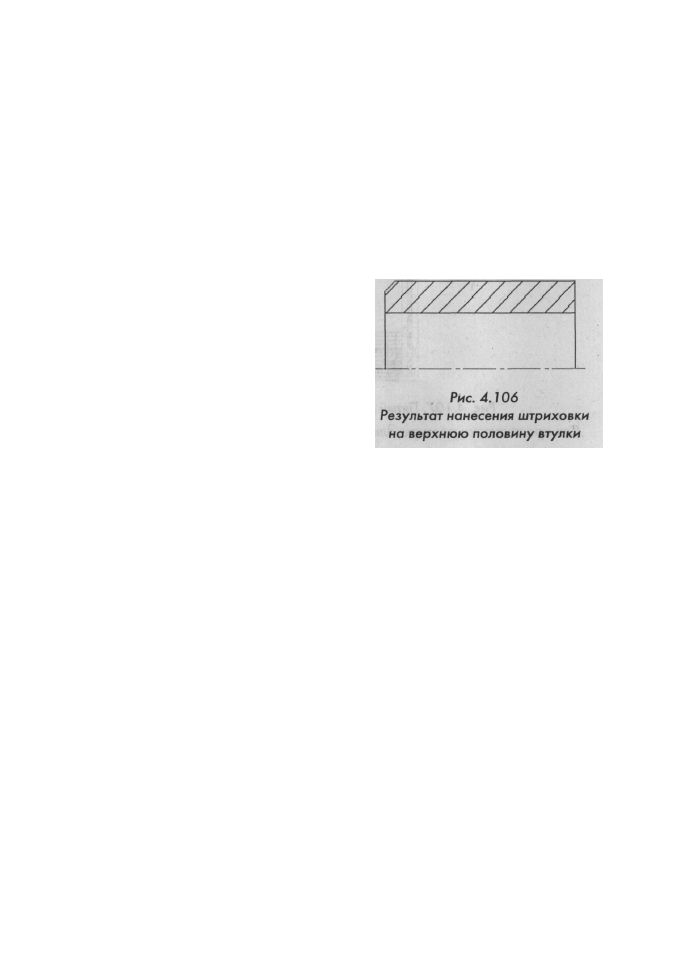

^ ^ Результат нанесения штриховки

• щелкните по кнопке Создать ооъ- '

ект для завершения нанесения на верхнюю половину втулки
штриховки. Результат нанесения
штриховки представлен на рис. 4.106.

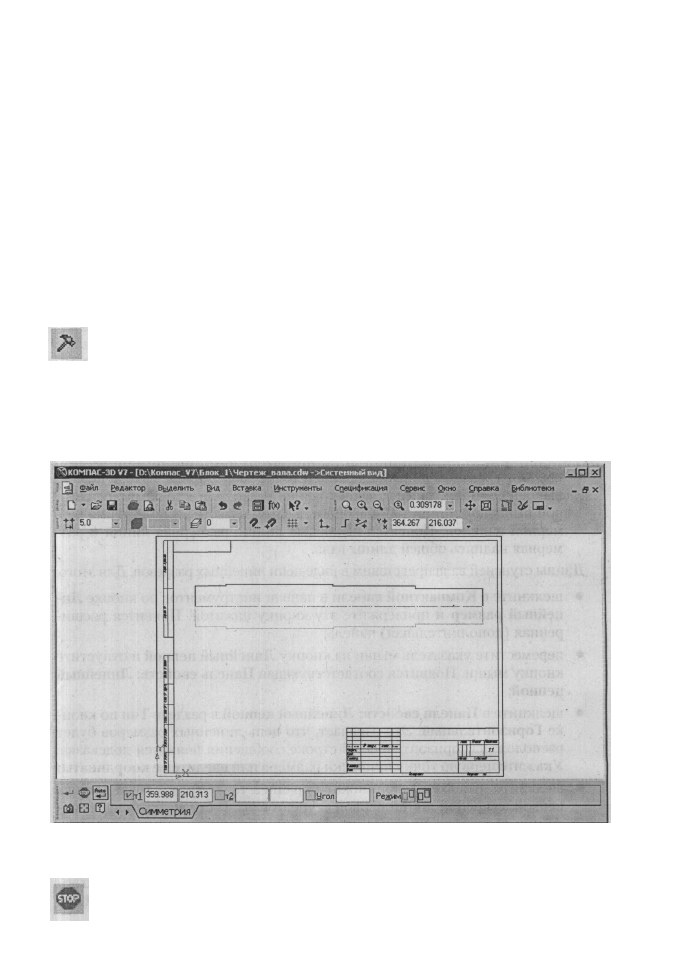

Для создания второй половины втулки используем команду Симметрия:

• щелкните в главном меню по пункту Выделить, а затем в выпадающем

меню по пункту Рамкой. Появится соответствующая Панель свойств и
подсказка в строке Сообщений;

• щелкните по местоположению верхнего левого угла рамки в области

чертежа, а затем по местоположению правого нижнего угла рамки так,

чтобы весь объект и ось симметрии были внутри рамки. Объект и ось

симметрии выделятся зеленым цветом;

• щелкните в Компактной панели по кнопке Редактирование. В правой

части появится соответствующая панель инструментов;

• щелкните в появившейся панели инструментов по кнопке Симметрия.

Появится соответствующая Панель свойств;

• щелкните по первой точке оси симметрии - горизонтальной осевой линии;
• щелкните по второй точке оси симметрии - горизонтальной осевой ли-

нии. Появится симметричное изображение втулки;

• щелкните по кнопке Прервать команду на Специальной панели управ-

ления, а затем в области чертежа для снятия выделения.

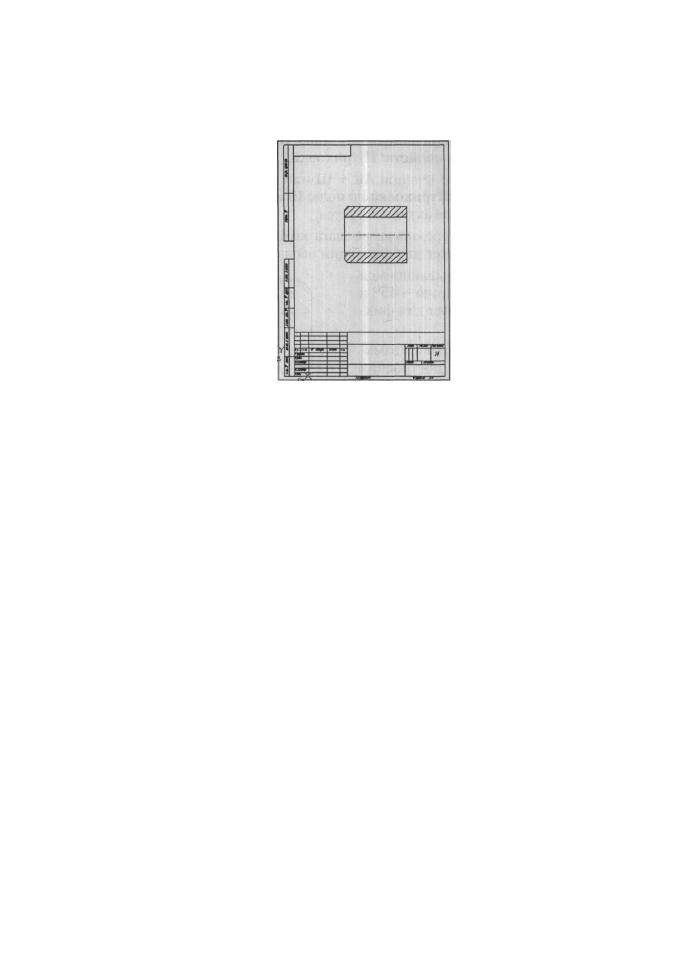

После этого чертеж втулки будет выглядеть так, как показан на рис. 4.107.

4.6.6. Установка размеров на втулке

Втулка имеет три основных размера: длина втулки, внутренний и внешний

диаметры втулки.

452 Создание чертежа

Рис. 4.107. Пятый этап построения чертежа Втулки

Для простановки размера длины втулки:

• щелкните в Компактной панели по кнопке переключателю Размеры, а

затем в появившейся панели инструментов по кнопке Линейный раз-
мер. Появится соответствующая Панель свойств: Линейный размер,
облегчающая настройку соответствующих линейных размеров;

• щелкните мышью в точках привязки размера т1 в нижней части линии

левого торца втулки и т2 в нижней части линии правого торца втулки

(места выхода выносных линий), которые определяют длину втулки;

• переместите курсор к месту установки размерной линии тЗ вниз и

щелкните мышью для фиксации ее местоположения;

• щелкните по кнопке Прервать команду на Специальной панели управления;
• щелкните дважды по размерной надписи на размерной линии. Размер-

ная надпись, линия и выносные линии станут зеленого цвета. Одновре-
менно появится соответствующая Панель свойств: Линейный размер;

• щелкните дважды в Панели свойств по полю Текст для уточнения разме-

ра длины втулки. Появится диалоговое окно Задание размерной надпрси;

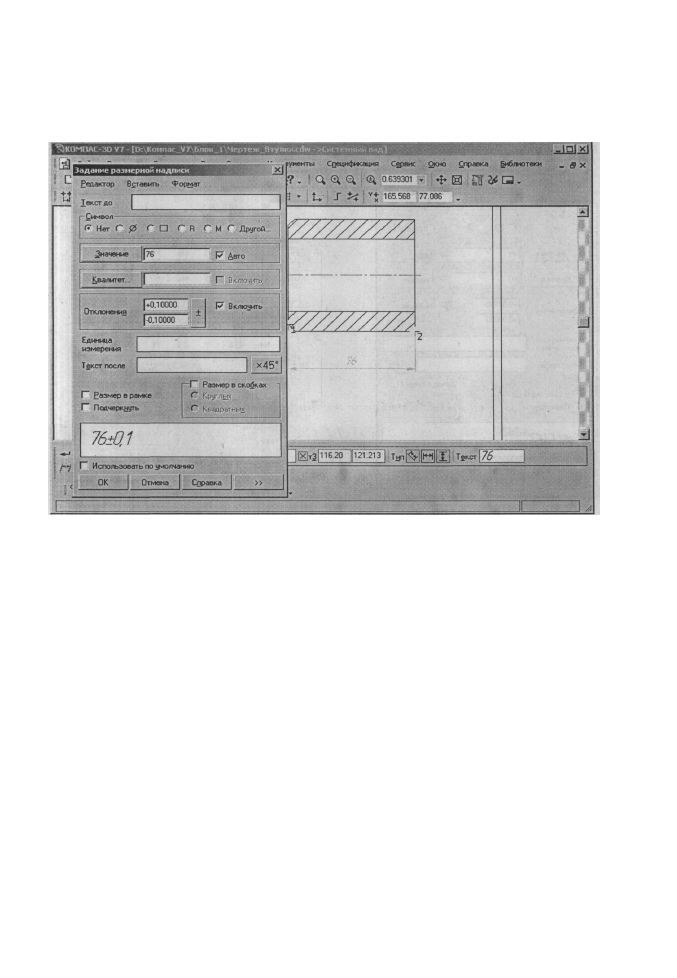

• установите в диалоговом окне те значения, которые указаны на рисунке.

После этого чертеж втулки будет выглядеть как на рис. 4.108.
• щелкните в диалоговом окне по кнопке ОК;

• щелкните по кнопке Создать объект на Специальной панели

управления. Установленный в диалоговом окне размер появится в раз-

мерной надписи и одновременно изменится сам размер втулки в точном
соответствии с установленным размером;

• щелкните в поле чертежа для снятия выделения, только что отредакти-

рованного линейного размера длины втулки.

Создание рабочего чертежа втулки 453

Рис. 4.108 Установка длины Втулки

Для установки размеров внешнего и внутреннего диметров втулки:

• щелкните в Компактной панели на панели инструментов по кнопке

Линейный размер. Появится соответствующая Панель свойств: Ли-

нейный размер;

• щелкните мышью в точках привязки размера т1 - по верхней линии от-

верстия втулки и т2 - по нижней линии отверстия втулки (места выхо-
да выносных линий), которые определяют внутренний диаметр втулки;

• переместите курсор к месту установки размерной линии тЗ - влево и

щелкните мышью для фиксации ее местоположения;

• щелкните на Специальной панели управления по кнопке Прервать

команду;

• щелкните дважды по размерной надписи на размерной линии. Размер-

ная надпись, линия и выносные линии станут зеленого цвета. Одновре-

менно появится соответствующая Панель свойств: Линейный размер;

• щелкните дважды в Панели свойств: Линейный размер по полю Текст

для уточнения размера внутреннего диаметра втулки. Появится диало-

говое окно Задание размерной надписи;

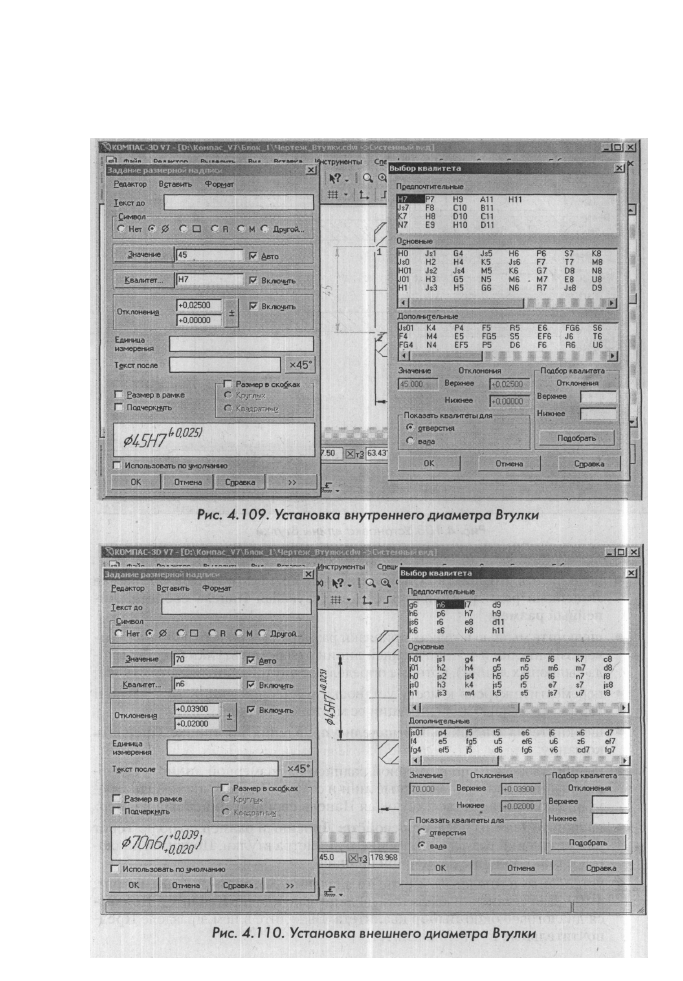

• установите в диалоговом окне те значения, которые указаны на рис.

4.109. Для установки квалитета щелкните по кнопке Квалитет. Появит-

ся диалоговое окно Выбор квалитета. Выделите в нем в разделе Пред-

почтительные нужный квалитет;

Создание рабочего чертежа втулки 455

После этого система может выглядеть так, как показана на рис. 4.109.

• щелкните сначала по кнопке ОК в диалоговом окне Выбор квалитета,

а затем в диалоговом окне Задание размерной надписи;

• щелкните по кнопке Создать объект. Установленный в диалоговом ок-

не размер появится в размерной надписи;

• щелкните в поле чертежа для снятия выделения, только что отредакти-

рованного линейного размера длины втулки.

Аналогично проставьте размер внешнего диаметра втулки.

В процессе простановки внешнего диаметра Втулки система может выгля-

деть так, как показана на рис. 4.110.

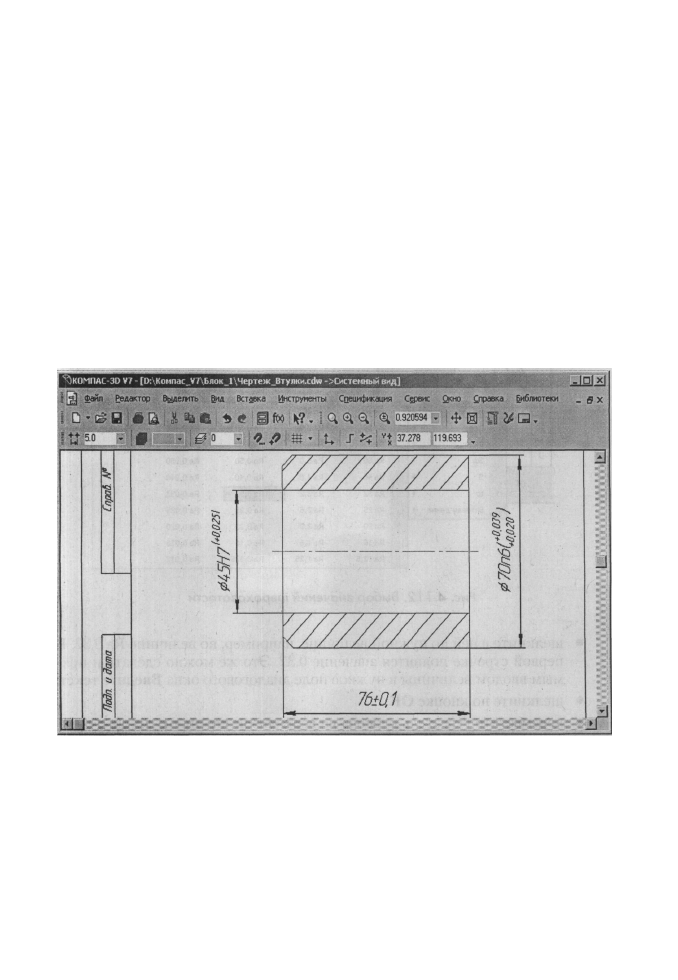

После простановки размеров Втулки она может выглядеть так, как показа-

на на рис. 4.111.

РИС. 4.111. Втулка с установленными размерами

4.6.7, Создание обозначений шероховатости

и размера фаски

Для создания обозначений шероховатости на внутренней и внешней пове-

рхностях втулки:

• щелкните в Компактной панели по кнопке-переключателю Обозначе-

ния, а затем в появившейся панели инструментов по кнопке Шерохо-

ватость. Появится соответствующая Панель свойств: Шероховатость
для определения положения, типа знака и текста;

456 Создание чертежа

щелкните по полю Текст на Панели свойств: Шероховатость. Появится

диалоговое окно Введите текст для установки параметров текста. При за-

полнении полей текстовых надписей можно использовать справочники
системы, которые вызываются двойным щелчком в соответствующем поле;
щелкните дважды в первом поле (строчке) диалогового окна Введите
текст. Появится всплывающее меню;

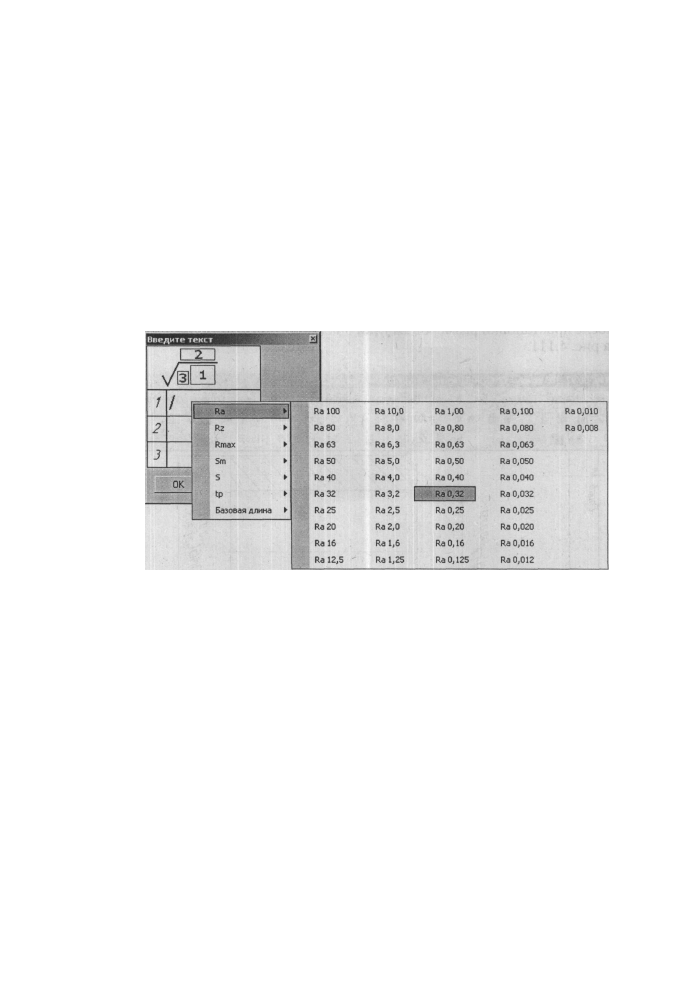

щелкните во всплывающем меню, например, по пункту Ra. Появится
справочная таблица со стандартными значениями шероховатости. Это
состояние системы показано на рис. 4.112.

Рис. 4.1 12. Выбор значений шероховатости

• щелкните в ней по нужной величине, например, по величине Ra 0,32. В

первой строчке появится значение 0.32. Это же можно сделать и пря-
мым вводом величины в нужное поле диалогового окна Введите текст;

• щелкните по кнопке ОК;
• переместите указатель курсора на верхнюю внутреннюю линию (пове-

рхность) втулки. Она выделится красным цветом. Щелкните мышью
для фиксации выбора;

• переместите курсор несколько ниже и снова щелкните мышью. Знак

шероховатости с текстом появится на выбранной линии канавки;

• переместите указатель курсора на верхнюю внешнюю линию (поверх-

ность) втулки. Она выделится красным цветом. Щелкните мышью для
фиксации выбора;

• переместите курсор несколько выше и снова щелкните мышью. Знак

шероховатости с текстом появится на выбранной линии канавки.

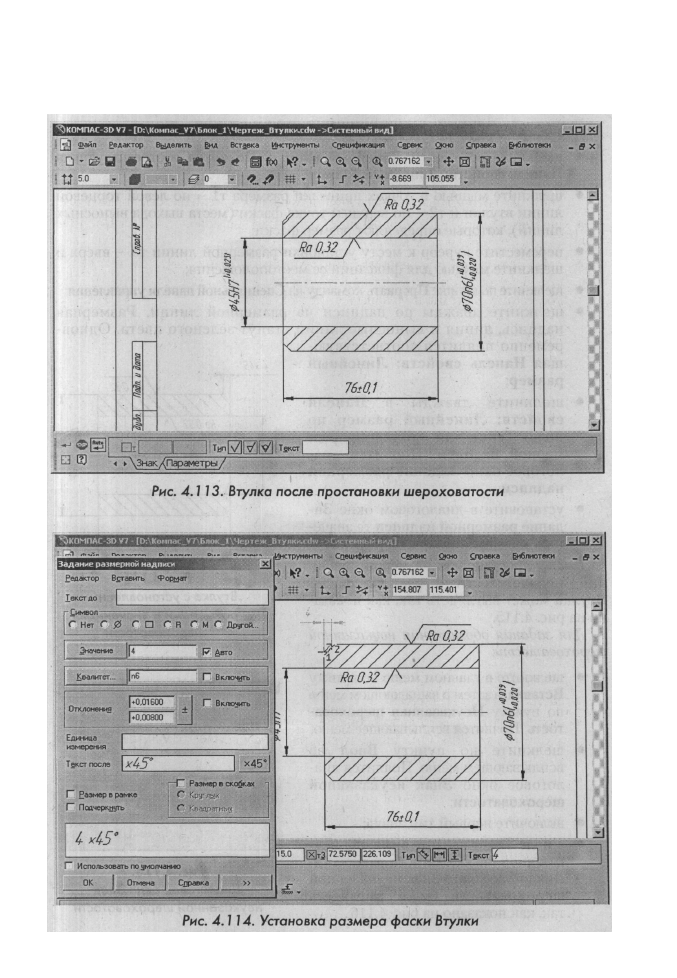

После простановки шероховатости Втулка может выглядеть так, как пока-

зана на рис. 4.113.

458 Создание чертежа

Для задания размера фаски:

• щелкните по кнопке Линейный размер. Появится соответствующая

Панель свойств: Линейный размер;

• щелкните мышью в точках привязки размера т1 - по левой торцевой

линии втулки и т2 - по верхней точке фаски (места выхода выносных

линий), которые определяют размер фаски;

• переместите курсор к месту установки размерной линии тЗ - вверх и

щелкните мышью для фиксации ее местоположения;

• щелкните по кнопке Прервать команду на Специальной панели управления;
• щелкните дважды по надписи на размерной линии. Размерная

надпись, линия и выносные линии станут зеленого цвета. Однов-

ременно появится соответствую-

щая Панель свойств: Линейный

размер;

• щелкните дважды в Панели

свойств: Линейный размер по

полю Текст для уточнения раз-

мерной надписи. Появится диа-

логовое окно Задание размерной

надписи;

• установите в диалоговом окне За-

дание размерной надписи те значе-

ния, которые указаны на рис. 4.114.

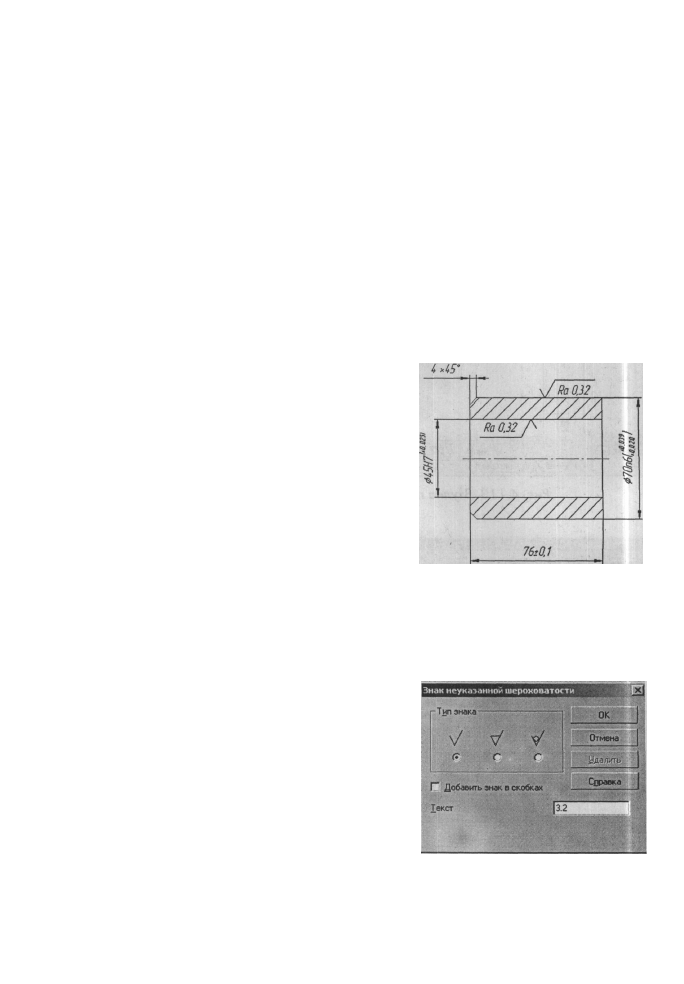

После простановки размеров, значе-

ний шероховатости и размера фаски

Втулка может выглядеть так, как показа-

но на рис. 4.115.

Для задания обозначения неуказанной

шероховатости:

• щелкните в главном меню по пункту

Вставка, а затем в выпадающем меню

по пункту Неуказанная шерохова-

тость. Появится всплывающее меню;

• щелкните по пункту Ввод во

всплывающем меню. Появится диа-

логовое окно Знак неуказанной

шероховатости;

• включите первый тип знака;
• в поле Текст введите значение неу-

казанной шероховатости равное 3.2.

Диалоговое окно Знак неуказанной

шероховатости будет выглядеть

так, как показано на рис. 4.116.

Рис. 4.115.

Втулка с установленными

размерами и значениями

шероховатости

Рис. 4.116.

Диалоговое окно Знак

неуказанной шероховатости

Создание рабочего чертежа вала по эскизу модели 459

• щелкните по кнопке ОК. В правом верхнем углу форматки появится

нужный знак неуказанной шероховатости.

4.6.8. Оформление основной надписи

Для оформления основной надписи:

• дважды щелкните мышью в поле названия детали в основной надписи.

Появится соответствующая Панель свойств: Основная надпись;

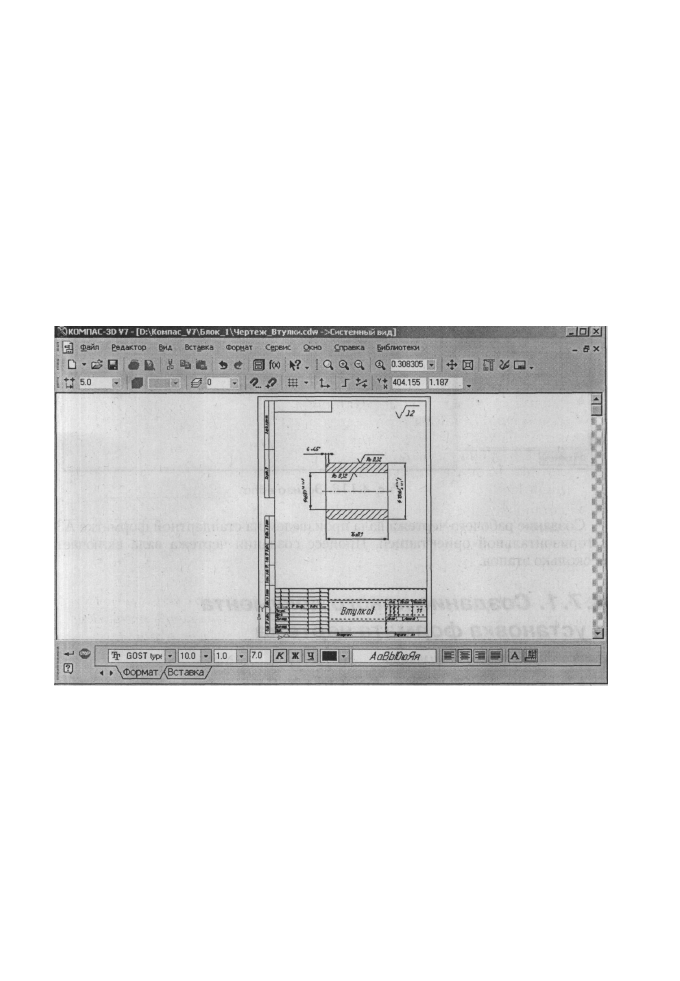

• ведите название чертежа - Втулка. Это состояние системы показано на

рис. 4.117;

РИС. 4.117. Заполнение основной надписи (штампа)

• завершив заполнение ячеек штампа, вызовите из контекстного меню ко-

манду Создать объект или нажмите комбинацию клавиш Ctrl + Enter.

4.7. Создание рабочего чертежа вала

по эскизу модели

Перейдем к созданию рабочего чертежа вала, как одной из наиболее распро-

страненных деталей. Ограничимся четырехступенчатым валом длиной 350

мм. Размеры каждой ступени вала определяются ее длиной и диаметров:

• первая ступень имеет длину 38 мм, а диаметр 50 мм;

460 Создание чертежа

• вторая ступень имеет длину 130 мм, а диаметр 55 мм;
• третья ступень имеет длину 100 мм, а диаметр 50 мм;
• четвертая ступень имеет длину 82 мм, а диаметр 44 мм.

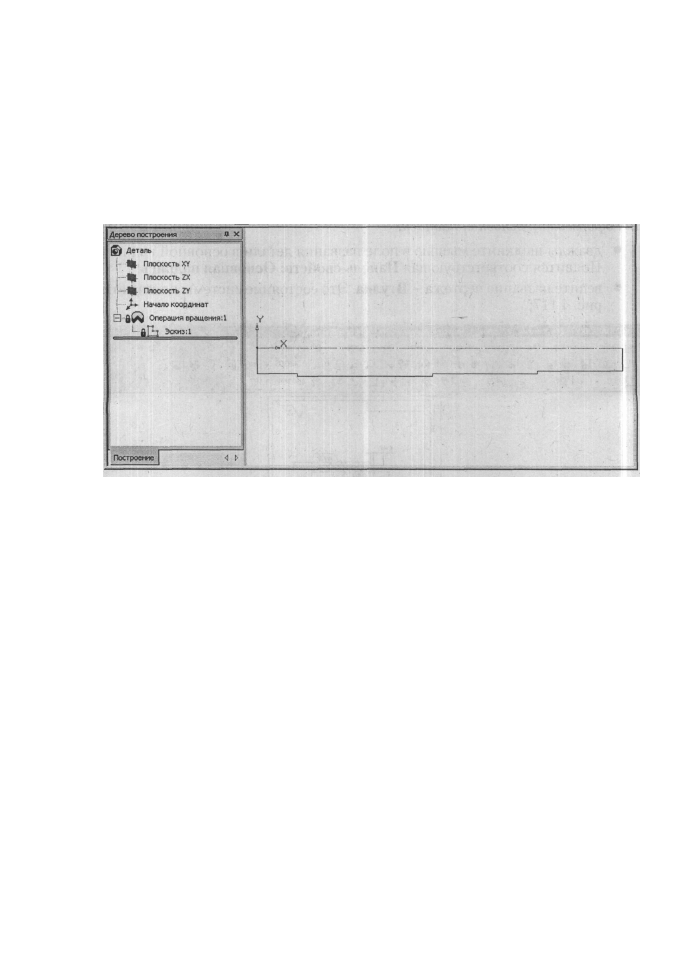

Эскиз и модель этого вала были созданы во второй главе рис. 4.118.

Рис. 4.118. Эскиза вала

Создание рабочего чертежа вала произведем на стандартной форматке A3

с горизонтальной ориентацией. Процесс создания чертежа вала включает

несколько этапов.

4.7'. 7. Создание нового документа
и установка формата чертежа

Для создания нового документа:

• нажмите комбинацию клавиш Ctrl + N. Появится диалоговое окно Но-

вый документ с открытой вкладкой Новый документы;

• щелкните по пиктограмме Чертеж на вкладке Новые документы. По

умолчанию выдается стандартный формат листа А4 с вертикальной

ориентацией.

Для установки формата чертежа вала размером A3 с горизонтальной ори-

ентацией:

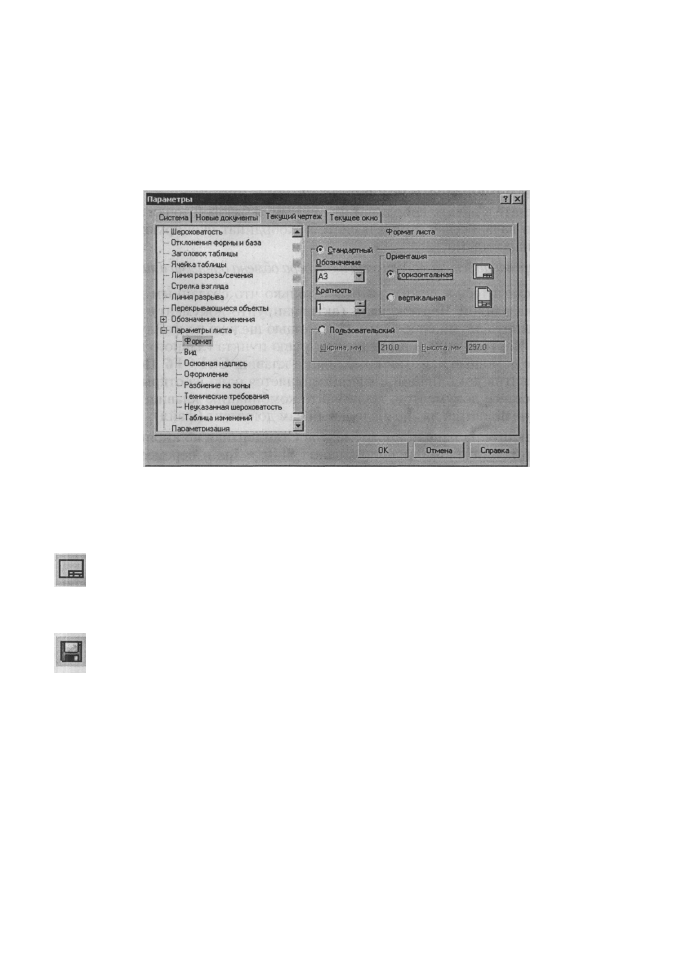

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

• щелкните по знаку плюс в левой части диалогового окна перед пунктом

(ветвью) Параметры листа, а затем по пункту Формат. В правой части

диалогового окна появится панель Формат листа;

Создание рабочего чертежа вала по эскизу модели 461

• щелкните по раскрывающемуся списку Обозначение, а в нем по пункту A3;
• щелкните в разделе Ориентация по переключателю горизонтальная.

Диалоговое окно Параметры будет выглядеть как на рис. 4.119.

Рис. 4.119. Диалоговое окно Параметры с настройкой формат A3

с горизонтальной ориентацией

• щелкните в диалоговом окне Параметры по кнопке ОК;

щелкните на панели инструментов Вид по кнопке Показать все -

предпоследней кнопке - кнопке с изображением формата. Формат A3

предстанет в полном размере в области чертежа.

Для сохранения нового документа под конкретным именем:

щелкните на панели инструментов Стандартная по кнопке Сохранить

- кнопке с изображением дискетки, а затем в диалоговом окне дайте

имя файлу, например, Чертеж_вала;

щелкните по кнопке Создать. Появится диалоговое окно Информация

о документе;
введите нужную информацию в диалоговом окне Информация о доку-

менте и щелкните по кнопке ОК.

4.7.2. Копирование и перенесение

эскиза модели вала в документ чертежа

Для копирования эскиза модели вала в буфер обмена данными:

• откройте ранее созданный файл Эскиз_вала.тЗс1. Система перейдет в

режим работы с эскизом модели;

• щелкните в главном меню по пункту Выделить, а затем в выпадающем

меню по пункту Рамкой при работе системы в режиме Эскиза;

462 Создание чертежа

выделите эскиз рамкой, включая начало координат и осевую линию,

а затем щелкните на панели инструментов Стандартная по кнопке

Копировать или нажмите комбинацию клавиш Ctrl + Ins. Появится

запрос Координаты базовой точки;

• щелкните в начале координат для указания базовой точки эскиза вала.

Эскиз вала, осевая линия и система координат скопируются в буфер

обмена данными.

Для копирование эскиза модели вала из буфера обмена данными в лист чертежа:

• переключитесь в режим работы с только что созданным документом

под названием Чертеж_вала (активизируйте документ). Это можно

выполнить двумя способами. С помощью щелчка по файлу под назва-

нием Чертеж_вала в выпадающем меню пункта главного меню Окно.

Или с помощью нажатия комбинации клавиш Ctrl + F6. После каждо-

го нажатия комбинации клавиш появляется одно из открытых в теку-

щем сеансе документов. Нажимайте комбинацию клавиш до тех пор,

пока не появится на экране нужный вам документ (файл);

щелкните на панели инструментов Стандартная по кнопке Вставить
или нажмите комбинацию клавиш Shift + Ins и переместите указа-
тель курсора, а вместе с ним и фантом эскиза вала из буфера обмена
данными на форматку. Выберите подходящее местоположение и
щелкните мышью;

• нажмите клавишу Esc для прерывания команды Вставить. Это состоя-

ние системы показано на рис. 4.120.

.JD1X]

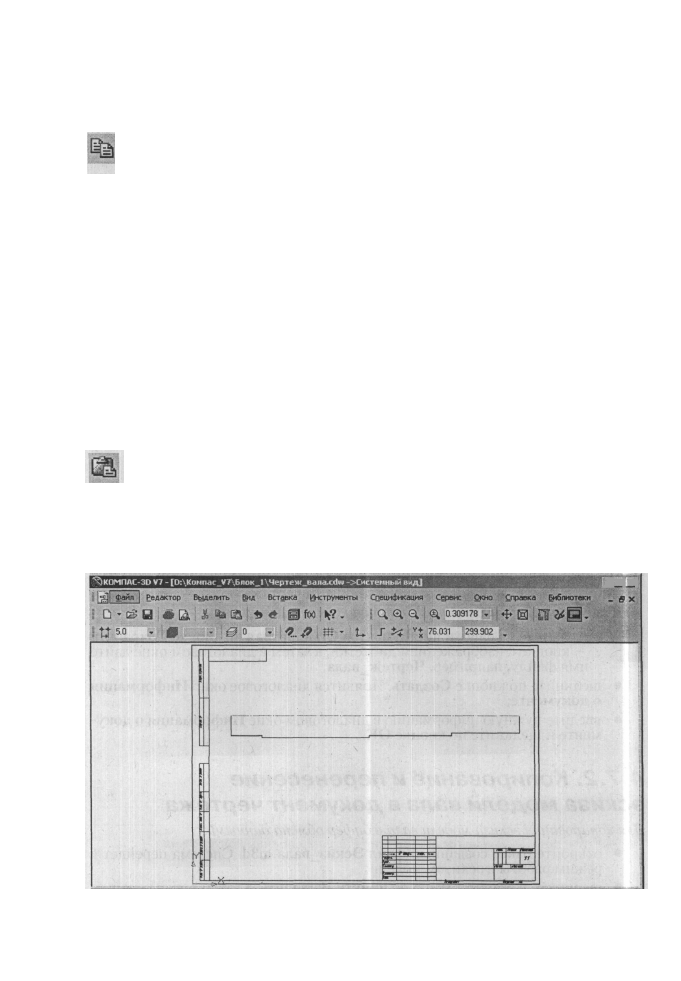

Рис. 4.120. Скопированный эскиз вала из буфера обмена данными на лист

чертежа форматку A3 с горизонтальной ориентацией

Создание рабочего чертежа вала по эскизу модели 463

4.7.3. Построение полного контура вала
и выделением ступеней

Для построения полного контура вала:

• щелкните в главном меню по пункту Выделить, а затем в выпадающем

меню по пункту Рамкой;

• щелкните мышью в верхней, левой точке, а затем в нижней, правой точ-

ке рамки. Рамка должна захватить полностью эскиз вала - нижнюю по-

ловину контура вала и горизонтальную ось. Эскиз вала и горизонталь-

ная ось высветятся зеленым цветом - цветом выделения объектов;

щелкните в Компактной панели по кнопке Редактирование - кноп-

/* ке с изображением молотка, а затем в появившейся панели инстру-

ментов по кнопке Симметрия. Появится соответствующая Панель

свойств: Симметрия;

• щелкните по первой точке, а затем по второй точке на горизонтальной

оси симметрии. Появится симметричное изображение выделенного эс-

киза. Это состояние системы показано на рис. 4.121.

РИС. 4.121. Результат построения второй ПОЛОВИНЫ контура вала

щелкните на Специальной панели управления по кнопке Прервать

команду для завершения выполнения команды Симметрия, а затем в

области чертежа для снятия выделения с эскиза и оси симметрии.

464 Создание чертежа

Для выделения ступеней вала:

• щелкните в Компактной панели по кнопке переключателю Геометрия,

а затем в появившейся панели инструментов по кнопке Отрезок. Поя-
вится соответствующая Панель свойств: Отрезок;

• щелкните мышью по верхней и нижней точкам для каждой ступени ва-

ла. Появятся линии разделения ступеней вала;

• нажмите на клавишу Esc для прерывания команды Отрезок.

4.7Л. Установка размеров вала

Для установки размеров общей длины вала и его ступеней:

• щелкните в Компактной панели по кнопке переключателю Размеры, а

затем в появившейся панели инструментов по кнопке Линейный раз-
мер. Появится соответствующая Панель свойств: Линейный размер;

• щелкните в Панели свойств: Линейный размер в разделе Тип по кноп-

ке Горизонтальный. Это означает, что размерная линия будет располо-
жена горизонтально;

• щелкните мышью в правой крайней точке вала - точке выхода первой

выносной линии, далее в левой крайней точке вала - точке выхода вто-
рой выносной линии или наоборот, а затем в месте расположения раз-
мерной надписи. Появятся выносные линии, размерная линия и раз-
мерная надпись общей длины вала.

Длины ступеней вала представим в виде цепи линейных разрезов. Для этого:

• щелкните в Компактной панели в панели инструментов по кнопке Ли-

нейный размер и придержите эту кнопку нажатой. Появится расши-
ренная (дополнительная) панель;

• переместите указатель мыши на кнопку Линейный цепной и отпустите

кнопку мыши. Появится соответствующая Панель свойств: Линейный
цепной;

• щелкните в Панели свойств: Линейный цепной в разделе Тип по кноп-

ке Горизонтальный. Это означает, что цепь линейных размеров будет
расположена горизонтально. В строке сообщения появится подсказка:
Укажите первую точку привязки размера или введите ее координаты;

• щелкните мышью в левой нижней крайней точке вала - точке выхода

первой выносной линии первой ступени вала. В строке сообщения по-
явится подсказка: Укажите вторую точку привязки размера или вве-
дите ее координаты;

• щелкните мышью в правой нижней крайней точке первой ступени ва-

ла - точке выхода второй выносной линии первой ступени вала. В стро-

ке сообщения появится подсказка: Укажите положение размерной ли-
нии и надписи или введите координаты точки;

Создание рабочего чертежа вала по эскизу модели 465

• переместите указатель мыши вместе с фантомом размерной линии в

нужное вам местоположение, а затем щелкните мышью. Появится раз-

мерная линия и надпись для первой ступени вала. В строке сообщения

появится подсказка: Укажите вторую точку привязки размера или

введите ее координаты;

• щелкните мышью в правой нижней крайней точке второй ступени ва-

ла - точке выхода второй выносной линии второй ступени вала.

Аналогичные действия выполните и для других ступеней вала.
В результате этих действий размеры обшей длины вала и его ступеней мо-

гут выглядеть так, как они представлены на рис. 4. 122.

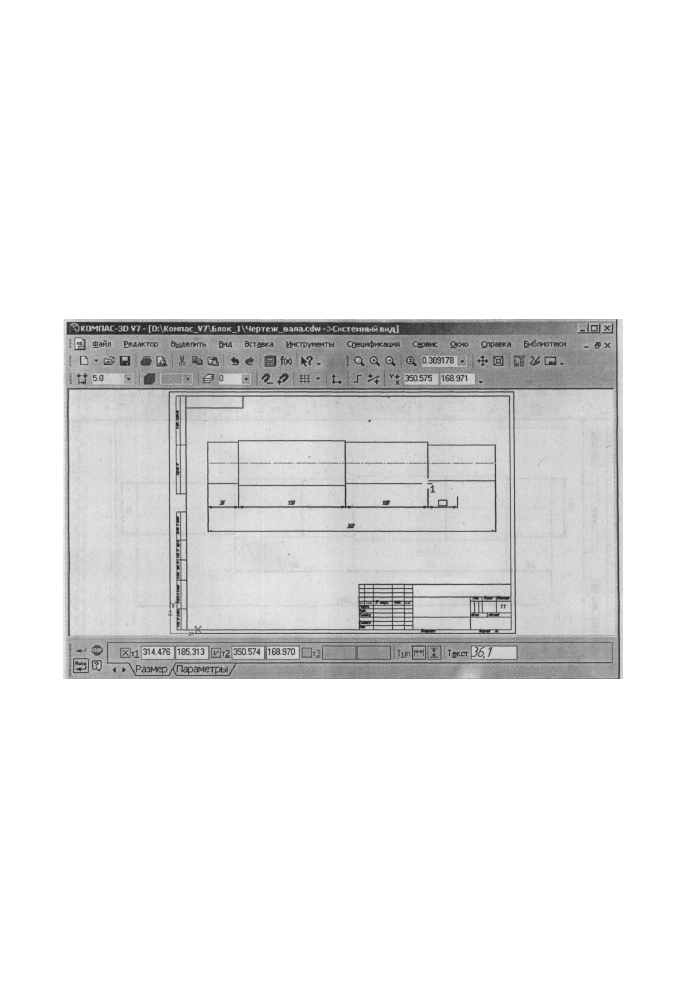

РИС. 4.122. Представление размеров общей длины вала и его ступеней

Интересно отметить, что при перемещении курсора при установке цепи

линейных размеров, в Панели свойств: Линейный цепной в поле Текст ука-

зывается расстояние от местоположения указателя курсора до последней соз-
данной выносной линии.

Для завершения действия команды Линейный цепной нажмите клави-

шу Esc.

Для установки размеров диаметров ступеней вала:

• щелкните в Компактной панели в панели инструментов по кнопке Ли-

нейный цепной и придержите эту кнопку нажатой. Появится расши-
ренная (дополнительная) панель;

466 Создание чертежа

• переместите указатель мыши на кнопку Линейный размер и отпустите

кнопку мыши. Появится соответствующая Панель свойств: Линейный

размер;

• щелкните в Панели свойств: Линейный размер в разделе Тип по кноп-

ке Вертикальный. Это означает, что размерная линия будет расположе-
на вертикально;

• щелкните мышью по одной стороне ступени вала, затем по противопо-

ложной и щелкните в местоположении размерной линии. Появится по-

перечный размер ступени вала;

Аналогично установите линейные размеры других ступеней вала. Это сос-

тояние системы показано на рис. 4.123.

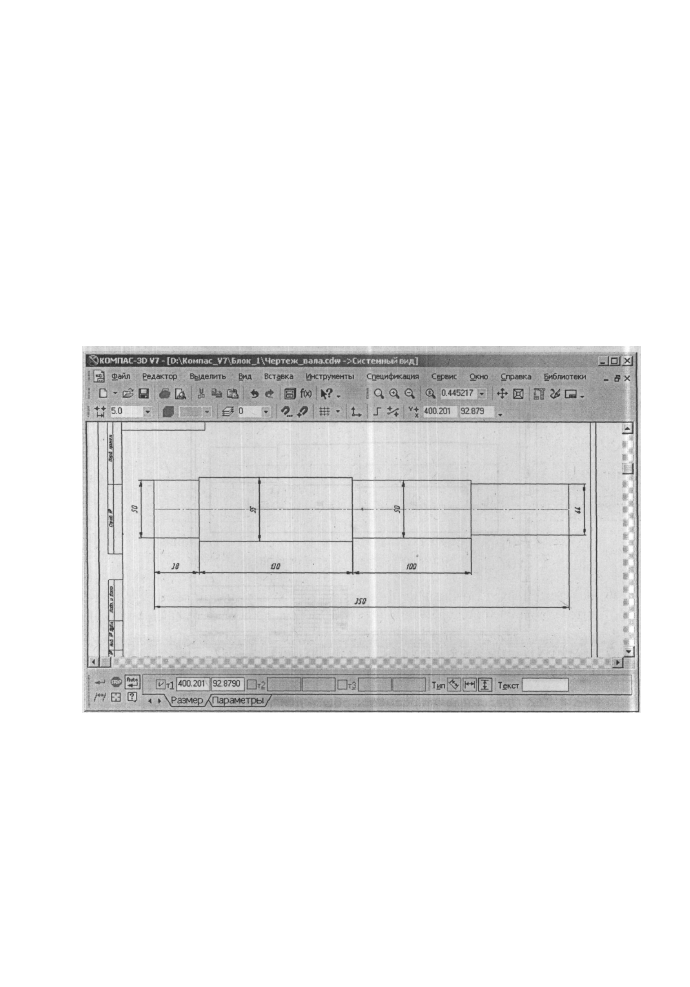

Рис. 4.123. Установка линейных размеров на валу

Для установки знака диаметра и величину квалитета на размерах ширины

(диаметра) ступеней вала:

• щелкните дважды, например, по размеру ширины (диаметра) первой

ступени вала на левом торце вала. Выносные линии, размерная линия и

надпись выделятся и будут отображены зеленым. Появится соответ-

ствующая Панель свойств: Линейный размер;

• щелкните в Панели свойств: Линейный размер по полю Текст. Поя-

вится диалоговое окно Задание размерной надписи;

KOMПAC-3D V7. руководство - часть 29
