Создание рабочего чертежа втулки 435

Первый шаг - выделение объекта и оси симметрии:

• щелкните в главном меню по пункту Выделить, а затем в выпадающем

меню по пункту Рамкой. Появится соответствующая Панель свойств и

подсказка в строке Сообщений;

• щелкните в области чертежа в местоположении верхнего левого угла

рамки, а затем в местоположении правого нижнего угла рамки так, что-

бы весь объект и ось симметрии были внутри рамки. Объект и ось сим-

метрии выделятся зеленым цветом.

После этого можно выполнять операция симметричного отображения, ина-

че кнопка Симметрия на Компактной панели не была бы активизирована.

Второй шаг - симметричное отоб-

ражение объекта относительно выде-

ленной оси симметрии:

-v щелкните в Компактной пане-

*^ ли по кнопке переключателю

3?_ Редактирование, а затем в по-

-^ явившейся панели инструмен-

тов по кнопке Симметрия. По-

явится соответствующая Па-

нель свойств: Симметрия;

• щелкните, по первой точке оси

симметрии - горизонтальной

осевой линии;

• щелкните по второй точке оси

симметрии - горизонтальной

осевой линии. Появится симмет-

ричное изображение верхней по-

ловины ролика;

• щелкните по кнопке Прервать

команду на Специальной пане-

ли управления, а затем в области

чертежа для снятия выделения.

Это состояние системы показано

на рис. 4.91.

Тринадцатый этап - построение недостающих линий на чертеже ролика:
• щелкните в Компактной панели по кнопке Геометрия, а затем в поя-

вившейся панели инструментов по кнопке Отрезок. Появится соответ-

ствующая Панель свойств: Отрезок;

• достройте недостающие линии с помощью команды Отрезок стилем

Основной;

• щелкните по кнопке Прервать команду на Специальной панели управ-

ления.

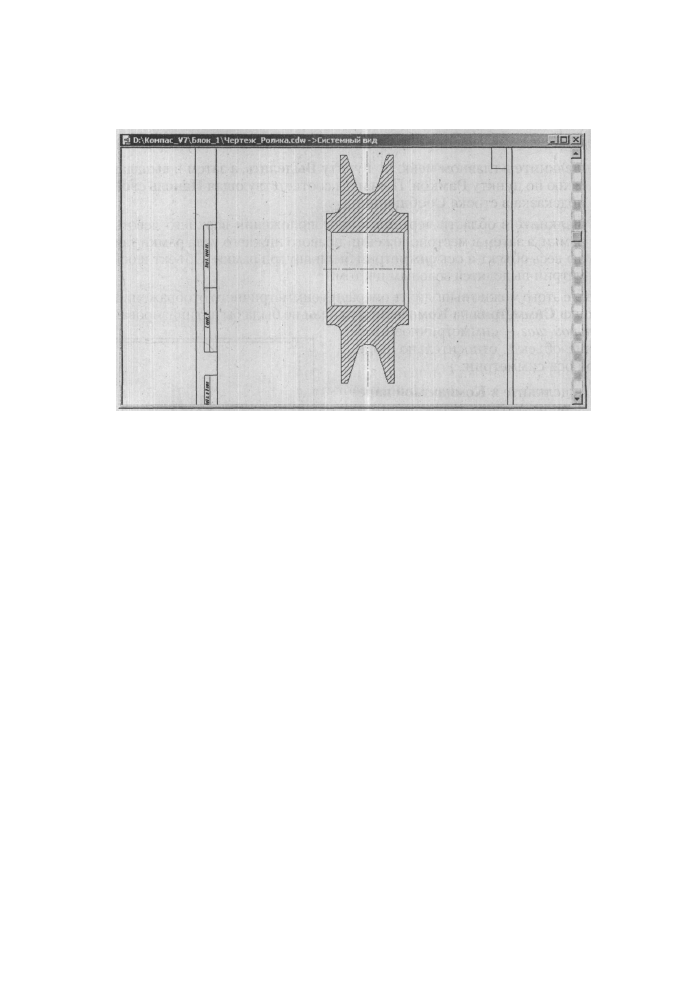

После этого чертеж ролика будет выглядеть так, как показан на рис. 4.92.

Рис 4,91.

Симметричное отображение

верхней половины ролика

436 Создание чертежа

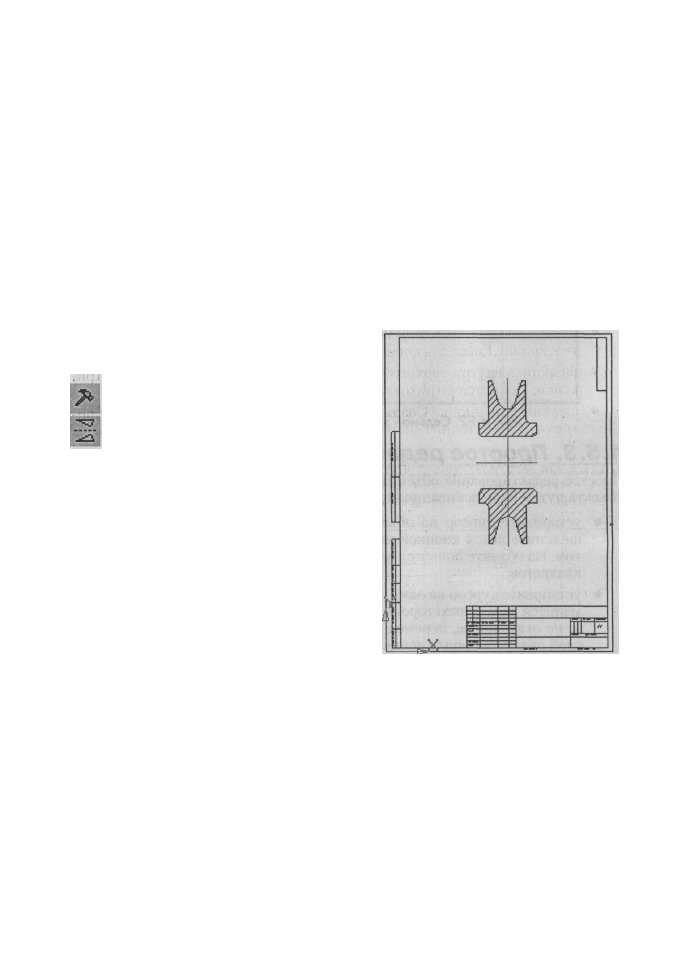

Рис. 4.92. Седьмой этап построения чертежа Ролика

4.5.3. Простое редактирование объектов

Простое редактирование объектов заключается в изменении конфигурации

объекта путем перетаскивания его характерной точки. Для этого:

• установите курсор на объект (например, на окружность, отрезок) и

щелкните левой кнопкой мыши - объект будет выделен зеленым цве-

том. На объекте появятся характерные точки в виде черных маленьких

квадратов;

• установите курсор на одну из точек (при этом внешний вид курсора из-

менится на четырехстороннюю стрелку), нажмите левую кнопку мыши

и, не отпуская ее, перемещайте курсор. Окружность начнет изменять

свой радиус или положение (если перетаскивается центральная точка).

Для удобства редактирования на экране отображается фантом объекта.

После того, как достигнуто нужное положение перетаскиваемой точки,

отпустите левую кнопку мыши;

• щелкните вне выделенного объекта. Выделение объекта снимется и его

характерные точки исчезнут.

Если на объект наложены ограничения, полностью определяющие его поло-

жение (например, проставлены все необходимые размеры, связывающие гео-

метрию детали), будет выполнено простое перемещение связанных объектов в

новое положение без перестроения геометрии. Если же объект при этом связан

с зафиксированной точкой, то не будет выполнено вообще никаких действий.

4.5.4. Простановка размеров

Система КОМПАС предоставляет пользователю разнообразные возможнос-

ти простановки размеров: несколько типов линейных, угловых, радиальных,

а также диаметральный, размер высоты и размер дуги.

Создание рабочего чертежа втулки 437

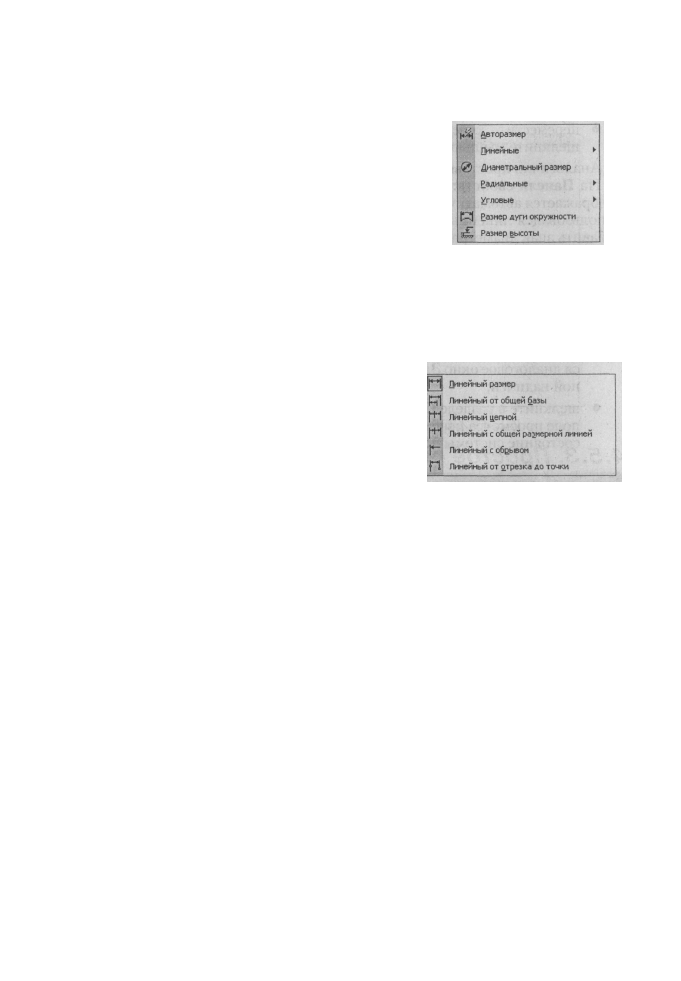

Рис. 4.93.

Всплывающее меню

простановки

размеров

Есть два способа вызова команд простанов-

ки размеров.

Первый способ - с помощью системы меню.

Для этого:

• щелкните в главном меню по пункту

Инструменты, а затем в выпадающем ме-

ню по пункту Размеры. Появится

всплывающее меню, показанное на рис.

4.93.

• щелкните по пункту, например, Линей-

ные. Появится всплывающее меню, по-

казанное на рис. 4.94.

Щелчок по любому из пунктов всплываю-

щего меню простановки линейных размеров

вызывает соответствующую Панель свойств, в

которой можно установить те или иные пара-

метры линейных размеров.

Второй способ с помощью Компактной па-

нели.

Простановка размеров может включать нес-

колько этапов.

Первый этап - простановка линейных раз-

меров. Он может включать несколько шагов.

Первый шаг - простановка размера. Для

простановки ширины ролика используем ли-

нейный. Размер, который установим с по-

мощью Компактной панели:

• щелкните в Компактной панели по кнопке переключателю Размеры.

Появится соответствующая панель инструментов;

• щелкните в панели инструментов по кнопке' Линейный размер. Поя-

вится соответствующая Панель свойств: Линейный размер. Одновре-

менно в строке сообщений появится подсказка: Укажите первую точку

привязки размера или введите ее координаты;

• щелкните на Панели свойств: Линейный размер в разделе Тип по

кнопке Горизонтальный для размещения размерной линии горизон-

тально;

• щелкните мышью в нижней крайней точке левой бобышки - в точке

выхода первой выносной линии - т1. В строке появится сообщений

подсказка: Укажите вторую точку привязки размера или введите ее

координаты;

• щелкните мышью в нижней крайней точке правой бобышки - в точке

выхода второй выносной линии - т2. В строке сообщений появится

подсказка: Укажите положение размерной линии или надписи или

введите координаты точки;

РИС. 4.94. Всплывающее

меню простановки

линейных размеров

438 Создание чертежа

• переместите курсор к месту установки размерной линии тЗ - вниз и

щелкните мышью для фиксации ее местоположения.

Аналогично проставьте и другие линейные размеры на чертеже ролика.

На Панели свойств: Линейный размер в поле Текст на вкладке Размер

отображается автоматически сформированная размерная надпись. Хотя нами

использовался линейный размер, в некоторых размерных надписях следует

добавить знак диаметра.

Второй шаг - редактирование надписи, если это необходимо, например,

ввод значка диаметра:

• щелкните по редактируемой размерной надписи, например, по размеру

70 - диаметр отверстия. Этот размер выделится зеленым цветом и размер-

ная надпись появится в поле Текст в Панели свойств: Линейный размер;

• щелкните в Панели свойств: Линейный размер в поле Текст. Появит-

ся диалоговое окно Задание размерной надписи для настройки размер-

ной надписи;

• щелкните в разделе Символ по переключателю со значком диаметра. В

поле просмотра перед размером диаметра появится знак диаметра. Это

состояние системы показано на рис. 4.95.

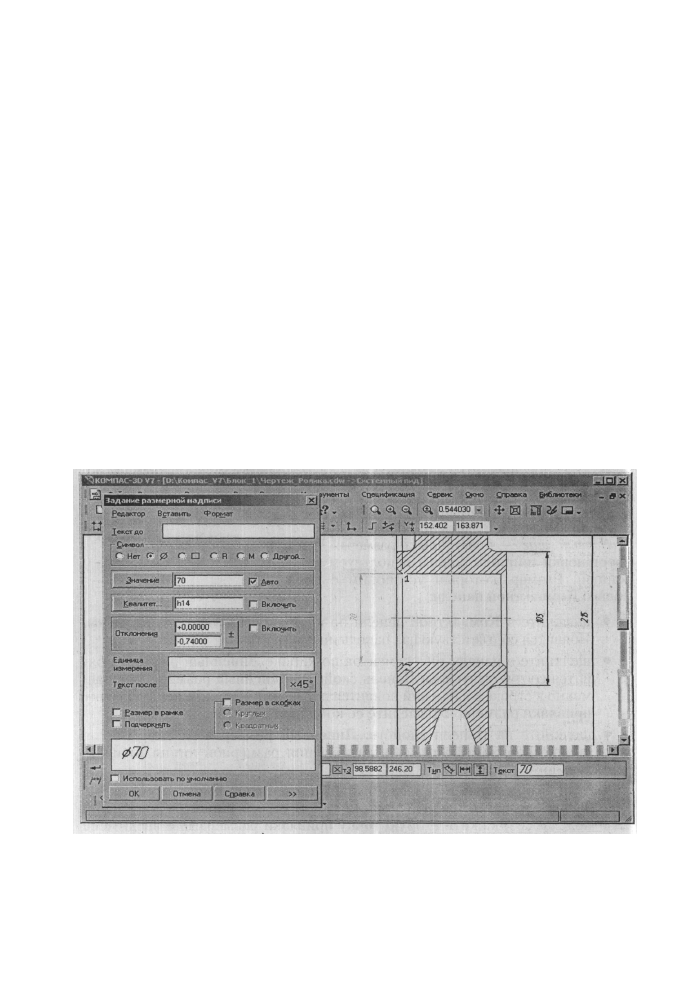

РИС. 4.95. Диалоговое окно

Задание размерной надписи для настройки размерной надписи

Сам редактируемый размер - диаметр отверстия на рис. 4.95 плохо виден,

так как в процессе редактирования этот размер отображен зеленым цветом.

Создание рабочего чертежа втулки 439

• щелкните по кнопке ОК в диалоговом окне;

щелкните на Панели специального управления по кнопке Создать

объект. Появится значок диаметра в выделенном размере;

• щелкните в поле чертежа для снятия выделения с ранее выделенного

размера.

Третий шаг - установка квалитета в размерной надписи, если это необ-

ходимо:

• вызовите диалоговое окно Задание размерной надписи для редактиру-

емой надписи (см. выше) и щелкните в нем по переключателю Вклю-

чить в разделе Квалитет и по переключателю Включить в разделе Отк-

лонения. В окошечках появятся галочки;

• щелкните по кнопке Квалитет. Появится диалоговое окно Выбор ква-

литета;

• щелкните по квалитету Н7 в окне Предпочтительные, а затем по кноп-

ке ОК;

• щелкните в поле Предпочтительные по квалитету, например, Н7;
• щелкните по кнопке ОК в диалоговом окне Выбор квалитета. В тексто-

вом окне просмотра в диалоговом окне Задание размерной надписи по-

явится нужная надпись. Это состояние системы показано на рис. 4.96.

! С

1

Ш

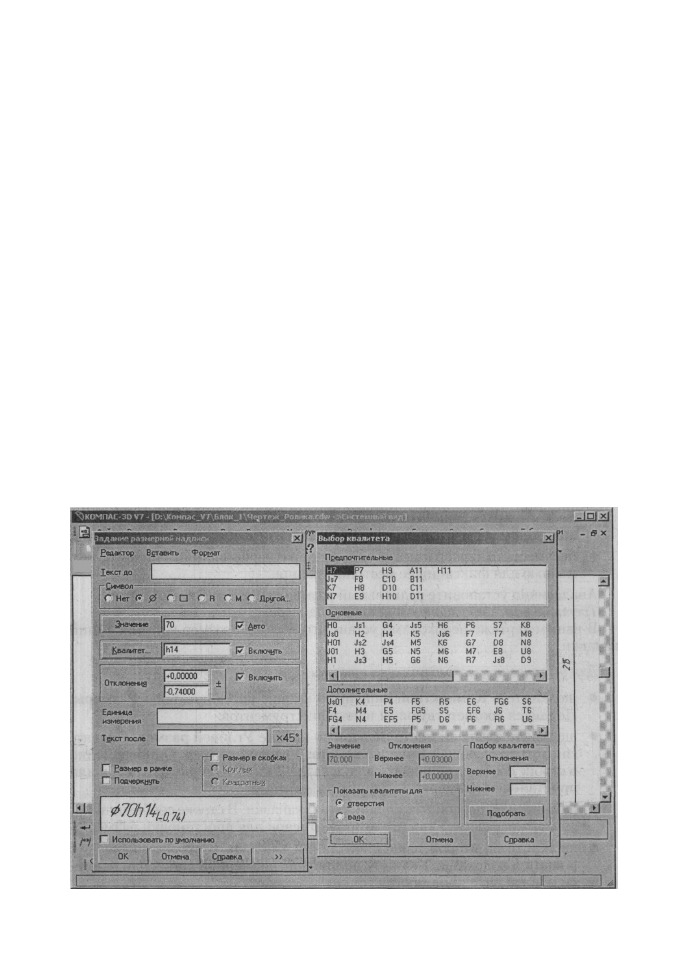

РИС. 4.96. Диалоговое окно Задание размерной надписи и Выбор квалитета для

настройки размерной надписи отверстия ролика

440 Создание чертежа

• щелкните по кнопке ОК в диалоговом окне Задание размерной надписи;
• щелкните на Панели специального управления по кнопке Создать объект.

Появится значок диаметра и величина квалитета в выделенном размере;

• щелкните в поле чертежа для снятия выделения с ранее выделенного

размера.

Аналогично можно отредактировать и другие размерные надписи.
Второй этап - простановка радиальных размеров.

В нашем чертеже необходимо установить радиальный размер канавки и

скругления.

Для установки радиального размера канавки:

• щелкните в Компактной панели по кнопке-переключателю Размеры.

Появится соответствующая панель инструментов;

• щелкните в панели инструментов по кнопке Радиальный размер. Поя-

вится соответствующая Панель свойств: Радиальный размер. Однов-

ременно в строке сообщений появится подсказка: Укажите окруж-

ность или дугу простановки размера;

• щелкните на Панели свойств: Радиальный размер в разделе Тип по

кнопке Радиальный размер от центра окружности для размещения

размера внутри окружности или дуги;

• щелкните мышью по дуге канавки в верхней части чертежа ролика. Появит-

ся фантом радиального размера, а в строке сообщений подсказка: Укажите

положение размерной линии или надписи или введите координаты точки;

• переместите курсор к месту установки размерной линии т1 и щелкните

мышью для фиксации ее местоположения.

Аналогично установите радиальный размер скругления на бобышке.

Третий этап - простановка угловых размеров.

В нашем чертеже необходимо установить угловой размер наклона линий

канавки.

Для установки углового размера канавки:

• щелкните в Компактной панели по кнопке-переключателю Размеры.

Появится соответствующая панель инструментов;

• щелкните в панели инструментов по кнопке Угловой размер. Появит-

ся соответствующая Панель свойств: Угловой размер. Одновременно

в строке сообщений появится подсказка: Укажите первый отрезок для

простановки размера;

• щелкните на первой наклонной линии канавки. В строке сообщений по-

явится подсказка: Укажите второй отрезок для простановки размера;

• щелкните на второй наклонной линии канавки. В строке сообщений

появится подсказка: Укажите положение размерной линии или надпи-

си или введите координаты точки;

• переместите курсор к месту установки размерной линии тЗ и щелкните

мышью для фиксации ее местоположения.

Создание рабочего чертежа втулки 441

Четвертый этап - простановка размеров фасок. Можно редактировать

текст размерной надписи фаски:

• щелкните по редактируемой размерной надписи фаски. Этот размер

выделится зеленым цветом и размерная надпись появится в поле Текст
в Панели свойств: Линейный размер;

• щелкните в Панели свойств: Линейный размер в поле Текст. Появится

диалоговое окно Задание размерной надписи для настройки размерной
надписи.

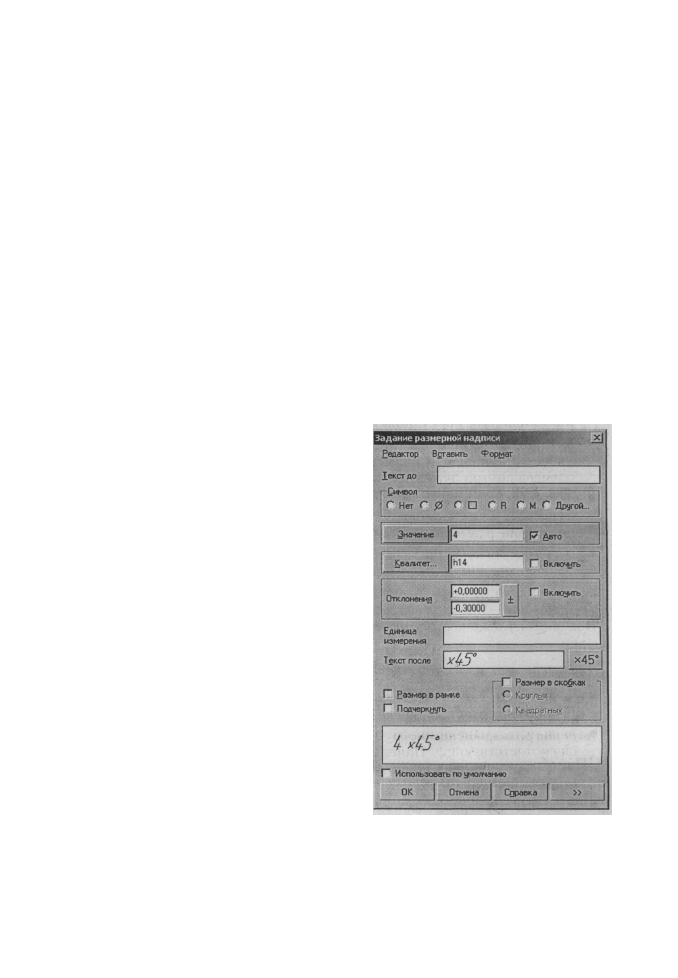

• щелкните в строке Текст после по кнопке с изображением х45 . В поле

просмотра после линейного размера 4 значение х45 . Это состояние ди-
алогового окна показано на рис. 4.97.

Пятый этап - простановка текста под размерной надписью. Это редакти-

рование выполним с помощью контекстного меню:

• щелкните по редактируемой раз-

мерной надписи фаски. Этот размер
выделится зеленым цветом и раз-
мерная надпись появится в поле
Текст в Панели свойств: Линейный
размер;

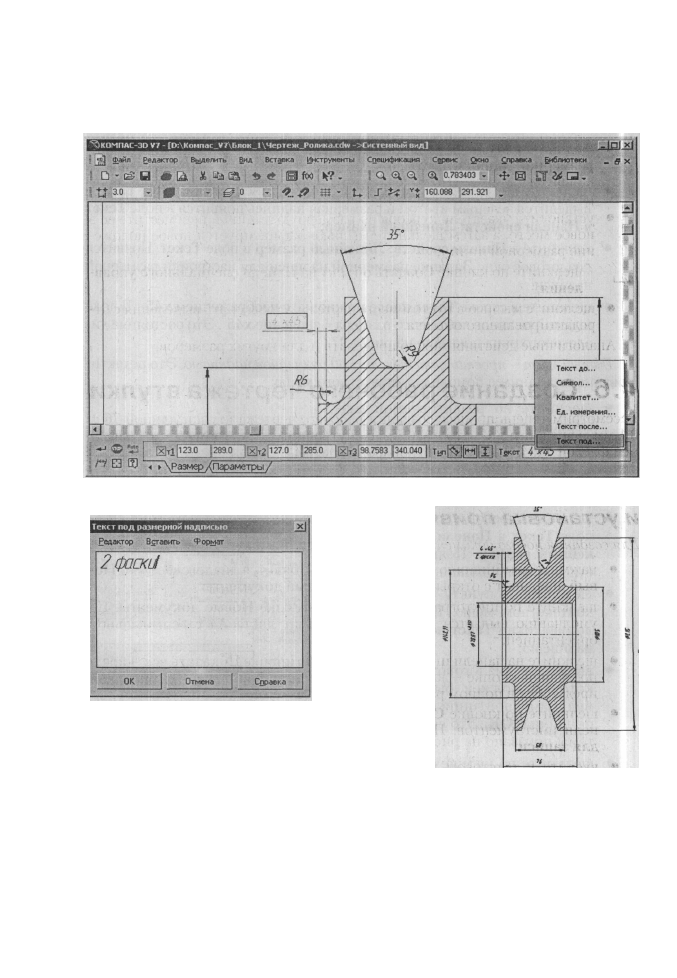

• щелкните правой кнопкой мыши в

поле Текст в Панели свойств: Ли-

нейный размер. Появится контек-
стное меню, показанное на рис. 4.98.

• щелкните по пункту Текст под... в

контекстном меню. Появится диа-
логовое окно Текст под размерной
надписью;

• введите в диалоговом окне текст,

который должен быть размещен
под размерной линией, и щелкните
по кнопке ОК. Это состояние сис-
темы показано на рис. 4.99.

• щелкните по кнопке Создать объ-

ект На панели специального
управления. Появится надпись 2
фаски под размерной линией;

• щелкните в поле чертежа для снятия

выделения с ранее выделенного раз-
мера.

Результат простановки различных раз-

меров показан на рис. 4.100.

Рис. 4.97.

Диалоговое окно Задание

размерной надписи в состоянии

настройки надписи

для фаски

442 Создание чертежа

Рис. 4.98. Контекстное меню редактирования надписи размерной линии

Рис. 4.99. Диалоговое окно

Текст под размерной надписью

При образмеривании чертежа - Ролик габа-

ритные размеры ширины ролика были смеще-

ны вниз, что уменьшило область представления
Технических требований на чертеже. Для из-
менения местоположения указанных размеров:

Рис. 4.100. Результат

простановки различных

размеров на чертеже Ролик

дважды щелкните по редактируемому размеру (выносной линии, раз-

мерной линии или надписи размера). Редактируемый размер выделит-
ся фиолетовым цветом и на экране появится соответствующая Панель
свойств. В нашем случае появится Панель свойств: Линейный размер
для установки линейного размера;

Создание рабочего чертежа втулки 443

• щелкните на Панели свойств: Линейный размер по кнопке Положение

размерной линии и надписи - кнопке тЗ. Вместо крестика на кнопке

появится галочка. Это означает, что точка, определяющая положение

размерной линии, не зафиксирована;

• установите указатель курсора на размерную линию и переместите ее в

новое место, а затем щелкните мышью. Зафиксируется новое положе-

ние размерной линии;

щелкните по кнопке Создать объект на Панели специального управ-

ления;

• щелкните мышью в пустом месте чертежа, чтобы снять выделения с от-

редактированного объекта.

Аналогичные действия можно проделать и для других размеров.

4.6. Создание рабочего чертежа втулки

Рассмотрим теперь процесс создания рабочего чертежа втулки длиной 76 ±

0.1 мм, с внешним диаметром 70 мм, с внутренним диаметром 45 мм, с внеш-

ней фаской 4 х 45° на стандартной форматке А4.

4.6,1, Создание нового документа
и установка привязок

Для создания нового документа:

• нажмите комбинацию клавиш Ctrl + N. Появится диалоговое окно Но-

вый документ с открытой вкладкой Новый документы.

• щелкните по пиктограмме Чертеж на вкладке Новые документы. По

умолчанию выдается стандартный формат листа А4 с вертикальной

ориентацией;

• щелкните на панели инструментов Вид по кнопке Показать все - пред-

последней кнопке - кнопке с изображением форматки. Форматка А4

предстанет в полном размере в области чертежа;

• щелкните по кнопке Сохранить - третьей кнопке на Стандартной па-

нели инструментов. Появится диалоговое окно Укажите имя файла

для записи;

• введите в текстовом поле Имя файла название чертежа, например,

ЧертежВтулки;

• щелкните по кнопке Сохранить. Появится окно под названием Инфор-

мация о документе;

• введите в текстовом поле под названием Автор имя автора и, если нуж-

но, соответствующий комментарий в текстовом поле Комментарий. В

диалоговом окне будет зафиксировано время создания документа и

время его последнего изменения. Никакой дополнительной информа-

ции можно и не вводить;

• щелкните по кнопке ОК.

444 Создание чертежа

Для установки глобальных привязок можно установить те же привязки, ко-

торые были установлены при создании чертежа ролика (см.выше).

Для построения чертежа втулки вполне достаточно построить только ее

главный вид.

4.6.2. Построение осевой

 ЛИНИИ

и верхнего контура втулки

Для построения горизонтальной осевой линии:

• щелкните на панели инструментов Текущее состояние по кнопке Ор-

тогональное черчение или нажмите функциональную клавишу F9;

а . щелкните в Компактной панели по кнопке переключателю Обозна-

чения , а затем в появившейся панели инструментов по кнопке Осе-

„_ вая линия по двум точкам. Появится соответствующая Панель

свойств: Осевая линия по двум точкам;

• нажмите комбинацию клавиш Alt + 1 или щелкните дважды в Панели

свойств: Осевая линия по двум точкам по первому полю точки т1. Это

поле выделится синим цветом;

• введите в выделенное первое поле с клавиатуры значение координаты

начальной точки осевой линии по оси X равное 80;

• щелкните по клавише Tab. Выделится второе поле начальной точки

осевой линии;

• введите в выделенное второе поле с клавиатуры значение координаты

начальной точки осевой линии по оси Y равное 180 и нажмите клавишу

Enter для фиксации ввода координат начальной точки осевой линии;

• нажмите комбинацию клавиш Alt + Д или щелкните дважды в Панели

свойств: Осевая линия по двум точкам в поле Длина и введите в него

значение 80 мм и нажмите клавишу Enter;

• нажмите комбинацию клавиш Alt + У или щелкните дважды в Панели

свойств в поле Угол и введите в него значение 0° и нажмите клавишу

Enter. Построится осевая линия втулки по двум точкам.

Построение верхнего контура втулки включает несколько шагов.

Первый шаг - построение первого (вертикального) отрезка контура втулки:

щелкните в Компактной панели по кнопке переключателю Геомет-

рия, а затем в появившейся панели инструментов по кнопке Отрезок .

сг^

0

 Появится соответствующая Панель свойств: Отрезок;

• щелкните в Панели свойств: Отрезок по раскрывающемуся списку

Стиль, а в нем по стилю Основная;

• нажмите комбинацию клавиш Alt + 1 или щелкните дважды в Панели

свойств: Отрезок по первому полю точки т1. Это поле выделится си-

ним цветом;

• введите в выделенное первое поле с клавиатуры значение координаты

начальной точки первого вертикального отрезка половины контура

втулки по оси X равное 82;

Создание рабочего чертежа втулки 445

• щелкните по клавише Tab. Выделится второе поле начальной точки

первого вертикального отрезка половины контура втулки;

• введите в выделенное второе поле с клавиатуры значение координаты

начальной точки первого вертикального отрезка половины контура

втулки по оси Y равное 180 и нажмите клавишу Enter для фиксации

ввода координат начальной точки первого вертикального отрезка поло-

вины контура втулки;

• нажмите комбинацию клавиш Alt + Д или щелкните дважды в Панели

свойств: Отрезок в поле Длина и введите в него значение 35 мм и наж-

мите клавишу Enter;

• нажмите комбинацию клавиш Alt + У или щелкните дважды в Панели

свойств: Отрезок в поле Угол и введите в него значение 90 градусов и

нажмите клавишу Enter. Построится первый (вертикальный) отрезок

половины контура втулки.

Второй шаг - построение второго (горизонтального) отрезка контура втулки:

• установите указатель мыши в конечной точке первого вертикального

отрезка. Появится сообщение Ближайшая точка, в этот момент щелк-
ните мышью. Начальная точка второго (горизонтального) отрезка за-
фиксируется;

• нажмите комбинацию клавиш Alt + Д или щелкните дважды в Панели

свойств: Отрезок в поле Длина и введите в него значение 76 мм и наж-

мите клавишу Enter;

• щелкните дважды в Панели свойств: Отрезок в поле Угол и введите в

него значение 0° и нажмите клавишу Enter. Построится второй (гори-

зонтальный) отрезок.

Третий шаг - построение третьего (вертикального) отрезка контура втулки:
• установите указатель мыши в конечной точке второго (горизонтально-

го) отрезка. Появится сообщение Ближайшая точка и в этот момент

щелкните мышью. Зафиксируется начальная точка третьего (верти-

кального) отрезка;

• щелкните дважды в Панели свойств: Отрезок в поле Угол и введите в

него значение 270° и нажмите клавишу Enter;

• переместите указатель мыши на осевую линию и когда появится сооб-

щение Ближайшая точка щелкните мышью. Зафиксируется конечная
точка третьего (вертикального) отрезка;

• щелкните по кнопке Прервать команду на Специальной панели управ-

ления.

Четвертый шаг - построение четвертого (горизонтального) отрезка

контура втулки:

• нажмите комбинацию клавиш Alt + 1 или щелкните дважды в Панели

свойств: Отрезок по первому полю точки т1. Это поле выделится си-

ним цветом;

446 Создание чертежа

• введите с клавиатуры в выделенное первое поле значение координаты

начальной точки первого вертикального отрезка половины контура

втулки по оси X равное 82;

• щелкните по клавише Tab. Выделится второе поле начальной точки

первого вертикального отрезка половины контура втулки;

• введите с клавиатуры в выделенное второе поле значение координаты на-

чальной точки первого вертикального отрезка половины контура втулки

по оси Y равное 180+22.5 и нажмите клавишу Enter для фиксации ввода

координат начальной точки второго вертикального отрезка втулки;

• нажмите комбинацию клавиш Alt + У или щелкните дважды в Панели

свойств: Отрезок в поле Угол и введите в. него значение 0 градусбв и

нажмите клавишу Enter;

• переместите указатель мыши на третью (вертикальную) линию и когда

появится сообщение Пересечение щелкните мышью. Зафиксируется

конечная точка четвертого (горизонтального) отрезка;

• щелкните по кнопке Прервать команду на Специальной панели управления.

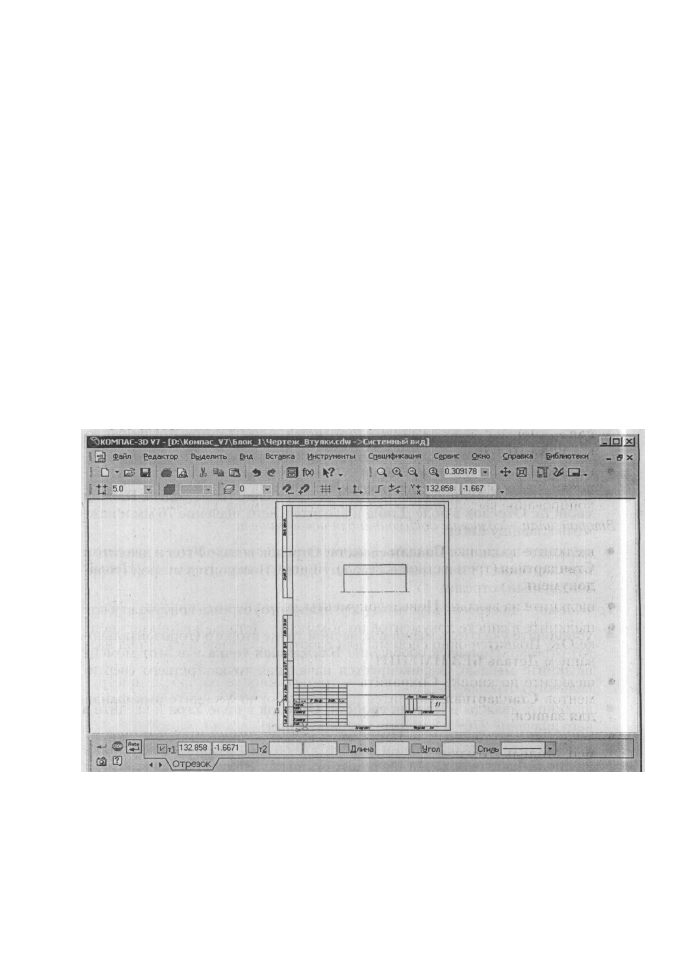

Это состояние системы показано на рис. 4.101.

Рис. 4.101. Результат выполнения третьего и четвертого этапов построения Втулки

Пятый шаг - создание внешней фаски с одной стороны втулки:

• щелкните в Компактной панели на панели инструментов по кнопке

Фаска. Появится соответствующая Панель свойств: Фаска;

• нажмите комбинацию клавиш Alt + Д или дважды щелкните мышью на

Панели свойств: Фаска по полю Длина1 и наберите на клавиатуре значе-

ние длины фаски - 4 мм и нажмите клавишу Enter для фиксации ввода;

Создание рабочего чертежа втулки 447

• щелкните по верхнему горизонтальному и левому вертикальному отрез-

кам ближе к местоположению фаски. Появятся нужная фаска на втулке;

• щелкните по кнопке Прервать команду на Специальной панели управ-

ления.

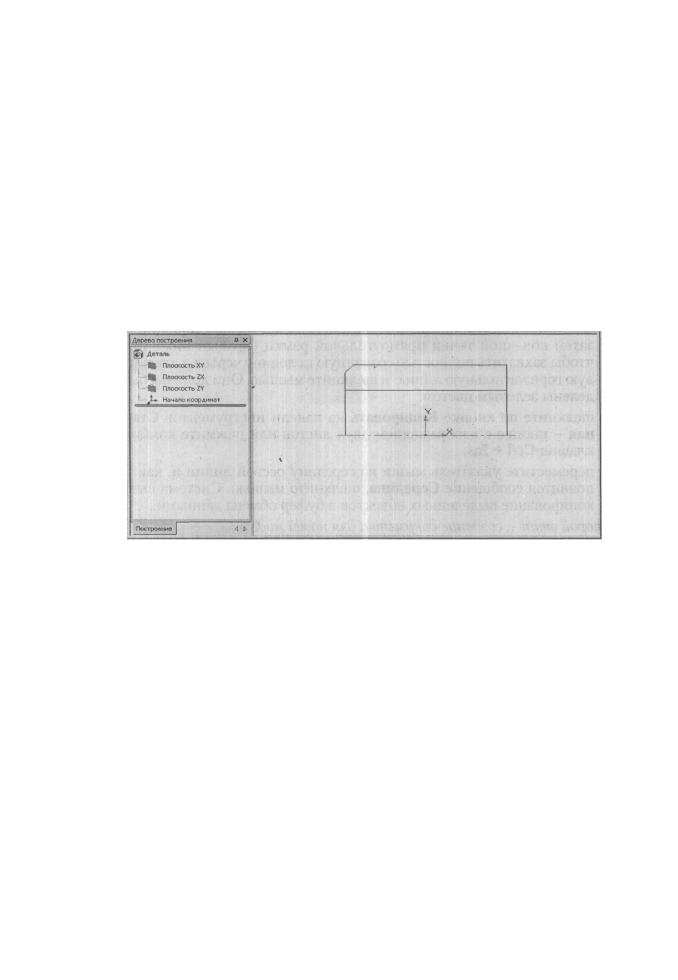

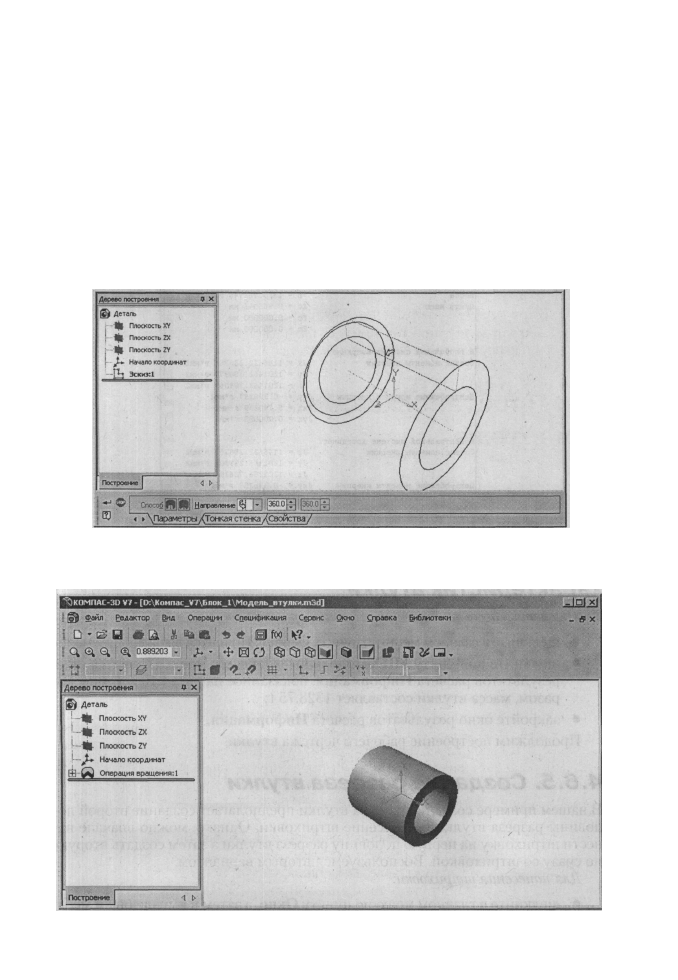

4.6.3. Создание модели втулки

Создание модели втулки предполагает выполнение нескольких этапов.

Первый этап - копирование эскиза втулки в буфер обмена данными:

• щелкните в главном меню по пункту Выделить, а затем по пункту Рамкой;
• щелкните в местоположении начальной точки (левый верхний угол), а

затем конечной точки прямоугольной рамки (правый нижний угол),

чтобы захватить полностью созданную половину чертежа втулки и осе-

вую горизонтальную линию и щелкните мышью. Они должны быть вы-

делены зеленым цветом;

• щелкните по кнопке Копировать на панели инструментов Стандарт-

ная - кнопке с изображением двух листов или нажмите комбинацию

клавиш Ctrl + Ins;

• переместите указатель мыши на середину осевой линии и, как только

появится сообщение Середина, щелкните мышью. Система выполнит

копирование выделенных объектов в буфер обмена данными.

Второй этап - создание документа для новой модели:

• щелкните по кнопке Создать - первой кнопке на панели инструментов

Стандартная (третья строка сверху). Появится диалоговое окно Новый

документ:

• щелкните на вкладке Новые документы, если она не открыта;
• щелкните в списке документов по документу Деталь, а затем по кноп-

ке ОК. Появится окно системы для работы с моделью детали под наз-

ванием Деталь БЕЗ ИМЕНИ1,

• щелкните по кнопке Сохранить - третьей кнопке на панели инстру-

ментов Стандартная. Появится диалоговое окно Укажите имя файла

для записи;

• введите в текстовом поле Имя файла название вашей модели, напри-

мер, МодельВтулки;

• щелкните по кнопке Сохранить. Появится окно под названием Инфор-

мация о документе;

• введите в текстовом поле под названием Автор имя автора и, если нуж-

но, соответствующий комментарий в текстовом поле Комментарий. В

диалоговом окне будет зафиксировано время создания документа и вре-

мя его последнего изменения. Можно ни какой информации не вводить;

• щелкните по кнопке ОК.
Третий этап - вставка половины контура втулки из буфера обмена дан-

ными в новый документ для создания модели:

448 Создание чертежа

щелкните в окне Дерево построений по компоненте Плоскость XY. На
рабочем листе обозначится плоскость XY;
щелкните на панели инструментов Текущее состояние по кнопке Эс-

киз - кнопке с изображением на ней небольшого эскиза. Система пе-

рейдет в режим работы с эскизом;

щелкните по кнопке Вставить на панели инструментов Стандартная и

переместите курсор, а вместе с ним и фантом скопированных объектов

из буфера обмена данными в начало координат и щелкните мышью;
щелкните на Специальной панели управления по кнопке Прервать команду

или нажмите клавишу Esc. Это состояние системы показано на рис. 4.102.

Рис. 4.102. Эскиз половины Втулки

Четвертый этап- создание эскиза вращения:

• щелкните на Компактной панели по кнопке Редактирование, а затем, в

появившейся панели инструментов, по кнопке Усечь. Появится соот-

ветствующая Панель свойств: Усечь;

• переместите указатель курсора на нижнюю часть первого вертикально-

го отрезка (левого) и щелкните мышью. Нижняя часть левого верти-

кального отрезка удалится;

• переместите указатель курсора на нижнюю часть второго вертикально-

го отрезка (правого) и щелкните мышью. Нижняя часть правого верти-

кального отрезка удалится.

Пятый этап - построение модели втулки:

• щелкните на панели инструментов Текущее состояние по кнопке Эс-

киз для выхода системы из режима создания эскиза в режим построе-

ния модели. В Дереве построения появится новая ветвь Эскиз: 1;

• щелкните в Дереве построения по ветви Эскиз: 1 для его выделения;
• щелкните на панели инструментов Вид по раскрывающемуся списку

Текущая ориентация, в нем по ориентации #ИзометрияХУ2;

Создание рабочего чертежа втулки 449

щелкните на панели инструментов Вид по кнопкам Полутоновое и

Перспектива;
щелкните на Компактной панели по кнопке Операция вращения. Поя-

вится фантом модели. Это состояние системы показано на рис. 4.103.
щелкните по кнопке Создать объект на Специальной панели управле-

ния. Появится искомая модель Втулки. С помощью колесика мыши

можно ее увеличить или уменьшить. Это состояние системы показано

на рис. 4.104.

Рис. 4.103. Фонтом модель Втулки

Рис. 4.104. Модель Втулки в уменьшенном масштабе

450 Создание чертежа

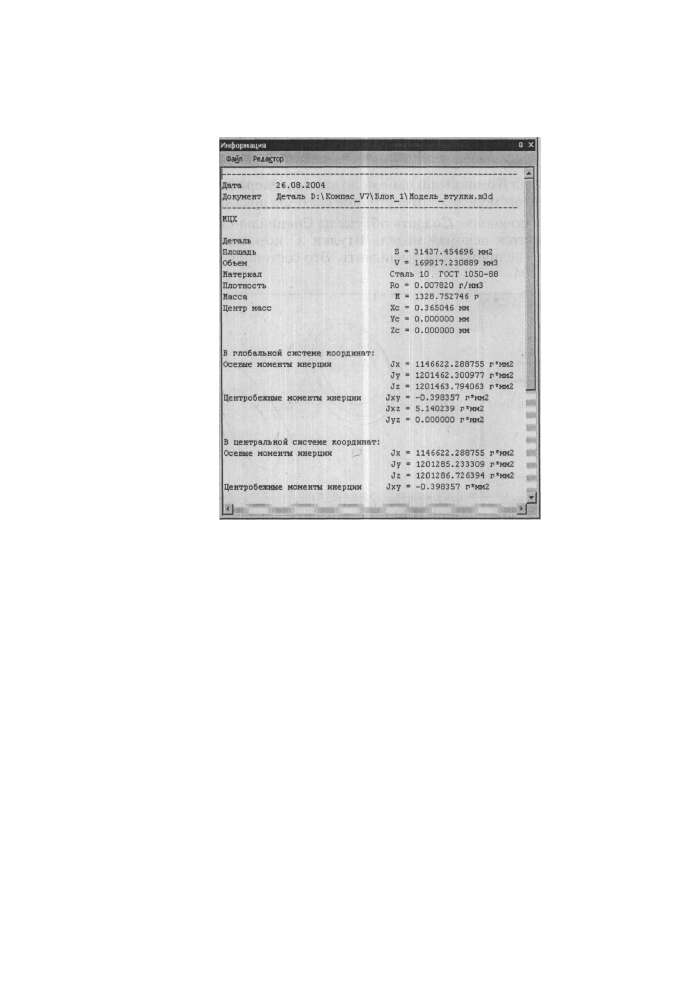

Рис. 4.105. МЦХ модели втулки

4.6.4. Расчетмассо-центровочных

характеристик втулки

Для расчета массо-центровочных характеристик втулки:

• щелкните в главном меню по пункту Сервис. Появится выпадающее меню;
• щелкните по пункту МЦХ модели выпадающего меню. Появится окно

результатов расчета Информация, показанное на рис. 4.105. Таким об-

разом, масса втулки составляет 1328.75 г;

• закройте окно результатов расчета Информация.
Продолжим построение рабочего чертежа втулки.

4.6.5. Создание разреза втулки

В нашем примере создание разреза втулки предполагает создание второй по-

ловины разреза втулки и нанесение штриховки. Однако, можно вначале на-

нести штриховку на первую половину разреза втулки а затем создать вторую,

но сразу со штриховкой. Воспользуемся вторым вариантом.

Для нанесения штриховки:

• щелкните в главном меню по пункту Окно, а затем в выпадающем меню

по файлу Чертеж_Втулки. Появится недостроенный чертеж втулки;
