Настройка параметров текущего чертежа 403

4.4.11. Установка параметров линии разрыва

Для установки параметров линии разрыва:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-
рытой вкладкой Текущий чертеж;

• щелкните по пункту Линия разрыва. В правой части появится панель

Параметры линии разрыва, показанная на рис. 4.58.

В этом диалоговом окне можно настроить амплитуду волнистой линии

разрывов видов в чертежах.

Поле Амплитуда волнистой линии в % от длины предназначено для ввода

или выбора значения амплитуды волнистой линии.

Амплитуда - отклонение волнистой линии от средней линии. Значение

амплитуды задается в процентах от длины разрыва. Длина разрыва - рассто-
яние между максимально удаленными друг от друга крайними видимыми
точками, измеренное перпендикулярно направлению сдвига.

Поле Амплитуда, max предназначено для ввода максимально допустимо-

го значения амплитуды волнистой линии (в миллиметрах). Если расчетное
значение амплитуды, выраженное в миллиметрах, превысит максимальное,
то для отрисовки линии будет использоваться уже не расчетная, а установ-
ленная максимальная величина. Максимальная амплитуда, заданная при

настройке текущего чертежа, будет применяться только для вновь создавае-
мых линий разрыва; параметры линий, созданных до изменения настройки,
останутся прежними.

Завершив настройку амплитуды волнистой линии, нажмите кнопку ОК.

Для выхода из диалога без изменения настройки нажмите кнопку Отмена.

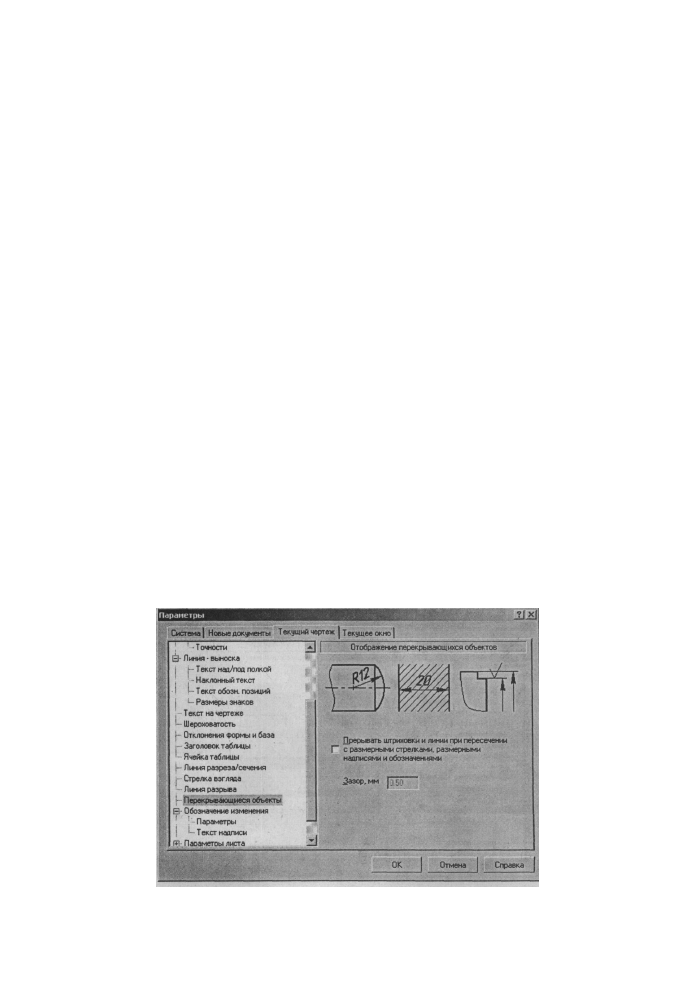

Рис. 4.59. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Отображение перекрывающихся объектов

404 Создание чертежа

4Л. 12. Установка параметров отображения
перекрывающихся объектов

Для установки параметров отображения перекрывающихся объектов:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

• щелкните по пункту по пункту Перекрывающиеся объекты. В правой

части появится панель Отображение перекрывающихся объектов, по-

казанная на рис. 4.59.

4Л. 13. Установка параметров обозначения

изменения

Для установки параметров обозначения изменения:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

• щелкните по пункту Обозначения изменения, а затем по пункту Пара-

метры. В правой части появится панель Параметры обозначения из-

менения, показанная на рис. 4.60.

Это диалоговое окно позволяет назначить нужные параметры оформле-

ния обозначения изменения.

В разделе Тип знака можно выбрать один из вариантов знака обозначения

изменения: квадрат, окружность, скобки.

Для знака типа скобки выберите из раскрывающегося списка вид скобок.

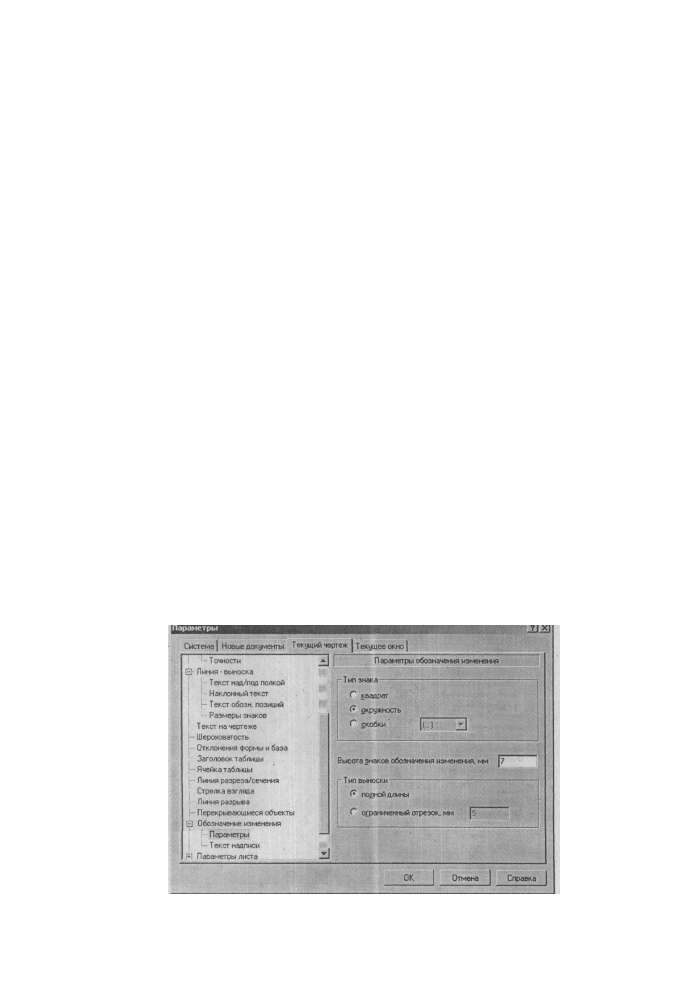

РИС. 4.60. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Параметры обозначения изменения

Настройка параметров текущего чертежа 405

В текстовом поле Высота знаков обозначения изменения, мм устанавли-

вается размер знаков обозначения изменения: сторону квадрата или диаметр
окружности. Если выбран знак обозначения изменения скобки, то их высота
будет определяться высотой шрифта текста обозначения изменения; поле Вы-

сота знаков обозначения изменения, мм в этом случае недоступно для ввода.

В разделе Тип выноски можно выбрать один из вариантов длины линий

выносок обозначения изменения:

• полной длины, при котором длины линий-выносок обозначения изме-

нения могут быть произвольными;

• ограниченный отрезок, при котором длина всех линий-выносок обоз-

начения изменения имеет заданное значение. При выборе этого вариан-
та становится доступным поле ввода этого значения.

Подпункт Текст надписи пункта Обозначения изменения в дереве эле-

ментов чертежа - левая часть диалогового окна Параметры вызывает панель

Параметры текста обозначений изменений, который аналогичен рассмот-

ренным ранее.

4Л. 74. Настройка параметров Листа

Параметры Листа охватывают следующий набор элементов:

• формат;
• вид;
• основная надпись;
• оформление;
• разбиение на зоны;

• технические требования;
• неуказанная шероховатость;
• таблица изменений.
Рассмотрим настройку параметров каждого из вышеперечисленных элементов.

ДЛЯ установки параметров формата листа:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

• щелкните по пункту Параметры листа, если он не раскрыт, а затем по

пункту Формат. В правой части появится панель Формат листа, пока-

занная на рис. 4.61.

Это диалоговое окно позволяет выбрать формат листа документа из стан-

дартного ряда или задать произвольные размеры листа.

Можно выбрать один из двух режимов выбора размера листа: Стандартный

или Произвольный, включив тот или иной переключатель. Чтобы размеры

листа документа соответствовали одному из стандартных форматов, выберите

вариант Стандартный. По умолчанию устанавливается Стандартный вариант.

406 Создание чертежа

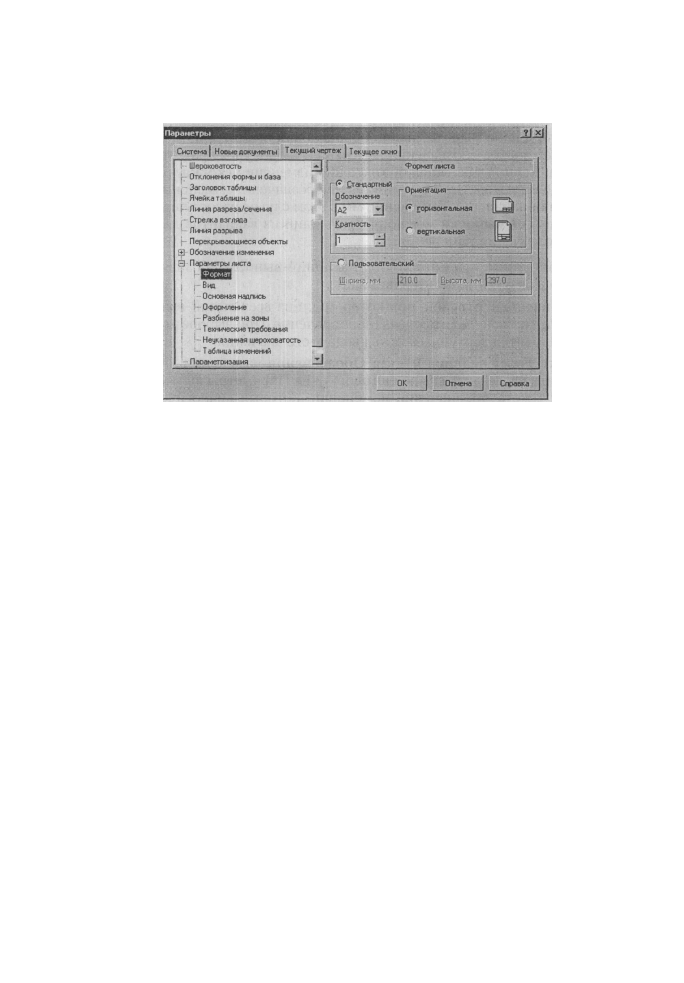

Рис. 4.61. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Формат листа

В раскрывающемся списке Обозначение щелкните по нужному формату

(АО, А1, А2, A3, А4, А5) для его выбора.

В раскрывающемся списке Кратность введите в поле или задайте с по-

мощью счетчика кратность размеров листа стандартному формату. Элемент

управления недоступен для текстовых документов.

Выберите в разделе Ориентация один из вариантов ориентации листа до-

кумента: горизонтальная или вертикальная.

При выборе размера листа Произвольный задайте произвольные размеры

листа документа, задав соответствующие размеры в текстовых полях: Ширина,

мм и Высота, мм. Эти поля недоступны, если выбран вариант Стандартный.

После завершения настройки формата листа щелкните по кнопке ОК. Для

выхода из диалогового окна Параметры без сохранения изменений щелкни-

те по кнопке Отмена.

Для установки параметров вида:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

• щелкните по пункту Параметры листа, если он не раскрыт, а затем по

пункту Вид. В правой части появится панель Параметры нового вида,

показанная на рис. 4.62.

Панель Параметры нового вида имеет две вкладки: Параметры и Линии.

Панель Параметры нового вида на вкладке Параметры имеет два тексто-

вых окна и кнопку для раскрытия возможных масштабов вида. В текстовых

полях Масштаб введите масштаб, который будет по умолчанию использо-

ваться при создании Произвольного и Стандартных ассоциативных видов, а

также при создании всех неассоциативных видов. Масштаб может быть задан

в виде отношения любых чисел. Можно также выбрать масштаб вида из стан-

Настройка параметров текущего чертежа 407

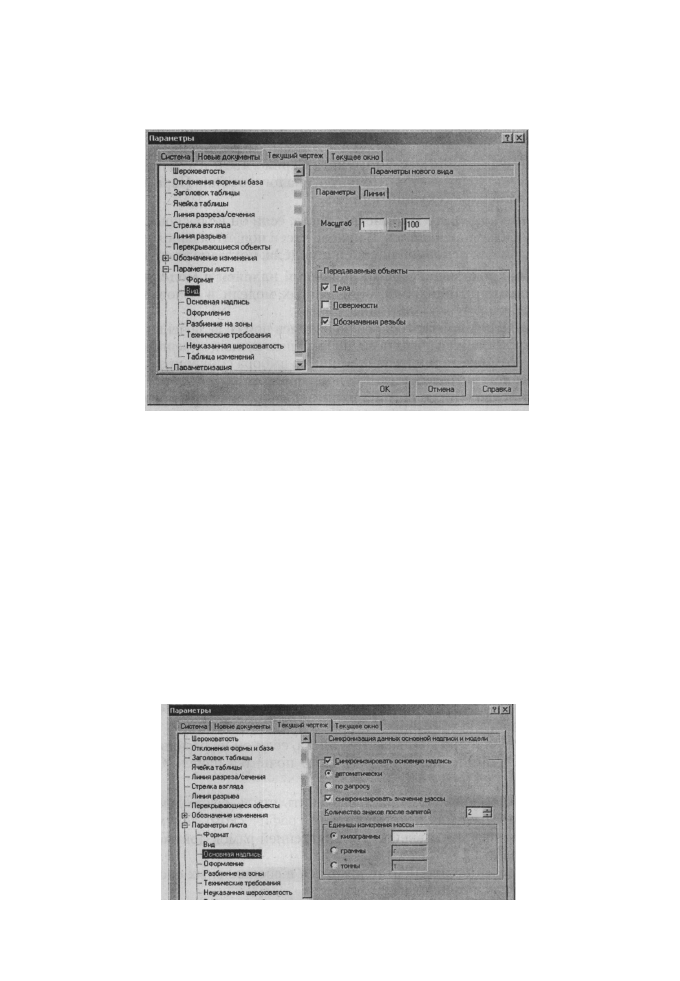

Рис, 4,62. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Параметры нового вида

дартного ряда. Для этого щелкните по кнопке, расположенной между полями

ввода масштаба. Из появившегося меню выберите нужный масштаб. Масш-

таб видов, установленный при настройке текущего листа, будет применяться

только для вновь создаваемых видов; масштаб видов, созданных до измене-

ния настройки, останется прежним.

В разделе Передаваемые объекты присутствует группа опций, позволяю-

щая указать, изображения каких объектов требуется по умолчанию переда-

вать из модели в чертеж при построении ассоциативных видов. В дальней-

шем, при настройке параметров конкретного ассоциативного вида, набор па-

раметров можно изменить на вкладке Объекты Панели свойств.

Панель Параметры нового вида на вкладке Линии позволяет производить

отрисовку ассоциативных видов чертежа видимыми линиями, а также вклю-

чать/отключать различные стили отрисовки для невидимых линий, линий

переходов или линий сгиба. Образец линии отображается на вкладке справа.

Рис. 4.63, Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Синхоонизаиия данных основной надписи и модели

408 Создание чертежа

Для установки параметров основной надписи:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

* рытой вкладкой Текущий чертеж;

• щелкните по пункту Параметры листа, если он не раскрыт, а затем по

пункту Основная надпись. В правой части появится панель Синхрони-

зация данных основной надписи и модели, показанная на рис. 4.63.

Панель Синхронизация данных основной надписи и модели позволяет

настроить параметры синхронизации данных модели и основной надписи
чертежа, содержащего ассоциативные виды.

Опция Синхронизировать основную надпись при ее включении предназна-

чена для синхронизации данных основной надписи активного чертежа и модели.

При этом возможен один из двух режимов выбора синхронизации данных

основной надписи: автоматический и по запросу.

Автоматическая синхронизация производится при открытии и активиза-

ции документа, а также при перестроении изображения в чертеже.

По запросу обеспечивает синхронизацию данных после вызова команды

Синхронизировать данные из контекстного меню основной надписи.

Опция Синхронизация массы означает, что всякий раз при синхрониза-

ции значение массы модели будет рассчитано заново и записано в ячейку

«Масса».

Раскрывающийся список Количество знаков после запятой определяет

до какого знака требуется округлять рассчитанное значение массы модели.

В разделе Единицы измерения массы можно выбрать единицы измерения

массы модели: килограммы, граммы или тонны. В поле рядом с единицей из-
мерения можно ввести дополнительное обозначение единицы.

Завершив настройку дополнительных параметров основной надписи,

щелкните по кнопке ОК. Для выхода из диалога без изменения настроек
щелкните по кнопке Отмена.

Для установки параметров оформления:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

• щелкните по пункту Параметры листа, если он не раскрыт, а затем по

пункту Оформление. В правой части появится панель Оформление,
показанная на рис. 4.64.

Панель Оформление позволяет назначить стиль оформления, который

будет использоваться для текстового или графического документа. Стиль

включает в себя варианты внешней и внутренней рамок документа, а также

основной надписи.

Стили оформления документов хранятся в специальных системных биб-

лиотеках - файлах с расширением *.lyt.

В поле Название указывается выбранный стиль оформления чертежа. В

нашем примере это Чертеж констр. Первый лист. ГОСТ 2.104-68.

Настройка параметров текущего чертежа 409

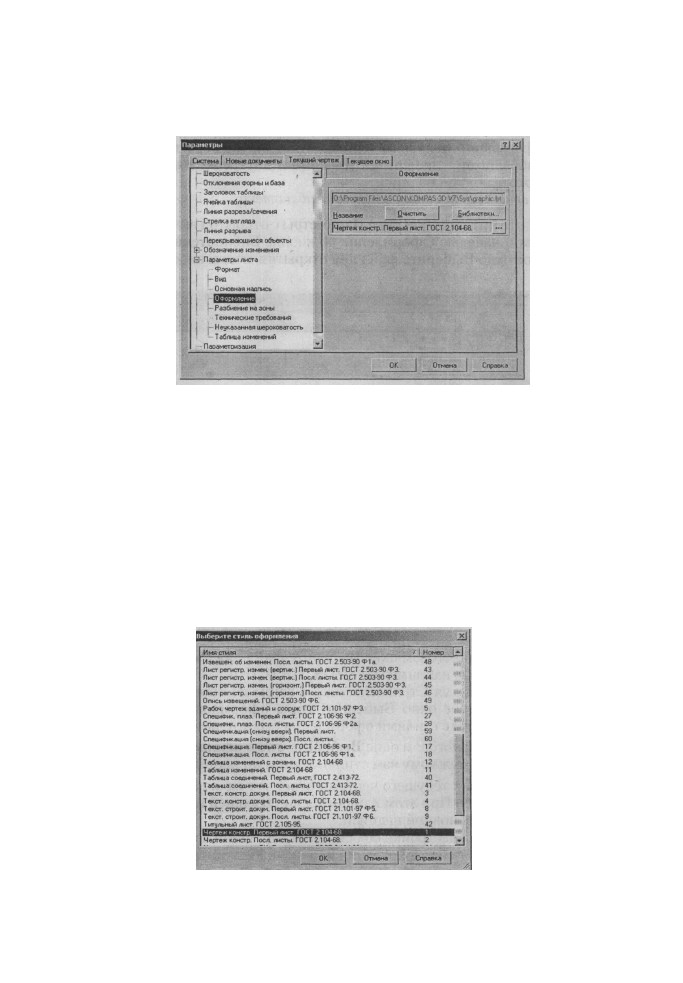

Рис. 4.64. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Оформление

Кнопка Очистить отключает библиотеку стилей.

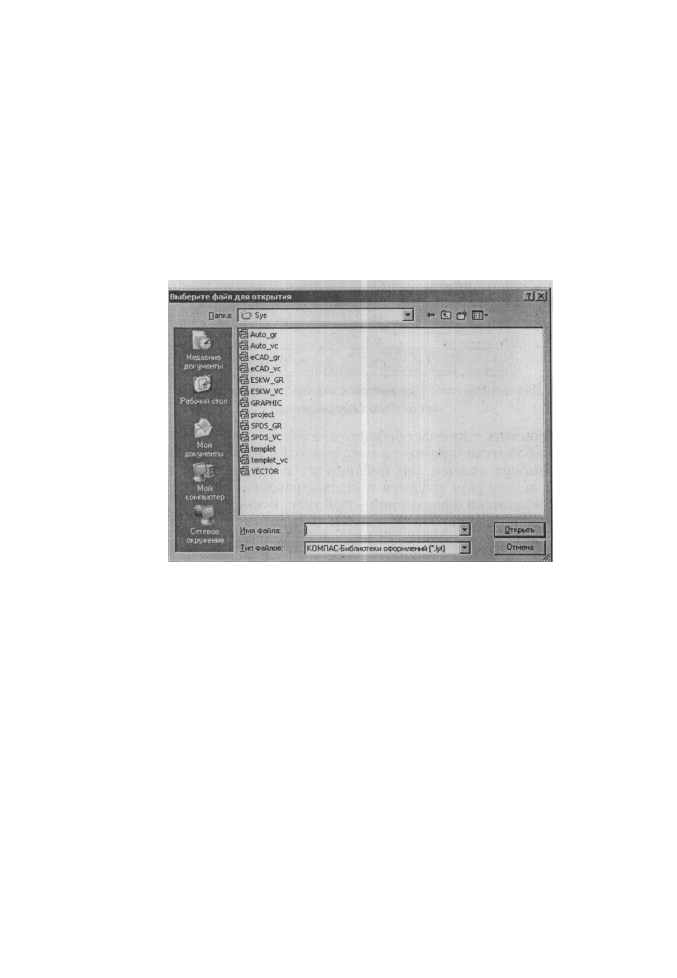

Кнопка Библиотеки вызывает диалоговое окно Выберите файл для отк-

рытия для выбора нужной вам библиотеки. В системе КОМПАС стили

оформления документов хранятся в специальных системных библиотеках

КОМПАС Библиотеки оформлений - файлах с расширением *.lyt.

По умолчанию открыта библиотека GRAPHIC.

Для выбора стиля оформления из открытой библиотеки:

• щелкните по кнопке, расположенной в правой части поля под названи-

ем выбрать. Появится диалоговое окно Выберите стиль оформления

для открытой библиотеки. В нашем примере для библиотеки -

GRAPHIC, показанное на рис. 4.65.

РИС. 4.65. Диалоговое окно Выберите стиль оформления библиотеки GRAPHIC

• щелкните в диалоговом окне Выберите стиль оформления библиотеки

GRAPHIC по нужному вам стилю, а затем по кнопке ОК.

410 Создание чертежа

Стиль оформления текущего чертежа будет тут же перестроен и соответ-

ствовать выбранному - изменится внешний и внутренний вид рамок доку-

мента, а также основной надписи.

Для выбора стиля оформления из другой библиотеки:

• щелкните в диалоговом окне Параметры с открытой вкладкой Текущий

чертеж и панелью Оформление по кнопке Библиотеки. Появится диа-

логовое окно Выберите файл для открытия, показанное на рис. 4.66.

Рис. 4.66, Диалоговое окно Выберите файл для открытия с открытой папкой Sys,

содержащей специальные системные библиотеки КОМПАС

• щелкните в диалоговом окне Выберите файл для открытия по нужной

вам библиотеки, например по SPDS__GR (СПДС - Система Проектной

Документации для Строительства), а затем по кнопке Открыть. Поя-

вится диалоговое окно Выберите стиль оформления, показанное на

рис. 4.67, но уже с стилями оформления строительных чертежей.

• щелкните в диалоговом окне Выберите стиль оформления библиотеки

SPDS__GR по нужному вам стилю, а затем по кнопке ОК.

Стиль оформления текущего чертежа будет тут же перестроен и соответ-

ствовать выбранному. При этом изменится вид внешней и внутренней рамок

документа, а также основной надписи.

После завершения настройки оформления документа нажмите кнопку ОК.

Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

Для установки параметров разбиения листа на рабочие зоны:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

Настройка параметров текущего чертежа 411

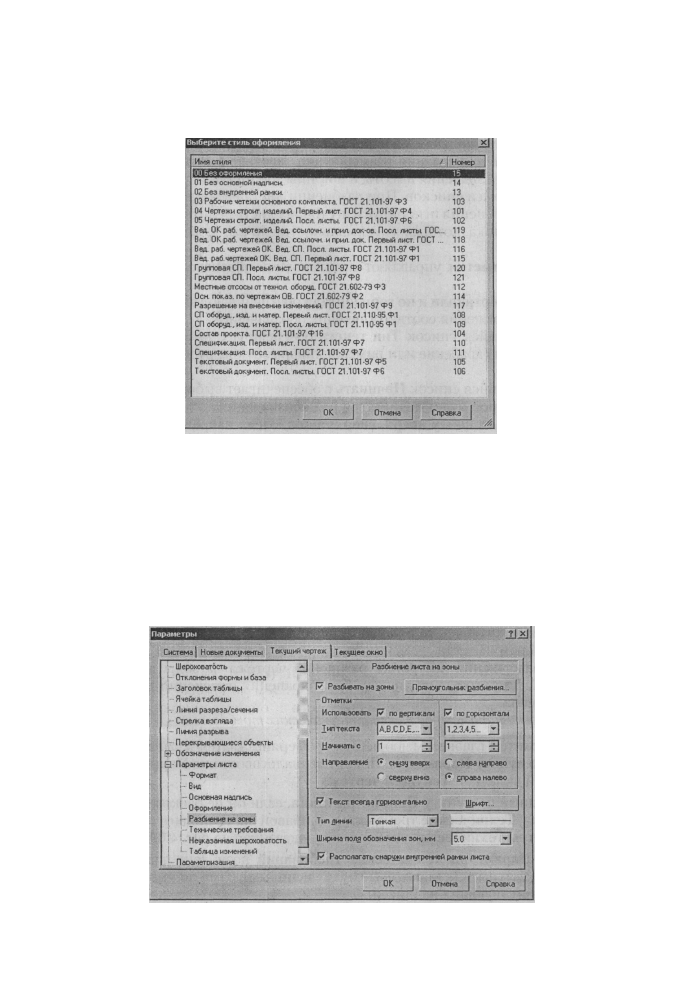

Рис. 4.67. Диалоговое окно Выберите стиль оформления библиотеки SPDS^GR

• щелкните по пункту Параметры листа, если он не раскрыт, а затем по

пункту Разбиение на зоны. В правой части появится панель Разбие-

ние листа на зоны, показанная на рис. 4.68.

Панель Разбиение листа на зоны позволяет включить режим разбиения

листа чертежа на зоны, задать размеры этих зон и их обозначение.

Опция Разбивать на зоны при ее включении предназначена для активиза-

ции разбиения листа на зоны и настройки параметров разбиения. По умолча-
нию опция выключена и все опции диалога недоступны.

Рис. 4.68. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Разбиение листа на зоны

412 Создание чертежа

Кнопка Прямоугольник разбиения вызывает диалоговое окно Габариты

прямоугольника для задания размеров зон. Введите в полях появившегося

диалогового окна значения высоты и ширины зон или выберите эти значения

из раскрывающихся списков. При разбиении листа на зоны ориентация пря-

моугольника разбиения игнорируется: сторона листа делится на длину сторо-

ны прямоугольника, которая максимальное число раз укладывается в длину

стороны листа.

В разделе Отметки управляют простановкой обозначения зон на листе

чертежа.

Флажки по вертикали и по горизонтали обеспечивают включение нужной

опции для отображения соответствующих обозначений.

Раскрывающийся список Тип текста обеспечивает выбор символов для

обозначения зон (арабские или римские цифры, буквы русского или латинс-

кого алфавита).

Раскрывающийся список Начинать с обеспечивает выбор цифр или номе-

ра буквы, с которой будет начинаться ряд обозначений.

Переключатели снизу вверх, сверху вниз, слева направо, справа налево

обеспечивают Направление простановки обозначений.

Опция Текст всегда горизонтально обеспечивает, если она включена, го-

ризонтальное расположение всех символов обозначения зон.

Кнопка Шрифт предназначена для вызова диалогового окна Параметры

шрифта, служащую для задания параметров шрифта обозначении зон.

Раскрывающийся список Тип линии предназначен для выбора типа линии

для отрисовки границ зон (Тонкая, Основная, Утолщенная).

Раскрывающийся список Ширина поля обозначения зон, мм предназна-

чен для выбора значения ширины поля обозначения зон (в миллиметрах).

Опция Располагать снаружи внутренней рамки листа, при ее включении

поле обозначения зон будет располагаться снаружи внутренней рамки листа.

Если опция выключена, то поле обозначения зон будет расположено внутри

внутренней рамки листа.

После завершения настройки разбиения чертежа на зоны щелкните по

кнопке ОК. Для выхода из диалога без сохранения изменений щелкните по

кнопке Отмена.

Для установки параметров текста технических требований:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-
рытой вкладкой Текущий чертеж;

• щелкните по пункту Параметры листа, если он не раскрыт, а затем по

пункту Технические требования. В правой части появится панель Па-

раметры технических требований, показанная на рис. 4.69.

Панель Параметры технических требований позволяет назначить раз-

личные параметры текста, которые будут использоваться по умолчанию при

вводе соответствующих надписей.

В текстовом поле Шаг строк, мм устанавливается расстояние между стро-

ками текста.

Настройка параметров текущего чертежа 413

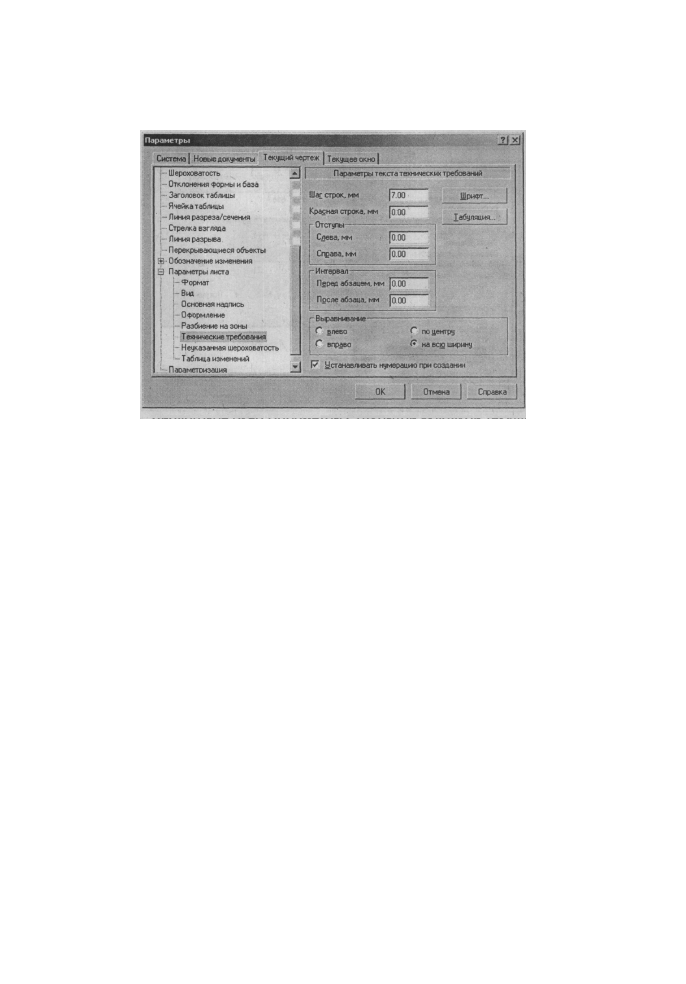

Рис. 4.69. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Параметры технических требований

В текстовом поле Красная строка, мм устанавливается величина отступа

вправо от границы абзаца в его первой строке.

В разделе Отступы устанавливаются величины отступа слева и справа:
В текстовом поле Слева, мм устанавливается величина отступа слева;
В текстовом поле Справа, мм устанавливается величина отступа справа.
В разделе Интервал устанавливаются величины интервала перед абзацем

и после него:

В поле Перед абзацем, мм устанавливается величина интервала перед аб-

зацем;

В поле После абзаца, мм устанавливается величина интервала после абзаца.
В разделе Выравнивание с помощью переключателей назначается нужный

способ выравнивания абзацев (влево, вправо, по центру и на всю ширину).

Кнопка Шрифт вызывает диалоговое окно Параметры шрифт для наст-

ройки параметров шрифта.

Кнопка Табуляция вызывает диалоговое окно Табуляция для настройки

параметров табуляции.

После завершения настройки параметров абзаца щелкните по кнопге ОК.

Для выхода из диалогового окна Параметры без сохранения изменений
щелкните по кнопке Отмена.

Для установки параметров текста неуказанной шероховатости:

• щелкните в главном меню по пункту Сервис, а затем в выпадающее ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-
рытой вкладкой Текущий чертеж;

• щелкните по пункту Параметры листа, если он не раскрыт, а затем по

пункту Неуказанная шероховатость. В правой части появится панель
Параметры текста неуказанной шероховатости, показанная на рис. 4.70.

414 Создание чертежа

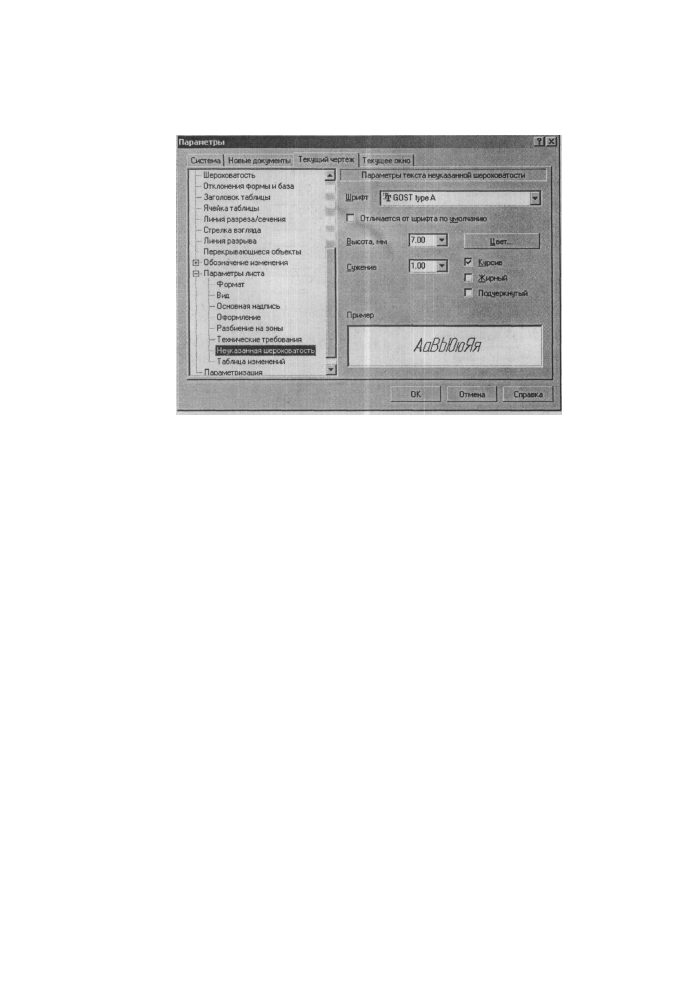

Рис. 4.70. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Параметры текста неуказанной шероховатости

Панель Параметры текста Неуказанной шероховатости позволяет назна-

чить параметры, которые будут использоваться по умолчанию при вводе
текстовых фрагментов в документы.

Для установки нужного шрифта по умолчанию:

• щелкните по стрелке, направленной вниз, в раскрывающемся списке

Шрифт. Частично раскроется список, установленных в системе шриф-
тов. Для просмотра всех шрифтов можно использовать бегунок;

• щелкните мышью по нужному шрифту. В текстовом окне Пример бу-

дет показан вид выбранного шрифта.

Для того, чтобы изменить шрифт для каких-либо объектов (например, для

надписей в обозначениях шероховатости или для ячейки таблицы), войдите

в соответствующий этому объекту диалоговое окно настройки, включите оп-

цию Отличается от шрифта по умолчанию и выберите другой шрифт. При

этом последующие изменения шрифта, установленному по умолчанию, не

будут оказывать влияния на локальный шрифт, выбранный для объекта.

Напротив, при выключении опции Отличается от шрифта по умолчанию для

объектов данного типа вновь будет использоваться шрифт по умолчанию.

Раскрывающийся список Высота, мм, служит для определения высоты

шрифта надписи.

Раскрывающийся список Сужение, мм, служит для определения величи-

ны сужения.

Кнопка Цвет вызывает соответствующее диалоговое окно для назначения

цвета надписи.

Флажки Курсив, Жирный, Подчеркнутый устанавливают вид надписи.
После завершения настройки параметров текста щелкните по кнопке ОК.

Для выхода из диалога без сохранения изменений щелкните по кнопке Отмена.

Создание рабочего чертежа детали 415

4Л. 75. Управление параметризацией

Для управления параметризацией:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

• щелкните по пункту Параметризация. В правой части появится панель

Управление параметризацией, показанная на рис. 4.71.

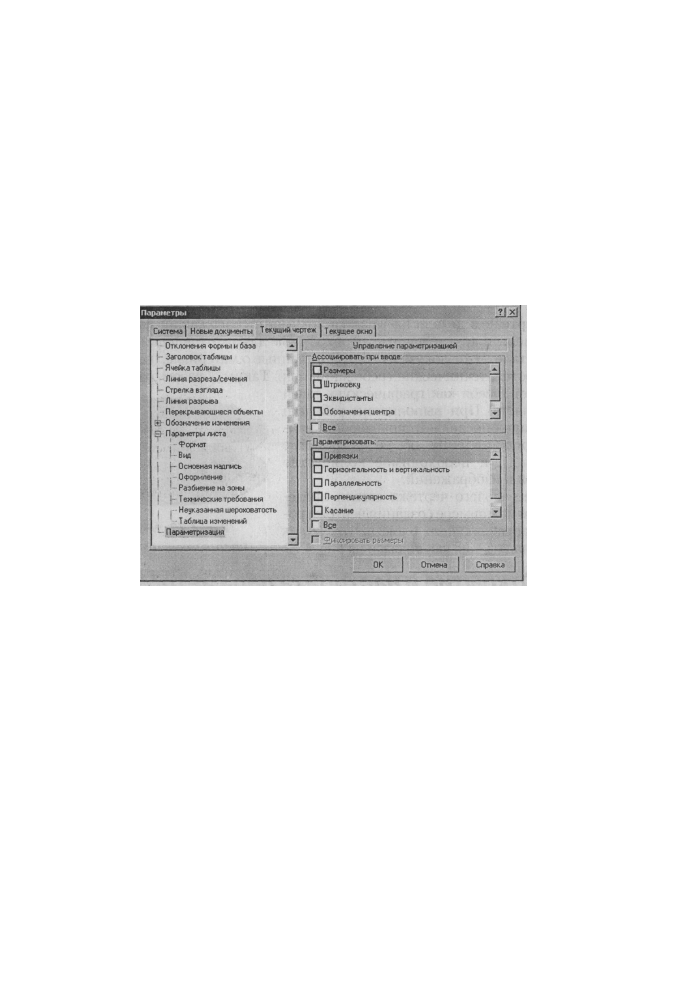

Рис. 4.71. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж

и панелью Управление параметризацией

Панель Управление параметризацией позволяет настроить использова-

ние параметрического режима системы КОМПАС.

В разделе Ассоциировать при вводе установите флажки (щелкните по

пустому квадратику) рядом с названиями типов объектов, которые должны

создаваться как ассоциативные (связанные с другими объектами) при их

построении. При включенной ассоциативности размеров ассоциативные диа-

метральные, радиальные и угловые размеры будут проставляться только к

тем кривым, с которыми можно осуществить ассоциативность. Невозможна

простановка ассоциативных размеров к дугам и отрезкам в контуре или в

макроэлементе, к ребрам прямоугольников и многоугольников.

В разделе Параметризовать установите флажки (включающие опции) ря-

дом с названиями типов связей между объектами, которые должны быть ав-

томатически параметризованы при вводе и редактировании изображения.

Флажок Все, если он активизирован (включен - галочка в прямоугольни-

ке), включает параметризацию всех типов связей между объектами. Если

включена параметризация не всех типов связей списка, опция отображается

на сером фоне. Щелчок по опции в таком состоянии выключит ее. Следую-

щий - включит.

416 Создание чертежа

Флажок Фиксировать размеры, если он включен, то при простановке

размеров их значения автоматически будут фиксироваться. Опция доступна

только при включенной опции Размеры в группе Ассоциировать при вводе.

После завершения настройки параметров параметризации щелкните по

кнопке ОК. Для выхода из диалога без сохранения изменений щелкните по

кнопке Отмена.

4.5. Создание

рабочего чертежа детали

Рабочим чертежом детали называется документ, содержащий изображение

детали, размеры и другие данные, необходимые для изготовления, ремонта и

контроля детали. Этот документ содержит данные о материале, шероховатос-

ти поверхностей, технические требования и др. Таким образом, рабочий чер-

теж включает в себя как графическую, так и

текстовую часть. При выполнении рабочего

чертежа детали определяют вид, дающий наи-

большее представление об ее устройстве

(главный вид), и необходимое количество

других видов и изображений.

Создание рабочего чертежа детали проде-

монстрируем на примере создания чертежа ро-

лика для направляющего блока. Этот ролик ?

ис

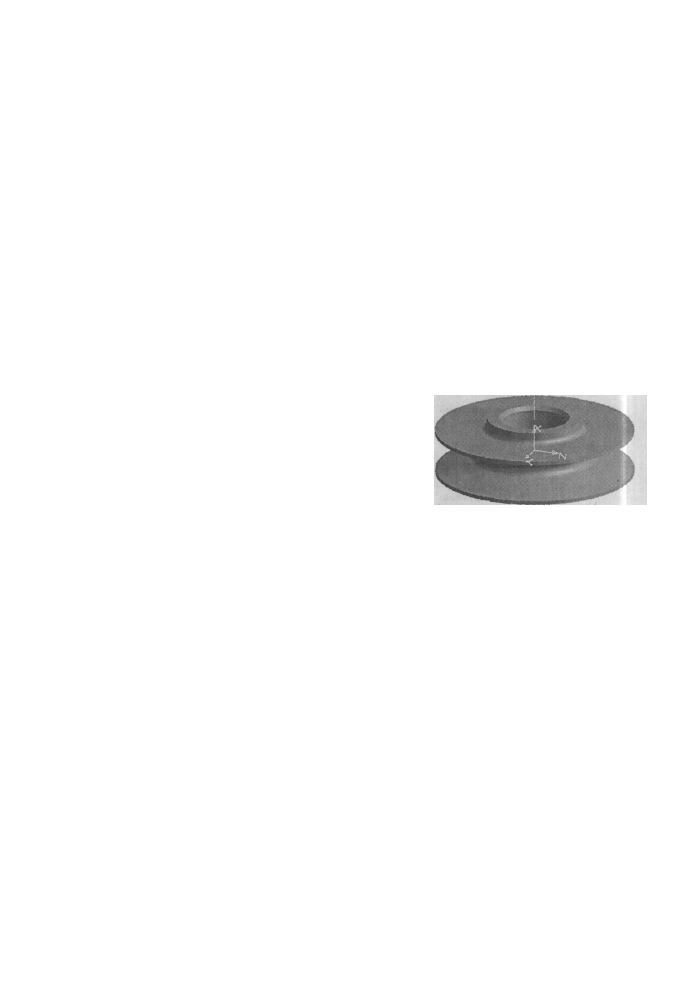

- 4.72. Модель

должен выглядеть так, как показан на рис. 4.72. направляющего ролика

4.5.1. Открытие и настройка параметров листа

Открытие и настройка параметров листа производится в три этапа.

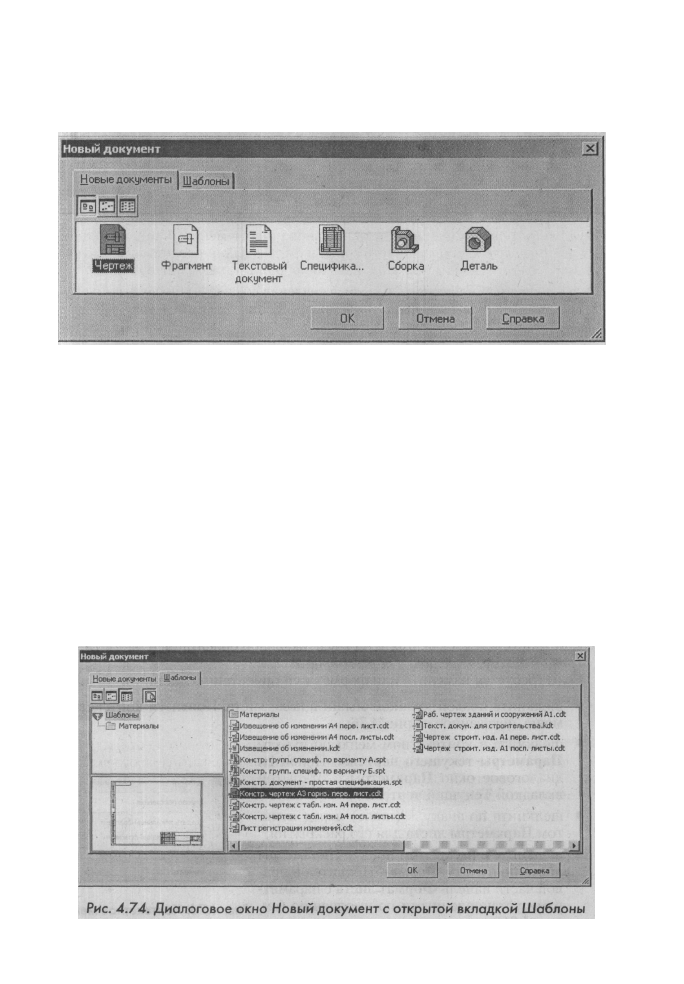

Первый этап - вызов диалогового окна Новый документ. Это можно вы-

полнить тремя способами:

• щелкнуть по кнопке под названием Создать - первой кнопке на пане-

ли инструментов Стандартная;

• нажать комбинацию клавиш Ctrl + N;
• щелкнуть по пункту Файл главного меню, а затем по пункту Создать в

выпадающем меню.

Во всех способах появится диалоговое окно Новый документ с одной из

открытых вкладок. На рис. 4.73 показано диалоговое окно Новый документ с

открытой вкладкой Новый документы.

Размер диалогового окна может быть изменен пользователем. Это и сдела-

но на представленном рисунке.

Второй этап - определение того, какой документ должен быть создан и по

какому шаблону. В нашем случае мы создаем новый чертеж. Для этого:

• щелкните по пиктограмме Чертеж на вкладке Новые документы;
• щелкните по вкладке Шаблоны. Откроется вкладка Шаблоны. В левом

окне просмотра отображается структура каталога \Templates, в кото-

Создание рабочего чертежа детали 417

Рис. 4.73. Диалоговое окно Новый документ с открытой вкладкой Новые документы

ром хранятся шаблоны. Содержимое выделенного подкаталога показы-

вается в правой части вкладки;

• щелкните по кнопке Список - третьей кнопке в верхней строке для

представления подкаталога в виде списка;

• щелкните по кнопке Просмотр для просмотра выбранного шаблона в

левой нижней части окна;

• щелкните в списке шаблонов в правой части вкладки по шаблону с наз-

ванием Констр. чертеж A3 гориз. перв. лист.сск. Это состояние систе-
мы показано на рис. 4.74 с открытой вкладкой Шаблон.

Панель управления вкладки Шаблоны содержит в верхней строке кнопки,

управляющие расположением элементов правого окна: Крупные значки,

Мелкие значки, Список, а также кнопку Просмотр для включения и отклю-

чения просмотра шаблона, выделенного в правом окне.

418 Создание чертежа

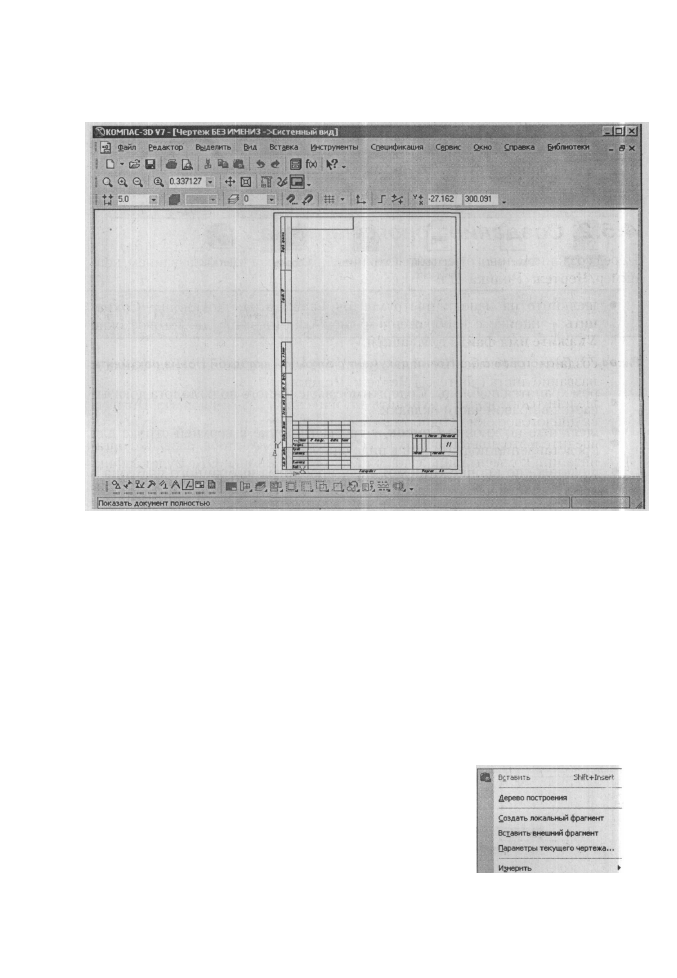

Рис. 4.75. Главное окно системы в начальной стадии создания чертежа

Если просмотр включен, то выбранный шаблон отображается в уменьшен-

ном масштабе в левой нижней части вкладки.

Если использование шаблона не требуется, то щелкните по кнопке ОК для

создания выбранного документа. По умолчанию в качестве исходного шаблона

будет выбран шаблон Чертеж констр. Первый лист. ГОСТ 2.104-68. Появится

главное окно системы в формате А4 с вертикальной ориентацией рис. 4.75.

Третий этап - настройка параметров листа.

Если требуется изменить или формат или ориентацию листа, то:

• щелкните правой кнопкой мыши в поле листа. Появится контекстное

меню, показанное на рис. 4.76;

• щелкните в контекстном меню по пункту

Параметры текущего чертежа. Появится

диалоговое окно Параметры с открытой

вкладкой Текущий чертеж;

• щелкните по знаку + (плюс) перед пунк-

том Параметры листа для его раскрытия;

• щелкните в раскрытом пункте Параметры

листа по пункту Формат. Появится в пра-

вой части панель Формат листа с парамет-
рами установленными по умолчанию (см.  р

и с

 4.76. Контекстное меню

рис. 4.61); в поле листа
