KOMПAC-3D V7. руководство - часть 24





Главное окно системы в режиме создания Чертежа 371

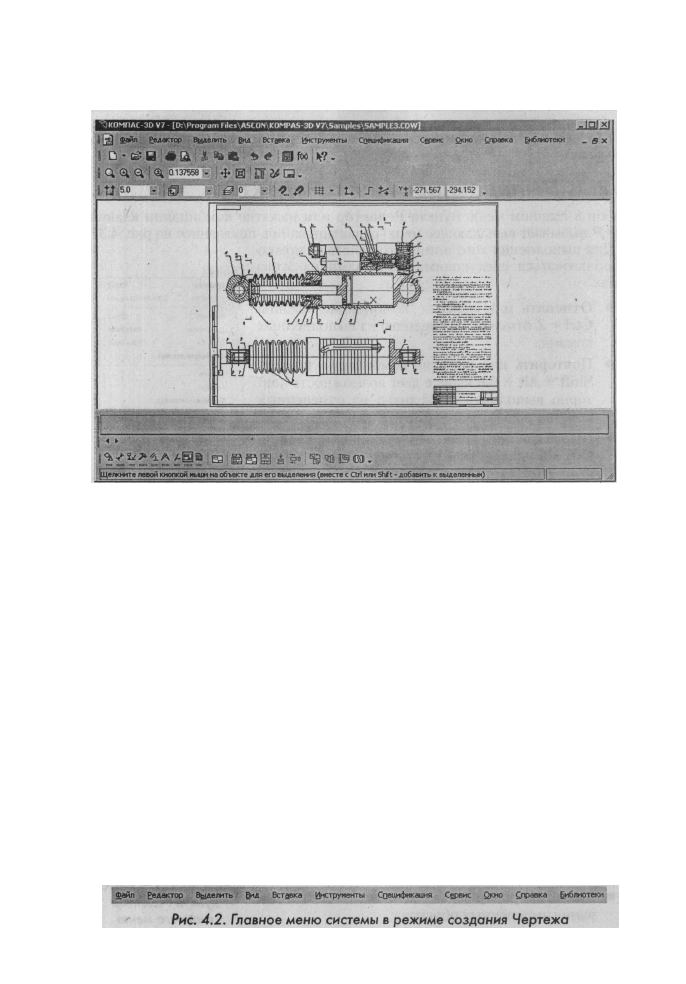

Рис. 4.1. Главное окно системы в режиме Чертеж

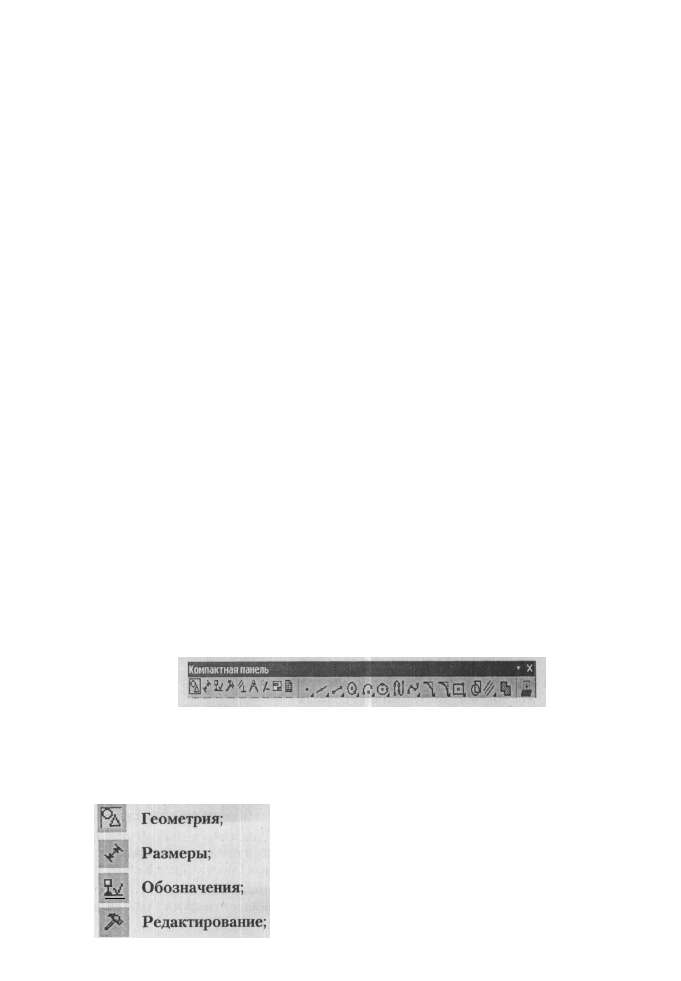

Состав Компактной панели зависит от типа активного документа и от

включенной кнопки переключения. Желательно, чтобы Компактная панель

располагалась в нижней части экрана.

По границам рабочей области и даже внутри может располагаться, по ме-

ре необходимости, Панель свойств.

Самая нижняя строка главного окна системы - Строка сообщений. В ней

выводятся сообщения системы, относящиеся к выполнению текущей коман-

ды или к тому элементу рабочего окна, на который указывает курсор. Строка

сообщений это основной помощник и советчик в текущей ситуации. Приучи-

те дебя постоянно отслеживать появляющиеся сообщения в данной строке.

Это поможет Вам адекватно реагировать на запросы и сообщения системы и

избежать ошибок при выполнении тех или иных действий.

Вид окна и режим работы системы зависит от вида документа, с которым

работает пользователь и решаемых задач. Число и место установки панелей

инструментов на экране зависит от желания пользователя.

4.2. Выпадающие меню в режиме

создания Чертежа

Главное меню системы в режиме создания Чертежа включает несколько

пунктов, показанных на рис. 4.2.

372 Создание чертежа

Щелчок по каждому пункту меню вызывает соответствующее выпадаю-

щее меню.

4.2.1. Выпадающее меню Редактор

Выбор в главном меню пункта Редактор или нажатие комбинации клавиш

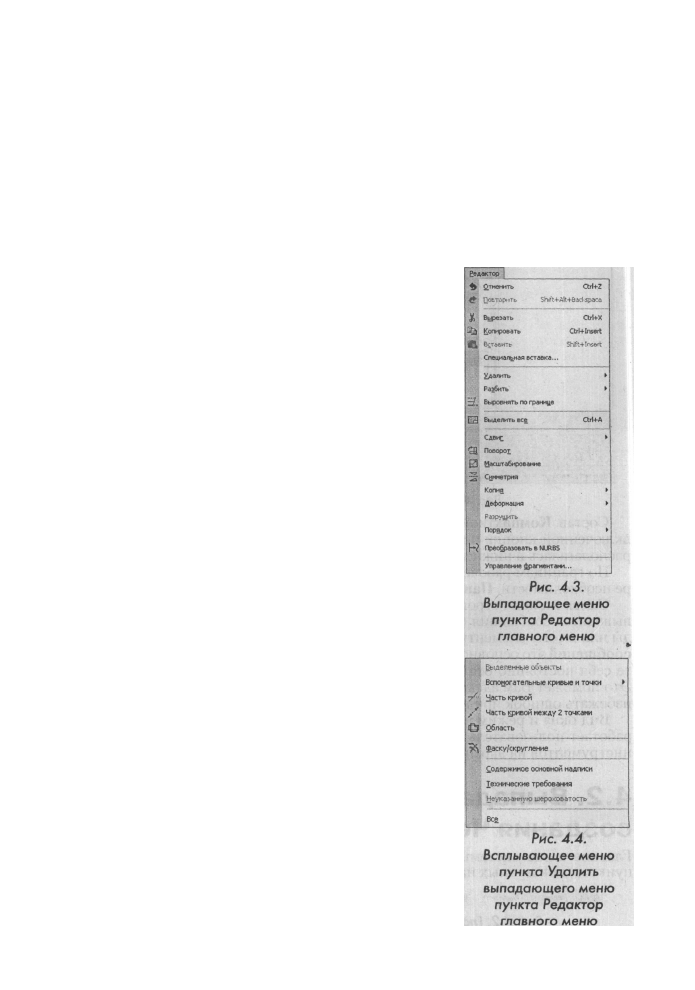

Alt+P вызывает выпадающее меню редактирования, показанное на рис. 4.3.

Для выполнения того или иного действия можно

воспользоваться следующими командами из этого

• Отменить или нажатие комбинации клавиш

Ctrl + Z отменяет последнюю из выполненных
команд;

 Повторить или нажатие комбинации клавиш

Shift + Alt + Backspace дает возможность пов-

торно выполнить последнюю из отмененных

команд;

 Вырезать или нажатие комбинации клавиш

Ctrl + X удаляет объекты из чертежа и помеща-

ет их в буфер обмена данных;

 Копировать или нажатие комбинации клавиш

Ctrl + Insert копирует объекты из окон в буфер

обмена данными;

 Вставить или нажатие комбинации клавиш

Shift + Insert вставляет объекты из буфера об-

мена данных;

 Специальная вставка вставляет данные из бу-

фера обмена и управляет форматом данных;

 Удалить вызывает всплывающее меню, пока-

занное на рис 4.4.

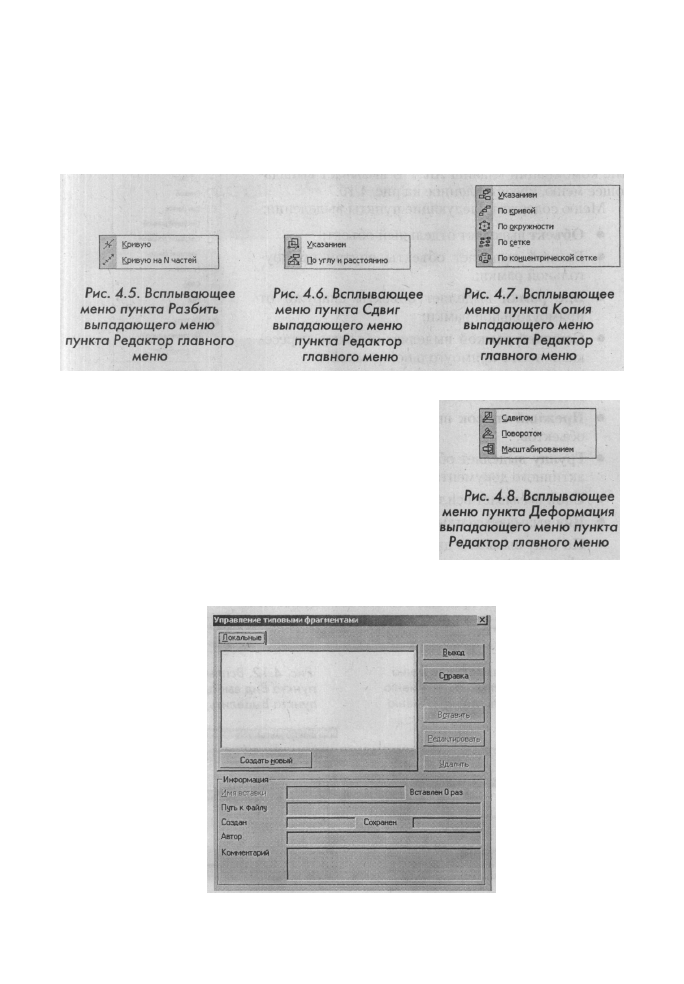

 Разбить вызывает всплывающее меню, пока-

занное на рис 4.5.

 Выровнять по границе обеспечивает выравни-

вание кривой по границе;

 Выделить все или нажатие комбинации кла-

виш Ctrl + А обеспечивает выделение всего до-

кумента;

 Сдвиг вызывает всплывающее меню, показан-

ное на рис 4.6.

 Поворот обеспечивает поворот выделенных

объектов;

 Масштабирование обеспечивает масштабиро-

вание выделенных, объектов;

Выпадающие меню в режиме создания Чертежа 373

• Симметрия симметричное отображение выделенных объектов;
 Копия вызывает всплывающее меню, показанное на рис. 4.7.

• Деформация вызывает всплывающее меню,

показанное на рис 4.8.

 Разрушить разрушает на отдельные прими-

тивы выделенные составные объекты;

 Преобразовать в NURBS преобразовывает

геометрический объект или текст в NURBS

кривые;

 Управление фрагментами вызывает диало-

говое окно Управление типовыми фрагмен-

тами, показанное на рис. 4.9.

Рис. 4.9. Диалоговое окно Управление типовыми фрагментами

374 Создание чертежа

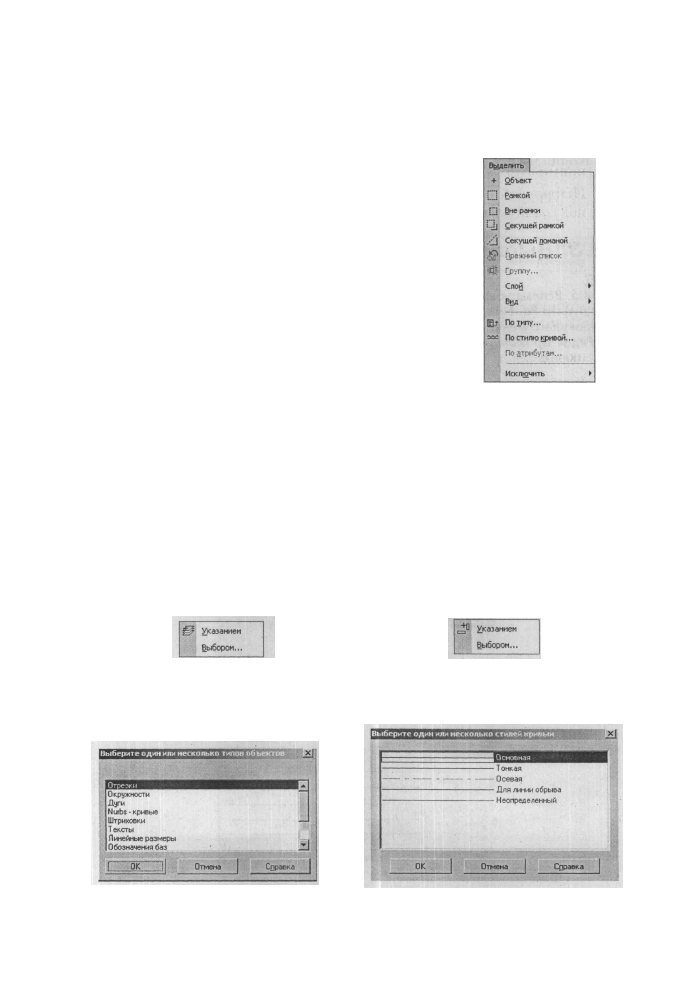

4.2.2. Выпадающее меню Выделить

Выбор в главном меню пункта Выделить или нажа-

тие комбинации клавиш Alt + В вызывает выпада-

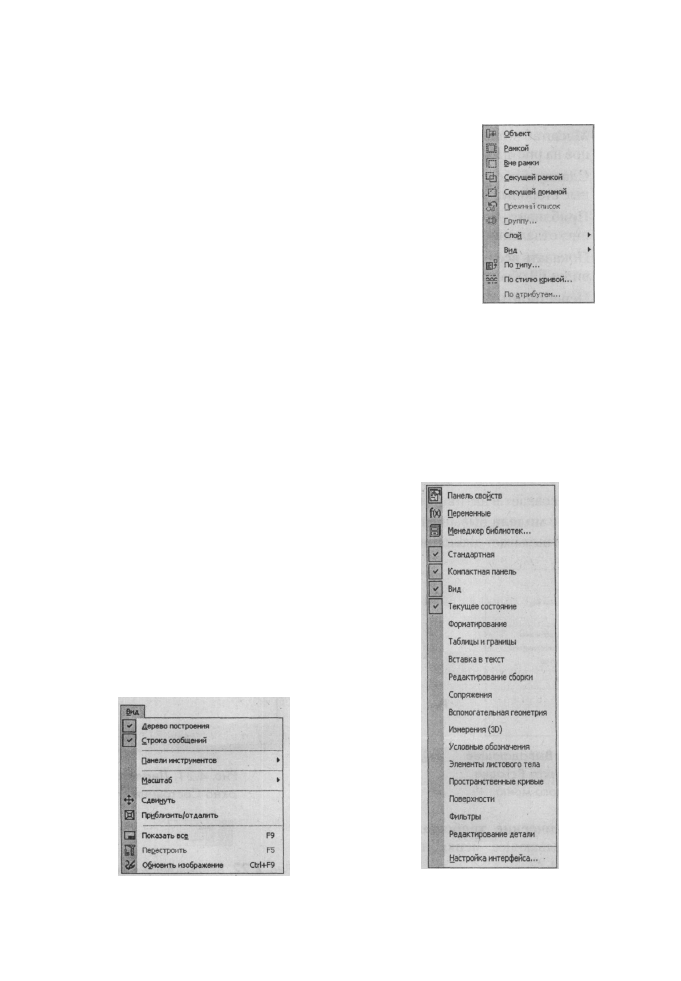

ющее меню, представленное на рис. 4.10.

Меню содержит следующие пункты выделения:

 Объект выделяет отдельный объект;
 Рамкой выделяет объекты внутри прямоу-

гольной рамки;

 Вне рамки выделяет объекты снаружи от

прямоугольной рамки;

 Секущей рамкой выделяет объекты, пересе-

кающиеся с прямоугольной рамкой;

 Секущей ломаной выделяет объекты, пересе-

кающиеся ломаной;

 Прежний список выделяет прежний список

объектов;

Рис. 4.10. Выпадающее

меню пункта Выделить

главного меню

• Группу выделяет объекты одной или нескольких именованных групп

активного документа;

 Слой вызывает всплывающее меню, показанное на рис 4.11.
 Вид вызывает всплывающее меню, показанное на рис 4.12.
• По типу вызывает диалоговое окно Выберите один из несколько типов

объектов, показанное на рис. 4.13.

 По стилю кривой вызывает диалоговое окно Выберите один из нес-

колько стилей кривых, показанное на рис. 4.14.

Рис. 4.11. Всплывающее меню

пункта Слой выпадающего меню

пункта Выделить главного меню

Рис. 4.12. Всплывающее меню

пункта Вид выпадающего меню

пункта Выделить главного меню

Рис. 4.13. Диалоговое окно Выберите

один из несколько типов объектов

Рис. 4.14. Диалоговое окно Выберите

один из несколько стилей кривых

Выпадающие меню в режиме создания Чертежа 375

 По атрибутам выделяет объекты активного

документа в соответствии с типами и значе-
ниями атрибутов;

 Исключить вызывает всплывающее меню,

показанное на рис 4.15.

4.2.3. Выпадающее меню
Вид

Выбор пункта Вид главного меню или нажатие

комбинации клавиш Alt + В вызывает выпадаю-

щее меню, представленное на рис. 4.16.

Меню содержит следующие пункты:

 Дерево построения обеспечивает ввод/вы-

вод на экран окна Дерево построения;

Рис. 4.15. Всплывающее

меню пункта Исключить

выпадающего меню пункта

Выделить главного меню

Строка сообщений обеспечивает ввод/вывод на экран окна Строка со-
общений;
Панели инструментов
 вызывает всплывающее меню, показанное на рис 4.17.

Рис. 4.7 6. Выпадающее меню

пункта Вид главного меню

Рис. 4.17. Всплывающее меню пункта

Панель инструментов выпадающего

меню пункта Вид главного меню

376 Создание чертежа

Рис. 4.18. Всплывающее

меню пункта Масштаб

выпадающего меню

пункта Вид

главного меню

Масштаб вызывает всплывающее меню, показан-
ное на рис 4.18.
Сдвинуть обеспечивает сдвиг изображения в раз-
ные стороны;

Приблизить/отдалить обеспечивает приближе-
ние/отдаление изображения;
Показать все или нажатие функциональной кла-
виши F9 обеспечивает показ всего документа;
Перестроить или нажатие клавиши F5 обеспечи-
вает перестройку изображения;
Обновить изображение или нажатие комбрша-
ции клавишей Ctrl + F9 обеспечивает обновление
всего изображения в активном окне.

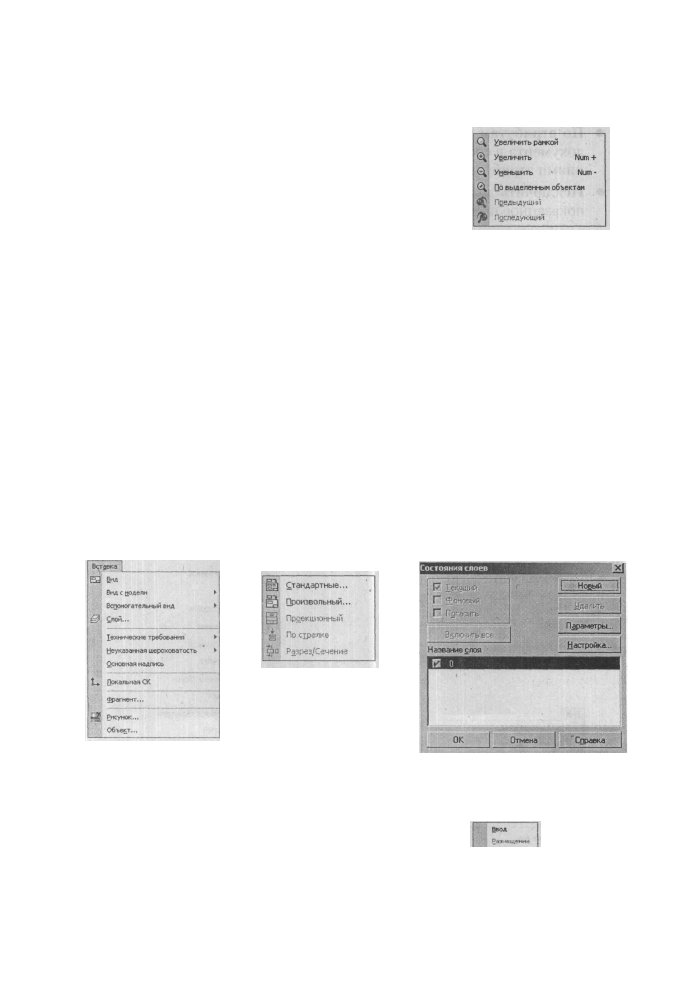

4.2.4. Выпадающее меню Вставка

Выбор в главном меню нункта Вставка или нажатие комбинации клавиш Alt + A

вызывает выпадающее меню, изображенное на рис. 4.19.

Меню предлагает следующие пункты:

 Вид создает в активном чертеже новый вид;
 Вид с модели вызывает всплывающее меню, показанное на рис. 4.20.
 Слой вызывает диалоговое окно Состояние слоев, показанное на рис. 4.21.

Рис. 4.19. Выпадающее

меню пункта Вставка

главного меню

Рис. 4.20. Всплывающее

меню пункта

Вид с модели

выпадающего меню

пункта Вставка

главного меню

Рис. 4.21. Диалоговое

окно Состояние слоев

• Технические требования вызывает

всплывающее меню, показанное на
рис. 4.22.

 Неуказанная шероховатость вызы-

вает всплывающее меню, показанное
на рис. 4.23.

Рис. 4.22. Всплывающее меню

пункта Технические требования

выпадающего меню пункта

Вставка главного меню

Выпадающие меню в режиме создания Чертежа 377

• Основная надпись позволяет за-

полнить или отредактировать со-

держимое штампа (основной над-

писи) чертежа;

 Локальная СК обеспечивает выбор

существующей локальной системы
координат или создание новой;

 Фрагмент вызывает диалоговое окно Выберите файл для открытия;
• Рисунок
 вызывает диалоговое окно Выберите файл для открытия;
• Объект

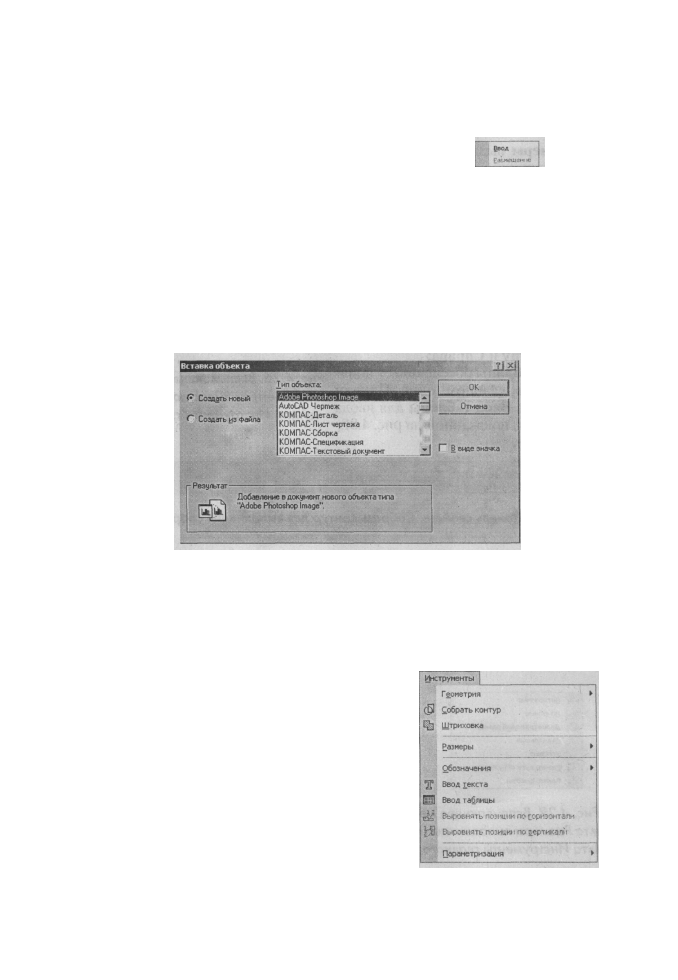

 вызывает диалоговое окно Вставка объекта, показанное на рис. 4.24

Рис. 4.23. Всплывающее меню пункта

Неуказанная шероховатость

выпадающего меню пункта Вставка

главного меню

Рис. 4.24. Диалоговое окно Вставка объекта

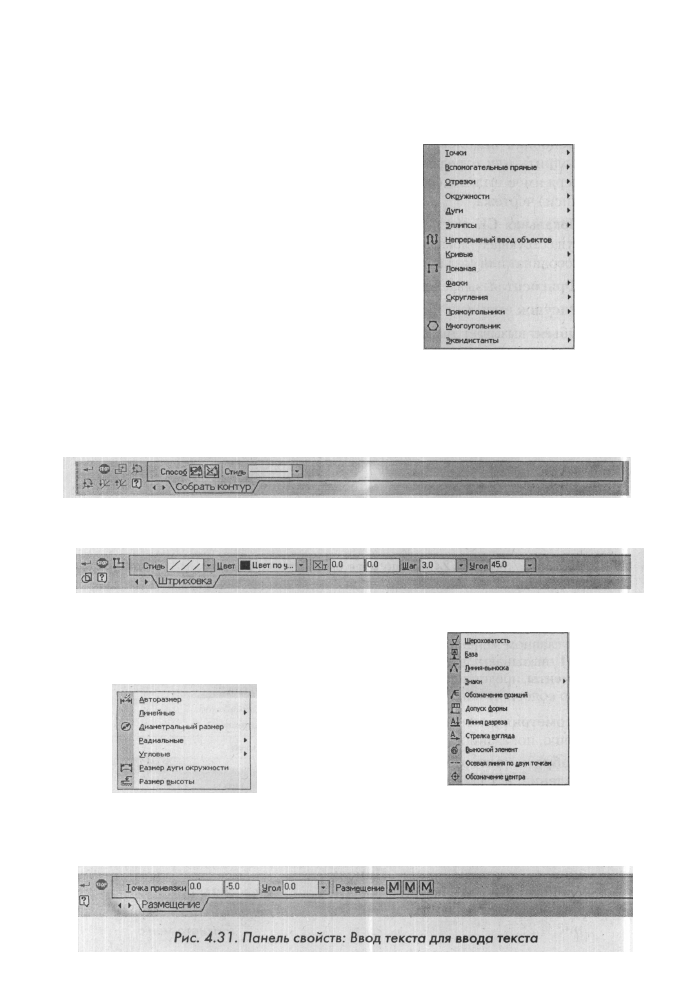

4.2.5. Выпадающее меню Инструменты

Выбор в главном меню пункта Инструменты или нажатие комбинации клавиш

Alt + И вызывают выпадающее меню

Инструменты, представленное на рис. А25.

Меню содержит следующие пункты:

• Геометрия вызывает всплывающее

меню, показанное на рис. 4.26.

 Собрать контур обеспечивает по-

явление в главном окне Панели
свойств: Собрать контур
 для
сборки контура, показанной на

рис. 4.27.

 Штриховка обеспечивает появле-

ние в главном окне Панели
свойств: Штриховка
 для нанесе-
ния штриховки, показанной на
рис. 4.28.

Рис. 4.25. Выпадающее

меню пункта Инструменты

главного меню

378 Создание чертежа

• Размеры вызывает всплывающее

меню, показанное на рис. 4.29.

 Обозначения вызывает всплываю-

щее меню, показанное на рис. 4.30.

 Ввод текста обеспечивает появле-

ние в главном окне Панели

свойств: Ввод текста для ввода

текста, показанной на рис. 4.31;

В разделе Размещение находится

три переключателя, позволяющие

выбрать расположение текста от-

носительно точки привязки: Слева,

По центру и Справа;

• Ввод таблицы обеспечивает появ-

ление в главном окне Панели

свойств: Ввод таблицы для ввода

таблицы, показанной на рис. 4.32;

Рис, 4,26, Всплывающее меню пункта

Геометрия выпадающего меню

пункта Инструменты главного меню

Рис, 4.27. Панель свойств: Собрать контур для выполнения сборки контура

Рис. 4.28. Панель свойств: Штриховка для нанесения штриховки

Рис. 4.29. Всплывающее меню

пункта Размеры выпадающего меню

пункта Инструменты главного меню

Рис. 4.30. Всплывающее меню пункта

Обозначения выпадающего меню

пункта Инструменты главного меню

Выпадающие меню в режиме создания Чертежа 379

Рис. 4.32. Панель свойств: Ввод таблицы для ввода таблицы

• Выровнять позиции по гори-

 v

зонтали позволяет располо-
жить на одной горизонтали

полки нескольких позицион-
ных линий-выносок;

 Выровнять позиции по верти-

кали позволяет расположить на
одной вертикали начальные
точки полок нескольких пози-
ционных линий-выносок;

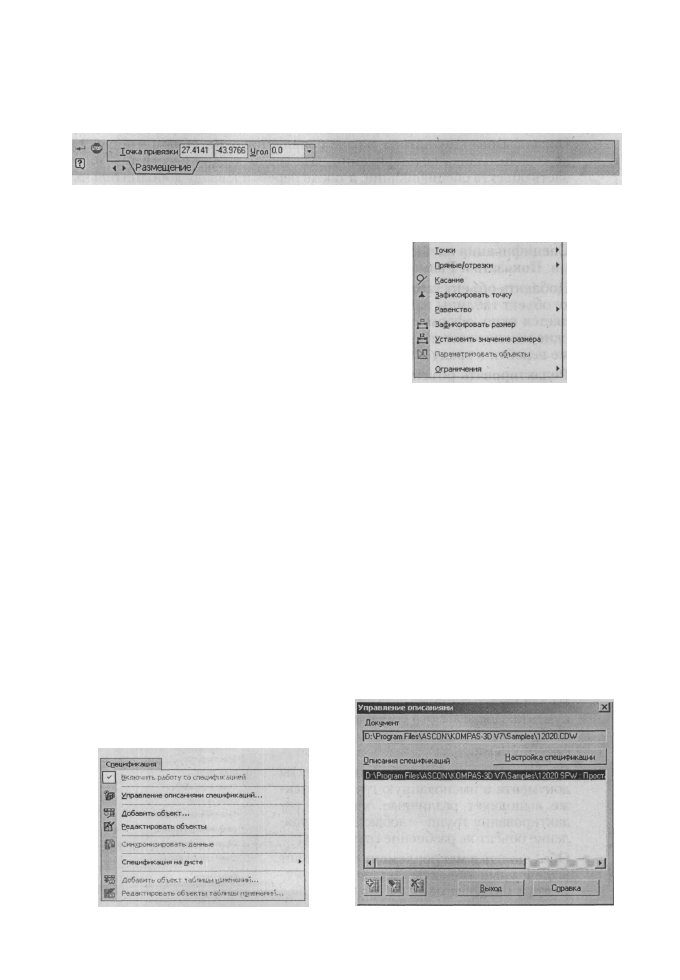

 Параметризация вызывает

всплывающее меню, показан-
ное на рис. 4.33.

Рис. 4.33. Всплывающее меню пункта

Параметризация выпадающего меню

пункта Инструменты главного меню

4.2.6. Выпадающее меню Спецификация

Выбор в главном меню пункта Спецификация или нажатие комбинации клавиш

Alt + П вызывает выпадающее меню Спецификация, представленное на рис. 4.34.

В меню представлены следующие пункты:

 Включить работу со спецификацией позволяет получить лицензию на

работу со спецификацией, записанную в памяти сетевого ключа элект-
ронной защиты;

 Управление описаниями спецификаций вызывает диалоговое окно

Управление описаниями, показанное на рис. 4.35.

 Добавить объект создает в документе (листе чертежа, фрагменте или моде-

ли) объект для последующего его переноса в подключенную спецификацию.

Рис. 4.34. Выпадающее меню пункта

Спецификация главного меню

Рис. 4.35. Диалоговое окно

Управление описаниями

380 Создание чертежа

После вызова команды на экране появляется окно, оформленное в ви-

де строки бланка спецификации, в котором можно ввести текстовую

часть объекта спецификации, а также перейти к вводу дополнительных

параметров нового объекта спецификации;

 Редактировать объекты переходит в режим редактирования объектов

спецификации внутри документа (чертежа, фрагмента или модели);

 Спецификация на листе вызывает всплывающее меню с двумя пункта-

ми: Показать и Размещение;

• Добавить объект таблицы изменений создает в графическом докумен-

те объект таблицы изменений. После вызова команды на экране появ-

ляется окно, оформленное в виде строки таблицы изменений. В этом

окне можно ввести текстовую часть объекта таблицы изменений, а так-

же перейти к вводу дополнительных параметров нового объекта;

 Редактировать объекты таблицы изменений позволяет перейти в ре-

жим редактирования объектов таблицы изменений текущего листа чер-

тежа. После вызова команды на экране появляется окно работы с объ-

ектами таблицы изменений, в котором можно просмотреть и отредак-

тировать объекты таблицы изменений текущего листа чертежа.

4.2.7. Выпадающее меню Сервис

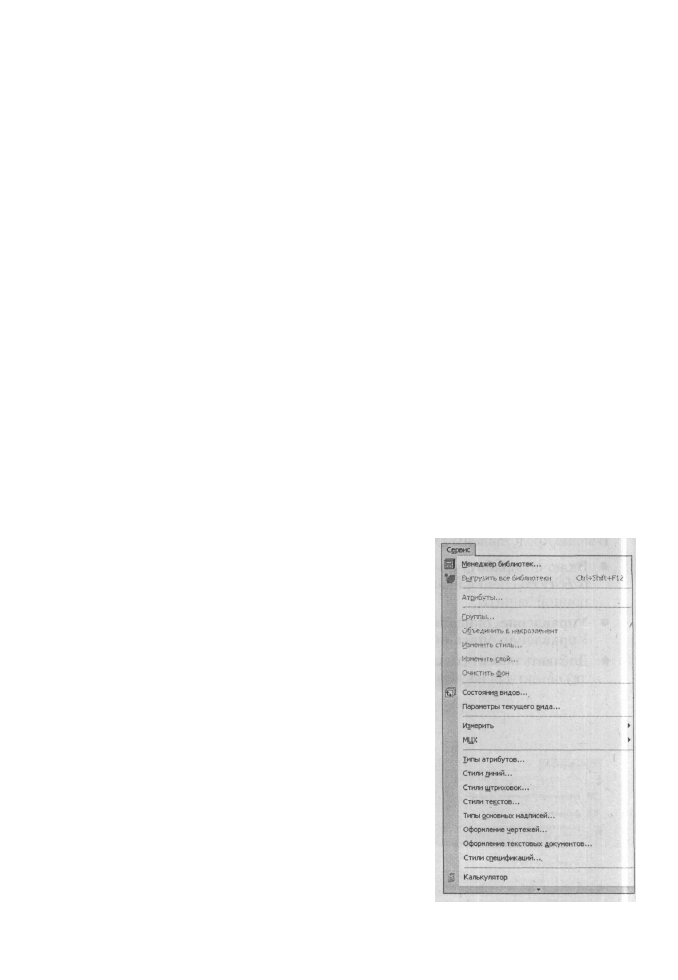

Выбор в главном меню пункта Сервис или нажатие комбинации клавиш

Alt+E вызывает выпадающее меню Сервис, показанное на рис. 4.36.

Меню предлагает следующие пункты:

 Менеджер библиотек включает или отк-

лючает отображение на экране Менедже-

ра библиотек - систему управления

КОМПАС-библиотеками;

 Выгрузить все библиотеки отключает от

системы KOMIIAC-3D все подключен-

ные библиотеки;

 Атрибуты задает или редактирует атрибу-

ты для какого-либо объекта активного до-

кумента. После вызова команды на экране

отображается диалоговое окно для работы

с атрибутами;

 Группы объединяет выделенные объекты

документа в именованную группу, а так-

же выполняет различные операции ре-

дактирования групп - добавление и уда-

ление объектов, разбиение групп и т.д.;

 Объединить в макроэлемент объединяет

выделенные объекты активного доку-

мента в макроэлемент;

• Изменить стиль изменяет стиль выде- Рис. 4.36. Выпадающее меню

ленных объектов документа (линий, то- пункта Сервис главного меню

Выпадающие меню в режиме создания Чертежа 38

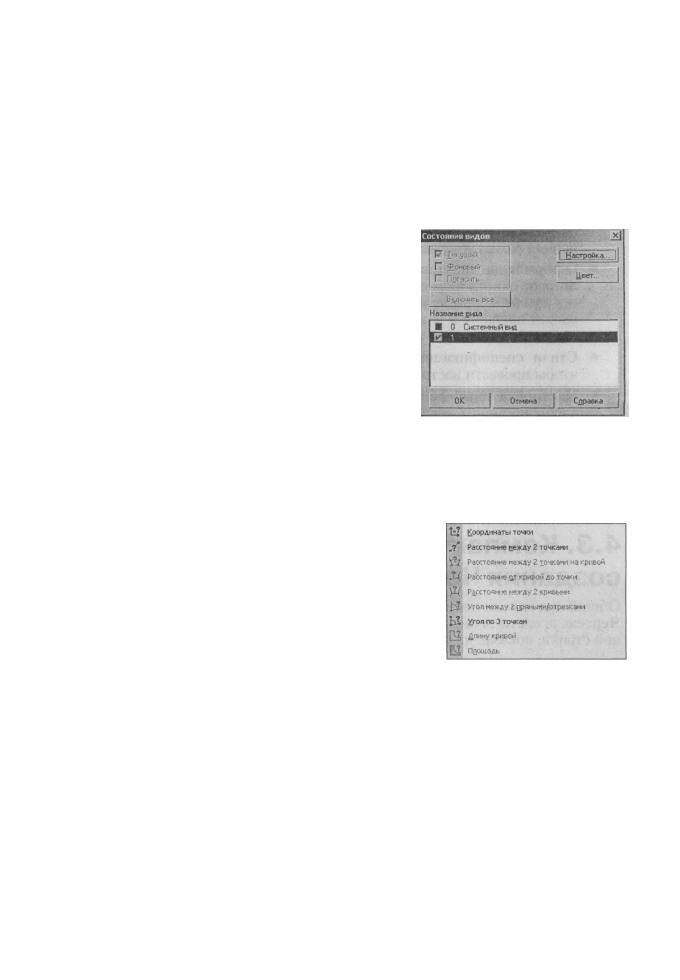

Рис. 4.37. Диалоговое окно

Состояние видов

чек, штриховок). Перед вызовом команды выделите все объекты, стиль

которых необходимо изменить;

 Изменить слой переносит выделенные объекты на другой слой. Перед

выполнением команды выделите объекты, которые требуется перенес-

ти на другой слой;

 Состояние видов вызывает диалоговое

окно Состояние видов, показанное на

рис. 4.37. В этом окне можно изменить

параметры существующих видов и соз-

дать новые виды. В поле Название вида

отображается номер или имя (это зависит

от настройки, сделанной в диалоге пара-

метров видов) текущего вида. Чтобы сде-

лать текущим другой вид, введите или

выберите из списка нужный номер (имя);

 Параметры текущего вида настраивает

параметры текущего вида чертежа. Ко-

манда доступна для всех, кроме систем-

ного, видов чертежа. Появляется соот-

ветствующая Панель свойств, позволя-

ющая изменить параметры вида;

 Измерить обеспечивает появление всплы-

вающего меню, показанное на рис. 4.38.

 МЦХ выполняет расчет массо-центро-

вочных характеристик существующей

модели (детали или сборки). Расчет

МЦХ ведется в глобальной системе ко-

ординат модели. Результаты вычисле-

ний отображаются в появляющемся на

экране Информационном окне. В рас-

четах используются значения плотнос-

тей материалов деталей;

 Типы атрибутов вызывает соответству-

ющее диалоговое окно, чтобы создать

новые и отредактировать уже существу-

ющие типы атрибутов (как локальных,

доступных только в активном докумен-

те, так и библиотечных);

 Стили линий вызывает соответствующее диалоговое окно, чтобы соз-

дать новые или отредактировать уже имеющиеся стили линий, а также

выполнять различные операции с наборами и библиотеками стилей;

 Стили штриховок вызывает соответствующее диалоговое окно, чтобы соз-

дать новые или отредактировать уже имеющиеся стили штриховок, а так-

же выполнять различные операции с наборами и библиотеками стилей;

 Стили текстов вызывает соответствующее диалоговое окно, чтобы соз-

дать новые или отредактировать уже имеющиеся стили для ра^ичных

текстовых надписей;

Рис. 4.38. Всплывающее

меню пункта Измерить

пункта Сервис

главного меню.

382 Создание чертежа

• Типы основных надписей вызывает соответствующее диалоговое окно,

чтобы создать новые или отредактировать уже имеющиеся основные

надписи (штампы) для оформления документов;

 Оформление чертежей вызывает соответствующее диалоговое окно,

чтобы создать новые или отредактировать уже имеющиеся стили

оформления чертежей. В состав оформления входят внешняя и внут-

ренняя рамки документа, а также основная надпись;

 Оформление текстовых документов вызывает соответствующее диа-

логовое окно, чтобы создать новые или отредактировать уже имеющи-

еся стили оформления текстовых документов. В состав оформления

входят внешняя и внутренняя рамки документа, размер полей, а также

основная надпись;

 Стили спецификаций вызывает соответствующее диалоговое окно,

чтобы провести настройки текущей спецификации;

 Настройка интерфейса вызывает соответствующее диалоговое окно,

чтобы настроить интерфейс системы: состав инструментальных пане-

лей, клавиатурные комбинации для вызова команд, отображение кно-

пок и другие параметры;

 Параметры вызывает диалоговое окно Параметры, которое позволяет

настроить различные системные параметры и параметры новых доку-

ментов.

4.3. Компактные панели в режиме

создания Чертежа

Общий вид панели инструментов Компактная панель в активном документе

Чертеж, представленный в одном их возможных видов - в виде горизонталь-

ной строки, показан на рис. 4.39.

Рис. 4.39. Компактная панель в режиме создания Чертежа

с открытой панелью инструментов Геометрия

Первая часть Компактной панели в активном документе Чертеж содер-

жит набор кнопок-переключателей, обеспечивающих появление соответству-

ющих одноименных панелей инструментов:

jFa,i Геометрия;

•^ Размеры;

Вч/ Обозначения;

J& Редактирование;

Компактные панели в режиме создания Чертежа 383

// Параметризация;

А Измерения;

уг Выделения;

рзп Ассоциативные виды;

|Ц Спецификация.

Для сокращения длинных названий, связанных с Компактными панеля-

ми, вместо названия, например, Компактная панель с включенной (актив-

ной) кнопкой переключателем Геометрия и активной (открытой) панелью
инструментов Геометрия будем говорить Компактная панель с открытой па-
нелью Геометрия и так далее.

Панели инструментов Геометрия, Размеры, Редактирование, Парамет-

ризация, Измерения (2D), Выделения аналогичны соответствующим пане-
лям инструментов Компактной панели в режиме создания Эскиза модели де-
тали. Эти панели подробно рассмотрены в главе 2 параграфы 2.3.1 - 2.3.6.

Рассмотрим здесь только панели инструментов Обозначения, Ассоциатив-

ные виды и Спецификация.

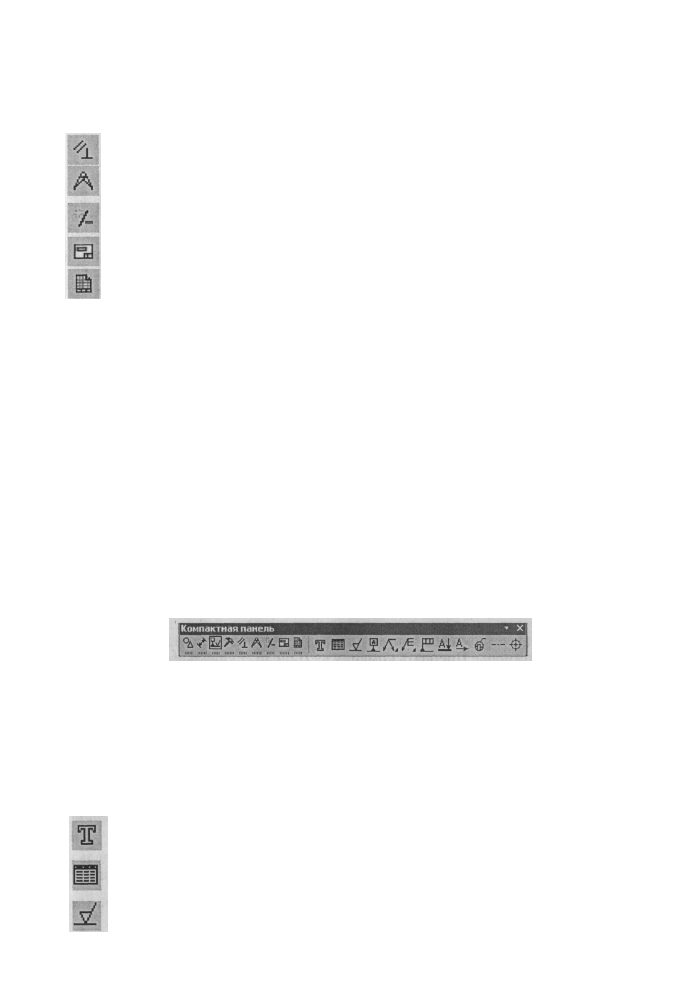

4.3.1. Компактная панель

с открытой панелью Обозначения

Компактная панель с активной кнопкой переключателем Обозначения пока-
зана на рис. 4.40.

Рис. 4.40. Компактная панель в режиме Чертеж

с открытой панелью инструментов Обозначения

Для выхода из команды, введенной кнопкой на инструментальной пане-

ли, щелкните по кнопке Прервать команду на Панели специального управ-
ления
 или нажмите клавишу Esc. Если Вы случайно ошиблись при выборе

объекта, нажмите кнопку Указать заново на Панели специального управле-
ния
 и выберите новый.

Панель инструментов Обозначения включает следующий набор кнопок:

Щ& Текст создает текстовую надпись в чертеже или фрагменте. Каждая

надпись может состоять из произвольного количества строк;

Таблица позволяет создать таблицу в чертеже или фрагменте;

Шероховатость создает обозначение шероховатости поверхности;

384 Создание чертежа

База создает обозначение базовой поверхности;

Линия-выноска создает произвольную линию-выноску;

Обозначение позиции создает линию-выноску для простановки

обозначения позиции;

Допуск формы создает обозначение допуска формы и расположения

поверхности;

Линия разреза создает линию разреза или сечения;

Стрелка взгляда строит стрелку, указывающую направление взгляда;

Выносной элемент создает обозначение выносного элемента;

Обозначение центра создает обозначение центра.

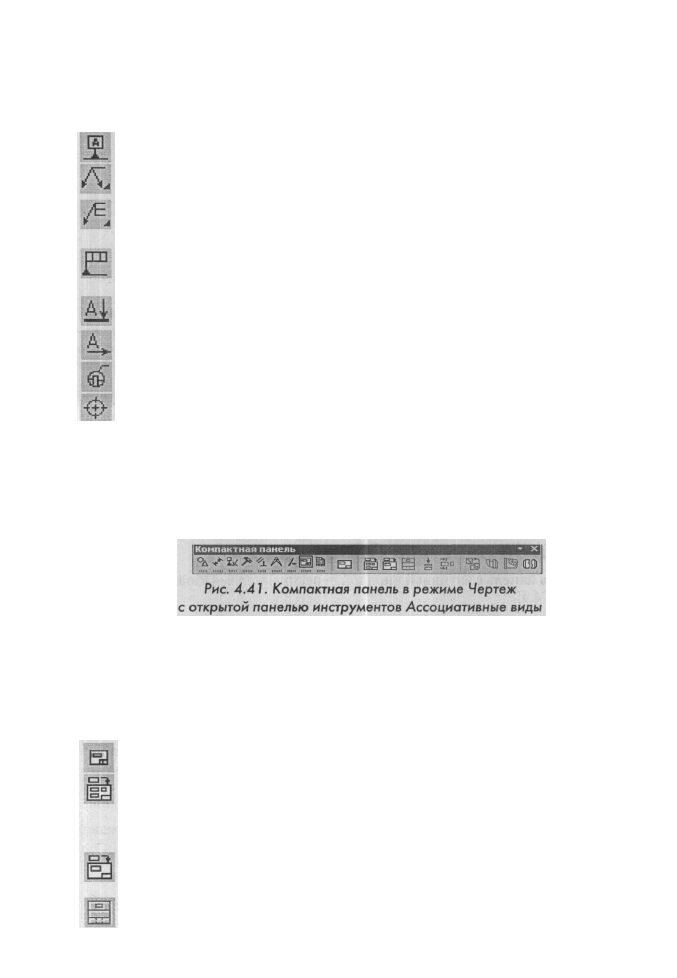

4.3.2. Компактная панель

с открытой панелью Ассоциативные виды

Компактная панель с активной кнопкой переключателем Ассоциативные
виды
 показана на рис. 4.41.

Для выхода из команды, введенной кнопкой на инструментальной панели,

щелкните по кнопке Прервать команду на Панели специального управления

или нажмите клавишу Esc. Если Вы случайно ошиблись при выборе объекта,

нажмите кнопку Указать заново на Панели специального управления и вы-

берите новый.

Панель инструментов Ассоциативные виды включает следующий набор кнопок:

Создать новый вид создает в активном чертеже новый вид;

Стандартные виды... выбирает существующую (сохраненную на дис-

ке) трехмерную модель и создает в активном документе чертеж этой

модели, состоящий из одного или нескольких стандартных ассоциа-

тивных видов;

Произвольный вид... выбирает существующую трехмерную модель и

создает в активном документе ассоциативный вид с этой модели;

Проекционный вид строит вид по направлению, указанному относи-

тельно другого (опорного) вида;

Компактные панели в режиме создания Чертежа 385

Вид по стрелке строит дополнительный вид по направлению взгляда,

показанного на чертеже стрелкой;

Разрез/сечение строит разрез или сечение модели;

Выносной элемент строит выносной элемент;

Местный вид строит изображение отдельного, ограниченного места

поверхности модели;

Местный разрез позволяет построить местный разрез или сечение

модели;

Вид с разрывом позволяет трансформировать изображение в виде:

условно удалять указанную часть (части) изображения, а оставшиеся

части придвигать друг к другу.

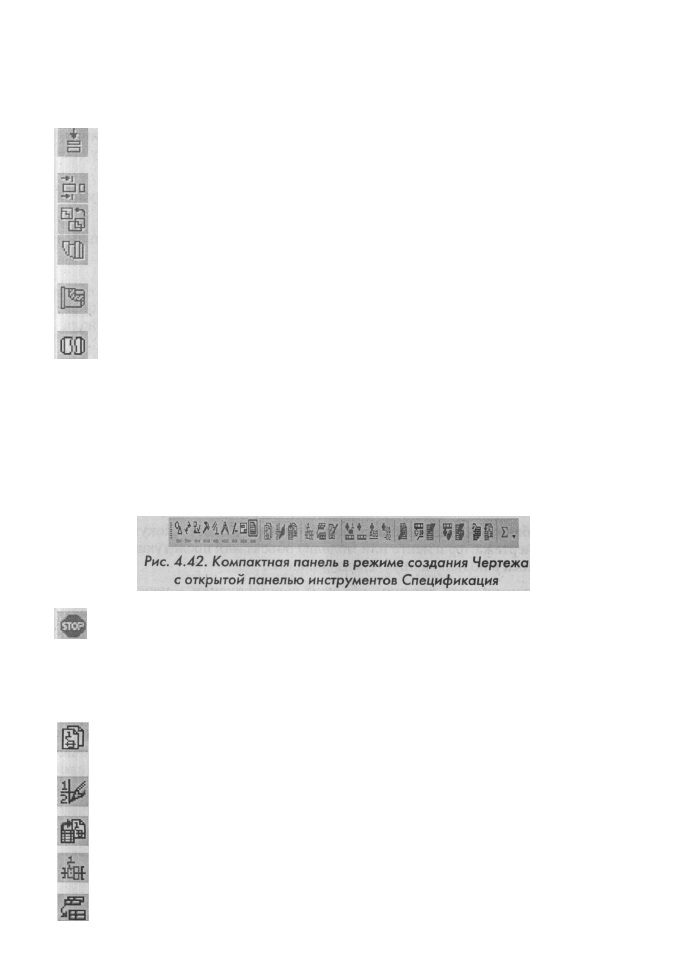

4.3,3. Компактная панель

с открытой панелью Спецификация

Компактная панель с активной кнопкой переключателем Спецификация по-

казана на рис. 4.42.

Для выхода из команды, введенной кнопкой на инструментальной па-

нели, щелкните на Панели специального управления по кнопке

Прервать команду или нажмите клавишу Esc. Если Вы случайно

ошиблись при выборе объекта, нажмите кнопку Указать заново на

Панели специального управления и выберите новый.

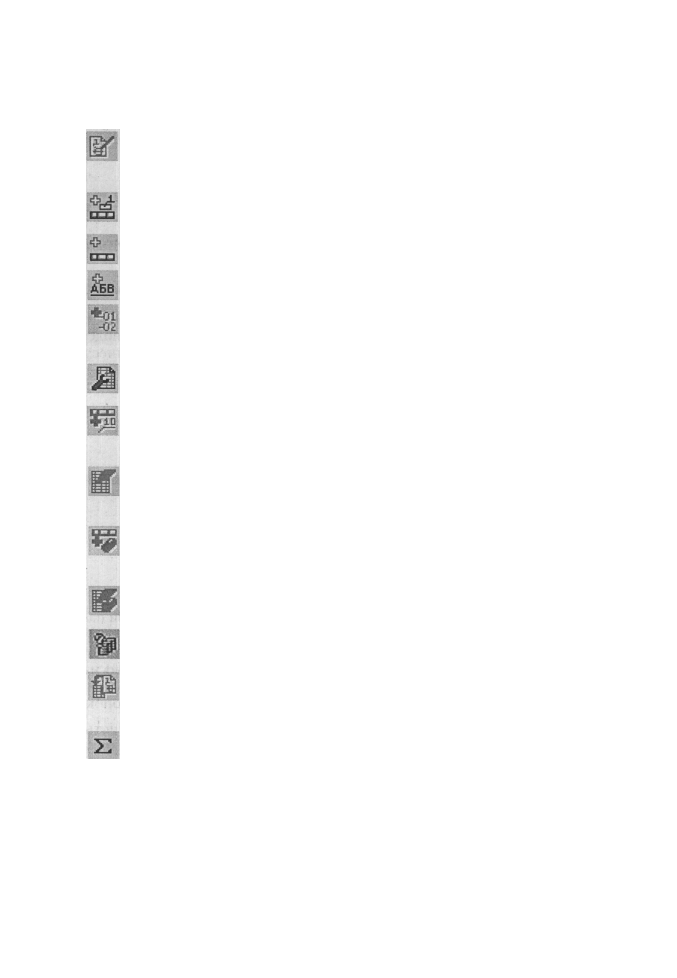

Панель инструментов Спецификация включает следующий набор кнопок:

Управление сборкой... подключает КОМПАС-документы (листы

чертежа - *.cdw и сборки - *.a3d) к спецификации и отключает их, а

также запускает редактирование подключенных документов;

Расставить позиции упорядочивает номера позиций после того, как

их порядок нарушился в результате сортировки объектов;
Синхронизировать данные с документами сборки передает в листы

сборочного чертежа изменения, внесенные в объекты спецификации;
Показать состав объекта подсвечивает объекты, входящие в состав

выделенного объекта спецификации;
Показать все объекты включает режим работы, в котором на экране отоб-

ражаются все объекты спецификации или объекты таблицы изменений;

386 Создание чертежа

Редактировать состав объекта изменяет состав объектов графичес-

кого документа, принадлежащих выделенному базовому объекту спе-

цификации;
Добавить базовый объект создает новый базовый объект в текущем

разделе спецификации;
Добавить вспомогательный объект создает новый вспомогательный

объект в текущем разделе спецификации;
Добавить раздел создает новый раздел спецификации;
Исполнение создает в текущем разделе несколько объектов специфи-

кации, отличающихся от выделенного объекта спецификации нали-

чием суффикса (-01, -02, -03 и т.д.) в обозначении;

Настройка спецификации вызывает на экран диалоговое окно наст-

ройки текущей спецификации;
Добавить объект спецификации создает в документе (листе чертежа,

фрагменте или модели) объект для последующего его переноса в

подключенную спецификацию;
Редактировать объекты спецификации переходит в режим редакти-

рования объектов спецификации внутри документа (чертежа, фраг-

мента или модели);
Добавить внешний объект спецификации создает в документе (лис-

те чертежа, фрагменте или модели) объект для последующего его пе-

реноса в подключенную спецификацию;
Редактировать внешние объекты спецификации - переходит в ре-

жим редактирования внешних объектов спецификации;

Описания спецификаций вызывает на экран диалоговое окно управ-

ления описаниями спецификаций;

Синхронизировать данные со спецификацией передает изменения

объектов спецификации из чертежа или модели в подключенную к

этому документу спецификацию;
Сложить значения дополнительных параметров позволяет вычис-

лить сумму значений в тех дополнительных колонках и колонках

бланка спецификации, при настройке которых включена опция сло-

жения значений.

4.4. Настройка параметров
текущего чертежа

Для настройки параметров текущего чертежа:

• щелкните в главном меню по пункту Сервис. Появится выпадающее меню;















содержание   ..  22  23  24  25   ..
