Создание модели детали 339

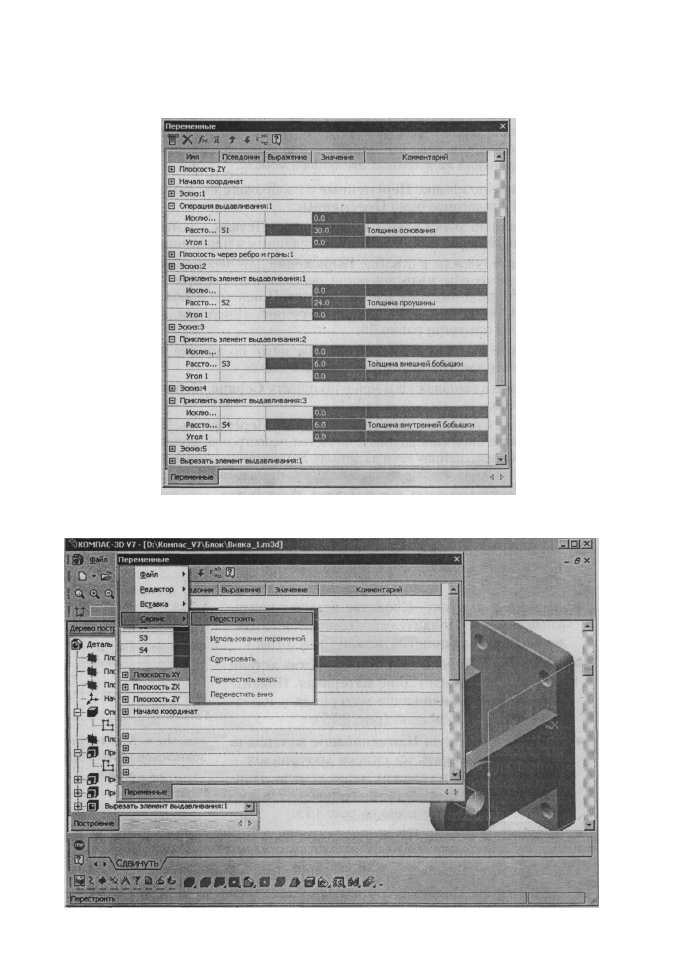

Рис. 3.72. Диалоговое окно Переменные с введенными псевдонимами для некото-

рых параметров различных элементов модели детали

Толщина основания

Толщина проушины
Толщина внешней бобышки
Толщина внутренней бобышки

В Эскиз: 1

Операция выдавливания: 1
Плоскость через ребро и грань: 1
Эскиз:2
Приклеить элемент выдавливания:!

Рис, 3.73, Модернизированная параметрическая модель

340 Создание модели Детали

Можно также редактировать значения переменных, связанным с создани-

ем элементов модели. Это выполняется в режиме создания модели детали.

Для редактирования переменных элементов модели:

• щелкните по кнопке Переменные с изображением знака функции. По-

явится диалоговое О]кно Переменные;

• щелкните по знаку плюс первого пункта Деталь, в котором появятся в

столбце Имя ранее присвоенные псевдонимы переменных;

• щелкните дважды в столбце Выражение для переменной, для которой

необходимо изменить значение переменной, введите новое значение

переменной и нажмите клавишу Enter. Появится новое значение изме-

няемой переменной в столбце Значение. Допустим, новое значение

толщины проушин равно 20;

• щелкните в диалоговом окне Переменные по кнопке Меню в панели

инструментов. Появится выпадающее меню;

• щелкните в выпадающем меню по пункту Сервис. Появится всплываю-

щее меню;

• щелкните в всплывающем меню по пункту Перестроить. Появится соотве-

тствующее окно сообщений и начнется перестройка модели. В результате

появится измененная модель детали. Это состояние показано на рис. 3.73.

3.5.6, Установка

 СВОЙСТВ

 детали

Для установки свойств детали:

• установите курсор на модели и щелкните правой кнопкой мыши. Поя-

вится контекстное меню, показанное на рис.
3.74.

• щелкните по пункту Свойства детали в конте-

кстном меню. Появится соответствующая Па-
нель свойств: Свойства детали (рис. 3.75);

• щелкните в Панели свойств: Свойства детали

по кнопке Наименование материала. Появит-
ся панель Наименование материала с назва-
нием материала модели (рис. 3.75);

• щелкните в панели Наименование материала Рис. 3.74. Контекстно-

по кнопке Выбрать из списка материалов - зависимое меню моде-
первой кнопки в главном меню панели. Поя- ли детали
вится панель Плотность материалов. Это сос-
тояние системы показано на рис. 3.75.

• щелкните в панели Плотность материала по материалу, который тре-

буется для данной детали, а затем по кнопке ОК. Выбранный материал
и будет материалом текущей детали;

• щелкните на Специальной панели управления по кнопке Сохранить

объект.

Создание модели детали 341

Рис. 3.75. Главное окно системы в процессе выбора материала для детали из спис-

ка материалов с помощью Панели свойств: Свойства детали

Главное меню панели Наименование материала включает три кнопки:

Выбрать из списка материалов обеспечивает вызов панели Плот-
ность материалов, показанной на рис. 3.75 со списком материалов, из
которого можно выбрать нужный;

Выбрать из справочника материалов обеспечивает подключение
Справочника материалов;

Удалить наименование материала детали.

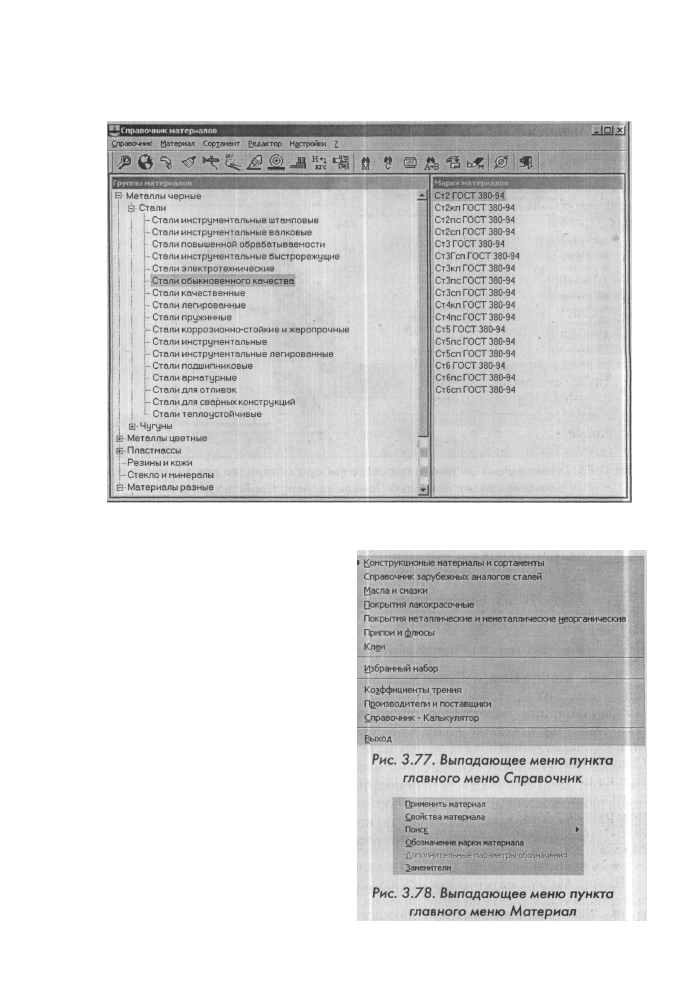

Главное окно Справочника материалов может выглядеть так, как показа-

но на рис. 3.76.

Справочника материалов предназначен для хранения списков марок

конструкционных материалов, изготавливаемых из них сортаментов, а также
для хранения списков ряда других материалов, использующихся в машиност-
роении. Он содержит обозначения и параметры различных марок материа-
лов, сортаментов и соответствующих им типоразмеров. Он также позволяет

производить поиск материалов и сортаментов по обозначению материала, по
физико-механическим свойствам, по назначению.

Главное меню Справочника материалов включает следующие пункты:

• Справочник вызывает выпадающее меню, показанное на рис. 3.77.

Это меню дает возможность работать с различными справочниками.

• Материал вызывает выпадающее меню, показанное на рис. 3.78.

342 Создание модели Детали

Рис. 3.76. Справочник материалов

Это меню обеспечивает воз-

можность просмотреть окно ФИ-

ЗИКО- МЕХАНИЧЕСКИЕ

СВОЙСТВА для выбранной мар-

ки материала, покрытия или клея,

подготовить стандартное обозна-

чение материала, подобрать заме-

нители для материала (если они

предусмотрены и введены в базу

данных ранее (как это сделать, см.

далее)), записать выбранное обоз-

начение в штамп чертежа (либо ис-

пользовать физические свойства

при расчете МЦХ в соответствую-

щем модуле КОМПАС-График).

Всплывающее меню пункта

Поиск - предназначено для поис-

ка марок материалов, покрытий и

клеев по заданным параметрам

или области применения. Также

можно произвести поиск матери-

алов, из которых изготавливается

тот или иной вид сортамента.

Создание модели детали 343

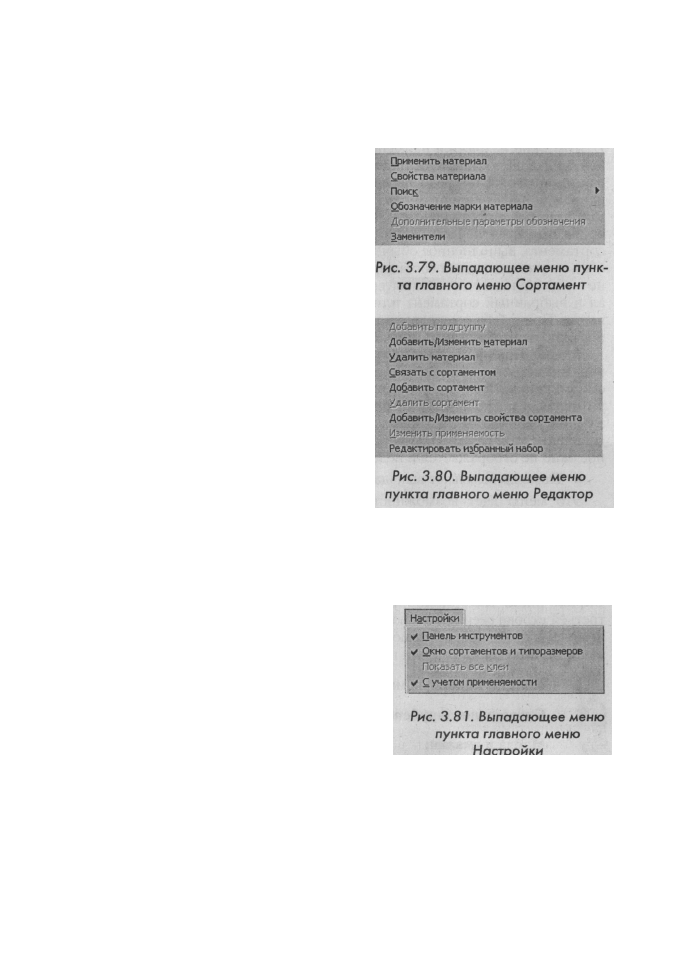

• Сортамент вызывает выпадающее меню, показанное на рис. 3.79
Это меню позволяет подготовить стан-

дартное обозначение сортамента, подоб-

рать дополнительные параметры, исполь-

зуемые в обозначении, записать выбран-

ное обозначение в штамп чертежа.

• Редактор вызывает выпадающее

меню, показанное на рис. 3.80.

Это меню обеспечивает возможность

добавить новую подгруппу в выбран-

ный раздел материалов, отредактиро-

вать различные свойства уже имеющих-

ся в базе материалов (а также ввести

собственные, не предусмотренные соз-

дателями системы), занести в базу

собственные марки материалов с их

свойствами, удалить из базы ошибочно

введенные материалы, поставить в соот-

ветствие выбранную марку материала и

сортамент, если эта связь не определена

разработчиками, добавить в базу новые

типоразмеры для выбранного сортамен-

та, проставить метку применяемости (*)
для определенных типоразмеров (эту работу должен выполнять представи-

тель отдела снабжения или администратор Справочника материалов);

• Настройки - вызывает выпадающее меню, показанное на рис. 3.81.

Это меню позволяет настроить вид главного окна (отображение панелей,

шрифт и т.п.), которое в зависимости от наст-

ройки может содержать одновременно четы-

ре окна. Это состояние системы показано на

рис. 3.81.

В окне Материалы отображаются матери-

алы в виде дерева. Для того, чтобы раскрыть

состав той или иной группы материалов, не-

обходимо щелкнуть мышью на значке

«плюс», находящимся перед именем группы.

Отсутствие значка сообщает, что данная

группа не содержит в себе других подгрупп. Обратный процесс свертывания

дерева осуществляется щелчком мыши на значке «минус». Выбор группы или

подгруппы осуществляется щелчком на необходимой позиции. При этом в ок-

не (4) отображается список марок материалов. При работе со справочниками

Масла и смазки, Покрытия, Клеи в этом окне отображаются группы соответ-

ствующих материалов.

В окне Марки материалов отображается стандартное обозначение марки

материала и обозначение документа на химический состав или на поставку.

Выбор марки осуществляется щелчком мыши на необходимой позиции.

344 Создание модели Детали

В окне Сортаменты находиться сортаменты, отображенные в виде дерева.

В этом окне находятся наименование сортамента и обозначение основного

документа на поставку. Если в окне (4) Марки материалов уже выбрана ка-

кая-либо марка, то среди перечня сортаментов появляются строки, выпол-

ненные жирным шрифтом. Это означает, что из выбранного материала изго-

тавливаются и поставляются данные виды сортаментов. Выбор сортамента

осуществляется щелчком на необходимой позиции. Если выделить название

сортамента, выполненное обычным шрифтом (при выбранной марке матери-

ала), то система выдаст сообщение в окне (6) о том, что выбранный сортамент

не выпускается из данного материала. О том, как связать выбранный матери-

ал и выбранный сортамент или разорвать имеющуюся связь будет сказано

позже. При работе со справочниками Масла и смазки, Покрытия и Клеи дан-

ное окно не отображается и недоступно.

В окне Типоразмеры и применяемость отображается список типоразме-

ров (диаметров, толщин и т.п.) для выбранного сортамента, а также применя-

емость конкретных типоразмеров на предприятии. Добавление новых типо-

размеров, а также изменение применяемости выполняется службой матери-

ально-технического снабжения или администратором базы данных по согла-

сованию с этой службой. При работе со справочниками Масла и смазки дан-

ное окно не отображается и недоступно;

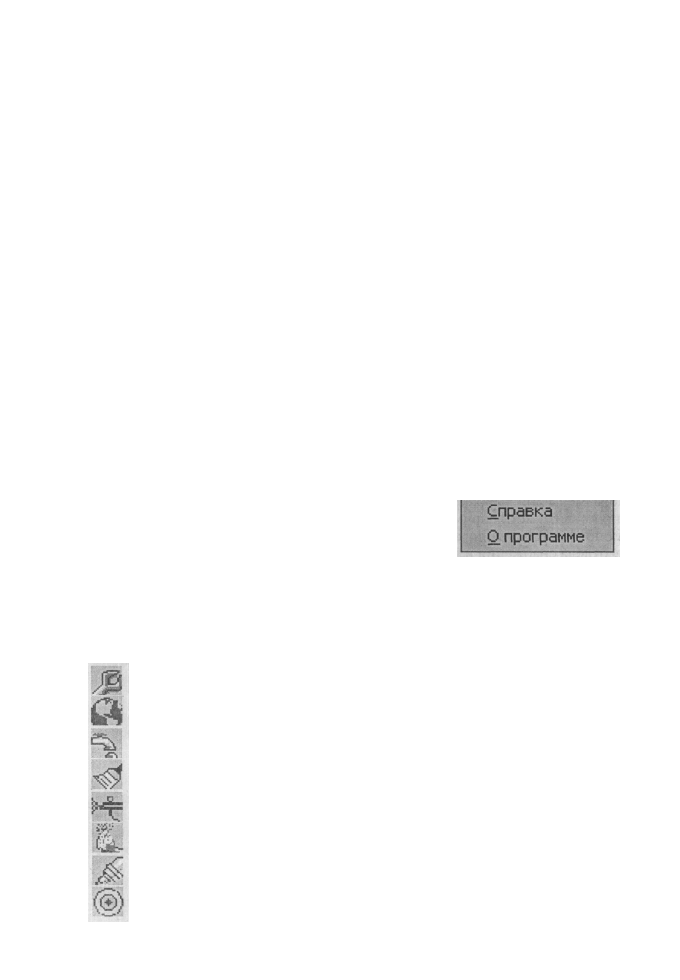

• Помощь вызывает выпадающее меню, показанное на рис. 3.82.
Это меню дает возможность запустить

справочную систему, подключить вспомога-
тельный модуль поиска поставщиков мате-

риалов, узнать информацию о текущей вер-

сии справочника. Рис. 3.82. Выпадающее меню

Панель инструментов в главном окне пункта главного меню Помощь

Справочника материалов расположена в

третьей строке сверху и включает многочис-

ленные кнопки, обеспечивающие оперативный вызов того или иного спра-

вочника, получения той или иной информации по материалам и др. данные:

Конструкционные материалы и сортаменты;

Справочник зарубежных аналогов сталей;

Масла и смазки;

Покрытия лакокрасочные;

Покрытия металлические и неметаллические неорганические;

Припои и флюсы;

Клеи;

Коэффициенты трения;

Создание ассоциативного чертежа на базе модели детали 345

Производители и поставщики;

Пересчет физических величин и калькулятор.

Избранный набор;

Поиск материала по свойствам;

Поиск сортамента;

Свойства материала;

Поиск заменителей для выбранного материала;

Применить материал;

Обозначение материала;

Показать/Скрыть сортамент;

Выход.

3.6. Создание ассоциативного черте-

жа на базе модели детали

Созданные модели деталей могут быть использованы для получения

конструкторской или технической документации - рабочих чертежей, ката-

логов деталей или запасных частей, инструкций по техническому обслужива-

нию и т.д. Рассмотрим пример создания рабочего чертежа на основе модели

детали Вилка.

3.6.1. Создание и настройка нового чертежа

Для создания нового чертежа:

• щелкните на панели инструментов Стандартная по кнопке Создать.

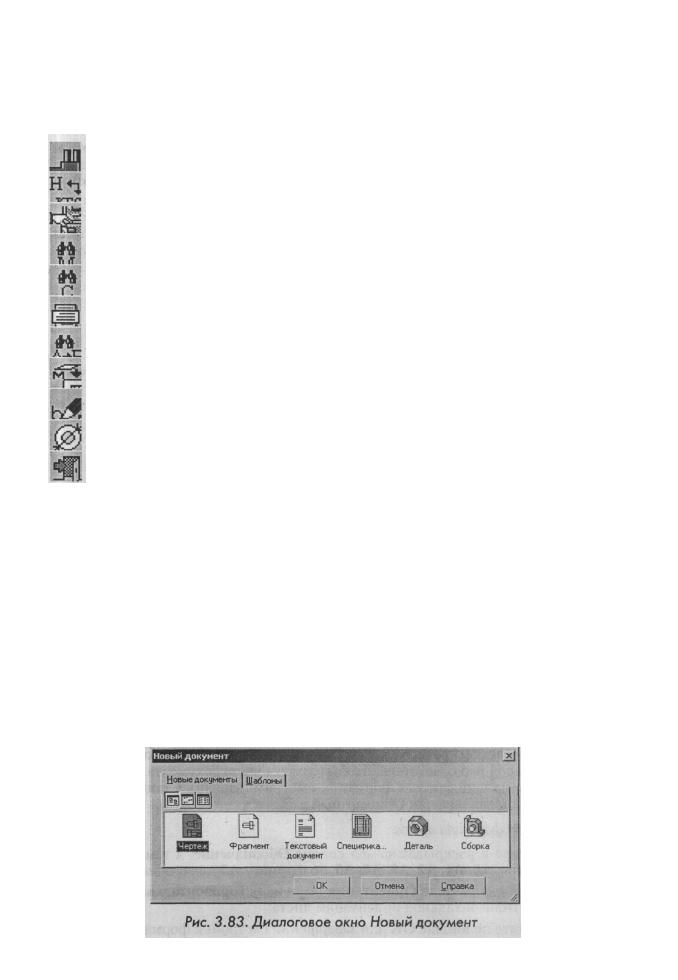

Появится диалоговое окно Новый документ, показанный на рис. 3.83.

346 Создание модели Детали

• щелкните в диалоговом окне Новый документ по пиктограмме Чертеж

на вкладке Новые документы. Появится по умолчанию отображение

листа формата А4 вертикальной ориентации и с типом надписи Чертеж

Конструкторский, первый лист. ГОСТ 2.104-68.

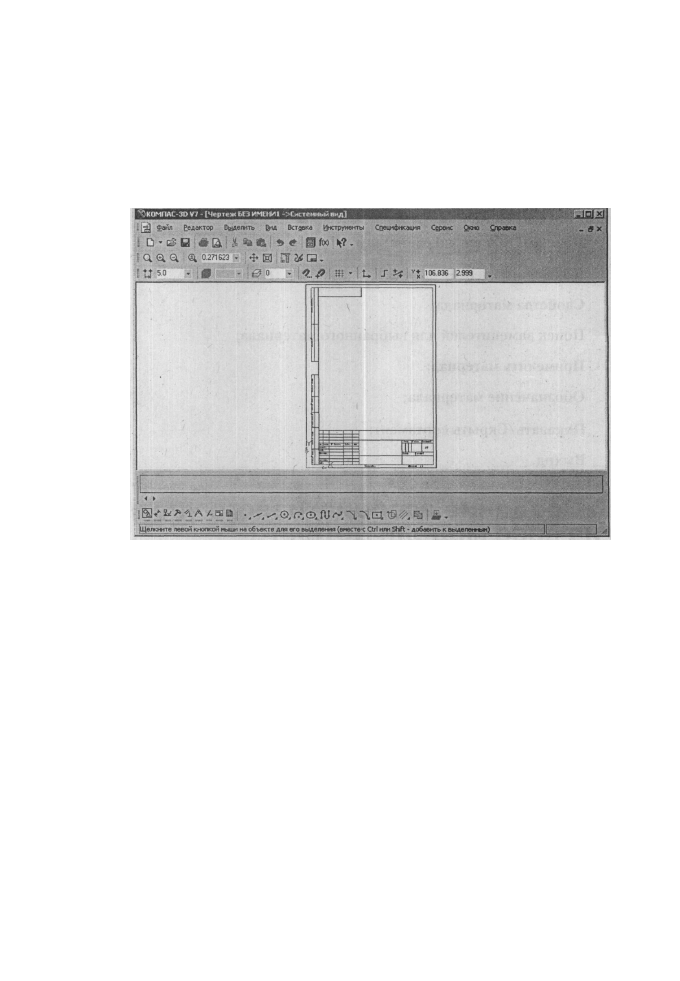

Рис. 3.84. Главное окно системы в режиме новый чертеж

Для нашего чертежа используем формат A3.

Для изменения формата чертежа:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий чертеж;

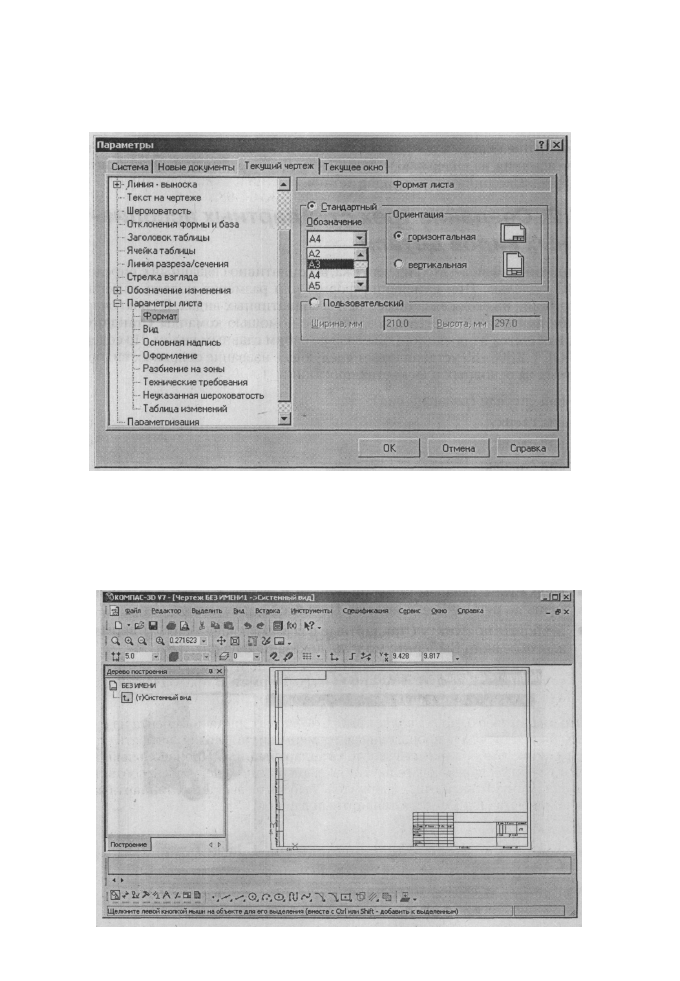

• щелкните в диалоговом окне Параметры по пункту Параметры листа,

если он не раскрыт, а затем по пункту Формат. В правой части появит-

ся панель Формат листа, показанная на рис. 3.85.

Это диалоговое окно позволяет выбрать формат листа документа из станда-

ртного ряда или задать произвольные размеры листа. Можно выбрать один из

двух режимов выбора размера листа: Стандартный или Произвольный, вклю-

чив тот или иной переключатель. Чтобы размеры листа документа соответство-

вали одному из стандартных форматов, выберите вариант Стандартный. По

умолчанию устанавливается Стандартный вариант.

Для выбора формата листа:

• щелкните в раскрывающемся списке Обозначение, а там содержатся

форматы: АО, А1, А2, A3, А4, А5, по формату A3 для его выбора;

• щелкните в разделе Ориентация по пункту горизонтальная для уста-

новки горизонтальной ориентации листа;

• щелкните по кнопке ОК для завершения настройки формата листа;

Создание ассоциативного чертежа на базе модели детали 347

Рис. 3.85. Диалоговое окно Параметры с открытой вкладкой Текущий чертеж и па-

нелью Формат листа

• щелкните на панели инструментов Вид по кнопке Показать все;
• щелкните в главном меню по пункту Вид, а затем в выпадающем меню

по пункту Дерево построения. Форматка чертежа будет выглядеть так,
как показана на рис. 3.86.

Рис. 3.86. Форматка A3 с горизонтальной ориентацией и Деревом построения

348 Создание модели Детали

Изменение формата документа, его ориентации и стиля не оказывает ни-

какого влияния на содержимое документа. Далее рассмотрим создание трех

стандартных ассоциативных видов детали.

3.6ш2. Создание трех стандартных ассоциа-

тивных видов детали

Ассоциативный вид - это вид чертежа, ассоциативно связанный с определен-

ной 3D моделью. При изменении формы или размеров модели изменяется

изображение на всех связанных с ней ассоциативных видах. В свою очередь,

проекционные виды чертежа, созданные с помощью команды Стандартные

виды, находятся в проекционной связи со своим главным видом. По содержа-

нию ГОСТ 2.305-68 устанавливает следующее название основных видов, по-

лучаемых на основных плоскостях проекций: Н ;

• вид спереди (главный вид);
• вид сверху;
• вид слева;

• вид справа;
• вид снизу;
• вид сзади.
В практике более широко применяются три вида: вид спереди, вид сверху

и вид слева.

Для представления стандартных видов модели на форматке:

• щелкните в главном меню по пункту Вставка, а затем в выпадающем

меню по пункту Вид с модели. Появится всплывающее меню;

• щелкните по пункту Стандартные в всплывающем меню. Появится ди-

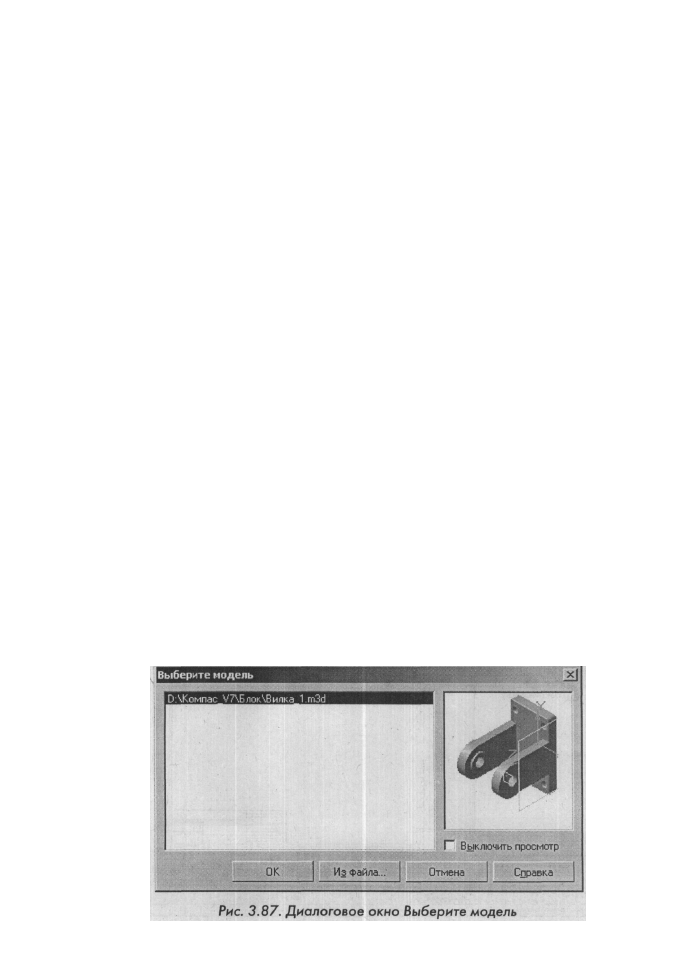

алоговое окно Выберите модель, показанное на рис. 3.87.

Создание ассоциативного чертежа на базе модели детали 349

Если нужной модели нет в диалоговом окне, то щелкните в этом диалоговом ок-

не по кнопке Из файла. Появится стандартное диалоговое окно Выберите файл

для открытия, с помощью которого откройте нужный файл с нужной моделью.

 ч

• щелкните по модели, на базе которой должен быть создан чертеж. Выб-

ранная модель появится в правом окне - окне просмотра;

• щелкните по кнопке ОК. В окне чертежа появится фантом изображения

в виде габаритных прямоугольников трех видов. Одновременно появит-

ся соответствующая Панель свойств: Стандартные виды, в которой

можно сделать те или иные настройки. Для нашей модели фантом видов

по умолчанию подается в масштабе 1:1. Но при таком масштабе они не

помещаются на форматке. Есть три способа действия в этой ситуации.

Первый способ - щелкнуть на Панели свойств: Стандартные виды по

раскрывающемуся списку Масштаб видов, в нем подобрать методом проб

нужный. Допустим, мы выбрали масштаб 1:2.5 для форматки A3 с горизон-

тальной ориентацией.

Второй способ - щелкнуть правой кнопкой мыши на форматке и в появив-

шемся контекстном меню щелкнуть по пункту Автоподбор. Этот способ не

всегда хорошо срабатывает.

Третий способ - изменить размер форматки, например, взять форму А1 с

вертикальной ориентацией, тогда для нашего примера все виды моделей в

масштабе 1:1 могут быть размещены на форматке.

Используем для нашего примера первый способ. Для этого:

• щелкните на Панели свойств: Стандартные виды по раскрывающему-

ся списку Масштаб вида, а в нем по масштабу 1:2.5;

• установите на форматке в приемлемое положение фантом видов. Это

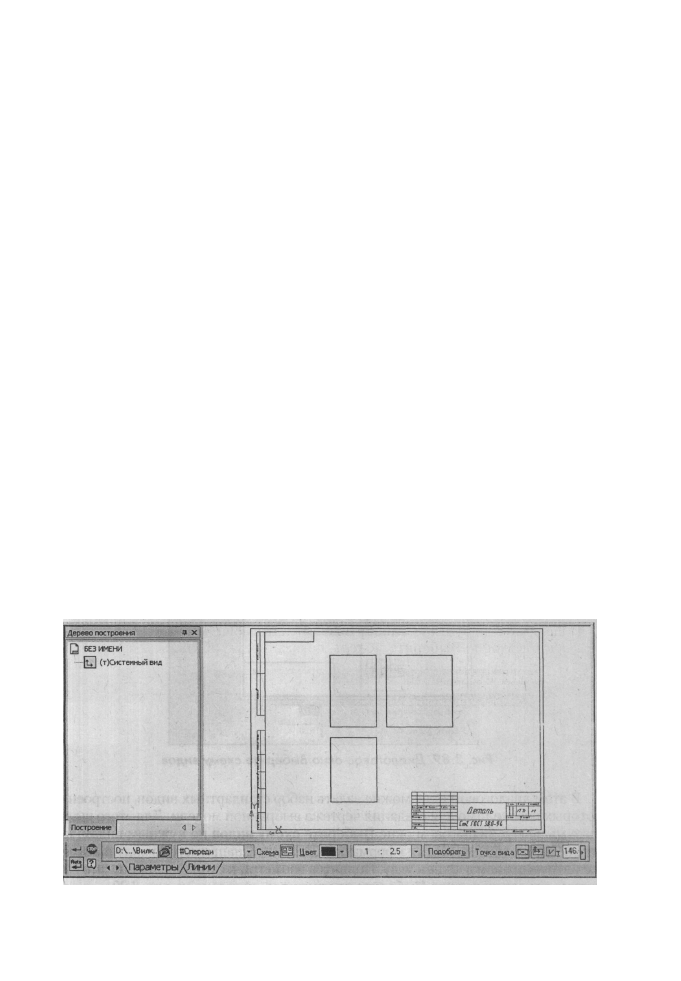

состояние системы показано на рис. 3.88.

рис.-3.88. Окно системы с фантомом три вида и соответствующей Панелью свойств

350 Создание модели Детали

Панель свойств: Стандартные виды имеет две вкладки: Параметры и Ли-

нии. Вкладка Параметры включает несколько элементов:

• текстовое поле, в котором отображается полное имя файла модели,

выбранной для изображения в чертеже;

• кнопка Выбрать другую модель, которая вызывает диалоговое окно

Выберите модель для выбора другой модели;

• раскрывающийся список Ориентация главного вида, в котором можно

выбрать нужную ориентацию главного вида:
- #Спереди;

- #Сзади;

- #Сверху;

- #Снизу;

- #Слева;
- #Справа;

- #Изометрия XYZ;

- # Изометрия YZX;

- # Изометрия ZXY.

• кнопка Схема видов, которая вызывает диалоговое окно Выберите

схему видов. В нем можно изменить набор стандартных видов выбран-

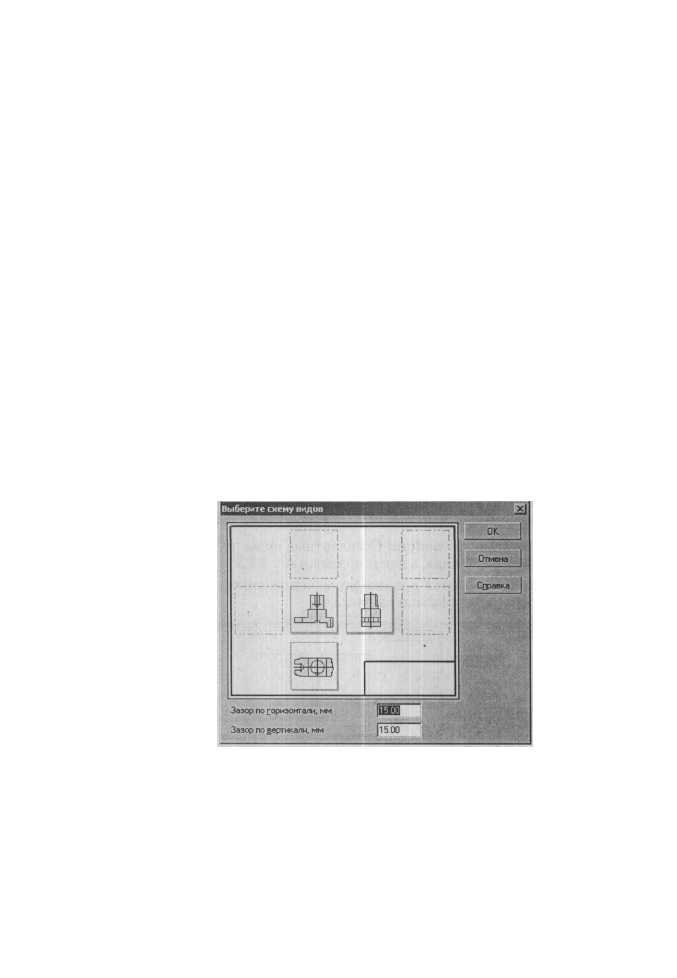

ной модели. Оно показано на рис. 3.89.

Рис. 3.89. Диалоговое окно Выберите схему видов

В этом диалоговом окне можно задать набор стандартных видов, построение

которых необходимо для создания чертежа выбранной модели. Для этого щелк-
ните мышью в диалоговом окне Выберите схему видов по нужным видам, ко-
торые Вы хотели бы иметь на форматке. Щелкните, например, по виду располо-
женному в правом верхнем углу. Появится изометрический вид детали. Это сос-

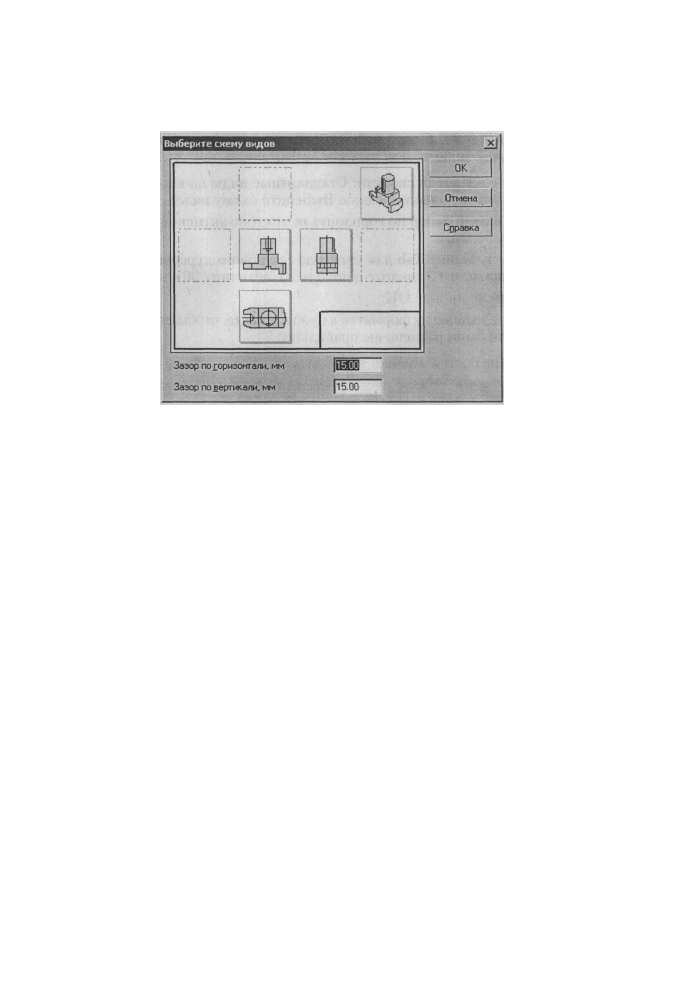

тояние диалогового окна Выберите схему видов, показано на рис. 3.90.

Если щелкните по изометрическому виду еще раз, то этот вид исчезнет в

окне просмотра. Это относится и к любому другому виду, кроме главного, ко-

Создание ассоциативного чертежа на базе модели детали 351

Рис. 3.90. Диалоговое окно Выберите схему видов

торый отключить невозможно. В поле Зазор по горизонтали, мм можно за-
дать расстояние между габаритными прямоугольниками видов по горизонта-
ли (в миллиметрах). Это расстояние будет откладываться, например, между

главным видом и видом слева. В поле Зазор по вертикали, мм можно задать
расстояние между габаритными прямоугольниками видов по вертикали (в
миллиметрах). Это расстояние будет откладываться, например, между глав-
ным видом и видом сверху. Указанные расстояния измеряются «по бумаге»,
без учета масштаба видов. Для сохранения всех изменений и выхода из диа-
лога нажмите кнопку ОК, для выхода без сохранения - кнопку Отмена;

• кнопка Цвет отрисовки вида, которая вызывает палитру цветов, из ко-

торой выбирается нужный цвет;

• поле Масштаб вида, в котором можно ввести произвольный масштаб

вида или выбрать из списка стандартный масштаб;

• кнопка Подобрать, которая обеспечивает автоматический подбор стандартно-

го масштаба;

• набор переключателей Точка вида определяет базовую точку;
• переключатель Центр габаритного прямоугольника или контура поз-

воляет выбрать базовую точку вида - пересечение диагоналей габарит-
ного прямоугольника или начало координат;

• переключатель Начало координат вида позволяет выбрать базовую

точку вида - начало координат вида.

• поля координат точки Точка привязки позволяет указать точку при-

вязки вида. При указании точки мышью ее координаты определяются
автоматически и заносятся в эти поля. Возможен также ввод значений
координат с клавиатуры.

352 Создание модели Детали

Пока еще активна Панель свойств: Стандартные виды подкорректируем

расстояние между видами. Для этого:

• щелкните в Панели свойств: Стандартные виды по кнопке Схема ви-

дов. Появится диалоговое окно Выберите схему видов;

• введите в поле Зазор по горизонтали, мм (оно активно по умолчанию)

величину 30 мм;

• нажмите клавишу Tab для перевода текстового курсора в поле Зазор

по вертикали, мм и введите в поле то же величину 30 мм;

• щелкните по кнопке ОК;
• щелкните мышью на форматке в нужном месте, чтобы стандартные ви-

ды модели были размещены правильно.

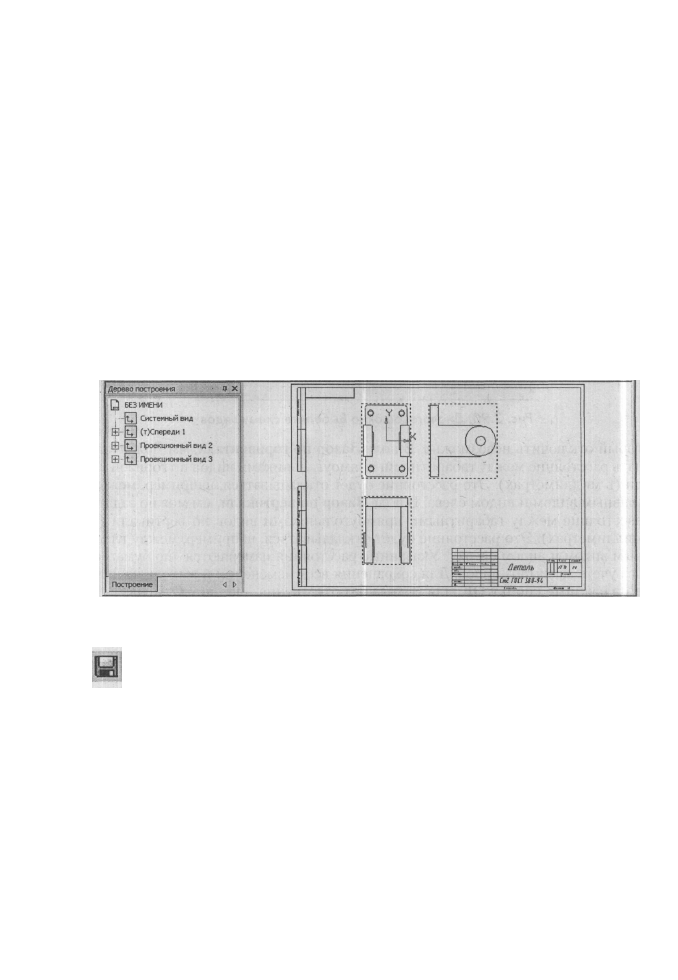

Это состояние системы может выглядеть так, как показано на рис. 3.91.

рис. 3.91. Окно системы с размещенными стандартными видами модели

щелкните на панели инструментов Стандартная по кнопке Сохра-

нить. Появится диалоговое окно Укажите имя файла для записи;

выберите в диалоговом окне папку с помощью кнопки На один уровень

вверх или создайте новую папку с помощью кнопки Создание новой папки;
введите в текстовом поле Имя файла: имя файла, например Чертеж

вилки;

щелкните в диалоговом окне Укажите имя файла для записи по кноп-

ке Сохранить Появится другое диалоговое окно под названием Инфор-

мация о документе;
ведите в диалоговом окне Информация о документе в текстовом поле

под названием Автор имя автора и, если нужно, соответствующий ком-

ментарий в текстовом поле Комментарий. В диалоговом окне будет за-

фиксировано время создания документа и время его последнего изме-

нения. Запрашиваемую информацию можно и не вводить;
щелкните по кнопке ОК.

Определение состояний видов и управление ими 353

3.7. Определение состояний видов и

управление ими

Каждый вид на чертеже может находиться в одном из четырех возможных

состояний: Текущий, Фоновый, Погашенный (Невидимый), Активный.

Текущий вид всегда единственный в чертеже. В этом виде можно выпол-

нять любые операции по вводу, редактированию и удалению объектов. Все

вновь создаваемые объекты сохраняются именно в текущем виде. Системные

линии текущего вида всегда отображаются реальным цветом и стилем.

Фоновый вид доступный только для выполнения операций привязки к

точкам или объектам. Эти виды нельзя перемещать, а их содержимое недос-

тупно для редактирования. Элементы фоновых видов изображаются на экра-

не пунктирными линиями.

Погашенные виды отображаются на чертеже только габаритными рамка-

ми, само содержимое видов при этом не отображено. Такие виды недоступны

для выполнения операций.

Активными видами могут быть сразу несколько видов. Если вид не явля-

ется фоновым или погашенным, то он считается активным. Текущий вид так-

же является активным. Элементы активных видов доступны для выполнения

операций редактирования и удаления. Все объекты, содержащиеся в актив-

ном виде, изображаются на экране одним цветом (по умолчанию - черным).

3.7,1. Определение состояний видов

Для получения информации о видах текущего документа можно воспользо-

ваться двумя способами.

Первый способ - с помощью кнопки Состояние видов, расположенной на

панели инструментов Текущее состояние. Для этого:

щелкните по кнопке Состояние видов на панели инструментов Теку-

щее состояние - второй кнопке на панели инструментов. Появится

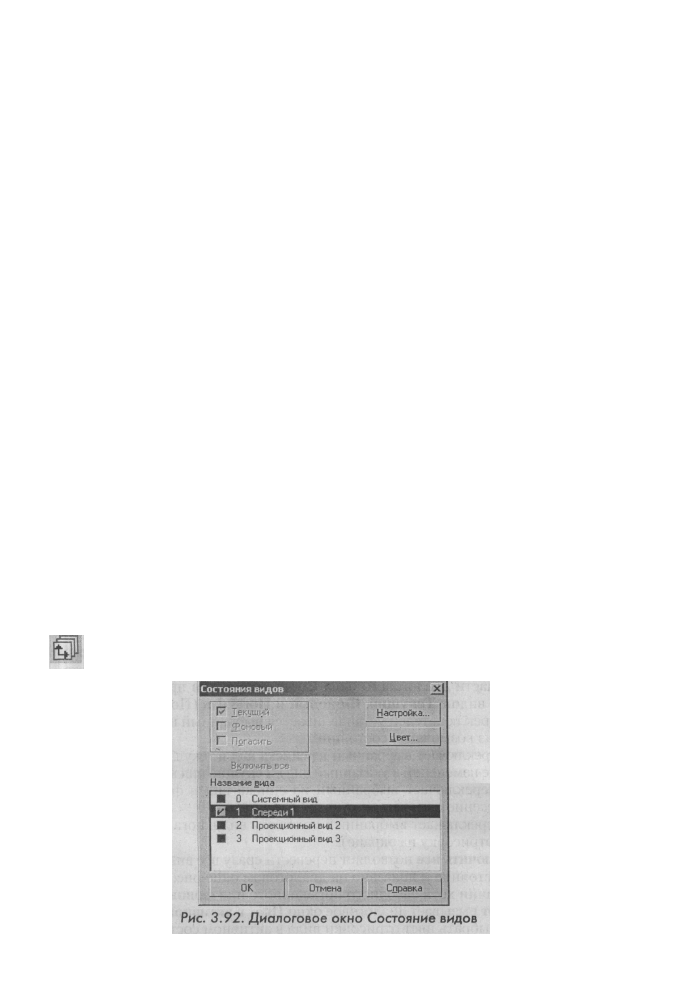

диалоговое окно Состояние видов, показанное на рис. 3.92.

354 Создание модели Детали

Второй способ - с помощью системы меню. Для этого:

• щелкните в главном меню по пункту Сервис. Появится выпадающее

меню;

• щелкните в выпадающем меню по пункту Состояние видов Появит-

ся диалоговое окно Состояние видов.

В этом диалоговом окне в поле Название вида приведена информация о

том, в каком состоянии находятся виды, из каких видов состоит текущий до-

кумент, их порядковые номера, имена. Эту же информацию можно увидеть и

в Дереве построения.

В диалоговом окне Состояние видов определяется состояние, в котором

находится тот или иной вид. Состояние вида определяется видом значка, ко-

торый предшествует тому или иному виду. Если это зачерненный квадратик,

то вид находится в активном состоянии - все его элементы Активные. Если

в нем галочка, то это означает, что вид Активный и к тому же он Текущий.

Если в квадратике крестик, то данный вид находится в состоянии Фоновый.
Если в квадратике зачеркнутая линия, то данный вид находится в состоя-

нии Погашенный.

Первым в списке видов представлен вид под нулевым номером - Систем-

ный вид, в котором размещаются, как минимум, изображение форматки чер-

тежа со штампом

Если пользователь не создавал никаких видов, то все вводимые объекты в

чертеже автоматически размещаются в системном виде. Иначе говоря, систем-

ный вид, кроме изображения форматки и штампа, может содержать любые ге-

ометрические объекты и элементы оформления, которые могут быть изображе-

ны на чертеже в масштабе 1:1. Один из видов чертежа обязательно является Те-

кущим и именно ему принадлежит символ начала координат. Все вновь созда-

ваемые объекты располагаются в Текущем виде и логически ему принадлежат.

Параметры Системного вида жестко зафиксированы и не могут быть изменены.

Он всегда имеет номер 0, масштаб 1:1, угол поворота в градусах 0, имя Системный

вид, точку привязки - начало координат листа - левый нижний угол документа.

В верхней части диалогового окна Состояние видов приведены возмож-

ные состояния видов: Текущий, Фоновый и Погасить (Погашенный). С по-

мощью этих переключателей устанавливается выбранный из списка вид в ка-

честве одного из возможных состояний.

Текущий переключает выбранный из списка вид в текущее состояние (зап-

рещает внесение изменений в указанный вид). Текущий вид всегда только один.

Фоновый переключает выбранный из списка вид в фоновое состояние

(запрещает внесение изменений в указанный вид).

Погасить переключает выбранный из списка вид в погашенное состояние

(отменяет его отрисовку на экране).

Кнопка Включить все позволяет перевести сразу все виды в активное сос-

тояние. Это состояние и показано на диалоговом окне рис. 3.92. Кнопка дос-

тупна при наличии хотя бы одного погашенного или фонового вида.

Кнопка Цвет вызывает диалоговое окно Цвет в активном состоянии, в ко-

тором можно выбрать цвет отрисовки вида в активном состоянии.
