Определение состояний видов и управление ими 355

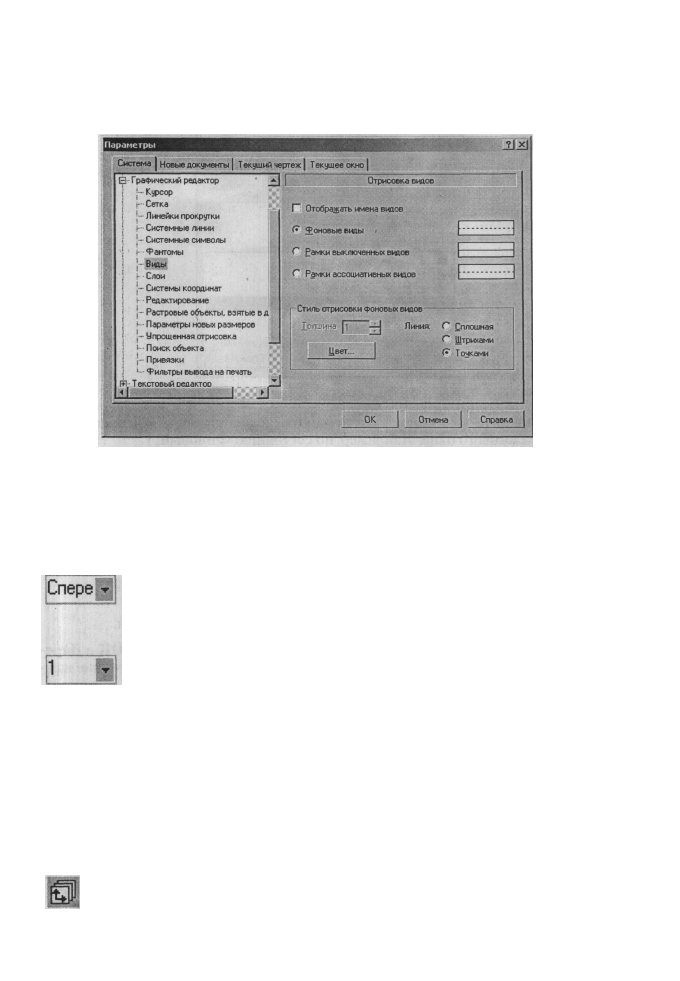

Рис. 3.93. Диалоговое окно Параметры с открытой вкладкой Система и открытой

панелью Отрисовка видов

Кнопка Настройка вызывает диалоговое окно Параметры с открытой вклад-

кой Система и открытой панелью Отрисовка видов, показанное на рис. 3.93.

Включите в диалоговом окне Параметры с открытой вкладкой Система и

открытой панелью Отрисовка видов опцию

Отображать имена видов и щелкните по кнопке ОК. Это
обеспечит возможность иметь имена видов на панели
инструментов Текущее состояние в раскрывающемся спис-
ке Текущий вид.

По умолчанию на панели инструментов Текущее состояние в
раскрывающемся списке Текущий вид имена видов определя-
ются номером.

3.7.2. Управление состояниями видов

Управление состояниями видов можно выполнить тремя способами.

Первый способ с помощью диалогового окна Состояние видов. Для этого:

• одним из выше рассмотренных способов вызовите диалоговое окно

Состояние видов на экран, щелкнув, например, на панели инструмен-
тов Текущее состояние по кнопке Состояние видов - второй кнопке
на панели инструментов. Появится диалоговое окно Состояние видов;

щелкните в поле Название вида по нужному имени вида из отобра-
женного списка имен, например, по имени Проекционный вид 2. Тут
же активизируются возможные состояния этого вида;

356 Создание модели Детали

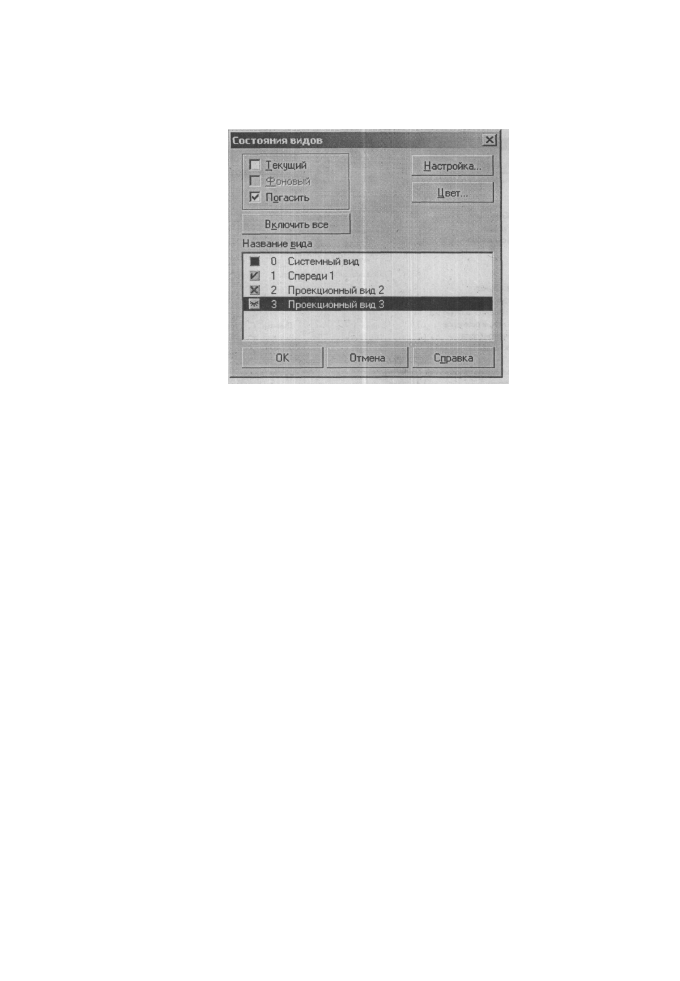

Рис. 3.94. Диалоговое окно Состояние видов

• щелкните по нужному состоянию выделенного вида в верхней части

диалогового окна. Например, по состоянию Фоновый;

• аналогично настройте и другие виды. Допустим, вид Проекционный

вид 3 как Погашенный, вид Спереди 1 как Текущий.

Это состояние диалогового окна и соответствующих видов модели детали

показано на рис. 3.94.

Как можно заметить в диалоговом окне Состояние видов каждое состоя-

ние имеет свою пиктограмму - значок:

• Текущий вид имеет пиктограмму в виде галочки;
• Фоновый вид представлен пиктограммой в виде крестика;
• Погашенный вид - пиктограмму в виде зачеркнутой линии.
После щелчка в диалоговом окне Состояние видов по кнопке ОК в Дере-

ве состояния перед названиями видов в скобках указывается состояние каж-

дого вида:

• Текущий вид имеет префикс - букву т в круглых скобках - (т);
• Фоновый вид имеет префикс - букву ф в круглых скобках - (ф);
• Погашенный вид имеет префикс - букву п в круглых скобках - (и).
В свою очередь каждый вид модели детали по умолчанию также имеет

свое представление в рабочей области, которое может быть изменено пользо-

вателем:

• Текущий вид представляется как обычно синими линями;
• Фоновый вид представляется пунктирными линями;
• Погашенный вид в виде пустого прямоугольника

Второй способ - с помощью Дерева состояния и контекстного меню:

Определение состояний видов и управление ими 357

• щелкните в Дереве построения по значкам со знаком плюс (Пиктог-

раммам) для раскрытия пунктов;

• щелкните по любому из пунктов проекционных видов. Этот пункт вы-

делится и выделится соответствующий проекционный вид;

• щелкните правой кнопкой мыши на выделенном пункте в Дереве пост-

роения. Появится контекстное меню.

Это состояние системы может выглядеть так, как показано на рис. 3.95

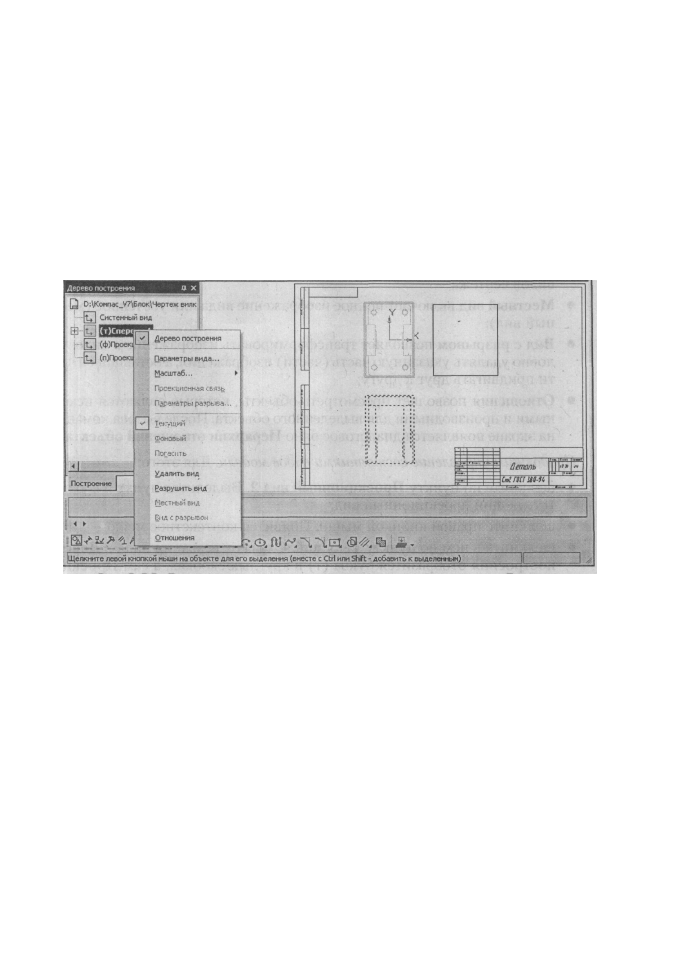

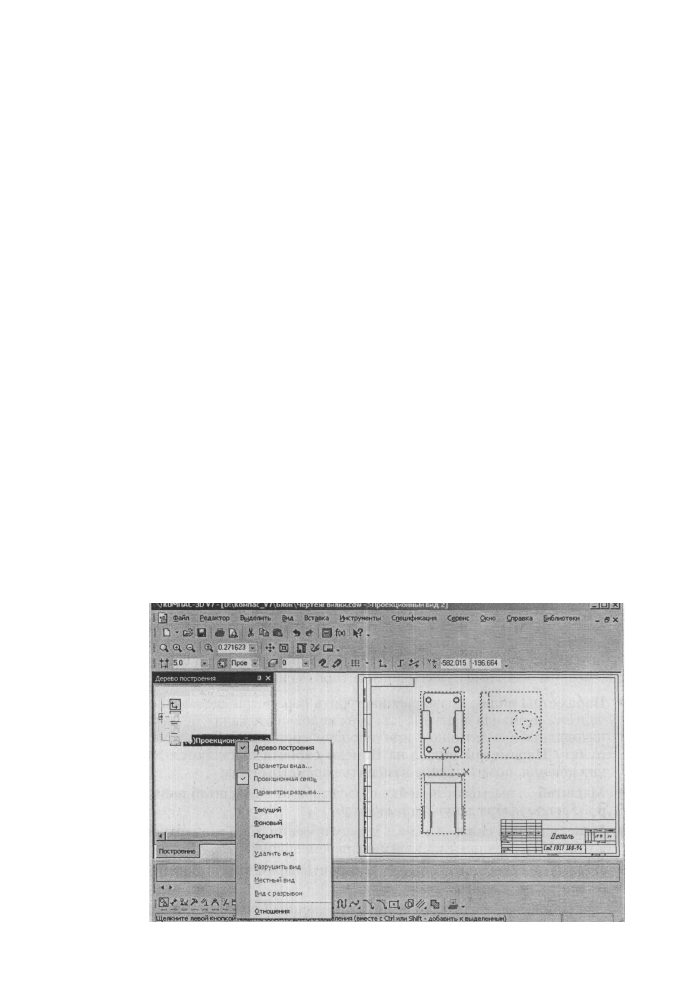

Рис. 3.95. Окно системы с выделенным главным видом - вида Спереди

и контекстным меню

В системе KOMnAC-3D V7, если сравнивать с предыдущей версией, в кон-

текстном меню для выделенного пункта в Дереве построения появилось два
дополнительных пункта (команды): Параметры разрыва и Вид с разрывом

Рассмотрим основные пункты контекстного меню:

• Параметры вида... позволяет настроить параметры выделенного вида

чертежа. Команда доступна для всех видов чертежа кроме системного,
находящихся в активном или текущем состоянии. После щелчка по
пункту Параметры вида... на Панели свойств появляются элементы
управления, позволяющие изменить параметры вида;

• Масштаб ... вызывает линейку с масштабами - Масштаб вида, в кото-

рой можно выбрать нужный масштаб;

• Проекционная связь это связь между проекциями Стандартного вида,

которая ограничивает их взаимное перемещение;

• Параметры разрыва позволяет настроить параметры выделенного раз-

рыва изображения;

• Текущий позволяет переключить выделенный вид чертежа в текущее

состояние;

358 Создание модели Детали

• Фоновый позволяет переключить выделенный вид (виды) чертежа в

фоновое состояние;

• Погасить позволяет переключить выделенный вид (виды) чертежа в

погашенное состояние (отменяет прорисовку вида на экране);

• Удалить вид позволяет удалить один или несколько выделенных видов

чертежа;

• Разрушить вид позволяет разрушить один или несколько выделенных

видов чертежа;

• Местный вид включает полное изображение вида или усеченное (мест-

ный вид);

• Вид с разрывом позволяет трансформировать изображение в виде: ус-

ловно удалять указанную часть (части) изображения, а оставшиеся час-
ти придвигать друг к другу;

• Отношения позволяет просмотреть объекты, которые являются исход-

ными и производными для выделенного объекта. После вызова команды

на экране появляется диалоговое окно Иерархии отношений объекта.

Продолжим управление состояниями видов модели. Для этого:

• щелкните по пункту Проекционный вид 2. Выделится пункт и соотве-

тствующий проекционный вид;

• щелкните правой кнопкой мыши. Появится контекстное меню;
• щелкните в нем по пункту Текущий. Слева от названия вида в Дереве

построения отобразится буква (т) в круглых скобках, а сам Проекци-

онный вид 2 станет Текущим;

Q 0:\КомпаО/7\Блок\Чертеж вилк

Системный вид

1 |t»| Спереди 1

Ш [t+] (тХ1роекционный вид 2

Е1ЯГ!

рис. 3.96. Окно системы с видами находящимися в различных состояниях

Определение состояний видов и управление ими 359

• щелкните далее по пункту Проекционный вид 3. Выделится пункт и

соответствующий проекционный вид;

• щелкните правой кнопкой мыши. Появится контекстное меню;
• щелкните в нем по пункту Фоновый. Слева от названия погашенного

вида в Дереве построения отображается буква (ф) в круглых скобках.

Это состояние системы показано на рис. 3.96.

Третий способ - с помощью раскрывающегося списка Текущий вид на па-

нели инструментов Текущее состояние. Для этого:

• щелкните на панели инструментов Текущее состояние по раскрываю-

щемуся списку Текущий вид. Раскроется список состояний вида;

• щелкните по нужному виду. Выбранный вид тут же станет текущим.

Например, щелкните по имени Проекционный вид 3 (Вид сбоку). В по-

ле чертежа этот проекционный вид тут же отобразится синим цветом

(по умолчанию) и станет Текущим, а в Дереве построения перед пунк-

том Проекционный вид 3 появится значок (т).

Это состояние системы показано на рис. 3.97.

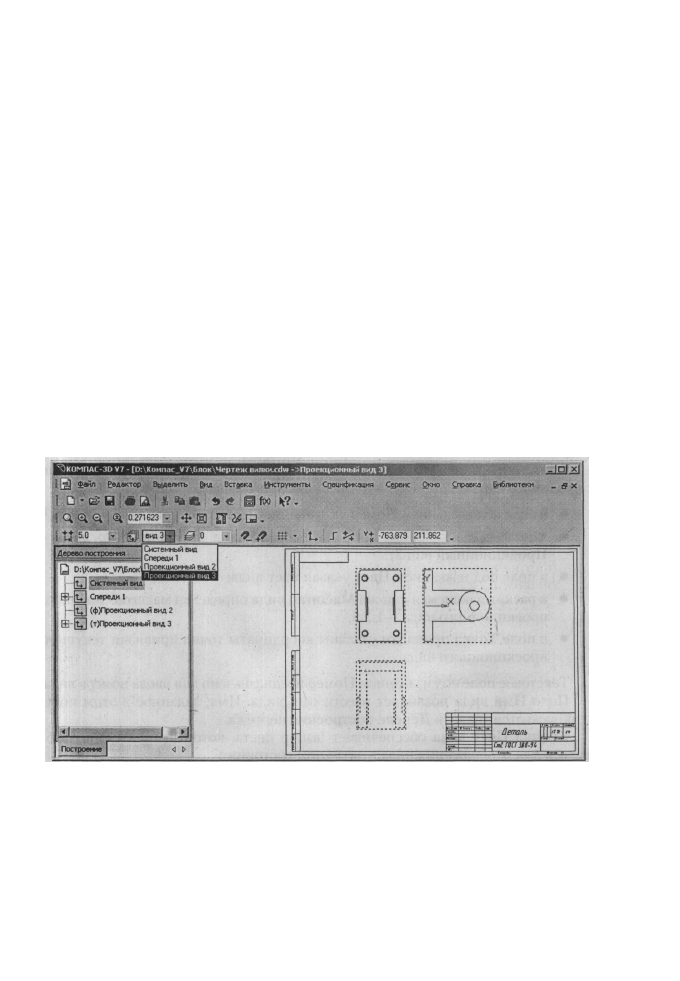

рис. 3.97. Окно системы с установленным текущим видом Проекционный вид 3

3.7,3. Просмотр и изменение параметров те-

кущего вида

Для просмотра и изменения параметров текущего вида:

• щелкните в главном меню по пункту Сервис. Появится выпадающее меню;
• щелкните по пункту Параметры текущего вида .... Произойдет выде-

ление текущего вида и появится соответствующая Панель свойств:

360 Создание модели Детали

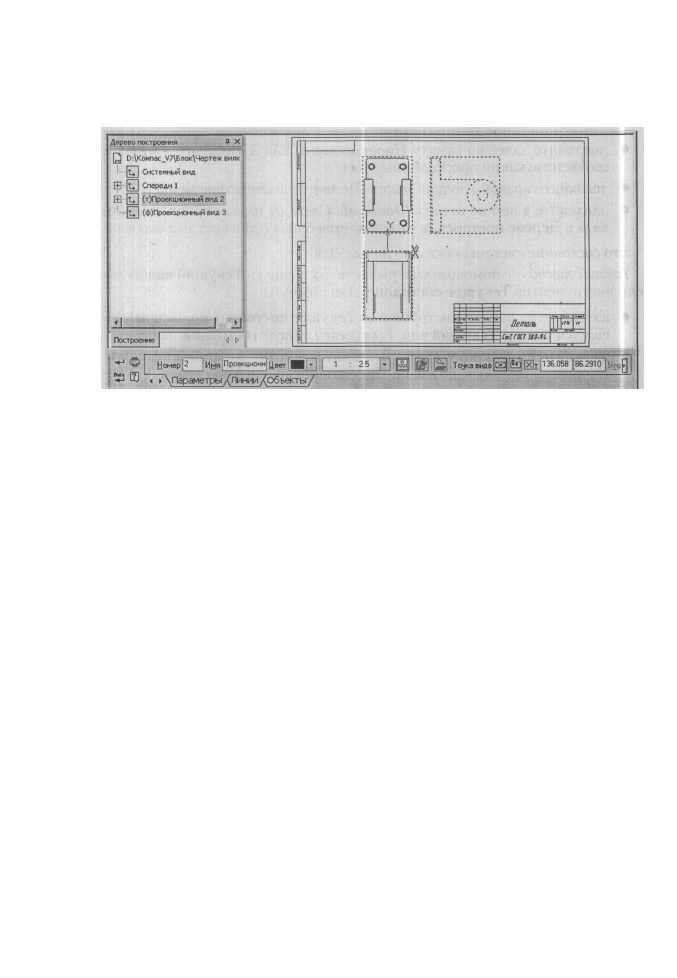

Рис. 3.98. Главное окно системы в режиме создания чертежа вилки и установки па-

раметров проекционного вида

Проекционный вид, показанная на рис. 3.98.

Внимательно посмотрев на Панель свойств: Проекционный вид, можно

определить параметры текущего проекционного вида:

• в поле под названием Номер указан номер проекционного вида - номер 2;
• в поле под названием Имя указано название проекционного вида -

Проекционный вид 2;

• в поле под названием Цвет указан цвет вида;
• в раскрывающемся списке Масштаб вида определен масштаб текущего

проекционного вида - 1:2.5;

• в поле Точка привязки указаны координаты точки привязки текущего

проекционного вида.

Текстовое поле под названием Номер предназначено для ввода номера вида.
Поле Имя вида позволяет ввести имя вида. Имя, заданное в этом поле,

отображается также в Дереве построения чертежа.

Кнопка Цвет вида обеспечивает выбор цвета, который будет использо-

ваться для отображения вида в активном состоянии.

Сдвоенное текстовое поле и раскрывающийся список Масштаб вида поз-

воляет ввести произвольный масштаб вида или выбрать его из списка станда-
ртный масштаб.

Переключатель Проекционная связь обеспечивает управление проекци-

онной связью между ассоциативными видами.

Переключатель Разнесенный вид управляет изображением сборки в раз-

несенном виде. Этот переключатель доступен, если в выбранной сборочной
модели настроены параметры разнесения.

Переключатель Базовая точка вида выбирает базовую точку вида: пересе-

чение диагоналей габаритного прямоугольника или начало координат.

Определение состояний видов и управление ими 361

Сдвоенное поле Точка привязки вида это поля координат точки привязки

вида.

При указании точки мышью ее координаты определяются автоматически

и заносятся в эти поля. Возможен также ввод значений координат с клавиа-

туры. Для вызова меню геометрического калькулятора щелкните в поле пра-

вой кнопкой мыши.

Текстовое поле Угол поворота вида предназначено для ввода угла поворо-

та вида.

Используя Панель свойств: Проекционный вид, можно оперативно изме-

нить параметры текущего вида модели. Допустим, мы хотели бы изменить

имя Проекционного вида 2 и масштаб его представления. Для этого:

• щелкните в главном меню по пункту Сервис. Появится выпадающее меню;
• щелкните по пункту Параметры текущего вида .... Произойдет выде-

ление текущего вида и появится соответствующая Панель свойств: Па-

раметры текущего вида;

• нажмите комбинацию клавиш Alt+м, активизируя поле Имя вида. Вве-

дите в это поле, например, имя Вид сверху и нажмите клавишу Enter;

• щелкните дважды в сдвоенном поле Масштаб вида по второй цифре и

введите число 2. Нажмите клавишу Enter для фиксации ввода;

• установите указатель курсора на квадратик с крестиком Точки привяз-

ки и щелкните мышь. Крестик на кнопке преобразуется в галочку, что

означает, что снята фиксация точки привязки вида;

• переместите курсор на лист видов, переместите его вверх, вниз. Фонтом

Проекционного вида 2 будет соответственно перемещаться вверх, вниз;

• щелкните в нужном месте для фиксации местоположения текущего вида;
• щелкните на Специальной панели управления по кнопке Создать объект.
Появятся в Дереве построения и на листе чертежа соответствующие из-

менения, показанные на рис. 3.99.

Для удаления любого текущего проекционного вида на листе чертежа:

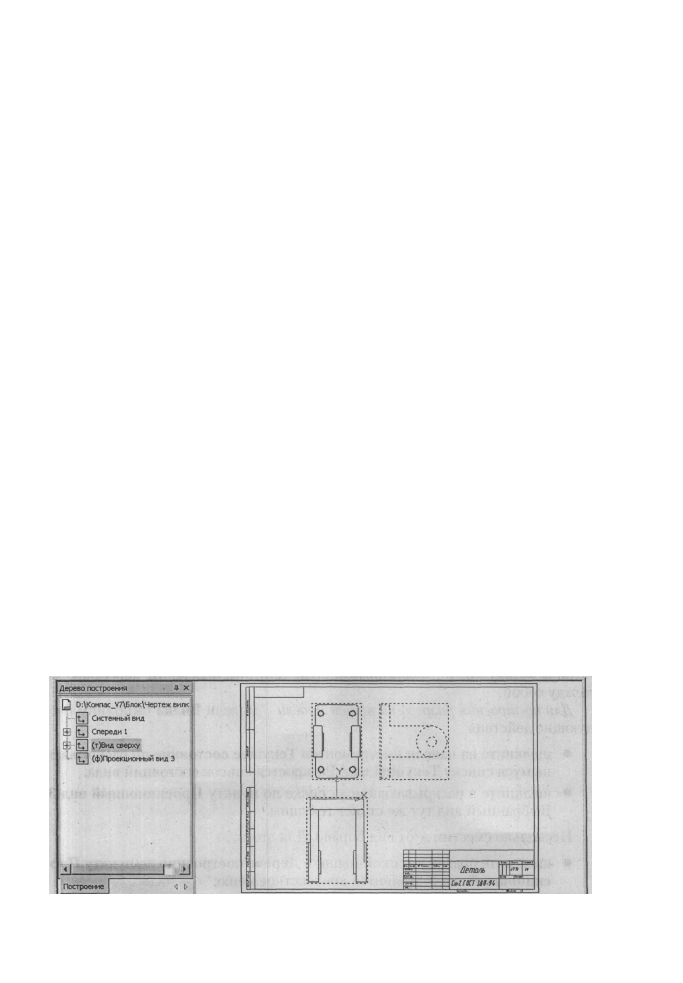

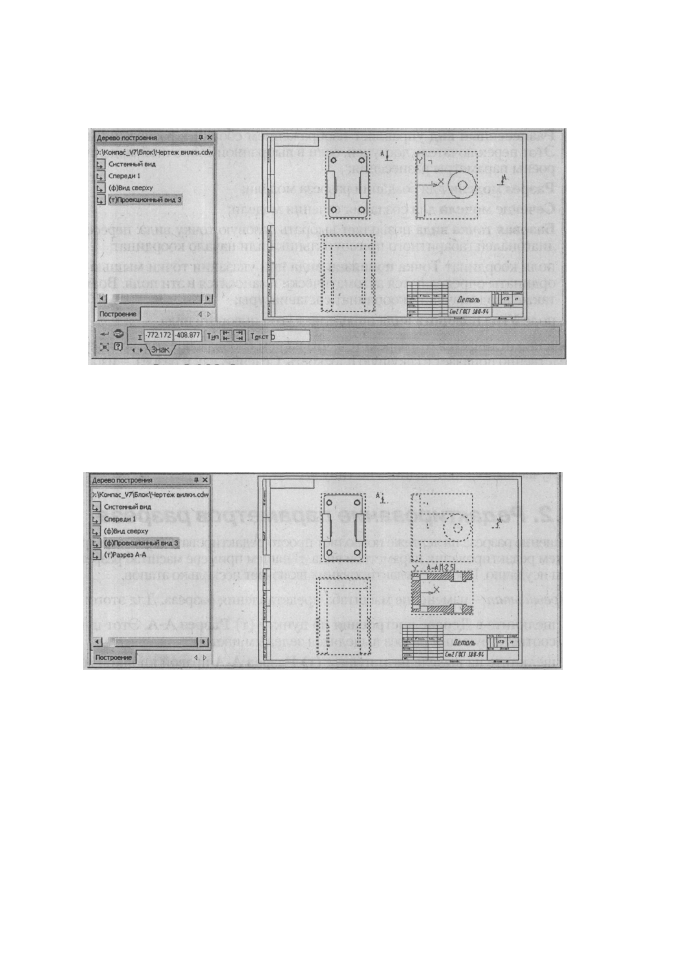

Рис. 3.99. Главное окно системы с измененными параметрами текущего проекцион-

ного вида - Вид сверху

362 Создание модели Детали

• щелкните мышью по пунктирной рамке удаляемого вида. Система вы-

делит все объекты удаляемого вида и дополнительно заключит вид га-
баритную рамку - по умолчанию зеленого цвета;

• нажмите клавишу Del на клавиатуре. Выделенный вид исчезнет с лис-

та чертежа.

3.8. Создание и редактирование разреза

Изображение модели, рассеченной одной или несколькими плоскостями, на-

зывают разрезом. На разрезе показывают то, что получается в секущей плос-
кости и что расположено за ней.

3.8. Т. Создание разреза

Чтобы создать разрез, необходимо:

• провести секущую плоскость в нужном месте модели и часть модели,

находящейся между наблюдателем и секущей плоскостью, отбросить;

• спроецировать оставшуюся часть модели на соответствующую плос-

кость проекций;

• изображение выполнить или на месте соответствующего вида, или на

свободном поле чертежа;

• заштриховать плоскую фигуру, лежащую в секущей плоскости и при

необходимости дать обозначение разреза.

В зависимости от числа секущих плоскостей разрезы разделяются на:

• простые - при наличии одной секущей плоскости;
• сложные - при нескольких секущих плоскостях.

Сложные разрезы бывают ступенчатыми, если секущие плоскости парал-

лельны между собой, и ломаными, если секущие плоскости пересекаются

между собой.

Для построения разреза на нашей модели - модели Вилка выполним сле-

дующие действия:

• щелкните на панели инструментов Текущее состояние по раскрываю-

щемуся списку Текущий вид. Раскроется список состояний вида;

• щелкните в раскрывающемся списке по пункту Проекционный вид 3.

Выбранный вид тут же станет текущим.

Несколько сместим этот вид вправо. Для этого:

• щелкните правой кнопкой мыши в Дереве построения по пункту Про-

екционный вид 3. Появится контекстное меню;

• щелкните в контекстном меню по пункту Параметры вида. Появится

Панель свойств: Проекционные виды;

Создание и редактирование разреза 363

• установите указатель курсора в Панели свойств: Проекционные виды

на квадратик с крестиком Точки привязки и щелкните мышь. Крестик

на кнопке преобразуется в галочку, что означает, что снята фиксация

точки привязки с текущего вида;

• переместите курсор на Проекционный вид 3, переместите его вправо. Фан-

том Проекционного вида 3 будет, соответственно, перемещаться вправо;

• щелкните в нужном месте для фиксации местоположения текущего вида;
• щелкните на Специальной панели управления по кнопке Создать объ-

ект. Появятся в Дереве построения и на листе чертежа соответствую-

щие изменения.

Для облегчения построения линии разреза установим нужные глобальные

привязки. Для этого:

• щелкните на панели инструментов Текущее состояние по кнопке Ус-

тановка глобальных привязок. Появится диалоговое окно Установка

глобальных привязок;

• щелкните по пункту Выравнивание для активизации его. Перед пунк-

том появится галочка;

• введите в текстовом поле Шаг угловой привязки равный 90 градусов;
• щелкните по кнопке ОК. Все установленные глобальные привязки вой-

дут в действие. Диалоговое окно Установка глобальных привязок с
нужными установками показано на рис. 3.100.

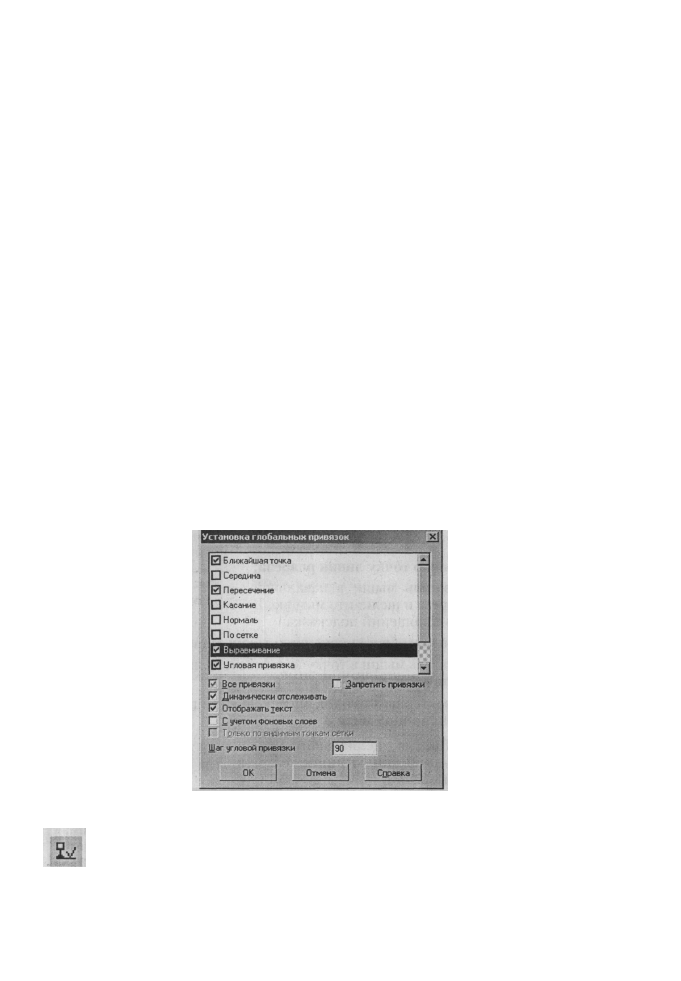

Рис. 3.100. Диалоговое окно Установка глобальных привязок

с нужными установками

щелкните на Компактной панели по кнопке-переключателю Обозначения.

Появится соответствующая панель инструментов;

1

 щелкните по кнопке Линия разреза на панели инструментов. Появится со-

ответствующая Панель свойств: Линия разреза, показанная на рис. 3.101.

364 Создание модели Детали

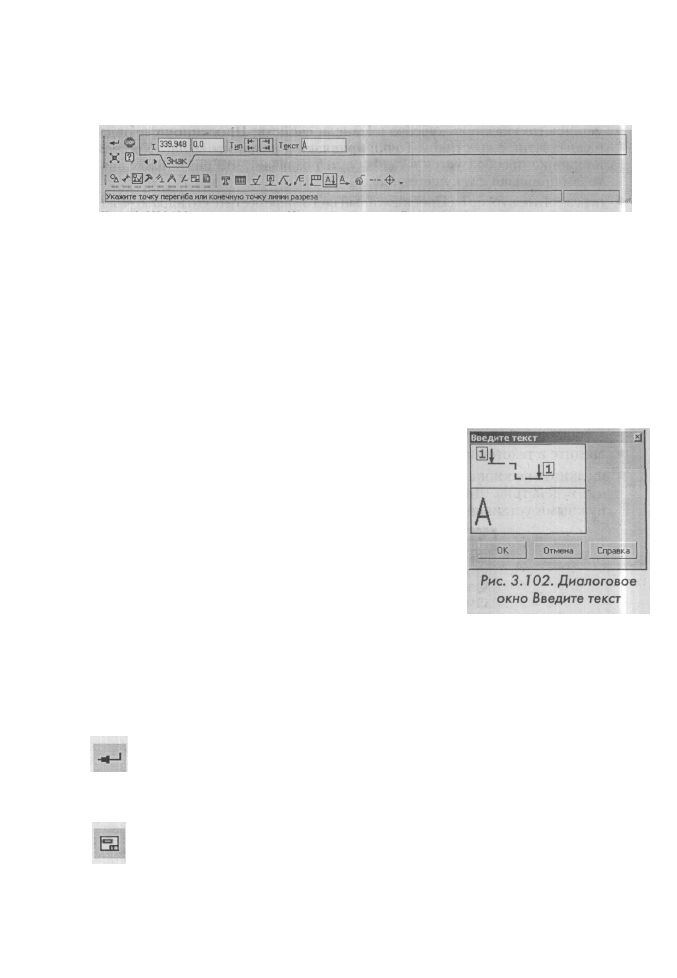

Рис. 3.701. Панель свойств: Линия разреза и Компактная панель с раскрытой па-

нелью инструментов Обозначения

Панель свойств: Линия разреза включает:

• Сдвоенное поле Текущей точки, в котором определяются характерные

точки Линии разреза/сечения. При указании точки мышью ее коорди-
наты определяются автоматически и заносятся в эти поля. Возможен
также ввод значений координат с клавиатуры;

• Переключатели Расположение стрелок позволяют указать, с какой;

стороны от линии разреза/сечения должны располагаться стрелки, по-
казывающие направление взгляда;

• Поле Текст надписи... вызывает диалоговое окно Введите текст, пока-

занный на рис. 3.102.

В этом окне можно ввести нужную надпись.

Для этого:

переместите указатель мыши на текущий
проекционный вид. В строке сообщений в
нижней части главного окна появится

подсказка:
Укажите начальную точку линии разреза;

» установите указатель мыши в начальной

точке линии разреза и щелкните мышью. В
строке появится сообщений подсказка:
Укажите точку перегиба или конечную точку линии разреза;

• переместит указатель мыши в точку перегиба и щелкните мышью.-Сно-

ва появится такая же подсказка;

• щелкните по характерным точкам, определяющим прохождение линии

разреза на Проекционном виде 3 - виде сбоку;

щелкните на Панели специального управления по кнопке Создать

объект. Получим искомую линию разреза. Это состояние системы

показано на рис. 3.103.

Перейдем к показу выполненного разреза. Для этого:

щелкните в Компактной панели по кнопке переключателю Ассоциа-

тивные виды, а затем в появившейся панели инструментов по кнопке

Разрез/сечение. Появится соответствующая Панель свойств: Раз-

рез/сечение с тремя вкладками: Параметры, Линии, Штриховка;

• переместите указатель мыши на любой элемент линии разреза. Линия

разреза высветится красным цветом;

Создание и редактирование разреза 365

Рис. 3.103. Результаты построения линии разреза.

• щелкните мышью по любому элементу линии разреза. Появится фантом

разреза. Фантом данного может быть перемещен только вверх или вниз;

• переместите фантом искомого разреза вниз на свободное место и щелк-

ните мышью. Появится искомый разрез, показанный на рис. 3.104.

Рис. 3.104. Результаты построения разреза

Панель свойств: Разрез/сечения включает ряд полей и кнопок:

• поле Номер вида предназначено для ввода номера вида;
• поле Имя вида позволяет ввести имя вида. Имя, заданное в этом поле,

отображается также в Дереве построения чертежа;

• Цвет вида вызывает соответствующее диалоговое окно для выбора цве-

та, который будет использоваться для отображения вида в активном

состоянии;

• поле Масштаб вида обеспечивает возможность ввода произвольного

масштаба вида или выбора из списка Стандартный масштаб.

• Панель свойств: Разрез/сечения включает ряд переключателей:
• Проекционная связь управляет проекционной связью между ассоциа-

тивными видами;

366 Создание модели Детали

• Разнесенный вид управляет изображением сборки в разнесенном виде.

Этот переключатель доступен, если в выбранной сборочной модели наст-

роены параметры разнесения;

• Разрез модели для создания разреза модели;

• • Сечение модели для создания сечения модели;

• Базовая точка вида позволяет выбрать базовую точку вида: пересечение

диагоналей габаритного прямоугольника или начало координат;

• поля координат Точка привязки вида при указании точки мышью ее ко-

ординаты определяются автоматически и заносятся в эти поля. Возможен

также ввод значений координат с клавиатуры;

• поле Угол поворота вида определяет угол поворота вида.
Сечение отличается от разреза тем, что на нем изображают только то, что не-

посредственно попадает в секущую плоскость. Сечение, как и разрез, - изображе-

ние условное, так как фигура сечения отдельно от модели не существует: ее поме-

щают на свободном поле чертежа. Сечения входят в состав разреза и существуют

как самостоятельные изображения. Обозначение сечений в общем случае анало-

гично обозначению разрезов, то есть положение секущей плоскости отображает

линии сечения, на которых наносят стрелки, дающие направление взгляда и обоз-

начаемые одинаковыми прописными буквами русского алфавита. Над сечением в

этом случае выполняют надпись по типу «А-А».

3.8.2. Редактирование параметров разреза

Размещение разреза на чертеже позволяет просто редактировать параметры разре-

за, путем редактирования параметров вида. В нашем примере масштаб разреза по-

добран неудачно. Процесс редактирования включает несколько этапов.

Первый этап - изменение масштаба представления разреза. Для этого:

• щелкните в Дереве построения по пункту (т) Разрез А-А. Этот пункт и

соответствующий разрез выделятся зеленым цветом;

• щелкните на выделенном пункте (т) Разрез А-А правой кнопкой мыши.

Появится контекстное меню;

• щелкните в контекстном меню по пункту Параметры вида. Появится Па-

нель свойств: Разрез/сечение;

• щелкните в Панели свойств: Разрез/сечение по раскрывающемуся спис-

ку Масштаб вида, а в нем по масштабу 1:4. Нажмите клавишу Enter для

фиксации ввода данных;

• щелкните на Панели специального управления по кнопке Создать объ-

ект. Только что построенный разрез появится в выбранном масштабе;

• щелкните мышью в пустом месте чертежа для снятия выделения с разреза

Второй этап - редактирование надписи над разрезом. Для этого:

• щелкните дважды по текстовой надписи разреза. Надпись разреза появит-

ся в рамке и в ней появится мигающий курсор. Одновременно появится

соответствующая Панель свойств: Ввод текста, с помощью которой мож-

но изменять параметры шрифта. В этой панели указываются все парамет-

Создание и редактирование разреза 367

ры выделенного текста, в частности , в раскрывающемся списке Высота

символов указан размер 10. Для этого:

• введите в надписи разреза вместо масштаба 1:2.5, масштаб 1:4 и нажмите

клавишу Enter, для фиксации ввода изменений.

Третий этап - изменение размеров символов в надписи над разрезом. Для этого:
• выделите всю надпись разреза, нажав клавишу Shift и, удерживая ее на-

жатой, с помощью клавиш перемещения - клавиши со стрелками вправо

или влево переместите курсор для полного выделения надписи;

• щелкните в Панели свойств: Ввод текста по раскрывающемуся списку

Высота символов, а в нем по размеру 7, а затем нажмите клавишу Enter

для фиксации изменений;

• щелкните на Панели специального управления по кнопке Создать объект;
• щелкните мышью в пустом месте чертежа для снятия выделения с текста.

Четвертый этап - перемещение надписи над разрезом. Для этого:

• щелкните на панели инструментов Текущее состояние по кнопке Гло-

бальные привязки. Появится соответствующее диалоговое окно;

• щелкните в диалоговом окне Глобальные привязки по опции Все привязки,

которая удаляет все привязки, если там стояла галочка. Это в дальнейшем уп-

рощает построение рамки для выделения тех или иных объектов на чертеже;

• щелкните в главном меню по пункту Выделить, а в всплывающем меню

по пункту Секущей рамкой;

• щелкните в левом верхнем углу Секущей рамки, а затем в правом нижнем

углу Секущей рамки, которая должна охватить или частично пересечь

текстовую надпись разреза. Надпись станет зеленого цвета. Нажмите кла-

вишу Esc для прерывания команды;

• щелкните левой кнопкой мыши на выделенной надписи разреза и, удер-

живая нажатой левую кнопку мыши, переместите ее несколько влево, а

затем отпустите левую кнопку мыши. Зафиксируется новое местополо-

жение надписи разреза;

• щелкните в пустом месте чертежа для снятия выделения с надписи разреза

Пятый этап - копирование разреза вместе с текстом. Для этого:

• щелкните в главном меню по пункту Выделить, а в всплывающем меню

по пункту Рамкой;

• щелкните в левом верхнем углу, а затем в правом нижнем углу рамки, ко-

торая полностью охватывала бы текстовую надпись разреза и сам разрез.

Надпись и разрез станут зеленого цвета. Нажмите клавишу Esc для пре-

рывания команды;

• щелкните на панели инструментов Стандартная по кнопке Копировать

или нажмите комбинацию клавиш Ctrl+Ins. Появится Панель свойств:

Копировать в буфер, в которой фигурируют поля координат по оси X и

по оси Y Базовой точки;

• щелкните в начале координат разреза. Панель свойств: Копировать в бу-

фер исчезнет с экрана.

368 Создание модели Детали

Шестой этап - удаление разреза вместе с текстом с экрана. Для этого:

• щелкните в Дереве построения правой кнопкой мыши по пункту Разрез

А-А для выделения удаляемого вида. Появится контекстное меню;

• щелкните в контекстном меню по пункту Удалить вид. Появится диало-

говое окно Удалить вид, показанное на рис. 3.105.

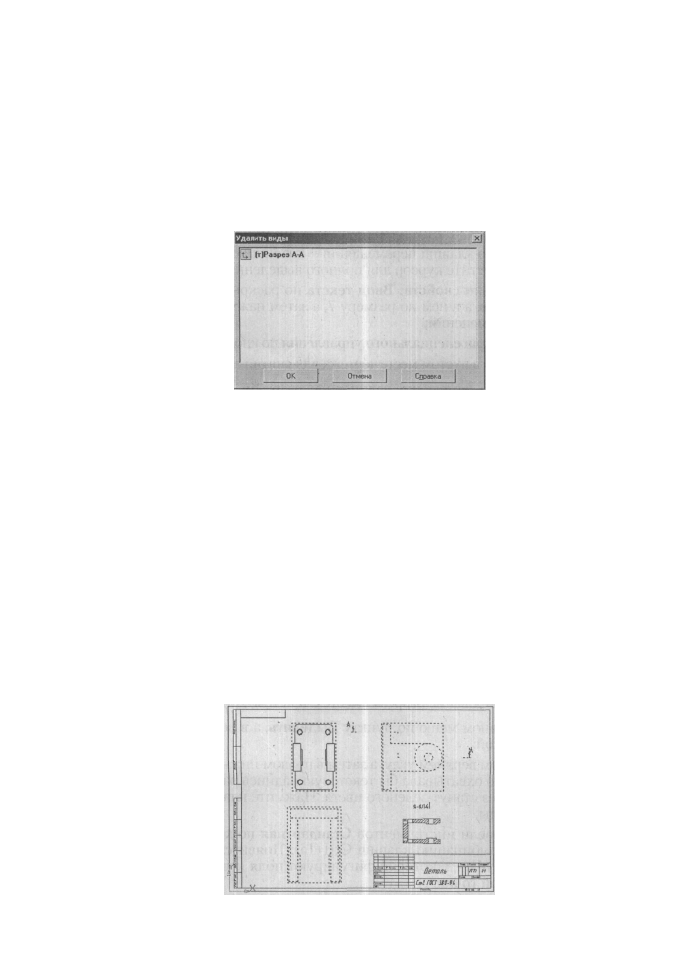

Рис. 3.105. Диалоговое окно Удалить вид

• щелкните в диалоговом окне Удалить вид по кнопке ОК. Выделенный

вид исчезнет с экрана.

Седьмой этап - вставка разреза вместе с текстом из буфера обмена данными.

Для этого:

• щелкните на панели инструментов Стандартная по кнопке Вставить или

нажмите комбинацию клавиш Shift+Ins. Появится Панель свойств: Вста-

вить из буфера, в которой фигурируют поля Базовой точки. Одновремен-

но появится фантом содержимого буфера обмена данных. По умолчанию

в масштабе 1 (1:1). Наш же разрез имел масштаб 1:4.;

• щелкните дважды в Панели свойств: Вставить из буфера по полю Масш-

таб и введете в него значение 0.25, а затем нажмите клавишу Enter для

фиксации ввода. Фантом разреза примет нужный нам масштаб;

• щелкните в месте чертежа для вставки разреза, затем нажмите на клави-

шу Esc для прерывания выполнения команды. Это состояние системы

показано на рис. 3.106.

РИС. 3.106. Результаты построения и расположения разреза

с уменьшенным масштабом

Глава 4

Создание чертежа

4 . 1 . Главное окно системы

в режиме создания Чертежа...369

4 . 2 . Выпадающие меню

в режиме создания
Чертежа 371

4 . 3 . Компактные панели

в режиме создания
Чертежа 382

4 . 4 . Настройка параметров

текущего чертежа 386

4.5. Создание рабочего

чертежа детали 416

4 . 6 . Создание рабочего

чертежа втулки 443

4 . 7 . Создание рабочего чертежа

вала по эскизу модели 459

4 . 8 . Создание нового вида

и редактирование
параметров вида 473

4 . 9 . Окончательное

редактирование чертежа 478

370 Создание чертежа

Чертеж — это основной графический документ в системе KOMI1AC-3D

V7. Им является лист чертежа. Чертеж хранится в отдельном файле спе-
циального двоичного формата (тип файла *.CDW). Он состоит из видов, тех-
нических требований, основной надписи (штампа чертежа) и обозначения
шероховатости неуказанных поверхностей детали (знака неуказанной шеро-
ховатости). Он может быть выполнен на листах стандартного или пользова-
тельского формата. Форматы листов определяются размерами внешней рам-

ки чертежа. Она проводится сплошной тонкой линией. Линия рамки чертежа
проводится сплошной толстой основной линией на расстоянии 5 мм от внеш-
ней рамки. Слева для подшивки оставляют поле шириной 20 мм. Обозначе-
ние и размеры сторон форматов установлены ГОСТ 2.304-68 соответственно
равны: АО 1189x841 мм; А1 594 х 841 мм; А2 594 х 420 мм; A3 297 х 420 мм и
А4 297x210 мм.

Основные форматы получают из формата АО путем последовательного де-

ления на две равные части параллельно меньшей стороне.

4 . 1 . Главное окно системы в режиме
создания Чертежа

При работе системы в режиме Чертеж появляется соответствующее главное
окно, которое имеет, кроме общих для системы и свои специфические пунк-

ты меню, панели инструментов, контекстные меню и другие дополнительные
элементы. Поэтому перед началом создания чертежа рассмотрим подробнее
интерфейс системы, показанный на рис. 4.1.

В верхней строке главного окна системы в режиме создания Чертежа

дается название и номер версии системы - КОМПАС-ЗБ V7. Далее в

квадратных скобках указывается тип открытого документа - полный
путь (последовательность вложенных папок, определяющих положение
файла на жестком диске) и имя файла (документа), с которым в настоя-
щее время работает система. При работе системы в режиме Чертеж файл
имеет расширение .CDW.

Во второй строке располагаются пункты главного меню системы в режиме

создания Чертежа.

В третьей -пятой строках расположены соответственно панели инстру-

ментов Стандартная, Вид и Текущее состояние.

В середине экрана располагается рабочая область, в которой, по мере на-

добности, располагаются те или иные графические документы. Здесь непос-

редственно выполняются все операции, связанные с построением, оформле-
нием или редактированием документов. Все остальные элементы главного
окна предназначены для обслуживания данной рабочей области системы.

В левой части по умолчанию располагается Компактная панель. Это па-

нель, на которой расположены кнопки переключатели для вызова тех или
иных Панелей инструментов (вверху или слева) и кнопки самих Панелей
инструментов (внизу или справа).
