Создание рабочего чертежа вала по эскизу модели 467

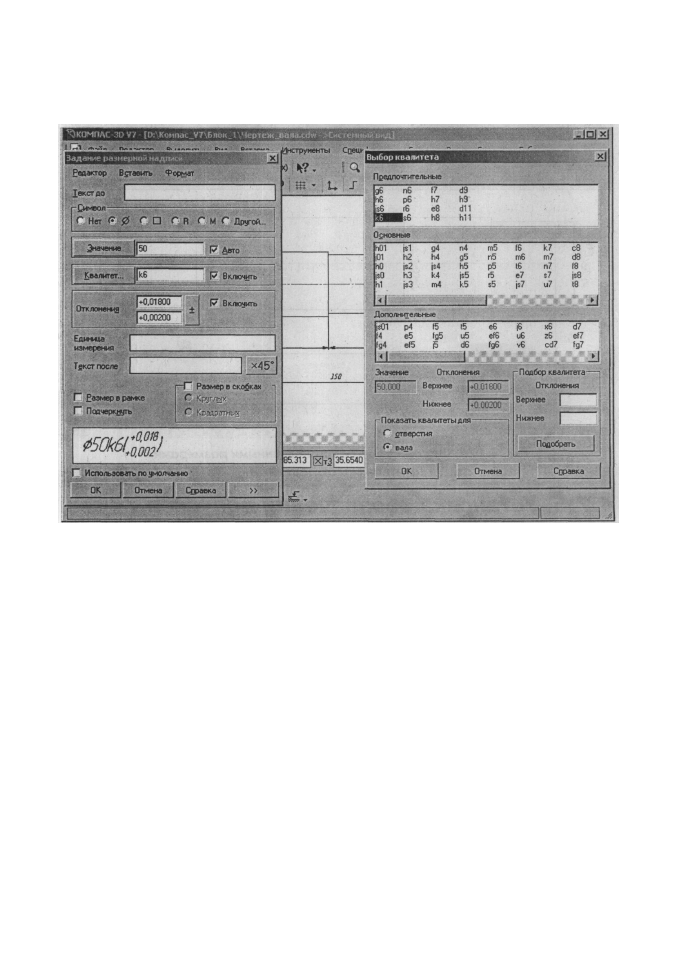

РИС. 4.124. Установка знака диаметра, квалитета и отклонений

на диаметре первой ступени вала

щелкните в разделе Символ по знаку диаметра. В круглом окошечке поя-
вится точка, а в окне просмотра перед размером разместится знак диаметра;
включите в диалоговом окне Задание размерной надписи опции: Ква-
литет
 и Отклонение, щелкнув по ним мышью;

щелкните по кнопке Квалитет. Появится диалоговое окно Выбор ква-

литета;

установите в диалоговом окне Выбор квалитета те значения, которые
показаны на рис. 4.124. и щелкните по кнопке ОК. Диалоговое окно ис-
чезнет. Одновременно все установленные параметры размера появятся

в окне просмотра диалогового окна Задание размерной надписи. Это
состояние системы показано на рис. 4.124.

щелкните в диалоговом окне Задание размерной надписи по кнопке ОК;
щелкните на Специальной панели управления по кнопке Создать объ-
ект,
 а затем в области чертежа. Все установленные параметры размера
диаметра первой ступени вала разместятся на месте прежней надписи;
аналогично установите параметры размеров диметров для других сту-
пеней вала. Фрагмент вала с установленными размерами, квалитетами
и отклонениями показан на рис. 4.125.

468 Создание чертежа

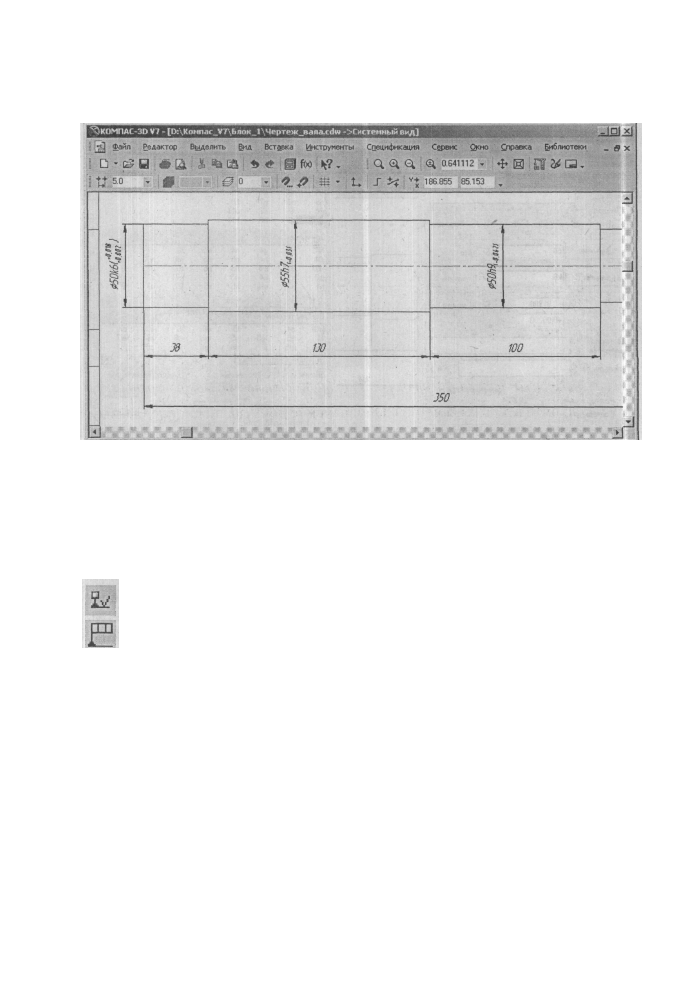

РИС. 4.125. Фрагмент вала с установленными размерами,

квалитетами и отклонениями

4.7.5. Установка обозначений допусков

формы и расположения поверхностей вала

Для установка допусков формы для поверхностей вала:

Q

 щелкните в Компактной панели по кнопке переключателю Обозна-

bZ чения, а затем в появившейся панели инструментов по кнопке До-

prjj пуск формы. Появится соответствующая Панель свойств: Допуск

Х_ формы. В строке сообщений в нижней части экрана появится сообще-

ние: Укажите положение таблицы допуска;

• щелкните в Панели свойств: Допуск формы по раскрывающемуся

списку Базовая точка, а в ней для первой ступени вала по пункту

Справа внизу;

• щелкните в Панели свойств: Допуск формы по кнопке Таблица. Поя-

вится диалоговое окно Обозначение допуска;

• щелкните в разделе Знак по раскрывающемуся списку, а в нем по нуж-

ному вам знаку обозначения допуска формы;

• установите в диалоговом окне Обозначение допуска нужные значения,

показанные на рис. 4.126.

Для выбора стандартного числового значения допуска формы можно

дважды щелкнуть в поле установки числового значения допуска формы пове-

рхности. Появится соответствующая таблица стандартных значений допус-

ков формы. Щелкните в ней по нужному вам значению. Это значение появит-

ся в поле числового значения допуска формы.

Создание рабочего чертежа вала по эскизу модели 469

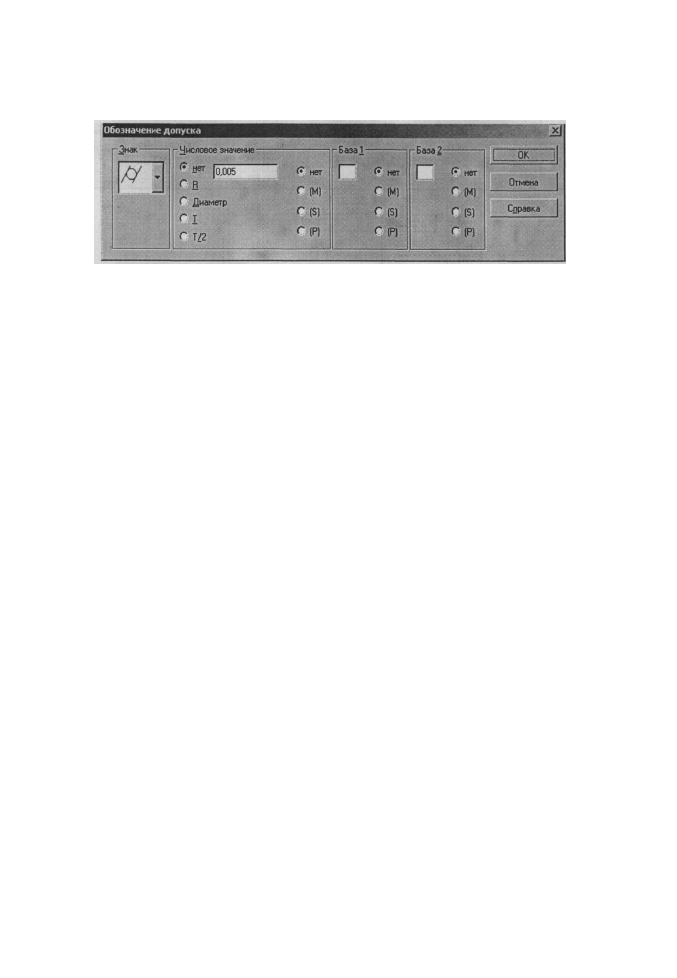

Рис. 4.126. Диалоговое окно Обозначение допуска и значения в нем

для установка допуска формы на первой ступени вала

Аналогично можно устанавливать обозначения для Базы1 и Бызы2, если

это необходимо.

Для завершения установки значений таблицы допусков формы поверхности:

• щелкните в диалоговом окне Обозначение допуска по кнопке ОК. По-

явится фантом таблицы допусков формы;

• переместите фантом таблицы на место, где она должна находиться, и

щелкните мышью, зафиксировав местоположение таблицы;

• щелкните на Панели специального управления по кнопке Ответвле-

ние со стрелкой. Появятся точки, из которых может отходить ответвле-

ние со стрелкой. В строке сообщений появится подсказка: Укажите

точку выхода ответвления из таблицы допуска;

• щелкните по одной из точек, из которой может отходить ответвление со стрел-

кой. Для первой ступени вала это может быть правая нижняя точка. В строке

сообщений появится подсказка: Укажите следующую точку ответвления;

• переместите указатель мыши в точку, где должна находиться следую-

щая точка ответвления или куда должна войти стрелка ответвления.

Для первой ступени вала переместите указатель мыши из правой ниж-

ней точки таблицы допуска вертикально вниз на ступень вала и щелк-

ните мышью;

• щелкните по кнопке Создать объекты, а затем по кнопке Прервать

команду на Специальной панели управления. Появится таблица до-

пуска формы со всеми установленными значениями для первой сту-

пени вала.

Аналогично можно установить допуск формы поверхности для торца вто-

рой ступени вала со стороны первой ступени вала. Это состояние системы по-

казано на рис. 4.127.

При установке допуска формы для торца второй ступени вала со стороны

первой ступени вала предварительно нужно провести вертикальный отрезок,

являющий с продолжением левой торцевой линии второй ступени вала, со

стилем Вспомогательный, в который должна войти стрелка ответвления таб-

лицы допуска формы.

Аналогично установите допуски форм для других ступеней вала.

470 Создание чертежа

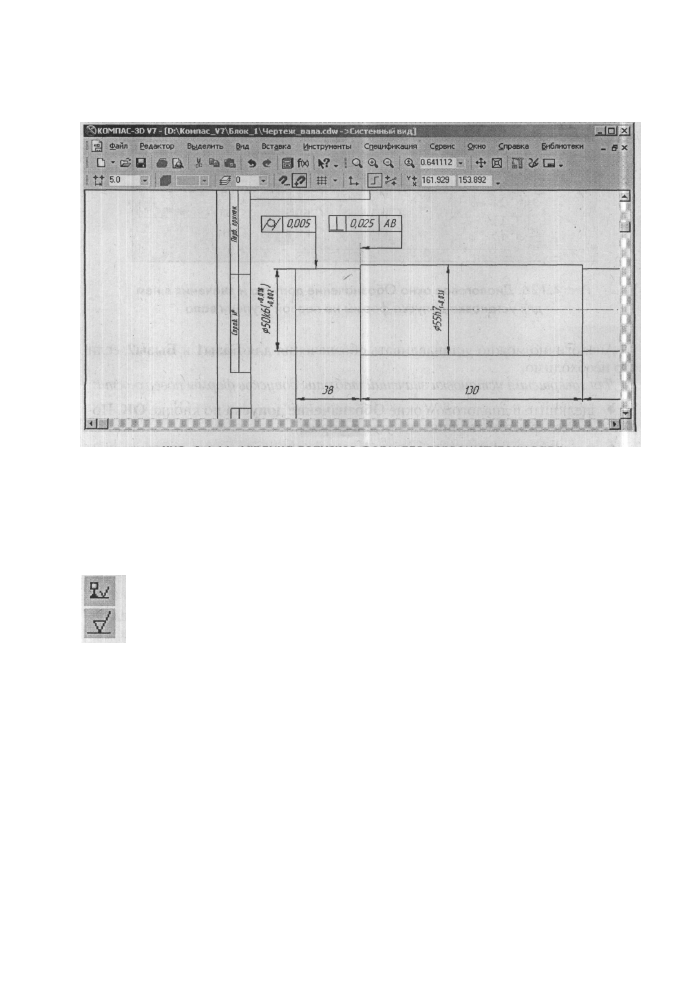

Рис. 4.127. Таблица допусков форм для первой ступени вала

и торца второй ступени вала со стороны первой ступени вала

4.7.6. Установка и редактирование

обозначений шероховатости поверхностей вала

Для установки обозначений шероховатости поверхностей:

п щелкните в Компактной панели по кнопке-переключателю Обозна-

чения , а затем в появившейся панели инструментов по кнопке Ше-

роховатость . Появится соответствующая Панель свойств: Шерохо-

ватость. В строке сообщений в нижней части экрана появится сооб-

щение: Укажите поверхность для простановки шероховатости;

щелкните по левой выносной вертикальной линии первой ступени ва-

ла. На выносной линии появится знак обозначения шероховатости, в

строке сообщений появится подсказка: Укажите положение знака, вы-

берите тип знака или введите текст;
щелкните в поле Текст. Появится диалоговое окно Введите текст;
щелкните дважды в диалоговом окне Введите текст в поле по номером

1. Появится всплывающее меню;

установите указатель мыши на пункте Ra. Появится второе всплываю-

щее меню;
установите указатель мыши на значении Ra 12,5. Это состояние систе-

мы показано на рис. 4.128.
щелкните мышью. Выбранное значение шероховатости появится в первой

строке диалогового окна Введите текст. Аналогично можно установить и

другие параметры шероховатости в строках 2 и 3, если это необходимо;

Создание рабочего чертежа вала по эскизу модели 471

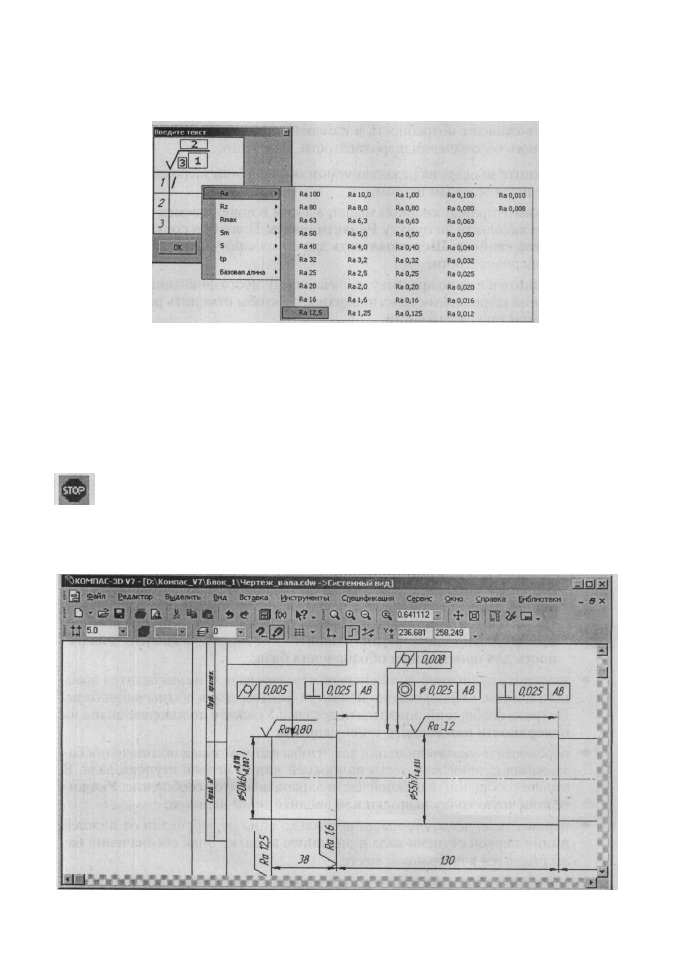

Рис. 4.128. Выбор значения шероховатости для торцевой поверхности

первой ступени вала

• щелкните в диалоговом окне Введите текст по кнопке ОК. Появится

фантом знака шероховатости;

• щелкните в нужном вам местоположении знака относительно вынос-

ной линии. Выбранное значение шероховатости будет зафиксировано в

выбранном месте;

щелкните на Специальной панели управления по кнопке Прервать команду.

Аналогично можно установить обозначения шероховатости и на других

поверхностях. Фрагмент вала, с установленными обозначениями шерохова-

тости, показан на рис. 4.129.

Рис. 4.129. Фрагмент вала, с установленными обозначениями

шероховатости и допуска формы

472 Создание чертежа

Иногда возникает потребность в изменении размещения на поверхности

того или иного обозначения шероховатости. Для этого:

• щелкните мышью на редактируемом обозначении шероховатости. Оно

выделится зеленым цветом;

• щелкните правой кнопкой мыши, а затем в появившемся контекстном

меню щелкните по пункту Редактировать. Появится соответствующая

Панель свойств: Шероховатость для изменения параметров обозначе-

ния шероховатости;

• щелкните в ней по крестику, означающему место фиксации знака обоз-

начения шероховатости на поверхности, чтобы отменить режим фикса-

ции знака на поверхности;

• подведите указатель мыши на новое местоположение знака обозначе-

ния шероховатости, а вместе с ним и фантом знака, и щелкните мышью.

Знак обозначения шероховатости займет новое место;

• щелкните по кнопке Создать объект на Панели специального управ-

ления, а затем в пустом месте чертежа для снятия выделения с знака

обозначения шероховатости;

• аналогичные действия, если это нужно, выполните и для других обоз-

начений шероховатости.

4.7.8. Установка обозначений

базовых поверхностей вала

Для установки обозначений базовых поверхностей вала:

щелкните в Компактной панели по кнопке-переключателю Обозна-

X^l чения , а затем в появившейся панели инструментов по кнопке База.

m Появится соответствующая Панель свойств: База. В строке сообще-

V ний в нижней части экрана появится сообщение: Укажите поверх-

ность для простановки обозначения база;

• щелкните по нижней линии первой ступени вала. Она высветится крас-

ным цветом. Одновременно появится фантом знака обозначения базы.

В строке сообщений появится подсказка: Укажите положение знака на

поверхности или введите текст надписи;

• переместите указатель мыши так, чтобы фантом знака обозначения ба-

зы занял нужное вам место на нижней линии первой ступени вала. В

строке сообщений в нижней части экрана появится сообщение: Укажи-

те конечную точку выноски или введите текст надписи;

• переместите указатель мыши несколько вниз по вертикали от нижней

линии-первой ступени вала и щелкните мышью. Знак обозначения ба-

зы появится в выбранном месте.

Аналогично установите знак обозначения базы и на других базовых повер-

хностях.

Ниже представлен несколько доработанный рабочий чертеж вала рис. 4.130.

Создание нового вида и редактирование параметров вида 473

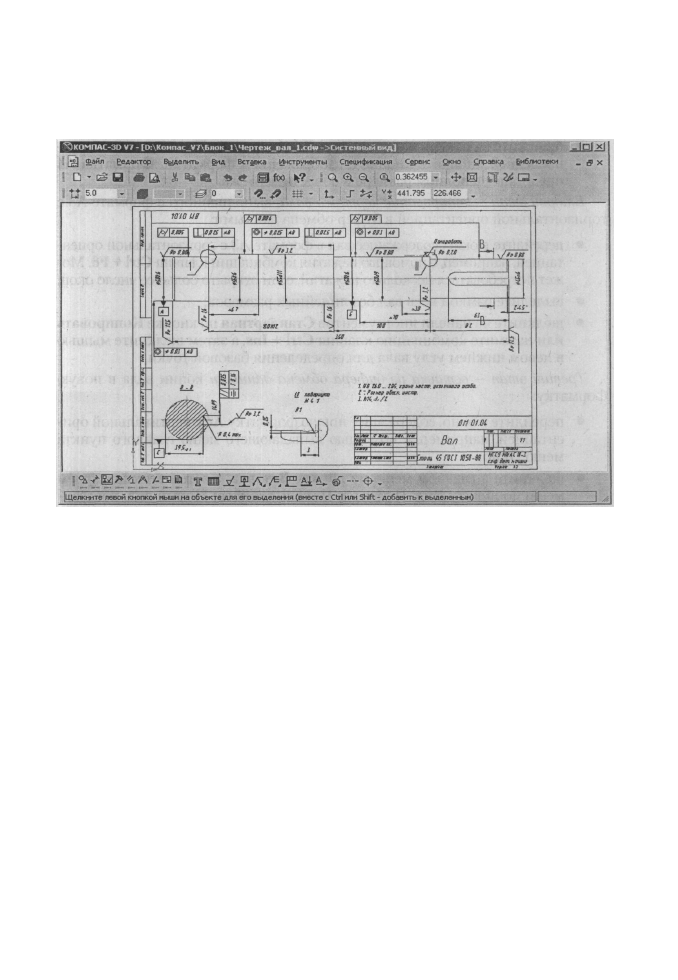

Рис. 4.130. Рабочий чертеж вала

4.8. Создание нового вида

и редактирование параметров вида

Очень часто невозможно изобразить деталь на листе заданного формата в

масштабе 1:1 из-за ее больших, или, наоборот, маленьких габаритов. Использо-

вать же в таких случаях системный вид под номером 0, на который по умолча-

нию настроена система, невозможно, так как его масштаб строго фиксирован и

составляет 1:1. Кроме того, часто возникает ситуация, когда на одном листе

чертежа нужно поместить несколько видов, выполненных в разном масштабе.

4.8. /. Создание нового вида

Ранее, мы создали чертеж вала в масштабе 1:1 в формате A3 с горизонталь-

ной ориентацией с частично установленными размерами на валу, показан-

ный на рис. 4.122.

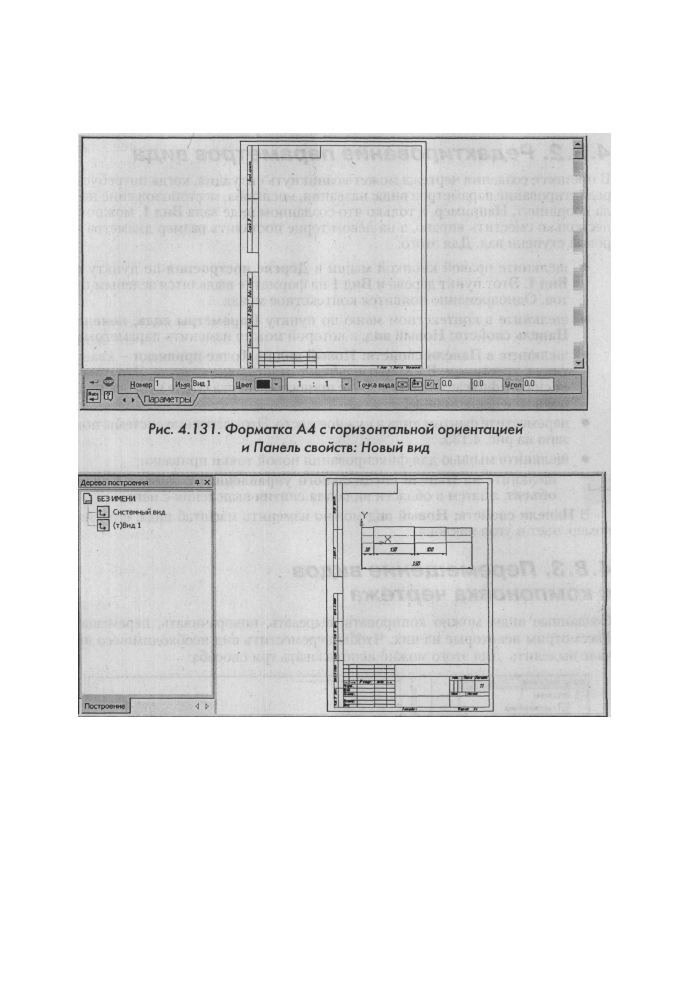

Теперь давайте попробуем разместить его на форматке А4 с вертикальной

ориентацией. Этот процесс займет несколько этапов.

Первый этап - создание нового документа:

• нажмите комбинацию клавиш Ctrl + N. Появится диалоговое окно Но-

вый документ с открытой вкладкой Новый документы;

• щелкните по пиктограмме Чертеж на вкладке Новые документы. По умол-

чанию выдается стандартный формат листа А4 с вертикальной ориентацией;

474 Создание чертежа

• щелкните на панели инструментов Вид по кнопке Показать все - пред-

последней кнопке - кнопке с изображением форматки. Форматка А4

предстанет в полном размере в области чертежа.

Второй этап - копирование чертежа вала, выполненного в формате A3 с

горизонтальной ориентацией в буфер обмена данными:

• перейдите в окно, содержащее вал в формате A3 с горизонтальной ориен-

тацией, например, с помощью нажатия комбинации клавиш Ctrl + F6. Мо-

жет потребоваться несколько нажатий, если открыто большее число окон;

• выделите рамкой весь вал без линейных размеров;
• щелкните на панели инструментов Стандартная по кнопке Копировать

или нажмите комбинацию клавиш Ctrl + Ins, а затем щелкните мышью

в левом нижнем углу вала для определения базовой точки.

Третий этап - вставка из буфера обмена данными копии вала в новую

форматку:

• перейдите в окно, содержащее новую форматку А4 с вертикальной ори-

ентацией, например, с помощью выпадающего меню главного пункта

меню Окно;

• щелкните в главном меню по пункту Вставка, а затем в выпадающем

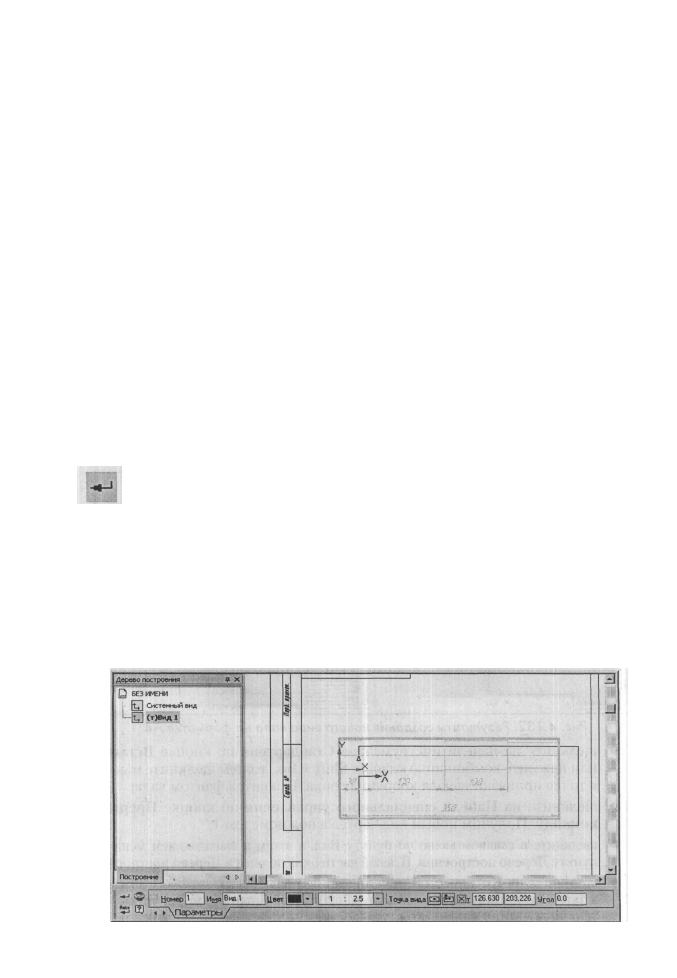

меню по пункту Вид. Появится Панель свойств: Новый вид, показан-

ная на рис. 4.131.

Панель свойств: Новый вид включает ряд полей и кнопок, позволяющих

настроить параметры нового вида.

В поле Номер отображается номер вида, автоматически присвоенный ему

системой, в котором можно ввести и любое другое значение.

В поле Имя отображается имя вида, автоматически присвоенное ему сис-

темой. Если необходимо, можно ввести другое имя вида. Содержимое поля

Имя отображается в Дереве построения чертежа, если оно выведено на

экран.

Раскрывающийся список Цвет позволяет выбрать цвет вида в активном

состоянии.

В поле Масштаб можно ввести произвольный масштаб создаваемого изоб-

ражения в виде отношения любых чисел или выбрать в раскрывающемся

списке масштаб вида из стандартного ряда.

Переключатели Точка вида позволяет выбрать положение базовой точки

вида: Центр габаритного прямоугольника или контура или Начало коорди-

нат вида.

В поле Угол можно также задать угол поворота вида и положение его точ-

ки привязки;

• щелкните в Панели свойств: Новый вид в раскрывающемся списке

Масштаб вида по пункту 1:2.5, а затем нажмите клавишу Enter для

фиксации ввода;

• щелкните в системе переключателей Точка вида по переключателю

Начало координат вида, а затем на форматке в точке привязки начала

координат вида;

Создание нового вида и редактирование параметров вида 475

Рис. 4.7 32. Результаты создания нового вида вала на форматке А4

щелкните на панели инструментов Стандартная по кнопке Вставить

или нажмите комбинацию клавиш Shift + Ins, а затем щелкните мышью

в точке привязки начала координат вида. Появится фантом вала;
щелкните на Панели специального управления по кнопке Прервать

команду. Получим новый вид чертежа под номером 1;

щелкните в главном меню по пункту Вид, а затем в выпадающем меню по

пункту Дерево построения. В левой части окна появится Дерево построения;
щелкните на Компактной панели по кнопке-переключателю Размеры,

а затем по кнопке панели инструментов Линейные размеры установи-

те общую длину вала и его ступеней, чтобы удостовериться в реальных

размерах вала на виде 1. Это состояние системы показано на рис. 4.132.

476 Создание чертежа

4.8.2. Редактирование параметров вида

В процессе создания чертежа может возникнуть ситуация, когда потребуется

редактирование параметров вида: названия, масштаба, местоположение нача-

ла координат. Например, в только что созданном виде вала Вид 1, можно его

несколько сместить вправо, а на левом торце поставить размер диаметра пе-

ровой ступени вал. Для этого:

• щелкните правой кнопкой мыши в Дереве построения по пункту (т)

Вид 1. Этот пункт дерева и Вид i на форматке выделятся зеленым цве-

тов. Одновременно появится контекстное меню;

• щелкните в контекстном меню по пункту Параметры вида, появится

Панель свойств: Новый вид, в которой можно изменить параметры;

• щелкните в Панели свойств: Новый вид по Точке привязки - квадра-

тику с крестиком. В квадратике будет отображена галочка. Это означа-

ет снятие фиксации вида в точке привязки. На указателе курсора мыши

появится фантом вида;

• переместите фантом вида в нужное место. Это состояние системы пока-

зано на рис. 4.133.

• щелкните мышью для фиксирования новой точки привязки;

_j щелкните на Панели специального управления по кнопке Создать

объект, а затем в области вида для снятия выделения с него.

В Панели свойств: Новый вид можно изменить масштаб вида, его имя и

номер, цвет и угол наклона.

4.8.3. Перемещение видов

и компоновка чертежа

Созданные виды можно копировать, вырезать, поворачивать, перемещать.

Рассмотрим некоторые из них. Чтобы переместить вид необходимо его вна-

чале выделить. Для этого можно использовать три способа:

Рис. 4.133. Изменение местоположения начала координат вида

Создание нового вида и редактирование параметров вида 477

Первый способ - рамкой:

• щелкните в главном меню по пункту Выделить, а затем в выпадающем

меню по пункту Рамкой;

• щелкните мышью в двух противоположных углах рамки, которая бы

охватывала весь нужный вид. Вид высветится зеленым цветом;

• нажмите клавишу Esc для прерывания команды выделения рамкой.

Второй способ - с помощью диалогового окна Выберите одно или нес-

колько видов:

• щелкните в главном меню по пункту Выделить, а затем в выпадающем

меню по пункту Вид. Появится всплывающее меню;

• щелкните в всплывающем меню по пункту Выбором ... Появится диало-

говое окно Выберите один или несколько видов, показанное на рис. 4.134.

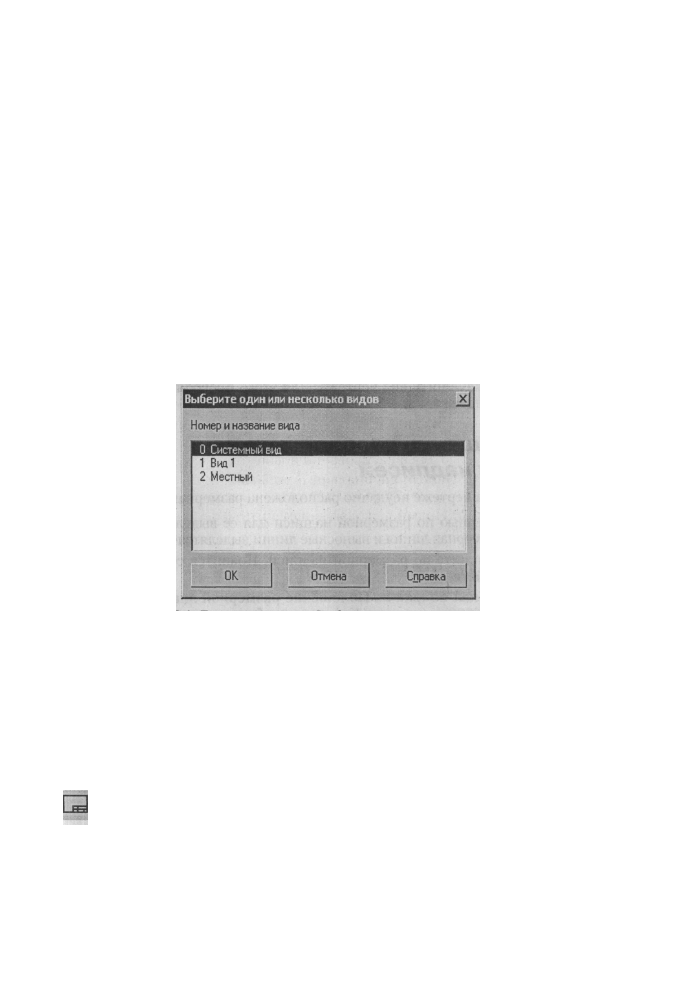

Рис. 4.134. Диалоговое окно Выберите один или несколько видов

• щелкните, например, по виду под названием Местный. Можно, нажав

клавишу Ctrl или Shift, выделить еще несколько видов;

• щелкните в диалоговом окне Выберите один или несколько видов по

кнопке ОК. Система выделит выбранные виды.

Третий способ - с помощью Дерева построения:
• если в окне нет Дерева построения, то щелкните в главном меню по

пункту Вид, а затем в выпадающем меню по пункту Дерево построения.

В левой части главного окна системы появится Дерево построения;

щелкните на панели инструментов Вид по кнопке Показать все -
последней кнопке на панели инструментов;

• щелкните в Дереве построения по виду, например, под названием

(т)Местный. Он будет выделен зеленым цветом.

Для перемещения выделенных видов:

• щелкните мышью по любому из выделенных объектов и, удерживая

кнопку мыши нажатой, переместите указатель мыши, а вместе с ним и

выделенные объекты в нужное место;

478 Создание чертежа

• отпустите левую кнопку мыши. Перемещенные объекты зафиксируют-

ся на новом месте;

• щелкните в пустом месте чертежа для снятия выделения.
В приведенном примере Вид 1 использован для размещения в нем сечения

последней ступени вала со шпоночным пазом. Для сложных чертежей это

один из способов удобного размещения большого числа сечений, разрезов и

местных видов. Кроме того, используя виды можно легко менять их масштаб

и местоположение, что очень важно для правильной компоновки чертежа.

4.9. Окончательное редактирование

чертежа

После оформления чертежа могут быть обнаружены некоторые неточности

или потребность улучшить вид чертежа. Для этого проводят окончательное

редактирование чертежа.

4.9.1. Улучшение расположения

размерных надписей

Например, если на чертеже неудачно расположена размерная надпись:

• щелкните мышью по размерной надписи для ее выделения. Размерная

надпись, размерная линия и выносные линии выделятся зеленым цветом;

• дважды щелкните по размерной надписи. Появится соответствующая

Панель свойств;

• щелкните в ней по кнопке Положение размерной линии и надписи -

кнопке с крестиком внутри. Крестик преобразуется в галочку. Это оз-

начает, что, перемещая курсор, можно изменить местоположение раз-

мерной линии и надписи;

• переместите указатель курсора в новое местоположение размерной линии

или надписи. Фантом размерной линии и надписи изменят свое местопо-

ложение, щелкните мышью для фиксации их нового местоположения;

н

 1 щелкните на Специальной панели управления по кнопке Создать объект.

4.9.2. Удаление лишних объектов на чертеже

Может возникнуть ситуация, когда на чертеже появился лишний объект.

Для удаления лишнего объекта:

• увеличьте область, где расположен лишний объект;
• щелкните по нему мышью для его выделения;
• щелкните правой кнопкой мыши. Появится контекстное меню;
• щелкните в контекстном меню по пункту Вырезать;

• щелкните мышью вне чертежа. Выделенный объект исчезнет с экрана.

Глава 5

Оформление чертежа

на чертеже 480

5.2, Главное окно системы

в режиме Технические

требования 500

5.3. Выпадающие меню

в режиме Технические

требования .501

5*4* Панели инструментов

в режиме Технические

требования 510

5.5. Компактная панель

в режиме Технические

требования 515

5.6* Ввод Технических

требований

на чертеж 518

5.7. Настройка параметров

представления Технических

требований 522

• Простановка обозначений

480 Оформление чертежа

Процесс оформления чертежа включает в себя выбор стиля оформления, соз-

дание элементов оформления и заполнение основной надписи.

Стиль оформления чертежа включает основную надпись, а также внеш-

нюю и внутреннюю рамки. В стиль оформления текстового документа, поми-
мо основной надписи и рамок, входит информация об отступах текста от
внутренней рамки.

Стили оформления графических и текстовых документов хранятся в спе-

циальных системных библиотеках - файлах с расширением *.lyt. Пользова-
тель может редактировать имеющиеся и создавать свои собственные стили
оформления.

В качестве примера оформления чертежа используем созданный в преды-

дущей главе чертеж Ролик. Когда Вы создаете новый чертеж, к нему приме-

няется стиль оформления, действующий по умолчанию для всех создаваемых
чертежей.

5 . 1 . Простановка обозначений
на чертеже

5ш1.1ш Простановка обозначений
шероховатости

Совокупность неровностей, образующих рельеф поверхности независимо от

способа его обработки называют шероховатостью. Шероховатость поверх-

ности регламентируется ГОСТ 2789—73 и ГОСТ 2.309—73. Стандарт уста-

навливает следующие параметры для характеристики шероховатости поверх-

ности:

Ra - среднее арифметическое отклонение профиля;
Rz - высота неровностей профиля по десяти точкам;
Rmax - наибольшая высота неровностей профиля;
Sm - средний шаг неровностей;
S - средний шаг неровностей по вершинам и др.
Установлено 14 классов шероховатости поверхностей. Чем меньше шеро-

ховатость, тем выше класс шероховатости. Классы шероховатости с первого
по пятый, а также классы 13-й и 14-й определяются параметром Rz, все ос-
тальные классы (с шестого по двенадцатый включительно) определяются па-
раметром Ra, символ которого не пишется, а пишется только количественная

характеристика.

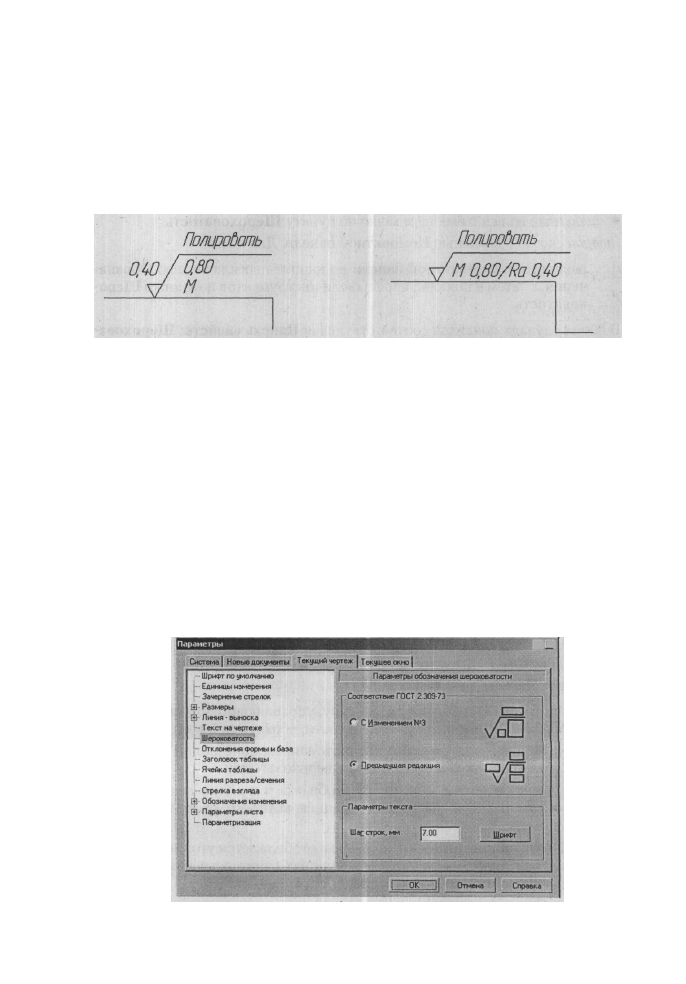

Обозначения шероховатости поверхностей на изображении детали распо-

лагают на линиях контура, выносных линиях или полках линий-выносок.

Наносят знаки шероховатости на изображении в зависимости от расположе-
ния поверхности и наличия полки у знака. При указании одинаковой* шеро-
ховатости для всех поверхностей детали обозначение шероховатости поме-
щают в правом верхнем углу чертежа и на изображение не наносят.

Постановка обозначений на чертеже 481

Есть два способа простановки значений шероховатости.

Первый способ с помощью системы меню. Для этого:

• щелкните в главном меню по пункту Инструменты, а затем в выпадаю-

щем меню по пункту Обозначения. Появится всплывающее меню;

• щелкните во всплывающем меню по пункту Шероховатость.

Второй способ с помощью Компактной панели. Для этого:

щелкните в Компактной панели по кнопке-переключателю Обозна-

чения, а затем в появившейся панели инструментов по кнопке Шеро-

ховатость.

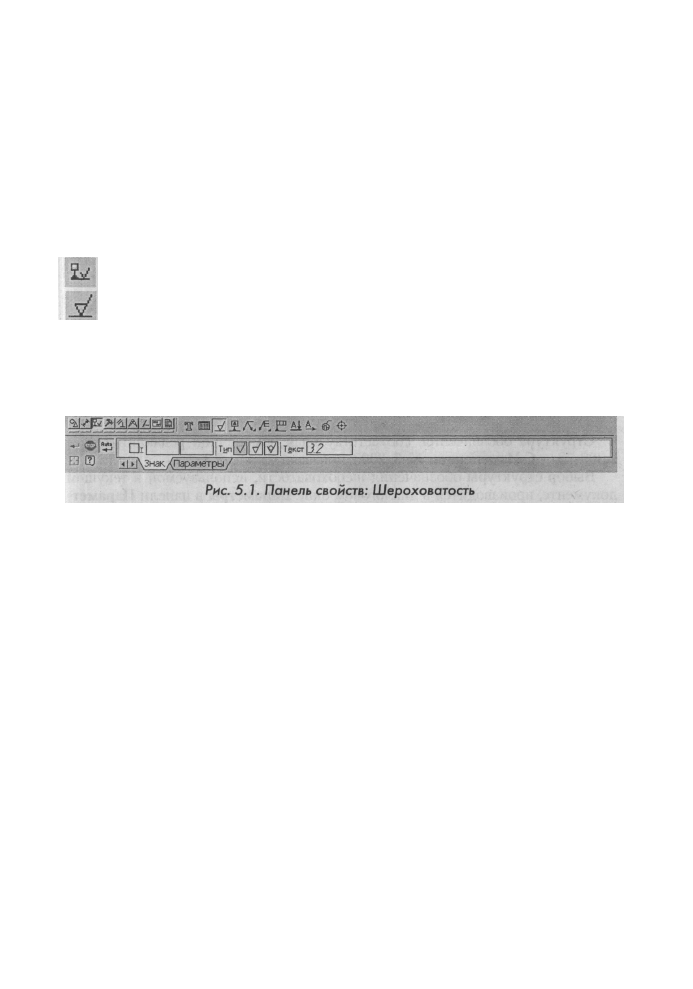

В обоих случаях появится соответствующая Панель свойств: Шерохова-

тость для определения положения, типа знака и текста. Она имеет две вклад-

ки: Знак и Параметры. На рис. 5.1 показаны Компактная панель с активизи-

рованной кнопкой-переключателем Обозначения и кнопкой Шерохова-

тость, а также соответствующая панель инструментов.

В Панели свойств: Шероховатость имеются две вкладки: Знак и Пара-

метры.

На вкладке Знак имеются:

• сдвоенное поле координат точки привязки обозначения шероховатости

или начала линии-выноски (если знак располагается на полке);

• три типа знаков: Без указания вида обработки, С удалением слоя ма-

териала и Без удаления слоя материала;

• поле Текст.

На вкладке Параметры имеются:

• переключатель Обработка по контуру, управляющий формированием

обозначения шероховатости поверхности, образующей контур;

• список Полка, позволяющий выбрать направление полки линии-вы-

носки для простановки обозначения шероховатости;

• поле Длина выноски, в котором отображается длина выноски (при

построении размера, размерная надпись которого располагается на
полке);

• поле Угол наклона выноски, в котором отображается угол наклона вы-

носки к оси X текущей системы координат (при построении размера,
размерная надпись которого располагается на полке);

• список Стрелка, позволяющий выбрать вид стрелки при простановке

обозначения шероховатости на полке линии-выноски.

482 Оформление чертежа

Структура обозначения шероховатости определяется ГОСТ 2.309-73. В

настоящее время существует две редакции этого ГОСТа: Предыдущая и С

Изменением №3. Структура обозначения, соответствующая предыдущей ре-

дакции ГОСТ 2.309-73, показана на рис. 5.2.

Рис. 5.2. Структура обозначения

шероховатости

до изменения № 3, 2003

Рис. 5.3. Структура обозначения

шероховатости

с изменением № 3, 2003

Структура обозначения, соответствующая измененной редакции ГОСТ

2.309-73, - С Изменением № 3, 2003, показана на рис. 5.3.

Выбор структуры обозначения шероховатости, используемой в текущем

документе, производится в диалоговом окне Параметры в панели Парамет-

ры обозначения шероховатости.

Для вызова этого диалогового окна:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой панелью Параметры обозначения шероховатости, показанное

на рис. 5.4.

JLJXJ

Рис. 5.4. Диалоговое окно Параметры с открытой панелью

Параметры обозначения шероховатости















содержание   ..  28  29  30  31   ..
