Компактные панели в режиме создания Спецификации 595

Кнопки вызова команд Спецификация расположены на панели инстру-

ментов Спецификация в правой части Компактной панели.

Панель инструментов Спецификация включает следующий набор кнопок:

^v Управление сборкой...позволяет подключать КОМПАС-документы

1^1 (листы Детали - *.cdw и сборки - *.a3d) к спецификации и отклю-

чать их, а также запускать редактирование подключенных докумен-

тов. Количество документов, одновременно подключенных к специ-

фикации, не ограничено.
Расставить позиции позволяет упорядочить номера позиций после

того, как их порядок нарушился в результате сортировки объектов.
Синхронизировать данные с документами сборки позволяет пере-

дать в листы сборочного чертежа изменения, внесенные в объекты

спецификации.
Показать состав объекта позволяет подсветить объекты, входящие в

состав выделенного объекта спецификации. Перед вызовом команды

необходимо выделить в спецификации объект, состав которого требу-

ется просмотреть.
Показать все объекты включает режим работы, в котором на экране

отображаются все объекты спецификации или объекты таблицы из-

менений. В том числе базовые объекты спецификации, имеющие оди-

наковую текстовую часть (в обычном режиме на экране виден только

первый из одинаковых объектов), а также базовые объекты специфи-

кации, в настройках дополнительных параметров которых выключе-

на опция показа объекта в таблице.
Редактировать состав объекта позволяет изменить состав объектов

|| графического документа, принадлежащих выделенному базовому

объекту спецификации.

Перед вызовом команды выделите в сборочном листе Детали, подклю-

ченные к спецификации, геометрические объекты и линии-выноски,

которые должны войти в состав объекта спецификации. Не снимая

выделения с объектов Детали и не закрывая его, перейдите в окно спе-

цификации и выделите объект спецификации. Далее вызовите коман-

ду Редактировать состав объекта. На экране появится диалоговое ок-

но, в котором необходимо указать, каким образом ввести выделенные

объекты Детали в состав объекта спецификации: добавить их к уже

входящим в состав объекта геометрическим объектам или заменить

входящие в состав объекта геометрические объекты на выделенные.
Добавить базовый объект позволяет создать новый базовый объект в

текущем разделе спецификации. Для быстрого перехода к команде

нажмите клавишу Ins.

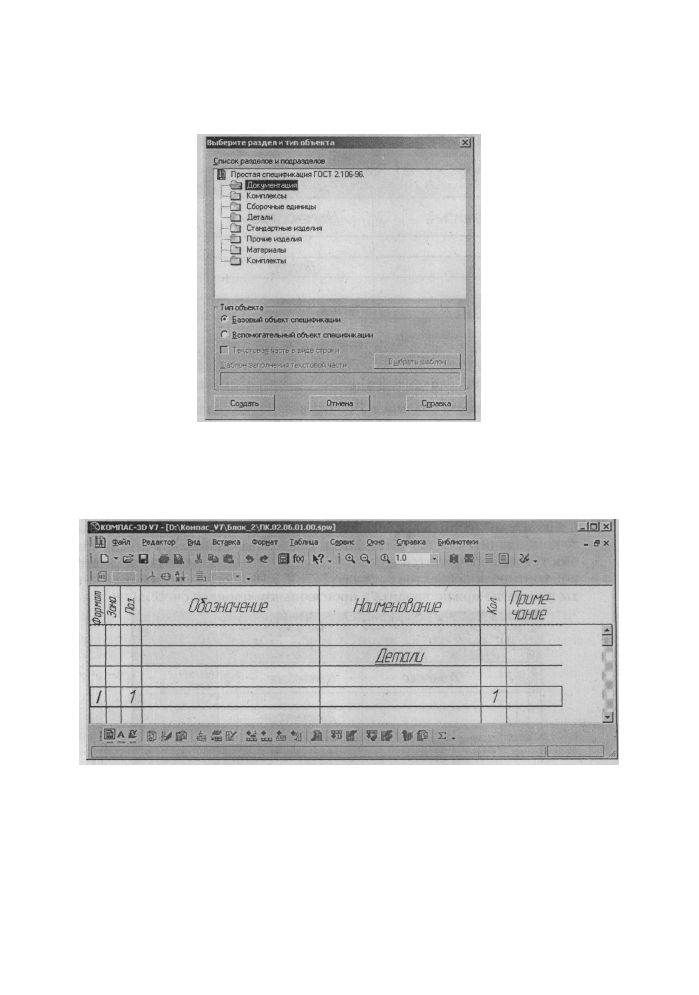

Если спецификация пуста, на экране появится диалоговое окно, в ко-

тором нужно выбрать раздел для нового объекта. Если в специфика-

ции есть хотя бы один объект (а следовательно и раздел), то новый

объект будет вставлен в текущий раздел. Текущим считается раздел,

в котором находится курсор.

596 Создание сборочных чертежей, сборок и спецификаций

Ф Добавить вспомогательный объект позволяет создать новый вспомо-
ЕОЗ гательный объект в текущем разделе спецификации.

Если спецификация пуста, на экране появится диалоговое окно, в ко-

тором нужно выбрать раздел для нового вспомогательного объекта.

Если в спецификации есть хотя бы один объект (а, следовательно и

раздел), то новый вспомогательный объект будет вставлен в текущий
раздел. Текущим считается раздел, в котором находится курсор.

Ф Добавить раздел позволяет создать новый раздел спецификации. В спе-

~~ цификации КОМПАС не допускается наличие раздела, не содержащего

ни одного объекта. Поэтому сразу же после создания раздела в нем воз-
никает новый объект и система переходит в режим ввода текста объекта.

afg^ Добавить исполнения позволяет создать в текущем разделе несколь-

-02 ко объектов спецификации, отличающихся от выделенного объекта

спецификации наличие^ суффикса (01, 02, 03 и т.д.) в обозначении.

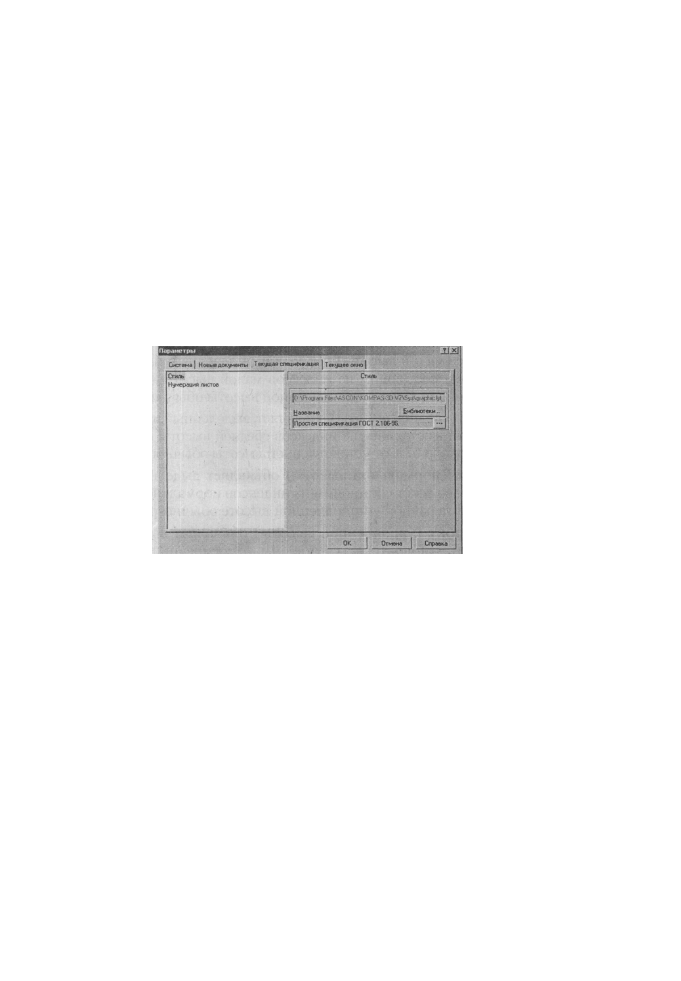

Р| Настройка спецификации вызывает на экран диалоговое окно наст-

J S - ройки текущей спецификации. Настройка спецификации распрост-

раняется на саму спецификацию и подключенные к ней графические
документы (сборочные чертежи).

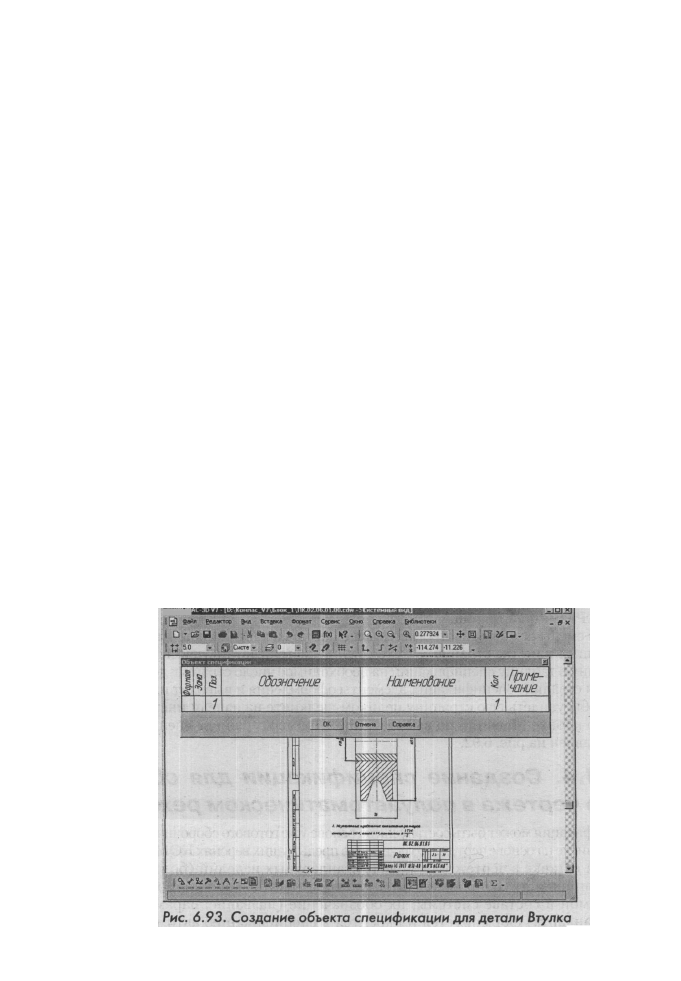

Щ Добавить объект спецификации позволяет создать в документе (лис-

те Детали, фрагменте или модели) объект для последующего его пе-
реноса в подключенную спецификацию.

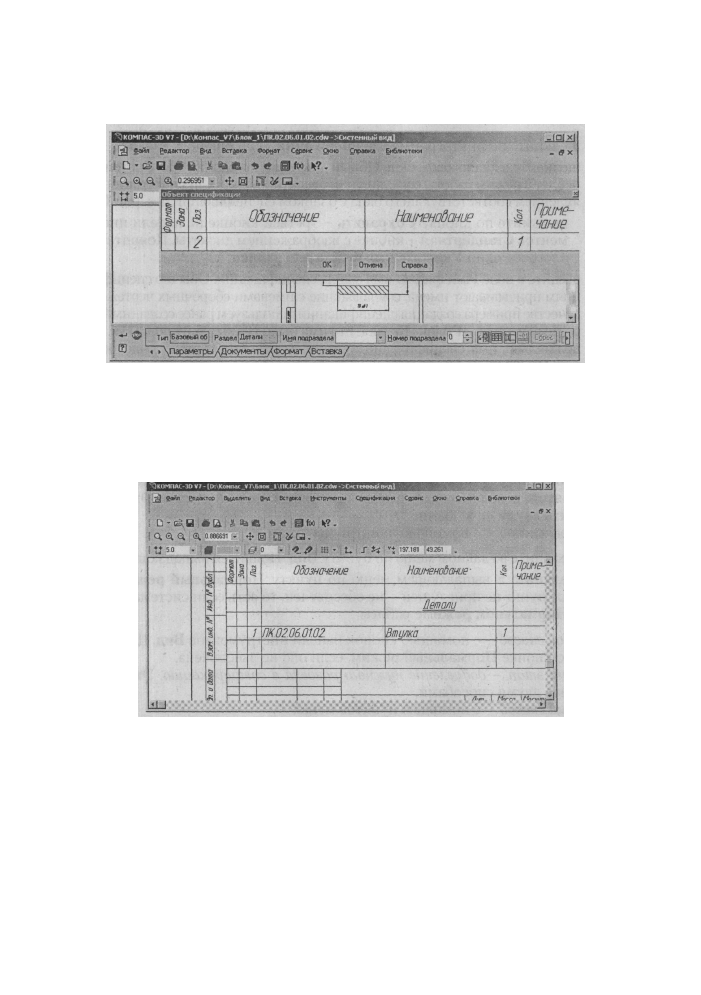

Редактировать объекты спецификации позволяет перейти в режим
редактирования объектов спецификации внутри документа (Детали,
фрагмента или модели). При этом появляется окно подчиненного ре-
жима работы со спецификацией. В нем можно просмотреть и отре-
дактировать объекты спецификации, принадлежащие текущему до-
кументу. Изменения, произведенные в подчиненном режиме, можно

впоследствии передать в связанную с документом спецификацию.

Добавить внешний объект спецификации позволяет создать в доку-
менте (листе Детали, фрагменте или модели) объект для последующе-
го его переноса в подключенную спецификацию. При этом появляется
окно, оформленное в виде строки бланка спецификации, в котором
можно ввести текстовую часть объекта спецификации, а также перейти

к вводу дополнительных параметров нового объекта спецификации.
Редактировать внешние объекты спецификации позволяет перейти
в режим редактирования внешних объектов спецификации. При этом
появляется окно подчиненного режима работы со спецификацией, в
котором можно просмотреть и отредактировать внешние объекты
спецификации, принадлежащие текущему документу-сборке. После
сохранения текущей сборки изменения ее внешних объектов будут
переданы во все сборки, в которые она входит в качестве подсборки.

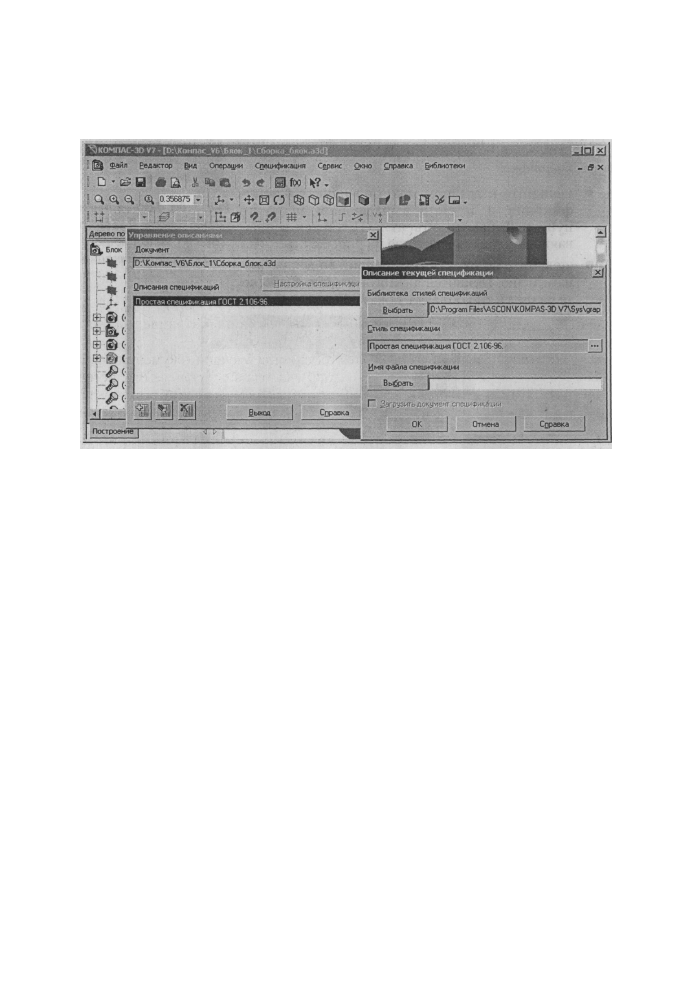

Управление описаниями спецификаций вызывает на экран диалого-

вое окно Управления описаниями.

Компактные панели в режиме создания Спецификации 597

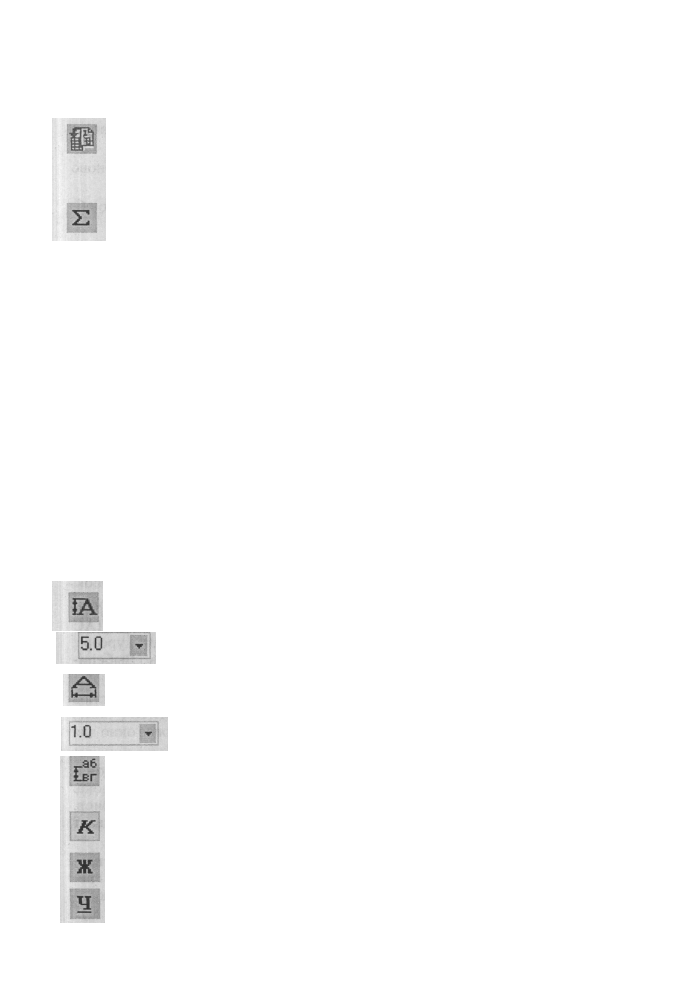

Синхронизировать данные передает изменения объектов специфика-

ции из чертежа или модели в подключенную к этому документу спе-

цификацию. Спецификация, в которую передаются изменения, мо-

жет быть не загружена в момент синхронизации.
Сложить значения в колонках... позволяет вычислить сумму значе-

ний в тех дополнительных колонках и колонках бланка специфика-

ции, при настройке которых включена опция сложения значений. С

помощью этой команды можно подсчитать массу или стоимость сбо-

рочной единицы (при условии, что в дополнительную колонку каждо-

го объекта - сборки, детали и т.д. - введена его масса или стоимость).

6.72.2. Компактная панель с открытой па-

нелью Форматирование

Компактная панель с активной кнопкой-переключателем Форматирование
показана на рис. 6.78.

Ш^Ш i GOSTtype * IA 5.0 * £, 1.0 ^ Й 7.0 | [^ Ж Ч | £ - \\Ш Ш Ш Ш | 1=

Рис. 6.78. Компактная панель с активной кнопкой Форматирование

Для выхода из команды, введенной кнопкой на инструментальной панели,

щелкните по кнопке Прервать команду на Панели специального управления

или нажмите клавишу Esc.

Панель инструментов Форматирование включает следующий набор кнопок:

^ ^ Шрифт раскрывающийся список, из которого можно выб-

рать шрифт выделенного или набираемого текста.

Высота символов выводит на экран диалоговое окно Параметры

шрифта, в котором можно произвести настройки параметров шрифта.

Высота символов раскрывающийся список для выбора высо-

ты символа.

Сужение символов выводит на экран диалоговое окно Параметры

шрифта, в котором можно произвести сужение символов выделенно-

го или набираемого текста.

Сужение раскрывающийся список для сужения символа.
Шаг строк выводит на экран диалоговое окно Параметры аб-

заца, в котором можно обеспечить управление шагом строк

текста в текущем или выделенных абзацах.

Курсив назначает или отменяет курсивное начертание выделенного

или набираемого заново текста.
Полужирный назначает или отменяет жирное начертание выделен-

ного или набираемого заново текста.
Подчеркнутый назначает или отменяет подчеркивание выделенного

или набираемого заново текста.

598 Создание сборочных чертежей, сборок и спецификаций

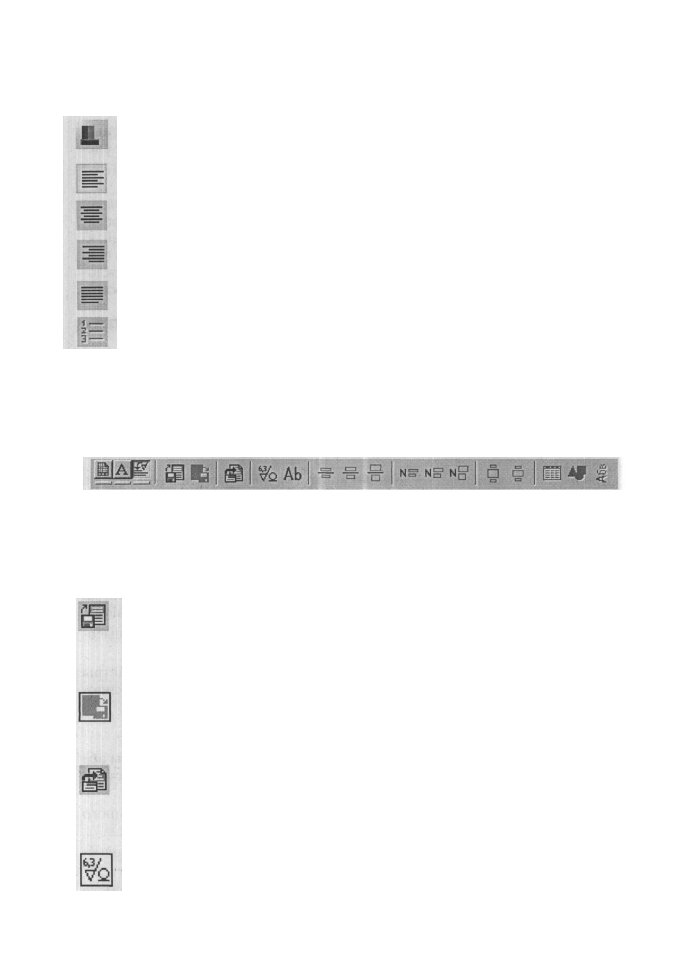

Цвет текста вызывает панель для выбора цвета символов выделенно-
го или набираемого заново текста.
Выровнять влево выравнивает выделенные или набираемые заново
абзацы текста по левому краю.

Центрировать выравнивает выделенные или набираемые заново аб-
зацы текста по центру.
Выровнять вправо выравнивает выделенные или набираемые заново

абзацы текста по правому краю.
Выровнять по ширине выравнивает выделенные или набираемые за-

ново абзацы текста по ширине.
Установить нумерацию устанавливает или отменяет нумерацию вы-

деленных или набираемых заново абзацев.

6.12.3. Компактная панель с открытой па-

нелью Вставка в текст

Компактная панель с активной кнопкой-переключателем Вставка в текст

показана на рис. 6.79.

Рис. 6.79. Компактная панель с активной кнопкой Вставка в текст

Для выхода из команды, введенной кнопкой на инструментальной панели,

щелкните по кнопке Прервать команду на Панели специального управления

или нажмите клавишу Esc.

Панель инструментов Вставка в текст включает следующий набор кнопок:

Файл...позволяет вставить блок текста - содержимое внешнего фай-

ла *.txt или файла в формате текстового документа КОМПАС

(*.kdw) в текущий документ, начиная с текущей позиции курсора.

После вызова команды на экран выводится диалоговое окно Выбери-

те файл для открытия.

Сохранить блок позволяет сохранить выделенный фрагмент текста в

отдельном файле в формате текстового документа КОМПАС (*.kdw)

или текстового файла (*.txt). Вызывает на экран диалоговое окно для

задания имени файла для записи блока.
Вставить текстовый шаблон позволяет открыть текстовый шаблон и

скопировать в набираемый текст нужные разделы из этого шаблона.

Одновременно могут быть открыты несколько различных шаблонов.

Каждый шаблон отображается в своем собственном окне. Вызывает

на экран окно Библиотекаря текстовых шаблонов.
Спецзнак... вызывает на экран диалоговое окно Спецзнак, которое поз-

воляет вставлять в текст (начиная с текущего положения курсора) спе-

циальные знаки, отсутствующие в обычных наборах шрифтов (знак ди-

аметра, различные символы для технологических обозначений и т.д.).

Компактные панели в режиме создания Спецификации 599

Символ вызывает диалоговое окно Символ, которое позволяет встав-

лять в текст (начиная с текущего положения курсора) символы, не-
доступные для ввода с клавиатуры.

Вставить дробь (малой высоты) объявляет, выделенный или набира-
емый заново текст, дробью малой высоты (с высотой шрифта, равной
около 45% от установленной высоты обычного текста).
Вставить дробь (средней высоты) объявляет, выделенный или наби-

раемый заново текст, дробью средней высоты (с высотой шрифта,

равной около 67% от установленной высоты обычного текста).
Вставить дробь (нормальной высоты) объявляет, выделенный или
набираемый заново текст, дробью нормальной высоты (с высотой
шрифта, равной установленной высоте обычного текста).
Вставить индекс (малой высоты) объявляет выделенный или набира-
емый заново текст состоящим из индексов малой высоты (с высотой
шрифта равной около 45% от установленной высоты обычного текста).
Вставить индекс (средней высоты) объявляет, выделенный или набира-

емый заново текст, состоящим из индексов средней высоты (с высотой

шрифта равной около 67% от установленной высоты обычного текста).
Вставить индекс (нормальной высоты) объявляет выделенный или
набираемый заново текст состоящим из индексов нормальной высоты

(с высотой шрифта равной установленной высоте обычного текста).
Вставить надстроку (увеличенной высоты) объявляет выделенный
или набираемый заново текст состоящим из основания с над- и
подстрокой (высота шрифта основания увеличена и составляет около

150% от установленной высоты обычного текста).

Вставить надстроку (нормальной высоты) объявляет, выделенный
или набираемый заново текст, состоящим из основания с над- и
подстрокой (высота шрифта основания равна установленной высоте
обычного текста).
Таблица позволяет вставить в текст (начиная с текущего положения
курсора) таблицу произвольной структуры. Вызывает на экран диалого-
вое окно, в котором следует назначить параметры создаваемой таблицы.
Вставить фрагмент позволяет вставить в текст (начиная с текущего
положения курсора) чертеж или фрагмент КОМПАС. Вызывает на
экране диалоговое окно, в котором нужно выбрать имя файла. Затем
следует задать параметры вставки чертежа или фрагмента в текст.

Вставить вертикальный текст позволяет вставить в таблицу (начи-
ная с текущего положения курсора) вертикально расположенные
строки текста. В текущей позиции курсора открывается прямоуголь-
ное поле ввода текста. После того, как текст (он может состоять из
нескольких строк) введен, щелкните левой кнопкой мыши за преде-
лами поля ввода - текст будет размещен вертикально.

600 Создание сборочных чертежей, сборок и спецификаций

6.13. Настройка изображения объек-

тов Спецификации

Настройка изображения объектов Текущей Спецификации производится с

использованием диалогового окна Параметры с открытой вкладкой Текущая

Спецификация. Для настройки параметров изображения объектов Текущей

Спецификации:

• щелкните в главном меню по пункту Сервис. Появится выпадающее меню;
• щелкните в выпадающем меню по пункту Параметры. Появится диало-

говое окно Параметры с открытой вкладкой Текущая Спецификация,
показанное на рис. 6.80.

Рис. 6.80. Диалоговое окно Параметры с открытой вкладкой Текущая

Спецификация и панелью Стиль

В левой части вкладки располагаются элементы, щелчок по которым вы-

зывает соответствующую панель. В правой части в зависимости от выбранно-

го элемента появляется соответствующая панель, на которой можно устано-

вить нужные параметры.

6.13.1. Настройка стиля Спецификации

Для настройки стиля Спецификации:

• щелкните в главном меню по пункту Сервис, а затем выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущая Спецификация;

• щелкните по пункту Стиль. В правой части появится панель Стиль;
• щелкните по кнопке справа в раскрывающемся списке Название. Появит-

ся диалоговое окно Выберите стиль оформления, показанное на рис. 6.81.

Диалоговое окно Выберите стиль оформления позволяет выбрать из мно-

гочисленного списка оформления спецификации нужный вам стиль. Выбе-

рите стиль Простая спецификация ГОСТ 2.106-96. Этот стиль лежит в биб-

лиотеке, полный путь к которой, показан в поле просмотра.

Настройка изображения объектов Спецификации 601

ill

Рис. 6.81. Диалоговое окно Выберите стиль оформления

б. 73.2. Настройка нумерации листа

Для настройки нумерации листа:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущая Спецификация;

• щелкните по пункту Нумерация листов. В правой части появится па-

нель Нумерация листа, показанная на рис. 6.82.

Диалоговое окно Параметры с открытой вкладкой Текущая Специфика-

ция и панелью Нумерация листов позволяет задать правила заполнения граф

основной надписи Количество листов и Номер листа.

РИС. 6.82. Диалоговое окно Параметры с открытой вкладкой Текущая

Спецификация и панелью Нумерация листов

602 Создание сборочных чертежей, сборок и спецификаций

Включение опции Автоматическая нумерация листов обеспечивает автома-

тическое присвоение порядковых номеров листам документа. Если опция вык-
лючена, то в поле основной надписи Номер листа в текущем документе не запол-

няется. Вы можете ввести произвольный номер для каждого листа документа.

В поле Номер первого листа указывается номер первого листа, с этого но-

мера начнется автоматическая нумерация. По умолчанию он равен единице.
Bbi можете ввести или задать счетчиком нужное значение. Поле доступно при
включенной опции Автоматическая нумерация листов.

При включенной опции Автоматическое определение автоматически

подсчитывается количество листов документа. Если опция включена, рассчи-
танное количество листов документа будет введено в поле Количество лис-

тов основной надписи.

Опция Предопределенное включается тогда, когда текущий документ являет-

ся частью другого документа и должен состоять из заданного количества листов.

Вы можете ввести иЛи задать счетчиком нужное значение. Если опция включена,

заданное количество листов документа будет введено в поле Количество листов
основной надписи вместо фактического количества листов текущего документа

После завершения настройки нумерации страниц щелкните по кнопке ОК.

Для выхода из диалога без сохранения изменений щелкните по кнопке Отмена.

6.14. Создание спецификации

Основной подход, реализованный в модуле создания спецификаций заключает-

ся в том, что конструктор без больших затрат труда создает объекты специфика-
ции по мере разработки чертежей деталей и сохраняет их как внутренние объек-
ты спецификаций в файле чертеж детали. Необходимые данные для формиро-
вания спецификаций накапливаются во время работы над документами и они
позволяют осуществить автоматическое формирование спецификации сбороч-

ного чертежа в процессе их построения. Оформление типов поставляемых в сос-
таве системы спецификаций и правила их заполнения (состав бланка, нумера-
ция позиций и сортировка строк, названия разделов и т.д.) соответствуют стан-
дарту (конкретные номера ГОСТ указаны в названиях стилей спецификаций).

Перед созданием спецификаций необходимо вначале подключить соотве-

тствующее описание спецификаций.

6.14.1. Подключение описания спецификаций

Описание спецификаций - это список имен файлов спецификаций, подклю-
ченных к документу (листу чертежа или модели), и стилей этих спецификаций.

Для фрагмента описание спецификаций включает только список стилей

спецификаций. Это связано с тем, что фрагмент непосредственно к специфи-
кации не подключается, но в нем можно создавать объекты спецификации.

Для подключения описания спецификации в сборочном чертеже или сборке:

• щелкните в главном меню по пункту Спецификация. Появится выпа-

дающее меню;

Создание спецификации 603

Рис. 6.83. В окне сборочного чертежа диалоговые окна Управление описаниями и

Описание текущей спецификации

• щелкните в выпадающем меню по пункту Управление описания-

ми спецификаций. Появится диалоговое окно Управление описа-
ниями;

• щелкните в диалоговом окне по кнопке Добавить описание - кнопке,

расположенной в левом нижнем углу диалогового окна. Появится диа-
логовое окно Описание текущей спецификации; Это состояние систе-
мы показано на рис. 6.83.

• щелкните в диалоговом окне Описание текущей спецификации по

кнопке ОК, так как в нем установлена нужная для нас спецификация.
Активизируется диалоговое окно Управление описаниями и в нем по-
явится нужное нам описание спецификации - Простая спецификация

ГОСТ 2106-96;

• щелкните в диалоговом окне по кнопке Выход.

На этом этап подключения описания спецификации закончен.

Далее можно переходить к созданию разделов спецификации в процессе

создания чертежа детали, модели, сборочного чертежа или сборки.

6.14.2. Создание раздела спецификации в
файле чертежа детали

Создания раздела (объекта) спецификации в файле чертежа детали включает в

себя несколько этапов.

Первый этап - открытие чертежа, в котором предполагается создать раз-

дел спецификации, допустим чертеж Втулка.

604 Создание сборочных чертежей, сборок и спецификаций

Второй этап - добавление раздела спецификации

в файл чертежа:

• щелкните в главном меню по пункту Специ-

фикация, а затем в выпадающем меню по

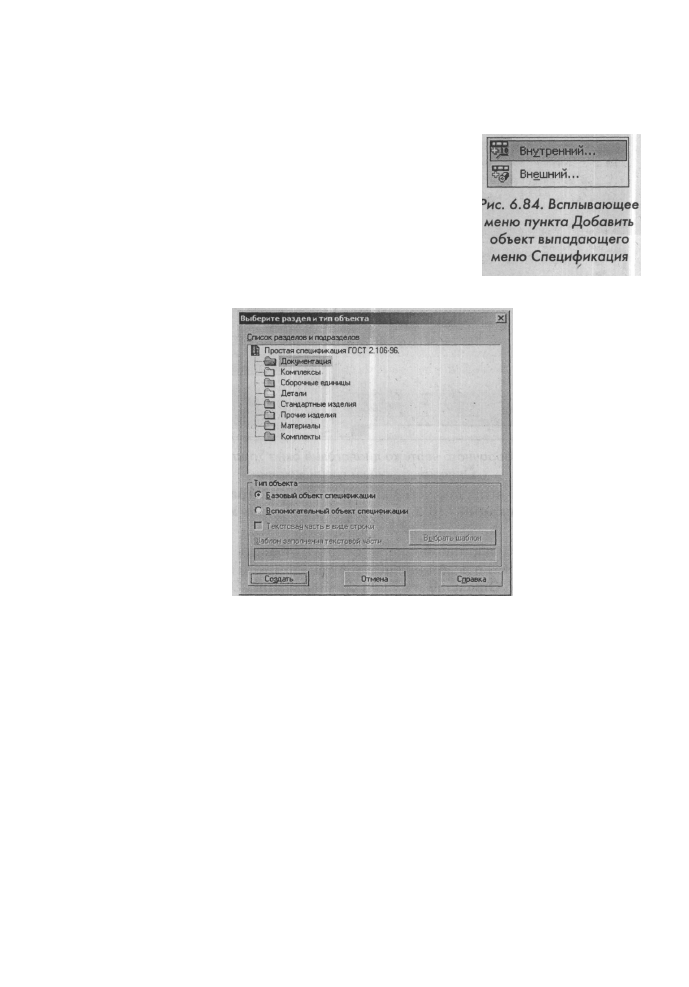

 Рис

- 6.84. Всплывающее

пункту Добавить объект.... Появится всплы-

вающее меню, показанное на рис. 6.84.

• щелкните по пункту Внутренний во всплываю-

щем меню. Появится диалоговое окно Выбери-

те раздел и тип объекта, показанное на рис. 6.85.

Рис. 6.85. Диалоговое окно Выберите раздел и тип объекта

• щелкните в диалоговом окне Выберите раздел и тип объекта по разделу

Детали, а затем по кнопке Создать. В окне чертежа появится пустая стро-

ка бланка спецификации и соответствующая Панель свойств: Добавить

объект спецификации, показанные на рис. 6.86.

• ведите в ячейку Обозначение - обозначение детали Втулка -

ПК.02.06.01.02;

• ведите в ячейку Наименование - название детали - Втулка. Если надо,

то можно ввести дополнительную информацию в ячейке Примечание;

• щелкните по кнопке ОК. Объект спецификации будет добавлен в файл

детали.

Третий этап - просмотр объекта спецификации. Для этого:

• щелкните в главном меню по пункту Спецификация, а затем в выпада-

ющем меню по пункту Спецификация на листе. Появится всплываю-

щее меню с двумя пунктами Показать и Размещение;

• щелкните по пункту Показать. Тут же над штампом в чертеже появит-

ся заполненный раздел спецификации, а перед пунктом Показать во

всплывающем меню появится галочка. Повторный щелчок по пункту

Создание спецификации 605

РИС. 6.86. Пустая строка бланка спецификации и соответствующая Панель свойств:

Добавить объект спецификации на чертеже детали

Показать удаляет раздел спецификации из чертежа. В качестве примера

показан созданный объект спецификации в чертеже Втулка, рис. 6.87.

Этот просмотр нужен лишь для того, чтобы убедиться, создан ли для дан-

ной детали объект спецификации.

Рис. 6.87. Показ добавленного в чертеж объекта спецификации

в. 14.3. Создание спецификации в сборочном

чертеже в ручном режиме

Создание спецификации в сборочном чертеже в ручном режиме включает
несколько этапов.

Первый этап - создание нового документа в режиме работы системы Спе-

цификация. Для этого:

• щелкните по кнопке Создать - первой кнопке на панели инструментов

Стандартная или нажмите комбинацию клавиш Ctrl + N. Появится ди-

алоговое окно Новый документ;

606 Создание сборочных чертежей, сборок и спецификаций

• щелкните по пиктограмме Спецификация, если она не выделена;
• щелкните в диалоговом окне Новый документ по кнопке ОК. Система пе-

рейдет в режим работы создания или редактирования Спецификации с по-

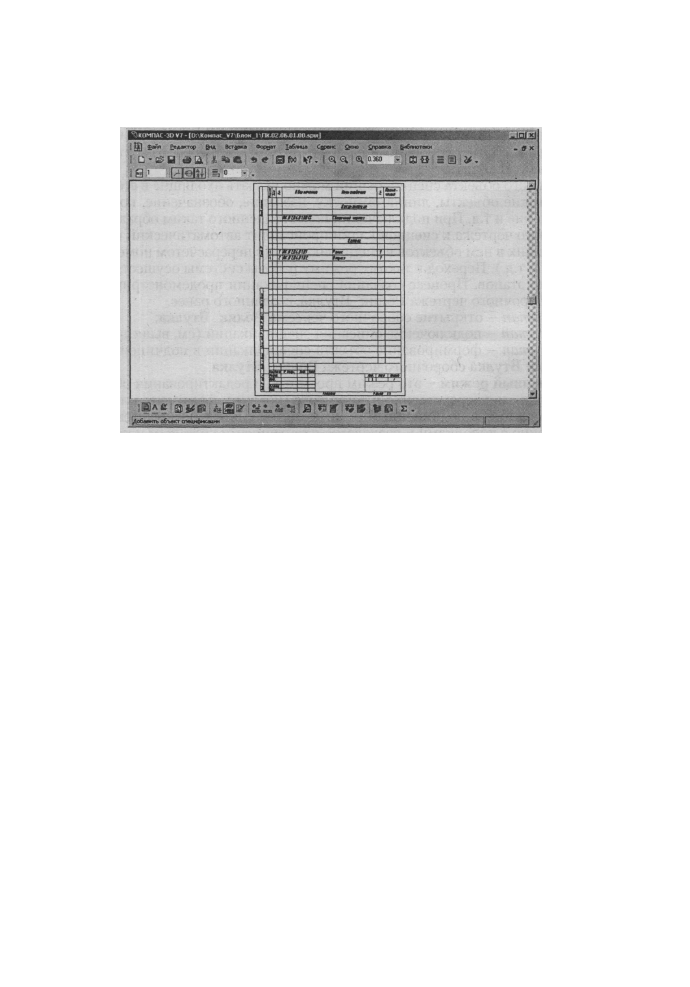

явлением соответствующего окна с бланком спецификации (см. рис. 6.66);

щелкните по кнопке Сохранить - третьей кнопке на панели инстру-
ментов Стандартная - кнопке с изображением дискеты. Появится ди-
алоговое окно Укажите имя файла для записи;

• введите в поле Имя файла: имя файла спецификации. Обычно специфика-

циям присваивают имена, совпадающие с именами сборочных чертежей. В

качестве примера создания спецификации используем ранее созданный сбо-

рочный чертеж - Ролик_Втулка. Его имя было nK.02.06.01.00.CDW. Сле-

довательно, имя спецификации к этому сборочному чертежу будет иметь

имя ПК.02.06.01.00., но с расширением .spw. Такое расширение имеют все

спецификации в системе KOMI1AC-3D;

• щелкните по кнопке ОК. Появится диалоговое окно Информация о до-

кументе. Можно его не заполнять, а щелкнуть по кнопке ОК.

Бланк спецификации с заданным именем в масштабе 1 предстанет перед

разработчиком.

Второй этап - установка Нормального режима работы системы. Без ус-

тановки этого режима создать разделы спецификации не удастся. Это можно

выполнить двумя способами.

Первый способ - с помощью пунктов меню:

• щелкните в главном меню по пункту Вид. Появится выпадающее меню;
• щелкните в выпадающем меню по пункту Нормальный режим, если

этот пункт не приглушен - не обесцвечен, то есть если система не была

в Нормальном режиме работы.

Второй способ - с помощью кнопок панели инструментов Вид. Щелкните

на ней по кнопке Нормальный режим, если она не выключена.

Третий этап - добавление нужного раздела в спецификацию. Это можно

выполнить двумя способами.

Первый способ - с помощью пунктов меню:

• щелкните в главном меню по пункту Вставка. Появится выпадающее меню;
• щелкните в выпадающем меню по пункту Раздел.

Второй способ - с помощью кнопок Компактной панели:

• щелкните в Компактной панели по кнопке-переключателю Спецификация.

Появится в Компактной панели соответствующая панель инструментов;

• щелкните в этой панели инструментов по кнопке Добавить объект спе-

цификации.

В обоих случаях появится диалоговое окно Выберите раздел и тип объек-

та, показанное на рис. 6.88.

• щелкните в диалоговом окне Выберите раздел и тип объекта по нуж-

ному разделу, например, Детали, а затем по кнопке Создать.

Создание спецификации 607

Рис. 6.88. Диалоговое окно Выберите раздел и тип объекта

В бланке спецификации появится выбранный раздел, а ее первая строка

станет доступной для ввода соответствующей информации. Это состояние

системы показано на рис. 6.89.

Рис. 6.89. Бланк спецификации с введенным разделом Детали

Появится мигающий курсор. Введите нужную информацию, например, та-

кую, которая на рис. 6.90.

Строка, относящаяся к конкретному объекту спецификации, так и называ-

ется Объект. Для перехода от одного столбца к другому в строке ввода дан-

ных используйте клавишу Tab. Для подтверждения ввода данных об объекте

щелкните мышью в любом свободном месте спецификации или нажмите

комбинацию клавиш Ctrl + Enter.

608 Создание сборочных чертежей, сборок и спецификаций

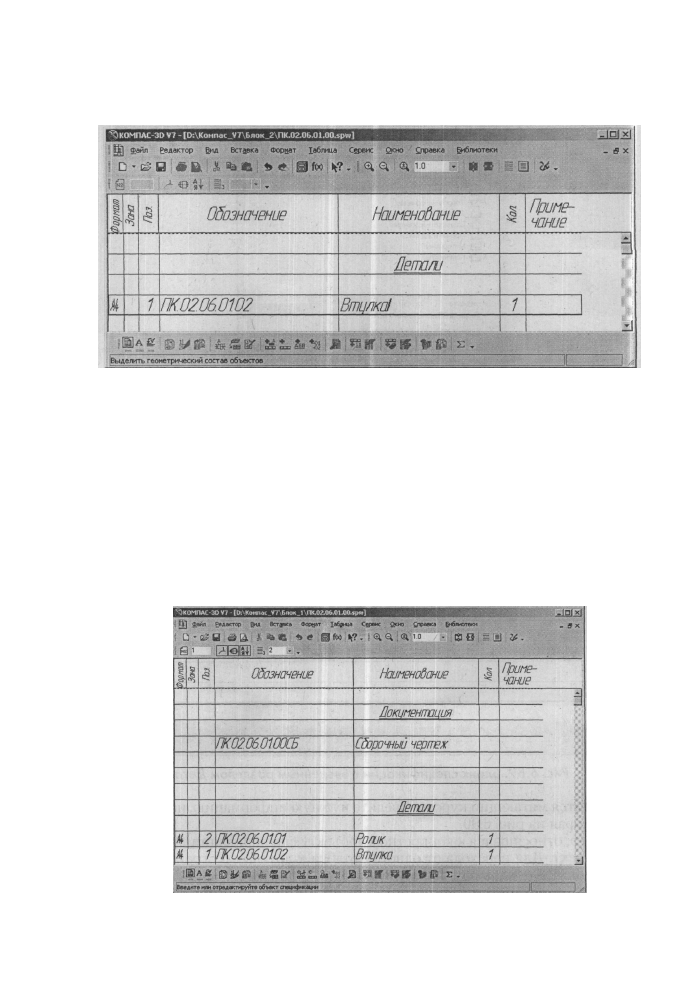

РИС. 6.90- Бланк спецификации с введенным объектом

Для ввода еще одного объекта - Ролика в текущий раздел Детали:

• щелкните в главном меню по пункту Вставка, а в выпадающем меню по

пункту Базовый объект или щелкните на Компактной панели по кноп-

ке Добавить базовый объект. Курсор тут же установится в следующую

строчку раздела Детали;

• введите в следующую строку данные, относящиеся к детали Ролик;
• щелкните мышью в любом свободном месте спецификации или нажми-

те комбинацию клавиш Ctrl + Enter. Введенные данные для детали Ро-

лик тут же переместятся в начало раздела. Это результат автоматичес-

кой сортировки объектов согласно ГОСТ 2.108-96. За счет этого объек-

ты в разделы можно вводить в произвольном порядке.

РИС. 6.91. Бланк спецификации с введенным вторым объектом в разделе Детали и

нового раздела Документация

Создание спецификации 609

Рис. 6.92. Пример страницы спецификации

При необходимости, редактирования каких-либо данных строки щелкни-

те дважды по строке и выполняйте процесс редактирования. Только после ре-
дактирования не забудьте щелкнуть по кнопке Создать объект на Панели
специального управления.

Аналогичным образом создайте раздел Документация и введите данные,

например, о сборочном чертеже. После этого система автоматически расста-
вит разделы согласно ГОСТ. Это состояние систем представлено на рис. 6.91.

Таким образом, ручной способ заполнения спецификации выполняется в

Нормальном режиме, а вот для заполнения основной надписи используется
режим Разметка страниц.

Для смены режима работы системы щелкните на панели инструментов Вид

по кнопке Разметка страниц. В этом режиме система автоматически делит за-
полненную таблицу спецификаций на необходимое число страниц, добавляет к
каждой странице спецификации элементы оформления и выводит их на экран.

Чтобы увидеть всю страницу целиком щелкните на панели инструментов

Вид по кнопке Масштаб по высоте листа. Пример страницы спецификации
представлен на рис. 6.92.

6.14.4. Создание спецификации для сбороч-
ного чертежа в полуавтоматическом режиме

Спецификация может быть составлена на основе уже готового сборочного чертежа
(в том числе на основе чертежа, созданного в предыдущих версиях КОМПАС-ЗБ).

При вставке в чертеж или модель стандартных изделий (болтов, шайб,

подшипников, трубопроводов и т.д.) из конструкторской библиотеки, пос-
тавляемой в составе системы, их обозначение (название, параметры, но-

мер стандарта) формируется и вносится в спецификацию автоматически.

610 Создание сборочных чертежей, сборок и спецификаций

При этом осуществляется двунаправленная ассоциативная связь между спе-

цификацией и соответствующими ей документами. Но перед этим эту связь

необходимо установить.

Для каждого объекта спецификации можно указать входящие в его состав

геометрические объекты, линию-выноску, название, обозначение, количест-

во, примечание и т.д. При подключении подготовленного таким образом лис-

та сборочного чертежа к спецификации происходит автоматический перенос

существующих в нем объектов в спецификацию (с перерасчетом номеров по-

зиций, зон и т.д.). Переход к такому режиму работы системы осуществляется

в несколько этапов. Процесс создания спецификации продемонстрируем на

примере сборочного чертежа Ролик_Втулка, созданного ранее.

Первый этап - открытие сборочного чертежа Ролик_Втулка;

Второй этап - подключение описания спецификаций (см. выше);

Третий этап - формирование объекта спецификации в подчиненном ре-

жиме детали Втулка сборочного чертежа Ролик_Втулка.

Подчиненный режим - это режим просмотра и редактирования объектов

спецификации непосредственно в документе (чертеже, фрагменте или моде-

ли). При переходе в подчиненный режим работы системы открывается спе-

циальное окно с колонками и разделами, идентичными колонкам и разделам

спецификации. Для перехода в подчиненный режим:

• щелкните в главном меню по пункту Спецификация, а затем в выпада-

ющем меню по пункту Добавить объект или щелкните в Компактной

по кнопке-переключателю Спецификация, а затем по кнопке Добавить

объект спецификации. В обоих случаях появится диалоговое окно Вы-

берите раздел и тип объекта;

• щелкните в диалоговом окне Выберите раздел и тип объекта по пунк-

ту Детали, а затем по кнопке Создать. Появится пустой объект специ-

фикации для детали Втулка, показанный на рис. 6.93.

КШиШ
