Создание листового тела с разомкнутым эскизом 627

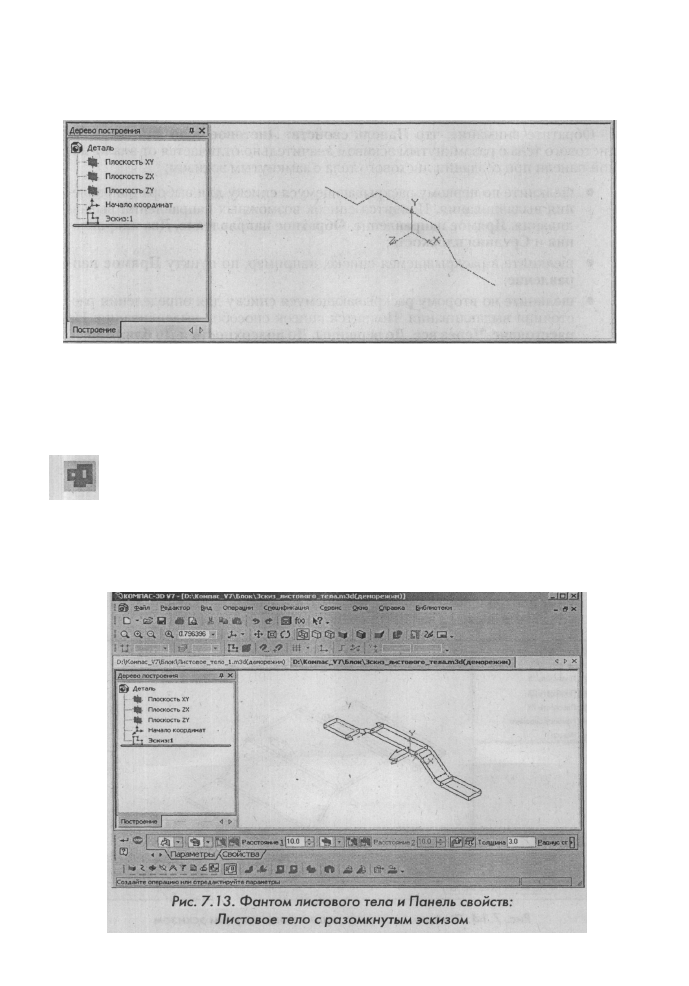

Рис. 7.12. Пример разомкнутого эскиза для построения листового тела, представ-

ленный в изометрии XYZ

• эскиз может состоять только из отрезков и дуг окружностей;
• отрезки могут соединяться с дугами только в точках касания.

Для построения листового тела:

щелкните в Дереве построения по Эскизу: 1 для создания листового

тела. Пункт Эскиз: 1 в Дереве построения и сам эскиз выделятся зеле-

ным цветом. Одновременно кнопка Листовое тело - станет доступ-

ной (активизируется) в Компактной панели на панели инструментов;

• щелкните в Компактной панели по кнопке Листовое тело. Появится

соответствующая Панель свойств: Листовое тело. Возможное состоя-

ние системы показано на рис. 7.13.

628 Создание листовых деталей

Обратите внимание, что Панель свойств: Листовое тело для создания

листового тела с разомкнутым эскизом значительно отличается от аналогич-

ной панели при создании листового тела с замкнутым эскизом;

• щелкните по первому раскрывающемуся списку для выбора направле-

ния выдавливания. Появится список возможных направлений выдав-

ливания: Прямое направление, Обратное направление, Два направле-

ния и Средняя плоскость;

• щелкните в раскрывшемся списке, например, по пункту Прямое нап-

равление;

• щелкните по второму раскрывающемуся списку для определения рас-

стояния выдавливания. Появится список способов выдавливания: На

расстояние, Через все, До вершины, До поверхности и До ближайшей

поверхности;

• щелкните в раскрывшемся списке, например, по пункту На расстоя-

ние. Появятся соответствующие этому пункту элементы управления;

• щелкните дважды в поле Расстояние!, введите значение расстояния,

например, 60, а затем нажмите клавишу Enter для фиксации ввода. Мож-

но ввести значение расстояния и с помощью кнопок поля Расстояние 1;

• щелкните дважды в поле Толщина, введите толщину слоя добавляемо-

го материала (толщину листового тела), например 2 и нажмите клави-

шу Enter;

• щелкните дважды в поле Радиус сгиба, введите значение внутреннего

радиуса для сгибов, соответствующих углам контура, например 5 и

нажмите клавишу Enter. Ввод нулевого радиуса сгиба невозможен. Ми-

нимальное значение - 0,0002 мм;

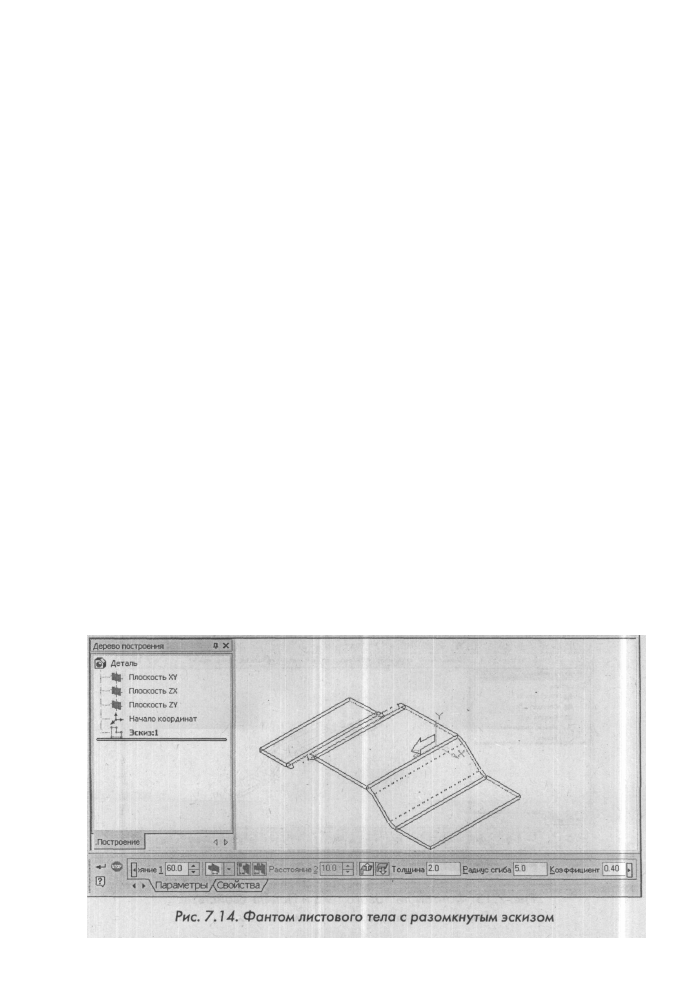

• щелкните дважды в поле Коэффициент, введите значение Коэффици-

ента нейтрального слоя, например, 0,4 и нажмите клавишу Enter. Это

состояние системы зафиксировано на рис. 7.14.

Компактная панель при работе с листовым телом 629

щелкните на Специальной Панели Управления по кнопке Создать

объект;

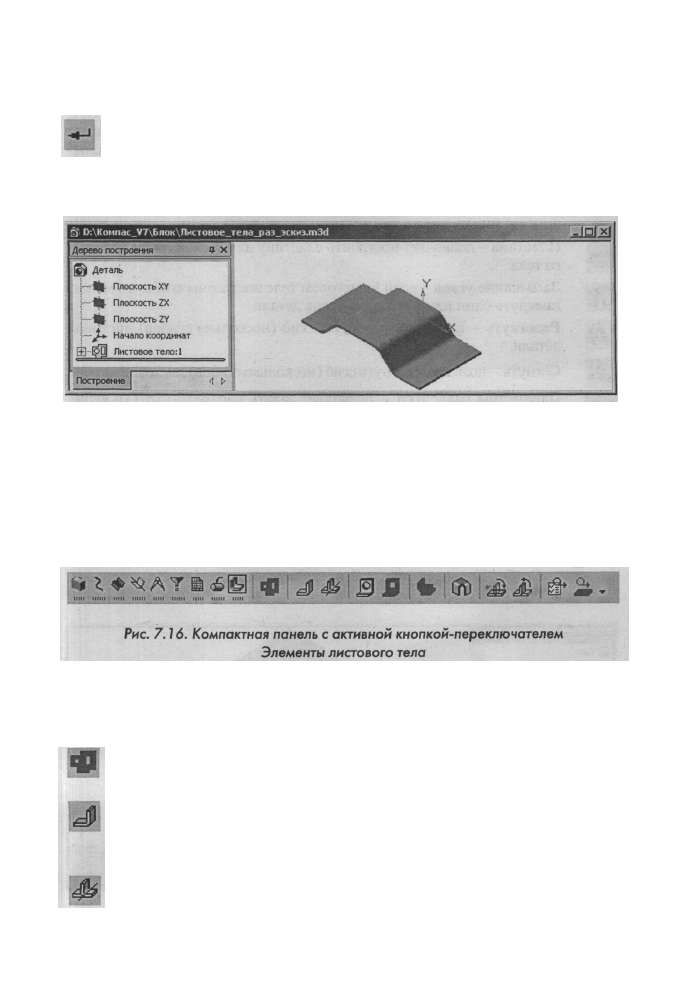

щелкните на панели инструментов Вид по кнопке Полутоновое. Поя-

вится созданное листовое тело, показанное на рис. 7.15.

Рис. 7.15. Пример создания листового тела с разомкнутым эскизом

7.4. Компактная панель при работе

с листовым телом

С окончанием построения листового тела в Компактной панели активизиру-

ется ряд кнопок на панели инструментов, предназначенных для работы с лис-

товым телом рис. 7.16.

Панель инструментов Компактная панель с активной кнопкой переклю-

чателем Элементы листового тела включает следующие кнопки на панели

инструментов:

Листовое тело - позволяет создать листовое тело. Оно формируется

путем выдавливания эскиза в направлении, перпендикулярном его

плоскости.

Сгиб - позволяет создать сгиб вдоль ребра грани листовой детали.

Ребро должно быть прямолинейным и принадлежать внешней или
внутренней плоской грани листовой детали. Указанное ребро будет
считаться линией сгиба, а грань - базовой гранью сгиба.
Сгиб по линии - позволяет создать сгиб по прямой линии относи-

тельно какой-либо грани этой детали. Указанные линия и грань будут
считаться линией сгиба и базовой гранью сгиба.

630 Создание листовых деталей

Отверстие в листовом теле - позволяет построить круглые отверстия
в листовой детали. Команда доступна, если в детали выделена плос-
кая грань.

Вырез в листовом теле - позволяет построить отверстия произволь-
ной формы на внешних или внутренних плоских гранях, принадлежа-
щих листовому телу или листовым элементам.
Пластина - позволяет построить пластину на плоской грани листово-
го тела.

Замыкание углов - если в листовом теле построены сгибы, то можно
замкнуть один или несколько углов детали.
Разогнуть - позволяет разогнуть сгиб (несколько сгибов) листовой
детали.

Согнуть - позволяет согнуть сгиб (несколько сгибов) листовой детали.

Параметры развертки - позволяет задать параметры отображения
листовой детали в развернутом виде. После щелчка по этой кнопке
появится Панель свойств: Разогнуть, позволяющая настроить разве-
ртку. Для этого:

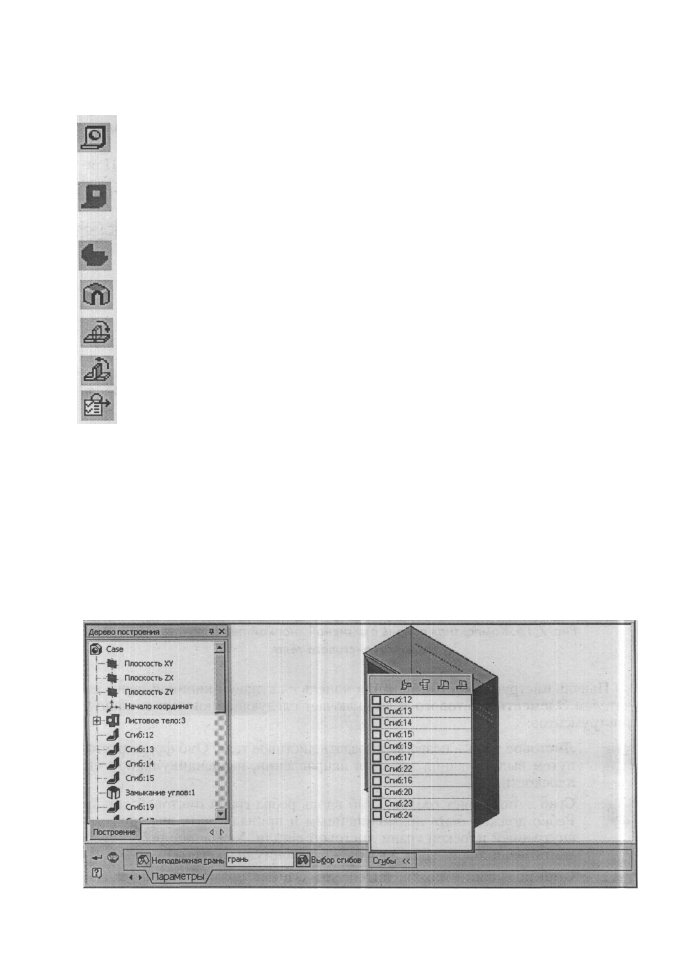

щелкните по неподвижной грани детали, например, по задней стенке
корпуса. Она выделится пунктирной линией;
щелкните на Панели свойств: Разогнуть по переключателю Выбор
сгибов. Активизируется кнопка вызова панели Сгибы;

щелкните на Панели свойств: Разогнуть по активизированной кноп
ке Сгибы. Появится панель Сгибы. Это состояние системы показано
на рис. 7.17.

Рис. 7.17. Панель свойств: Разогнуть и вызванная панель Сгибы.

Компактная панель при работе с листовым телом 631

Панель Сгибы содержит список всех сгибов, которые построены в теку-

щей детали.

Слева от названий сгибов отображаются квадратики - поля, которые мо-

гут содержать отметки («галочки»). Сгибы, не имеющие отметок, в режиме

развертки будут показаны разогнутыми, а сгибы с отметками - согнутыми.

Чтобы отметить сгиб, щелкните мышью в поле рядом с его названием. При

выделении сгиба в списке он подсвечивается в окне детали, а при указании в

окне детали - выделяется в списке. Это позволяет контролировать правиль-

ность настройки.

Чтобы ускорить настройку, воспользуйтесь кнопками, расположенными

над списком сгибов:

Согнуть все - позволяет отметить «галочками» сразу все сгибы списка;

Разогнуть все - позволяет убрать «галочки» сразу у всех ранее отмечен-

ных сгибов;

Согнуть - позволяет отметить «галочками» выбранные сгибы;

Разогнуть - позволяет убрать «галочки» у выбранных сгибов.
Чтобы выделить несколько сгибов в списке, используйте клавиши Shift и Ctrl.

Чтобы выделить несколько сгибов в окне детали, просто последовательно

указывайте их.

• щелкните на панели Сгибы по тем сгибам, которые не подлежат развертке;
• щелкните на Панели Специального Управления по кнопке Создать

объект. Сделанные настройки будут сохранены в листовой детали.

Op Развертка - позволяет отобразить листовую деталь в режиме раз-

~4Ш\ вертки.

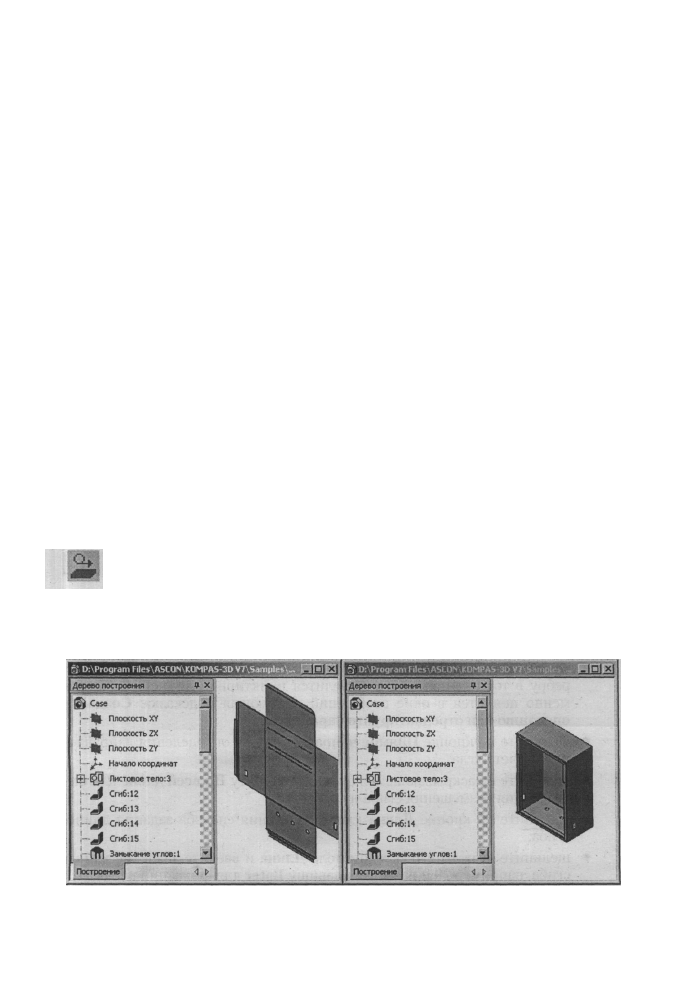

Пример отображения листовой детали - корпуса в неразвернутом и раз-

вернутом режиме показан на рис. 7.18.

Рис. 7.18. Пример отображения корпуса в неразвернутом и развернутом виде

632 Создание листовых деталей

7.5. Создание сгиба по ребру

Для создания сгиба по ребру грани листовой детали:

• щелкните на Компактной панели по кнопке-переключателю Элементы

листового тела, если она не включена. Появится соответствующая па-

нель инструментов и Панель свойств: Листовое тело;

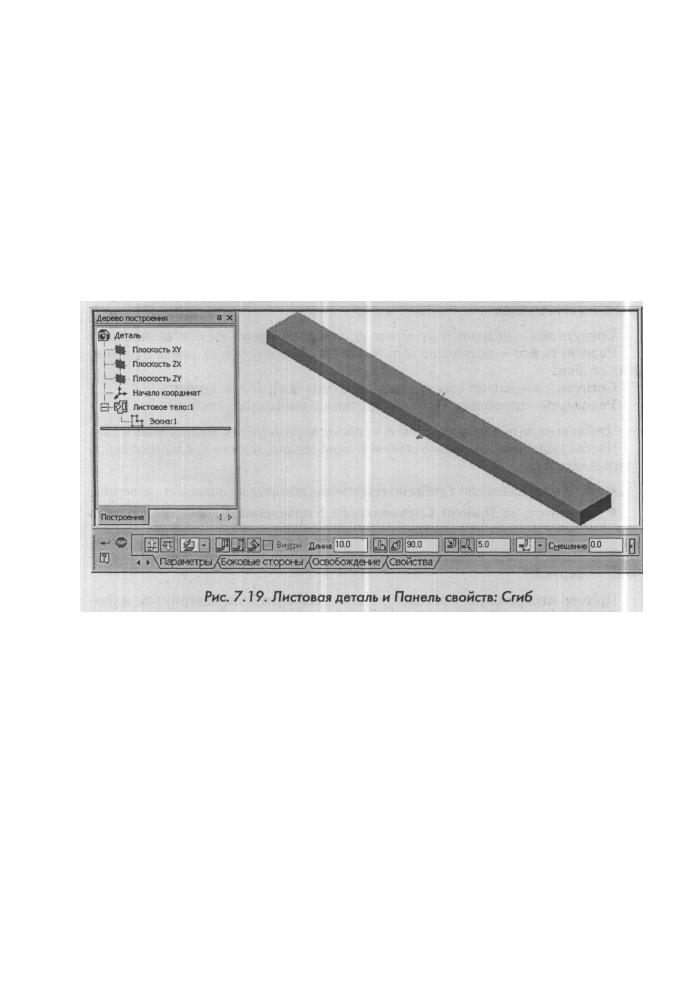

• щелкните на панели инструментов по кнопке Сгиб. Появится соответ-

ствующая Панель свойств: Сгиб. Это состояние системы для листовой

детали показано на рис. 7.19.

В окне сообщений появится подсказка: Укажите прямолинейное ребро;

• щелкните в листовом теле, например по верхнему прямолинейному

ребру в торце детали. Оно выделится пунктирной линией. Одновре-

менно появится в окне сообщений следующая подсказка: Создайте

операцию или отредактируйте параметры;

• щелкните по кнопке Прямое направление для определения направле-

ния отсчета угла;

• щелкните в раскрывающемся списке по пункту По всей длине для оп-

ределения размещения сгиба на ребре;

• щелкните по кнопке Длина для определения способа задания длины

сгиба;

• щелкните дважды в текстовом поле Длина и введите значение длины

сгиба, например 20 и нажмите клавишу Enter для фиксации ввода;

• щелкните по кнопке Угол сгиба для определенной интерпретации угла

и введите в текстовое поле Угол сгиба значение угла, например, 90°;

Создание сгиба по ребру 633

• щелкните по кнопке Наружный радиус сгиба для определенной на-

ружного радиуса сгиба;

• щелкните дважды в текстовое поле Радиус сгиба и введите значение ра-

диуса сгиба, например 5 и нажмите клавишу Enter для фиксации ввода;

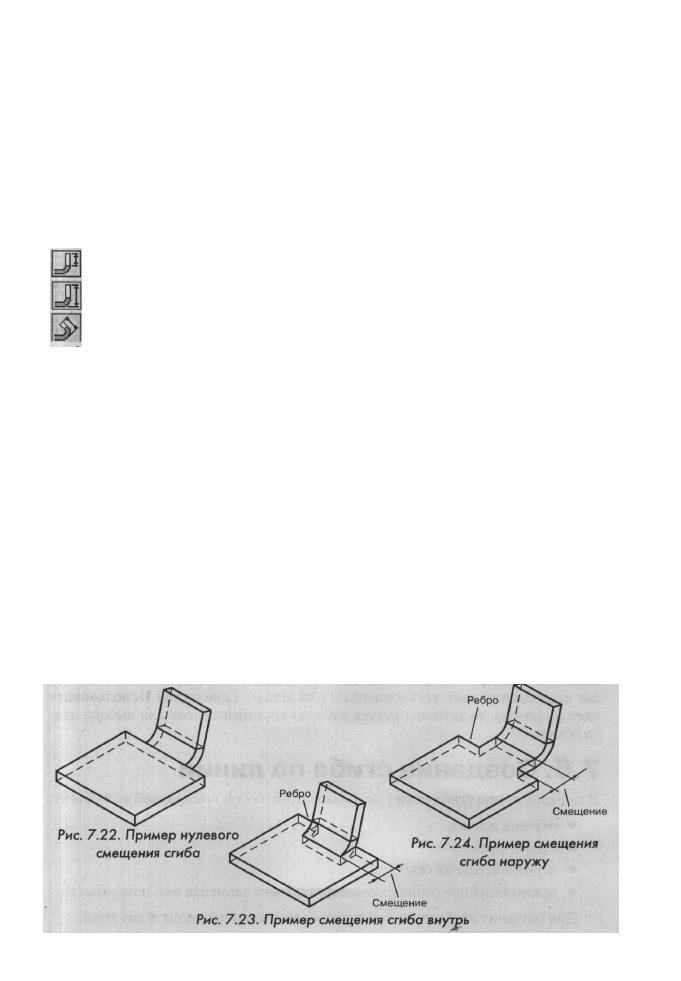

• щелкните в раскрывающемся списке по одному из способов смещения

сгиба, например по Смещению наружу;

• щелкните дважды в текстовое поле Смещение и введите величину сме-

щения, например 10 и нажмите клавишу Enter для фиксации ввода;

• щелкните дважды в текстовом поле Коэффициент и введите значение

Коэффициента нейтрального слоя, например, 0,5 и нажмите клавишу

Enter для фиксации ввода;

• щелкните на Панели Специального Управления по кнопке Создать

объект. Появится требуемый сгиб на листовой детали. Одновременно в
Дереве построения появится новый пункт - Сгиб:1;

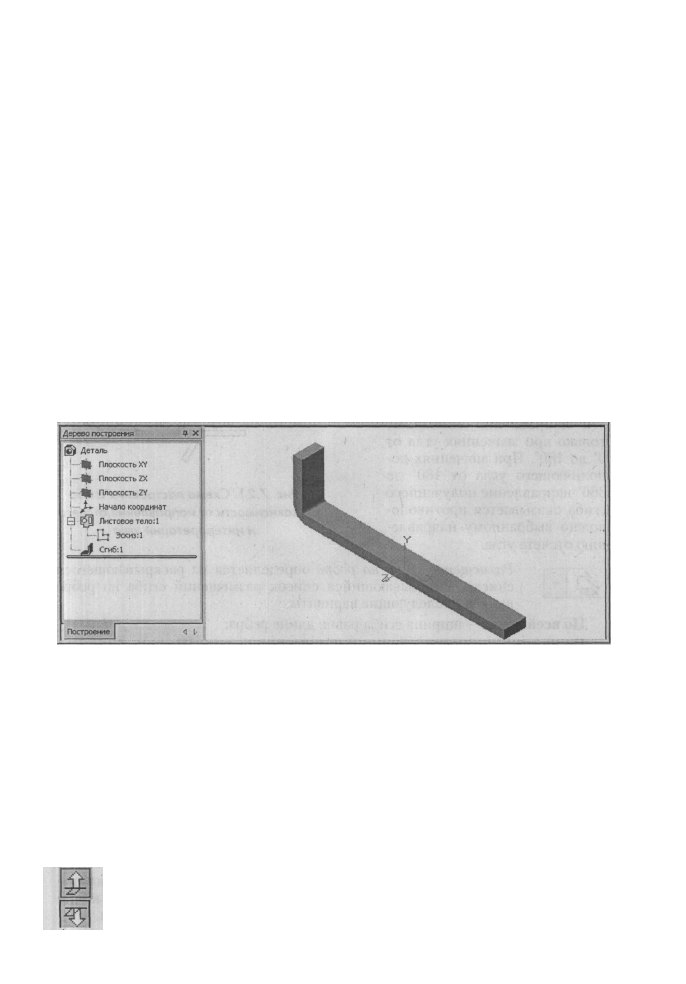

Это состояние системы показано на рис. 7.20.

Рис. 7.20. Пример сгиба листовой детали

Панель свойств: Сгиб позволяет настроить параметры сгиба вдоль ребра

грани листовой детали. Ребро должно быть прямолинейным и принадлежать
внешней или внутренней плоской грани листовой детали. Указанное ребро
будет считаться линией сгиба, а грань - базовой гранью сгиба.

Панель свойств: Сгиб включает четыре вкладки: Параметры, Боковые

вкладки, Освобождение, Свойства.

На вкладке Параметры можно настроить следующие основные парамет-

ры сгиба:

направление отсчета угла. В левой части вкладки находятся две
кнопки: Прямое направление и Обратное направление.

634 Создание листовых деталей

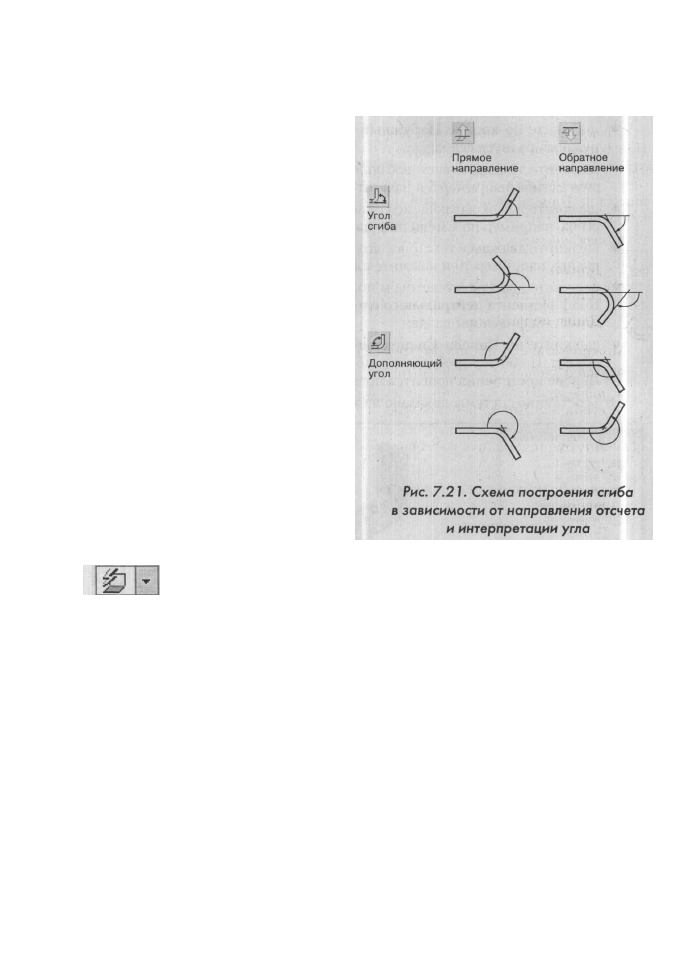

На рис. 7.21 приведена схе-

ма построения сгиба в зависи-

мости от направления отсчета

и интерпретации угла.

На схеме показана проек-

ция детали на плоскость, пер-

пендикулярную линии сгиба.

Проекция базовой грани пока-

зана в виде утолщенного от-

резка.

Если угол интерпретирует-

ся как угол сгиба, то направле-

ние отсчета угла совпадает с

направлением полученного

сгиба.

Если же угол интерпрети-

руется как дополняющий, то

эти направления совпадают

только при значениях угла от

0° до 180°. При значениях до-

полняющего угла от 180° до

360° направление полученного

сгиба оказывается противопо-

ложно выбранному направле-

нию отсчета угла.

~i Размещение сгиба на ребре определяется из раскрывающегося

списка. Раскрывающийся список размещений сгиба на ребре

включает следующие варианты:

По всей длине - ширина сгиба равна длине ребра;

По центру - значение ширины сгиба вводится в поле Ширина. Сгиб раз-

мещается по центру ребра;

Слева - значение ширины вводится в поле Ширина. Сгиб размещается

так, чтобы левый конец ребра лежал в плоскости левой стороны сгиба;

Справа - значение ширины вводится в поле Ширина. Сгиб размещается

так, чтобы правый конец ребра лежал в плоскости правой стороны сгиба;

Два отступа - ширина сгиба определяется автоматически как разница

между длиной ребра и суммарной величиной отступов. Значения отст^ лов

слева и справа вводятся в поля Отступ 1 и Отступ 2 соответственно. Положе-

ние сгиба определяется размерами отступов;

Отступ слева - ширина сгиба и величина отступа вводятся в поля Отступ и

Ширина. Сгиб размещается так, чтобы расстояние от левого конца ребра до ле-

вой стороны сгиба равнялось заданному значению отступа;

Отступ справа - ширина сгиба и величина отступа вводятся в поля Отс-

туп и Ширина. Сгиб размещается так, чтобы расстояние от правого конца

ребра до правой стороны сгиба равнялось заданному значению отступа.

Создание сгиба по ребру 635

Значение отступа может быть как положительными, так и отрицательным.

Положительный отступ откладывается внутрь по отношению к телу детали, а

отрицательный - наружу. Значения отступов, при которых сгиб оказывается

отделенным от тела детали, F.O допускаются. В зависимости от выбранного ва-

рианта на Панели свойств: Сгиб появляются поля для ввода ширины сгиба

и/или его отступов от концов ребра.

• способы задания длины включают три кнопки:

Длина;
Длина по контуру;
Длина по касанию.

Можно включить опцию Внутри. Если она активна;
• длина сгиба, которая вводится в текстовое поле Длина;
• интерпретации угла предполагает выбор одной из двух кнопок: Угол

сгиба или Дополняющий угол.

• способ задания радиуса предполагает выбор одной из двух кнопок:

Внутренний радиус или Наружный радиус;

• радиус сгиба, который вводится в текстовом поле Радиус сгиба;
• способ смещения определяется из раскрывающегося списка. Раскрыва-

ющийся список смещений включает следующие варианты:

— Смещение внутрь;
— Смещение наружу;
— По внешней линии контура;
— По внутренней линии контура;
— По касанию к сгибу.

Пример нулевого смещения сгиба показан на рис. 7.22.

Пример смещения сгиба внутрь показан на рис. 7.23.

Пример смещения сгиба наружу показан на рис. 7.24.

636 Создание листовых деталей

• величина смещения вводится в текстовом поле Смещение сгиба;
• значение коэффициента нейтрального слоя вводится в текстовом поле

Коэффициент;

• сгибание\разгибание элемента обеспечивается нажатием кнопки Ра-

зогнуть.

На вкладке Боковые стороны можно настроить основные параметры сги-

ба соответственно для боковой стороны Слева и Справа:

Переключатель Уклон и угол слева обеспечивает, чтобы левая сторона

сгиба имела уклон продолжения и угол на сгибе;

Уклон1 — текстовое поля для ввода значения уклона слева;
Угол на сгибе 1 - текстовое поле для ввода значения угла на сгибе слева;

Переключатель Расширение сгиба слева обеспечивает ввод в текстовом

поле Длина1 значения длины расширения сгиба:

Аналогичные параметры могут быть настроены и для боковой стороны

Справа.

На вкладке Освобождение могут быть настроены параметры Освобожде-

ния сгиба и Освобождение угла.

При активизации режима Освобождение сгиба можно выбрать тип осво-

бождения сгиба Прямоугольное или Скругленное, а также ввести в тексто-
вые поля Глубина и Ширина соответствующие значения.

При активизации режима Освобождение угла можно выбрать один из

трех режимов освобождения угла: Только сгиб, Сгиб и его продолжение, Все
сгибы.

На вкладке Свойства могут быть настроены следующие параметры:

Наименования объекта - ввод наименования формообразующего элемен-

та. По умолчанию Сгиб. Это наименование отображается около пиктограммы

объекта в Дереве построения. Далее приводится опция Использовать цвет,
включение которой означает, что для отображения элемента или объекта бу-
дет использован цвет, установленный для детали. Если опция Использовать^
цвет включена, то активизируется раскрывающийся список для выбора цве-
та объекта.

7.6. Создание сгиба по линии

В качестве линии сгиба может использоваться любой прямолинейный объект:

• отрезок эскиза;
• сегмент ломаной;
• вспомогательная ось;
• прямолинейное ребро формообразующего элемента или поверхности.

Для создания сгиба по линии в листовой детали проходит в два этапа.

Создание сгиба по линии 637

Первый этап - построение линии сгиба. Требования к линии сгиба:

• линия сгиба должна располагаться в плоскости базовой грани;
• линия сгиба должна иметь с базовой гранью хотя бы одну общую точку.

Для этого:

• щелкните по верхней грани листового тела. Она выделится пунктирной

линией;

• щелкните на панели инструментов Текущее состояние по кнопке Эс-

киз. Система перейдет в режим построения эскиза;

• щелкните на Компактной панели с активизированной кнопкой-перек-

лючателем Геометрия по кнопке Вспомогательная прямая и, удержи-

вая левую кнопку нажатой, переместите указатель мыши по всплываю-

щей (дополнительной) панели на кнопку Параллельная прямая и от-

пустите кнопку. Появится Панель свойств: Параллельная прямая. Од-

новременно в строке сообщений появится подсказка: Укажите отрезок

или прямую для построения параллельной прямой;

• щелкните по верхнему ребру в торце листовой детали. Появится первая

вспомогательная прямая. Одновременно в строке сообщений появится

подсказка: Укажите точку на прямой или расстояние;

• щелкните дважды в Панели свойств: Параллельная прямая по тексто-

вому полю Расстояние и введите значение расстояния 35, а затем наж-

мите клавишу Enter для фиксации ввода данных. Появятся две вспомо-

гательные прямые на расстоянии 35 мм по разные стороны от выделен-

ного ребра;

• щелкните на Панели Специального Управления по кнопке Создать

объект. Зафиксируется одна нужная нам вспомогательная прямая;

• нажмите на клавишу Esc для завершения действия вызванной ранее

команды Параллельная прямая;

• щелкните на Компактной панели с активизированной кнопкой перек-

лючателем Геометрия по кнопке Отрезок. Появится Панель свойств:

Отрезок. Одновременно в строке сообщений появится подсказка: Ука-

жите начальную точку отрезка или введите ее координаты;

• установите указатель мыши на вспомогательной линии слева от листо-

вого тела и, как только появится подсказка: Точка на кривой, щелкни-

те мышью. Появится первая точка отрезка. Одновременно в строке со-

общений появится подсказка: Укажите конечную точку отрезка или

введите ее координаты;

• установите указатель мыши на вспомогательной линии справа от лис-

тового тела и, как только появится подсказка: Точка на кривой, щелк-

ните мышью. Появится искомый отрезок - линия сгиба;

• нажмите на клавишу Esc для завершения выполнения команды;
• щелкните на панели инструментов Вид по кнопке Эскиз, чтобы перей-

ти в режим для продолжения создания листовой модели.

638 Создание листовых деталей

Второй этап - построение сгиба по линии сгиба:

• щелкните в Компактной панели на панели инструментов по кнопке Сгиб

по линии. Появится соответствующая Панель свойств: Сгиб по линии.

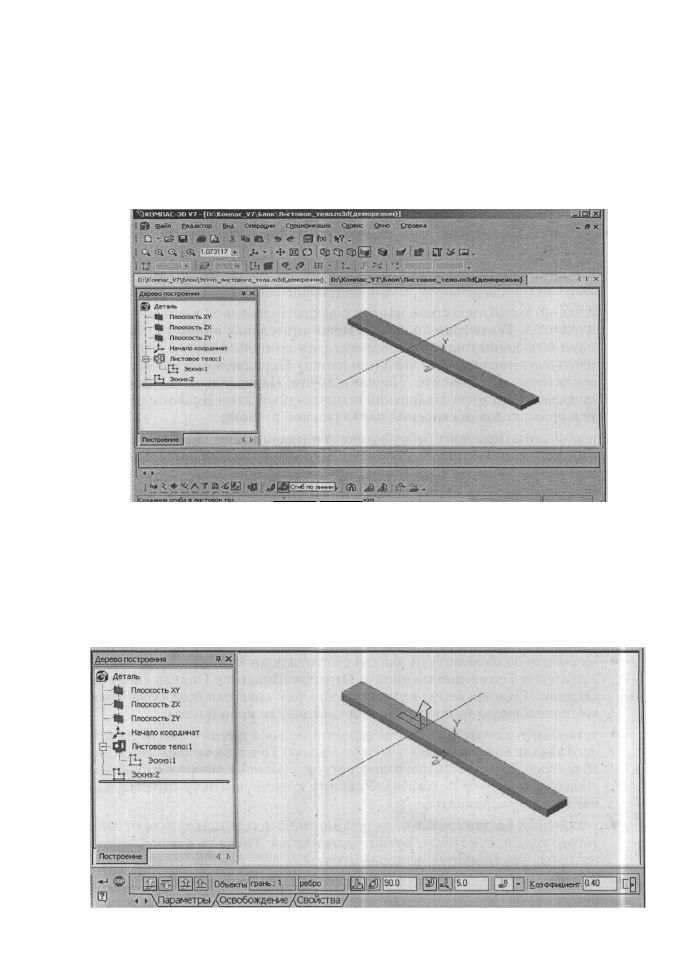

Это состояние системы для листовой детали показано на рис. 7.25.

в по промога»юимому объекту (отрезок ж

4 или ломаной, ребро или ось)

Рис. 7.25. Листовая деталь, и Панель свойств: Сгиб по ЛИНИИ И ЛИНИЯ сгиба

• В окне сообщений появится подсказка: Укажите прямолинейный объ-

ект (отрезок эскиза или ломаной, ребро или ось) и плоскую грань;

i щелкните по отрезку - линии сгиба. Он выделится пунктирной линией;
i щелкните в листовом теле, например по верхней грани листовой детали.

Она выделится пунктирной линией. Появится фантом стрелки сгиба.

Это состояние системы показано на рис. 7.26;

Рис. 7.26. Фантом стрелки сгиба на выделенной грани и линии сгиба в прямом направлении

Размещение сгиба на ребре 639

щелкните по кнопке Обратное направление для определения направ-

ления отсчета угла;

щелкните по кнопке Сторона i для определения неподвижной стороны;
щелкните по кнопке Угол сгиба для определенной интерпретации угла

и введите в текстовое поле Угол сгиба значение угла, например, 120°;
щелкните по кнопке Наружный радиус сгиба для определенной на-

ружного радиуса сгиба;
щелкните дважды в текстовое поле Радиус сгиба и введите значение

радиуса сгиба, например, 5 и нажмите клавишу Enter для фиксации

ввода;
щелкните в раскрывающемся списке по одному из способов сгиба: По

линии сгиба, Линия сгиба снаружи, Линия сгиба внутри и По каса-

нию, например, По линии сгиба;
щелкните дважды в текстовое поле Коэффициента и введите значение

Коэффициента нейтрального слоя, например 0,5 и нажмите клавишу

Enter для фиксации ввода;
щелкните на Панели Специального Управления по кнопке Создать

объект. Появится требуемый сгиб на листовой детали. Одновременно в

Дереве построения появится новый пункт - Сгиб:1;

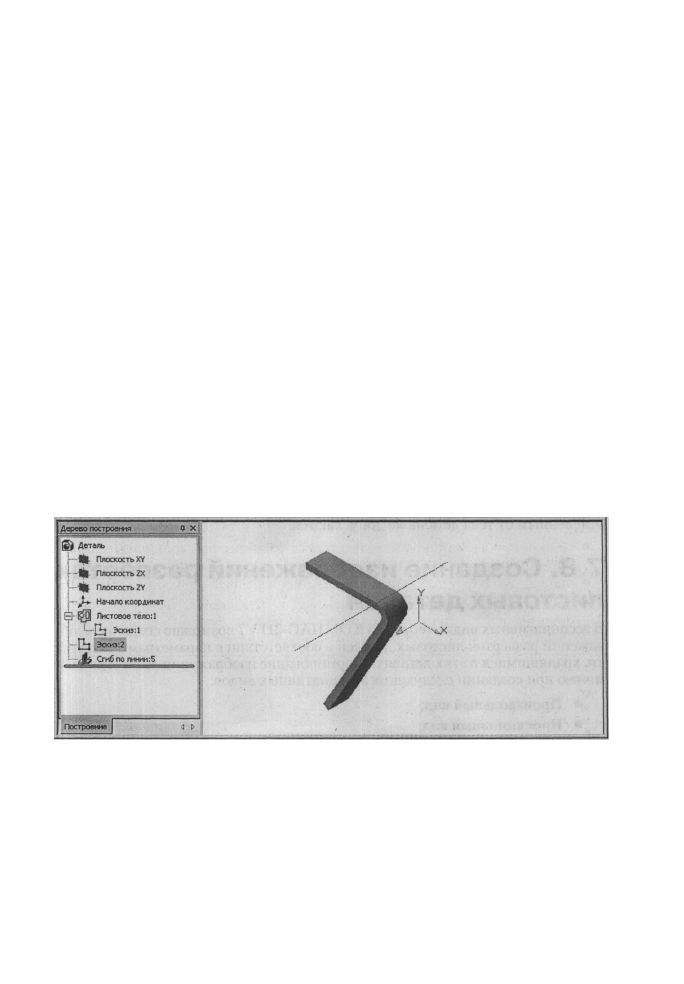

Это состояние системы показано на рис. 7.27.

Рис. 7.27. Сгиб в обратном направлении по заданной линии сгиба

7.7. Размещение сгиба на ребре

При создании сгиба возможны различные варианты его размещения на реб-
ре. Чтобы указать размещение сгиба, выберите нужный вариант из списка
Размещение. В зависимости от выбранного варианта на Панели свойств по-

явятся поля для ввода ширины сгиба или его отступов от концов ребра.

640 Создание листовых деталей

Описание элементов списка:
По всей длине - ширина сгиба равна длине ребра;
По центру - значение ширины сгиба вводится в поле Ширина. Сгиб раз-

мещается по центру ребра;

Слева - значение ширины вводится в поле Ширина. Сгиб размещается

так, чтобы левый конец ребра лежал в плоскости левой стороны сгиба;

Справа - значение ширины вводится в поле Ширина. Сгиб размещается

так, чтобы правый конец ребра лежал в плоскости правой стороны сгиба;

Два отступа - ширина сгиба определяется автоматически как разница

между длиной ребра и суммарной величиной отступов. Значения отступов

слева и справа вводятся в поля Отступ 1 и Отступ 2 соответственно. Положе-

ние сгиба определяется размерами отступов;

Отступ слева - ширина сгиба и величина отступа вводятся в поля Отступ и

Ширина. Сгиб размещается так, чтобы расстояние от левого конца ребра до ле-

вой стороны сгиба равнялось заданному значению отступа;

Отступ справа - ширина сгиба и величина отступа вводятся в поля Отс-

туп и Ширина. Сгиб размещается так, чтобы расстояние от правого конца

ребра до правой стороны сгиба равнялось заданному значению отступа.

Значение отступа может быть как положительным, так и отрицательным.

Положительный отступ откладывается внутрь по отношению к телу детали, а

отрицательный - наружу. Значения отступов, при которых сгиб оказывается

отделенным от тела детали, не допускаются.

7.8. Создание изображений разверток

листовых деталей

В ассоциативных видах чертежей KOMnAC-3D V7 возможно создание изоб-

ражений разверток листовых деталей в соответствии с параметрами разверт-

ки, хранящимися в этих деталях. Формирование изображения развертки воз-

можно при создании следующих ассоциативных видов:

• Произвольный вид;
• Проекционный вид; В1
• Вид по стрелке.
Продемонстрируем весь процесс создания развертки детали на примере

модели детали Case (Корпус), полный путь к которой, если система записана

на диске D:

D:\Program Files\Ascon\KOMPAS-3D V7\Samples\Sheet Metal\Rack

Процесс создания развертки детали включает два этапа.

Первый этап - выделение на модели детали неподвижной плоскости:

щелкните на панели инструментов Стандартная по кнопке Открыть -

второй кнопке на панели инструментов. Появится диалоговое окно

Выберите файл для открытия;

Создание изображений разверток листовых деталей 641

• выберите файл Case (Корпус), полный путь к которому, если система

записана на диске D:

D:\Program Files\Ascon\KOMPAS-3D V7\Samples\Sheet Metal\Rack

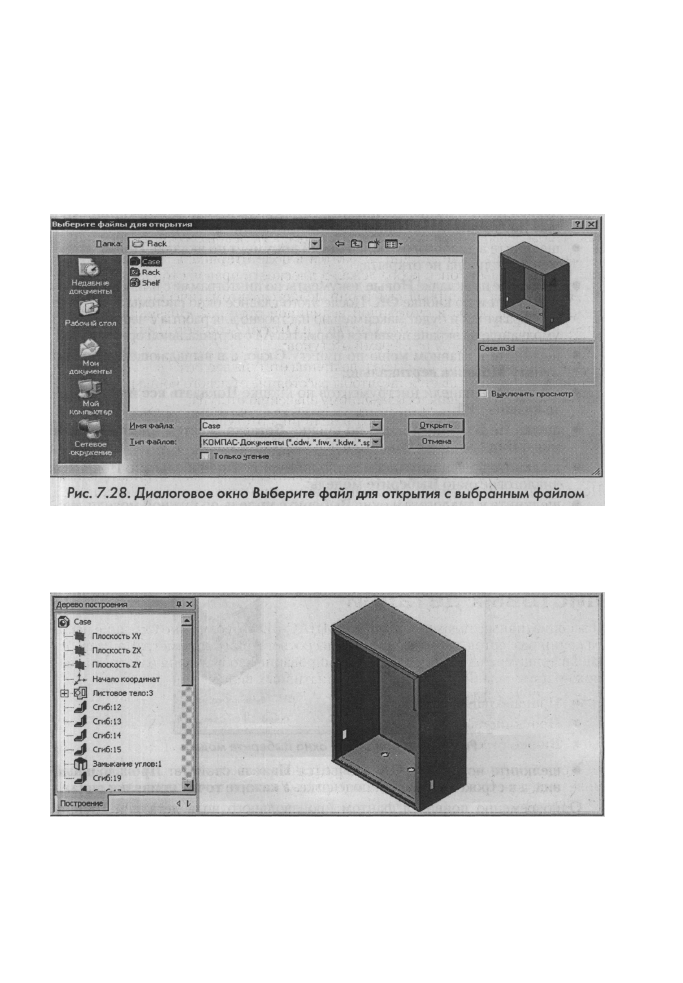

Это состояние системы показано на рис. 7.28.

• щелкните в диалоговом окне Выберите файл для открытия по кнопке

Открыть. Появится модель детали Case, показанная на рис. 7.29.

Рис. 7.29. Модель детали Case

• выберите плоскость (грань детали), относительно которой будет произ-

водиться настройка параметров развертки. В нашем примере установи-

те указатель курсора на заднюю стенку корпуса и щелкните мышью.

642 Создание листовых деталей

Указанная плоскость выделится. Она будет в дальнейшем считаться

неподвижной плоскостью.

Второй этап - создание изображения развертки листовой детали:

• щелкните на панели инструментов Стандартная по кнопке Создать -

первой кнопке на панели инструментов. Появится диалоговое окно Но-

вый документ;

• щелкните в диалоговом окне Новый документ по вкладке Новые доку-

менты, если она не открыта;

• щелкните на вкладке Новые документы по пиктограмме с названием Чер-

теж, а затем по кнопке ОК. После этого главное окно системы несколько

преобразуется и будет максимально настроено для работы с чертежом. По

умолчанию на экране появится форматка А4 с вертикальной ориентацией;

• щелкните в главном меню по пункту Окно, а в выпадающем меню по

пункту Мозаика вертикально;

• щелкните в панели инструментов по кнопке Показать все или нажми-

те клавишу F9;

• щелкните в главном меню по кнопке Вставка, а затем в выпадающем

меню Вид с модели. Появится всплывающее меню;

• щелкните во всплывающем меню по пункту Произвольный. Появится

диалоговое окно Выберите модель;

• щелкните в диалоговом окне Выберите модель по нужной модели лис-

товой детали, если она там есть, иначе по кнопке Из файла, а затем в

диалоговом окне Выберите файл для открытия и откройте нужный

файл, например тот, который показан на рис. 7.30.

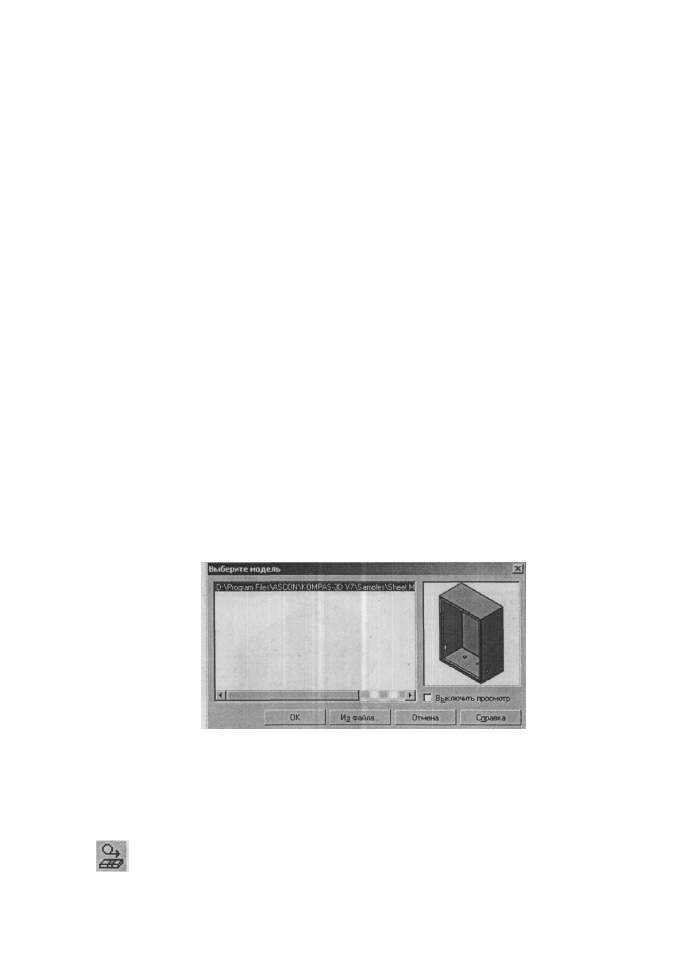

Рис. 7.30. Диалоговое окно Выберите модель

• щелкните по кнопке ОК. Появится Панель свойств: Произвольный

вид, а в строке сообщений подсказка: Укажите точку привязки вида.

Одновременно появится фантом произвольного вида детали и Панель

свойств: Произвольный вид с открытой вкладкой Параметры рис. 7.31.

о| щелкните в Панели свойств: Произвольный вид на вкладке Пара-

метры по кнопке-переключателю Развертка. Появится фантом раз-

вертки вида детали. Фантом развертки детали может быть слишком

большим и не помещаться в форматке или наоборот;
