Замыкание углов 659

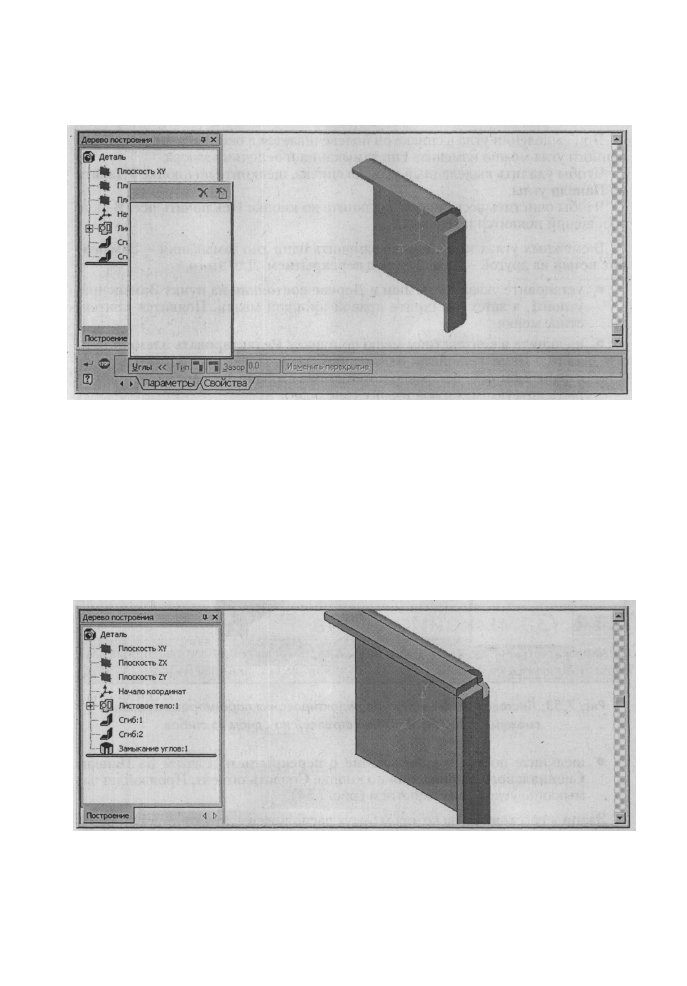

Рис. 7.51. Листовая деталь и Панель свойств: Замыкание углов

• щелкните в Панели свойств: Замыкание углов по кнопке Замыкание

встык;

• щелкните дважды в Панели свойств: Замыкание углов в текстовом по-

ле Зазор, введите значение зазора равное 0, а затем нажмите клавишу

Enter для фиксации ввода данных;

• щелкните на Панели Специального Управления по кнопке Создать

объект. Произойдет замыкание углов. Одновременно в Дереве постро-

ения появляется пункт Замыкание углов: 1 (рис. 7.52).

Рис. 7.52, Листовая деталь с замкнутыми смежными углами встык

Первая кнопка йа Панель свойств: Замыкание углов - Выбор углов вы-

зывает Панель углы, в которую заносится список углов листовой детали, ко-

торые будут замкнуты в результате выполнения команды Замыкание углов.

660 Создание листовых деталей

При выделении угла в списке он подсвечивается в окне модели. Для выде-

ленного угла можно изменить тип замыкания и величину зазора.

Чтобы удалить выделенный угол из списка, щелкните по кнопке Удалить

на Панели углы.

Чтобы очистить весь список, щелкните по кнопке Исключить все. В окне

сообщений появится подсказка.

В смежных углах можно легко заменить один тип замыкания - Замыка-

ние встык на другой - Замыкание с перекрытием. Для этого:

• установите указатель мыши в Дереве состоянии на пункт Замыкание

углов: 1, а затем щелкните правой кнопкой мыши. Появится контек-

стное меню;

• щелкните в контекстном меню по пункту Редактировать элемент. По-

явится Панель свойств: Замыкание углов. Появится листовая модель

с фантомом стрелки, расположенной на стороне, которая может перек-

рыть другую смежную сторону (рис. 7.53).

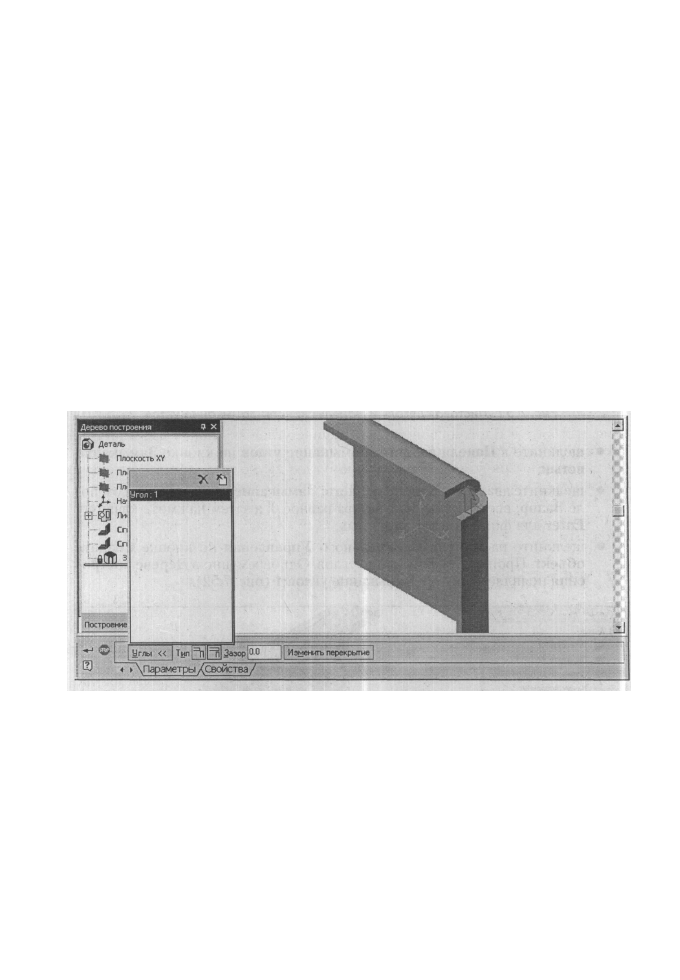

Рис. 7.53. Листовая деталь в режиме редактирования параметров замыкания

смежных углов с фантомной стрелкой на одном из сгибов

• щелкните по кнопке Замыкание с перекрытием, а затем на Панели

Специального Управления по кнопке Создать объект. Произойдет за-

мыкание углов с перекрытием (рис. 7.54).

Зазор - расстояние, на котором будут расположены друг от друга стороны

замыкаемого угла. Зазор измеряется в проекции детали на плоскость, перпен-

дикулярную сторонам угла. Такой плоскостью может служить любая плос-

кость, перпендикулярная линии пересечения внешних или внутренних гра-

ней сторон угла. В этой же плоскости измеряется замыкаемый угол.

При выборе варианта замыкание с перекрытием в окне модели отобража-

ется фантомная стрелка. Она располагается на той стороне угла, которая бу-

Предупреждения системы 661

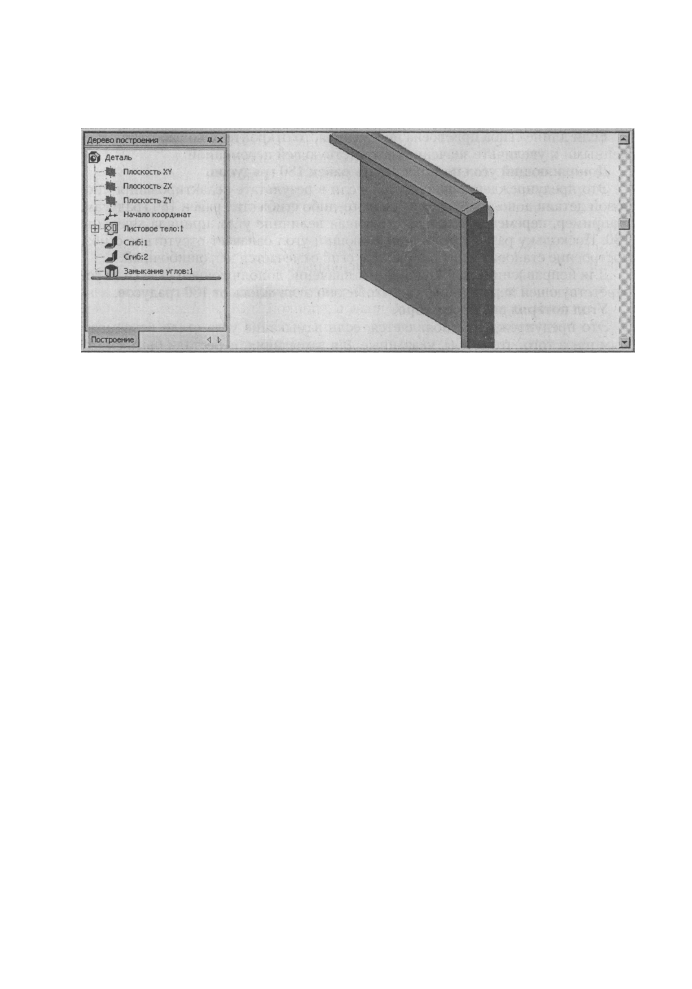

Рис. 7.54. Листовая деталь с замкнутыми смежными углами с перекрытием

дет перекрывать вторую сторону. Чтобы выбрать другой вариант перекры-

тия, нажмите в Панели свойств: Замыкание углов на кнопку Изменить пе-

рекрытие. Положение стрелки в окне детали изменится.

За один вызов команды Замыкание углов вы можете указать несколько

смежных углов для замыкания. Их список отображается на Панели Углы.

В некоторых случаях смежные сгибы имеют такие параметры или распо-

лагаются друг относительно друга так, что замыкание угла становится невоз-

можным.

7.15. Предупреждения системы

В процессе тех или иных построений возможны появления определенных

предупреждений системы.

Для отступа внутрь его величина должна быть меньше длины выбранно-

го ребра.

Это предупреждение появляется, если в результате редактирования лис-

товой детали ширина сгиба стала отрицательной или нулевой в результате

того, что отступ, направленный внутрь (модуль отрицательного отступа),

превысил длину ребра, на котором располагается сгиб или стал равен

  р

й.

Для исправления ошибки войдите в режим редактирования ошибочного

сгиба и измените значение отступа так, чтобы ширина сгиба стала положи-

тельной.

Если отступу сгиба присвоена переменная, то откройте окно работы с пе-

ременными и измените значение соответствующей переменной.

Длина сгиба очень мала.

Это предупреждение появляется, если в результате редактирования лис-

товой детали длина сгиба, определяемая способом По контуру или По каса-

нию, стала меньше минимального значения.

Для исправления ошибки войдите в режим редактирования ошибочного

сгиба и увеличьте длину.

662 Создание листовых деталей

Если длине сгиба присвоена переменная, то откройте окно работы с пере-

менными и увеличьте значение соответствующей переменной.

Дополняющий угол не может быть равен 180 градусов.

Это предупреждение появляется, если в результате редактирования лис-

товой детали дополняющий угол какого-либо сгиба стал равен 180 градусам.

Например, переменная, соответствующая величине угла, приняла значение

180. Поскольку развернутый дополняющий угол означает отсутствие сгиба,

построение становится невозможно, и сгиб отмечается как ошибочный.

Для исправления ошибки измените значение дополняющего угла (или со-

ответствующей переменной) так, чтобы оно отличалось от 180 градусов.

Угол потерял внешнее ребро.

Это предупреждение появляется, если замыкание угла стало невозмож-

ным из-за того, что сгибы, указанные для замыкания, перестали быть смеж-

ными. Например, при редактировании какого-либо из сгибов он был смещен.

Для исправления ошибки отредактируйте сгибы так, чтобы они стали

смежными.
