Построение геометрических объектов 275

2. 70.12. Построение эквидистант

Объект Эквидистанта имеет дополнительную

(расширенную) панель инструментов, показан-

ную на рис. 2.156.

Эквидистанта кривой позволяет постро-

ить эквидистанту какого-либо геометри-

ческого объекта.

Для построения эквидистантны кривой;

Рис. 2.156. Дополнительная

(расширенная) панель
инструментов объекта

Эквидистанта.

• проведите настройку параметров эквидис-

танты на Панели свойств: Эквидистанта

кривой;

• укажите курсором базовый объект. Если вы

случайно ошиблись и указали объект не-

верно, щелкните по кнопке Выбор объекта на Панели специального уп-

равления, а затем укажите курсором нужную кривую. На экране появит-

ся фантом эквидистанты. Если необходимо, измените параметры экви-

дистанты;

• зафиксируйте фантом, щелкнув по нему мышью или нажав кнопку Соз-

дать объект на Панели специального управления.

За один вызов команды можно построить произвольное количество эквидис-

тант.

Эквидистанта по стрелке позволяет построить эквидистанту контура,

образованного обходом по стрелке.

Для построения эквидистанты по стрелке]

• проведите настройку параметров эквидистанты на Панели свойств;
• укажите курсором базовый объект, с которого требуется начать обход

контура. На экране появится фантом эквидистанты выбранного участка,

а также стрелка, указывающая предлагаемое системой направление даль-

нейшего движения;

• щелкните мышью на соответствующем объекте для указания нужного

направления;

зафиксируйте фантом эквидистанты, щелкнув по нему мышью или на-

жав кнопку Создать объект на Панели специального управления.

Выбор направления обхода и перемещение по сегментам контура возможны

с помощью клавиатурных комбинаций, а также кнопок на Панели специально-

го управления:

Кнопка Предыдущее направление;

Кнопка Следующее направление;

Кнопка Шаг назад;

Кнопка Шаг вперед.

276 Создание эскиза для формирования модели детали

Группа переключателей Способ прохода узлов позволяет указать:

Ручной проход неветвящихся объектов;

Автоматический проход неветвящихся объектов.

По умолчанию используется автоматическая обработка таких узлов (без зап-

роса на выбор дальнейшего движения).

Чтобы отказаться от продолжения обхода и начать формирование кон-

тура заново, щелкните по кнопке Повторный выбор, а затем укажите

нужный объект.

В любой момент вы можете изменить параметры эквидистанты.

За один вызов команды можно построить произвольное количество экви-

дистант.

Для выхода из команды щелкните по кнопке Прервать команду на Па-

нели специального управления.

2.70.73. Построение штриховки

Щщ\ Штриховка позволяет заштриховать одну или несколько областей в те-

^^ кущем виде чертежа или во фрагменте.

Если перед этим были выделены какие-либо объекты, то на экране появляет-

ся запрос на использование их в качестве границы штриховки. Для подтвержде-

ния щелкните по кнопке Да, и система сразу же построит штриховку (если это

возможно).

Для построения штриховки укажите точку внутри области, которую нужно

заштриховать. Система автоматически определит ближайшие возможные гра-

ницы, внутри которых указана точка.

Чтобы изменить конфигурацию заштрихованной области, воспользуйтесь

командами контекстного меню Добавить границу и Удалить границу.

Кнопки Панели специального управления предоставляют дополнительные

возможности создания границ штриховки:

Ручное рисование границ;

Обход страницы по стрелке.

Кнопка Ручное формирование границ позволяет перейти к созданию вре-

менной ломаной линии, а Обход границы по стрелке - к формированию конту-

ра, образованного пересекающимися объектами.

При вводе ассоциативной штриховки режимы ручного рисования границ и

обхода границ по стрелке недоступны.

После задания очередной границы фантом создаваемой штриховки перест-

раивается. До фиксации штриховки вы можете настроить ее параметры.

Чтобы зафиксировать полученную штриховку и перейти к построению сле-

дующей, щелкните по кнопке Создать объект на Панели специального управ-

ления.

Глава 3

Создание модели Детали

278 Создание модели Детали

Создание модели детали заключается в определенном перемещении в простра-

нстве плоских фигур - эскизов. Поэтому построение любой детали начинается

с создания основания - базового элемента модели детали, точнее эскиза основа-

ния детали. После создания базового объемного элемента детали, создаются

другие формообразующие элементы, например, бобышки, отверстия, ребра

жесткости и так далее. Однако, перед созданием любого формообразующего

элемента должен быть создан соответствующий эскиз. Таким образом, в процес-

се создания модели детали используется, как режим создания эскиза, так и ре-

жим создания модели детали. Процесс создания эскиза был рассмотрен в пре-

дыдущей главе. Процесс создания эскиза и модели детали это творческий про-

цесс. Одна и та же деталь может быть создана различным набором операций. В

этой главе мы больше внимания уделим процессу создания модели детали.

3 . 1 . Главное окно системы в режиме

создания модели Детали

Для создания модели любой детали вначале необходимо перейти в режим ра-

боты системы с моделью Детали. Для этого:

• щелкните на панели инструментов Стандартная по кнопке под назва-

нием Создать - первой кнопке. Появится диалоговое окно Новый до-

кумент;

• щелкните в диалоговом окне Новый документ по вкладке Новые доку-

менты, если она не открыта;

• щелкните вкладке Новые документы по пиктограмме с названием Де-

таль, а затем по кнопке ОК.

После этого главное окно системы несколько преобразуется и будет мак-

симально настроено для создания модели детали. Такое состояние системы
показано на рис. 3.1.

Объемные элементы, из которых состоит трехмерная модель, образуют в

ней грани, ребра и вершины. Рассмотрим поподробнее наиболее часто ис-

пользуемые понятия.

Грань - это гладкая (необязательно плоская) часть поверхности модели

детали. Гладкая поверхность модели детали может состоять из нескольких

сопряженных граней в случае, когда она образована операцией над несколь-

кими сопряженными графическими объектами. Цилиндрическая поверх-

ность ступени вала - это то же грань, но цилиндрическая.

Ребро - это прямая или кривая, разделяющая две грани. Например, место

стыковки двух ступеней вала это то же ребро - круговое ребро.

Вершина - это точка на конце ребра.

Тело детали - это область, ограниченная гранями детали. Считается, что

эта область заполнена однородным материалом детали.

Каркас - это представление модели в виде совокупности всех ребер и ли-

нии контура модели.

Главное окно системы в режиме создания модели Детали 279

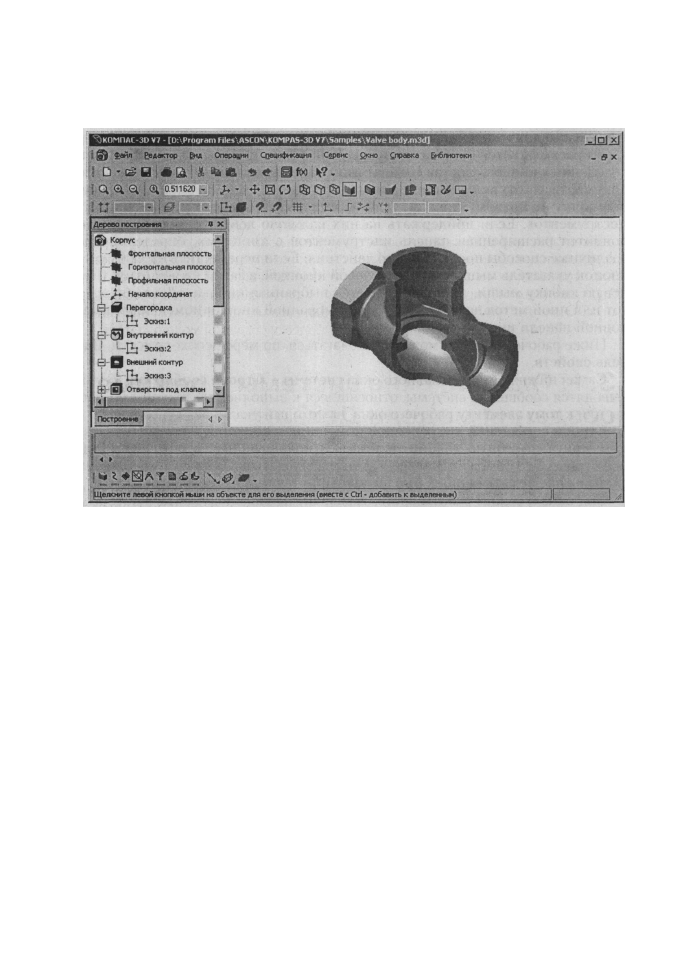

Рис. 3.1. Главное окно системы в режиме создания модели Детали

Полутоновое отображение модели - это представление модели, которое

позволяет увидеть поверхность модели и получить представление о ее форме.

Главное окно системы в режиме работы с моделью Детали, кроме общих для

системы элементов, содержит и свои специфические пункты меню, панели
инструментов, контекстные меню и другае дополнительные элементы. Поэтому
перед началом создания модели Детали рассмотрим подробнее интерфейс глав-
ного окна системы в режиме работы с моделью Детали. В верхней строке
Главного окна дается название и номер версии системы - KOMI1AC-3D V7. Да-
лее в квадратных скобках указывается тип открытого документа - полный путь

(последовательность вложенных папок, определяющих положение файла на

жестком диске) и имя файла (документа), с которым в настоящее время работа-
ет система. При работе системы в режиме Деталь файл имеет расширение .m3d.

Во второй строке располагаются пункты главного меню.
В строках с третьей по пятую расположены соответственно панели

инструментов Стандартная, Текущее состояние и Вид.

В середине экрана располагается рабочая область, в которой располагает-

ся модель детали. Здесь непосредственно выполняются все операции, связан-
ные с построением, оформлением или редактированием модели детали. Все
остальные элементы главного окна предназначены для обслуживания данной
рабочей области системы.

В левой (нижней) части по желанию пользователя может располагаться

Компактная панель. Это панель, на которой расположены кнопки-перек-

280 Создание модели Детали

лючатели и для каждой нажатой кнопки-переключателя в нижней (правой)

части располагается соответствующая панель инструментов с набором оп-

ределенных кнопок. Состав Компактной панели зависит от типа активного

документа и от включенной кнопки-переключателя. Кнопки, имеющие

стрелочку в правом нижнем углу, могут вызвать расширенную панель

инструментов. Если придержать на них нажатую левую кнопку мыши, то

появится расширенная панель инструментов с кнопками, определяющие

различные способы последующего действия. Если переместить на любую из

кнопок указатель мыши с нажатой левой кнопкой, а затем на ней отпустить

левую кнопку мыши, то активизируется выбранная кнопка, определяющая

тот или иной метод действия. А копия выбранной кнопки помещается в ос-

новной панели инструментов.

Ниже рабочей области может располагаться, по мере необходимости, Па-

нель свойств.

Самая нижняя строка главного окна системы - Строка сообщений. В ней

выводятся сообщения системы, относящиеся к выполнению текущей коман-

ды или к тому элементу рабочего окна, на который указывает курсор.

Строка сообщений это основной помощник и советчик в текущей ситуа-

ции. Приучите себя постоянно отслеживать появляющиеся сообщения в дан-

ной строке. Это поможет Вам адекватно реагировать на запросы и сообщения

системы и избежать ошибок при выполнении тех или иных действий.

Вид окна и режим работы системы зависит от вида документа, с которым

работает пользователь. Число и место установки панелей инструментов на

экране зависит от пожелания пользователя.

3.2. Выпадающие меню в режиме
создания модели Детали

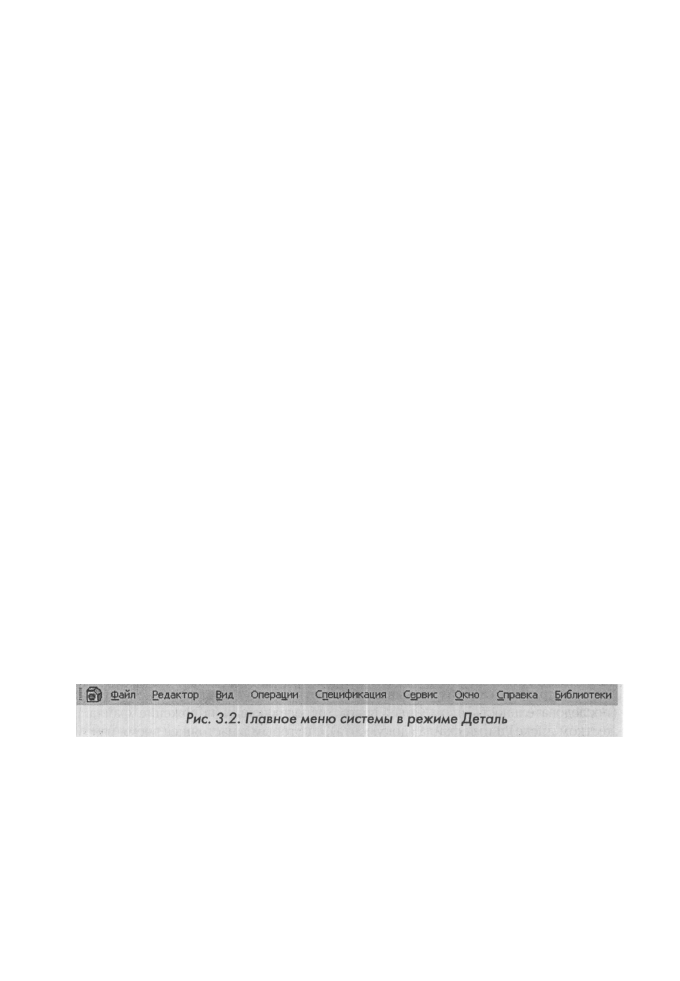

Главное меню системы в режиме Деталь (создание модели детали) включает

несколько пунктов меню, показанных на рис. 3.2.

Щелчок по каждому пункту главного меню вызывает соответствующее

выпадающее меню. Содержание пунктов главного меню Файл, Окно, Справ-

ка рассмотрены подробно в главе 1. Содержание пункта главного меню Вид в

режиме создания модели детали аналогично пункту главного меню Вид в ре-

жиме создания эскиза модели детали (см. параграф 2.2.2).

3.2.1. Выпадающее меню Редактор

Выбор в главном меню пункта Редактор или нажатие комбинации клавиш

Alt+P вызывает выпадающее меню редактирования модели детали, пока-

занное на рис. 3.3.

Выпадающие меню в режиме создания модели Детали 281

Для выполнения того или иного действия

данного выпадающего меню необходимо вна-

чале выделить редактируемый или удаляемый

объект или объекты.

Выпадающее меню пункта Редактор глав-

ного меню в режиме Деталь включает два

пункта:

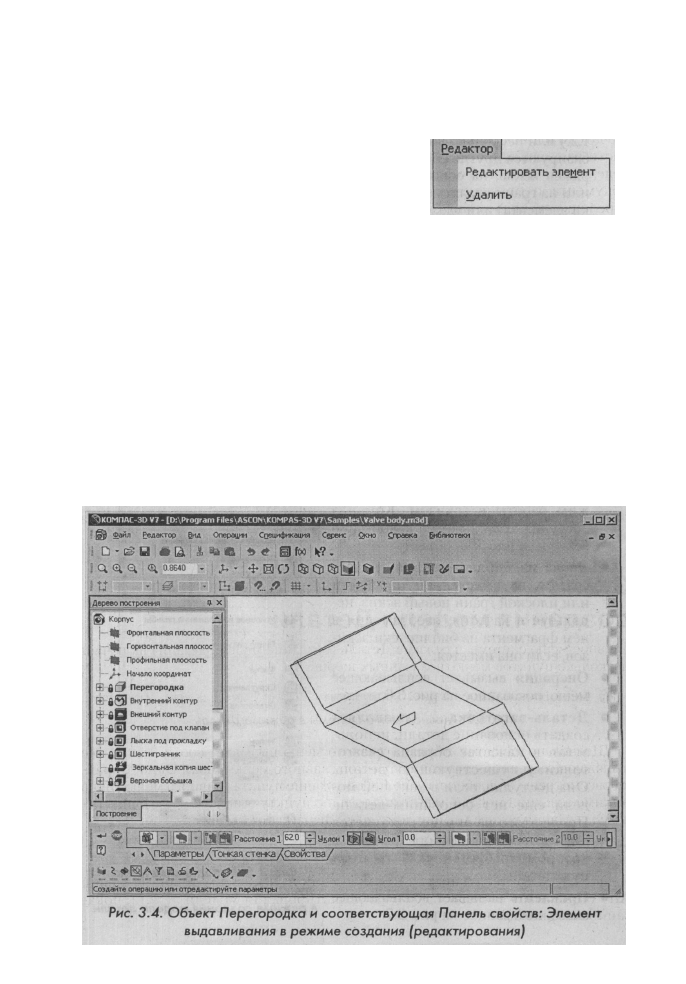

Рис. 3.3. Выпадающее меню

пункта Редактор главного

меню в режиме Деталь

Редактировать элемент позволяет изме-

нить параметры выделенного объекта с помощью изменения нужных

вам параметров в появившейся соответствующей Панели свойств, ко-

торая была и при создании выделенного объекта. Допустим, мы хотим

изменить некоторые параметры в объекте Перегородка детали Корпус

(см. рис. 3.1). Для этого щелкните Дереве построения по объекту Пе-

регородка для его выделения, а затем по пункту Редактировать эле-

мент в выпадающем меню пункта Редактор главного меню. Появится

объект Перегородка и соответствующая Панель свойств: Элемент вы-

давливания. Фрагмент главного окна системы в этом режиме показан

на рис. 3.4.
Удалить позволяет удалить выделенный объект (формообразующий

элемент, эскиз, конструктивную ось, плоскость, компонент сборки и

282 Создание модели Детали

т.д.) или несколько выделенных объектов. Если на удаляемом объекте

базируются другие объекты (например, на удаляемой плоскости изоб-

ражен эскиз, на основе которого создан формообразующий элемент

или на грани удаляемой детали изображен эскиз вырезанного из сбор-

ки элемента) или удаляемый объект участвует в сопряжениях, то на эк-

ране появится диалоговое окно Удалить объекты. В диалоговом окне

Удалить объекты перечисляются элементы и сопряжения, которые

затрагивает операция удаления. Вы можете отказаться от удаления или

подтвердить его, щелкнув по кнопке ОК, Отмена или Справка. Обра-

тите особое внимание на то, что отменить удаление объекта в докумен-

те-модели невозможно. Поэтому командой удаления нужно пользо-

ваться очень осторожно.

3.2.2. Выпадающее меню Операции

Выбор в главном меню пункта Операции
или нажатие комбинации клавиш Alt+ц
вызывает выпадающее меню, изображен-
ное на рис. 3.5.

Меню предлагает следующие пункты:

• Эскиз обеспечивает переход в ре-

жим работы с эскизом. Команда

доступна, если выделен какой-либо

эскиз или плоский объект;

• Эскиз из библиотеки... позволяет

создать на выделенной плоскости
или плоской грани новый эскиз, ис-
пользуя в качестве изображения в
нем фрагмента из библиотеки эски-
зов, если она имеется;

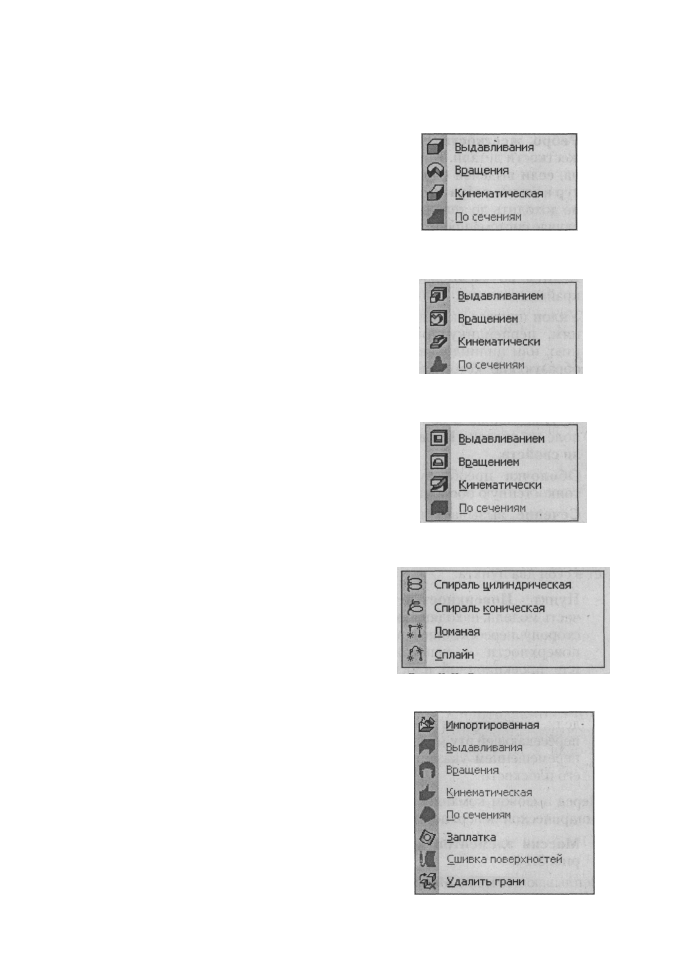

• Операция вызывает всплывающее

меню, показанное на рис. 3.6.

• Деталь-заготовка... позволяет

. создать основание детали, исполь-

зовав в качестве образца («заго-
товки») существующую деталь.

Она доступна, если в текущей мо-

дели еще нет основания детали.

После этого на экране появляется

диалоговое окно выбора файлов, в

котором требуется указать нуж-
ную деталь;

• Приклеить вызывает всплывающее

меню, показанное на рис. 3.7. .

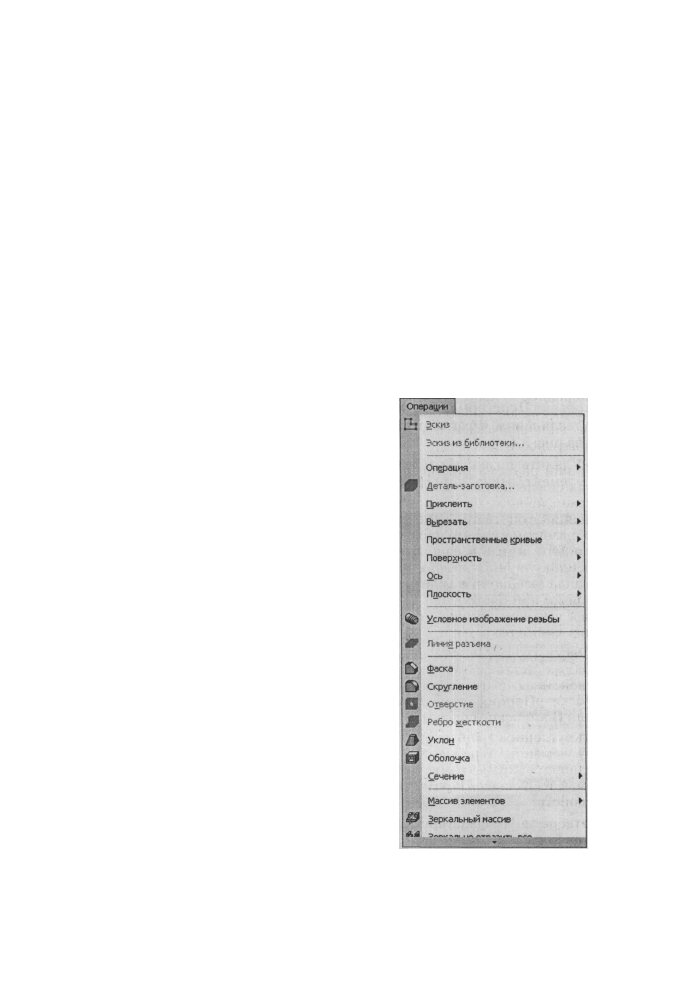

Рис. 3.5. Выпадающее меню

пункта Операции главного меню

в режиме создания модели детали

Выпадающие меню в режиме создания модели Детали 283

Вырезать вызывает всплывающее

меню, показанное на рис. 3.8.
Пространственные кривые вызыва-

ет всплывающее меню, показанное

на рис. 3.9.
Поверхность вызывает всплываю-

щее меню, показанное на рис. 3.10.

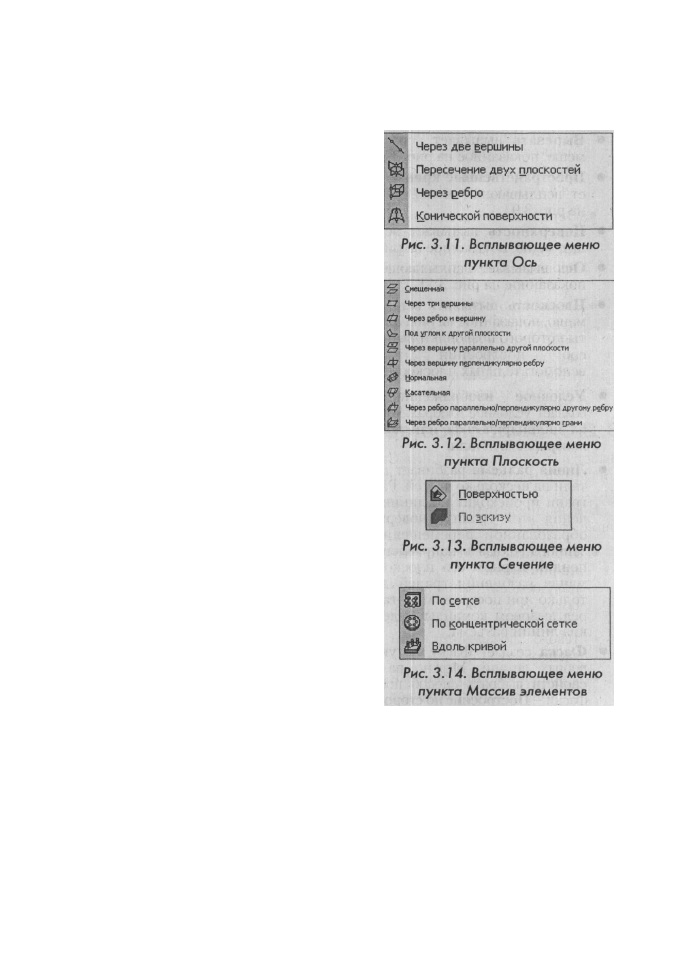

Ось вызывает всплывающее меню,

показанное на рис. 3.11.
Плоскость вызывает всплывающее

меню, показанное на рис. 3.12., пунк-

ты которого позволяют выбрать спо-

соб построения различных

вспомогательных плоскостей;
Условное изображение резьбы

создает условное изображение резьбы

на цилиндрической или конической

поверхности детали;

Линия разъема разбивает грань де-

тали на несколько частей. Разбиение

грани происходит по линии пересе-

чения этой грани с поверхностью,

образованной перемещением ука-

занного эскиза в направлении, пер-

пендикулярном его плоскости. Ко-

манда разбиения граней доступна

только при построении деталей. Пе-

ред вызовом команды выделите эс-

киз линии разъема;
Фаска создает фаску на указанных

ребрах детали. Можно на Панели

свойств выбрать способ построения

фаски - Построение по стороне и углу

или Построение по двум сторонам;
Скругление строит скругление меж-

ду указанными ребрами детали с за-

данными параметрами, устанавлива-

емые на вкладке Параметры Панели

свойств;
Отверстие создает круглое отверс-

тие со сложным профилем. Предва-

рительно требуется выделить плос-

кий объект (плоскую грань детали,

вспомогательную или конструктив-

ную плоскость), на котором должно

располагаться отверстие;

Рис. 3.6. Всплывающее меню

пункта Операция

Рис. 3.7. Всплывающее меню

пункта Приклеить

Рис. 3.8. Всплывающее меню

пункта Вырезать

Рис. 3.9. Всплывающее меню

пункта Пространственные кривые

Рис. 3.10. Всплывающее меню

пункта Поверхность

284 Создание модели Детали

• Ребро жесткости создает ребра

жесткости детали. Команда доступ-

на, если выделен один эскиз. Кон-

тур в эскизе ребра жесткости может

не доходить до тела детали. В этом

случае система продолжит конур до

пересечения с ближайшей гранью.

Криволинейные контуры продол-

жаются по касательным к ним в

крайних точках;

• Уклон придает уклон плоским гра-

ням, перпендикулярным основа-

нию, или цилиндрическим граням,

образующие которых перпендику-

лярны основанию. Укажите объек-

ты для выполнения уклона. Введи-

те угол уклона в соответствующее

поле на вкладке Параметры Пане-

ли свойств;

• Оболочка преобразует деталь в

тонкостенную оболочку;

• Сечение вызывает всплывающее

меню, показанное на рис. 3.13.

Всплывающее меню Сечение включа-

ет в себя два пункта:
- Пункт Поверхностью удаляет

часть модели, находящуюся по одну

сторону пересекающей эту модель

поверхности - вспомогательной

или проекционной плоскости или

импортированной поверхности;

- Пункт По эскизу удаляет часть мо-

дели, находящуюся по одну сторону

пересекающей эту модель цилиндрической поверхности, образованной

перемещением указанного эскиза в направлении, перпендикулярном

его плоскости.

Перед вызовом команды выделите эскиз, в котором изображен профиль

цилиндрической поверхности.

• Массив элементов вызывает всплывающее меню, показанное на

рис. 3.14.

Всплывающее меню Массив элементов включает в себя три пункта:
- Пункт По сетке создает массив, элементы которого располагаются в уз-

лах параллелограммной сетки;

Выпадающие меню в режиме создания модели Детали 285

- Пункт По концентрической сетке создает массив, элементы которого

располагаются в узлах концентрической сетки;

- Пункт Вдоль кривой создает массив, элементы которого располагают-

ся вдоль указанной кривой.

• Зеркальный массив позволяет получить копию выбранных элементов,

симметричную им относительно указанной плоскости или плоской гра-

ни. Элементы, которые требуется зеркально отразить, можно выделить

перед вызовом команды. Для этого укажите их в Дереве построения

или в окне детали.

• Зеркально отразить все позволяет «приклеить» к детали ее зеркаль-

ную копию, то есть получить деталь, обладающую плоскостью симмет-

рии. Укажите в окне детали плоскую грань, которая должна стать плос-

костью симметрии при копировании детали. Вы можете указывать

только грань, плоскость которой не пересекает деталь. На экране поя-

вится фантом зеркальной копии детали.

3.2.3. Выпадающее меню Спецификация

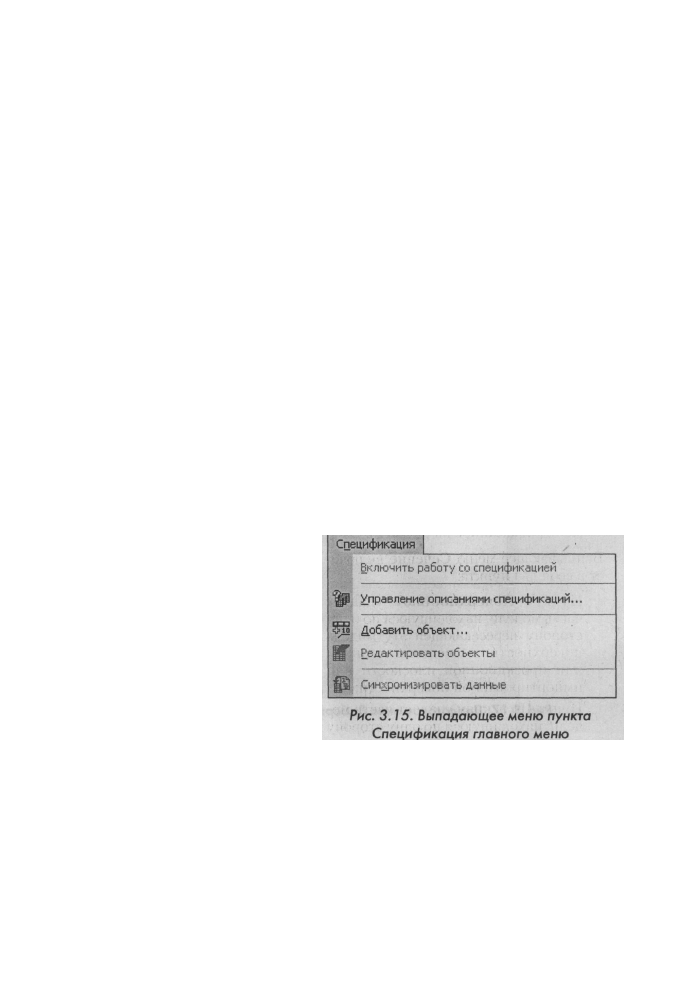

Выбор в главном меню пункта Спецификация или нажатие комбинации кла-

виш Alt+n вызывает выпадающее меню Спецификация, представленное на

рис. 3.15.

В меню представлены следу-

ющие пункты:

• Включить работу со спе-

цификацией позволяет

получить лицензию на ра-

боту со спецификацией,

записанную в памяти се-

тевого ключа электронной

защиты;

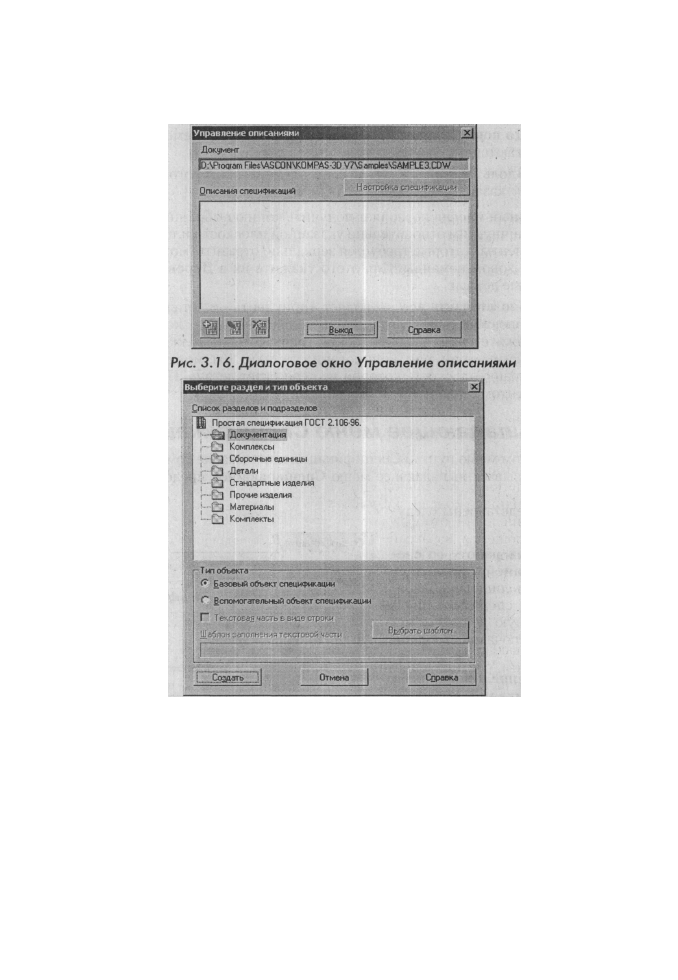

• Управление описаниями

спецификаций вызывает

диалоговое окно Управ-

ление описаниями, пока-

занное на рис. 3.16.

• Добавить объект вызыва-

ет диалоговое окно Выберите раздел и тип объекта, показанное на рис.

3.17.

• Редактировать объекты обеспечивает переход в режим редактирова-

ния объектов спецификации внутри документа (Детали, фрагмента

или модели);

• Синхронизировать данные передает изменения объектов специфика-

ции из чертежа или модели в подключенную к этому документу специ-

фикацию.

286 Создание модели Детали

Рис. 3.17. Диалоговое окно выберите раздел и тип объекта

3.2.4. Выпадающее меню Сервис

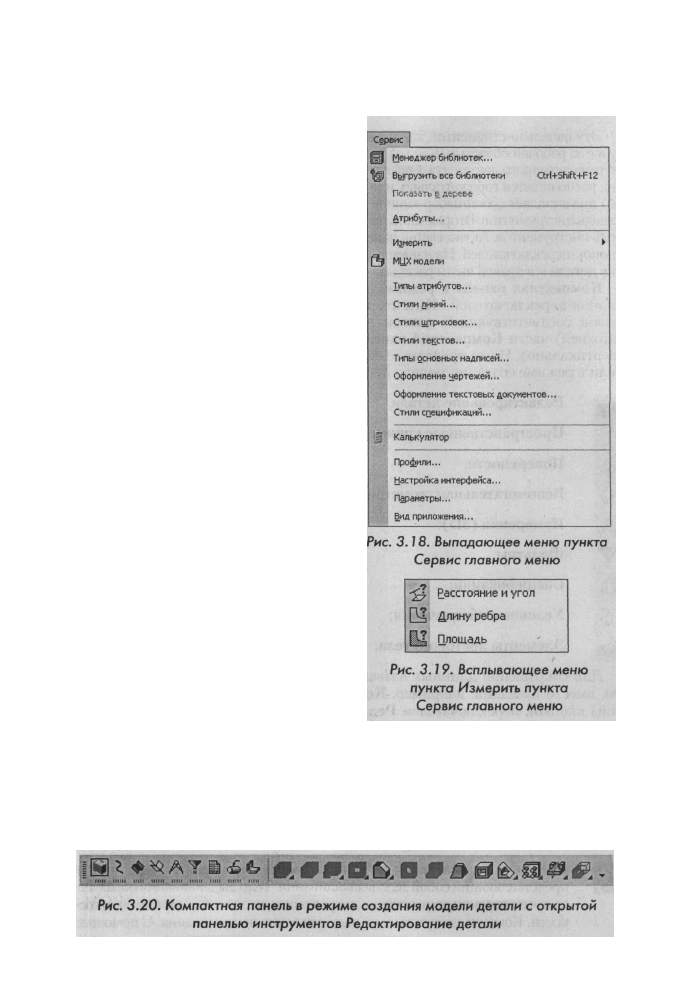

Выбор в главном меню пункта Сервис или нажатие комбинации клавиш

Alt+e вызывает выпадающее меню Сервис, показанное на рис. 3.18.

Меню предлагает следующие пункты:

• Менеджер библиотек позволяет включить или отключить отображе-

ние на экране Менеджера библиотек - систему управления КОМ-
ПАС-библиотеками;

• Выгрузить все библиотеки позволяет отключить от системы КОМ-

I1AC-3D все подключенные библиотеки;

Компактные панели в режиме создания модели детали 287

• Показать в дереве позволяет вы-

делить в Дереве построения

формообразующий элемент, ко-

торому принадлежит объект, вы-

деленный в окне модели (напри-

мер, элемент выдавливания, ко-

торому принадлежит выделенная

грань). После вызова команды

пиктограмма соответствующего

формообразующего элемента вы-

деляется зеленым цветом, а Де-

рево построения разворачивает-

ся так, чтобы она была видна;

• Измерить обеспечивает появле-

ние всплывающего меню, пока-

занное на рис. 3.19.

• МЦХ позволяет выполнить рас-

лет массо-центровочных характе-

ристик существующей модели

(детали или сборки). Расчет

МЦХ ведется в глобальной сис-

теме координат модели. Резуль-

таты вычислений отображаются

в появляющемся на экране Ин-

формационном окне. В расчетах

используются значения плотнос-

тей материалов деталей.

Остальные пункты выпадающего

меню Сервис аналогичны таким же

пунктам всплывающего меню в режиме

работы с эскизом, рассмотренные под-

робно в предыдущей главе.

3.3. Компактные панели в режиме
создания модели детали

Общий вид панели инструментов Компактная панель в активном документе

Деталь, представленный в одном из своих возможных видов - горизонталь-

ной строки, показан на рис. 3.20.

288 Создание модели Детали

Эту панель инструментов, как правило, размещают в нижней части экрана, сра-

зу же за рабочей областью. Как мы уже знаем, состав Компактной панели зависит

от типа активного документа. Она состоит из двух частей. Одна часть (левая, если

она располагается горизонтально, или верхняя, если она располагается вертикаль-

но) представляет собой набор кнопок-переключателей, вызывающих ту или иную

панель инструментов. Вторая часть представляет собой ту или иную вызванную па-

нель инструментов. Активизация панелей инструментов производится с помощью

кнопок-переключателей. На нашем рисунке активизирована кнопка Редактирова-

ние детали и в правой части раскрыта соответствующая панель инструментов.

Компактная панель в режиме работы Деталь включает большой набор

кнопок-переключателей. Щелчок по кнопке-переключателю обеспечивает

вызов соответствующей панели инструментов, появляющейся в правой

(нижней) части Компактной панели, если она расположена горизонтально

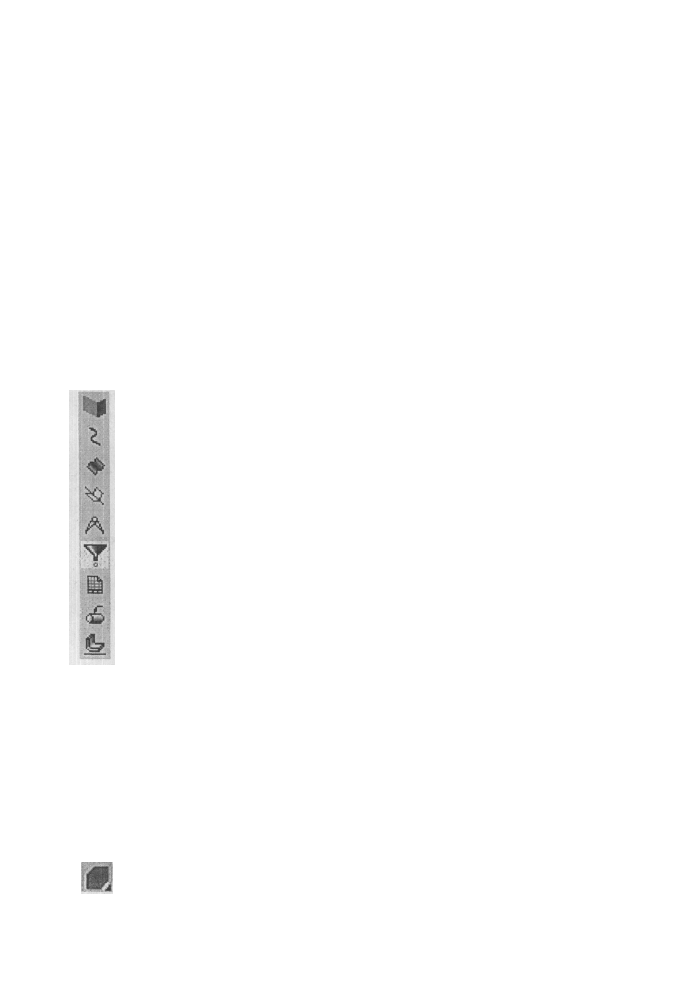

(вертикально). Ниже представлены кнопки-переключатели Компактной па-

нели в режиме создания модели детали:

Редактирование детали;

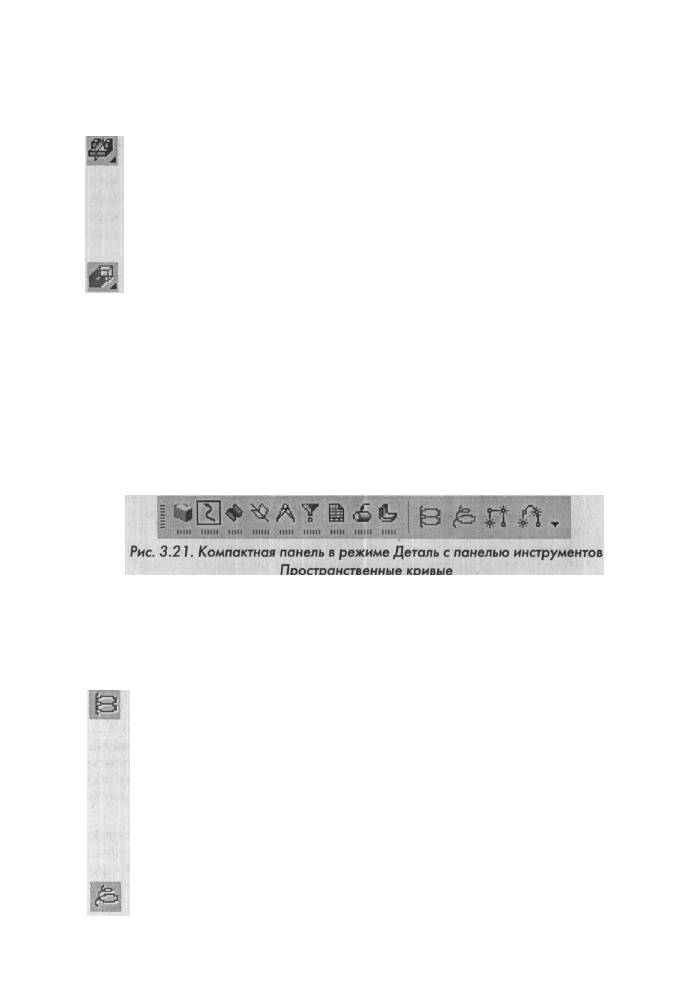

Пространственные кривые;

Поверхности;

Вспомогательная геометрия;

Измерения (3D);

Фильтры;

Спецификация;

Условные обозначения;

Элементы листового тела.

Для сокращения длинных названий, связанных с Компактными панеля-

ми, вместо названия, например, Компактная панель с включенной (актив-
ной) кнопкой-переключателем Редактирование детали и активной (откры-
той) панелью инструментов Редактирование детали будем говорить Компа-

ктная панель Редактирование детали и так далее.

3.3.1. Компактная панель Редактирование детали

Компактная панель с активной кнопкой Редактирование детали показа-

на выше. Панель инструментов для активной кнопки Редактирование дета-

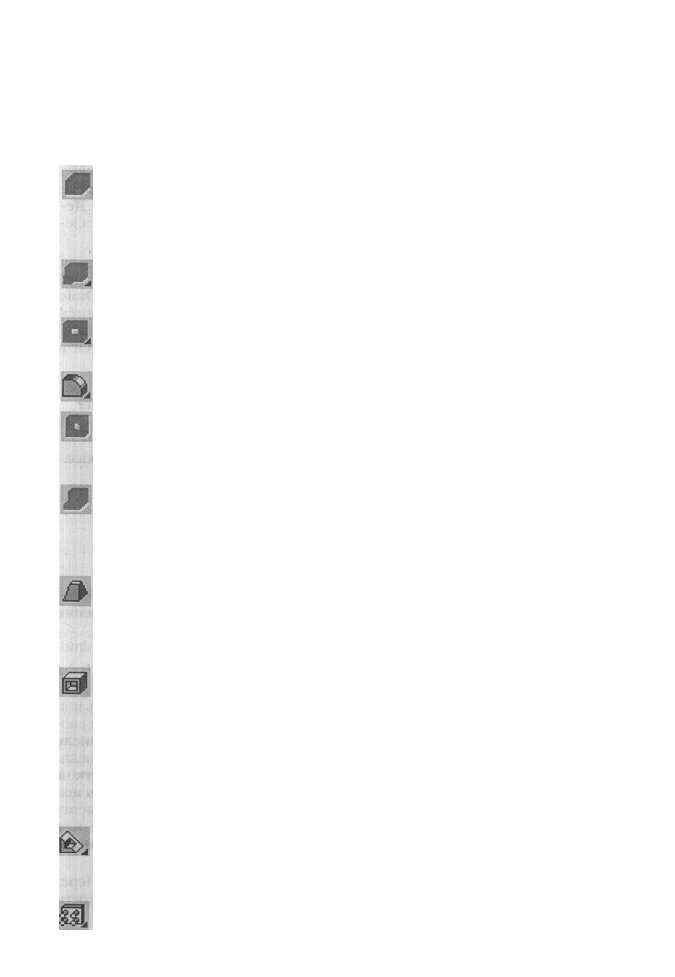

ли включает следующий набор кнопок:

Операция выдавливания позволяет создать объемный элемент детали,
представляющий собой тело выдавливания. Тело выдавливания образует-
ся путем перемещения эскиза в направлении, перпендикулярном его плос-
кости. Команда доступна, если выделен эскиз-выдавливания. С помощью

Компактные панели в режиме создания модели детали 289

списка Направление на вкладке Параметры Панели свойств задайте
направление, в котором требуется'выдавливать эскиз.
Деталь-заготовка... позволяет создать основание детали, использо-
вав в качестве образца («заготовки») существующую деталь. Коман-

да Деталь-заготовка доступна, если в текущей модели еще нет осно-
вания детали. После этого на экране появляется диалоговое окно вы-
бора файлов, в котором требуется указать нужную деталь.
Приклеить выдавливанием позволяет добавить к детали формообра-
зующий элемент, представляющий собой тело выдавливания. Коман-

да доступна, если выделен соответствующий эскиз-выдавливания.
Вырезать выдавливанием позволяет вырезать из модели формообра-
зующий элемент, представляющий собой тело выдавливания. Коман-
да доступна, если выделен соответствующий эскиз-выдавливания.

Скругление позволяет скруглить указанные ребра детали.

Отверстие позволяет создать круглое отверстие со сложным профи-

лем. Перед вызовом команды требуется выделить плоский объект

(плоскую грань детали, вспомогательную или конструктивную плос-
кость), на котором должно располагаться отверстие.

Ребро жесткости позволяет создавать ребра жесткости детали. Команда

доступна, если выделен соответствующий эскиз. Контур в эскизе ребра
жесткости может не доходить до тела детали. В этом случае система про-
должит контур до пересечения с ближайшей гранью. Криволинейные
контуры продолжаются по касательным к ним в крайних точках.
Уклон позволяет придать уклон плоским граням, перпендикулярным
основанию, или цилиндрическим граням, образующие которых пер-
пендикулярны основанию. Укажите объекты для выполнения укло-
на. Введите угол уклона в соответствующее поле на вкладке Парамет-

ры Панели свойств.
Оболочка позволяет преобразовать деталь в тонкостенную оболочку.

При создании оболочки все тело детали исключается из расчетов, а к

ее граням добавляется слой материала, образующий оболочку. Если

материал добавлять ко всем граням детали, то получится пустотелая

(полая) деталь. С помощью списка Тип на вкладке Тонкая стенка Па-

нели свойств укажите направление добавления материала - наружу

или внутрь относительно поверхности детали. Введите толщину обо-

лочки в поле Толщина стенки. Укажите в окне детали грани, которые

не должны участвовать в построении оболочки.
Сечение поверхностью позволяет удалить часть модели, находящую-

ся по одну сторону пересекающей эту модель поверхности - вспомо-

гательной или проекционной плоскости или импортированной пове-

рхности.
Массив по сетке позволяет создать массив, элементы которого распо-

лагаются в узлах параллелограммной сетки.

290 Создание модели Детали

Зеркальный массив позволяет получить копию выбранных элемен-

тов, симметричную им относительно указанной плоскости или плос-

кой грани. Элементы, которые требуется зеркально отразить, можно

выделить перед вызовом команды. Для этого укажите их в Дереве

построения или в Окне детали. Укажите плоскость симметрии в Де-

реве построения или в Окне детали. Укажите приклеиваемые эле-

менты, если они не были выделены перед вызовом команды.
Вычесть компоненты позволяет образовать в редактируемой детали

полость, имеющую форму другой детали. Выберите детали, которые

необходимо вычесть из редактируемой детали, указав их в Окне

сборки или в Дереве построения. Указанные детали подсвечиваются

в окне модели. Соответствующие им пиктограммы выделяются цве-

том в Дереве построения. Названия этих деталей отображаются в

Списке компонентов на вкладке Параметры Панели свойств.

3.3.2. Компактная панель Пространственные
кривые

Компактная панель с активной кнопкой Пространственные кривые показа-

на на рис. 3.21.

Для выхода из команды, введенной кнопкой на панели инструментов,

щелкните по кнопке Прервать команду на Панели специального управления

или нажмите клавишу Esc.

Панель инструментов Пространственные кривые включает следующий

набор кнопок:

Спираль цилиндрическая позволяет создать цилиндрическую спи-

раль. Перед вызовом команды требуется выделить плоскую грань или

плоскость, на которой должна располагаться спираль. Выберите спо-

соб построения спирали из соответствующего списка на Панели

свойств. При использовании способа По числу витков и шагу введи-

те на панели свойств нужные значения в поля Шаг и Число витков.

При использовании способов По числу витков и высоте или По ша-

гу витков и высоте введите число или шаг витков и задайте высоту

спирали. Укажите направление построения спирали: Прямое или

Обратное. Если высота спирали определяется по объекту, то измене-

ние направления невозможно.

Спираль коническая позволяет создать коническую спираль. Перед

вызовом команды требуется выделить плоскую грань или плоскость,

на которой должна располагаться спираль.
