Основные способы построения эскиза для создания детали 211

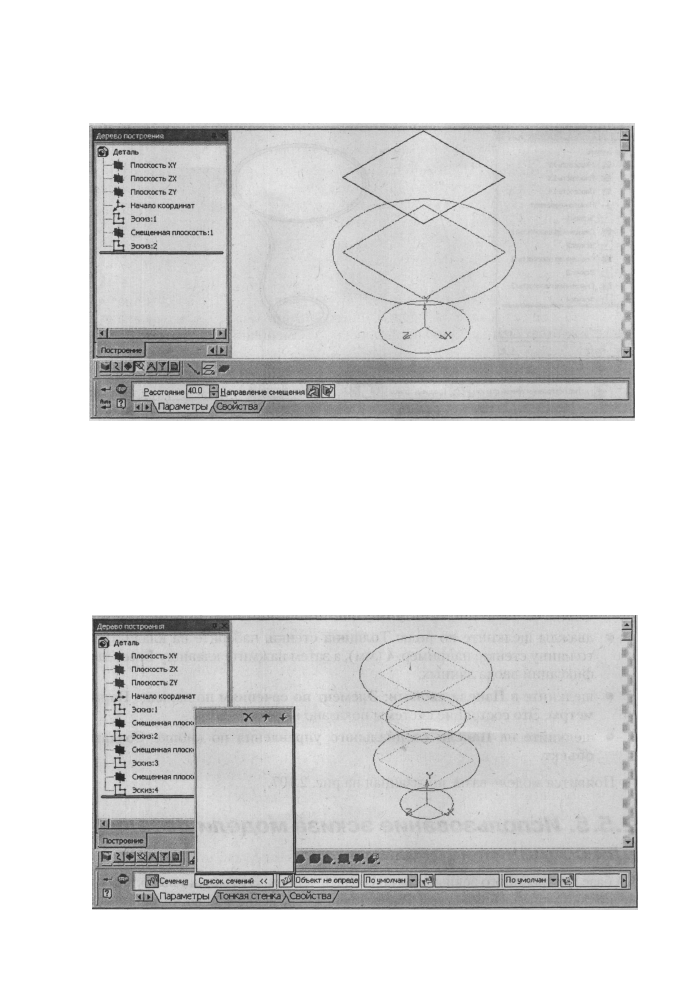

Рис. 2.104. Вторая смещенная плоскость

• щелкните в Компактной панели по первой кнопке-переключателю -

Редактирование детали, если она не нажата, а затем по первой кнопке

в панели инструментов - в правой части Компактной панели - по

кнопке Операции и, не отпуская ее, переместите указатель курсора с

нажатой левой кнопкой по дополнительной (расширенной) панели до

кнопки Операция по сечениям. Отпустите нажатую левую кнопку мы-

ши. Система перейдет в режим выполнения Операция по сечениям.

Появится соответствующая Панель свойств: Элемент по сечениям.

Это состояние системы показано на рис. 2.105.

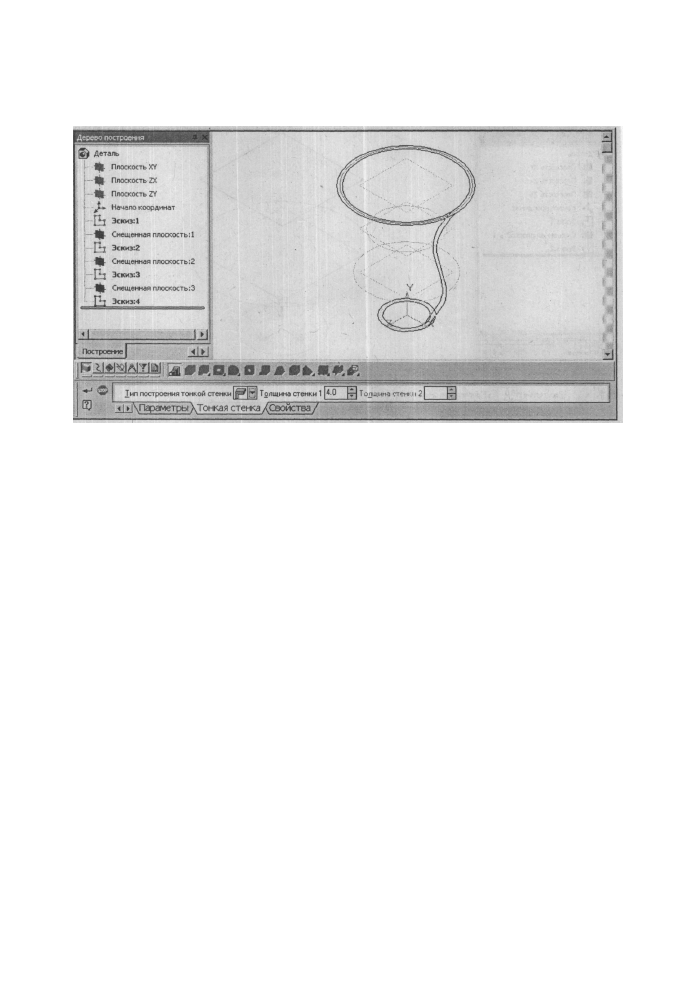

Рис. 2.105. Эскизы-сечения вазы и Панель свойств в режиме Операция по сечениям

212 Создание эскиза для формирования модели детали

Рис. 2. ? 06. Промежуточное состояние будущей вазы

в щелкните последовательно по эскизам в Дереве построения. Они пос-

ледовательно будут вводится в панель Список сечений. Одновременно

на экране появится линия соединяющая все указанные эскизы-сече-
ния. Можно вводить в панель Список сечений и в другом порядке, но
это уже будет другая ваза;

• щелкните в Панели свойств: Элемент по сечениям по вкладке Тонкая

стенка;

• щелкните по списку Тип построения тонкой стенки. В раскрывшемся

списке щелкните по пункту Внутрь;

• дважды щелкните по полю Толщина стенки, наберите на клавиатуре

толщину стенки, например, 4 (мм), а затем нажмите клавишу Enter для
фиксации ввода данных;

• щелкните в Панели свойств: Элемент по сечениям по вкладке Пара-

метры. Это состояние системы показано на рис. 2.106;

• щелкните на Панели специального управления по кнопке Создать

объект.

Появится модель вазы, показанная на рис. 2.107.

2.5.5, Использование эскиза модели детали

для создания чертежа

На базе построенного эскиза можно создать чертеж. Это можно выполнить в
несколько этапов. Используем в качестве примера эскиз вращения, использо-
ванный нами ранее для создания модели вала.

Основные способы построения эскиза для создания детали 213

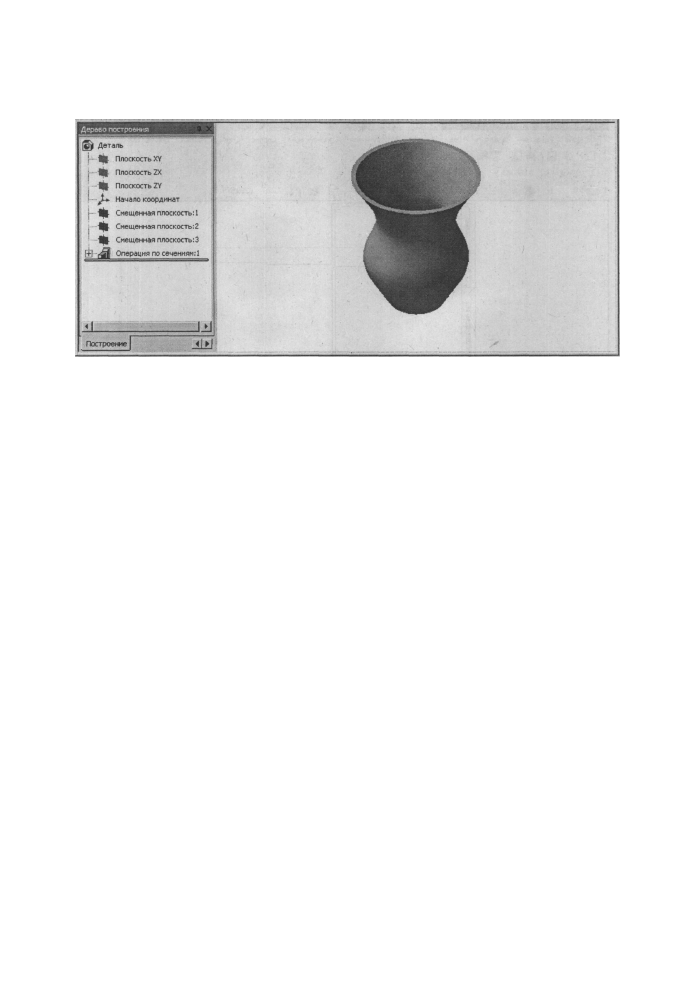

Рис. 2.107. Модель вазы

• Первый этап - копирование эскиза модели вала в буфер обмена данными.

• щелкните в главном меню по пункту Выделить, а затем в выпадающем

меню по пункту Рамкой;

• щелкните в левом верхнем углу рамки, а затем в нижнем правом углу

рамки, чтобы весь эскиз попал внутрь рамки. Эскиз выделится зеленым

цветом;

• щелкните на панели инструментов Стандартная по кнопке Копиро-

вать, а затем щелкните в начале координат эскиза для фиксирования

базовой точки эскиза - точки к которой будет привязан эсьсиз. Копия

эскиза с указанной базовой точкой поместится в буфер обмена данны-

ми, из которого его можно затем вставить в чертеж.

Второй этап - вставка эскиза из буфера обмена данными в чертеж. Для

этого:

• щелкните в главном меню по пункту Файл, а затем в выпадающем ме-

ню по пункту Создать. Появится диалоговое окно Новый документ с

открытой вкладкой Новые документы;

• щелкните по пиктограмме Чертеж на вкладке Новые документы. Поя-

вится главное окно системы, настроенное для работы с чертежом и
форматка чертежа;

• щелкните на панели инструментов Вид по кнопке Показать все - кноп-

ке с изображением форматки или нажмите функциональную клавишу

F9. Появится форматка во всем объеме;

• щелкните на панели инструментов Стандартная по кнопке Вставить

или нажмите комбинацию клавиш Shift+Insert. Появится Панель

свойств: Вставка из буфера. Одновременно в строке сообщений поя-

вится подсказка
Укажите положение базовой точки и задайте масштаб и угол поворота

вставки;

214 Создание эскиза для формирования модели детали

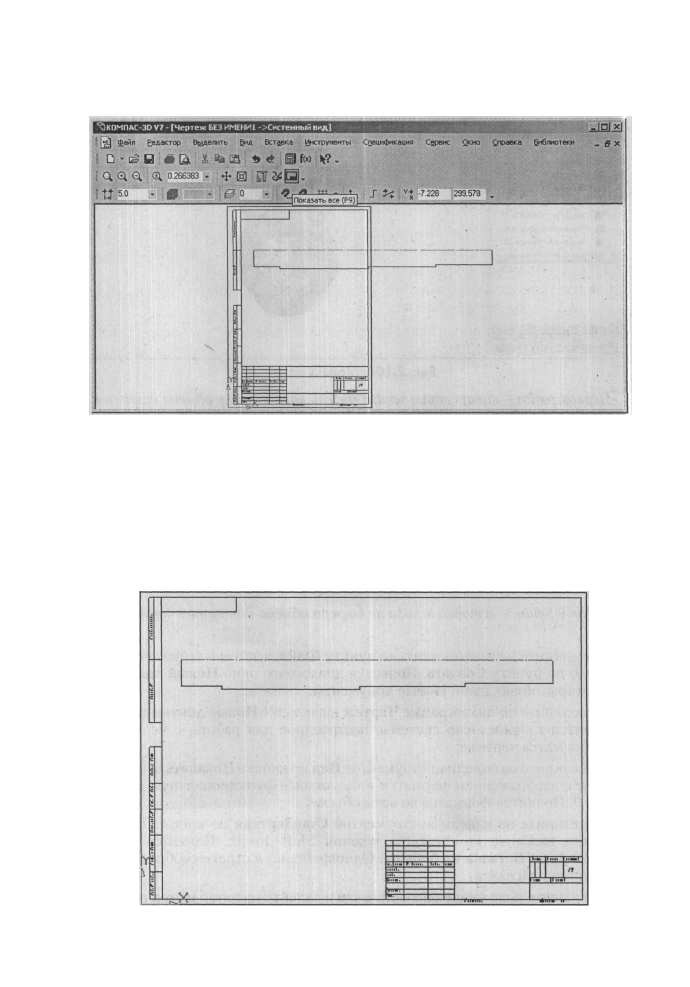

Рис. 2.108. Окно системы в режиме ввода копии эскиза

• переместите указатель курсора с фантомом содержимого буфера обме-

на данными в область форматки и щелкните мышью. При этом, воз-
можное состояние системы показано на рис. 2.108.

По умолчанию выдается стандартный формат листа А4 с вертикальной

ориентацией. В нашем примере требуется форматка A3 с горизонтальной
ориентацией, как минимум. Для этого:

• щелкните правой кнопкой мыши. Появится контекстное меню;

Рис. 2.109. Размещение эскиза в форматке чертежа

Основные способы построения эскиза для создания детали 215

• щелкните в контекстном меню по пункту Параметры текущего черте-

жа. Появится диалоговое окно Параметры с открытой вкладкой Теку-
щий чертеж;

• щелкните по знаку + (плюс) перед пунктом Параметры листа для его

раскрытия;

• щелкните в раскрытом пункте Параметры листа по пункту Формат.

Появится в правой части панель Формат листа, с параметрами уста-
новленными по умолчанию;

• щелкните по раскрывающемуся списку Обозначение, а в нем формату

A3, а затем по кнопке ОК;

• щелкните по ориентации горизонтальная. Это состояние системы по-

казано на рис. 2.109.

2.5.6. Плоскости построения эскиза

Создание нового эскиза может выполняться на одной из проекционных или

вспомогательных плоскостей или на плоской грани модели. При этом постро-
ение его легче выполнить тогда, когда его плоскость построения - рабочая
плоскость - будет совпадать с плоскостью экрана. Если плоскость эскиза пер-
пендикулярна плоскости экрана, построение совершенно невозможно.

При создании нового эскиза необходимо выполнить две важные операции:

• выделить плоский объект (проекционную или вспомогательную плос-

кость, плоскую грань модели), щелкнув по нему мышью;

• установить плоскость построения параллельно экрану.

Построение эскиза для создания модели детали может быть выполнено на

одной из проекционных плоскостей:

• щелкните мышью в окне Дерево построения по названию плоскости, в

которой будет создан новый эскиз. Пиктограмма плоскости в Дереве
построения будет выделена зеленым цветом, а в окне детали будет
подсвечено условное обозначение плоскости;

• установите плоскость параллельно экрану.

Построение эскиза для создания модели детали может быть выполнено

также на одной из вспомогательных плоскостей:

• щелкните мышью в окне Дерево построения по названию вспомога-

тельной плоскости, в которой будет создан новый эскиз. Пиктограмма
плоскости в Дереве построения будет выделена зеленым цветом, а в
окне модели будет подсвечено условное обозначение плоскости;

• установите плоскость параллельно экрану.

Чтобы установить выделенную плоскость параллельно плоскости экрана

можно использовать три способа.

216 Создание эскиза для формирования модели детали

Первый способ с помощью системы меню:

• щелкните в главном меню по пункту Вид. Появится выпадающее меню;
• щелкните по пункту Ориентация в выпадающем меню. Появится диа-

логовое окно Ориентация вида, показанное на рис. 2.110.

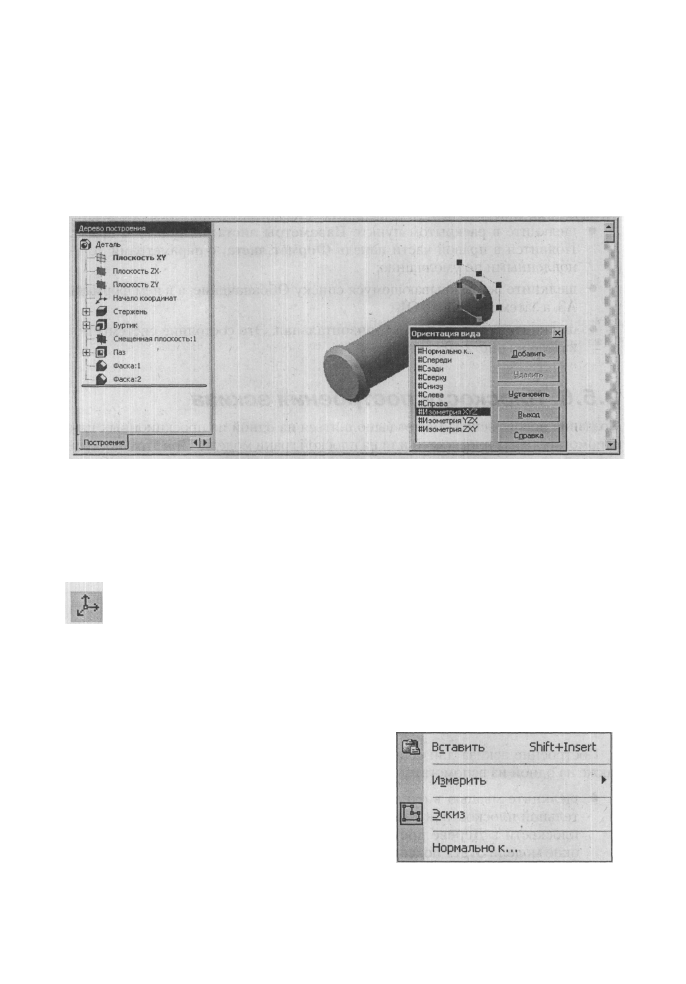

Рис. 2.110. Диалоговое окно Ориентация вида

• щелкните в диалоговом окне Ориентация вида по пункту #Нормально

к..., а затем по кнопке Установить. Выделенная ранее плоскость будет

параллельна экрану.

Второй способ с помощью панели инструментов:

щелкните в панели инструментов Текущее состояние по кнопке

Ориентация - кнопке с изображением системы координат. Появит-

ся диалоговое окно Ориентация вида, показанное выше;

• щелкните в диалоговом окне Ориентация вида по пункту #Нормально

к..., а затем по кнопке Установить. Выделенная ранее плоскость будет

параллельна экрану.

Третий способ с помощью контекстного меню:
• щелкните правой кнопкой мыши.

Появится контекстное меню, пока-

занное на рис. 2.111.

• щелкните по пункту Нормально к....

Выделенная ранее плоскость будет

параллельна экрану.

Чтобы создать эскиз в выделенной плос-

кости, вызовите из контекстного меню

пункт Эскиз или щелкните на панели

инструментов Текущее состояние по

РИС. 2.111. Контекстное меню

в режиме эскиза

Построение вспомогательных плоскостей 217

кнопке Эскиз. Кнопка Эскиз останется нажатой. Это свидетельствует о том,

что система находится в режиме построения или редактирования эскиза. При

этом изменится набор кнопок Компактной панели и состав Главного меню.

По умолчанию в новом эскизе включен параметрический режим.

Чтобы настроить параметрический режим в текущем эскизе:

• щелкните в главном меню по пункту Сервис. Появится выпадающее

меню;

• щелкните в выпадающем меню по пункту Параметры.... Появится диа-

логовое окно Параметры;

• щелкните по вкладке Текущий эскиз, если она не открыта;
• щелкните по пункту Параметризация в левой части диалогового окна;
• произведите необходимые настройки в правой части появившейся па-

нели под названием Управление параметризацией.

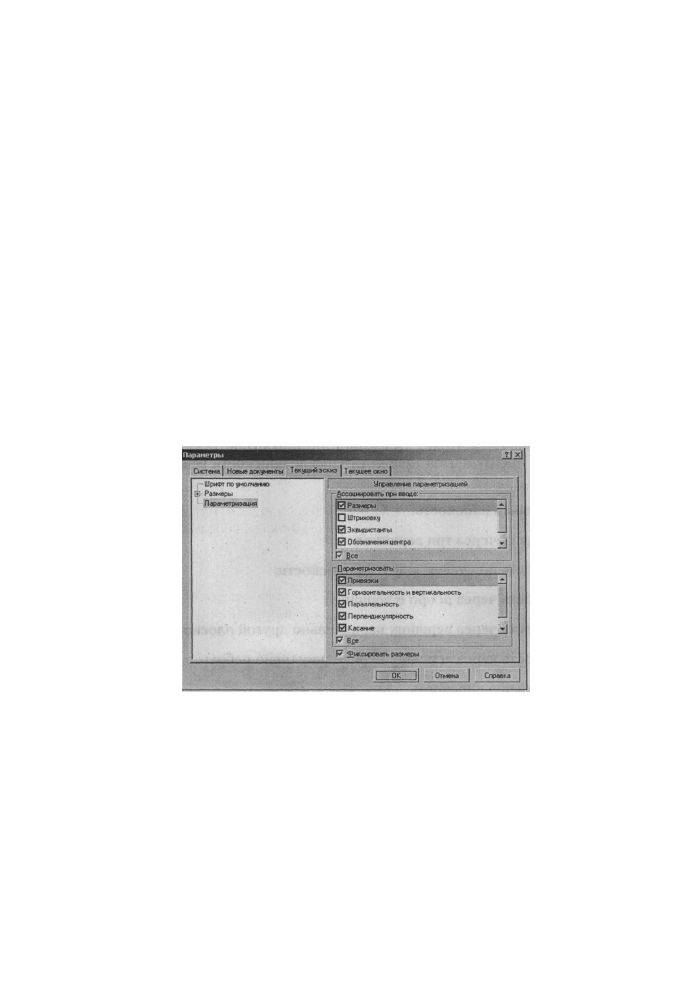

Диалоговое окно Параметры с открытой вкладкой Текущий эскиз в режи-

ме Параметризация показано на рис. 2.112.

Рис. 2.112. Диалоговое окно Параметры с открытой вкладкой Текущий эскиз

в режиме Параметризация

2.6. Построение вспомогательных
плоскостей

В системе Компас имеется большой набор вспомогательных плоскостей, ко-

торые широко используются для построения на них эскизов.

Чтобы начать выполнение операции построения вспомогательных плос-

костей необходимо выполнить два основных этапа.

Первый этап — вызов расширенной панели инструментов для построения

вспомогательных плоскостей в режиме создания детали. Для этого:

218 Создание эскиза для формирования модели детали

• щелкните на Компактной панели по

кнопке-переключателю Вспомогатель-

ная геометрия - кнопке с изображени-

ем поверхности и прямой, если она не

нажата. Появится в правой части па-

нель инструментов;

• щелкните по второй кнопке в панели

инструментов - кнопке с изображени-

ем плоскости и держите нажатой ле-

вую кнопку мыши. Появится всплыва-

ющая (расширенная) панель инстру-

ментов с кнопками для построения

различных вспомогательных плоскос-

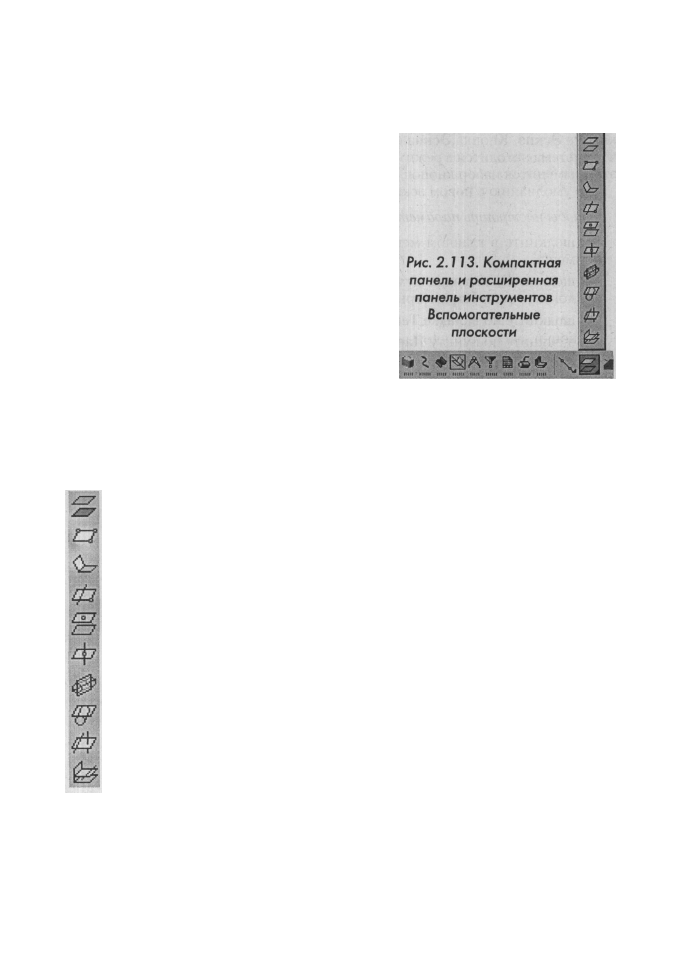

тей, показанная на рис. 2.113.

Второй этап - выбор нужной вспомогательной плоскости в расширенной

панели инструментов. Для этого переместите с нажатой левой кнопкой ука-

затель курсора на нужную кнопку и отпустите кнопку. Кнопка переместится

вниз и активизируется. Появится соответствующая Панель свойств. Расши-

ренная панель инструментов Вспомогательные плоскости включает множе-

ство кнопок:

Смещенная плоскость; \

Плоскость через три вершины;

Плоскость под углом к другой плоскости;

Плоскость через ребро и вершину;

Плоскость через вершину параллельно другой плоскости;

Плоскость через вершину перпендикулярно ребру;

Нормальная плоскость;

Касательная плоскость;

Плоскость через ребро параллельно/перпендикулярно другому ребру;

Плоскость через ребро параллельно/перпендикулярно грани.

2.6.1. Построение смещенной плоскости

Построение смещенной плоскости включает несколько этапов.

Первый этап - создание режима построения Смещенной плоскости. Для

этого:

• вызовите расширенную панель инструментов для построения вспомо-

гательных плоскостей (см. выше);

Построение вспомогательных плоскостей 219

переместите указатель мыши с нажатой левой кнопки мыши на кнопку

Смещенная плоскость и отпустите кнопку мыши. Появится соответству-

ющая Панель свойств: Смещенная плоскость, показанная на рис. 2.114.

Расстояние [i6i  | f ] Направление смещения

Рис. 2.114. Компактная панель в режиме построения детали и Панель свойств:

Смещенная плоскость

При этом изображение кнопки Смещенная плоскость переместится на

место кнопки, расположенной в самом низу дополнительной (расширенной)

панели инструментов.

Панель свойств: Смещенная плоскость позволяет создать одну или нес-

колько вспомогательных плоскостей, расположенных на заданном расстоя-

нии от указанной плоскости или плоской грани детали.

Второй этап - построение Смещенной плоскости. Для этого:

• щелкните дважды на Панели свойств: Смещенная плоскость в поле

Расстояние и введите значение расстояния от существующей плоскос-

ти (плоской грани) до новой конструктивной плоскости, например 10 и

нажмите клавишу Enter для фиксации введенного значения;

• щелкните на Панели свойств: Смещенная плоскость по кнопке Пря-

мое направление или Обратное направление смещения плоскости для

определения направления смещения плоскости;

• щелкните по плоскости, относительно которой должна быть построена

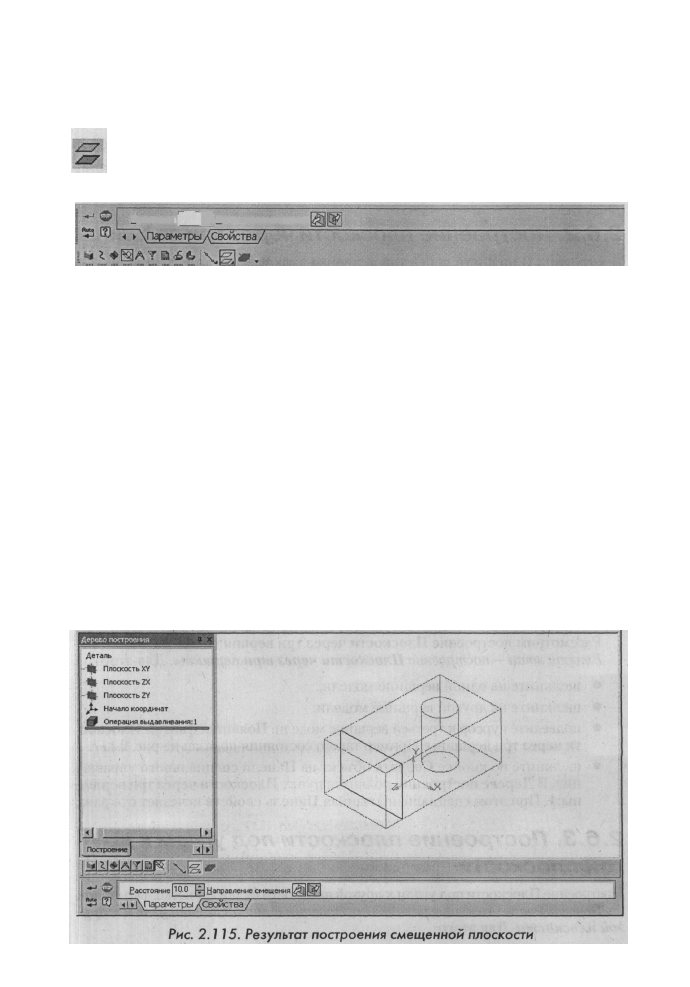

Смещенная плоскость. Появится фантом Смещенной плоскости. При-

мер такого состояния показан на рис. 2.115.

220 Создание эскиза для формирования модели детали

• щелкните на Панели специального управления по кнопке Создать

объект. В Дереве построения появится пункт Смещенная плос-

кость:!. При этом исчезнет с экрана специализированная Панель

свойств: Смещенная плоскость.

2.6.2. Построение плоскости через три вершины

Построение Плоскости через три вершины включает несколько этапов.

Первый этап - создание режима построения Плоскости через три вер-

шины. Для этого:

• вызовите расширенную панель инструментов для построения вспомо-

гательных плоскостей (см. выше);

переместите указатель мыши с нажатой левой кнопки мыши на кнопку

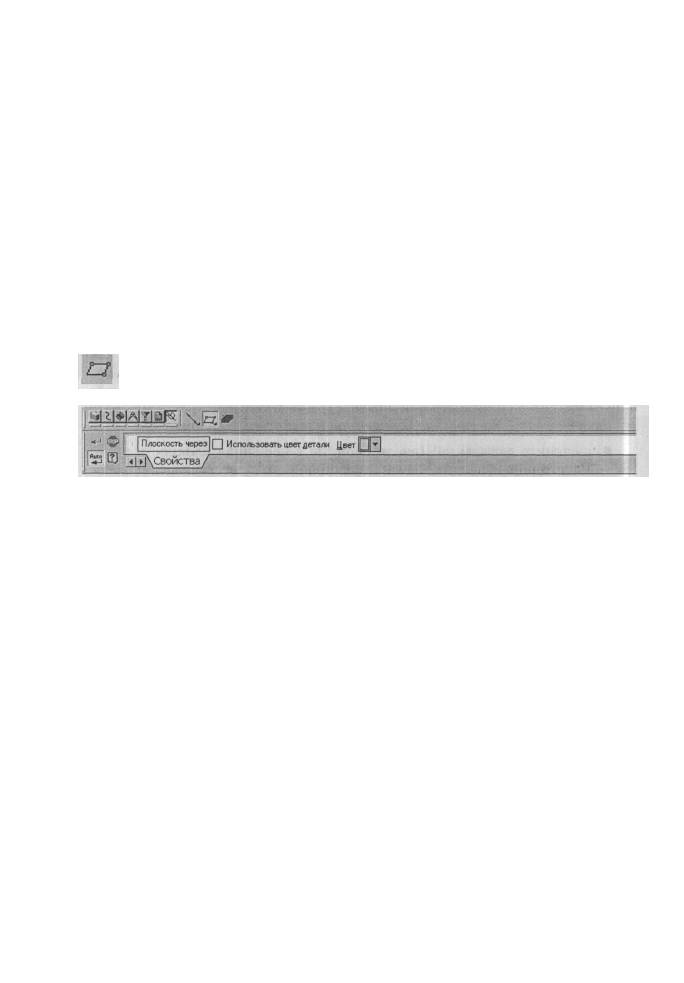

Плоскость через три вершины и отпустите кнопку мыши. Появится Па-

нель свойств: Плоскость через три вершины, показанная на рис. 2.116.

Рис. 2.116. Компактная панель в режиме построения деталь и Панель свойств:

Плоскости через три вершины

Панель свойств: Плоскость через три вершины позволяет создать одну или

несколько вспомогательных плоскостей, каждая из которых проходит через три

указанные опорные точки. Опорными точками могут служить вершины, харак-

терные точки графических объектов в эскизах (например, конец отрезка, центр

окружности и т.п.) или начала координат. Последовательно указывайте тройки

вершин детали, через которые должны проходить создаваемые плоскости.

Рассмотрим построение Плоскости через три вершины.

Второй этап - построение Плоскости через три вершины. Для этого:

• щелкните на одной вершине модели;
• щелкните на другой вершине модели;
• подведите курсор к третьей вершине модели. Появится фантом Плоскос-

ти через три вершины. Пример такого состояния показан на рис. 2.117.

• щелкните по кнопке Создать объект на Панели специального управле-

ния. В Дереве построения появится пункт Плоскости через три верши-

ны: 1. При этом специализированная Панель свойств исчезнет с экрана.

2.6.3. Построение плоскости под углом к дру-

гой плоскости

Построение Плоскости под углом к другой плоскости включает несколько этапов.

Первый этап - создание режима построения Плоскости под углом к дру-

гой плоскости. Для этого:

Построение вспомогательных плоскостей 221

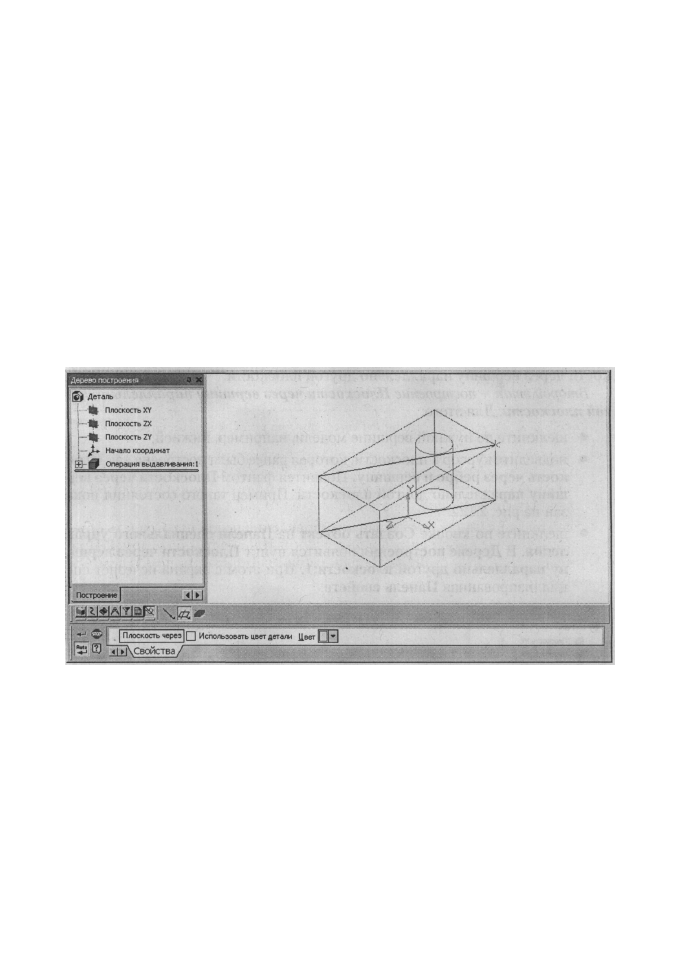

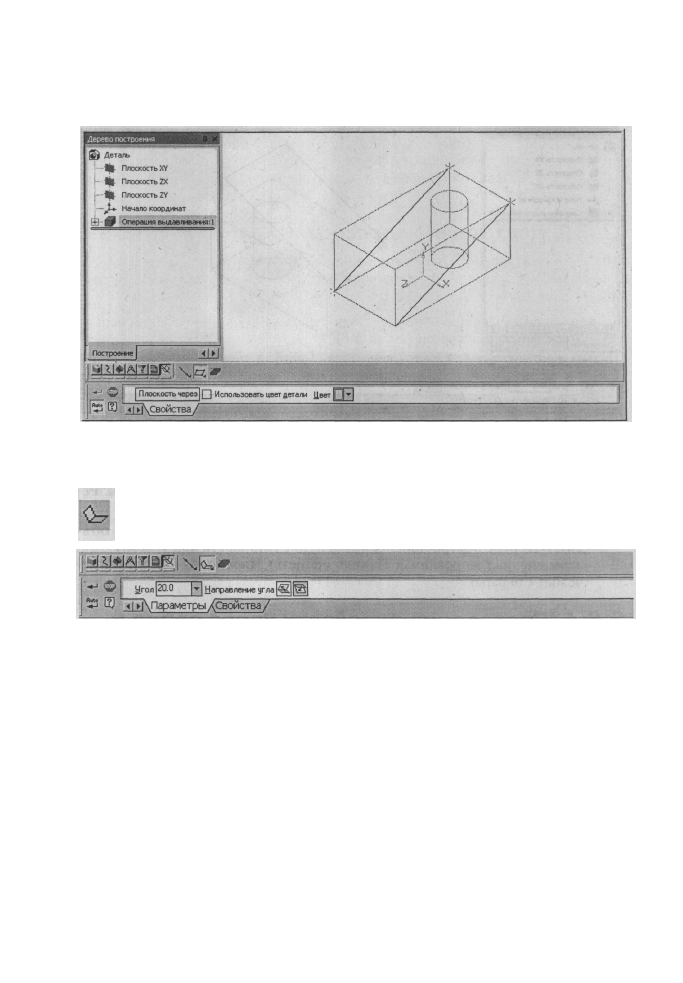

Рис. 2.117. Результат построения Плоскости через три вершины

вызовите расширенную панель инструментов для построения вспомо-

гательных плоскостей (см. выше);

переместите указатель мыши с нажатой левой кнопки мыши на кнопку

Плоскость под углом к другой плоскости и отпустите кнопку мыши. По-

явится Панель свойств: Плоскость под углом, показанная на рис. 2.118.

Рис. 2.118. Компактная панель в режиме построения детали и Панель свойств:

Плоскость под углом

Панель свойств: Плоскость под углом к другой плоскости позволяет соз-

дать одну или несколько вспомогательных плоскостей, проходящих через

прямолинейный объект под заданным углом к существующему плоскому

объекту. Опорным прямолинейным объектом для построения плоскости мо-

жет служить ребро, отрезок в эскизе или вспомогательная ось. Опорным

плоским объектом может быть вспомогательная плоскость или плоская

грань. Опорный прямолинейный объект должен быть параллелен опорному

плоскому объекту или принадлежать ему.

Второй этап - построение Плоскости под углом к другой плоскости. Для этого:

• щелкните в Панели свойств: Плоскость под углом дважды по полю

Угол и введите в нем значение угла, например, 20 градусов;

• нажмите клавишу Enter для фиксации величины введенного угла;
• щелкните по ребру модели, через которое должна пройти плоскость,

Оно будет выделено;

222 Создание эскиза для формирования модели детали

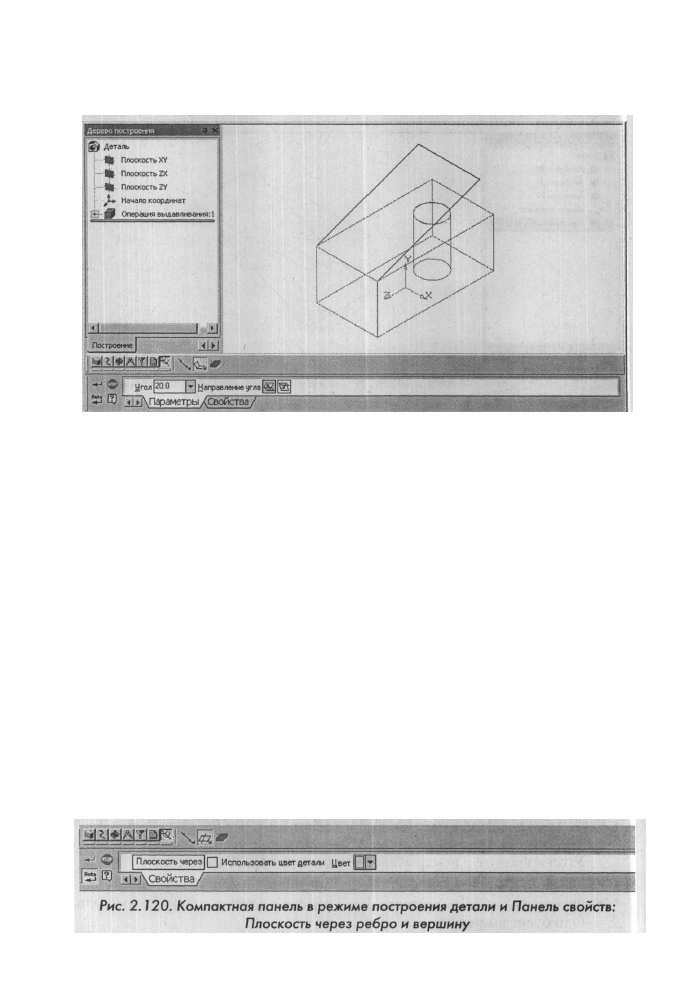

Рис. 2.119. Результат построения Плоскости под углом к другой плоскости

• переместите в нужную сторону от ребра курсор мыши, а точнее к той

плоскости, относительно которой нужно построить данную вспомога-

тельную плоскость. Появится фантом вспомогательной плоскости. Ре-

зультат этих действий показан на рис. 2.119.

• щелкните на Специальной панели управления по кнопке Создать объ-

ект. В Дереве построения появится пункт Плоскость под углом: 1. При

этом специализированная Панель свойств: Плоскость под углом ис-

чезнет с экрана.

2.6Л. Построение плоскости через ребро и
вершину

Построение Плоскости через ребро и вершину включает несколько этапов.

Первый этап - создание режима построения Плоскости через ребро и

вершину. Для этого:

• вызовите расширенную панель инструментов для построения вспомо-

гательных плоскостей (см. выше);

• переместите указатель мыши с нажатой левой кнопки мыши на кнопку

Плоскость через ребро и вершину и отпустите кнопку мыши. Появится Па-

нель свойств: Плоскость через ребро и вершину, показанная на рис. 2.120.

Построение вспомогательных плоскостей 223

Панель свойств: Плоскость через ребро и вершину позволяет создать одну

или несколько вспомогательных плоскостей, каждая из которых проходит через

прямолинейный объект и точку. Опорным прямолинейным объектом для постро-

ения плоскости может служить ребро, вспомогательная ось или отрезок в эскизе.

Опорной точкой может быть вершина, характерная точка графического объекта в

эскизе (например, конец отрезка, центр окружности и т.п.) или начало координат.

Рассмотрим на том же примере построение Плоскости через ребро и вершину.

Второй этап - построение Плоскости через ребро и вершину. Для этого:

• щелкните по нужной вершине модели, например, верхней правой;
• подведите курсор к нужному ребру модели, например, к левому верти-

кальному. Появится фантом Плоскости через ребро и вершину. При-

мер такого состояния показан на рис. 2.121.

РИС. 2.121. Результат построения Плоскости через ребро и вершину

• щелкните на Панели специального управления по кнопке Создать

объект. В Дереве построения появится пункт Плоскости через ребро

и вершину:! При этом специализированная Панель свойств исчезнет

с экрана.

2.6.5. Построение плоскости через вершину
параллельно другой плоскости

Построение Плоскости через вершину параллельно другой плоскости вклю-

чает несколько этапов.

Первый этап - создание режима построения Плоскости через вершину

параллельно другой плоскости. Для этого:

224 Создание эскиза для формирования модели детали

вызовите расширенную панель инструментов для построения вспомо-
гательных плоскостей (см. выше);

переместите указатель мыши с нажатой левой кнопки мыши на кноп-
ку Плоскость через вершину параллельно другой плоскости и от-
пустите кнопку мыши. Появится Панель свойств: Плоскость через
вершину параллельно другой плоскости.

Панель свойств: Плоскость через вершину параллельно другой плоскос-

ти позволяет создать одну или несколько вспомогательных плоскостей, про-
ходящих через указанные точки параллельно указанным конструктивным

плоскостям или плоским граням.

Опорными точками могут служить вершины, характерные точки графи-

ческих объектов в эскизах (например, конец отрезка, центр окружности и
т.п.) или начала координат. Рассмотрим на том же примере построение Плос-
кости через вершину параллельно другой плоскости.

Второй этап - построение Плоскости через вершину параллельно дру-

гой плоскости. Для этого:

• щелкните по нужной вершине модели, например, нижней;

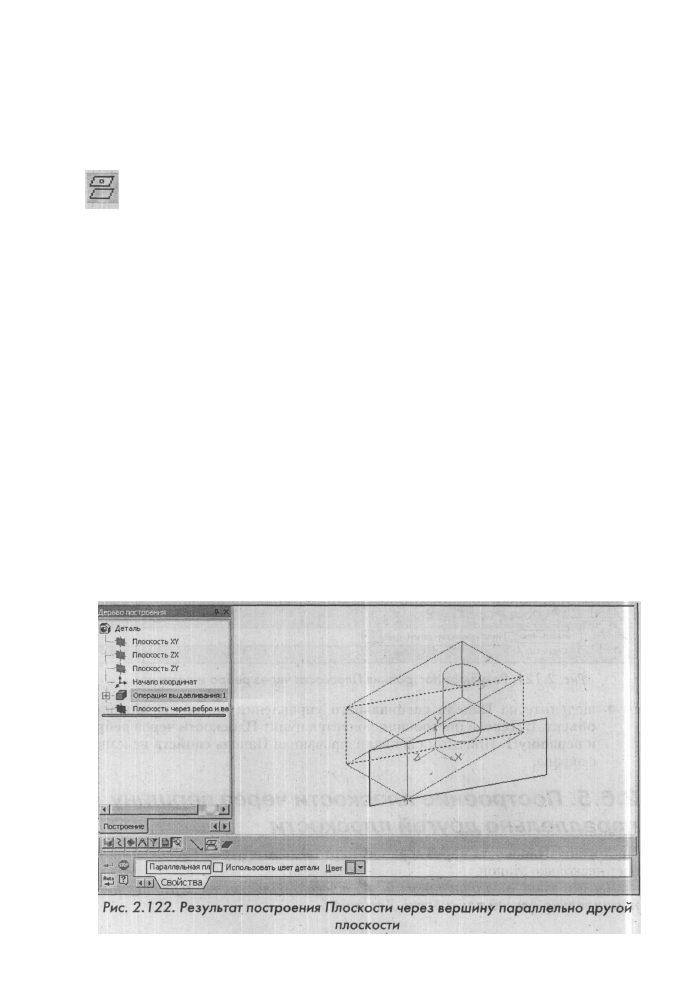

• подведите курсор к плоскости, которая ранее была построена как Плос-

кость через ребро и вершину. Появится фантом Плоскости через вер-

шину параллельно другой плоскости. Пример такого состояния пока-
зан на рис. 2.122.

• щелкните по кнопке Создать объект на Панели специального управ-

ления. В Дереве построения появится пункт Плоскости через верши-
ну параллельно другой плоскости: 1. При этом с экрана исчезнет спе-

циализированная Панель свойств.

Построение вспомогательных плоскостей 225

2.6.6. Построение плоскости через вершину
перпендикулярно ребру

Построение Плоскости через вершину перпендикулярно ребру включает

несколько этапов.

Первый этап - создание режима построения Плоскости через вершину

перпендикулярно ребру. Для этого:

• вызовите расширенную панель инструментов для построения вспомо-

гательных плоскостей (см. выше);

переместите указатель мыши с нажатой левой кнопки мыши на кнопку

Плоскость через вершину перпендикулярно ребру и отпустите кноп-

ку мыши. Появится соответствующая Панель свойств: Плоскость че-

рез вершину перпендикулярно ребру, показанная на рис. 2.123.

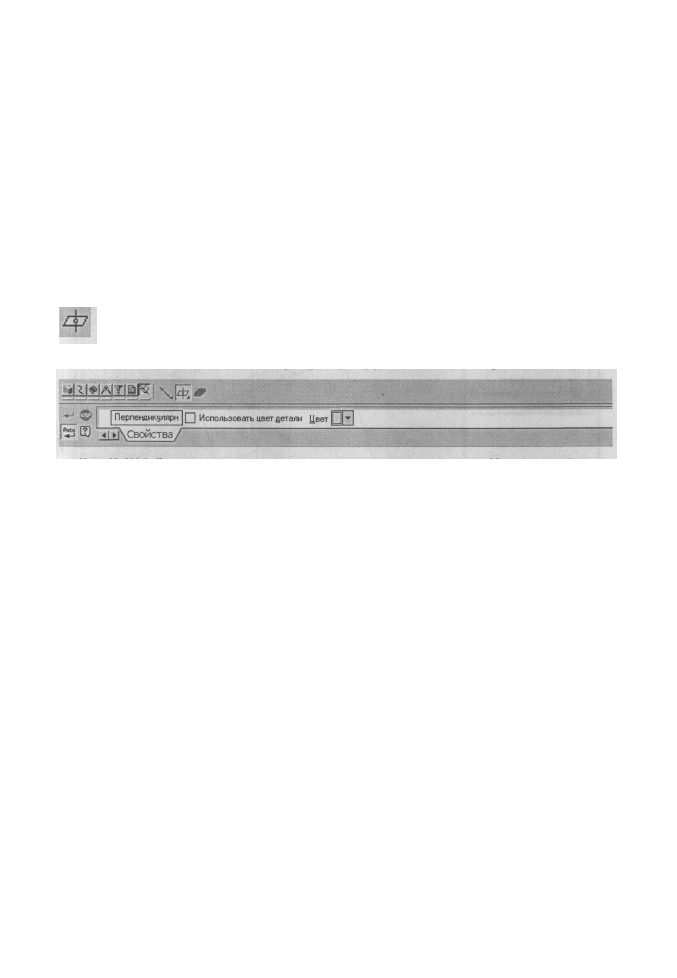

Рис. 2.123. Компактная панель в режиме построения детали и Панель свойств:

Плоскость через вершину перпендикулярно ребру

Панель свойств: Плоскость через вершину перпендикулярно ребру поз-

воляет создать одну или несколько вспомогательных плоскостей, проходя-

щих через указанные точки перпендикулярно указанным прямолинейным

объектам. Опорными точками для построения плоскости могут служить вер-

шины, начала координат, характерные точки графических объектов в эскизах

(концы отрезков, центры окружностей и т.п.). Опорными прямолинейными

объектами могут быть ребра, конструктивные оси, отрезки в эскизах. Рас-

смотрим на том же примере построение Плоскости через вершину перпенди-

кулярно ребру. Предварительно построим ломаную через две противопо-

ложные вершины модели.

Второй этап - построение пространственной кривой (ребра). Для этого:

• щелкните в Компактной панели по кнопке-переключателю Простран-

ственные кривые. Справа появится соответствующая панель инстру-

ментов;

• щелкните по кнопке Ломаная. Появится соответствующая Панель

свойств: Ломаная;

• щелкните по одной из вершин модели, а затем по другой. Появится

пространственная кривая (ребро) и соответствующий пункт Лома-

ная:! в Дереве построения.

Третий этап - построение Плоскости через вершину перпендикулярно

ребру. Для этого:

• вызовите расширенную панель инструментов для построения вспомо-

гательных плоскостей (см. выше);

226 Создание эскиза для формирования модели детали

переместите указатель мыши с нажатой левой кнопки мыши на

кнопку Плоскость через вершину перпендикулярно ребру и отпус-

тите кнопку мыши. Появится Панель свойств: Плоскость через

вершину перпендикулярно ребру, показанная выше;

щелкните по нужной вершине модели;

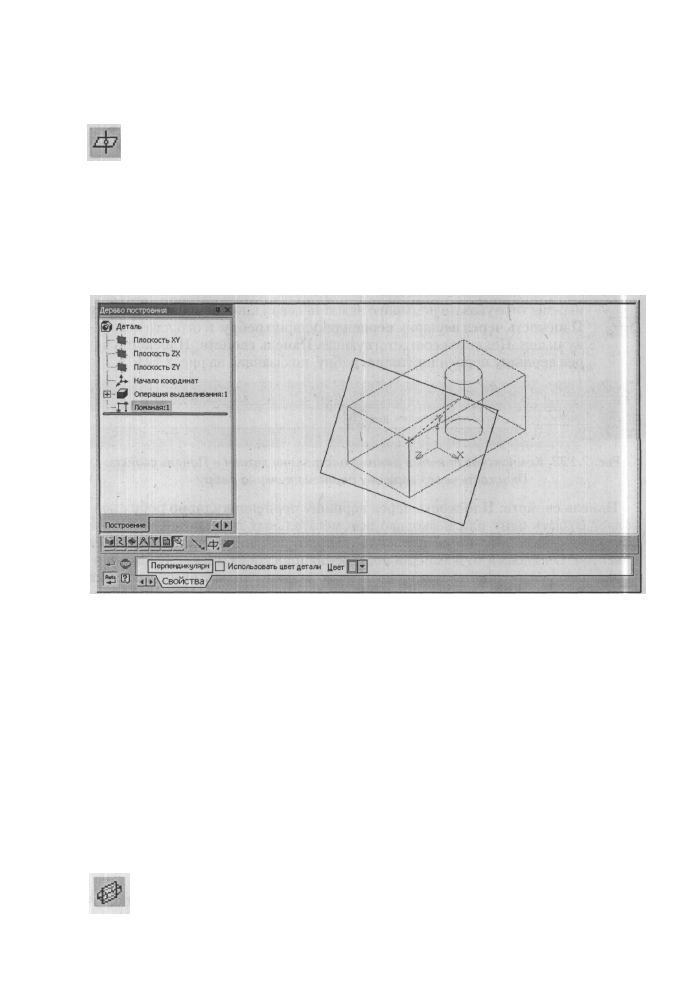

подведите курсор к только что построенному ребру с помощью ко-

манды Ломаная. Появится фантом Плоскости через вершину

перпендикулярно ребру. Пример такого состояния показан на

рис. 2.124.

Рис. 2.124. Результат построения Плоскости через вершину перпендикулярно

ребру

• щелкните на Панели специального управления по кнопке Создать

объект. В Дереве построения появится пункт .Плоскости через вер-

шину перпендикулярно ребру: 1. При этом с экрана исчезнет специали-

зированная Панель свойств: Плоскости через вершину перпендику-

лярно ребру.

2.6.7. Построение Нормальной плоскости

Построение Нормальной плоскости включает несколько этапов.

Первый этап - создание режима построения Нормальной плоскости.

Для этого:

• вызовите расширенную панель инструментов для построения вспомо-

гательных плоскостей (см. выше);

переместите указатель мыши с нажатой левой кнопки мыши на кноп-

ку Нормальной плоскости и отпустите кнопку мыши. Появится Па-

нель свойств: Нормальная плоскость, показанная на рис. 2.125.
