Настройка параметров текущего эскиза 179

После завершения настройки параметров отрисовки размеров щелкните

по кнопке ОК. Для выхода из диалога без сохранения изменений щелкните

по кнопке Отмена.

Для установки параметров размерной надписи:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий эскиз;

• щелкните по пункту Размеры, а затем по пункту Надпись. В правой

части появится панель Параметры размерной надписи, показанная на

рис. 2.74.

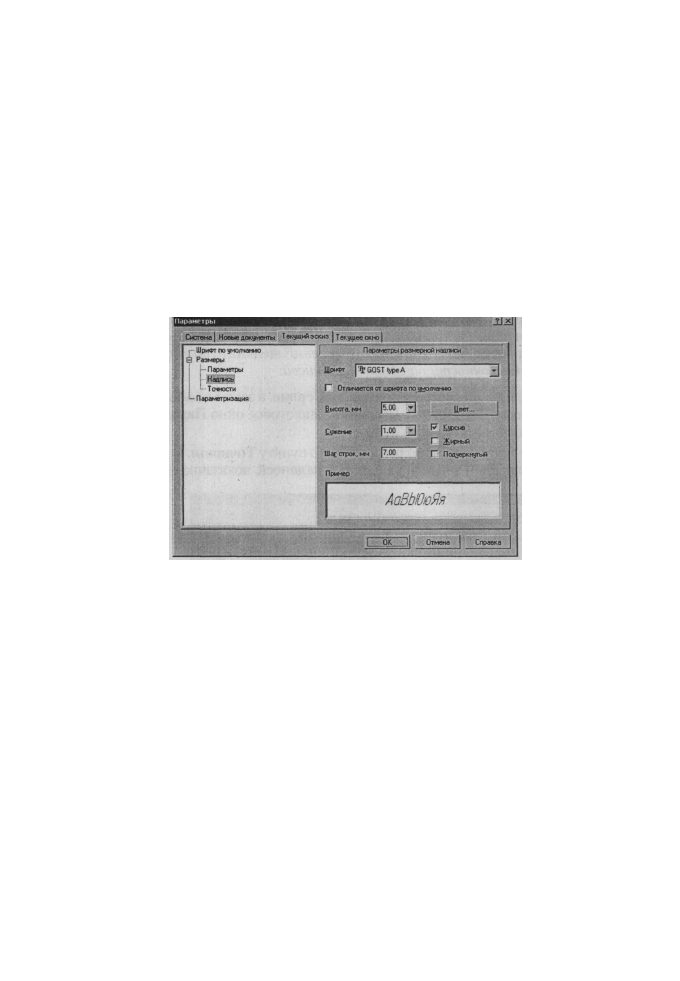

Рис. 2.74. Диалоговое окно Параметры с открытой вкладкой Текущий эскиз

и панелью Параметры размерной надписи

Панель Параметры размерной надписи позволяет назначить параметры,

которые будут использоваться по умолчанию при вводе текстовых фрагмен-

тов в документы.

Для установки нужного шрифта по умолчанию:

• щелкните на панели Параметры размерной надписи по стрелке в раск-

рывающемся списке Шрифт. Частично раскроется список, установлен-

ных в системе шрифтов. Для просмотра всех шрифтов можно исполь-

зовать бегунок;

• щелкните мышью по нужному шрифту. В окне просмотра Пример бу-

дет показан вид выбранного шрифта;

• щелкните по кнопке ОК для установки выделенного шрифта или по

кнопке Отмена для отказа от выделенного шрифта.

Для того, чтобы изменить шрифт для каких-либо объектов (например,

надписей в обозначениях шероховатости или для ячейки таблицы), войдите

в соответствующее этому объекту диалоговое окно настройки, включите оп-

цию Отличается от шрифта по умолчанию и выберите другой шрифт. При

этом последующие изменения шрифта, установленного по умолчанию, не бу-

180 Создание эскиза для формирования модели детали

дут оказывать влияния-на локальный шрифт, выбранный для объекта. Нап-

ротив, при выключении опции Отличается от шрифта по умолчанию для

объектов данного типа вновь будет использоваться шрифт по умолчанию.

Раскрывающийся список Высота, мм, служит для определения высоты

шрифта надписи.

Раскрывающийся список Сужение, мм, служит для определения величи-

ны сужения.

Текстовое поле Шаг строк, мм служит для введения значения расстояния

(в миллиметрах) между строками текста.

Кнопка Цвет вызывает соответствующее диалоговое окно для назначения

цвета надписи.

Флажки Курсив, Жирный, Подчеркнутый устанавливают вид надписи.

После завершения настройки параметров текста щелкните по кнопке ОК.

Для выхода из диалога без сохранения изменений щелкните по кнопке Отмена.

Для установки точности размерных надписей:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий эскиз;

• щелкните по пункту Размеры, а затем по пункту Точности. В правой части

появится панель Точности размерных надписей, показанная на рис. 2.75.

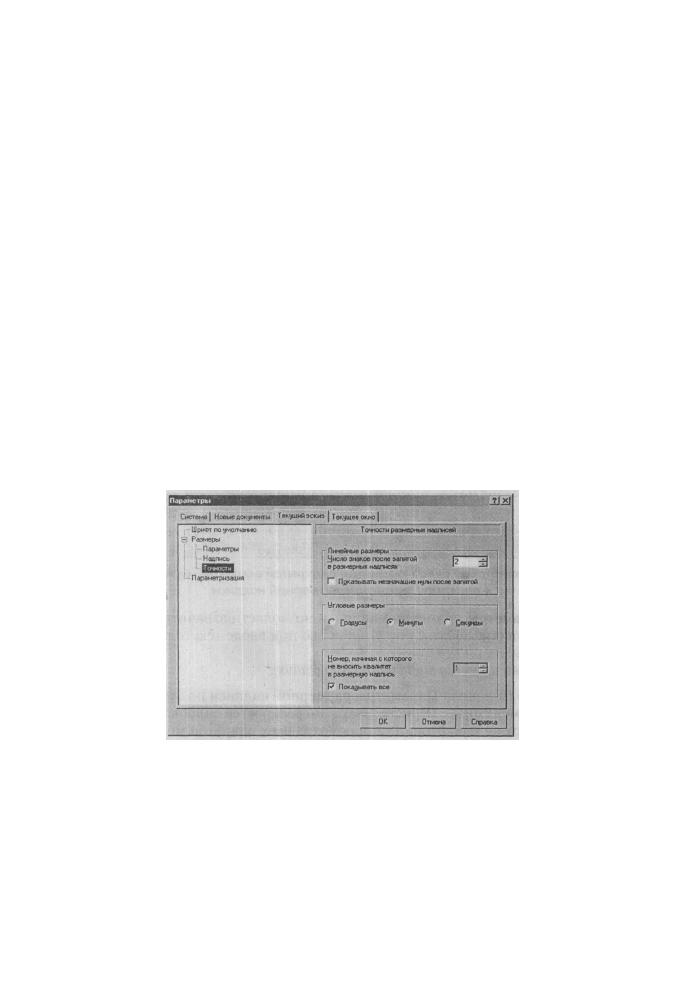

Рис. 2.75. Диалоговое окно Параметры с открытой вкладкой Текущий эскиз

и панелью Точности размерных надписей

Панель Точности размерных надписей позволяет установить параметры

формирования размерных надписей.

В разделе Линейные размеры выберите из раскрывающегося списка Чис-

ло знаков после запятой в размерных надписях количество знаков после за-

пятой, которые необходимо отображать в размерных надписях при проста-

новке линейных размеров.

Включите опцию Показывать незначащие нули после запятой, чтобы

размерные надписи всегда содержали указанное количество знаков пос-

Настройка параметров текущего эскиза 181

ле запятой. В этом случае в размерные надписи будут автоматически до-

бавляться нули.

В разделе Угловые размеры выберите вариант точности отображения зна-

чений в размерной надписи при простановке угловых размеров: Градусы,
Минуты или Секунды.

В последнем разделе введите в раскрывающемся списке Номер, начиная с

которого не вносить квалитет в размерную надпись - номер квалитета. Нап-
ример, если установить в этом поле значение 9, то наименования всех квали-
тетов с номерами 9, 10, 11 и т.д. не попадут в размерные надписи. Элемент уп-
равления доступен при выключенной опции Показывать все. Чтобы квалитет
всегда отображался в размерной надписи, включите опцию Показывать все.

После завершения настройки точности размеров нажмите кнопку ОК.

Для выхода из диалогового окна без сохранения изменений нажмите кнопку

Отмена.

2,4.3. Управление параметризацией в теку-
щем Эскизе

Для управления параметризацией:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры выпадающего меню. Появится диалоговое
окно Параметры с открытой вкладкой Текущий эскиз;

• щелкните по пункту Параметризация. В правой части появится панель

Управление параметризацией, показанная на рис. 2.76.

Панель Управление параметризацией позволяет настроить использова-

ние параметрического режима системы КОМПАС.

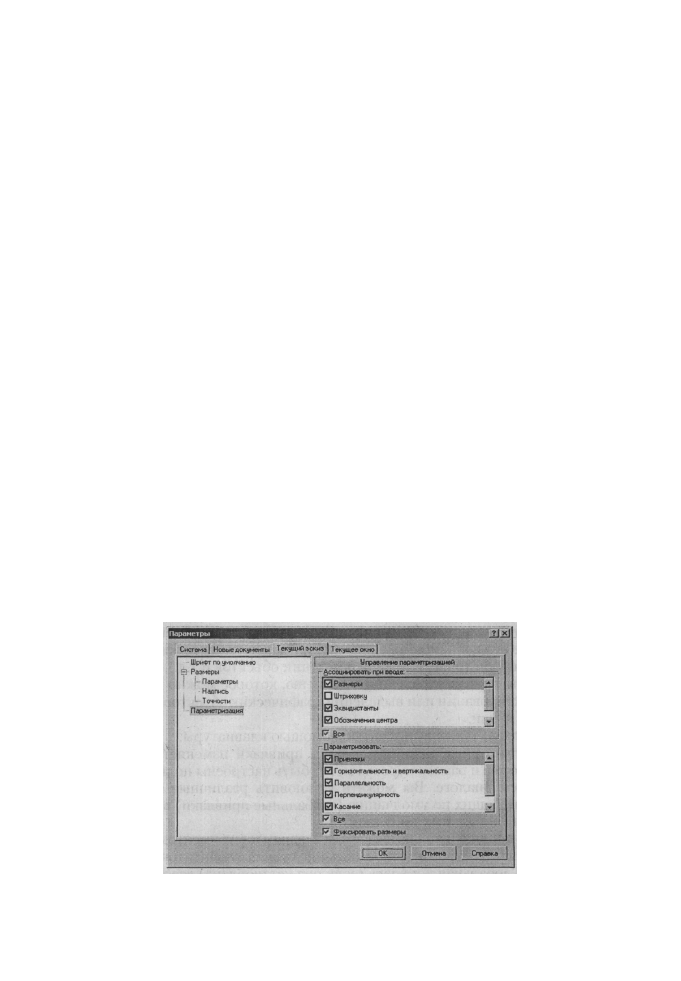

Рис. 276. Диалоговое окно Параметры с открытой вкладкой Текущий эскиз

и панелью Управление параметризацией

182 Создание эскиза для формирования модели детали

В разделе Ассоциировать при вводе установите флажки (щелкните по

пустому квадратику) рядом с названиями типов объектов, которые должны

создаваться как ассоциативные (связанные с другими объектами) при их

построении. При включенной ассоциативности размеров ассоциативные диа-

метральные, радиальные и угловые размеры будут проставляться только к

тем кривым, с которыми можно осуществить ассоциативность. Невозможна

простановка ассоциативных размеров к дугам и отрезкам в контуре или в

макроэлементе, к ребрам прямоугольников и многоугольников.

В разделе Параметризовать установите флажки (включите опции) рядом

с названиями типов связей между объектами, которые должны быть автома-

тически параметризованы при вводе и редактировании изображения.

Флажок Все, если он активизирован (включен - галочка в прямоугольни-

ке), включает параметризацию всех типов связей между объектами. Если

включена параметризация не всех типов связей списка, опция отображается

на сером фоне. Щелчок по опции в таком состоянии выключит ее. Следую-

щий - включит.

Флажок Фиксировать размеры, если он включен, при простановке разме-

ров их значения автоматически будут фиксироваться. Опция доступна толь-

ко при включенной опции Размеры в группе Ассоциировать при вводе.

После завершения настройки параметров параметризации щелкните по

кнопке ОК. Для выхода из диалога без сохранения изменений щелкните по

кнопке Отмена.

2ЛЛ. Установка глобальных привязок

В процессе работы над документами (обычно графическими) часто возника-

ет необходимость точно установить курсор в различные характерные точки

элементов, иными словами, выполнить привязку к точкам или объектам (пе-

ресечение, граничные точки, центр и т.д.) и объектам (по нормали, по направ-

лениям осей координат).

Привязка это механизм, позволяющий точно задать положение курсора,

выбрав условие его позиционирования (например, в узлах сетки, или в бли-

жайшей характерной точке, или на пересечении объектов и т.д.).

Все варианты привязок объединены в меню, которое можно вызвать при

создании, редактировании или выделении графических объектов по нажатию

правой кнопки мыши.

Привязку можно также выполнять с помощью клавиатуры.

В зависимости от выбранного варианта привязки изменяется внешний

вид курсора. Форма и размер курсора могут быть настроены пользователем в

соответствующем диалоге. Вы можете установить различные комбинации

привязок, действующих по умолчанию (глобальные привязки) в диалоговом

окне Установка глобальных привязок.

Глобальные привязки являются самым важным инструментом, позволяю-

щим осуществлять быстрое и точное указание существующих точек в эскизах

и на чертежах. Глобальная привязка (если она установлена) всегда действует

по умолчанию при выполнении операций ввода и редактирования. Напри-

мер, если выбран вариант глобальной привязки к пересечениям, то при вводе

Настройка параметров текущего эскиза 183

точки система автоматически будет выполнять поиск ближайшего пересече-

ния в пределах ловушки курсора. В том случае, если пересечение будет най-

дено, точка будет зафиксирована именно в этом месте.

Можно включать несколько различных глобальных привязок к объектам и

все они будут работать одновременно. При этом расчет точки выполняется «на

лету», на экране отображается фантом, соответствующий этой точке, и текст с

именем действующей в данный момент привязки. Цвет отображения фантома

и текста соответствует цвету, установленному для увеличенного курсора.

Для установки глобальных привязок:

• щелкните на панели инструментов Текущее состояние по кнопке Ус-

тановка глобальных привязок. Появится диалоговое окно Установка

глобальных привязок, показанное на рис. 2.77.

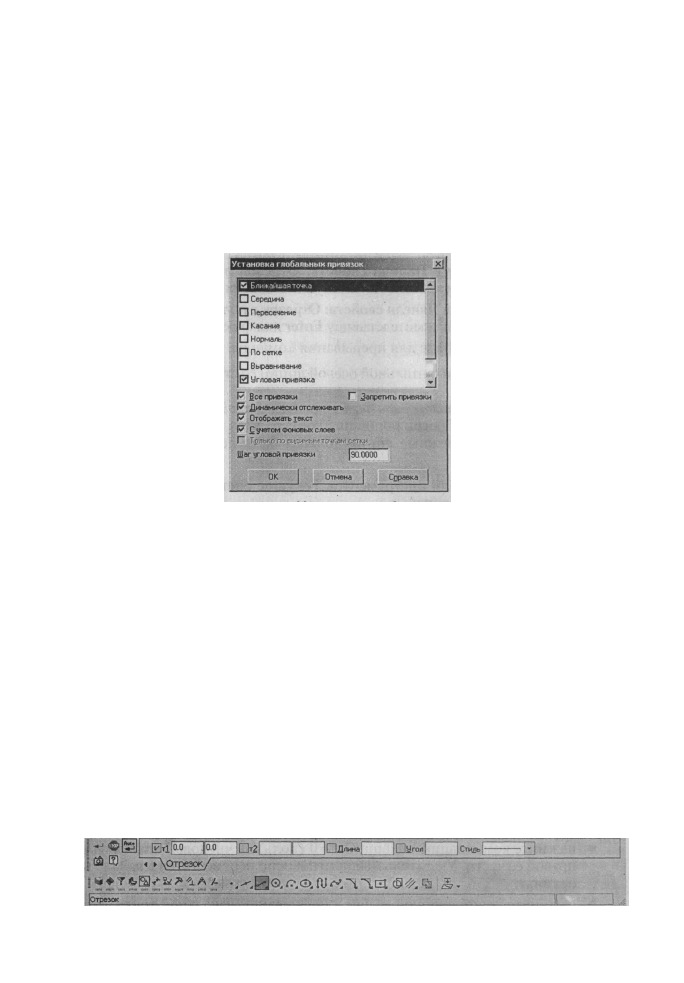

Рис. 2.77. Диалоговое окно Установка глобальных привязок

Можно включать несколько глобальных привязок к характерным точкам

объектов. Все они будут работать одновременно. При этом расчет точки вы-

полняется «на лету», на экране отображается фантом, соответствующий этой

точке и текст с названием действующей в данный момент привязки.

Опишем кратко основные компоненты диалогового окна Установка гло-

бальных привязок. В верхней части диалогового окна приводится список

глобальных привязок. Щелчком мыши по названию привязки можно вклю-

чить или выключить ту или иную привязку или даже несколько. При этом

каждая из привязок имеет свой приоритет. Приоритетность определяется

близостью к началу списка. Самая приоритетная привязка - это Ближайшая

точка, затем Середина и так далее.

Диалоговое окно имеет ряд переключателей:

• Все привязки включает или выключает все привязки. Если включены

не все привязки, опция отображается на сером фоне. Щелчок по опции

в таком состоянии выключит ее. Следующий - включит;

184 Создание эскиза для формирования модели детали

• Динамически отслеживать включает или выключает расчет привязок

«на лету». В противном случае расчет будет выполняться только при

фиксации точки;

• Отображать текст включает или выключает отображение названия

сработавшей привязки рядом с курсором. Для угловой привязки до-
полнительно будет показано значение угла;

• С учетом фоновых слоев включает или выключает привязки с учетом

объектов, лежащих в фоновых слоях;

• Только по видимым точкам сетки включает или выключает привязки,

которые производилась только к видимым точкам сетки. Опция дос-
тупна только при включенной привязке По сетке.

Текстовое поле Шаг угловой привязки предназначено для ввода значения

шага срабатывания угловой привязки. Например, если значение шага угло-
вой привязки установлено равным 15°, то в результате действия угловой при-
вязки курсор будет перемещаться вдоль прямых, проходящих через послед-
нюю зафиксированную точку под фиксированными углами 15°, 30°, 45°, 60°,
75°, 90°, 105° и т.д.

После завершения настройки глобальных привязок нажмите кнопку ОК.

Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

Можно также отключить действие всех глобальных привязок, а затем

включить их вновь в прежнем составе, воспользовавшись кнопкой Запре-

тить/разрешить действие глобальных привязок на панели инструментов Те-
кущее состояние.

Эта кнопка также служит индикатором действия глобальных привязок:

нажатая кнопка означает, что глобальные привязки отключены, отжатая -
включены.

Для переключения кнопки при помощи клавиатуры воспользуйтесь ком-

бинацией клавиш Ctrl+d. Для включения/выключения глобальных привязок
служит также опция Запретить привязки в диалоговом окне Установка гло-
бальных привязок.

2.4.5. Установка локальных привязок

Локальная привязка является более приоритетной, чем глобальная, то есть

при вызове какой-либо команды локальная привязка подавляет установлен-
ную глобальную на время своего действия (до ввода точки или отказа). Ло-
кальные привязки обладают двумя важными особенностями:

• они являются более приоритетными, чем глобальные. При вызове ло-

кальной привязки она подавляет установленные глобальные привязки
на время своего действия (до ввода точки или отказа от ввода);

•• они выполняются только для одной (текущего запроса) точки. После

ввода текущей точки активизированная локальная привязка отключа-
ется и система переходит к выполнению глобальных привязок.

Настройка параметров текущего эскиза 185

Для вывода меню локальных привязок:

• щелкните по какой-либо кнопке на Компактной панели при включен-

ной кнопке-переключателе Геометрия, например, по кнопке Окруж-

ность, чтобы создать режим создания и редактирования графических

объектов;

• щелкните правой кнопкой в области создания и редактирования графи-

ческих объектов. Появится контекстное меню;

• щелкните по пункту Привязка в контекстном меню. Появится всплы-

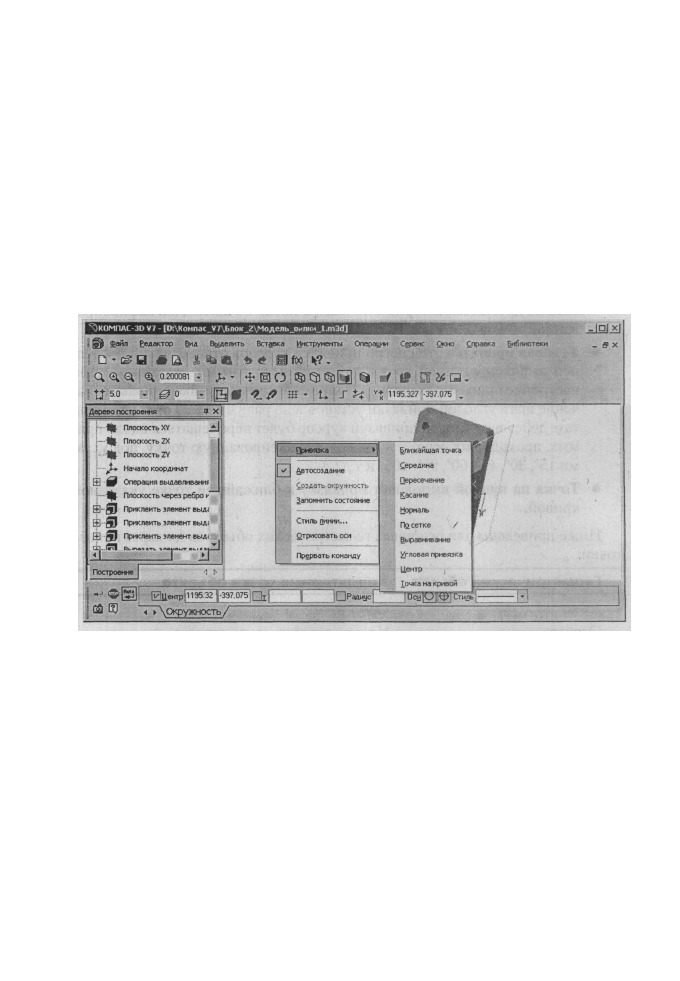

вающее меню, показанное на рис. 2.78.

РИС. 2.78. Контекстное меню и всплывающее меню для локальной привязки

Для срабатывания привязки установите курсор так, чтобы точка пересече-

ния, касания, середины объекта и так далее, которую нужно захватить, нахо-

дилась внутри ловушки курсора. После этого зафиксируйте курсор нажатием

левой кнопки мыши или клавиши Enter. Размер ловушки курсора можно из-

менить в диалоговом окне настройки курсора.

Рассмотрим кратко различные способы привязки:
• Ближайшая точка обеспечивает привязку к ближайшей характерной точ-

ке объекта (например, к начальной точке отрезка), к угловым точкам таб-

лицы основной надписи или к точке начала текущей системы координат;

• Середина выполняет привязку к середине объекта или к середине сто-

роны внутренней рамки листа чертежа;

• Пересечение обеспечивает привязку к ближайшему пересечению объектов;
• Касание выполняет привязку таким образом, чтобы создаваемый объ-

ект (отрезок, дуга и т.п.) касался указанного объекта в точке, ближай-

шей к текущему положению курсора;

186 Создание эскиза для формирования модели детали

• Нормаль производит привязку так, чтобы создаваемый объект (напри-

мер, отрезок) располагался перпендикулярно указанному объекту;

• По сетке выполняет привязку к ближайшей точке вспомогательной

сетки. При этом изображение самой сетки на экране может быть вык-
лючено;

• Центр выполняет привязку к центральной точке окружности, дуги или

эллипса;

• Выравнивание будет выполняться выравнивание вводимой точки объ-

екта по другим характерным точкам, а также по последней зафиксиро-
ванной точке;

• Угловая привязка это способ привязки курсора относительно послед-

ней зафиксированной точки под углами, кратными указанному при
настройке привязок значению. Например, при настройке привязок зна-
чение шага угловой привязки установлено равным 15°. Тогда в резуль-
тате действия угловой привязки курсор будет перемещаться вдоль пря-
мых, проходящих через последнюю зафиксированную точку, под угла-

ми 15°, 30°, 45°, 60°, 90°, 105° и т.д.;

• Точка на кривой выполняет привязку к ближайшей точке указанной

кривой.

Ниже приведены для основных геометрических объектов их характерные

точки:

Геометрический объект Характерные точки объекта

Точка Сама точка

Отрезок Начало отрезка, конец отрезка

Дуга Начало дуги, конец дуги и центр

Окружность 4 точки квадрантов и центр
Прямоугольник 4 точки в углах прямоугольника

Правильный многоугольник Точки пересечения сторон и центр

Эллипс Конечные точки полуосей и центр

Сплайн Точки перегиба сплайна

Ломаная линия Точки перегиба ломаной

Фаска Аналогична отрезку
Скругление Аналогично дуге
Строка текста Точки начала и конца дуги

Штриховка Точки в углах контура штриховки

Таблица Начальные и конечные точки всех отрезков

Основные способы построения эскиза для создания детали 187

2.5. Основные способы построения
эскиза для создания детали

Построение эскиза для любой новой детали проводится в соответствующем

режиме работы системы - режиме создания эскиза. Как уже известно, вызов

режима создания эскиза проводится в два этапа.

Первый этап - вход в режим создания детали. Для этого:

• щелкните на панели инструментов Стандартная по кнопке под назва-

нием Создать - первой кнопке слева. Появится диалоговое окно Но-

вый документ с открытой вкладкой Новые документы;

• щелкните в диалоговом окне Новый документ с открытой вкладкой

Новые документы по пиктограмме Деталь, а затем по кнопке ОК;

• щелкните в главном меню по пункту Файл, а затем в выпадающем ме-

ню по пункту Сохранить. Появится диалоговое окно Укажите имя

файла для записи;

• задайте в диалоговом окне в поле Имя файла:, например, имя Вал и

укажите путь для записи документа;

• щелкните по кнопке ОК. Появится окно Информация о документе.

Его можно не заполнять;

• щелкните по кнопке ОК. Система перейдет в режим построения детали.

Второй этап - вход в режим создания эскиза для модели детали. Для этого:

• щелкните в окне Дерево построений по проекционной плоскости, на

которой будет расположен наш будущий вал, например, по плоскости

Плоскость XY. Пиктограмма плоскости Плоскость XY в Дереве пост-

роения будет выделена зеленым цветом, а в окне детали будет подсвече-

но условное обозначение плоскости (квадрат с характерными точками);

• щелкните на панели инструментов Текущее состояние по кнопке Эс-

киз - кнопке с изображением на ней небольшого эскиза. Система перей-

дет в режим построения эскиза. Появится на экране Компактная панель

с активизированной кнопкой-переключателем Геометрия - третьей

кнопкой (кнопкой с буквой g) и соответствующей панелью инструмен-

тов. По умолчанию в новом эскизе включен параметрический режим.

В системе существуют общие требования, предъявляемые к эскизу. Как

правило, эскиз представляет собой сечение объемного элемента. Реже эскиз

является траекторией перемещения другого эскиза - сечения. Для создания

объемного элемента подходит не любое изображение в эскизе, оно должно

подчиняться некоторым правилам:

• контуры в эскизе не пересекаются и не имеют общих точек;
• контур в эскизе изображается стилем линии «Основная».

Далее надо определить каким способом предполагается создать деталь.

Рассмотрим подробнее каждый из них.

188 Создание эскиза для формирования модели детали

• вращением эскиза вокруг оси, лежащей в плоскости эскиза;
• выдавливанием эскиза в направлении, перпендикулярном плоскости

эскиза;

• перемещением эскиза вдоль направляющей;
• построением тела по нескольким сечениям-эскизам.

2.5.1. Построение эскиза для создания дета-

ли методом вращения

Рассмотрим вначале ряд дополнительных (частных) требований, относящих-

ся к эскизам, предназначенным для создания детали методом вращения:

• ось вращения должна быть изображена в эскизе отрезком со стилем ли-

нии «Осевая»;

• ось вращения должна быть одна;
• в эскизе основания детали может быть один или несколько контуров;
• если контур один, то он может быть разомкнутым или замкнутым;

• если контуров несколько, все они должны быть замкнуты;

• если контуров несколько, один из них должен быть наружным, а дру-

гие *• вложенными в него;

• допускается один уровень вложенности контуров;
• ни один из контуров не должен пересекать ось вращения (отрезок со

стилем линии «Осевая» или его продолжение).

Построим сначала эскиз вращения для создания одной из наиболее расп-

ространенных деталей в машиностроении - Вала. Определим вначале конк-
ретные размеры вала. Вал четырехступенчатый общей длиной 350 мм. Разме-
ры каждой ступени вала определяются ее длиной и диаметром:

- первая ступень имеет длину 38 мм, а диаметр 50 мм;
- вторая ступень имеет длину 130 мм, а диаметр 55 мм;
- третья ступень имеет длину 100 мм, а диаметр 50 мм;
- четвертая ступень имеет длину 82 мм, а диаметр 44 мм.

Эскиз вращения для создания модели вала можно представить в виде не-

замкнутой ломаной непрерывной линии, отдельные участки которой, распо-
ложены под прямым углом. Незамкнутая ломаная линия представляет собой

половину продольного контура вала, лежащего по одну из сторон осевой ли-
нии вала.

Построение половины продольного контура вала, лежащего по одну из

сторон осевой линии вала, - эскиза для создания вала методом вращения,
включает несколько этапов. Из них первые два этапа подготовительные.

Первый этап - установка режима построения эскиза новой детали (см.

выше).

Основные способы построения эскиза для создания детали 189

Второй этап - установка нужных привязок. Для этого:

• щелкните на панели Текущее состояние по кнопке Установка гло-

бальных привязок. Появится диалоговое окно Установка глобальных

привязок;

• установите в диалоговом окне Установка глобальных привязок при-

вязки, показанные на рис. 2.79.

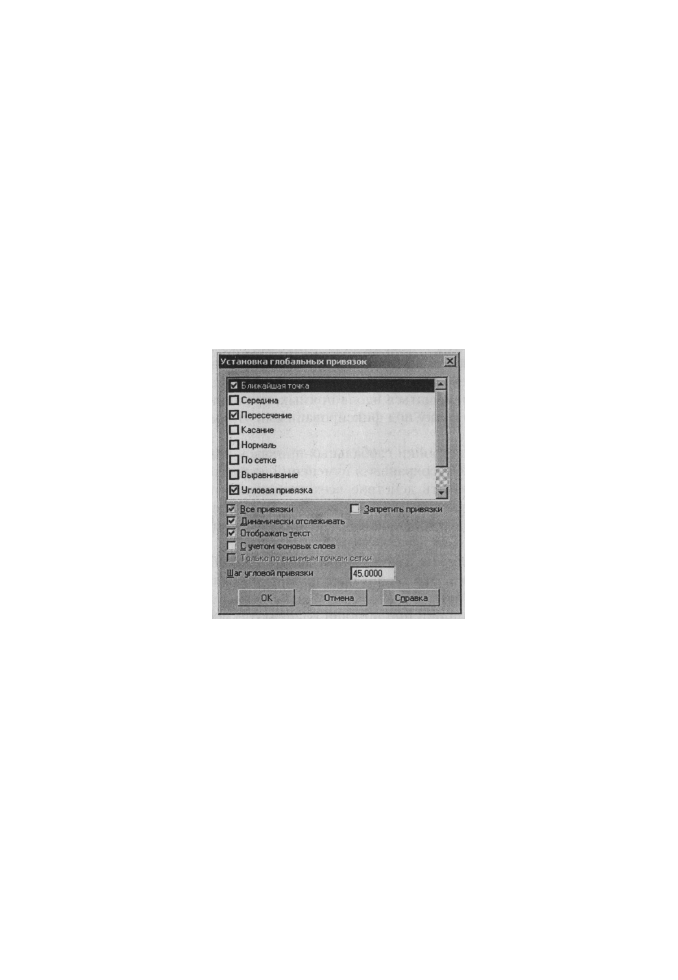

Рис. 2.79. Диалоговое окно Установка глобальных привязок с привязками

для построения эскиза вращения вала

• установите в диалоговом окне Установка глобальных привязок при-

вязки следующих типов: Ближайшая точка и Угловая привязка, а

текстовом поле Шаг угловой привязки 90;

• щелкните по кнопке ОК.

Установленный шаг угловой привязки позволяет проводить следующую

линию перпендикулярно предыдущей.

Третий этап - построение горизонтальной осевой линии со стилем линии

Осевая. Для этого:

• щелкните на панели инструментов Текущее состояние по кнопке Ор-

тогональное черчение или нажмите функциональную клавишу F8;

• щелкните в Компактной панели по кнопке переключателю Геомс грия, а

затем в появившейся панели инструментов по кнопке Отрезок. Появит-

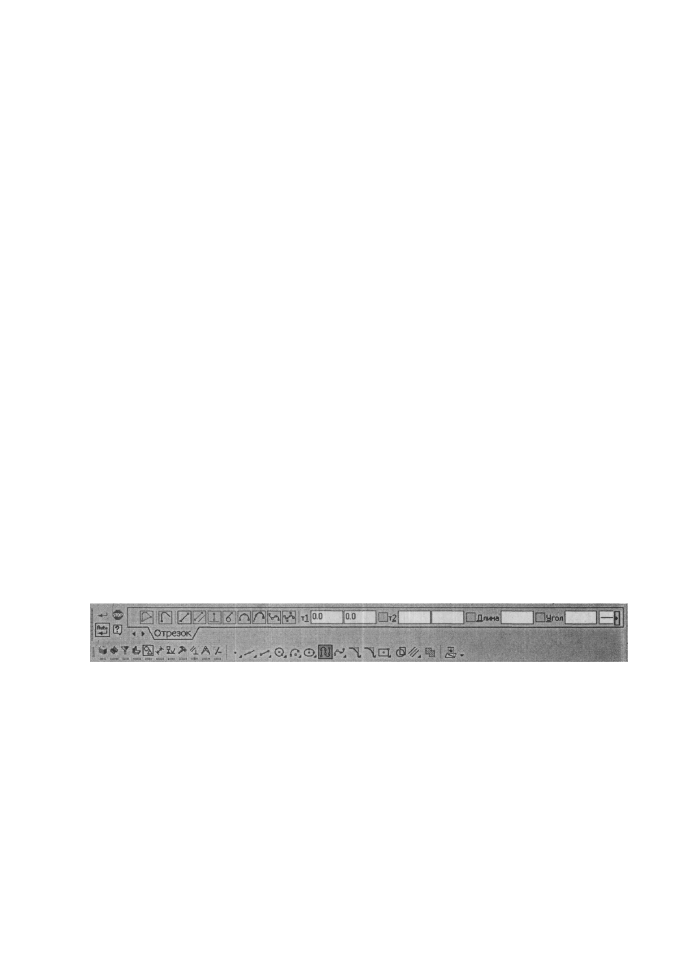

ся соответствующая Панель свойств: Отрезок, показанная на рис. 2.80.

• щелкните в Панели свойств: Отрезок по раскрывающемуся списку

Стиль, а в нем по стилю Осевая;

РИС. 2.80. Панель СВОЙСТВ: Отрезок и Компактная панель

190 Создание эскиза для формирования модели детали

• нажмите клавишу Num Lock на клавиатуре, если не включен режим

Num Lock - нет соответствующей световой подсветки;

• нажмите комбинацию клавиш Ctrl + 0 (ноль) на числовой клавиатуре в

правой ее части. Указатель мыши мгновенно переместится в начало ко-

ординат;

• щелкните левой кнопкой мыши для фиксации начальной точки осевой

линии;

• дважды щелкните в Панели свойств: Отрезок в поле Угол и введите

значение 0, а затем нажмите клавишу Enter для фиксации ввода данных;

• дважды щелкните в Панели свойств: Отрезок в поле Длина и введите зна-

чение 350, а затем нажмите клавишу Enter для фиксации ввода данных;

• нажмите клавишу Esc для прерывания команды.
Этап построения горизонтальной осевой линии со стилем линии «Осевая»

закончен.

. Четвертый этап - построение незамкнутой ломаной линии вала со стилем

линии «Основная» - набросок половины контура вала с примерными разме-

рами. При этом, все смежные линии должны быть перпендикулярны друг

другу. Для этого:

• щелкните на панели инструментов Текущее состояние по кнопке Ор-

тогональное черчение;

• щелкните в Компактной панели по кнопке переключателю Геометрия,

а затем в правой части панели по кнопке Непрерывный ввод объектов.

Появится Панель свойств: Непрерывный ввод объектов, показанная

на рис. 2.81.

Рис. 2.8 7. Панель свойств: Непрерывный ввод объектов и Компактная

щелкните в Панели свойств: Непрерывный ввод объектов по раскры-

вающемуся списку Стиль, находящемуся в конце панели, а в нем по

стилю Основная;
щелкните в Панели свойств: Непрерывный ввод объектов по кнопке

Отрезок;
нажмите клавишу Num Lock на клавиатуре, если не включен режим

Num Lock - нет соответствующей световой подсветки;

нажмите комбинацию клавиш Ctrl+О (ноль) на числовой клавиатуре в

правой ее части. Указатель мыши мгновенно переместится в начало ко-

ординат;
щелкните левой кнопкой мыши для фиксации начальной точки лома-

ной линии - половины контура вала;

Основные способы построения эскиза для создания детали 191

• введите эскиз, показанный на рис. 2.82. Ввод линий производите слева

направо, вверх или вниз. При задании направления следующей линии,

отслеживайте срабатывание угловой привязки со значениями 0° - при

построении горизонтального отрезка и 270° при проведении линии

сверху вниз и 90° снизу вверх. Отсчет угла проводится против часовой

стрелки. Можно строить эскиз и справа налево, но тогда угловая при-

вязка при построении горизонтального участка вала будет равна 180 °.

Построенный набросок эскиза вала может сильно отличаться от требу-

емого, но после установок размеров он примет нужный вид.

Рис. 2.82. Набросок половины контура вала - эскиза вращения для создания

модели вала

Пятый этап - установка линейных размеров. Для этого:

• щелкните в Компактной панели по кнопке-переключателю Размеры, а

затем в правой части панели инструментов по кнопке Линейный раз-

мер. Появится соответствующая Панель свойств: Линейный размер,

показанная ниже;

• щелкните в Панели свойств в разделе Тип по кнопке Горизонтальный.

Это означает, что размерная линия будет расположена горизонтально;

• щелкните мышью в правой крайней точке вала - точке выхода первой

выносной линии, далее в левой крайней точке вала - точке выхода вто-

рой выносной линии, а затем в месте расположения размерной надписи.

Появятся выносные линии, размерная линия, размерная надпись и диа-

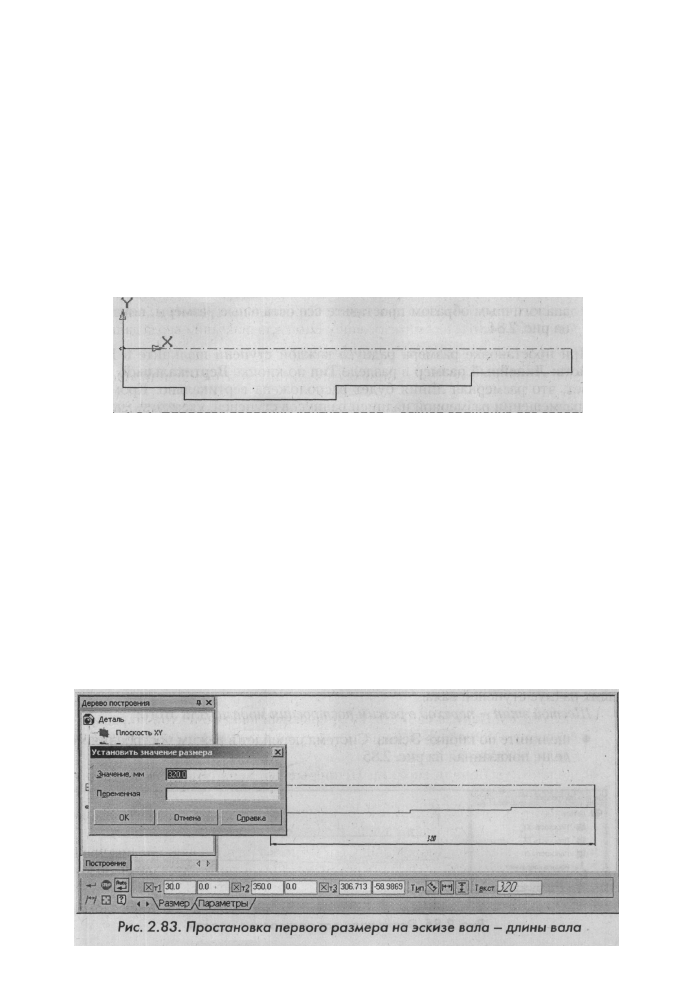

лощвое окно Установить значение размера, показанные на рис. 2.83.

192 Создание эскиза для формирования модели детали

Оказалось, что длина эскиза вала составила 320 мм, а нам нужно 350 мм.

Это хорошо видно в диалоговом окне Установить значение размера в поле

Значение, мм

Чтобы установить нужное значение размера:
• наберите на клавиатуре заданную длину вала - число 350. Это число

появится в диалоговом окне Установить значение размера в поле Зна-

чение, мм;

• щелкните в диалоговом окне по кнопке ОК или нажмите клавишу

Enter. Тут же длина вала изменится и он станет на 30 мм длиннее;

• аналогичным образом проставьте все остальные размеры, показанные

на рис. 2.84.

При простановке размера радиуса каждой ступени щелкните в Панели

свойств: Линейный размер в разделе Тип по кнопке Вертикальный. Это оз-

начает, что размерная линия будет расположена вертикально. Кроме того,

при размещении размерной надписи радиусов ступеней, указатель мыши пе-

реместите выше размерной линии, чтобы размерная надпись оказалась вне

размерной линии наверху;

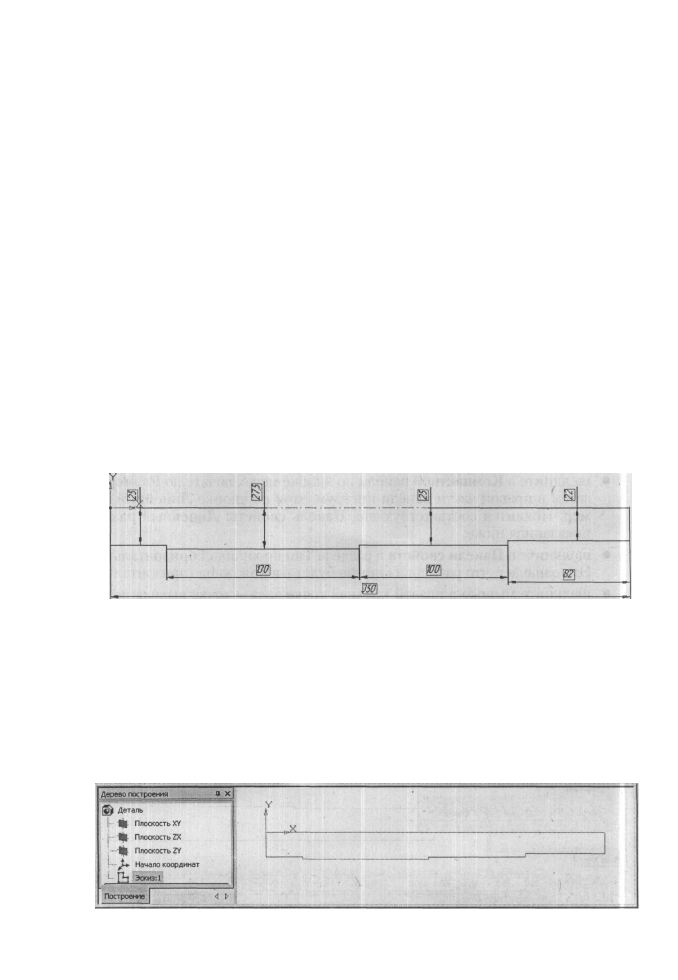

Рис. 2.84. Эскиз вала в режиме построения эскиза с проставленными размерами

Можно заметить, что в некоторых местах осевой линии вала осевая линия

не просматривается - она закрыта выносной линией размеров, определяю-

щих радиус ступеней вала.

Шестой этап - переход в режим построения модели. Для этого:

• щелкните по кнопке Эскиз. Система перейдет в режим построения мо-

дели, показанная на рис. 2.85

РИС. 2.85. Эскиз вала для построения модели

Основные способы построения эскиза для создания детали 193

В этом режиме легко построить трехмерную модель:

• щелкните в Дереве построения по пиктограмме эскиза для его выделе-

ния. Одновременно эскиз выделится и в окне модели;

• щелкните на Компактной панели по кнопке-переключателю Редакти-

рование детали, если она не нажата, а затем установите указатель мы-
ши на кнопке Операция выдавливания;

• нажмите левую клавишу мыши и удерживайте ее нажатой. Появится

всплывающая дополнительная панель инструментов различных спосо-
бов построения формообразующих элементов;

• удерживая нажатой левую кнопку мыши, переместите указатель мыши

на кнопку под названием Операция вращения и отпустите ее. На месте
кнопки Операция выдавливания появится кнопка Операция враще-
ния. Одновременно появится Панель свойств: Операция вращения,

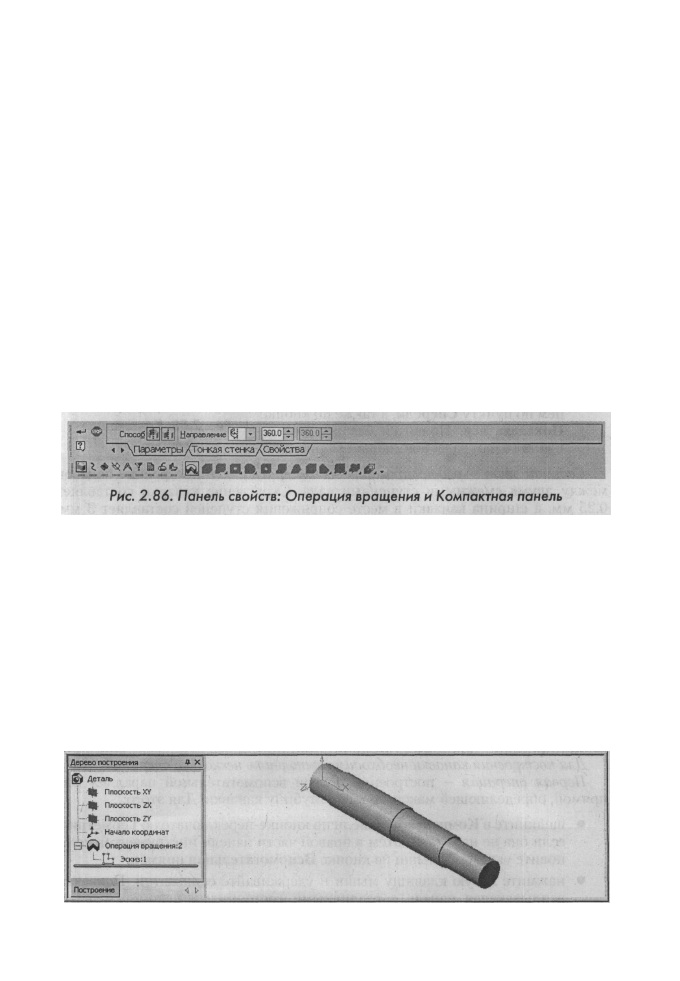

показанная на рис. 2.86.

• щелкните дважды в Панели свойств: Операция вращения в текстовом

поле Угол прямого направления и введите с клавиатуры угол поворота
3609, если он там не установлен;

• нажмите клавишу Enter для фиксации ввода;
• щелкните по кнопке Создать объект на Панели специального управ-

ления;

• щелкните на панели инструментов Вид по раскрывающемуся списку

Ориентация, а в нем по пункту ИзометрияХУг, а также по кнопке По-

казать все. Появится базовая модель нужного нам вала, показанная на
рис. 2.87.

Рис. 2.87. Модель вала

194 Создание эскиза для формирования модели детали

Чтобы вернуться из режима построения мо-

дели в режим построения эскиза, например, для

редактирования:

• щелкните в Дереве построения по пиктог-

рамме Эскиз: 1. Эскиз вращения выделит-

ся зеленым цветом;

• щелкните на пиктограмме Эскиз: 1 или ее

названии правой кнопкой мыши. Появит-

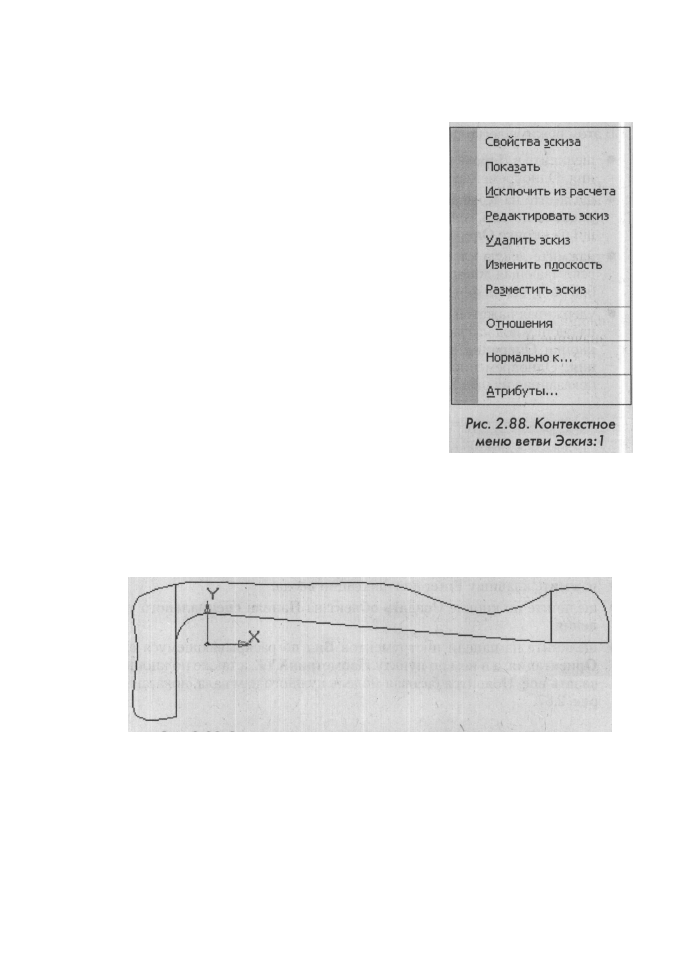

ся контекстное меню, показанное на рис.

2.88.

• щелкните в контекстном меню по пункту

Редактировать эскиз. Система перейдет в

режим редактирования эскиза вращения;

• щелкните на панели инструментов Вид по

раскрывающемуся списку Ориентация, а в

нем по пункту Спереди, а также по кнопке

Показать все. Появится базовая модель

нужного нам вала, показанная на рис. 2.87.

Седьмой этап - редактирование эскиза вращения - построение канавок

между двумя смежными ступенями вала. Скругление канавки составляет

0.25 мм, а ширина канавки в месте сопряжения ступеней составляет 3 мм.

Предварительно место стыковки двух смежных ступеней вала максимально

увеличьте для облегчения построения канавки. Конструктивно канавка вала

выглядит так, как показана на рис. 2.89.

РИС. 2.89. ВИД канавки вала в месте сопряжения ступеней вала

Для построения канавки необходимо выполнить несколько операций.

Первая операция - построение первой вспомогательной параллел ,;ой

прямой, определяющей максимальную глубину канавки. Для этого:

• щелкните в Компактной панели по кнопке-переключателю Геометрия,

если она не нажата, а затем в правой части панели инструментов уста-

новите указатель мыши на кнопке Вспомогательная прямая;

• нажмите левую клавишу мыши и удерживайте ее нажатой. Появится

всплывающая панель с различными состояниями вспомогательных

прямых;
