Выпадающие меню в режиме создания Эскиза 163

Расстояние между 2 точками позволяет определить расстояние

между двумя точками в текущей системе координат. Укажите курсо-

ром точки, расстояние между которыми требуется определить. В ок-

не Информация появится значение расстояние между указанными

точками, расстояние между ними по осям X и Y, а также координа-

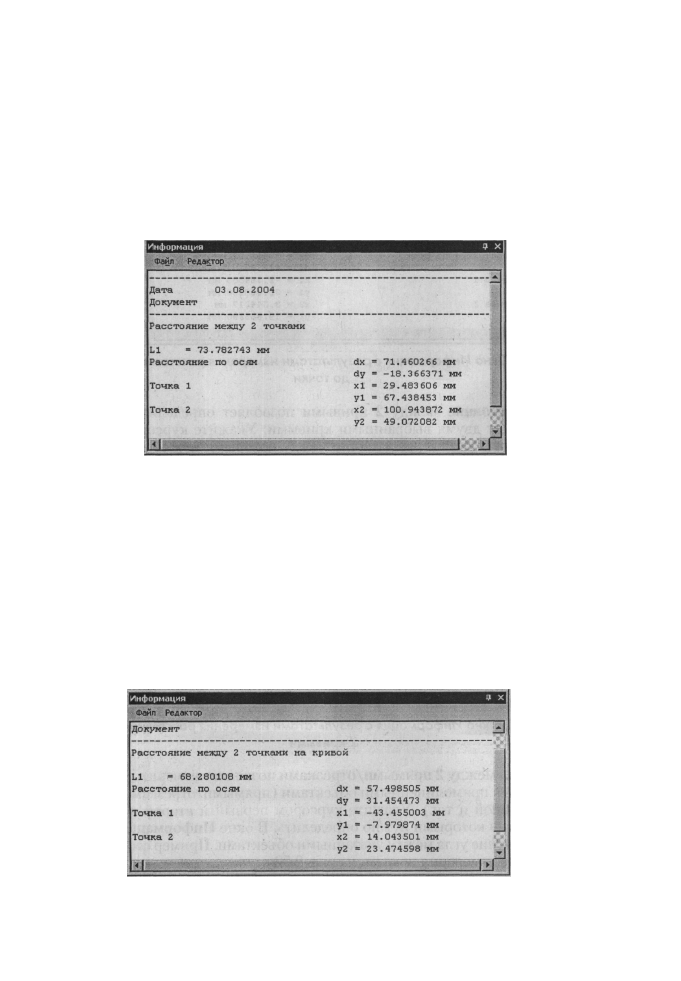

ты точек. Пример соответствующего измерения показан на рис. 2.48.

Рис. 2.48. Окно Информация с результатами измерения расстояния между двумя

точками

- Расстояние между 2 точками на кривой позволяет определить дли-

ну участка кривой, ограниченного указанными точками. Укажите

курсором кривую, вдоль которой будет измеряться расстояние, а за-

тем - две лежащие на ней точки. В окне Информация появится зна-

чение длины участка кривой, ограниченного указанными точками и

некоторые справочные параметры. Пример соответствующего изме-

рения показан на рис. 2.49.

- Расстояние от кривой до точки позволяет определить расстояние

между кривой и точкой. Укажите курсором кривую, а затем - точку,

Рис. 2.49. Окно Информация с результатами измерения расстояния между двумя

точками на кривой

164 Создание эскиза для формирования модели детали

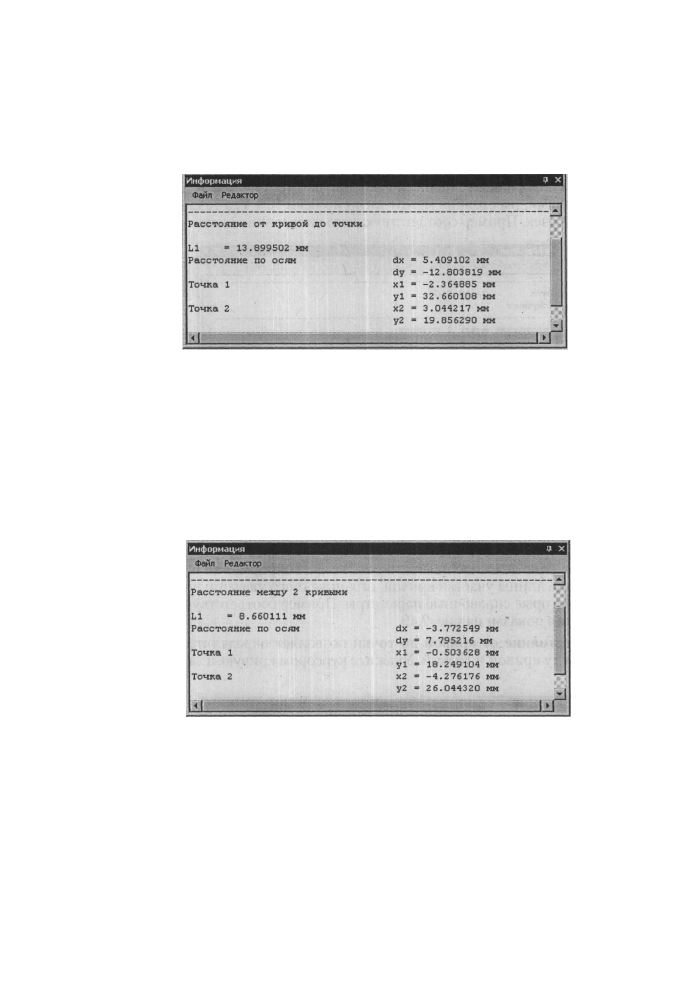

расстояние до которой нужно определить. Пример соответствующе-

го измерения показан на рис. 2.50.

Рис. 2.50. Окно Информация с результатами измерения расстояния от кривой

до точки

'- Расстояние между 2 кривыми позволяет определить расстояние

между двумя выбранными кривыми. Укажите курсором первую и

вторую кривые, расстояние между которыми нужно определить. В

окне Информация появится значение расстояния между кривыми и

некоторые справочные параметры. Возможно измерение только не-

нулевых расстояний, т.е. указанные кривые не должны пересекать-

ся. Пример соответствующего измерения показан на рис. 2.51.

Рис. 2.51. Окно Информация с результатами измерения расстояния между

2 кривыми

- Угол между 2 прямыми/отрезками позволяет измерить угол между

двумя прямолинейными объектами (прямыми, отрезками, звеньями

ломаной и т.п.). Укажите курсором первый и второй объект, угол

между которыми нужно определить. В окне Информация появится

значение угла между указанными объектами. Пример соответствую-

щего измерения показан на рис. 2.52.

- Угол по 3 точками позволяет измерить угол, указав три образующие

его точки. Укажите курсором вершину угла и две точки, лежащие на

его сторонах. В окне Информация появится значение угла, образо-

Выпадающие меню в режиме создания Эскиза 165

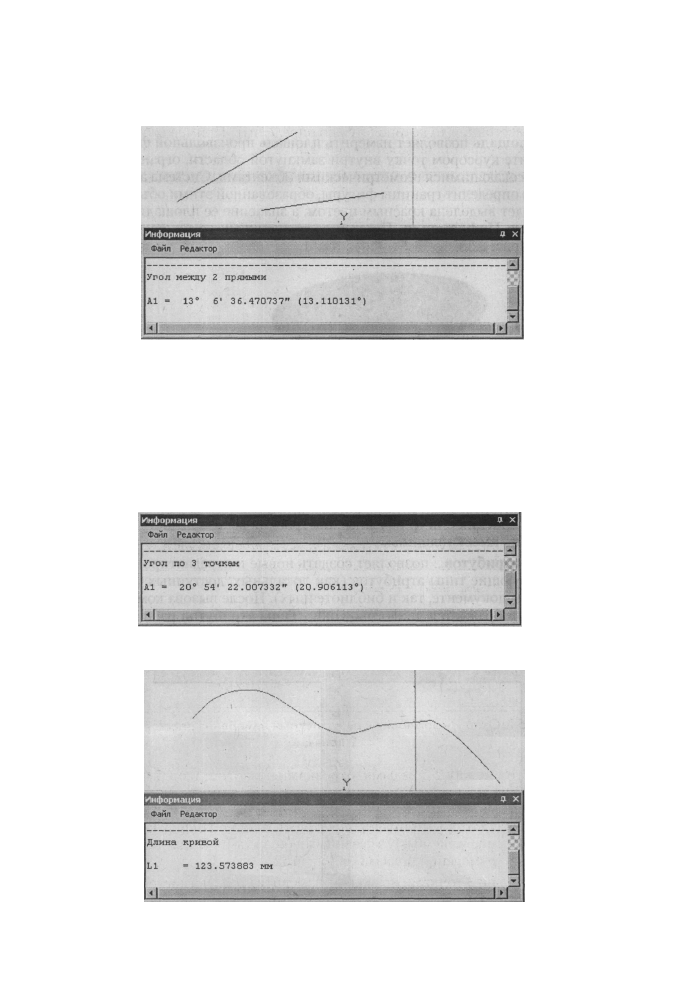

Рис. 2.52. Окно Информация с результатами измерения угла между 2 прямыми

ванного заданными точками. Пример соответствующего измерения

показан на рис. 2.53.

- Длина кривой позволяет измерить полную длину произвольной

кривой. Укажите курсором кривую, длину которой требуется опре-

делить. Выбранная кривая будет выделена красным цветом, а значе-

ние ее длины появится в окне Информация. Пример соответствую-

щего измерения показан на рис. 2.54.

Рис. 2.53. Окно Информация с результатами измерения угла по трем точкам

Рис. 2.54. Окно Информация с результатами измерения длины кривой

166 Создание эскиза для формирования модели детали

- Площадь позволяет измерить площадь произвольной фигуры. Ука-

жите курсором точку внутри замкнутой области, ограниченной пе-

ресекающимися геометрическими объектами. Система автоматичес-

ки определит границы фигуры, образованной этими объектами. Она

будет выделена красным цветом, а значение ее площади появится в

окне Информация. Пример соответствующего измерения показан

на рис. 2.55. Н]

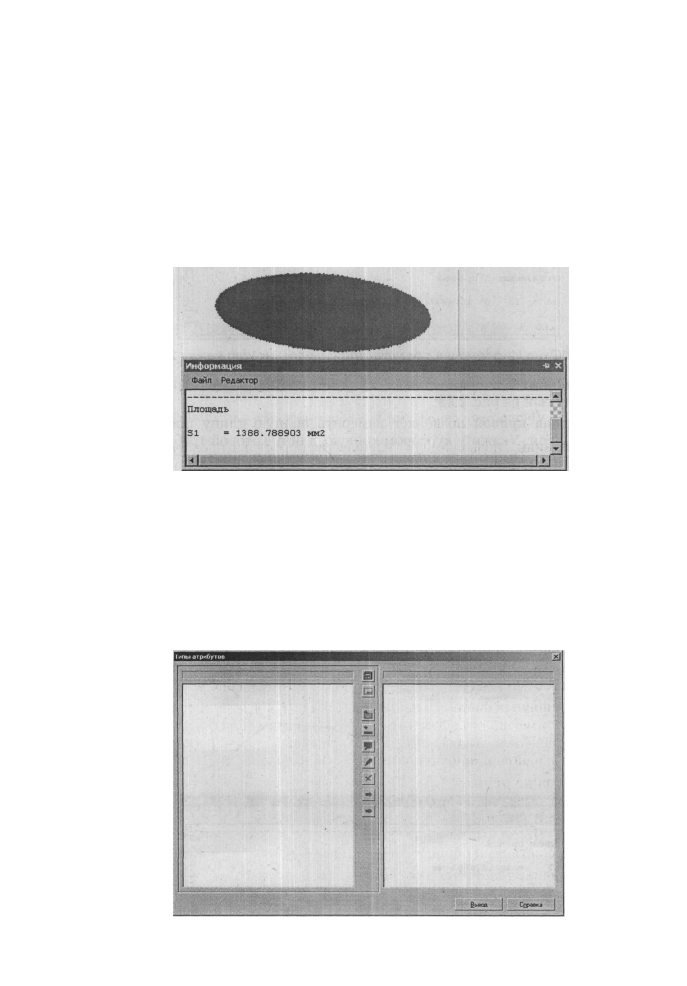

Рис. 2.55. Окно Информация с результатами измерения площади замкнутой кривой

• МЦХ плоских фигур в режиме построения эскиза недоступна, так как

эскиз не имеет толщины;

• Типы атрибутов... позволяет создать новые и отредактировать уже су-

ществующие типы атрибутов (как локальных, доступных только в ак-

тивном документе, так и библиотечных). После вызова команды на эк-

ране отображается диалоговое окно Типы атрибутов работы с типами

атрибутов, показанное на рис. 2.56.

Рис. 2.56. Диалоговое окно Типы атрибутов

Выпадающие меню в режиме создания Эскиза 167

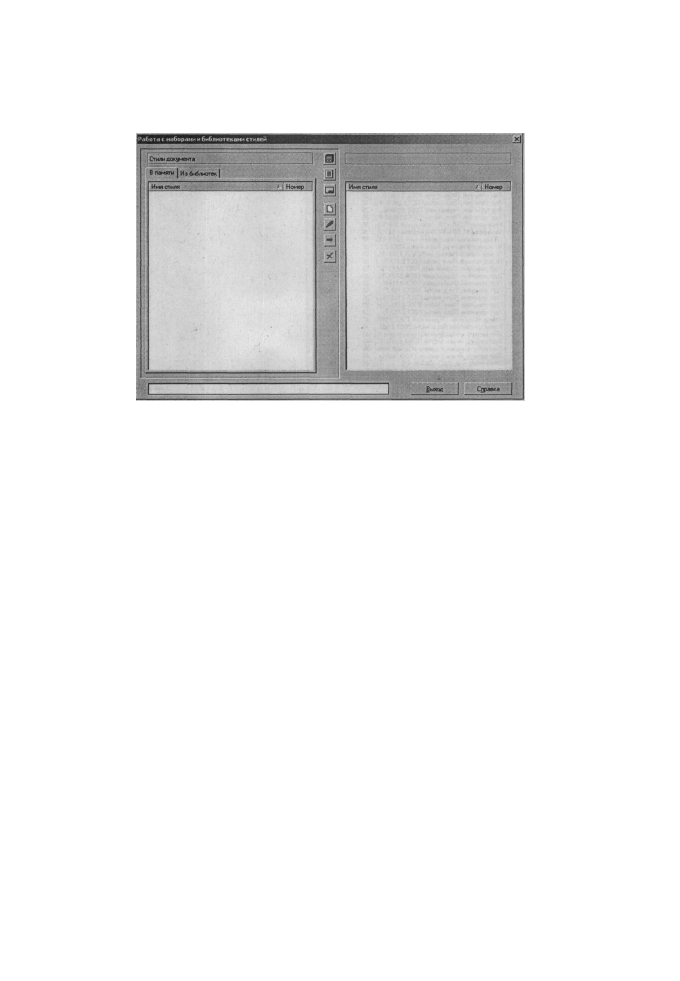

Рис. 2.57. Диалоговое окно Работа с наборами и библиотеками стилей

• Стили линий... позволяет создать новые или отредактировать уже име-

ющиеся стили линий, а также выполнять различные операции с набо-
рами и библиотеками стилей. После вызова команды на экран выводит-
ся диалоговое окно Работа с наборами и библиотеками стилей, пока-
занное на рис. 2.57.

• Стили штриховок... позволяет создать новые или отредактировать уже

имеющиеся стили штриховок, а также выполнять различные операции
с наборами и библиотеками стилей. После вызова команды на экран
выводится диалоговое окно Работа с наборами и библиотеками сти-

лей, аналогичное показанному на рис. 2.57;

• Стили текстов... позволяет создать новые или отредактировать уже

имеющиеся стили для различных текстовых надписей. После вызова
команды на экран выводится диалоговое окно Работа с наборами и

библиотеками стилей, аналогичное показанному на рис. 2.57;

• Типы основных надписей... позволяет создать новые или отредактиро-

вать уже имеющиеся основные надписи (штампы) для оформления до-
кументов. После вызова команды на экран выводится диалоговое окно

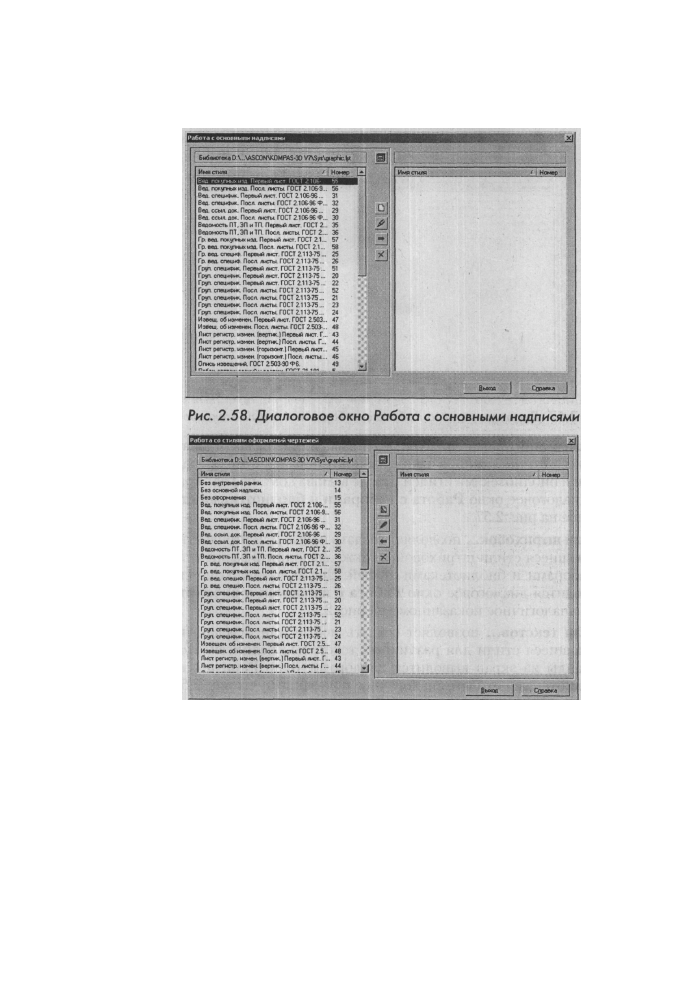

Работа с основными надписями, показанное на рис. 2.58.

• Оформление чертежей... позволяет создать новые или отредактиро-

вать уже имеющиеся стили оформления чертежей. В состав оформле-
ния входят внешняя и внутренняя рамки документа, а также основная
надпись. После вызова команды на экран выводится диалоговое окно

Работа со стилями оформления чертежей, показанное на рис. 2.59.

• Оформление текстовых документов... позволяет создать новые или от-

редактировать уже имеющиеся стили оформления текстовых докумен-
тов. В состав оформления входят внешняя и внутренняя рамки доку-
мента, размер полей, а также основная надпись. После вызова команды

168 Создание эскиза для формирования модели детали

Рис. 2.59. Диалоговое окно Работа со стилями оформления чертежей

на экран выводится диалоговое окно Работа со стилями оформлений

текстовых документов, показанное на рис. 2.60.

• Стили спецификаций... позволяет вызвать диалоговое окно Работа со

стилями спецификаций, показанное на рис. 2.61.

• Калькулятор вызывает встроенный электронный калькулятор, пока-

занный на рис. 2.62.

• Профили ... вызывает диалоговое окно Профили пользователя, пока-

занное на рис. 2.63.

С помощью этого диалогового окна можно сохранить сведения о текущей

настройке конфигурации системы в файле профиля (*.pfl) или выбрать дру-

Выпадающие меню в режиме создания Эскиза 169

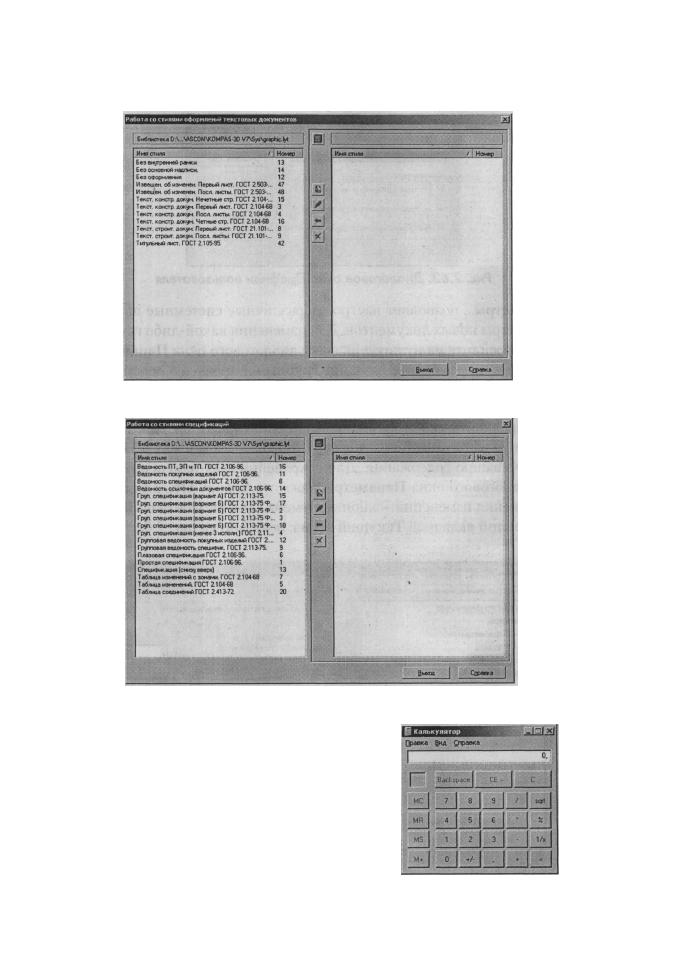

Рис. 2.60. Диалоговое окно Работа со стилями оформления текстовых документов

Рис. 2.61. Диалоговое окно Работа со стилями спецификаций

гой файл профиля и, следовательно, другой
вариант настройки. В комплект поставки

KOMIIAC-3D V7 входят несколько готовых

файлов профилей. Они расположены в под-

папке Profiles главной папки системы;

• Настройка интерфейса... позволяет

настроить интерфейс системы: состав
инструментальных панелей, клавиа-
турные комбинации для вызова ко-
манд, отображение кнопок и другие
параметры (см. параграф 1.11);

Рис. 2.62. Встроенный

электронный калькулятор

170 Создание эскиза для формирования модели детали

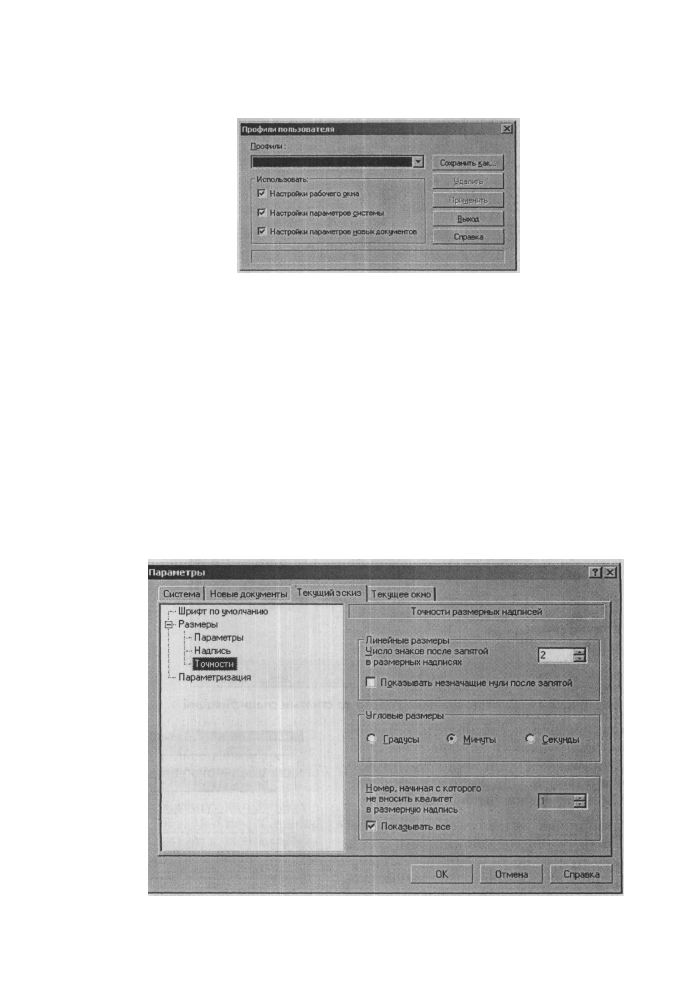

Рис. 2.63. Диалоговое окно Профили пользователя

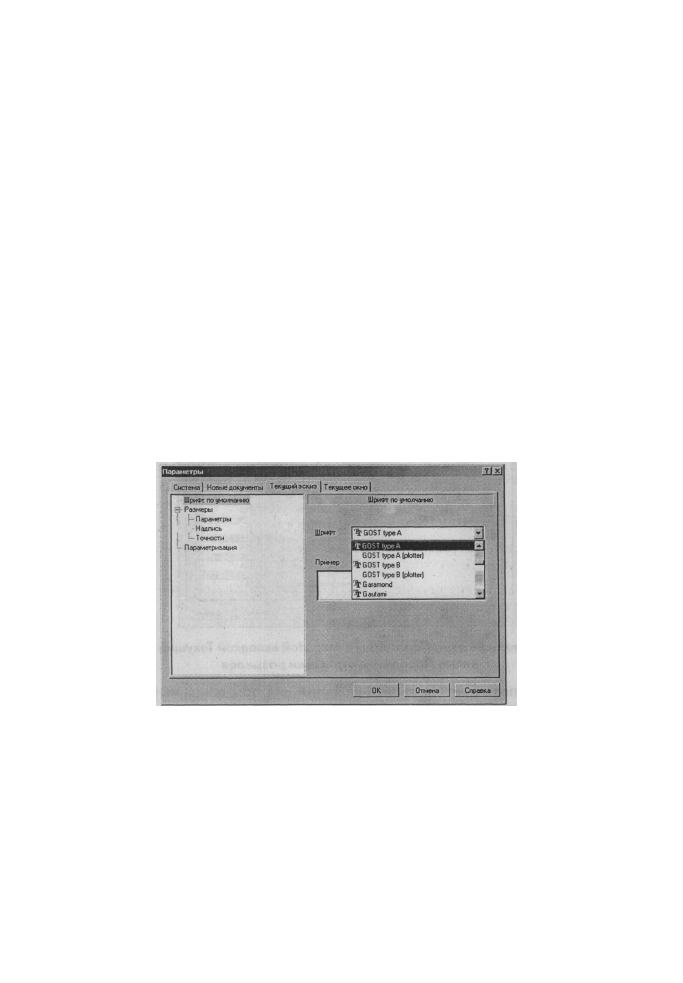

Параметры... позволяет настроить различные системные параметры и
параметры новых документов. Для изменения какой-либо группы наст-
роек перейдите на нужную вкладку диалогового окна Параметры, в ее

правой части выберите название группы настроек, а в левой - устано-
вите нужные параметры. Чтобы развернуть содержание какого-либо
раздела, установите курсор на значке плюса рядом с заголовком разде-

ла и щелкните левой кнопкой мыши. Повторный щелчок на символе

(после разворачивания раздела он отображается как минус) приведет к
сворачиванию содержания. Для сохранения всех изменений и выхода
из диалогового окна Параметры нажмите кнопку ОК, для выхода без
сохранения изменений - кнопку Отмена. Диалоговое окно Параметры

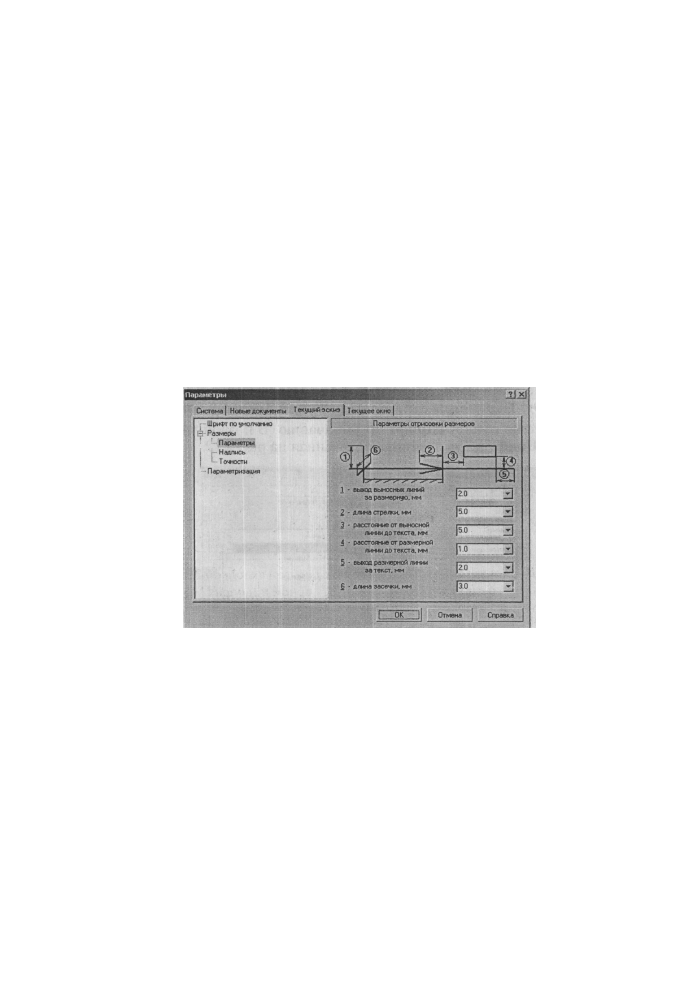

с открытой вкладкой Текущий эскиз, показано на рис. 2.64.

Рис. 2.64. Диалоговое окно Параметры с открытой вкладкой Текущий эскиз

Компактные панели в режиме создания Эскиза модели детали 171

2.3. Компактные панели в режиме
создания Эскиза модели детали

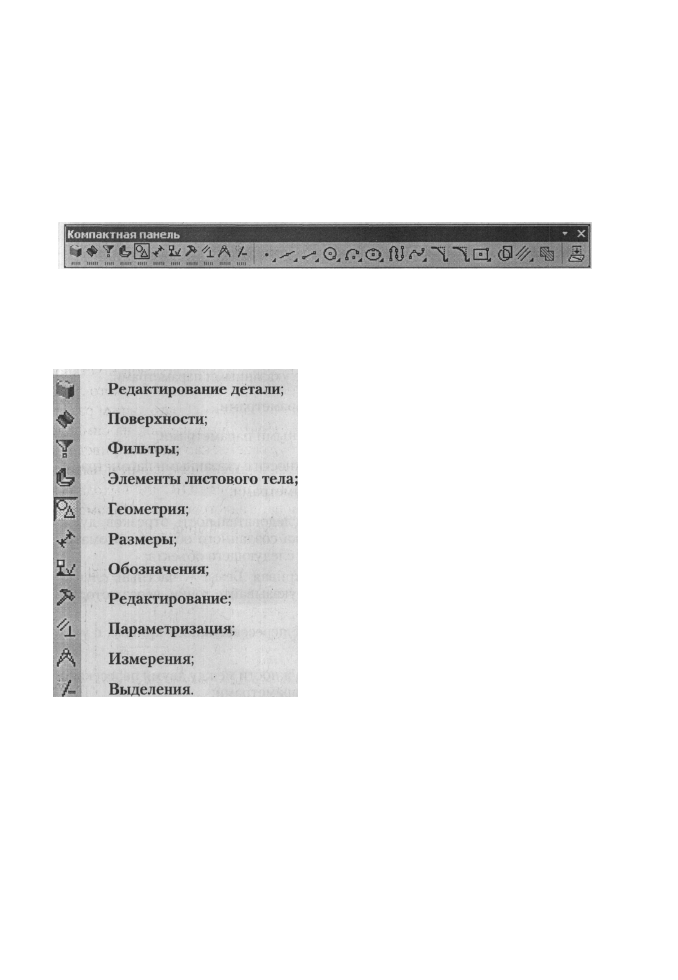

Общий вид панели инструментов Компактная панель в режиме создания Эс-

киза для модели детали представлен в «плавающем» виде на рис. 2.65.

Рис. 2.65. Компактная панель в режиме создания Эскиза для модели детали

с открытой панелью инструментов Геометрия, представленная в «плавающем» виде

Первая часть Компактной панели содержит набор кнопок-переключате-

лей, обеспечивающих появление соответствующих одноименных панелей

инструментов:

Первые четыре кнопки-переключатели связаны с режимом создания мо-

дели детали, остальные с режимом создания эскиза для модели детали.

Для выхода из команды, введенной кнопкой на инструментальной панели,

щелкните по кнопке Прервать команду на Панели специального управления

или нажмите клавишу Esc.

Для сокращения длинных названий, связанных с Компактными панеля-

ми, вместо названия, например, Компактная панель с включенной (актив-

ной) кнопкой-переключателем Геометрия и активной (открытой) панелью

инструментов Геометрия будем говорить Компактная панель с открытой па-

нелью Геометрия и так далее.

172 Создание эскиза для формирования модели детали

2.3.1. Компактная панель с открытой панелью
инструментов Геометрия

Компактная панель с активной кнопкой-переключателем Геометрия в прик-

репленном горизонтальном положении показана на рис. 2.66.

Рис. 2.66. Компактная панель в режиме создания Эскиза для модели детали

с открытой панелью инструментов Геометрия

Панель инструментов Геометрия включает следующий набор кнопок, ко-

торые создают:

Точка - точку с указанными параметрами;

Вспомогательная прямая - прямую с указанными параметрами;

Отрезок - отрезок с указанными параметрами;

Окружность - окружность с указанными параметрами;

Дуга - одну или несколько дуг окружности с указанными параметрами;
Эллипс - эллипс с указанными параметрами;

Непрерывный ввод объектов - последовательность отрезков, дуг и
сплайнов. При вводе конечная точка созданного объекта автомати-
чески становится начальной точкой следующего объекта;

Кривая Безье - кривую Безье (кривая Безье - частный случай
NURBS-кривой). Последовательно указывайте точки, через которые
должна пройти кривая Безье;
Фаска - отрезок, соединяющий две пересекающиеся кривые, с ука-

занными параметрами;

Скругление - скругление дугой окружности между двумя пересекаю-

щимися объектами, с указанными параметрами;
Прямоугольник - прямоугольник с указанными параметрами;

Собрать контур - контур, последовательно обходя пересекающиеся

между собой геометрические объекты;
Эквидистанта кривой - эквидистанту какого-либо геометрического

объекта;

Штриховка - одну или несколько заштрихованных областей в теку-

щем виде чертежа или во фрагменте;
Спроецировать объект создает в текущем эскизе проекцию указан-

ной вершины, грани или ребра детали.

Компактные панели в режиме создания Эскиза модели детали 173

2.3.2. Компактная панель с открытой панелью
инструментов Размеры

Компактная панель с активной кнопкой-переключателем Размеры показана

на рис. 2.67.

Рис. 2.67. Компактная панель в режиме создания Эскиза для модели детали

с открытой панелью инструментов Размеры

Панель инструментов Размеры включает следующий набор кнопок:

Авторазмер - позволяет построить размер, тип которого автомати-

чески определяется системой в зависимости от того, какие объекты

указаны для простановки размера;

Линейный размер - проставляет простой линейный размер;

Диаметральный размер - строит диаметральный размер;
Радиальный размер - создает простой радиальный размер;

Угловой размер - проставляет простой угловой размер;

Размер дуги окружности - строит размер, характеризующий длину

дуги окружности;

Размер высоты - позволяет строить размер высоты.

2,3,3. Компактная панель с открытой панелью
инструментов Редактирование

Компактная панель с активной кнопкой-переключателем Редактирование
показана на рис. 2.68.

Рис. 2.68. Компактная панель в режиме создания Эскиза для модели детали

с открытой панелью инструментов Редактирование

Панель инструментов Редактирование включает следующий набор кнопок:

Сдвиг - сдвигает выделенные объекты чертежа или фрагмента;

Поворот - поворачивает выделенные объекты чертежа или фрагмента;

Масштабирование - выполняет масштабирование выделенных объ-

ектов чертежа или фрагмента;
Симметрия - выполняет симметричное отображение выделен-

ных объектов эскиза относительно прямой. Укажите положение

Создание эскиза для формирования модели детали

первой (т1), а затем второй (т2) точек оси симметрии. Угол наклона

оси к оси абсцисс текущей системы координат будет определен авто-

матически;
Копия - копирует выделенные объекты чертежа или фрагмента;

Деформация сдвигом - выполняет деформацию сдвигом объектов

чертежа или фрагмента.

Усечь кривую - удаляет часть объекта, ограниченную точками пере-

сечения его с другими объектами;

Разбить кривую - разбивает объект в какой-либо точке на две части;

Очистить область - удаляет все объекты, находящиеся внутри или

снаружи от некоторой границы;

Преобразовать в NURBS - преобразует геометрический объект или

текст, написанный TrueType-шрифтом, в NURBS-кривую для после-

дующего гибкого редактирования объекта перемещением его харак-

терных точек.

2.3,4. Компактная панель с открытой панелью

инструментов Параметризация

Компактная панель с активной кнопкой-переключателем Параметризация
показана на рис. 2.69.

Панель инструментов Параметризация включает следующий набор кнопок:

Горизонталь - преобразует наклонные отрезки или вспомогательные

прямые в горизонтальные отрезки и прямые;

Выровнять точки по горизонтали - выравнивает по горизонтали ха-

рактерные точки геометрических объектов;

Параллельно - устанавливает параллельность выбранных прямых

и/или отрезков;

Касание - устанавливает касание выбранных кривых;

Зафиксировать точку - фиксирует координаты характерных точек

геометрических объектов (концы отрезков, дуг, центры дуг, окруж-

ностей и т.д.);
Равенство радиусов - устанавливает равные радиусы для выбран-

ных дуг и окружностей;

Компактные панели в режиме создания Эскиза модели детали 175

Зафиксировать размер - фиксирует значение выбранного ассоциатив-

ного линейного, диаметрального, радиального или углового размера;
Установить значение размера - меняет числовые значения ассоциа-

тивных фиксированных или нефиксированных размеров и присваи-

вать этим размерам имена переменных (создавать связанные пере-

менные);
Параметризовать объекты - автоматически накладывает на выде-

ленные объекты связи и ограничения;

Показать/удалить ограничения - просматривает ограничения выде-

ленного объекта и удаляет любые из них.

2.3.5. Компактная панель с открытой панелью
инструментов Измерения (2D)

Компактная панель с активной кнопкой-переключателем Измерения (2D)
показана на рис. 2.70.

Рис. 2.70. Компактная панель в режиме создания Эскиза с открытой панелью

инструментов Измерения (2D)

Панель инструментов Измерения (2D) включает следующий набор кнопок:

Координаты точки - определяет положение указанной точки в теку-

щей системе координат;
Расстояние между 2 точками - определяет расстояние между двумя

точками в текущей системе координат;
Расстояние между 2 точками на кривой - определяет длину участка

кривой, ограниченного указанными точками;
Расстояние от кривой до точки - определяет расстояние между кри-

вой и точкой;
Расстояние между 2 кривыми - определяет расстояние между двумя

выбранными кривыми;
Угол между 2 прямыми/отрезками - измеряет угол между двумя прямо-

линейными объектами (прямыми, отрезками, звеньями ломаной и т.п.);

Угол, заданный 3 точками - измеряет угол по трем точкам;

Длина кривой - измеряет полную длину произвольной кривой;

Площадь - измеряет площадь произвольной фигуры;

Расчет МЦХ плоских фигур - рассчитывает МЦХ плоской фигуры

произвольной формы.

176 Создание эскиза для формирования модели детали

2.3.6. Компактная панель с открытой панелью
инструментов Выделение

Компактная панель с активной кнопкой-переключателем Выделение показа-

на на

 БИС.

 2.71.

Панель инструментов Выделение включает следующий набор кнопок:

Выделить все - выделяет сразу все объекты, которые содержатся в

текущем фрагменте или в текущем виде активного чертежа;
Выделить объект - выделяет отдельный объект активного документа;
Выделить слой указанием - выделяет объекты одного или несколь-

ких слоев в текущем виде чертежа или во фрагменте;
Выделить вид указанием - выделяет один или несколько видов чертежа;

Выделить рамкой - выделяет объекты активного документа с по-

мощью прямоугольной рамки;
Выделить вне рамки - выделяет объекты активного документа, не по-

павшие в заданную прямоугольную рамку;
Выделить секущей рамкой - выделяет объекты активного документа,

частично или полностью попавшие в заданную прямоугольную рамку;

Выделить секущей ломаной - выделяет объекты активного докумен-

та, пересекая их ломаной линией;
Выделить прежний список - выделяет объекты, которые выделялись

предыдущий раз (элементы прежнего списка). Если какие-либо объек-

ты уже выделены, то элементы прежнего списка будут к ним добавлены;
Выделить по типу - выделяет объекты активного документа в соотве-

тствии с их типом;
Выделить по стилю кривой - выделяет объекты активного докумен-

та в соответствии с их стилем;
Выделить группу - выделяет объекты одной или нескольких имено-

ванных групп активного документа.

2.4. Настройка параметров текущего

эскиза

Настройка параметров текущего эскиза производится с использованием диа-

логового окна Параметры с открытой вкладкой Текущий эскиз. Для наст-

ройки параметров текущего эскиза:

Настройка параметров текущего эскиза 177

• щелкните в главном меню по пункту Сервис в режиме построения Эс-

киза. Появится выпадающее меню;

• щелкните в выпадающем меню по пункту Параметры. Появится диало-

говое окно Параметры с открытой вкладкой Текущий эскиз.

В левой части вкладки располагается дерево элементов эскиза, в которых

могут быть установлены и настроены те или иные параметры. В правой час-

ти в зависимости от выбранного элемента появляется соответствующая па-

нель, на которой можно установить требуемые параметры.

2.4.7. Установка шрифта в текущем Эскизе

Для установки шрифта:

• щелкните в главном меню по пункту Сервис в режиме создания Эски-

за. Появится выпадающее меню;

• щелкните в выпадающем меню по пункту Параметры. Появится диало-

говое окно Параметры с открытой вкладкой Текущий эскиз;

• щелкните по пункту Шрифт по умолчанию. В правой части появится

г панель Шрифт по умолчанию, показанная на рис. 2.72.

Рис. 2.72. Диалоговое окно Параметры с открытой вкладкой Текущий эскиз

и панелью Шрифт по умолчанию

Панель Шрифт по умолчанию позволяет выбрать шрифт для использова-

ния по умолчанию во всех текстовых надписях новых или текущего графичес-

кого документа (кроме основной надписи чертежа) или в тексте новых или те-

кущего текстовых документов. Для установки нужного шрифта по умолчанию:

• щелкните по стрелке, направленной вниз, в раскрывающемся списке

Шрифт. Частично раскроется список, установленных в системе шриф-

тов. Для просмотра всех шрифтов можно использовать бегунок;

• щелкните мышью по нужному шрифту. В текстовом окне Пример бу-

дет показан вид выбранного шрифта;

178 Создание эскиза для формирования модели детали

• щелкните по кнопке ОК для установки выделенного шрифта или по

кнопке Отмена для отказа от выделенного шрифта.

2Л.2. Установка параметров размера в теку-
щем Эскизе

Для установки параметров отрисовки размеров:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Параметры. Появится диалоговое окно Параметры с отк-

рытой вкладкой Текущий эскиз;

• щелкните в дереве параметров эскиза по пункту Размеры, а затем по

пункту Параметры. В правой части появится панель Параметры отри-

совки размеров, показанная на рис. 2.73.

Рис. 2.73. Диалоговое окно Параметры с открытой вкладкой Текущий эскиз и па-

нелью Параметры отрисовки размеров

Эта панель позволяет настроить внешний вид проставляемых размеров.

Для большего удобства в панели включен поясняющий рисунок.

Параметрами отрисовки размеров являются:

1 - выход выносных линий за размерную, мм;

2 - длина стрелки, мм;
3 - расстояние от выносной линии до текста, мм;
4 - расстояние от размерной линии до текста, мм;
5 - выход размерной линии за текст, мм;
6 - длина засечки, мм.

Можно использовать значения параметров отрисовки размеров по умол-

чанию, а можно ввести или выбрать их из раскрывающихся списков.
