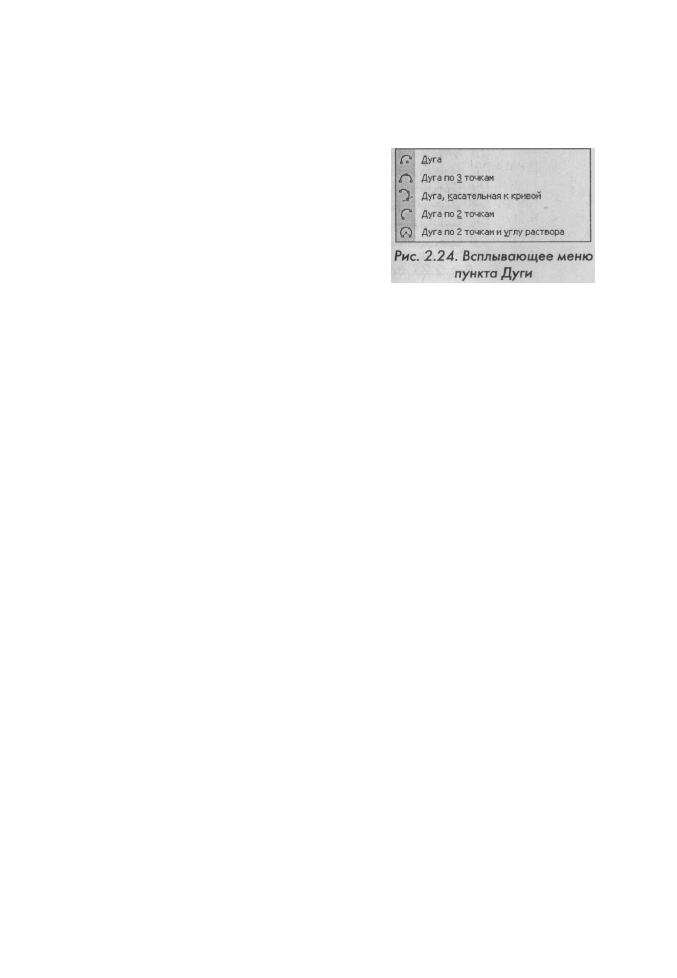

Дуги, которое вызывает всплывающее меню, показанное на рис. 2.24.
Для точного позиционирования курсо-
ра воспользуйтесь привязками или ме-
ню геометрического калькулятора в по-
лях точек на Панели свойств. Это

всплывающее меню содержит следую-
щие пункты:

- Дуга строит одну или несколько

произвольных дуг. Укажите цент-
ральную, а затем начальную и конеч-
ную точки дуги;

- Дуга по 3 точкам строит дугу с указанными конечными точками и

проходящей через заданную точку. Укажите начало дуги (т1), точку,
через которую должна пройти дуга (т2), и конец дуги (тЗ) в любом
порядке. Центр и радиус дуги будут рассчитаны автоматически;

- Дуга, касательная к кривой строит дугу, касательную к заданному

объекту. Укажите курсором объект, которого должна касаться дуга.

Укажите точку т1, через которую должна пройти дуга. Затем укажи-

те конечную точку дуги т2. Координаты центра дуги и ее радиус бу-
дут рассчитаны автоматически. Начальная точка дуги - точка каса-

ния. На экране появятся фантомы всех вариантов дуг, удовлетворя-
ющих заданным параметрам. Выберите нужный фантом мышью или
с помощью кнопок Следующий объект и Предыдущий объект на

Панели специального управления. Затем зафиксируйте выбранную
дугу, щелкнув по ней мышью или нажав кнопку Создать объект на

Панели специального управления;

- Дуга по 2 точкам строит дугу с указанными конечными точками.

Введите значение радиуса создаваемой дуги в поле Радиус на Пане-

ли свойств. Укажите начальную (т1) и конечную (т2) точки дуги;

- Дуга по 2 точкам и углу раствора строит одну или несколько дуг,

начинающихся и заканчивающихся в указанных точках и имеющих
заданный угол раствора. Введите в поле Угол Панели свойств раст-
вор дуги (по умолчанию она равна 90 градусам). Укажите началь-
ную (т1) и конечную (т2) точки дуги. Координаты центральной точ-
ки дуги и ее радиус будут рассчитаны автоматически.

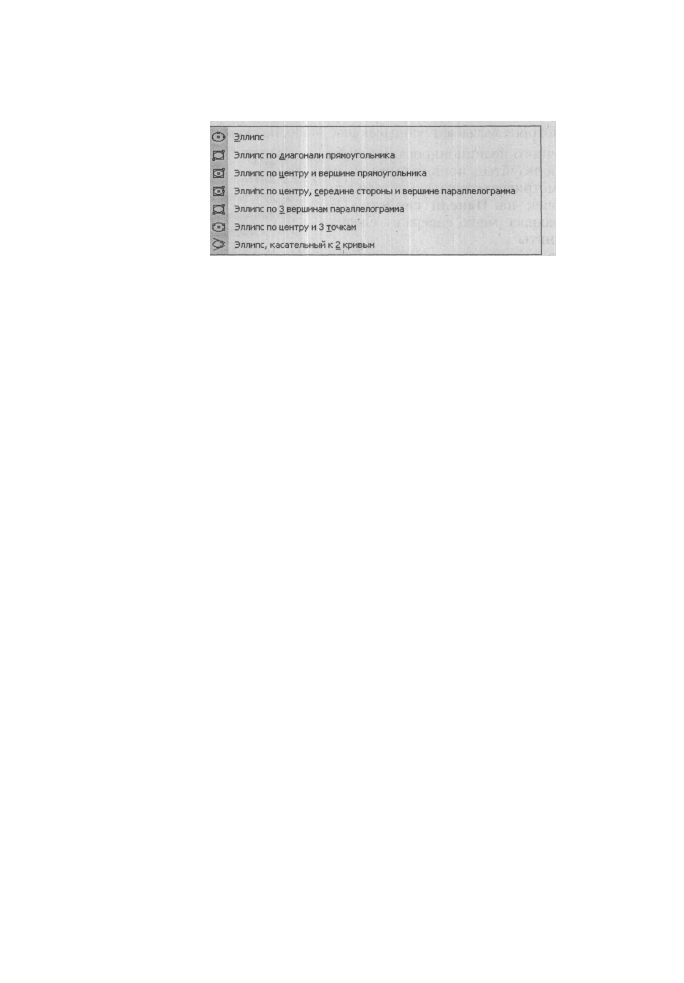

• Эллипсы, которое вызывает всплывающее меню, показанное на рис. 2.25.

Для точного позиционирования курсора воспользуйтесь привязками

или меню геометрического калькулятора в полях Центр, точки на Па-

нели свойств. Это всплывающее меню содержит следующие пункты:

- Эллипс строит произвольный эллипс. Укажите центральную точку

эллипса и конечную точку первой полуоси т1, Укажите конечную
точку второй полуоси эллипса т2;

- Эллипс по диагонали прямоугольника строит эллипс, вписанный в

прямоугольник с заданной диагональю. Введите в соответствующее

148 Создание эскиза для формироврния модели детали

Рис. 2.25. Всплывающее меню пункта Эллипсы

поле Панели свойств величину угла наклона первой полуоси эллип-
са к оси абсцисс текущей системы координат (по умолчанию она
равна 0°). Затем укажите начальную (т1) и конечную (т2) точки ди-
агонали прямоугольника, описанного вокруг создаваемого эллипса;

- Эллипс по центру и вершине прямоугольника строит эллипс, впи-

санный в прямоугольник с заданным центром и вершиной. Введите

в поле Угол Панели свойств величину угла наклона первой полуоси

эллипса к оси абсцисс текущей системы координат (по умолчанию

она равна 0°). Затем укажите центральную точку и вершину прямо-

угольника, описанного вокруг создаваемого эллипса. Длины полуо-

сей эллипса будут рассчитаны автоматически;

- Эллипс по центру, середине стороны и вершине параллелограмма

строит эллипс, описанный в параллелограмм с заданным центром,

серединой стороны и вершиной. Укажите точку точки центра, затем

середину стороны (т1) и вершину (т2) параллелограмма, описанно-

го вокруг создаваемого эллипса. Длины полуосей эллипса и угол

наклона его первой полуоси к оси абсцисс текущей системы коорди-

нат будут рассчитаны автоматически;

- Эллипс по 3 вершинам параллелограмма строит эллипс, вписанный

в параллелограмм с тремя заданными вершинами. Укажите положе-

ния вершин т1, т2 и тЗ параллелограмма, описанного вокруг созда-

ваемого эллипса. Длины полуосей эллипса и угол наклона его пер-

вой полуоси к оси абсцисс текущей системы координат будут рас-

считаны автоматически;

- Эллипс по центру и 3 точкам строит эллипс с заданным центром и

проходящий через три указанные точки. Укажите положение цент-

ральной точки создаваемого эллипса, а затем точки т1, т2 и тЗ, через

которые он должен проходить;

- Эллипс, касательный к 2 кривым строит эллипс, касательный к

двум заданным объектам. Укажите точки т1 и т2, в которых создава-

емый эллипс должен касаться первого и второго объектов. Задайте

точку тЗ, через которую должен проходить создаваемый эллипс.

Непрерывный ввод объектов строит последовательность отрезков, дуг

и сплайнов. При вводе конечная точка созданного объекта автомати-

чески становится начальной точкой следующего объекта. Использо-

Выпадающие меню в режиме создания Эскиза 149

вать эту команду удобно, например, при построении контура детали,

состоящего из объектов различного типа. После вызова команды на

Панели свойств отображается группа Тип, содержащая переключате-

ли, позволяющие указать, каким именно геометрическим примитивом

должен являться текущий (создаваемый) сегмент. По умолчанию при

первом обращении к команде текущий тип объекта - Отрезок. Это оз-

начает, что при указании точек в поле чертежа будет построена прохо-

дящая через них последовательность отрезков. В любой момент ввода

последовательности вы можете изменить текущий тип объекта или

способ его построения. Для этого активизируйте нужный переключа-

тель в группе Тип.

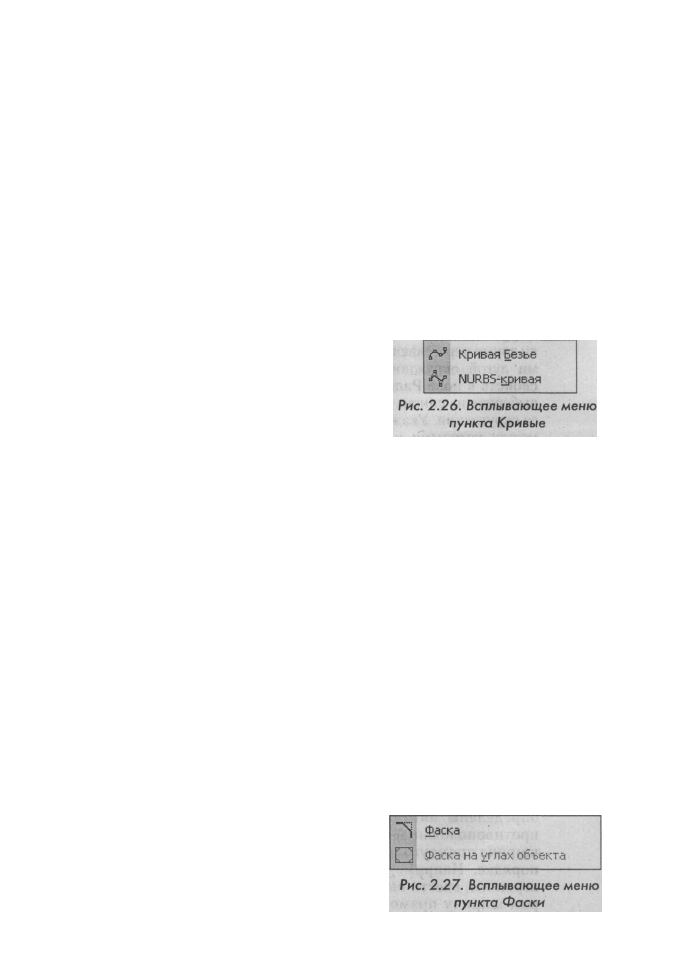

• Кривые вызывает всплывающее меню, показанное на рис. 2.26.

Для точного позиционирования курсо-

ра воспользуйтесь привязками или ме-

ню геометрического калькулятора для

поля точки на Панели свойств. Это

всплывающее меню содержит следую-

щие пункты:
- Кривая Безье строит кривую Безье (кривая Безье - частный случай

NURBS-кривой). Последовательно указывайте точки, через кото-

рые должна пройти кривая Безье. Для фиксации созданной кривой

Безье нажмите кнопку Создать объект на Панели специального уп-

равления;

- NURBS-кривая строит кривую NURBS (Non-Uniform Rational B-

Spline, нерегулярный рациональный В-сплайн). Последовательно

указывайте опорные точки создаваемой NURBS-кривой. В полях

Панели свойств можно задать характеристики кривой - вес каждой

характерной точки и порядок кривой. Группа переключателей Ре-

жим позволяет указать, требуется замыкать кривую или нет. Для

фиксации созданной NURBS-кривой нажмите кнопку Создать объ-

ект на Панели специального управления.

• Ломаная строит ломаную линию, состоящую из отрезков прямых. Пос-

ледовательно указывайте вершины создаваемой ломаной. На Панели

свойств группа переключателей Режим позволяет указать, требуется

замыкать ломаную или нет. Для фиксации созданной ломаной нажми-

те кнопку Создать объект на Панели специального управления.

• Фаски вызывает всплывающее меню, показанное на рис. 2.27.

Это всплывающее меню содержит следующие пункты:
- Фаска строит отрезок, соединяющий

две пересекающиеся кривые. На Панели

свойств с помощью переключателя из

группы Тип выберите способ задания

параметров фаски. Введите параметры

фаски в поля Панели свойств. Укажите

150 Создание эскиза для формирования модели детали

первый и второй объекты, между которыми нужно построить фаску;

- Фаска на углах объекта строит фаски на углах объектов следующих

типов: контур, ломаная или многоугольник. На Панели свойств с

помощью переключателя из группы Тип выберите способ задания

параметров фаски. Введите параметры фаски. Укажите курсором

угол контура, многоугольника или ломаной, на котором необходимо

построить фаску. Группа переключателей Режим позволяет указать,

требуется ли построение фаски только на указанном угле или сразу

на всех углах объекта.

в

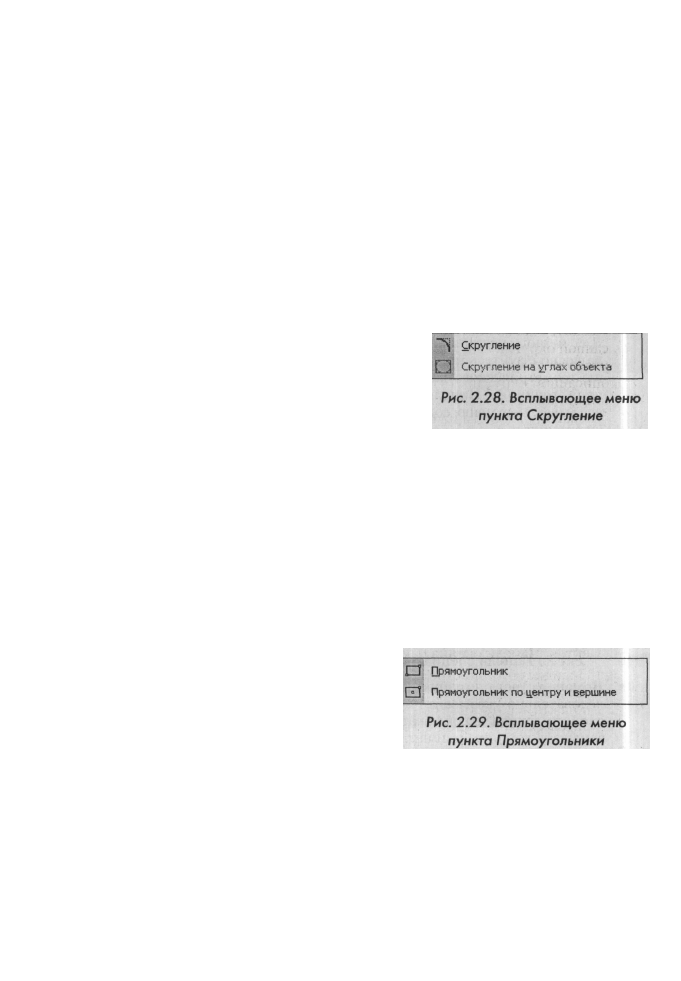

 Скругление вызывает всплывающее меню, показанное на рис. 2.28.

Это всплывающее меню содержит следующие пункты:
- Скругление строит скругление меж-

ду двумя пересекающимися объекта-

ми дугой окружности. На Панели

свойств в поле Радиус введите или

выберите из списка значение радиу-

са скругления. Укажите два объекта,

между которыми нужно построить

скругление;

- Скругление на углах объекта строит скругления дугами окружнос-

ти на углах объектов следующих типов: контур, ломаная или много-

угольник. На Панели свойств в поле Радиус введите или выберите

из списка значение радиуса скругления. Укажите курсором угол

контура, многоугольника или ломаной, на котором необходимо

построить фаску. Группа переключателей Режим позволяет указать,

требуется ли скругление только указанного угла или сразу всех уг-

лов объекта.

• Прямоугольники вызывает всплывающее меню, показанное на рис. 2.29.

Это всплывающее меню содержит

следующие пункты:

- Прямоугольник строит произ-

вольный прямоугольник. Дос-

тупно два способа построения

прямоугольника: задание проти-

воположных вершин

 ПРЯМОУ-

гольника, задание вершины, высоты и ширины прямоугольника. Ес-

ли известно положение вершин прямоугольника (точки т1 и т2),

укажите их. При этом высота и ширина прямоугольника будут

определены автоматически. Построение прямоугольника по

противоположным вершинам. Если известны вершина, высота и

ширина прямоугольника, задайте их любым способом и в любом

порядке. Например, Вы можете указать курсором положение

вершины, ввести высоту в поле Панели свойств и задать курсо-

ром ширину прямоугольника. При этом координаты вершины,

Выпадающие меню в режиме создания Эскиза 151

противолежащей указанной, будут определены автоматически.

Построенный прямоугольник - это единый объект, а не набор от-

дельных отрезков. Он будет выделяться, редактироваться и удалять-

ся целиком;

- Прямоугольник по центру и вершине строит прямоугольник с за-

данными центром и вершиной. Укажите центр прямоугольника. За-

тем задайте одну из вершин прямоугольника. Длина и ширина пря-

моугольника будут определены автоматически.

• Многоугольник строит правильный многоугольник. На Панели

свойств в поле Количество вершин введите или выберите из списка

число вершин многоугольника. С помощью переключателя Способ

укажите способ построения многоугольника: по вписанной или по опи-

санной окружности. Укажите точку центра базовой окружности. Затем

укажите точку т - положение одной из вершин (при построении по

описанной окружности) или середины одной из сторон (при построе-

нии по вписанной окружности) создаваемого многоугольника. Радиус

базовой окружности и угол наклона многоугольника будут определены

автоматически.

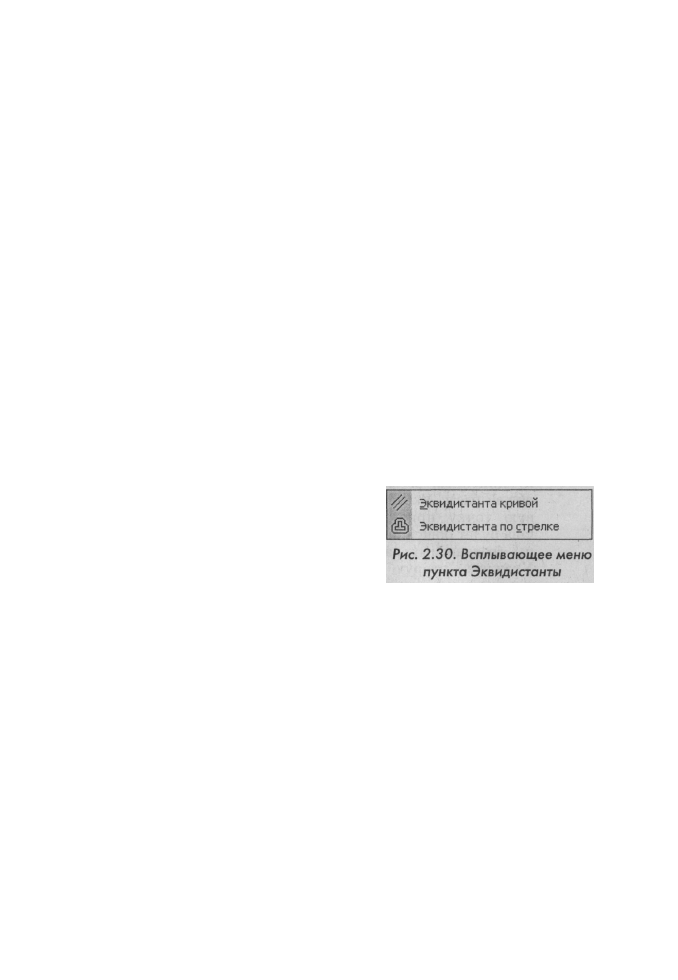

• Эквидистанты, которое вызывает всплывающее меню, показанное на

рис. 2.30.

Это всплывающее меню содержит сле-

дующие пункты:

- Эквидистанта кривой строит экви-

дистанту какого-либо геометричес-

кого объекта. Укажите курсором ба-

зовый объект, укажите курсором

нужную кривую. На экране появится фантом эквидистанты. Если

необходимо, измените параметры эквидистанты. Зафиксируйте

фантом, щелкнув по нему мышью или нажав кнопку Создать объ-

ект на Панели специального управления;

- Эквидистанта по стрелке строит эквидистанту контура, образован-

ного обходом по стрелке. Укажите точку вблизи геометрического

объекта, с которого требуется начать обход контура. На экране поя-

вится фантом эквидистанты выбранного участка, а также стрелка,

указывающая предлагаемое системой направление дальнейшего

движения. Для указания нужного направления щелкните мышью на

соответствующем объекте. Выбор направления обхода и перемеще-

ние по сегментам контура возможны с помощью кнопок на Панели

специального управления, а также клавиатурных комбинаций.

• Собрать контур позволяет сформировать контур, последовательно об-

ходя пересекающиеся между собой геометрические объекты. Укажите

точку вблизи геометрического объекта, с которого требуется начать об-

ход контура. На экране появится фантом первого участка (совпадаю-

щий с базовым объектом), а также стрелка, указывающая предлагаемое

152 Создание эскиза для формирования модели детали

системой направление дальнейшего движения. Для указания нужного

направления щелкните мышью на соответствующем объекте.

• Размеры вызывает всплывающее меню, показанное на рис. 2.31.

Всплывающее меню содержит следующие
пункты:

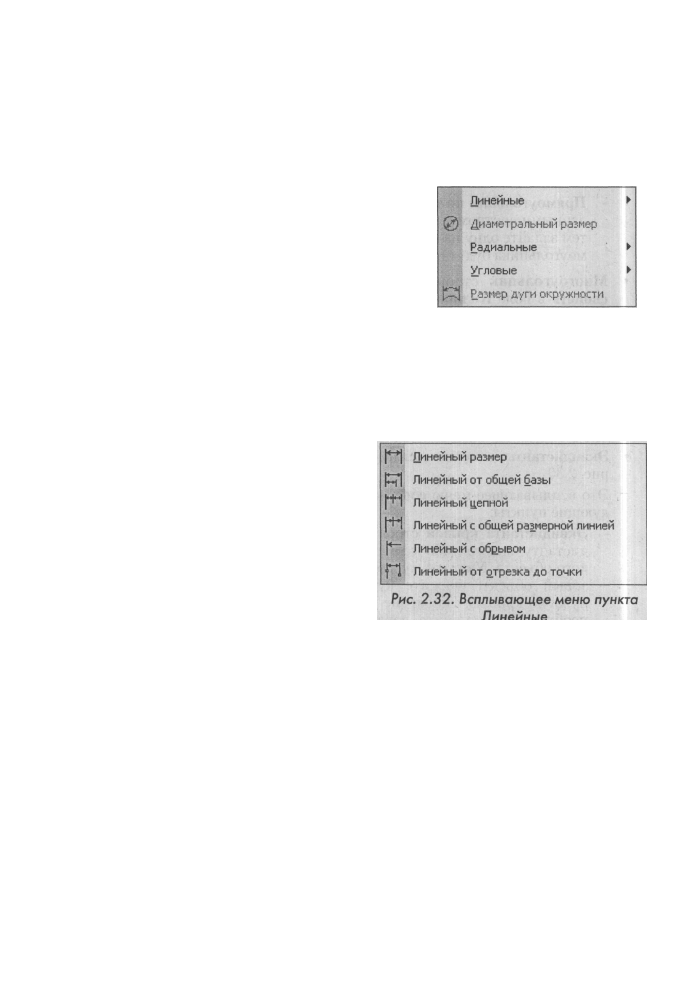

• Линейные, которое вызывает всплыва-

ющее меню, показанное на рис. 2.32.
Для точного позиционирования курсо-

ра воспользуйтесь привязками или ме-

ню геометрического калькулятора в по-

лях т1, т2 и тЗ на Панели свойств. Это Рис. 2.31. Всплывающее меню

всплывающее меню содержит следую- пункта Размеры

щие пункты:

Линейный размер позволяет проставить простой линейный размер.

Укажите курсором точки привязки размера - т1 и т2 (точки выхода

выносных линий). Затем укажите точку, определяющую положение

размерной линии тЗ;

- Линейный от общей базы

позволяет проставить груп-

пу линейных размеров от

общей базы. Укажите пер-

вую точку привязки т1.

Она будет общей для груп-

пы создаваемых размеров.

Укажите вторую точку

привязки т2 для первого

размера группы. Укажите

точку, определяющую по-

ложение размерной линии

тЗ. Последовательно укажите точки т2 и тЗ для остальных разме-

ров группы;

Линейный цепной позволяет проставить цепь линейных размеров.

Укажите курсором точки привязки размера - т1 и т2 (точки выхода
выносных линий). Укажите точку, определяющую положение раз-
мерной линии тЗ. Это положение будет одинаковым для всех разме-

ров цепи. Последовательно укажите точки т2 для остальных разме-
ров цепи;

Линейный с общей размерной линией позволяет проставить

группу линейных размеров с общей размерной линией. Укажите
первую точку привязки т1 для группового размера. Затем укажи-
те вторую точку привязки т2. Укажите точку, определяющую по-

ложение размерной линии тЗ. Это положение будет одинаковым
для всех размеров группы. Затем укажите точки т2 для остальных

размеров группы;

Выпадающие меню в режиме создания Эскиза 153

Линейный с обрывом позволяет проставить линейный размер с об-

рывом. Укажите курсором отрезок, который будет базовым для раз-

мера с обрывом. Выбранный объект будет подсвечен. Для ввода

текста размера вызовите специальное диалоговое окно. Для этого

щелкните мышью в поле Текст на вкладке Размер. Затем укажите

точку тЗ, определяющую положение размерной линии и ее длину;

Линейный от отрезка до точки строит линейный размер между дву-

мя геометрическими элементами - отрезком и произвольной точкой

(в том числе характерной точкой другого графического объекта).

• Ввод текст позволяет создать текстовую надпись в чертеже или фраг-

менте. Каждая надпись может состоять из произвольного количества

строк;

• Обозначение центра позволяет создать обозначение центра. Напри-

мер, для окружности. По умолчанию обозначение центра формируется

в виде двух пересекающихся осей;

• Параметризация вызывает всплывающее меню, показанное на рис. 2.33.

Всплывающее меню содержит следую-

щие пункты:

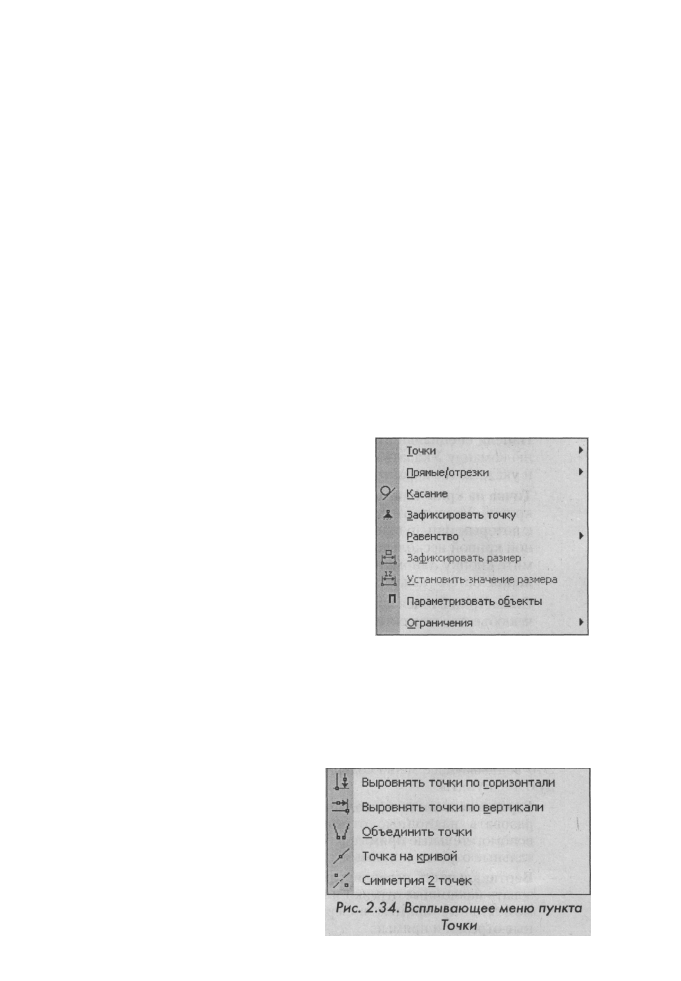

• Точки, которое вызывает всплывающее

меню, показанное на рис. 2.34.
Это всплывающее меню содержит сле-

дующие пункты:

- Выровнять точки по горизонтали поз-

воляет выровнять по горизонтали ха-

рактерные точки геометрических объ-

ектов. Указывайте попарно характер-

ные точки геометрических примитивов

для выравнивания. Если точка, кото- Рис. 2.33. Всплывающее меню

рую требуется указать, совпадает с ха- пункта Параметризация

рактерной точкой другого объекта (и поэтому невозможно выбрать точ-

но ее, так как происходит привязка к точке другого объекта), вы можете

вначале указать графический объект, которому принадлежит параметри-

зуемая точка, а затем - саму точку. Для этого нажмите кнопку Указать

объект на Панели специального управления или выберите в контек-

стном меню команду Указать

154 Создание эскиза для формирования модели детали

ких примитивов для выравнивания. Если точка, которую требуется

указать, совпадает с характерной точкой другого объекта (и поэтому

невозможно выбрать точно ее, так как происходит привязка к точке

другого объекта), вы можете вначале указать графический объект,

которому принадлежит параметризуемая точка, а затем - саму точ-

ку. Для этого нажмите кнопку Указать объект на Панели специаль-

ного управления или выберите в контекстном меню команду Ука-

зать объект, затем точку. Выберете нужный объект и укажите его ха-

рактерную точку;

- Объединить точки позволяет привязать друг к другу характерные

точки геометрических объектов. Указывайте попарно характерные

точки геометрических объектов для объединения. Если точка, кото-

рую требуется указать, совпадает с характерной точкой другого объ-

екта (и поэтому невозможно выбрать точно ее, так как происходит

привязка к точке другого объекта), Вы можете вначале указать гра-

фический объект, которому принадлежит параметризуемая точка, а

затем - саму точку. Для этого нажмите кнопку Указать объект на

Панели специального управления или выберите в контекстном ме-

ню команду Указать объект, затем точку. Выберете нужный объект

и укажите его характерную точку;

- Точка на кривой позволяет привязать характерную точку объекта к

кривой. Указывайте попарно характерные точки объектов и кривые,

к которым они должны быть привязаны. Вы можете привязать к од-

ной кривой несколько точек. Для этого после указания кривой наж-

мите кнопку Запомнить состояние на Панели специального управ-

ления. Затем укажите нужные точки;

- Симметрия 2 точек позволяет установить симметрию характерных то-

чек объектов относительно отрезка (зеркальную симметрию). Укажи-

те ось симметрии, а затем - пару характерных точек объектов, которые

должны быть симметричны. Если несколько пар точек должны быть

симметричны относительно одного отрезка, можно после указания

этого отрезка нажать кнопку Запомнить состояние на Панели специ-

ального управления, а затем указывать пары симметричных точек.

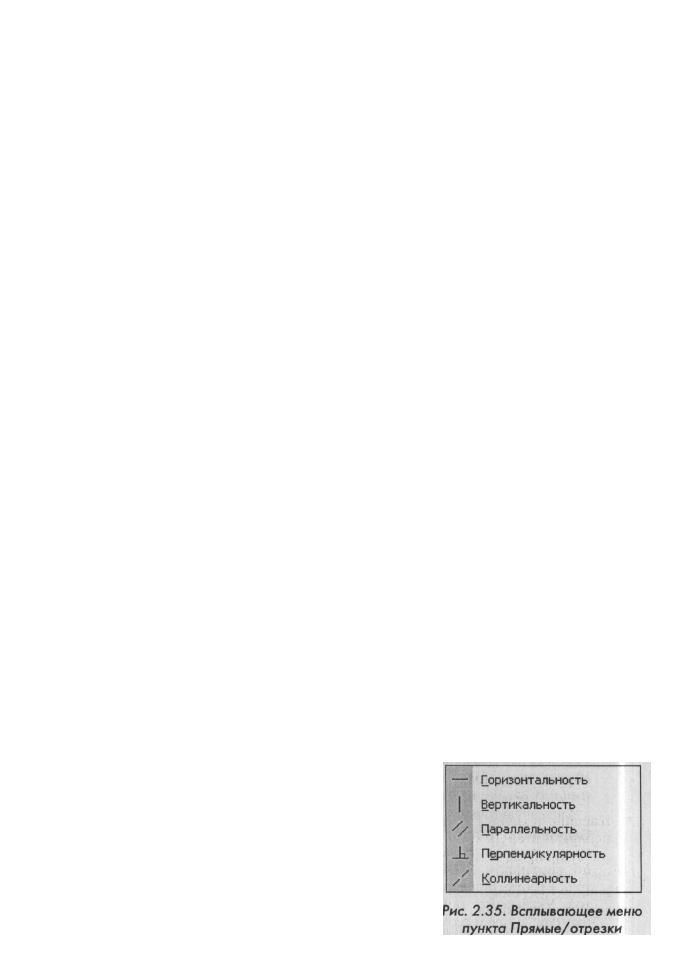

• Прямые/отрезки, которое вызывает всплывающее меню, показанное

на рис. 2.35.

Это всплывающее меню содержит сле-

дующие пункты:

- Горизонтальность позволяет преоб-

разовать наклонные отрезки или

вспомогательные прямые в горизон-

тальные отрезки и прямые;

- Вертикальность позволяет преобра-

зовать наклонные отрезки или вспо-

могательные прямые в вертикаль-

ные отрезки и прямые;

Выпадающие меню в режиме создания Эскиза 155

- Параллельность позволяет установить параллельность выбранных

прямых и/или отрезков. Указывайте попарно объекты для установ-

ления их параллельности. Можно расположить сразу несколько от-
резков параллельно выбранному. Для этого после указания первого
отрезка нажмите кнопку Запомнить состояние на Панели специ-
ального управления. Затем укажите отрезки, которые должны быть

параллельны выбранному. Кнопка Указать заново позволяет выб-
рать другой отрезок в качестве первого отрезка для установления
параллельности. Завершить преобразование объектов можно, нажав
кнопку Прервать команду на Панели специального управления
или клавишу <Esc>;

- Перпендикулярность позволяет установить перпендикулярность

выбранных прямых и/или отрезков. Указывайте попарно объекты
для установления их перпендикулярности. Вы можете расположить
сразу несколько отрезков перпендикулярно выбранному. Для этого
после указания первого отрезка нажмите кнопку Запомнить состо-
яние на Панели специального управления. Затем укажите отрезки,
которые должны быть перпендикулярны выбранному. Кнопка Ука-
зать заново позволяет выбрать другой отрезок в качестве первого

отрезка для установления перпендикулярности. Завершить преоб-
разование объектов можно, нажав кнопку Прервать команду на Па-
нели специального управления или клавишу <Esc>;

- Коллинеарность позволяет установить коллинеарность выбранных

отрезков или коллинеарность отрезка и прямой, или коллинеар-
ность двух прямых. Указывайте попарно объекты для установления
их коллинеарности. После установления коллинеарности двух от-
резков они располагаются на одной прямой. После установления
коллинеарности отрезка и прямой отрезок располагается на этой
прямой. После установления коллинеарности двух прямых эти пря-
мые совпадают. Можно расположить на одной прямой сразу нес-
колько отрезков. Для этого после указания первого из них нажмите
кнопку Запомнить состояние на Панели специального управления.

Затем укажите остальные отрезки. Кнопка Указать заново позволя-
ет выбрать другой отрезок в качестве первого отрезка для установле-
ния коллинеарности. Завершить преобразование объектов можно,
нажав кнопку Прервать команду на Панели специального управле-

ния или клавишу <Esc>.

Касание позволяет установить касание выбранных кривых. Укажите
первую и вторую кривые, касание которых требуется установить. Если
этому не препятствуют уже наложенные на объекты связи и ограниче-
ния, произойдет перестроение изображения, после которого указанные
кривые будут касаться. При этом могут измениться числовые значения,
характеризующие одну или обе кривые (например, радиус окружности
или координаты концов отрезка);

156 Создание эскиза для формирования модели детали

• Зафиксировать точку позволяет зафиксировать координаты характер-

ных точек геометрических объектов (концы отрезков, дуг, центры дуг,
окружностей и т.д.). Указывайте характерные точки геометрических
примитивов для их фиксации. Признаком того, что координаты точки
фиксированы, является отрисовка под ней специального значка - крас-
ного треугольника;

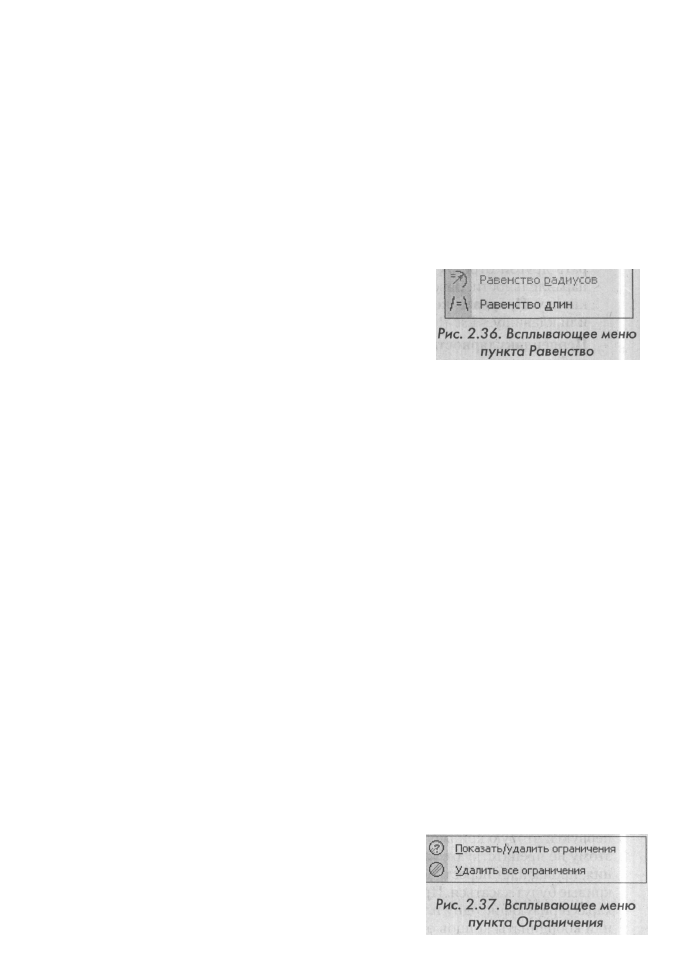

• Равенство вызывает всплывающее меню, показанное на рис. 2.36.

Это всплывающее меню содержит сле-

дующие пункты:

- Равенство радиусов позволяет уста-

новить равные радиусы для выбран-
ных дуг и окружностей. Указывайте
попарно дуги и окружности для вы-
равнивания их радиусов;

- Равенство длин позволяет установить равные длины для выбран-

ных отрезков. Указывайте попарно отрезки для выравнивания их
длин.

• Зафиксировать размер позволяет зафиксировать значение выбранно-

го ассоциативного линейного, диаметрального, радиального или угло-
вого размера. Указывайте последовательно размеры для их фиксации.

Признаком успешной фиксации является заключение размерной над-
писи в прямоугольную рамку красного цвета. Неассоциированные (не
имеющие привязки) или избыточные размеры (вычисляемые с по-
мощью поставленных ранее размеров) зафиксировать невозможно;

• Установить значение размера позволяет менять числовые значения

ассоциативных фиксированных или нефиксированных размеров и
присваивать этим размерам имена переменных (создавать связанные
переменные). Созданная таким образом переменная может участвовать
в уравнениях и неравенствах, определяющих зависимость между пара-

метрами изображения. Укажите размер, числовое значение которого
требуется изменить, в появившемся диалоге введите новое значение
размера и/или имя переменной и нажмите кнопку ОК;

• Параметризовать объекты позволяет автоматически наложить на вы-

деленные объекты связи и ограничения. На экране появится диалого-

вое окно, в котором можно выбрать ограничения и связи, которые тре-
буется наложить на выделенные объекты, и задать допуски для совпа-
дения точек и отклонений углов наклона;

• Ограничения вызывает всплывающее меню, показанное на рис. 2.37.

Это всплывающее меню содержит
следующие пункты:
- Показать/удалить ограничения

позволяет просмотреть ограниче-

ния выделенного объекта и уда-

лить любые из них. После этого на

Выпадающие меню в режиме создания Эскиза 157

Панели свойств появляется окно с перечнем ограничений, наложен-

ных на выбранный объект. При выделении какой-либо строки этого

списка в окне документа подсвечиваются объекты, участвующие в

выбранном ограничении;

- Удалить все ограничения удаляет все ограничения.

2.2.6. Выпадающее меню Операции

Выбор пункта главного меню Операции в режиме работы с эскизом или на-

жатие комбинации клавиш Alt+Ц вызывает выпадающее меню, представлен-

ное на рис. 2.38.

Меню содерэжит многочисленные пункты:
• Эскиз позволяет перейти: в режим

создания эскиза. Команда доступна,

если выделен какой-либо эскиз или

плоский объект;

• Спроецировать объект позволяет соз-

дать в текущем эскизе проекцию ука-

занной вершины, грани или ребра де-

тали. После вызова команды указы-

вайте объекты, которые требуется

спроецировать. В результате в эскизе

возникнут точки, отрезки, дуги и дру-

гие кривые, представляющие собой

проекцию указанного объекта;

• Операция вызывает всплывающее ме-

ню, показанное на рис. 2.39.
Это всплывающее меню содержит

следующие пункты:
- Выдавливания позволяет создать

основание детали, представляющее

собой тело выдавливания. Команда

доступна, если выделен один эскиз.

На вкладке Параметры Панели

свойств с помощью списка Нап-

равление задайте направление, в

котором требуется выдавливать эс-

киз. Выберите способ определения

глубины выдавливания из списка Способ. Введите величину, харак-

теризующую глубину выдавливания, в поле Расстояние на вкладке

Параметры. Чтобы наклонить боковые грани элемента выдавлива-

ния, выберите направление уклона с помощью переключателя Ук-

лон и введите значение угла;

- Вращения позволяет создать основание детали, представляющее со-

бой тело вращения. Команда доступна, если выделен один эскиз. На

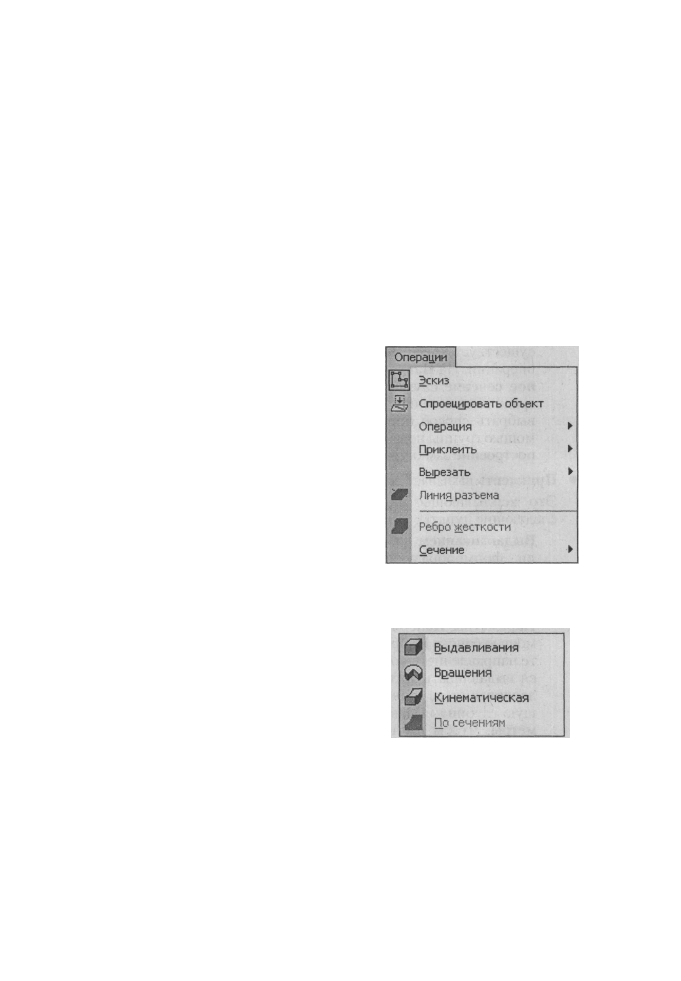

Рис. 2.38. Выпадающее меню

пункта Операции главного меню

в режиме работы с эскизом

Рис. 2.39. Всплывающее меню

пункта Операция

158 Создание эскиза для формирования модели детали

Панели свойств укажите направление вращения контура, выбрав

нужную строку в списке Направление. Задайте угол, на который бу-

дет производиться вращение;

- Кинематическая позволяет создать основание детали, представляю-

щее результат перемещения эскиза-сечения вдоль созданной траек-

тории. Укажите объекты для выполнения операции. На Панели

свойств группа переключателей Движение сечения позволяет выб-

рать тип перемещения сечения вдоль траектории;

- По сечениям позволяет создать основание детали, указав несколько

его сечений, изображенных в разных плоскостях. Если необходимо,

можно указать направляющую - контур, задающий направление

построения элемента по сечениям. Команда доступна, если в детали

существует хотя бы два эскиза. Укажите объекты для выполнения

операции. На Панели свойств списки Начальное сечение и Конеч-

ное сечение служат для управления способом построения тела у

граничных сечений. Группа переключателей Траектория позволяет

выбрать способ определения порядка соединения сечений. С по-

мощью группы переключателей Режим можно указать, требуется ли

построение замкнутого тела по сечениям.

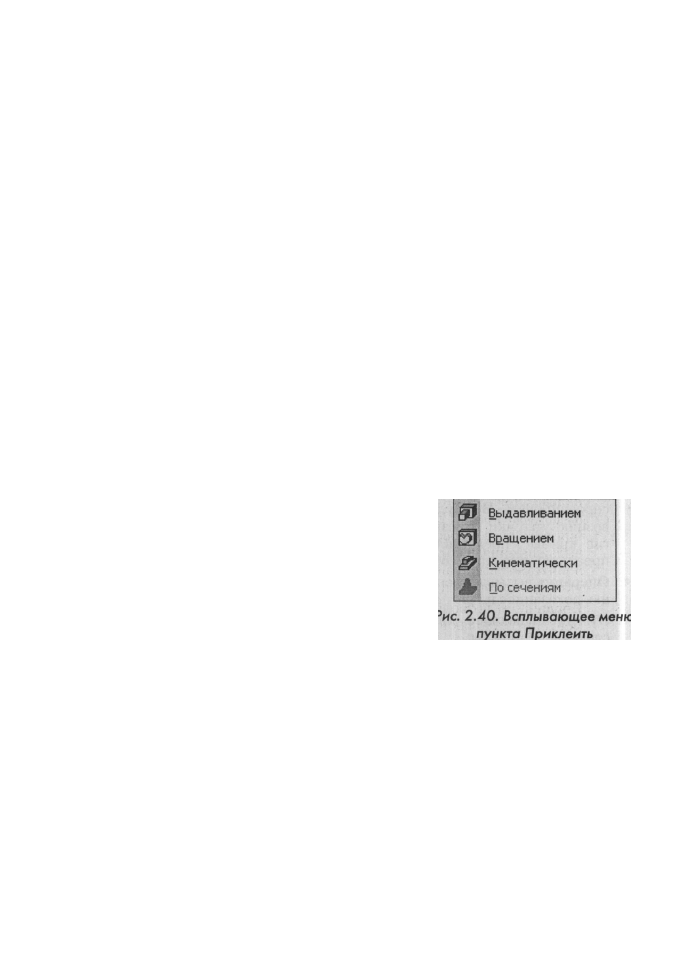

• Приклеить вызывает всплывающее меню, показанное на рис. 2.40.

Это всплывающее меню содержит

следующие пункты:
- Выдавливанием добавляет к дета-

ли формообразующий элемент,

представляющий собой тело вы-

давливания. Команда доступна, ес-

ли выделен один эскиз. На вкладке

Параметры Панели свойств с по-

мощью списка Направление задай-

те направление, в котором требует-

ся выдавливать эскиз. Выберите способ определения глубины вы-

давливания из списка Способ. Введите величину, характеризую-

щую глубину выдавливания, в поле Расстояние на вкладке Пара-

метры. Чтобы наклонить боковые грани элемента выдавливания,

выберите направление уклона с помощью переключателя Уклон и

введите значение угла;

- Вращением добавляет к детали формообразующий элемент, предс-

тавляющий собой тело вращения. Команда доступна, если выделен

один эскиз. На Панели свойств укажите направление вращения

контура, выбрав нужную строку в списке Направление. Задайте

угол, на который будет производиться вращение;

- Кинематически добавляет к детали формообразующий элемент,

представляющий собой результат перемещения эскиза-сечения

вдоль траектории. Команда доступна, если в детали существует хотя

Выпадающие меню в режиме создания Эскиза 159

бы один незадействованный в других операциях эскиз. Укажите

объекты для выполнения операции;

г По сечениям добавляет к детали формообразующий элемент, указав

несколько его сечений (эскизов), изображенных в разных плоскос-

тях. Если необходимо, можно указать направляющую - контур, за-

дающий направление построения элемента по сечениям. Команда

доступна, если в детали существует хотя бы два эскиза, не задейство-

ванных в других операциях. Укажите объекты для выполнения опе-

рации. Списки Начальное сечение и Конечное сечение служат для

управления способом построения тела у граничных сечений.

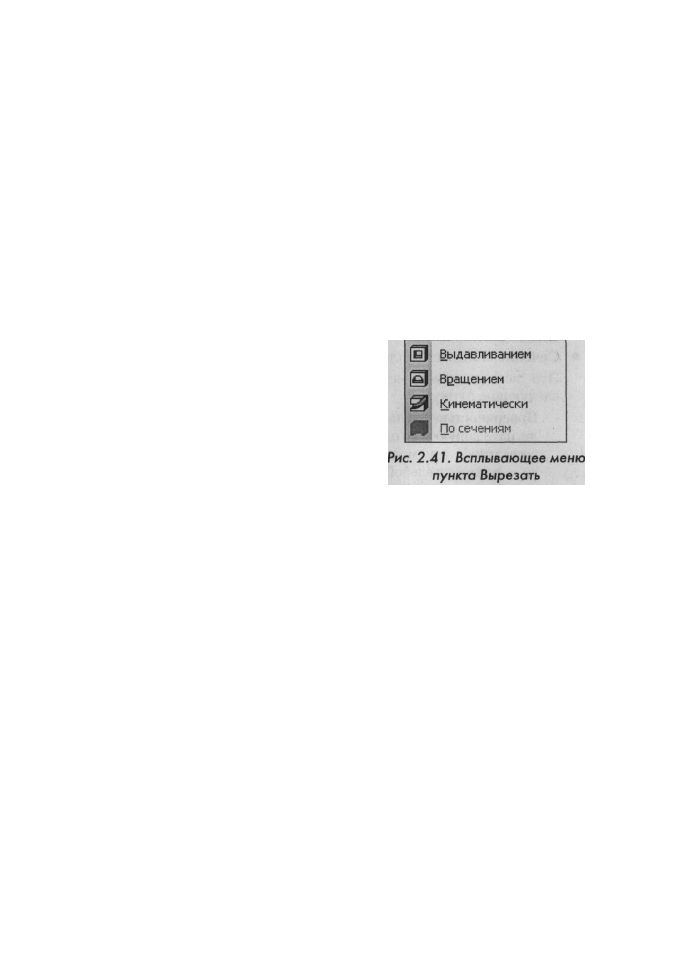

• Вырезать вызывает всплывающее меню, показанное на рис. 2.41.

Это всплывающее меню содержит сле-

дующие пункты:

- Выдавливанием позволяет вырезать

из модели формообразующий эле-

мент, представляющий собой тело

выдавливания. Команда доступна,

если выделен один эскиз. На вкладке

Параметры Панели свойств с по-

мощью списка Направление задайте

направление, в котором требуется

выдавливать эскиз. Выберите способ определения глубины выдавлива-

ния из списка Способ. Введите величину, характеризующую глубину

выдавливания, в поле Расстояние на вкладке Параметры. Чтобы нак-

лонить боковые грани элемента выдавливания, выберите направление

уклона с помощью переключателя Уклон и введите значение угла;

- Вращением позволяет вырезать из модели формообразующий эле-

мент, представляющий собой тело вращения. Команда доступна, ес-

ли выделен один эскиз. На вкладке Параметры Панели свойств

группа переключателей Способ позволяет выбрать способ построе-

ния элемента, если вращаемый контур не замкнут. Укажите направ-

ление вращения контура, выбрав нужную строку в списке Направ-

ление. Задайте угол, на который будет производиться вращение.

Для вращения в двух направлениях угол требуется ввести дважды -

для прямого и обратного направления;

- Кинематически позволяет вырезать из модели формообразующий

элемент, представляющий собой результат перемещения эскиза-се-

чения вдоль траектории. Команда доступна, если в модели сущест-

вует хотя бы один не задействованный в других операциях эскиз.

Укажите объекты для выполнения операции. На Панели свойств

группа переключателей Движение сечения позволяет выбрать тип

перемещения сечения вдоль траектории;

- По сечениям позволяет вырезать из модели формообразующий эле-

мент, указав несколько его сечений (эскизов), изображенных в раз-

ных плоскостях. Если необходимо, можно указать направляющую -

160 Создание эскиза для формирования модели детали

контур, задающий направление построения элемента по сечениям.

Команда доступна, если в детали существует хотя бы два эскиза, не

задействованных в других операциях. Укажите объекты для выпол-

нения операции. На Панели свойств списки Начальное сечение и

Конечное сечение служат для управления способом построения те-

ла у граничных сечений. Группа переключателей Траектория позво-

ляет выбрать способ определения порядка соединения сечений. С

помощью группы переключателей Режим можно указать, требуется

ли построение замкнутого тела по сечениям.

• Линия разъема позволяет разбить грань (грани) детали на несколько граней;
• Ребро жесткости позволяет создавать ребра жесткости детали. Коман-

да доступна, если выделен один эскиз;

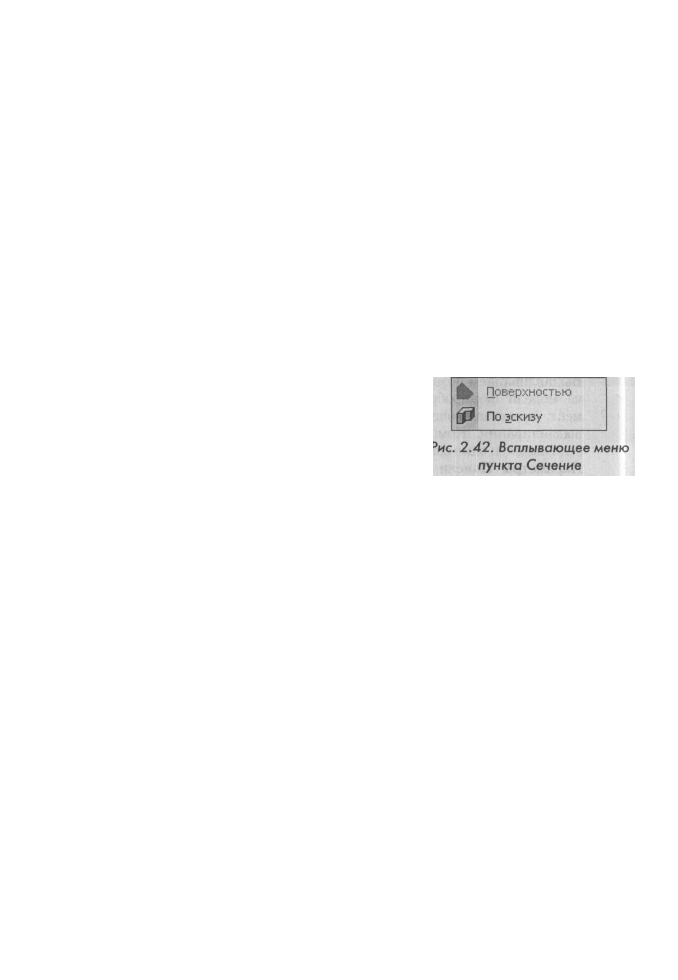

• Сечение вызывает всплывающее меню, показанное на рис. 2.42.

Это всплывающее меню содержит

следующие пункты:

- Поверхностью удаляет часть моде-

ли, находящуюся по одну сторону пе-
ресекающей эту модель поверхнос-
ти - вспомогательной или проекци-

онной плоскости или импортирован-
нои поверхности. Чтооы изменить направление отсечения (оно показы-
вается на фантоме в окне модели в виде стрелки), воспользуйтесь соот-

ветствующим переключателем на вкладке Параметры Панели свойств;

- По эскизу удаляет часть модели, находящуюся по одну сторону пе-

ресекающей эту модель цилиндрической поверхности, образованной
перемещением указанного эскиза в направлении, перпендикулярном
его плоскости. Перед вызовом команды выделите эскиз, в котором

изображен профиль цилиндрической поверхности. Название эскиза,
по которому производится отсечение, появляется на вкладке Пара-
метры Панели свойств в поле Профиль сечения. Можно удалить
часть модели по любую сторону от цилиндрической поверхности.
Чтобы изменить направление отсечения (оно показывается на фан-
томе в окне модели в виде стрелки), воспользуйтесь соответствую-
щим переключателем на вкладке Параметры Панели свойств.

2.2.7. Выпадающее меню Сервис

Выбор пункта главного меню Сервис или нажатие комбинации клавиш Alt+e

вызывает выпадающее меню, показанное на рис. 2.43.

Меню предлагает следующие пункты:

• Менеджер библиотек позволяет включить или отключить отображе-

ние на экране Менеджера библиотек - систему управления КОМ-

ПАС-библиотеками;

Выпадающие меню в режиме создания Эскиза 161

• Выгрузить все библио-

теки позволяет отклю-

чить от системы КОМ-

IIAC-3D все подключен-

ные библиотеки;

• Изменить стиль позво-

ляет заменить стиль вы-

деленных объектов до-

кумента (линий, точек,

штриховок). Перед вы-

зовом команды выдели-

те все объекты, стиль ко-

торых необходимо изме-

нить. Можно выделять

объекты разного типа.

После вызова команды

на экране появляется

диалоговое окно Изме-

нение стилей выделен-

ных объектов, в кото-

ром можно указать сти-

ли для замены. Это диа-

логовое окно показано

на рис. 2.44.

Раскрывающийся список

стилей линий, точек, штрихо-

вок включает следующие сти-

ли пункты: Не изменять, Ос-

новная, Тонкая, Осевая,

Штриховая, Утолщенная,

Пунктир 2, Осевая осн.,

Штриховая осн., Вспомога-

тельная, Для линии обрыва;

• Изменить слой... позво-

ляет перенести выделен-

ные объекты на другой

слой. Перед выполнени-

ем команды выделите

объекты, которые требу-

ется перенести на дру-

гой слой. Все выделяе-

мые объекты должны

принадлежать одному

виду (не обязательно те-

кущему в настоящий мо-

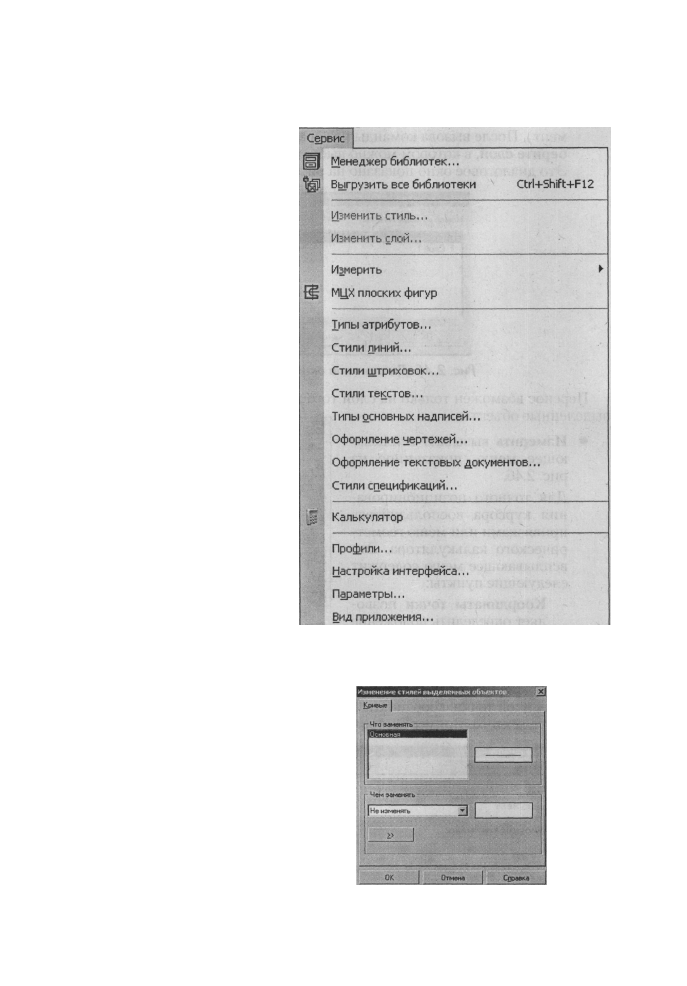

Рис. 2.43. Выпадающее меню пункта Сервис

главного меню в режиме создания эскиза

Рис. 2.44. Диалоговое окно Изменение стилей

выделенных объектов

162 Создание эскиза для формирования модели детали

мент). После вызова команды на экране появится диалоговое окно Вы-

берите слой, в котором можно выбрать слой для размещения объектов.

Это диалоговое окно показано на рис. 2.45.

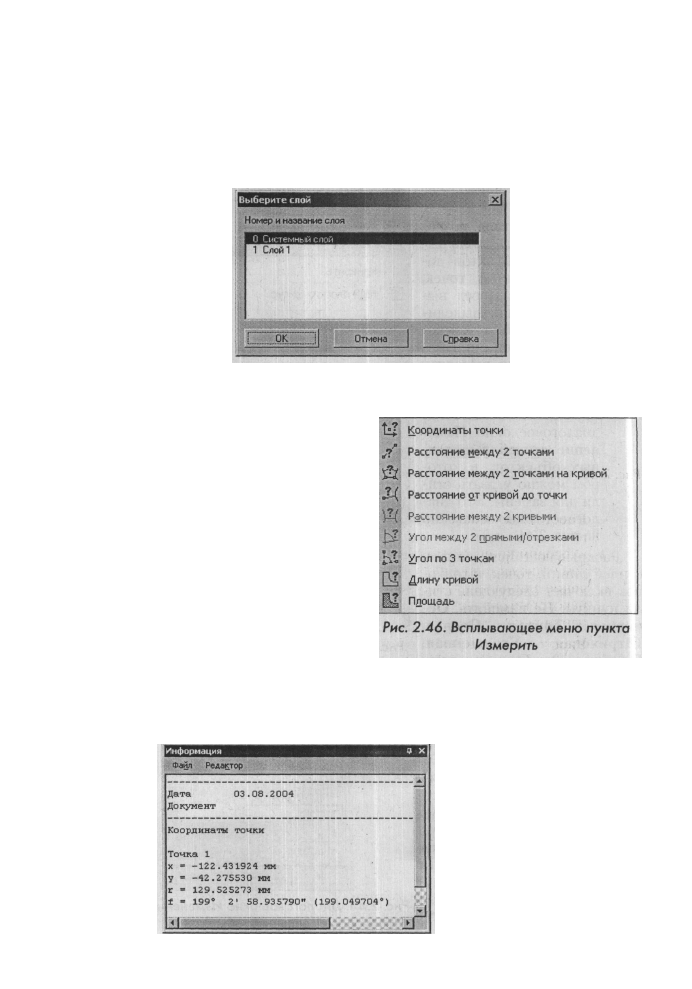

Рис. 2.45. Диалоговое окно Выберите слой

Перенос возможен только на слой того же вида, к которому принадлежат

выделенные объекты;

Измерить вызывает всплыва-

ющее меню, показанное на

рис. 2.46.
Для точного позиционирова-

ния курсора воспользуйтесь

привязками или меню геомет-

рического калькулятора. Это

всплывающее меню содержит

следующие пункты:
- Координаты точки позво-

ляет определить положение
указанной точки в текущей

системе координат. Укажи-

те курсором точку, положение которой требуется определить. В окне

Информация появятся значения, характеризующие положение ука-

занной точки: координаты по осям X и Y, длина и угол наклона ради-

ус-вектора. Пример соответствующего измерения показан на рис. 2.47.

Рис. 2.47. Окно Информация
с результатами измерения
координат точки
