Рабочие среды системы 115

• захватите несколько объектов этой рамкой и отпустите кнопку мыши.

Все объекты, полностью попавшие внутрь рамки, будут выделены.

Иногда объекты, которые требуется выделить, расположены близко друг к

другу или даже наложены друг на друга. При этом трудно (а иногда и вовсе

невозможно) точно указать один из них курсором.

Третий способ - в режиме перебора объектов. Этот режим возникает толь-

ко тогда, когда в ловушку курсора попадает более одного объекта, при этом

один из объектов выделен:

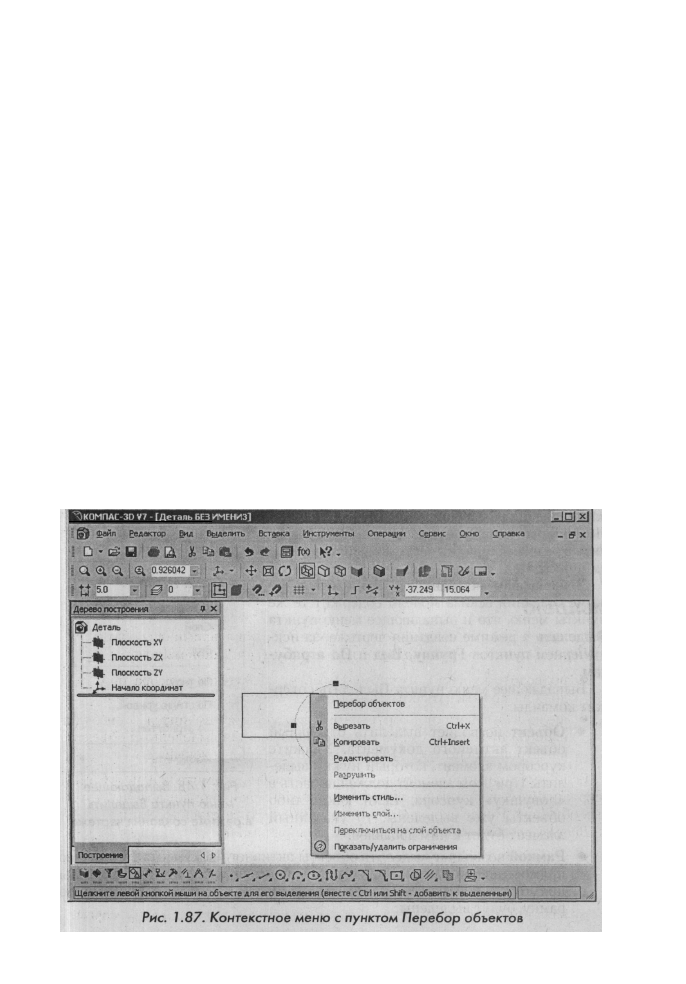

• щелкните правой кнопкой мыши. Появится контекстное меню, пока-

занное на рис. 1.87.

На рисунке выше в ловушку курсора попали выделенная окружность и

верхний отрезок прямоугольника.

• щелкните по пункту Перебор объектов. В строке сообщений появится

подсказка Переключение на следующий объект - клавиша Пробел,

выбор - клавиша Enter. Можно пользоваться контекстным меню.

• нажмите клавишу Пробел, тогда выделится следующий объект, попав-

ший в ловушку курсора и так далее. В нашем примере далее выделится

верхний отрезок прямоугольника, затем правый и снова окружность.

Левый верхний угол контекстного меню, как правило, располагается

вместе установки ловушки курсора.

М?Л1Д||М&1ЛШШи11ЙЯ*!^^ ,|Щх1

gj Файл Редактор &1Д Выделить Вставка Инструменты Операции Сервис Окно Справка _ &

h <х <ь о>; <ц 0.926042. I ^ - * о о Що> ® щ & * j и

:

 и # и.

r U

5 0

 -  . Е ? О - ц/> т ~ и SH

  Y

t -

37

-

249 150G4

 -

116 Общее описание системы

Для выхода из режима перебора с сохранением выделения на одном из

объектов нажмите клавишу Enter.

Для выхода из режима перебора объектов и снятия выделения со всех объ-

ектов можно щелкнуть мышью на свободном от изображения участке графи-

ческого документа.

/. 12.4. Выделение графических объектов

с помощью системы меню

Выделение графических объектов, с помощью системы меню можно произво-

дить в трех режимах работы системы: при создании фрагмента, чертежа или

эскизов детали. Во всех этих режимах в главном меню присутствует пункт

Выделить. Однако, активизация этого пункта меню в различных режимах ра-

боты системы вызывает выпадающее меню с различным набором способов

выделения графических объектов.

Для выделения графических объектов с помощью команд меню:

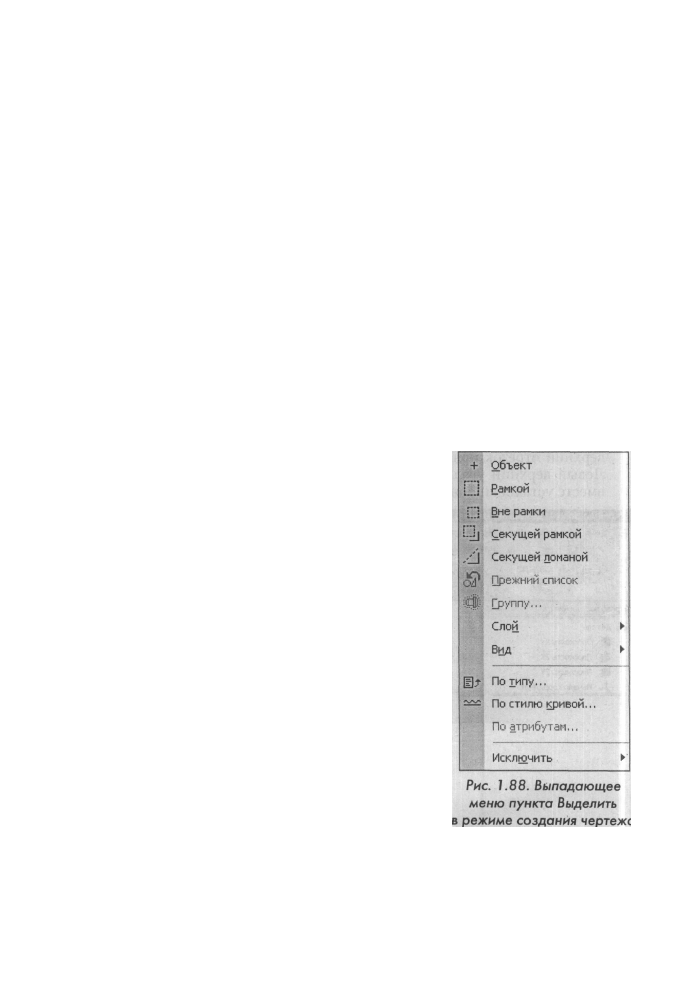

• щелкните в главном меню по пункту Выделить. Появится выпадающее

меню , показанное на рис. 1.88.

• щелкните в выпадающем меню по нужно-

му вам пункту.

Выпадающее меню пункта Выделить в ре-

жиме создания фрагмента содержит те же пунк-

ты меню, что и выпадающее меню пункта Выде-

лить в режиме создания чертежа, за исключени-

ем пункта Вид.

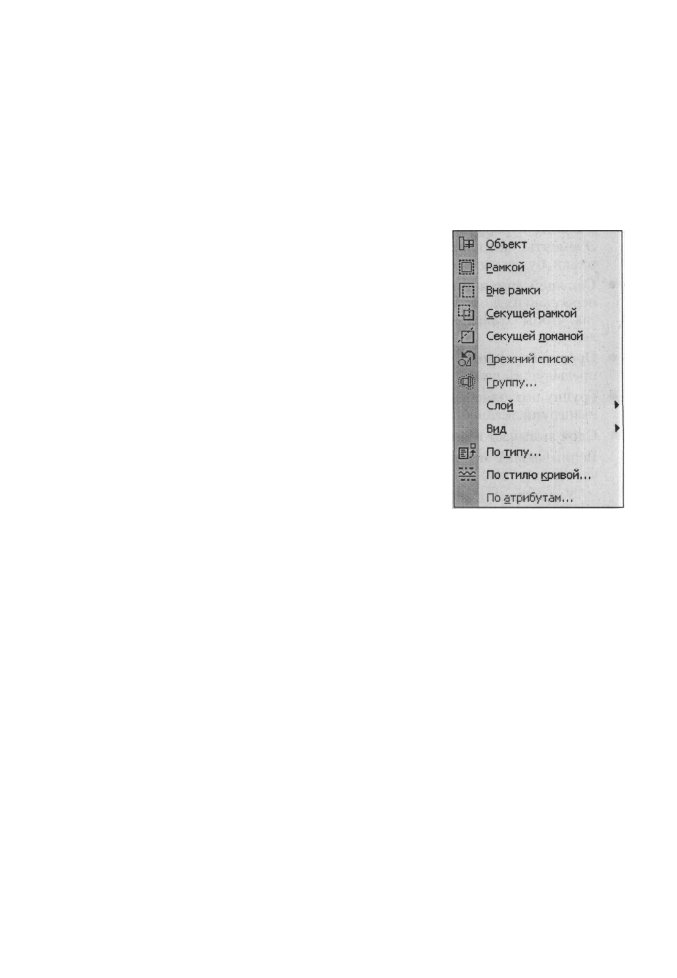

Выпадающее меню пункта Выделить в ре-

жиме создания эскиза модели содержит те же

пункты меню, что и выпадающее меню пункта

Выделцть в режиме создания чертежа, за иск-

лючением пунктов Группу, Вид и По атрибу-

там.

Выпадающее меню пункта Выделить содер-

жит команды:

• Объект позволяет выделить отдельный

объект активного документа. Укажите

курсором элемент, который нужно выде-

лить. При этом элемент должен попасть в

«ловушку» курсора. Если какие-либо

объекты уже выделены, то указанный

элемент будет к ним добавлен;

• Рамкой позволяет выделить объекты активного документа с помощью

прямоугольной рамки. Укажите курсором первую и вторую вершины

прямоугольной рамки. Элементы, полностью попавшие в заданную

рамку, будут выделены;

Рабочие среды системы 117

• Вне рамки позволяет выделить объекты активного документа, не по-

павшие в заданную прямоугольную рамку. Укажите курсором первую

и вторую вершины прямоугольной рамки. Элементы, целиком остав-

шиеся снаружи заданной рамки, будут выделены;

• Секущей рамкой позволяет выделить объекты активного документа,

частично или полностью попавшие в заданную прямоугольную рамку.

Укажите курсором первую и вторую вершины прямоугольной рамки.

Элементы, которые целиком или частично попали внутрь заданной

рамки, будут выделены;

• Секущей ломаной позволяет выделить объекты активного документа,

пересекая их ломаной линией. Указывайте курсором вершины ломаной

так, чтобы ее звенья пересекались с объектами, которые требуется вы-

делить;

• Прежний список позволяет выделить объекты, которые выделялись

предыдущий раз (элементы прежнего списка);

• Группу позволяет выделить объекты одной или нескольких именован-

ных групп активного документа;

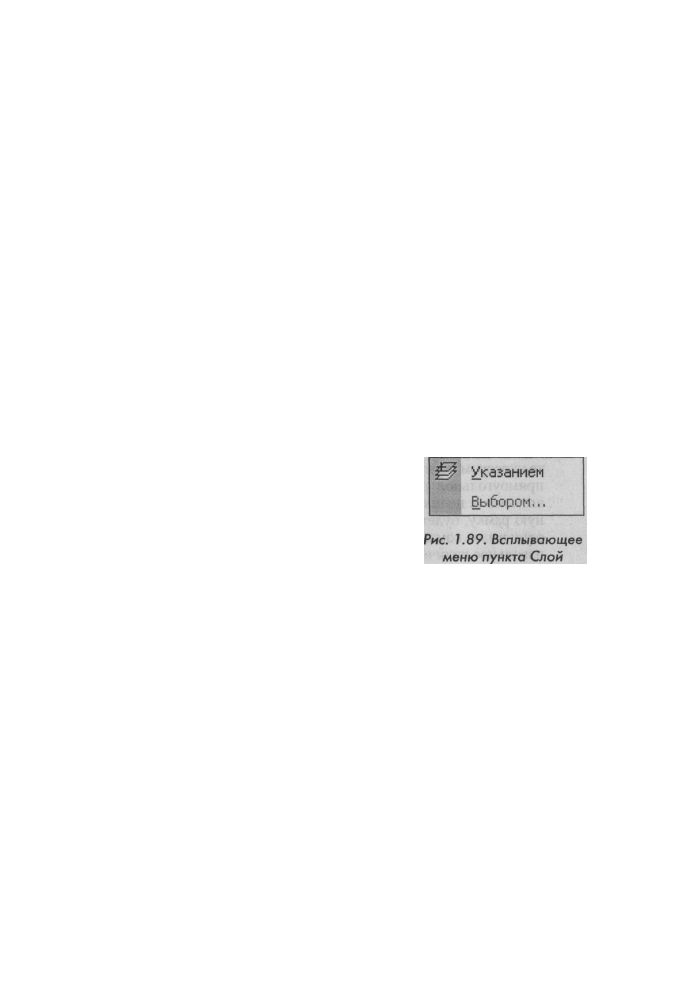

• Слой вызывает всплывающее меню, показанное на рис. 1.89.

Всплывающее меню пункта Слой вклю-

чает два пункта:
- Указанием позволяет выделить объ-

екты одного или нескольких слоев в

текущем виде чертежа или во фраг-

менте. Укажите элементы, принадле-

жащие слоям, которые должны быть

выделены. Если какие-либо объекты

документа уже выделены, то элементы выбранных слоев будут к ним

добавлены;

- Выбором позволяет выделить объекты одного или нескольких сло-

ев в текущем виде чертежа или во фрагменте. Появляется диалого-

вое окно Выберите один или несколько слоев со списком слоев,

имеющихся в текущем виде или фрагменте. Выберите из списка

слои, которые нужно выделить, и нажмите кнопку ОК. Если какие-

либо объекты уже выделены, то элементы выбранных слоев будут к

ним добавлены.

• Вид вызывает всплывающее меню, аналогичное всплывающему меню

пункта Слой;

• По типу позволяет выделить объекты активного документа в соответ-

ствии с их типом. После вызова команды на экране появляется диало-

говое окно со списком типов объектов, имеющихся в активном доку-

менте. Выберите из списка типы, которые нужно выделить, и нажмите

кнопку ОК;

• По стилю кривой позволяет выделить объекты активного документа в

соответствии с их стилем. После этого на экране появляется диалоговое

118 Общее описание системы

окно со списком стилей кривых, используемых в активном документе. Вы-

берите из списка стили, которые нужно выделить, и нажмите кнопку ОК;

• По атрибутам позволяет выделить объекты активного документа в со-

ответствии с типами и значениями атрибутов;

• Исключить вызывает всплывающее меню, показанное на рис. 1.90.

В выпадающем меню пункта Исключить

находятся команды для отмены выделе-

ния объектов:
- Объект позволяет отменить выделе-

ние отдельного объекта активного до-

кумента. Укажите курсором элемент,

с которого нужно снять выделение.

При этом элемент должен попасть в

«ловушку» курсора. За один вызов ко-

манды можно отменить выделение

произвольного количества объектов;

- Рамкой позволяет отменить выделение

объектов активного документа с по-

мощью прямоугольной рамки. Укажи-

те курсором первую и вторую вершины

прямоугольной рамки. С выделенных

элементов, целиком попавших в задан-

ную рамку, будет снято выделение. За

один вызов команды можно задать про-

извольное количество рамок;

- Вне рамки позволяет отменить выде-

ление объектов активного документа, не попавших в заданную прямо-

угольную рамку. Укажите курсором первую и вторую вершины пря-

моугольной рамки. С выделенных элементов, целиком оставшихся

снаружи заданной рамки, будет снято выделение. За один вызов ко-

манды можно задать произвольное количество рамок. «Вне рамки»;

- Секущей рамкой позволяет отменить выделение объектов активного

документа, частично или полностью попавших в заданную прямоуголь-

ную рамку. Укажите курсором первую и вторую вершины прямоуголь-

ной рамки. С выделенных элементов, которые целиком или частично

попали внутрь заданной рамки, будет снято выделение. За один вызов

команды можно задать произвольное количество секущих рамок;

- Секущей ломаной позволяет отменить выделение объектов актив-

ного документа, пересекая их ломаной линией. Указывайте курсо-

ром вершины ломаной так, чтобы ее сегменты пересекались с объек-

тами, выделение которых требуется отменить;

- Прежний список позволяет исключить из набора выделенных объ-

ектов те из них, которые выделялись в предыдущий раз (элементы

прежнего списка);

Рис. 1.90. Всплывающее

меню пункта Исключить

Настройка интерфейса системы 119

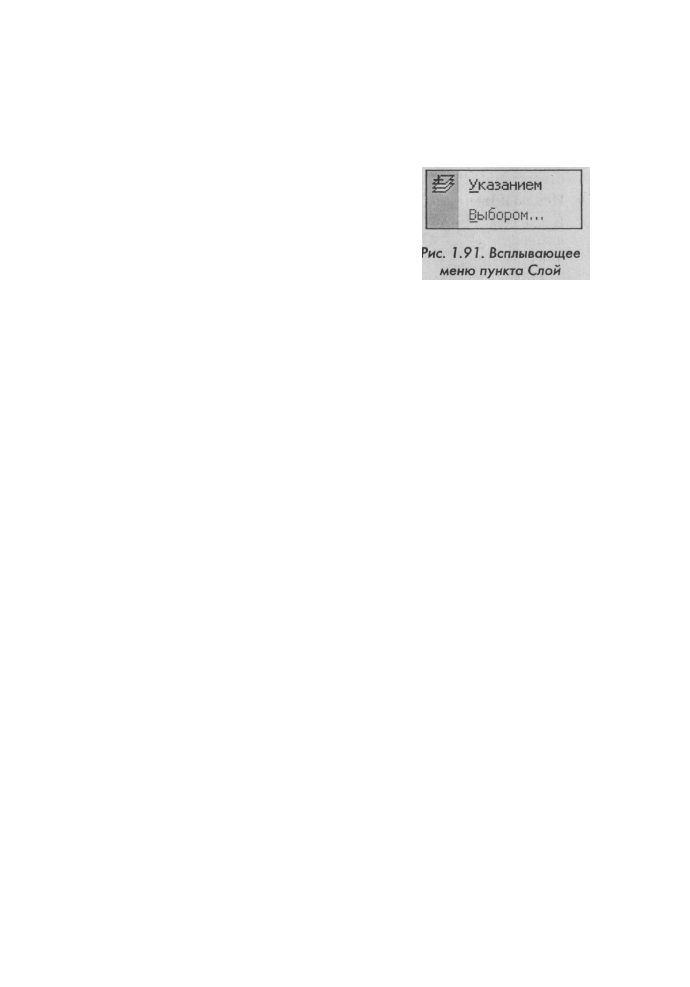

- Слой вызывает всплывающее меню, показанное на рис. 1.91.

Всплывающее меню пункта Слой включает два пункта:

- Указанием позволяет отменить вы-

деление объектов одного или нес-

кольких слоев в текущем виде черте-

жа или во фрагменте. Затем укажите

элементы, принадлежащие слоям,

выделение которых нужно отменить;

- Выбором позволяет отменить выде-

ление объектов одного или несколь-

ких слоев в текущем виде чертежа или во фрагменте. После этого на

экране появляется диалог со списком слоев, которые выделены в те-

кущем виде или фрагменте. Выберите из списка слои, с которых

нужно снять выделение, и нажмите кнопку ОК. Для выхода из диа-

лога без выбора нажмите кнопку Отмена.

- Вид вызывает всплывающее меню аналогичное всплывающему ме-

ню пункта Слой;

- По типу позволяет отменить выделение элементов активного докумен-

та, указав их тип. После этого на экране появляется диалоговое окно со

списком типов элементов, выделенных в активном документе. Выбери-

те из списка типы, с которых нужно снять выделение, и нажмите кноп-

ку ОК. Для выхода из диалога без выбора нажмите кнопку Отмена;

- По стилю кривой позволяет отменить выделение элементов активного

документа, указав их стиль. После этого на экране появляется диалог со

списком стилей элементов, выделенных в активном документе. Выбери-

те из списка стили, с которых нужно снять выделение, и нажмите кнопку

ОК. Для выхода из диалога без выбора стиля нажмите кнопку Отмена.

- По атрибутам позволяет отменить выделение активного документа

в соответствии с типами или значениями атрибутов.

1.13. Настройка интерфейса системы

Рассмотрим некоторые варианты настройки интерфейса системы КОМПАС-

3D V7, которые наиболее часто встречаются в работе проектировщика. Наст-

ройка производится в диалоговом окне Настройка интерфейса.

Для вызова диалогового окна Настройка интерфейса:

• щелкните в главном меню по пункту Сервис, а затем в выпадающем ме-

ню по пункту Настройка интерфейса. Появится диалоговое окно

Настройка интерфейса/показанное на рис. 1.92.

Диалоговое окно Настройка интерфейса включает шесть вкладок: Ко-

манды, Панели инструментов, Клавиатура, Меню, Параметры, Утилиты.

Для настройки общих установок используется вкладка Параметры.

Рассмотрим несколько подробнее каждую из вкладок диалогового окна

Настройка интерфейса. Вкладка Команды, показана на рис. 1.93.

120 Общее описание системы

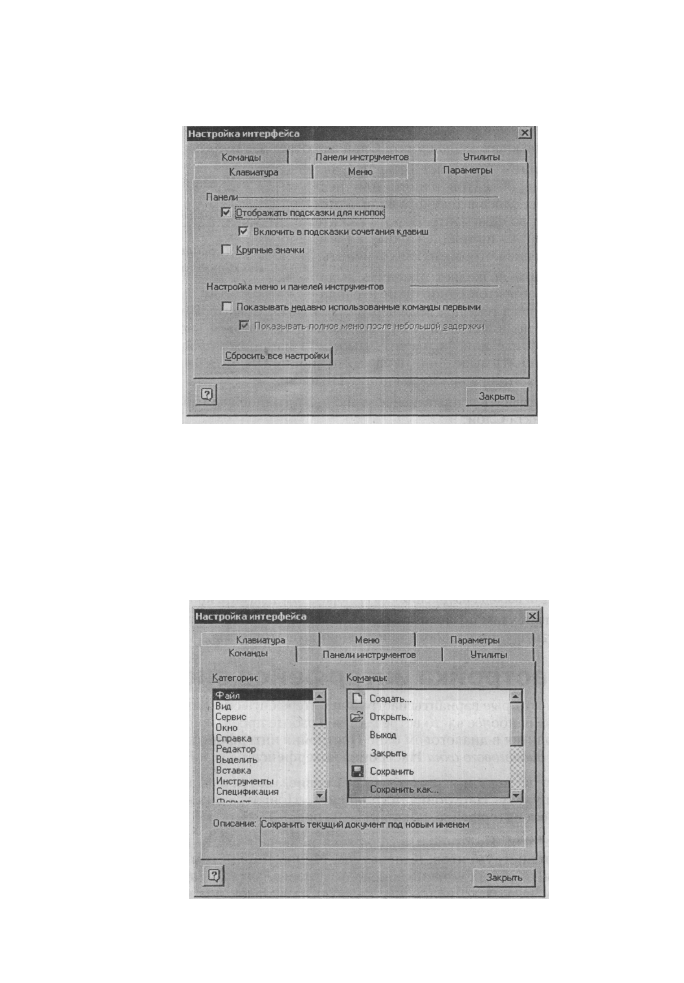

Рис. 1.92. Диалоговое окно Настройка интерфейса с открытой вкладкой Параметры

Элементы управления, расположенные на вкладке Команды, позволяют

добавить команды на инструментальные панели.

В разделе Категории: содержится перечень категорий команд системы

КОМПАС-ЗБ V7.

В разделе Команды: содержится перечень команд, входящих в выбранную

категорию.

В текстовом поле Описание: приводится описание назначения выбранной

команды.

Рис. 1.93. Диалоговое окно Настройка интерфейса с открытой вкладкой Команды

Настройка интерфейса системы 121

Рис. 1.94. Диалоговое окно Настройка интерфейса с открытой вкладкой

Панели инструментов

Допустим, вы хотите разместить команду Сохранить как в правой части

строки с пунктами главного меню. Для этого:

• щелкните в разделе Категории: по пункту Файл. Появится в правой

части диалогового окна в разделе Команды: список команд для работы
с файлами;

• щелкните в разделе Команды: по команде Сохранить как и, удерживая

нажатой левую кнопку мыши, переместите указатель мыши в правую
часть строки с пунктами главного меню;

• отпустите левую кнопку мыши. Выбранная вами команда разместится

в указанном вами месте.

Для удаления установленной вами команды:

• щелкните правой кнопкой мыши по данной команде. Появится контек-

стное меню;

• щелкните в контекстном меню по пункту Удалить. Произойдет удале-

ние указанной вами команды.

Вкладка Панели инструментов, показана на рис. 1.94.
Элементы управления, расположенные на этой вкладке, позволяют

управлять отображением панелей инструментов в окне системы КОМ-

riAC-3D V7.

В разделе Панели содержится перечень панелей инструментов системы

K01VfflA03D V7. «Галочка» рядом с названием панели означает, что эта па-
нель отображается в окне программы. Чтобы отменить отображение панели,
щелкните по «галочке» рядом с ее названием.

122 Общее описание системы

В правой части вкладки располагаются несколько кнопок:

• Сбросить - убирает выбранную панель инструментов с экрана. Если

вы добавляли или удаляли команды панели или настраивали ее отобра-
жение, то после щелчка по кнопке Сбросить все изменения будут отме-
нены;

• Сбросить все - убирает все панели инструментов с экрана и меню;
• Новая... - позволяет создать пользовательскую панель инструментов;

• Переименовать - позволяет изменить название пользовательской па-

нели инструментов;

• Удалить - позволяет удалить пользовательскую панель инструментов.

Флажок Подписи к кнопкам обеспечивает возможность включать или не

включать режим, при котором на выбранной панели инструментов рядом с
кнопками будет или нет отображаться названия команд.

Вкладка Клавиатура, показана на рис. 1.95.
Элементы управления, расположенные на этой вкладке, позволяют назна-

чить комбинации клавиш для вызова команд.

В разделе Категории: содержится перечень категорий команд системы

КОМПАС-ЗБ.

В разделе Команды: содержится перечень команд, входящих в выбранную

категорию.

В текстовом поле Описание: приводится описание назначения выбранной

команды.

В разделе Установить сочетание в раскрывающемся списке содержится

перечень типов документов системы: Чертеж, Фрагмент, Текстовый доку-

мент, Спецификация, Сборка, Деталь, По умолчанию.

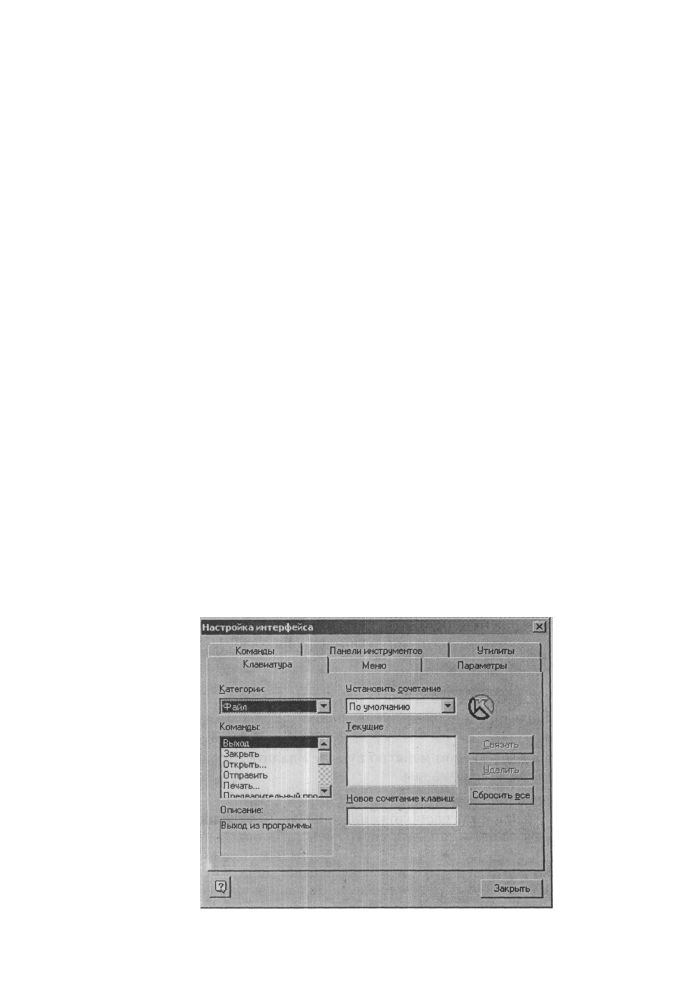

Рис. 1.95. Диалоговое окно Настройка интерфейса с открытой вкладкой Клавиатура

Настройка интерфейса системы 123

Можно выбрать тип документа, для которого будет действовать комбина-

ция клавиш для вызова команды. Выбор варианта По умолчанию означает,
что клавиатурная комбинация будет действовать при работе с документами

любого типа.

Текстовое поле Текущие содержит список действующих клавиатурных

комбинаций для вызова выбранной команды. Текстовое поле Новое сочетание

клавиш: содержит вновь назначаемую команде клавиатурную комбинацию.

Если предлагаемое сочетание клавиш уже используется для вызова дру-

гой команды, то будет показано ее название. Если данное сочетание клавиш
не используется, то появится строка «Не связана».

Кнопка Связать позволяет назначить команде комбинацию клавиш.
Кнопка Удалить позволяет удалить клавиатурную комбинацию из списка

назначенных данной команде.

Кнопка Сбросить все позволяет восстановить назначения клавиатурных

комбинаций командам системы по умолчанию.

Вкладка Меню, показана на рис. 1.96.
Элементы управления, расположенные на этой вкладке, позволяют управ-

лять отображением меню в окне программы.

В разделе Показать меню: из раскрывающегося списка выбирается тип

строки меню команд, которую необходимо отобразить в текущем окне.

Кнопка Сбросить позволяет отобразить меню команд, которое должно ис-

пользоваться для данного типа документа по умолчанию.

В раскрывающемся списке Эффект: содержится перечень визуальных эф-

фектов, которые могут сопровождать раскрытие списка команд: Нет, Сос-

кальзывание, Развертывание, Дымка.

Флажок Показывать тени меню позволяет включать отображение теней

меню.

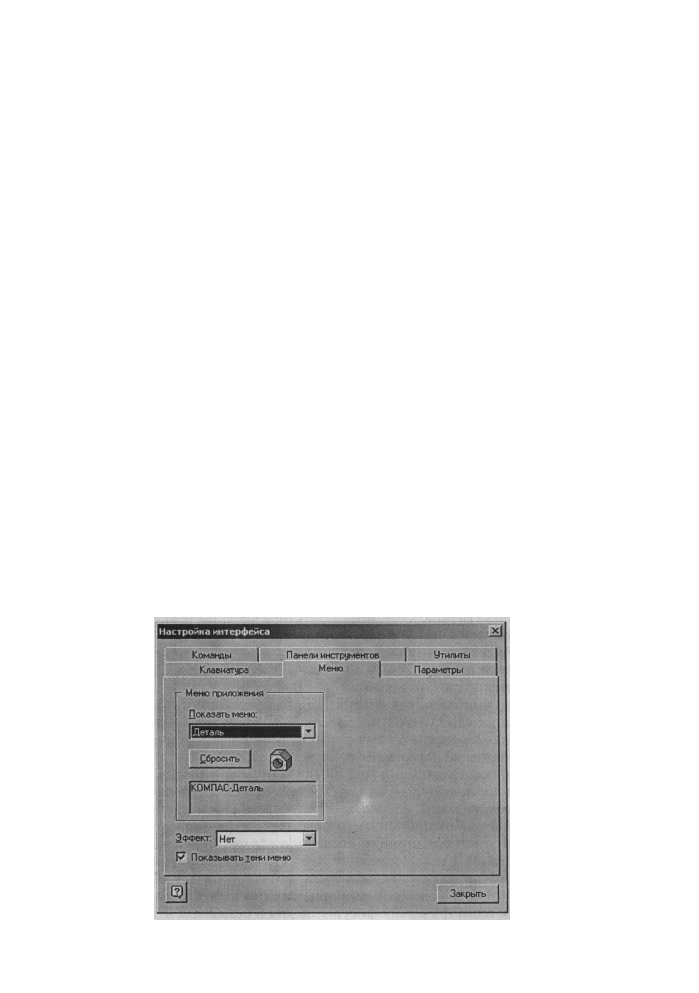

Рис. 1.96. Диалоговое окно Настройка интерфейса с открытой вкладкой Меню

124 Общее описание системы

1.14. Библиотеки системы

В системе КОМПАС возможна работа с библиотеками трех типов:

• библиотеки фрагментов *.lfr;
• библиотеки моделей *.13d;
• прикладные библиотеки *.dll или *.rtw.
Библиотека фрагментов представляет собой отдельный файл с расшире-

нием .lfr. Фрагменты библиотеки не являются отдельными файлами на дис-

ке, а входят составными частями в единый файл библиотеки. Фрагменты хра-

нятся в виде упорядоченных списков в подразделах и корневом разделе биб-

лиотеки. Имена фрагментов и разделов библиотеки могут состоять из любых

символов, количество фрагментов и разделов не ограничено. При создании

раздела библиотеки или добавлении фрагмента можно ввести произвольный

комментарий.

Библиотека моделей представляет собой отдельный файл с расширени-

ем.13(1. Модели библиотеки не являются отдельными файлами на диске, а

входят составными частями в единый файл библиотеки. Модели хранятся в

виде упорядоченных списков в подразделах и корневом разделе библиотеки.

Имена моделей и разделов библиотеки могут состоять из любых символов,

количество моделей и разделов не ограничено. При создании раздела библи-

отеки или добавлении модели можно ввести комментарий. Комментарий мо-

жет быть многострочным и иметь произвольную форму. Допускается мно-

гократное редактирование комментария.

Прикладная библиотека - это приложение, созданное для расширения

стандартных возможностей КОМПАС и работающее в его среде. Прикладная

библиотека может быть создана в одной из стандартных сред программирова-

ния для Windows (Borland C++, Microsoft Visual C++, Borland Pascal и т.д.) с

использованием функций специального комплекта разработки приложений

КОМПАС-МАСТЕР 5. По своей архитектуре библиотека является стандарт-

ным динамически подключаемым модулем (DLL) Windows. По умолчанию

файлы библиотек имеют расширения *.DLL или *.RTW.

В прикладных библиотеках через языковые средства могут использовать-

ся все возможности КОМПАС, предоставляемые при интерактивной работе

(создание и редактирование объектов, работа с моделью документа, открытие

и сохранение чертежей и фрагментов и т.д.).

Для упрощения и ускорения разработки чертежей и сборок, содержащих

типовые и стандартизованные детали (крепеж, пружины, подшипники, резь-

бовые отверстия, канавки, элементы электросхем, строительные конструк-

ции и т.п.) очень удобно применять готовые параметрические библиотеки.

Библиотека - это приложение, созданное для расширения стандартных

возможностей КОМПАС-ЗБ и работающее в его среде. Типичными примера-

ми приложений являются поставляемая вместе с системой библиотека

KOMPAS.RTW. Она содержит команды построения изображений часто

встречающихся геометрических фигур, гладких и резьбовых отверстий и т.д.

А также такие продукты семейства КОМПАС, как библиотека стандартных

Библиотеки системы 125

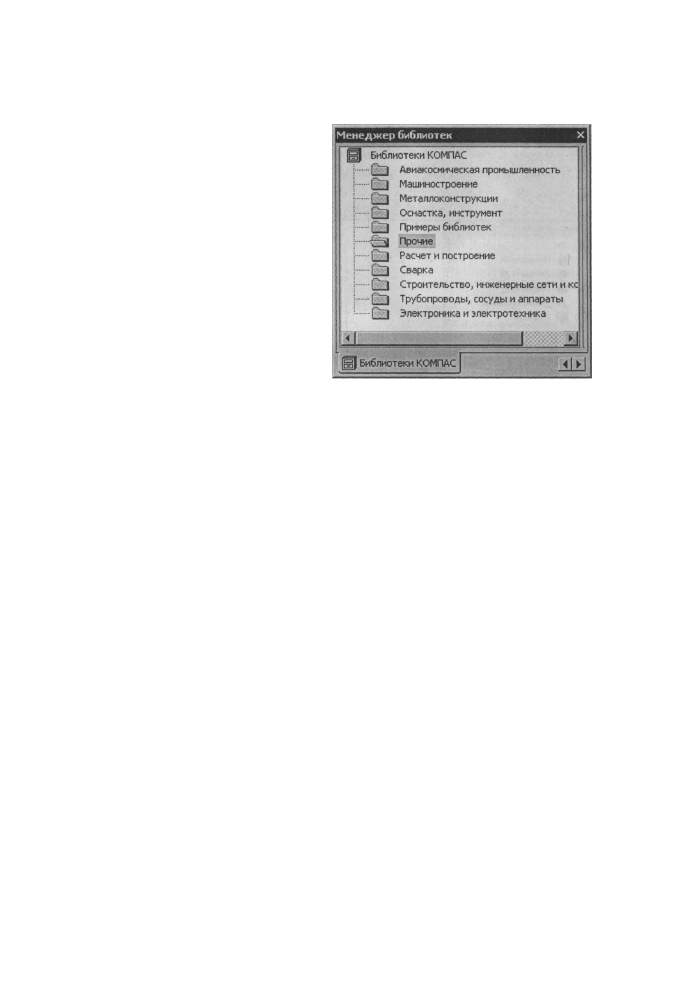

Рис. 1.97. Диалоговое окно Менеджер

библиотек

машиностроительных элементов и

библиотека крепежа, значительно

ускоряющие проектирование сбо-

рочных моделей и оформление сбо-

рочных чертежей.

KOMI1AC-3D не накладывает

никаких ограничений на размер и

сложность функций библиотек, а

скорость исполнения библиотечных

функций зависит в основном от ха-

рактеристик компьютера (объем

оперативной памяти, скорость дос-

тупа к жесткому диску и т.д.).

KOMIIAC-3D поддерживает од-

новременную работу с несколькими

подключенными библиотеками. Ре-

жимы работы с библиотекой могут

быть различными (окно, диалог, ме-

ню или панель).

После подключения библиотеки к системе пользователь выбирает нуж-

ную функцию из ее каталога и запускает исполнение.

Для управления библиотеками в системе имеется специальный Менед-

жер библиотек. Для вызова Менеджера библиотек:

• щелкните в главном меню по пункту Сервис. Появится выпадающее

меню;

• щелкните в выпадающем меню по пункту Менеджер библиотек. Поя-

вится окно Менеджер библиотек, показанное на рис. 1.97

Окно Менеджера библиотек предназначено для управления библиотека-

ми. На рис. 1.97 оно представлено в плавающем режиме. Вы можете прикре-

пить окно Менеджера библиотек к любой из границ главного окна системы.

Окно Менеджера библиотек, прикрепленной к нижней границе главного

окна системы, показано на рис. 1.98.

Диалоговое окно Менеджер библиотек содержит несколько вкладок. На

первой из них отображается структура (список разделов библиотек) Менед-

жера библиотек. Если в разделе имеются подключенные библиотеки, то его

пиктограмма отображается серым цветом, если нет - голубым.

На остальных вкладках Менеджера библиотек отображается содержимое

подключенных на данный момент библиотек фрагментов, моделей и прик-

ладных библиотек, работающих в режиме панели. Подключенные библиоте-

ки отмечены красной «галочкой» на первой вкладке.

Для работы с Менеджером и с библиотеками предназначены команды

контекстных меню вкладок. Библиотеки Компас включают 11 разделов биб-

лиотек. Имена разделов библиотек, их количество и состав могут быть изме-

нены пользователем. С помощью Менеджера библиотек можно подключать,

отключать и запускать библиотеки, выбирать режим их работы (меню, окно,

126 Общее описание системы

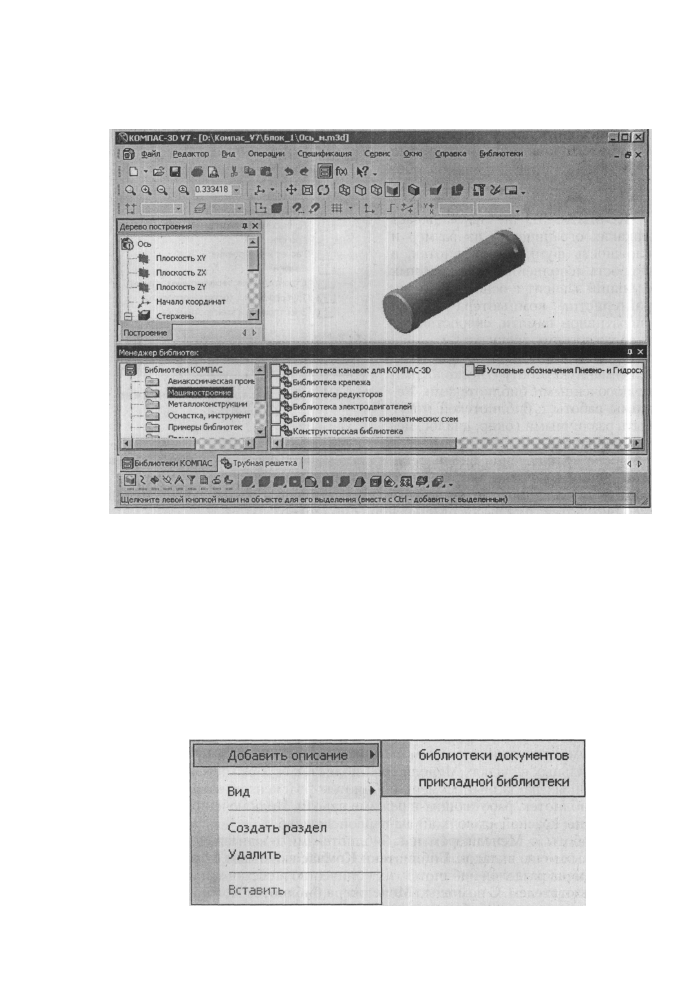

Рис. 1.98. Диалоговое окно Менеджер библиотек, прикрепленное к нижней гра-

нице главного окна системы

диалог или панель), а также создавать библиотеки фрагментов и библиотеки

моделей.

Изменение режима работы возможно только для прикладных библиотек;

библиотеки моделей *.13d и библиотеки фрагментов *.lfr имеют только один
режим - панель. Для этого:

• щелкните правой кнопкой мыши. Появится контекстное меню;
• щелкните в контекстном меню по пункту Добавить описание. Появит-

ся всплывающее меню, показанное на рис. 1.99.

Рис. 1.99. Всплывающее меню пункта Добавить описание

Библиотеки системы 127

щелкните по пункту прикладной библиотеки. Появится диалоговое ок-

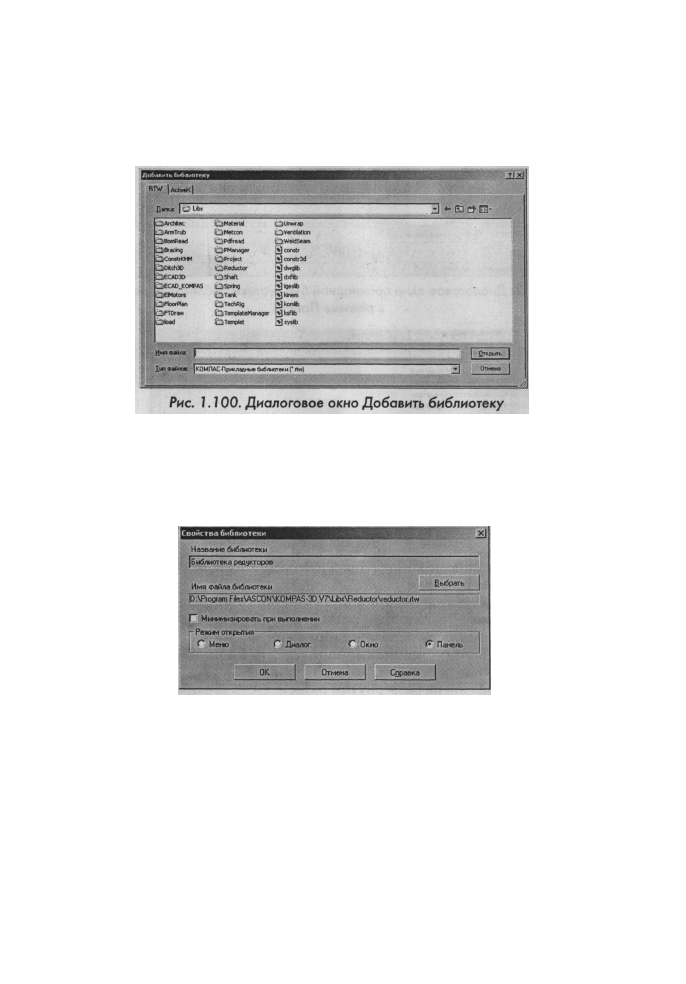

но Добавить библиотеку, показанное на рис. 1.100.

• щелкните дважды, например, по прикладной библиотеки Reductor. В

диалоговом окне останется только одна библиотека;

• щелкните еще дважды по прикладной библиотеки Reductor. Появится

диалоговое окно Свойства библиотеки, показанное на рис. 1.101.

Рис. 1.101. Всплывающее меню пункта Свойства библиотеки

• установите режим открытия в разделе Режим открытия, щелкнув по

соответствующему переключателю. На рисунке установлен релсим отк-

рытия Панель;

• щелкните по кнопке ОК. Это состояние системы показано на рис. 1.102.

Для завершения диалога работы с библиотекой без запуска какой-либо ко-

манды щелкните по кнопке Отмена.

При работе с прикладной библиотекой в режиме Меню структура библи-

отеки отображается в виде стандартного иерархического меню. Это состоя-

ние системы показано на рис. 1.103.

При работе с прикладной библиотекой в режиме Диалог в диалоговом ок-

128 Общее описание системы

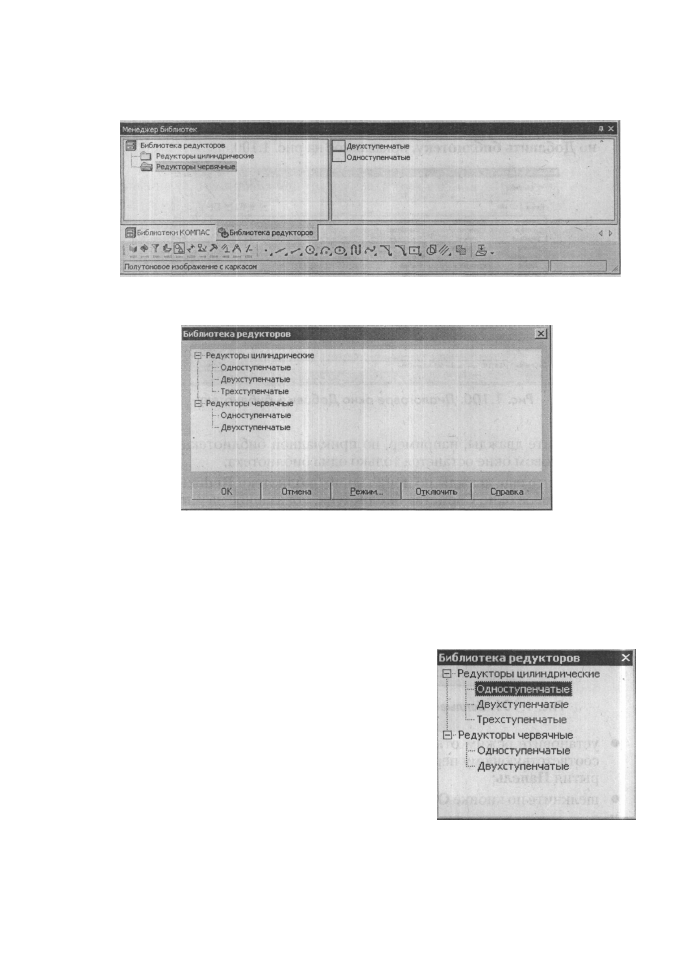

Рис. 1. ? 02. Диалоговое окно прикладной библиотеки Библиотека редукторов

в режиме Панель

Рис. 1.103. Диалоговое окно прикладной библиотеки Библиотека редукторов в

режиме Диалог

не отображается список команд текущей библиотеки, которые могут быть

сгруппированы по разделам.

Чтобы развернуть содержание какого-либо раздела, установите курсор на

значке плюса рядом с заголовком раздела и щелкните левой кнопкой мыши

(после разворачивания раздела он отобража-

ется как минус). Это состояние системы по-

казано на рис. 1.103.

Повторный щелчок на развернутом разде-

ле (знаке минус) приведет к сворачиванию

содержания раздела.

При работе с прикладной библиотекой в

режиме Окно появляется окно, показанное

на рис. 1.104.

Для запуска библиотечной команды на ис-

полнение выберите ее название в списке и

нажмите клавишу Enter. Можно также дваж-

ды щелкнуть левой кнопкой мыши на назва-

нии команды.

Для закрытия окна библиотеки нажмите

системную кнопку Закрыть в правом верх-

нем углу окна.

Рис. 1.104. Окно приклад-

ной библиотеки Библиотека

редукторов в режиме Окно

Глава 2

Создание эскиза

для формирования

модели детали

2 . 1 , Главное окно системы

в режиме создания Эскиза....! 31

2.2. Выпадающие меню

в режиме создания Эскиза... 132

2.3* Компактные панели

в режиме создания

Эскиза модели детали ] 71

2.4. Настройка параметров

текущего Эскиза 176

2.5. Основные способы

построения эскиза

для создания детали 187

2.6. Построение

вспомогательных
плоскостей 217

2.7. Редактирование эскиза 232
2.8. Копирование объектов 236

2.9. Измерение объектов 245

2.10. Построение

геометрических объектов ...251

130 Создание эскиза для формирования модели детали

Эскиз - это плоская фигура, на основе которой образуется объемный элемент.

Любая модель детали состоит из одного или нескольких формообразую-

щих элементов, каждый из которых требует построения одного или несколь-
ких эскизов.

Процесс построения модели любой детали начинается с создания эскиза

основания - первого формообразующего элемента детали. Для построения
одной и той же модели детали могут быть использованы различные эскизы.
Так, например, для построения первого формообразующего элемента оси мо-
жет быть использован эскиз выдавливания или эскиз вращения. В первом
случае используется окружность - поперечное сечение оси. Во втором слу-
чае - половина продольного сечения оси.

Для создания эскиза - первого формообразующего элемента модели детали:

• щелкните на панели инструментов Стандартная по кнопке под назва-

нием Создать - первой кнопке на панели инструментов. Появится ди-
алоговое окно Новый документ;

• щелкните в диалоговом окне Новый документ по вкладке Новые доку-

менты, если она не открыта;

• щелкните вкладке Новые документы по пиктограмме с названием Де-

таль, а затем по кнопке ОК. После этого главное окно системы несколь-

ко преобразуется и будет максимально настроено для работы с деталью.

Однако создание любой модели детали или формообразующего элемента

ее начинается с создания эскиза. Для этого необходимо выйти из режима соз-
дания детали и перейти в режим построения эскиза этой детали:

• щелкните в главном меню по пункту Вид, а затем в выпадающем меню

по пункту Дерево построения, если его нет на экране;

• щелкните в Дереве построения по одной из проекционных плоскостей,

например, по плоскости Плоскость XY. Активизируется на панели
инструментов Текущее состояние кнопка Эскиз;

• щелкните в панели инструментов Текущее состояние по кнопке Эскиз

или щелкните в главном меню по пункту Операции, а затем в выпада-
ющем меню по пункту Эскиз. Система перейдет в режим работы с эски-

зом (создание, редактирование,...).

Когда кнопка Эскиз находится в нажатом состоянии, то это значит, что

система находится в режиме работы с эскизом. В этом режиме доступны все
команды построения графических объектов, команды параметризации, изме-
рения и т.д. Исключение составляют команды создания таблиц и простанов-
ки некоторых обозначений (например, обозначения шероховатости или
стрелки направления взгляда), т. к. эти обозначения не могут быть учтены
при создании формообразующего элемента на основе эскиза.

После создания эскиза формообразующего элемента необходимо перей-

ти в режим построения самого формообразующего элемента модели, то
есть в режим создания модели детали. Это можно выполнить несколькими
способами:
