Основные понятия и определения 83

Работа с документами-моделями

Ctrl+Shift+ Вращать модель в вертикальной плоскости, перпендикулярной
стрелка вверх, плоскости экрана
Ctrl+Shift+
стрелка вниз
Ctrl+Shift+ Вращать модель в горизонтальной плоскости
стрелка вправо,
Ctrl+Shift+
стрелка влево
Alt+стрелка Вращать модель в плоскости экрана

вправо,

Alt+стрелка

влево
Пробел + Повернуть модель на 90 градусов
стрелка вверх, в вертикальной плоскости, перпендикулярной плоскости экрана
Пробел+
стрелка вниз

Пробел+ Повернуть модель на 90 градусов

стрелка вправо, в горизонтальной плоскости, перпендикулярной плоскости экрана

Пробел+

стрелка влево
Alt+ Повернуть модель на 90 градусов в плоскости экрана
стрелка вверх,
Alt+
стрелка вниз
Shift+стрелки Сдвинуть изображение модели

Разное

Shift+указание Выделить весь компонент сборки, выделить всю деталь
модели

Ctrl+ Копировать выделенный компонент сборки, копировать
«удержание» выделенный элемент чертежа (фрагмента)

левой кнопкой
мыши

выделенного

элемента

Ctrl+T Начать перебор объектов, расположенных «под курсором»
Ctrl+D Запретить/разрешить глобальные привязки

F8 Включить/выключить режим ортогонального черчения

84 Общее описание системы

1.9. Основные операции с документами

Основными операциями с документами являются: создание, сохранение, отк-

рытие и закрытие документа.

7.9.7. Создание нового документа

Для создания любого документа необходимо вызвать соответствующее диа-

логовое окно Новый документ. Это можно выполнить тремя способами:

• щелкнуть по кнопке под названием Создать - первой кнопке на пане-

ли инструментов Стандартная;

• нажать комбинацию клавиш Ctrl+N;
• щелкнуть в главном меню по пункту Файл, а затем в выпадающем ме-

ню по пункту Создать.

При выполнении любого из этих действий появится диалоговое окно Но-

вый документ с одной из открытых вкладок. На рис. 1.58. показано диалого-

вое окно Новый документ с открытой вкладкой Новые документы.

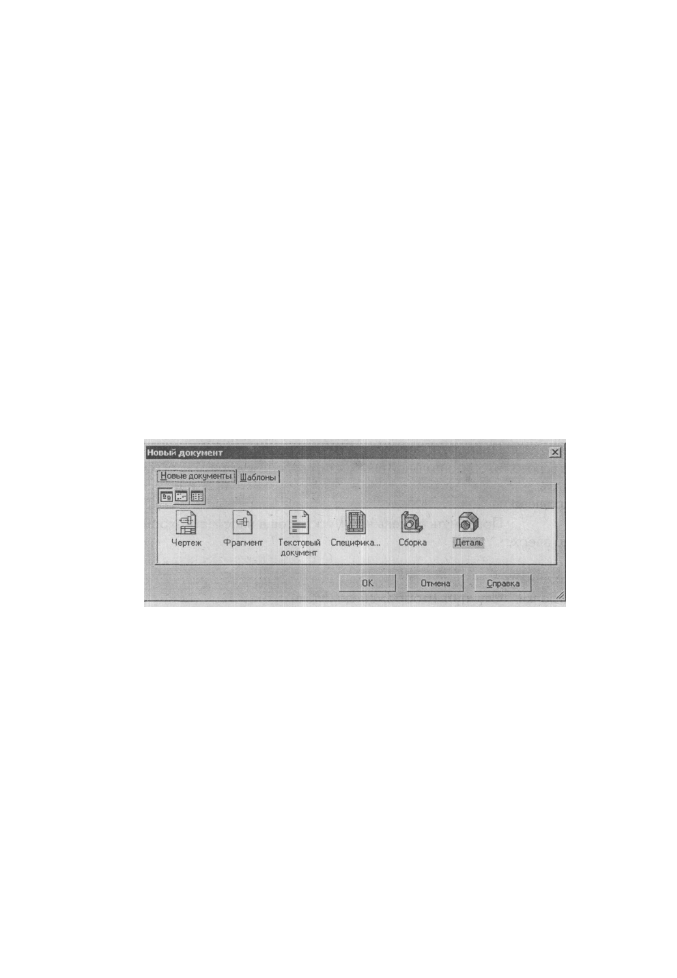

Рис. 1.58. Диалоговое окно Новый документ с открытой вкладкой

Новые документы

На рис. 1.59 показано диалоговое окно Новый документ с открытой вклад-

кой Шаблоны.

На вкладке Шаблоны, в правой ее части, можно выбрать нужный шаблон

для нового документа, а левой нижней части вкладки можно в уменьшенном

масштабе просмотреть выделенный шаблон.

Если использование шаблона не требуется, выберите тип документа на

вкладке Новые документы. Для этого щелкните по нужному документу

(Чертеж, Фрагмент, Текстовый документ, Спецификация, Сборка или Де-

таль), а затем по кнопке ОК. Появится окно системы настроенное для рабо-

ты с выбранным документом. Каждый вновь созданный документ отобража-

ется на экране в новом окне.

При создании новых документов используются установленные параметры

по умолчанию (например, для чертежа это формат листа, стиль оформления,

стили текстовых надписей в различных объектах, параметры отображения и

цвет моделей).

Основные операции с документами 85

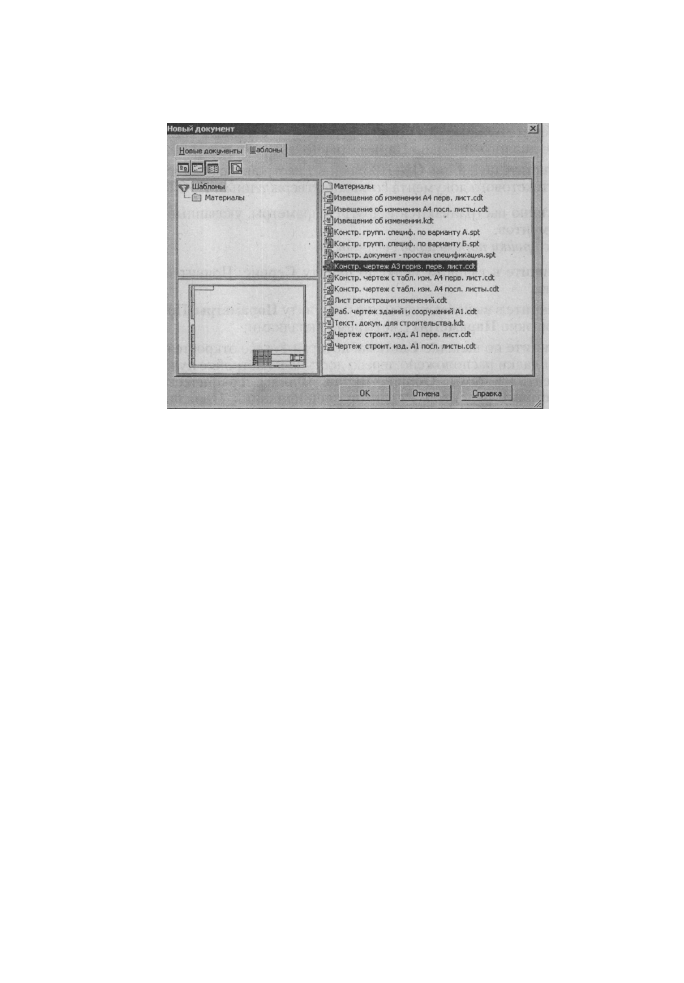

Рис. 1.59. Диалоговое окно Новый документ с открытой вкладкой Шаблоны

Для настройки параметров документа:

• щелкните в главном меню по пункту Сервис. Появится выпадающее

меню;

• щелкните в выпадающем меню по пункту Параметры. Появится диа-

логовое окно Параметры с четырьмя вкладками рис. 1.60;

• щелкните по вкладке Новые документы, которая тут же откроется. В

левой части вкладки расположено дерево доступа к настройке нужного

вам документа: Текстовый документ, Спецификация, Графический
документ и Модель;

• щелкните дважды по названию нужного вам документа или один раз по

знаку плюс, стоящему перед названием документа. Появятся парамет-
ры активизированного документа, которые можно настроить. Перед не-

которыми из них будет стоять знак плюс, который означает, что группу
параметров можно раскрыть;

• щелкните по параметру, который вы хотели бы настроить. В правой

части появится соответствующая панель, в которой можно настроить

выбранный вами параметр.

Для настройки параметров оформления листа текстового документа:

• щелкните по знаку плюс, стоящему перед названием Текстовый доку-

мент. Появятся параметры, которые можно настраивать;

• щелкните по знаку плюс, стоящему перед названием Параметры листа.

Появятся параметры листа, которые можно настраивать;

• щелкните по параметру Оформление. В правой части появится соотве-

тствующая панрль под названием Оформление;

86 Общее описание системы

• выберите нужные вам стили оформления текстовых листов. Это состо-

яние диалогового окна Параметры показано на рис. 1.60;

• щелкните по кнопке ОК. Произойдет настройка соответствующих лис-

тов текстового документа согласно утвержденным ГОСТам.

Аналогично настраиваются и другие параметры, указанные в диалоговом

окне документов.

Для настройки параметров системы.

• щелкните в главном меню по пункту Сервис. Появится выпадающее

меню;

• щелкните в выпадающем меню по пункту Параметры. Появится диало-

говое окно Параметры с четырьмя вкладками;

• щелкните по вкладке Система, которая тут же откроется. В левой час-

ти вкладки расположено дерево доступа к настройке нужного вам ком-

понента системы: Общие, Экран, Файлы, Графический редактор;

Текстовый редактор, Редактор спецификаций, Прикладные библио-

теки и Редактор модели (рис. 1.61);

• щелкните по знаку плюс, стоящему перед названием настраиваемого

компонента системы. Для активизированного компонента системы по-

явятся соответствующие параметры, которые можно настроить;

• щелкните по параметру, который вы хотели бы настроить. В правой

части появится соответствующая панель, в которой можно настроить

выбранный вами параметр.

Для настройки параметров автоматического сохранения файлов документов:

• щелкните по знаку плюс, стоящему перед названием Файлы. Появятся

параметры, которые можно настраивать;

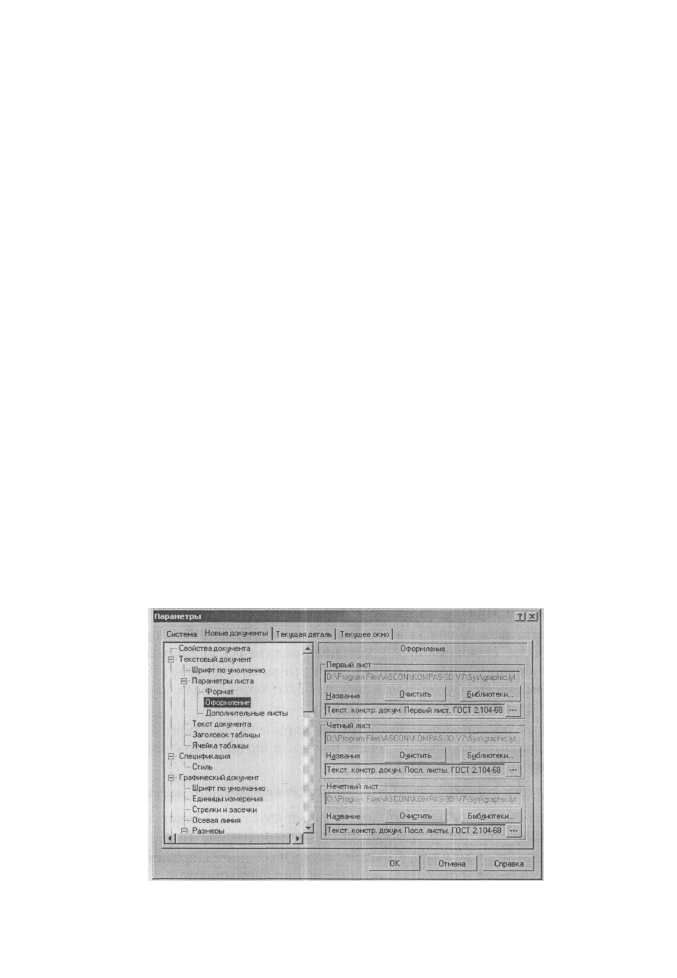

РИС. 1.60. Диалоговое окно Параметры с открытой вкладкой Новые документы

и панелью Оформление

Основные операции с документами 87

• щелкните по знаку плюс, стоящему перед названием Автосохранение.

В правой части диалогового окна появится соответствующая панель
под названием Автоматическое сохранение файлов документов;

• установите нужные вам параметры автоматического сохранения фай-

лов документов. Это состояние диалогового окна Параметры показано

на рис. 1.61;

• щелкните по кнопке ОК. Произойдет настройка режима автосохране-

ния файлов документов.

Аналогично настраиваются и другие параметры, указанных в диалоговом

окне компонентов.

Для настройки параметров текущего окна:

• щелкните в главном меню по пункту Сервис. Появится выпадающее

меню;

• щелкните в выпадающем меню по пункту Параметры. Появится диало-

говое окно Параметры с четырьмя вкладками;

• щелкните по вкладке Текущее окно, которая тут же откроется. В левой

части вкладки расположены три пункта: Сетка, Линейки прокрутки и
Параметры перспективной проекции;

• щелкните по нужному вам пункту. Появится в правой части соответству-

ющая панель, в которой можно настроить указанные там параметры.

Допустим, что вам необходимо настроить параметры сетки. Для этого:

• щелкните по пункту Сетка, если он не выделен. По умолчанию он вы-

делен. В правой части диалогового окна появится соответствующая па-

нель под названием Настройка сетки;

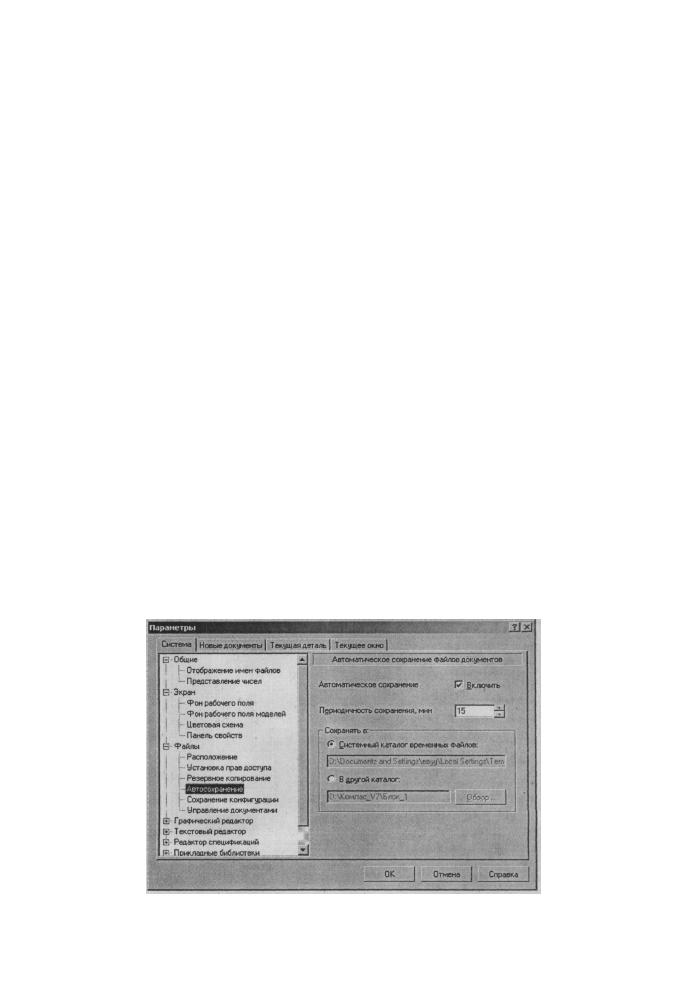

Рис. 1.61. Диалоговое окно Параметры с открытой вкладкой Система и панелью

Автоматическое сохранение файлов документов

Общее описание системы

• установите нужные вам параметры сетки. Это состояние диалогового

окна Параметры показано на рис. 1.62;

• щелкните по кнопке ОК. Произойдет настройка сетки.

Аналогично настраиваются и другие параметры указанных в диалоговом

окне элементов.

7.9-2, Открытие существующего документа

Чтобы открыть ранее созданный документ:

• щелкните в главном меню по пункту Файл. Появится выпадающее меню;
• щелкните в выпадающем меню по пункту Открыть. Появится диалогов

вое окно Выберите файлы для открытия (см. рис. 1.5).

Можно также щелкнуть на панели инструментов Стандартная по
кнопке Открыть.

В появившемся диалоговом окне в раскрывающемся списке Тип файлов:

выберите тип документа, а затем в текстовом поле Имя файла: укажите нуж-
ное имя файла. В том случае, если Вы недавно редактировали документ, а за-

тем закрыли его, повторное открытие можно выполнить более быстрым спо-
собом. В нижней части выпадающего меню пункта Файл главного меню отоб-
ражается список последних девяти документов, с которыми велась работа.

Фактически это перечень документов в той последовательности, в которой
они закрывались. Для того, чтобы открыть нужный документ, просто щелк-
ните по нему мышью.

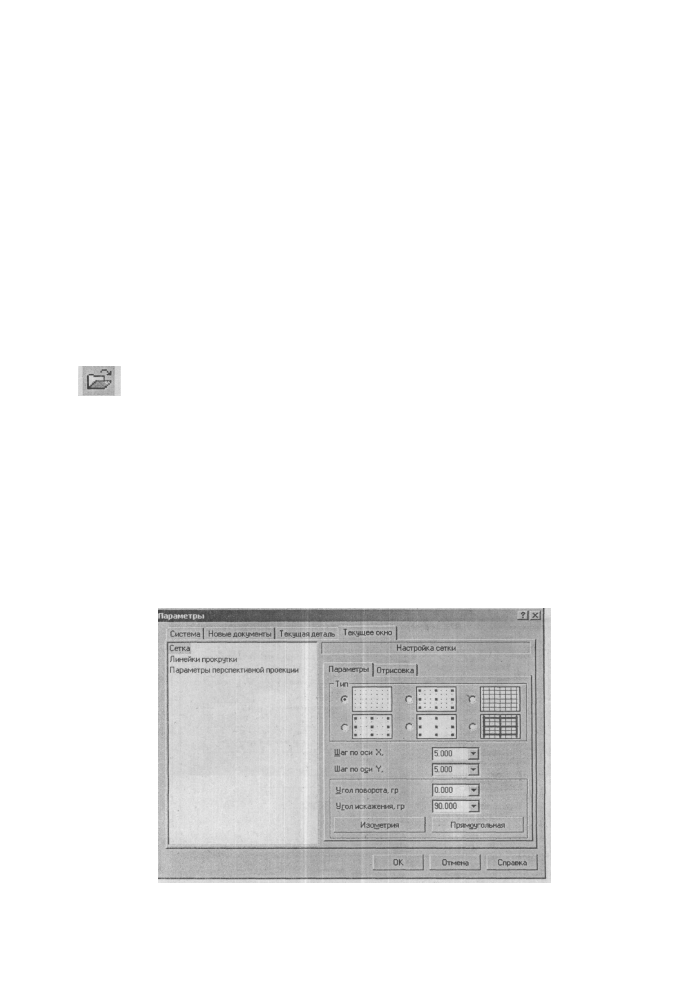

Рис. 1.62. Диалоговое окно Параметры с открытой вкладкой Текущее окно

и панелью Настройка сетки

Основные операции с документами 89

9.3. Сохранение документа

Чтобы сохранить документ на диске:

• щелкните в главном меню по пункту Файл. Появится выпадающее меню;
• щелкните в выпадающем меню по пункту Сохранить.

Или щелкните на панели инструментов Стандартная по кнопке Сох-

ранить .

При сохранении документ записывается файл с именем и расширением,

которые были установлены при самом первом сохранении этого документа.

Если документ сохраняется на диске в первый раз, то действия аналогичны

записи под другим именем.

Для записи документа под другим именем, например, для сохранения неиз-

менной старой редакции документа:

• щелкните в главном меню по пункту Файл. Появится выпадающее меню;
• щелкните в выпадающем меню по пункту Сохранить как. Появится ди-

алоговое окно Укажите имя файла для записи (см. рис. 1.17).

В появившемся диалоговом окне задайте нужное имя и путь для записи

документа.

Если Вы попытаетесь сохранить документ в уже существующем файле, на

экран будет выдан дополнительный запрос для подтверждения перезаписи.

Не рекомендуется изменять без крайней необходимости стандартное рас-

ширение у имени файла документа, так как впоследствии это сильно затруднит

поиск файла (он не будет отображаться в списке документов данного типа).

Для сохранения сразу всех документов, которые были открыты для работы:

• щелкните в главном меню по пункту Файл. Появится выпадающее меню;
• щелкните в выпадающем меню по пункту Сохранить все.
При сохранении документов, которые записываются на диск впервые, на

экране будет появляться стандартное диалоговое окно Укажите имя файла
для записи, в котором следует задать имя файла и путь для записи.

1.9.4. Закрытие документа

Чтобы закрыть документ:

• щелкните в главном меню по пункту Файл. Появится выпадающее меню;
• щелкните в выпадающем меню по пункту Закрыть.

Если в документ вносились изменения, которые не были сохранены, на эк-

ране появится запрос на выполнение записи закрываемого документа. Если

документ отображался в нескольких различных окнах, закрываются все эти

окна.

Если требуется закрыть только одно окно и оставить все остальные окна,

в которых отображается документ, дважды щелкните мышью на кнопке сис-

темного меню закрываемого окна.

90 Общее описание системы

1.10. Создание модели детали

Процесс проектирования детали - это совокупность этапов, обеспечиваю-

щих эффективное создание той или иной детали. Вначале разрабатывается

алгоритм создания базовой модели детали, которых может быть несколько.

Создание базовой детали предполагает выполнение нескольких этапов:

• создание и сохранение документа для модели детали;
• создание эскиза детали;
• создание базовой детали;

• создание дополнительных элементов детали.

1.10.1. Создание и сохранение документа

Первый этап - создание и сохранение документа для модели детали:

• щелкните на панели инструмейтов Стандартная (третья строка сверху) по

кнопке Создать - первой кнопке на панели. Появится диалоговое окно

Новый документ с открытой вкладкой Новые документы (см. рис. 1.58);

• щелкните на вкладке Новые документы по пиктограмме с названием

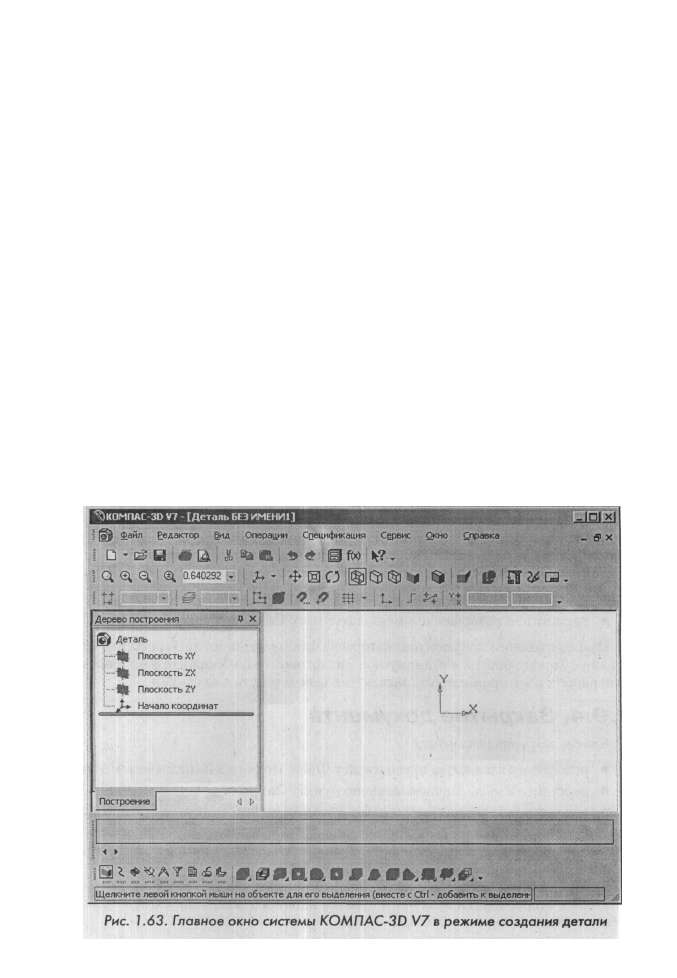

Деталь, а затем по кнопке ОК. Появится главное окно системы КОМ-

nAC-3D V7 в режиме создания детали, показанное на оис. 1.63.

Создание модели детали 91

щелкните на панели инструментов Стандартная по кнопке Сохра-

нить - третьей кнопке на панели . Появится диалоговое окно Укажи-

те имя файла для записи аналогичное диалоговому окну Выберите

файлы для открытия (см. рис. 1.5);

откройте нужную папку (каталог) и в текстовом поле Имя файла: вве-

дите название создаваемой модели, например, Ось;

щелкните по кнопке Сохранить. Появится другое диалоговое окно под
названием Информация о документе, показанное на рис. 1.64.

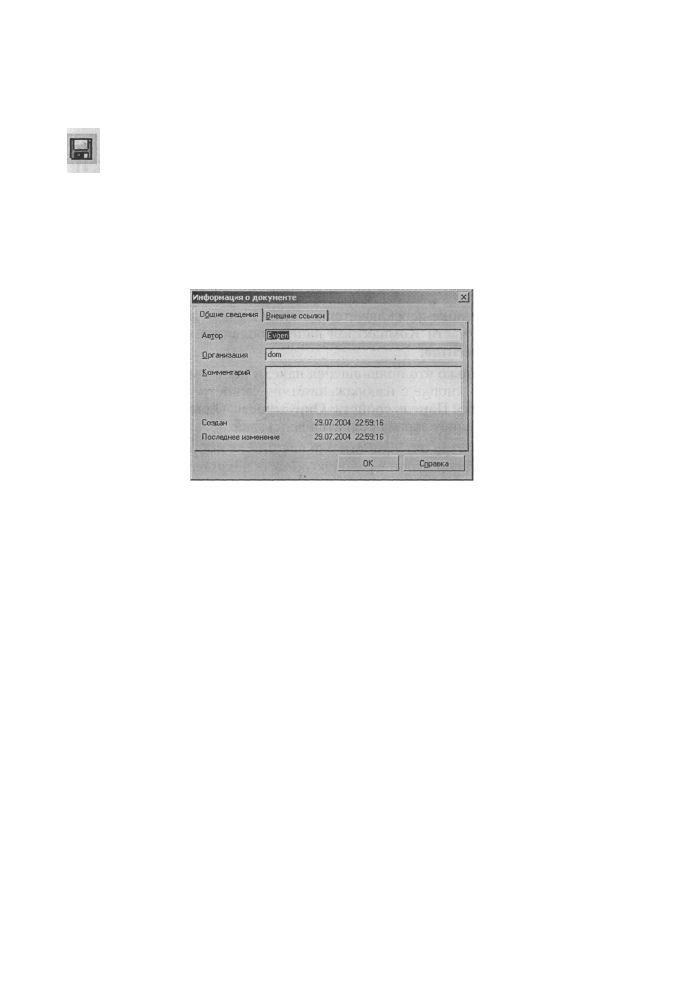

Рис. 1.64. Диалоговое окно Информация о документе

• введите в диалоговом окне Информация о документе в текстовом поле

под названием Автор имя двтора и, если нужно, соответствующий ком-

ментарий в текстовом поле Комментарий. В диалоговом окне будет за-

фиксировано время создания документа и время его последнего изме-

нения. Запрашиваемую информацию можно и не вводить;

• щелкните по кнопке ОК.

Таким образом, первый этап выполнен и перейдем к выполнению второго этапа.

1.10,2. Создание эскиза детали

Плоская фигура, на основе которой образуется тело, называется эскизом, а

формообразующее перемещение эскиза - операцией.

Предварительно выведите в главном окне построения детали Компактную

панель и Панель свойств, если они не были ранее выведены в главном окне.

Для этого:

• щелкните в главном меню по пункту Вид, а затем в выпадающем меню

по пункту Панели инструментов. Появится всплывающее меню с мно-

гочисленными пунктами, соответствующими той или иной панели

инструментов;

• щелкните вначале по пункту Компактная панель, а затем по пункту

Панель свойств. Появятся в главном окне соответствующие панели;

• расположите их в нужном месте, желательно в нижней части главного окна.

92 Общее описание системы

Второй этап - создание эскиза детали:

• щелкните в окне Дерево построений по компоненте Плоскость XY. На

рабочем листе появится плоскость XY;

• щелкните на панели инструментов Текущее состояние по кнопке

Эскиз - кнопке с изображением на ней небольшого эскиза. Систе-
ма перейдет из режима работы с деталью в режим работы с эски-
зом. На экране появится Компактная панель с несколько другим
набором кнопок-переключателей, имеющим определенный вид и

название;

• щелкните по кнопке-переключателю с буквой g под названием Геомет-

рия. В правой части Компактной панели появится соответствующая

панель инструментов;

• щелкните, в только что появившейся панели инструментов, по кнопке

Окружность - кнопке с изображением окружности. На месте панели
свойств появится Панель свойств: Окружность. Одновременно в стро-
ке сообщений внизу экрана появится подсказка:

Укажите точку центра окружности или введите ее координаты;

• переместите курсор мыши в рабочую область документа (рабочего лис-

та) в предполагаемое местонахождение центра окружности, например,
в начало координат. Как только появится сообщение Ближайшая точ-
ка, щелкните мышью. Сообщение Ближайшая точка означает, что про-
изошла привязка к точке начала координат. На Панели свойств: Ок-
ружность, в двойном текстовом поле Центр будут автоматически вве-
дены координаты центра окружности;

• переместите несколько в сторону курсор. Появится фантом окружнос-

ти. Величина радиуса окружности будет фиксироваться на Панели
свойств в поле Радиус;

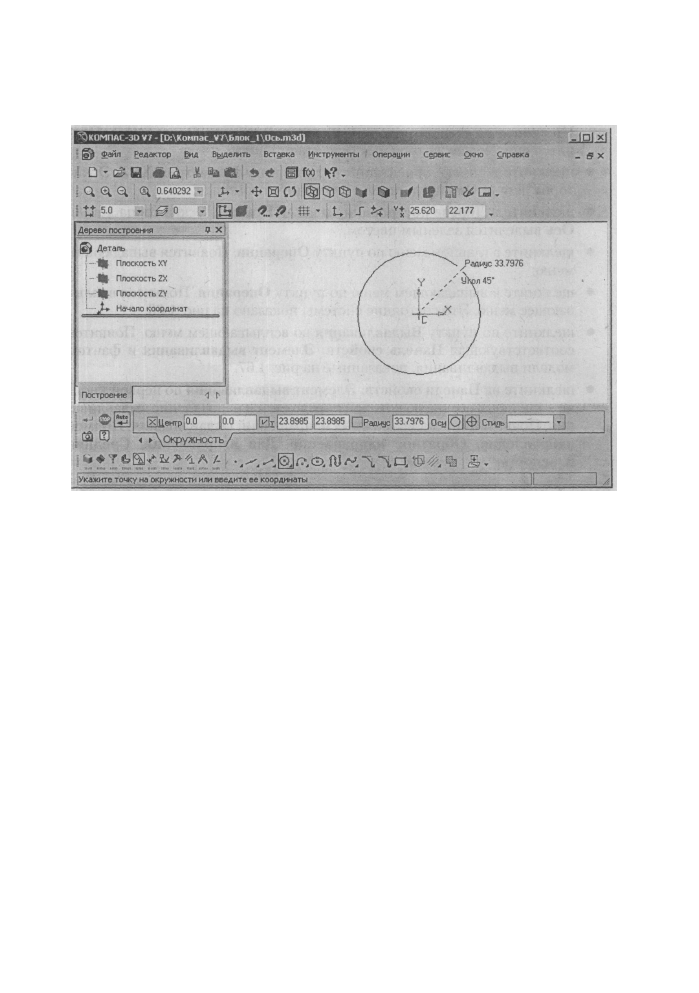

Это состояние системы показано на рис. 1.65.
На Панели свойств: Окружность, расположенной в нижней части экрана,

кнопка Центр имеет значок крестик, что означает - центр зафиксирован в
точке с координатами 0,0. Кнопка «т» имеет значок галочка. Это означает, что
точка, лежащая на окружности, еще не зафиксирована - находится в плаваю-
щем режиме. Кнопка Радиус не имеет никакого знака, а в соответствующем
поле показывается размер радиуса - 33.7976. Если щелкнуть мышью в дан-

ном положении, то будут зафиксированы все параметры окружности на Па-

нели свойств, но нам надо иметь радиус равный 22.5 мм.

Для введения точного радиуса окружности - эскиза стержня оси:

• нажмите комбинацию клавиш Alt+y (у - подчеркнутая буква в парамет-

ре Радиус) или дважды щелкните по полю Радиус. Поле выделится;

• введите в это поле 22.5 и нажмите клавишу Enter для фиксации ввода.

Построится эскиз стержня оси. Это тут же будет зафиксировано в Де-

реве построения, в котором появится ветвь Эскиз:!;

Создание модели детали 93

РИС. 1.65. Фонтом окружности и Панель свойств: Окружность

• щелкните в Панели свойств: Окружность по кнопке Прервать коман-

ду на Специальной панели управления, расположенной в левой части

панели свойств или нажмите клавишу Esc (Escape - Прервать). Эскиз
торца оси будет построен;

• щелкните по кнопке Эскиз на панели инструментов Текущее состоя-

ние - кнопке с изображением небольшого эскиза. Это означает отмена
режима работы с эскизом и снова переход в режим работы с деталью.

Вместо Компактной панели с кнопками-переключателями для работы
с эскизом на экране появится Компактная панель с кнопками-перек-

лючателями для работы с деталью.

Таким образом, второй этап выполнен и перейдем к выполнению третьего этапа.

1.70.3. Создание базовой модели детали

Третий этап - создание базовой модели детали. В нашем примере перейдем

к построению детали Ось. Для этого:

• щелкните на панели инструментов Вид по одной из половин сдвоенной

кнопки Ориентация. Если вы щелкните по левой половине кнопки, на
которой изображены оси трехмерной системы координат, то появится

диалоговое окно Ориентация вида. Если вы щелкните по правой поло-
вине кнопки, на которой изображена стрелка, направленная вниз, то

появится выпадающий список всех возможных ориентации вида.

94 Общее описание системы

Щелкните по правой половине сдвоенной кнопки Ориентация. Поя-
вится список всех возможных ориентации вида;

• щелкните в списке ориентации вида по виду Изометрия XYZ. Эскиз

торца детали Ось предстанет в изометрическом виде;

• щелкните в Дереве построения по ветви Эскиз:1. Эскиз торца детали

Ось выделится зеленым цветом;

• щелкните в главном меню по пункту Операции. Появится выпадающее

меню;

• щелкните в выпадающем меню по пункту Операция. Появится всплы-

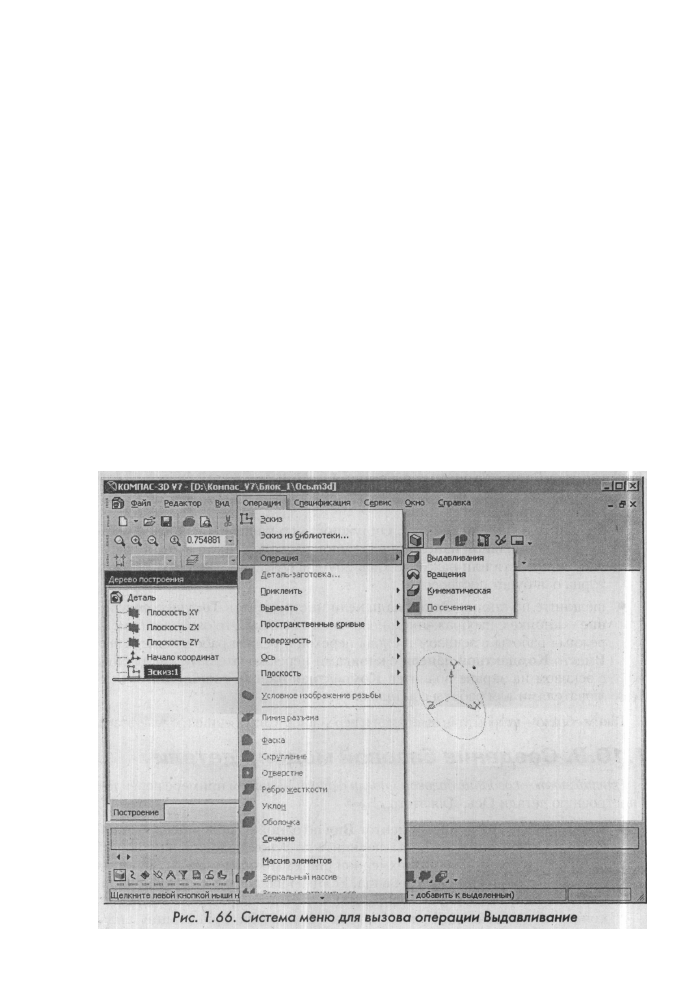

вающее меню. Это состояние системы показано на рис. 1.66.

• щелкните по пункту Выдавливания во всплывающем меню. Появится

соответствующая Панель свойств: Элемент выдавливания и фантом

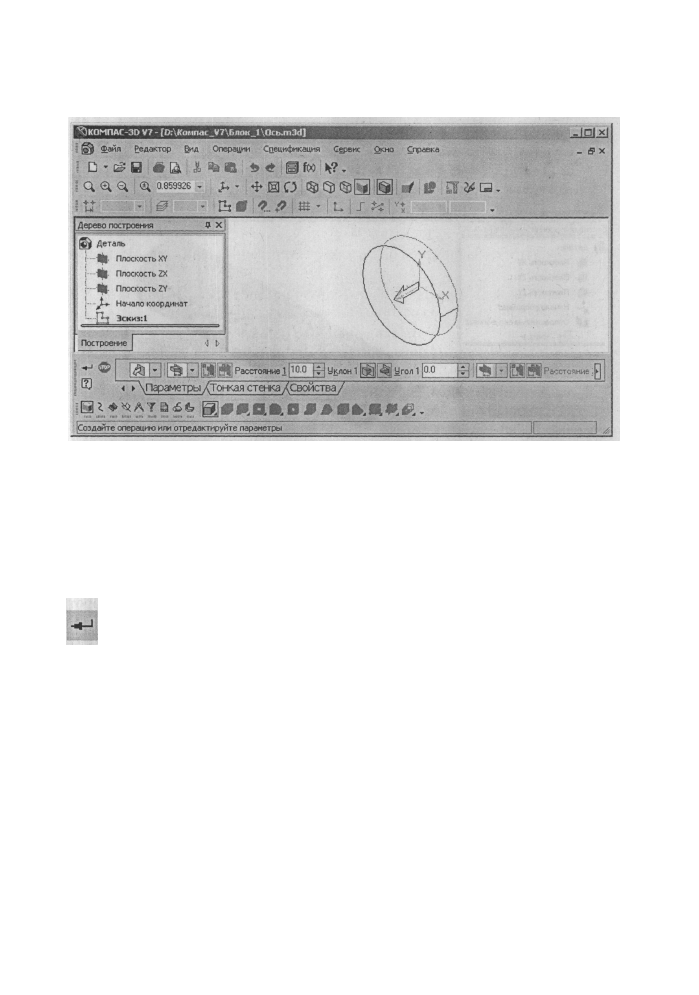

модели выдавливания, показанные на рис. 1.67.

• щелкните на Панели свойств: Элемент выдавливания по первой кноп-

ке - кнопке, с помощью которой определяется направление выдавлива-
ния. Появится список возможных направлений выдавливания: Прямое
направление, Обратное направление, Два направления, Средняя
плоскость;

ы

Создание модели детали 95

Рис. 1.67. Фантом элемента выдавливания и Панель свойств: Элемент выдавливания

• щелкните по нужному направлению. В нашем примере, можно щелк-

нуть по направлению Прямое направление;

• нажмите комбинацию клавиш Alt+1 или дважды щелкните по полю

Расстояние 1 для определения расстояния выдавливания. Поле выде-

лится;

• введите в поле Расстояние 1 величину 166,5 и нажмите клавишу Enter

для фиксации ввода;

щелкните на Панели специального управления по кнопке Создать

объект, в начале Панели свойств - первая кнопка с повернутой стрел-
кой влево. Одновременно в Дереве построения появится ветвь Опе-

рация выдавливания: 1, которая включает в себя, если ее раскрыть, эс-

киз, с помощью которого выполнена эта операция, - Эскиз:1;

• щелкните на панели инструментов Вид по кнопке Полутоновое. Поя-

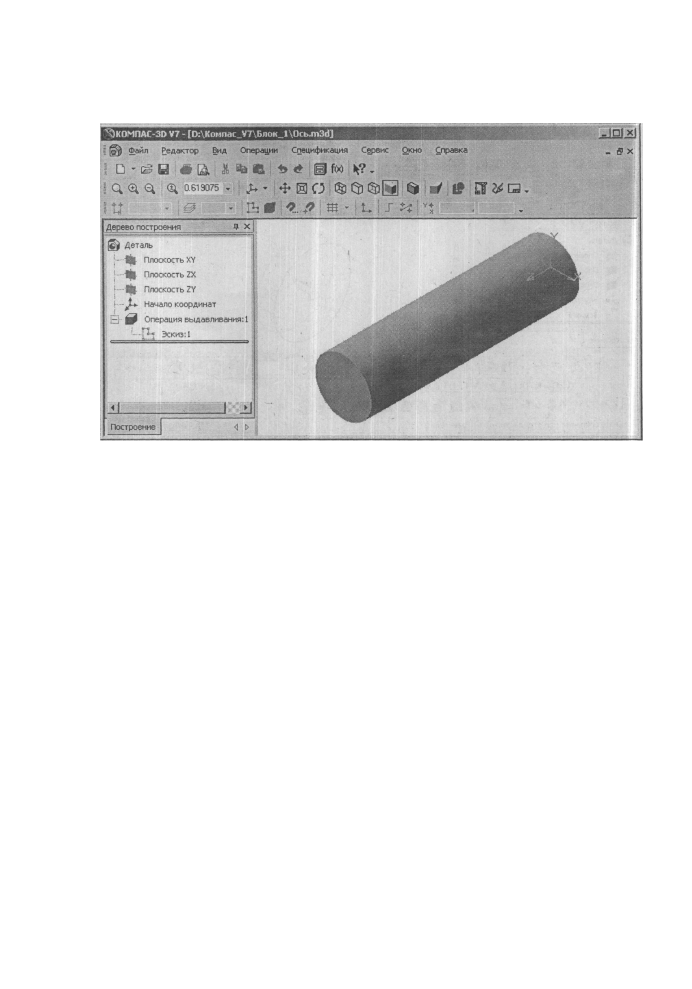

вится модель стержня оси, показанная на рис. 1.68.

Модель можно перемещать по экрану. Для этого:

• щелкните на панели инструментов Вид по кнопке Сдвинуть - кнопке с

изображение четырех стрелок, направленных в разные стороны;

• переместите курсор на модель оси, нажмите левую кнопку мыши и, не

отпуская ее, перемещайте курсор. Вместе с ним будет перемещаться мо-
дель. Отпустите кнопку мыши в месте установки модели.

Для вращения модели (без вызова специальной команды) можно восполь-

зоваться нажатием определенной комбинации клавиш:

Ctrl + Shift + <стрелка вверх> и Ctrl + Shift + <стрелка вниз> - вращение

в вертикальной плоскости, перпендикулярно плоскости экрана;

96 Общее описание системы

Рис. 1.68. Трехмерная модель стержня оси - базовая модель

Ctrl + Shift + <стрелка вправо> и Ctrl + Shift + <стрелка влево> - враще-

ние в горизонтальной плоскости экрана;

Alt + <cf релка вправо> и Alt + <стрелка влево> - поворот в плоскости экрана.

Для поворота модели на 90 градусов:
<Пробел> + <стрелка вверх> и <Пробел> + <стрелка вниз> - поворот в

вертикальной плоскости, перпендикулярной плоскости экрана;

<Пробел> + <стрелка вправо> и <Пробел> + <стрелка влево> - поворот

в горизонтальной плоскости, перпендикулярной плоскости экрана;

Alt + <стрелка вверх> и Alt + <стрелка вниз> - поворот в плоскости экрана.

1.10.4. Создание дополнительных элементов

модели детали

В нашем примере необходимо построить дополнительные элементы - буртик
на торце стержня с одной стороны и прорезь с другой, создать фаски.

Первый этап - выбор плоскости, а точнее плоской грани на стержне оси

для изображения на ней следующего эскиза выдавливания. Для этого:

• установите курсор мыши на левом торце стержня так, чтобы окруж-

ность торца высветилась прерывистой красной линией;

• щелкните мышью. Окружность левого торца стержня оси высветится

прерывистой синей линией. Это означает, что определена плоскость,
которая проходит через левый торец стержня оси. Если вы выведите
указатель курсора из выбранной плоскости, то окружность левого тор-
ца стержня оси высветится зеленой сплошной линией;

Создание модели детали 97

• щелкните на панели инструментов Вид по правой половине кнопки

Ориентация, на которой изображена стрелка, направленная вниз. Поя-

вится выпадающий список всех возможных ориентации вида;

• щелкните в списке ориентации вида по виду Спереди. Появится вид

Спереди стержня оси с левого торца;

• щелкните в панели инструментов Текущее состояние по кнопке Эскиз

для перехода из режима работы с деталью в режим работы с эскизом. По-

явится Компактная панель с кнопками переключателями, включающая

панель инструментов Геометрия, которая будет там активизирована;

Второй этап - построение эскиза буртика. Для этого:

• щелкните, в только что появившейся панели инструментов Геометрия,

по кнопке Окружность - кнопке с изображением окружности. Появит-

ся Панель свойств: Окружность. Одновременно в строке сообщений

внизу экрана появится подсказка:

Укажите точку центра окружности или введите ее координаты;

• переместите курсор мыши в рабочую область документа в начало

координат плоской грани стержня оси. Как только появится сооб-

щение Ближайшая точка, щелкните мышью. Сообщение Ближай-

шая точка означает, что произошла привязка к точке центра окруж-

ности, лежащей на левом торце стержня оси. На Панели свойств;

Окружность, в двойном поле Центр будут введены координаты

центра окружности;

• переместите несколько в сторону указатель мыши. Появится фантом

окружности. Величина радиуса окружности будет фиксироваться на

Панели свойств: Окружность в поле Радиус;

• нажмите комбинацию клавиш Alt + у или дважды щелкните по полю

Радиус в Панели свойств: Окружность. Поле выделится;

• введите в это поле размер радиуса буртика 25 мм и нажмите клавишу

Enter для фиксации ввода. Построится эскиз буртика. Это тут же будет

зафиксировано в Дереве построения, в котором появится ветвь Эс-

киз.^;

• щелкните в левой части Панели свойств: Окружность на Специальной

панели управления по кнопке Прервать команду или нажмите клави-

шу Escape. Работа с командой завершится.

Третий этап - построение дополнительного элемента - буртика путем

выдавливания. Для этого:

• щелкните на панели Текущее состояние по кнопке Эскиз. Система пе-

рейдет из режима работы с эскизом в режим работы с деталью. Появит-

ся Компактная панель с кнопками переключателями и панелями

инструментов для работы с деталью. По умолчанию будет нажата кноп-

ка переключатель Редактирование детали, а в правой части Компакт-

ной панели соответствующая панель инструментов;

98 Общее описание системы

• щелкните в Дереве построения по ветви Эскиз:2. Эскиз буртика дета-

ли Ось выделится зеленым цветом. Одновременно в Компактной пане-

ли в панели инструментов активизируется ряд кнопок, обеспечиваю-

щих выполнение той или иной операции в данной ситуации;

• щелкните в Компактной панели в панели инструментов Редактирование

детали по кнопке Приклеить выдавливанием. Появится Панель свойств:

Приклеить элемент выдавливанием;

• щелкните на Панели свойств: Приклеить элемент выдавливанием по

первой кнопке, с помощью которой определяется направление

выдавливания. Появится список возможных направлений приклеива-

ния выдавливанием;

• определите направление выдавливания буртика (Прямое направление,

Обратное направление, Два направления, Средняя плоскость). Щелк-

нем по пункту Прямое направление;

• нажмите комбинацию клавиш Alt+1 или дважды щелкните по полю

Расстояние 1. Поле выделится;

• введите в поле Расстояние i величину 12 мм и нажмите клавишу Enter

для фиксации ввода;

• щелкните по кнопке Создать объект на Панели специального управ-

ления, в начале Панели свойств - первая кнопка с повернутой стрел-

кой влево. Появится буртик на стержне оси - вид Спереди. Одновре-

менно в Дереве построения появится ветвь Приклеить элемент выдав-

ливания:!, которая включает в себя, если ее раскрыть, эскиз, с по-

мощью которого выполнена эта операция, - Эскиз:2;

• щелкните на панели инструментов Вид по правой половине кнопки

Ориентация, на которой изображена стрелка, направленная вниз. Поя-

вится выпадающий список всех возможных ориентации вида;

• щелкните по пункту Изометрия XYZ. Появится буртик со стержнем

оси с изометрическом виде, показанный на рис. 1.69.

Переходим к построению еще одного дополнительного элемента - проре-

зи на стержне оси на противоположном конце оси. Она необходима для уста-

новки в нее стопорной планки.

Первый этап - построение Смещенной плоскости, в которой можно пост-

роить эскиз выреза. Для этого:

• нажмите клавишу Backspace (Пробел) и два раза клавишу перемеще-

ния со стрелкой вправо. Это обеспечит поворот модели на 90 * 2 = 180

градусов в горизонтальной плоскости, перпендикулярной плоскости

экрана. Искомый торец стержня оси станет видимым;

• щелкните на Компактной панели по кнопке-переключателю Вспомога-

тельная геометрия - четвертой кнопке слева. В правой части появится

панель инструментов с тремя кнопками;

• щелкните в появившейся панели инструментов по кнопке Смещенная

плоскость второй кнопке справа. Появится соответствующая ей Па-

нель свойств: Смещенная плоскость, а в строке сообщений подсказка:
