Общие выпадающие меню 51

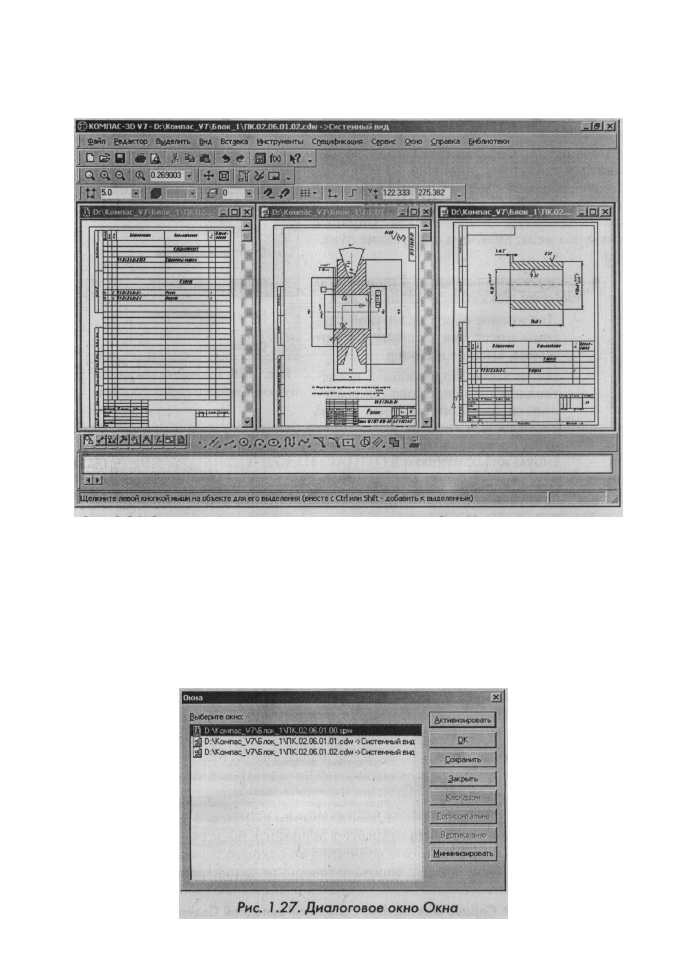

Рис. h26. Расположение документов на экране способом Мозаика вертикально

• Показать закладки управляет отображением на экране закладок доку-

ментов;

• Все окна выводит на экран диалоговое окно Окна, показанное на рис.

1.27, со списком всех открытых на данный момент окон документов.

Между пунктами Показать закладки и Все окна даются имена всех фай-

лов открытые в настоящее время. Один из них имеет галочку перед названи-

ем файла. Это означает, что данный файл является активным - текущим.

52 Общее описание системы

.6.3. Выпадающее меню Справка

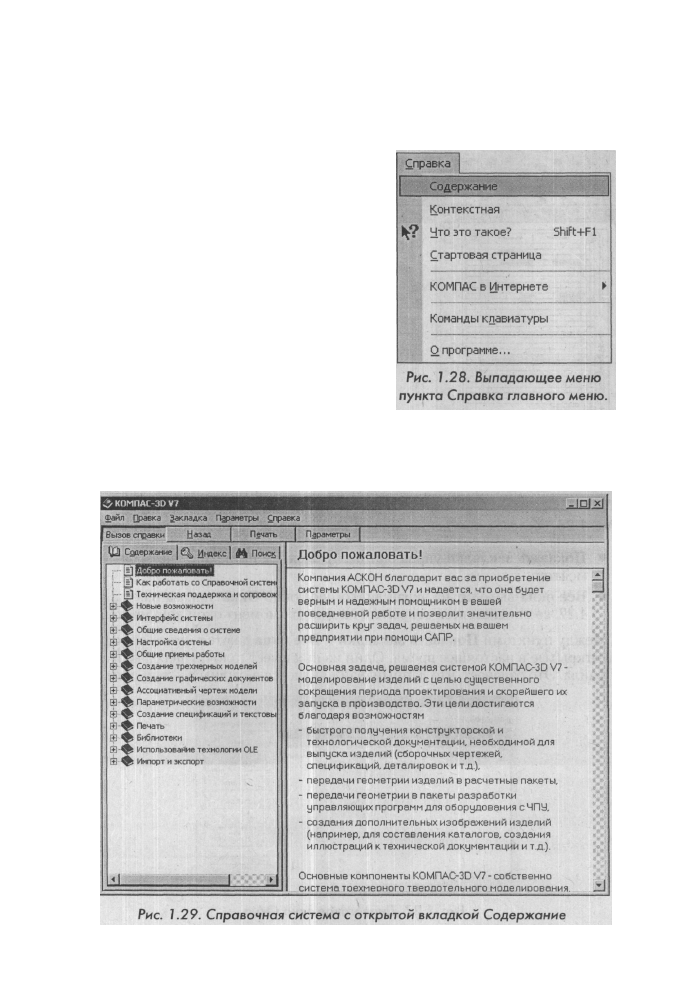

Выбор пункта Справка главного меню или

нажатие комбинации клавиш Alt+C вызы-

вает выпадающее меню Справка, показан-

ное на рис. 1.28.

Выпадающее меню пункта Справка

главного меню включает следующие пунк-

ты:

• Содержание вызывает Справочную

систему, показанную на рис. 1.29.
- Диалоговое окно справочной сис-

темы имеет три вкладки: Содер-

жание, Индекс и Поиск.

- На вкладке Содержание предс-

тавляется список названий разде-

лов справочной системы левой
части окна и справка выделенного пункта справки в правой части

окна. Раскрывая содержание описания, можно получить исчерпыва-

ющую информацию о KOMIIAC-3D V7.

Общие выпадающие меню 53

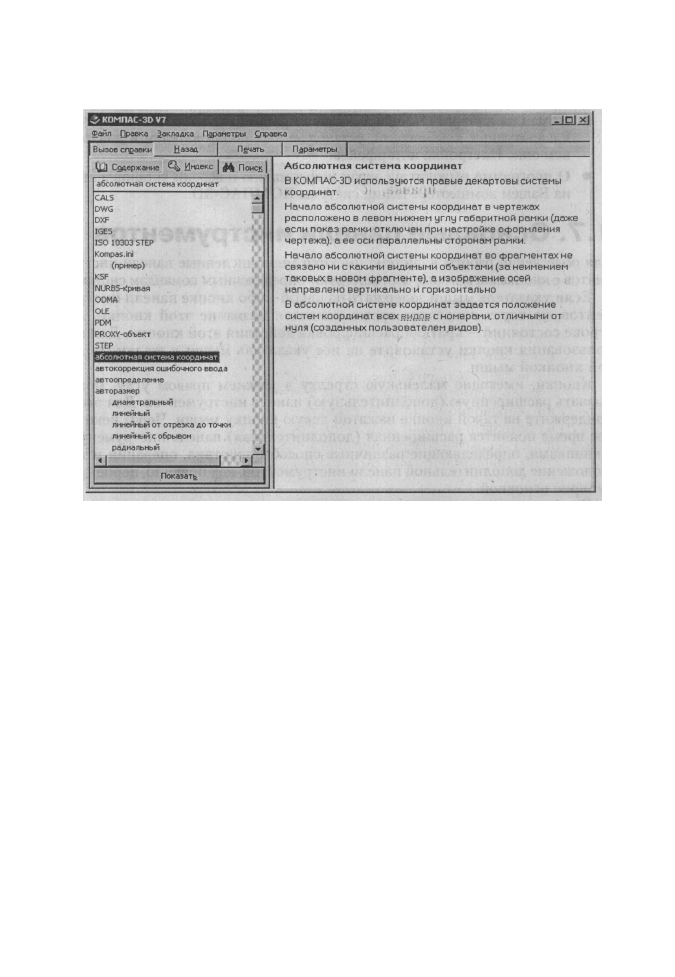

Рис. 1.30. Справочная система с открытой вкладкой Индекс

- На вкладке Индекс, показанной на рис. 1.30, содержится список

функций и терминов.

- Для получения требуемой информации введите первые буквы иско-

мого термина, а затем щелкните по кнопке Показать, расположен-

ной в нижней части раскрывающегося списка. Тут же в правой час-

ти справочного окна появятся пояснения для выбранного термина.

- Вкладка Поиск предназначена для оперативного поиска нужной ин-

формации. Щелчок по этой вкладке вызывает систему диалоговых
окон, начинающегося с окна Настройка поиска:

Контекстная вызывает окно Справочной системы со сведениями о вы-

полняемой в данный момент команде, о параметре, ввода которого ожи-

дает система, или о действующем в данный момент режиме;
Что это такое? дает справку по командам, кнопкам и другим элементам

интерфейса системы;
Стартовая страница включает или отключает отображение на экране
Стартовой страницы;
КОМПАС в Интернете вызывает всплывающее меню, содержащее пункты:

- Сайт компании АСКОН;
- Сайт Службы технической поддержки;
- Форум пользователей систем КОМПАС;

54 Общее описание системы

• Команды клавиатуры обеспечивает просмотр и распечатку перечня

клавиатурных комбинаций, установленных пользователем в диалого-

вом окне Настройка интерфейса;

• О программе выводит на экран информацию о версии установленной

на Вашем компьютере копии системы KOMIIAC-3D.

1.7. Основные панели инструментов

Для облегчения работы в системе имеются многочисленные панели инстру-

ментов с кнопками, которые соответствуют определенным командам системы.

Если указатель мыши задержать на какой-либо кнопке панели инстру-

ментов, то через некоторое время появится название этой кнопки, а в

строке состояний - краткая расшифровка действия этой кнопки. Для ис-

пользования кнопки установите на нее указатель мыши и щелкните ле-

вой кнопкой мыши.

Кнопки, имеющие маленькую стрелку в нижнем правом углу, могут

вызвать расширенную (дополнительную) панель инструментов. Для этого

придержите на такой кнопке нажатой левую кнопку мыши. Через некото-

рое время появится расширенная (дополнительная) панель инструментов

с кнопками, определяющие различные способы действия, операции и т.д.

Положение дополнительной панели инструментов, как правило, перпенди-

кулярно основной.

Чтобы активизировать кнопку на дополнительной панели инструментов:

• щелкните на основной панели инструментов по кнопке, имеющей малень-

кую стрелку в нижнем правом углу. Появится дополнительная панель;

• удерживая нажатой левую кнопку мыши, переместите указатель мыши

на нужную вам кнопку на дополнительной панели инструментов;

• отпустите левую кнопку мыши. Выбранная кнопка на дополнительной

панели займет место на основной панели инструментов, вместо ранее
там находившейся кнопки. Одновременно она будет активизирована.

Чтобы установить/удалить ту или иную панель инструментов:

• щелкните правой кнопкой мыши над одной из панелей инструментов.

Появится контекстное меню;

• щелкните в контекстном меню по названию панели инструментов, ко-

торую необходимо установить/удалить.

Наличие в контекстном меню перед названием панели инструментов галоч-

ки свидетельствует о там, что данная панель установлена на экране и наоборот.

Чтобы перетащить панель инструментов на экран, щелкните левой кноп-

кой мыши в левой части панели и, удерживая левую кнопку мыши нажатой,

перетащите панель в нужное место.

Для выбора и ввода на экран тех или иных панелей инструментов можно

использовать несколько способов.

Первый способ - с помощью системы меню. Для этого:

Основные панели инструментов 55

• щелкните в главном меню по пункту Вид.

Появится выпадающее меню;

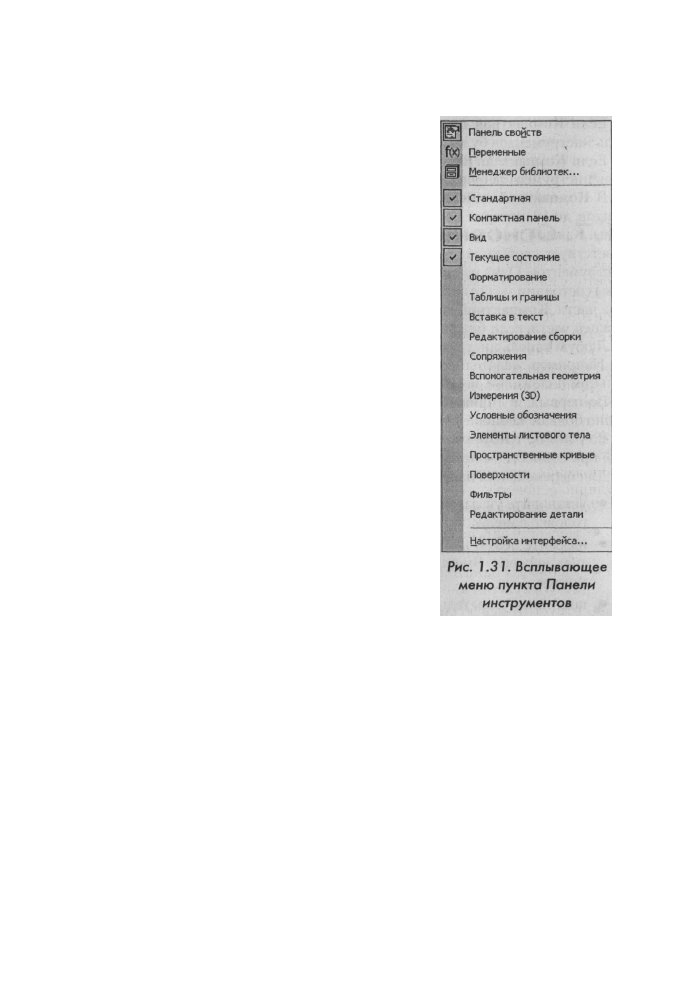

• щелкните в выпадающем меню по пункту

Панели инструментов. Появится всплы-

вающее меню, показанное на рис. 1J31

1

.

 ол э(

• щелкните левой кнопкой мыши по назва-

нию нужной панели инструментов во
всплывающем меню. Во всплывающем ме-
ню перед выбранным названием панели
появится галочка, а сама панель будет
отображена на экране компьютера.

Второй способ - с помощью контекстного ме-

ню. Для этого:

• установите курсор на какой-либо панели

инструментов на экране и щелкните пра-
вой кнопкой мыши. Появится контекстное
меню, аналогичное всплывающему меню;

• щелкните левой кнопкой мыши по названию

нужной панели инструментов в контекстном
меню. Во всплывающем меню перед выбран-

. ным названием панели появится галочка, а са-

ма панель будет отображена на экране компь-
ютера.

Третий способ - наиболее удобный - с по-

мощью Компактной панели. Однако, чтобы ис-
пользовать этот способ, необходимо установить
Компактную панель на экран, если она ранее не
была там размещена. Для этого:

• щелкните в главном меню по пункту Вид, а затем в выпадающем меню

по пункту Панели инструментов. Появится всплывающее меню, пока-

занное выше;

• найдите в всплывающем меню название панели инструментов - Ком-

пактная панель и щелкните по ней мышью. Перед ней появится галоч-
ка, а сама панель появится на экране компьютера.

После этого можно пользоваться всеми возможностями Компактной па-

нели. Для этого:

• установите курсор мыши на любой кнопке переключателе в Компакт-

ной панели. Появится название кнопки переключателя и соответствен-

но название панели инструментов, которую она вызывает;

• щелкните по выбранной кнопке переключателя. Тут же в Компактной

панели появится соответствующая панель инструментов.

56 Общее описание системы

Если Компактная панель располагается вертикально, то вызванная па-

нель инструментов будет расположена в нижней части Компактной панели.

Если Компактная панель располагается горизонтально, то вызванная па-

нель инструментов будет расположена в правой части Компактной панели.

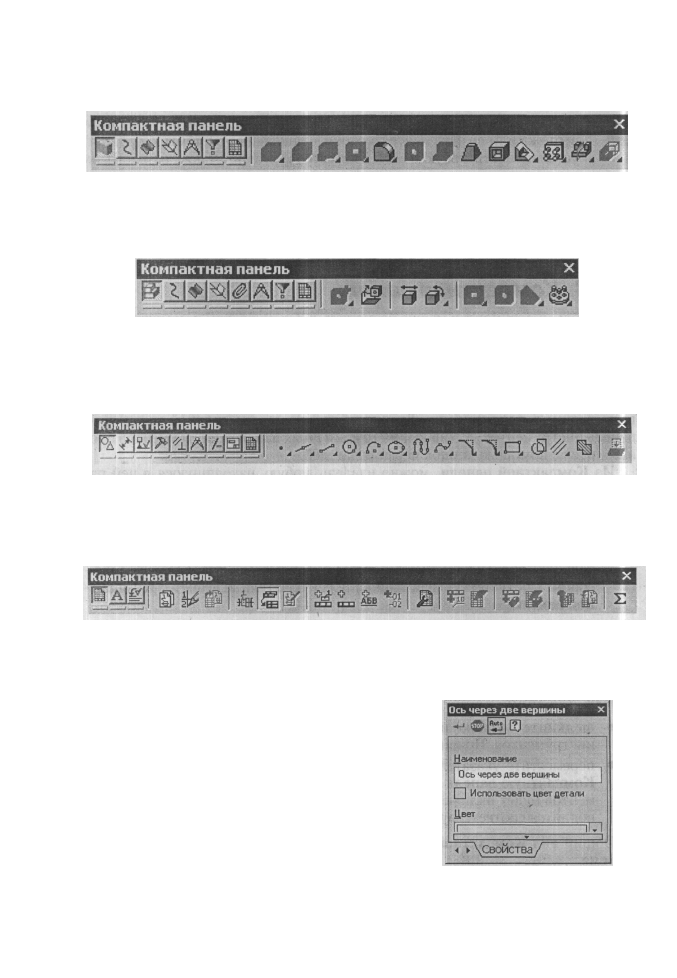

В Компактной панели сгруппировано сразу несколько панелей инстру-

ментов, до 10, которые необходимы именно для данного режима работы сис-
темы. Каждой панели инструментов, включенных в Компактную панель, со-
ответствует своя кнопка переключатель с одноименным названием панели
инструментов. Одна из кнопок переключателей находится в нажатом (актив-
ном) состоянии, а соответствующая ей панель инструментов находится в пра-
вой части Компактной панели, если она расположена горизонтально; и в

нижней части, если она расположена вертикально.

Любую панель инструментов можно установить в нужном вам месте экра-

на. Например, желательно, чтобы Компактная панель находилась в горизон-
тальном положении за Панелью свойств.

Во-первых, в горизонтальной строке вызванной панели инструментов

видно больше кнопок, чем в вертикальной.

Во-вторых, требуется меньше времени на выполнение различных опера-

ций при совместном использовании Компактной панели и Панели свойств.

Для перемещения панели инструментов:

• установите указатель курсора в начале панели инструментов или в за-

головке панели так, чтобы появилась четырехсторонняя стрелка;

• нажмите левую кнопку мышью и, не отпуская ее, перемещайте указа-

тель курсора. Вместе с курсором будет перемещаться панель инстру-
ментов;

• подведите указатель мыши вместе с панелью инструментов в нужное

место и отпустите левую кнопку мыши. Панель остановится в указан-
ном месте.

Для удаления панели инструментов щелкните по кнопке с галочкой, нахо-

дящейся перед названием панели инструментов во всплывающем меню. Па-

нель инструментов исчезнет с экрана.

Наиболее часто используются несколько панелей инструментов. Это

Стандартная, Вид, Текущее состояние, Компактная панель и Панель
свойств. Желательно, чтобы все они были выведены на экран.

Кроме того, могут быть созданы так называемые Пользовательские ком-

пактные панели. Это объединение любых панелей инструментов, кроме пане-
лей Стандартная, Вид, Текущее состояние, а также Компактных панелей в
одну или несколько Пользовательских компактных панелей. Для этого «пе-
ретащите» мышью за заголовок одну панель на другую. Будет сформирована

Пользовательская компактная панель. Ей автоматически присваивается
название Компактная панель № N, где N - порядковый номер Пользова-
тельской компактной панели.

Основные панели инструментов 57

1.7.1. Панель инструментов Стандартная

Общий вид панели инструментов Стандартная показан на рис. 1.32.

Эта панель инструментов, как правило, размещается сразу после строки, в

которой размещаются пункты главного меню.

Рис. 1.32. Панель инструментов Стандартная

Панель инструментов Стандартная включает следующий набор кнопок:

•

Создать вызывает на экран диалоговое окно Новый документ для

создания нового КОМПАС-документа. Действие кнопки аналогично

действию пунктов меню Файл > Создать.

Открыть вызывает диалоговое окно Выберите файлы для открытия,

с помощью которого можно выбрать и открыть нужный файл.

Действие кнопки аналогично действию пунктов меню Файл > Отк-

рыть. \

Сохранить вызывает диалоговое окно Выберите файлы для записи, с

помощью которого можно сохранить файл. Действие кнопки анало-

гично действию, пунктов меню Файл > Сохранить.
Печать... позволяет настроить параметры вывода текстового доку-

мента или спецификации на печать. После этого на экране появится

диалоговое окно, в котором можно выбрать нужное устройство выво-

да (или файл, в который требуется вывести документ), масштаб выво-

да, диапазон печати, количество копий и другие параметры.

Предварительный просмотр позволяет перейти в режим предвари-

тельного просмотра и печати документов. Действие кнопки аналогич-

но действию пунктов меню Файл > Предварительный просмотр.
Вырезать удаляет выделенные объекты и помещает их в буфер обме-

на данными (Clipboard). Команда доступна только в том случае, если

в активном документе имеются выделенные объекты. Предыдущее

содержимое буфера обмена будет удалено. Если Вы вырезаете в бу-

фер чертежные объекты из фрагмента или из одного вида чертежа,

система будет ожидать указания базовой точки (при этом курсор из-

меняет свою форму на изображение осей координат). Укажите точку,

которая будет базовой для выделенного набора объектов. Если Вы

вырезаете в буфер чертежные объекты из разных видов чертежа

и/или виды целиком, указания базовой точки не требуется. Вырезать

выделенные объекты в буфер обмена можно также, нажав комбина-

цию клавиш Ctrl+X или Shift+Del.
Копировать действует так же как и кнопка Вырезать, только выде-

ленные объекты остаются на месте.

58 Общее описание системы

Вставить позволяет вставлять копию содержимого буфера обмена

(Clipboard) в активный документ. Если буфер обмена пуст, команда

будет недоступна. Если в буфере находятся объекты, принадлежав-

шие фрагменту или одному виду чертежа, их фантом появится на эк-

ране. Система будет" ожидать указания положения точки привязки

(новое положение базовой точки объектов).
Отменить отменяет предыдущее действие пользователя, если это воз-
можно.
Повторить восстанавливает отмененное действие пользователя, если

это возможно.

Менеджер библиотек включает или отключает отображение на экра-

не Менеджера библиотек - систему управления КОМПАС-библио-

теками.

Переменные включает или отключает отображение на экране диало-

гового окна Переменные для работы с переменными и уравнениями

графического документа - Эскиз и переменными документа Модель.
Что это такое? позволяет получить справку по командам, кнопкам и

другим элементам интерфейса КОМПАС-ЗБ. Для вызова команды

можно также нажать комбинацию клавиш Shift+Fl. После вызова ко-

манды курсор мыши изменит свой внешний вид (превратится в воп-

росительный знак со стрелкой). Подведите курсор к интересующему

Вас объекту экрана и щелкните по нему мышью.

Другие кнопки вызывает всплывающее меню, которое имеет один

пункт Настройка интерфейса. Щелчок по этому пункту вызовет со-

ответствующее диалоговое окно Настройка интерфейса.

1.7.2. Панель инструментов Вид

Характер отображения панели инструментов Вид зависит от режима, в кото-

ром работает система. В режиме построения детали и сборки эта панель выг-

лядит так, как показана на рис. 1.33.

Рис. 1.33. Панель инструментов Вид в режиме построения Эскиза, Детали и Сборки

В режиме построения чертежа и фрагмента эта панель выглядит так, как

показана на рис. 1.34.

Рис. 1.34. Панель инструментов Вид в режиме построения Чертежа и Фрагмента

В режиме создания спецификации и текстовой документации эта панель

выглядит так, как показана на рис. 1.35.

Основные панели инструментов 59

Рис. 1.35. Панель инструментов Вид в режиме построения Спецификации

и Текстовой документации

Эту панель инструментов, как правило, размещают сразу после панели

инструментов Стандартная.

Панель инструментов Вид включает кнопки соответствующие определен-

ным командам:

Увеличить масштаб рамкой позволяет изменить масштаб отобра-

жения в активном окне с помощью прямоугольной рамки. После

этого внешний вид курсора изменится: он превратится в перек-

рестье. Укажите первый угол, затем перемещайте курсор для дости-

жения нужного размера рамки. На экране будет отображаться фан-

том рамки. Укажите второй угол рамки. Масштаб изображения уве-

личится так, чтобы ограниченная рамкой область полностью умеща-

лась в окне документа.
Увеличить масштаб позволяет увеличить масштаб отображения в

активном окне в определенное количество раз. Значение коэффици-

ента масштабирования в графических и текстовых документах пос-

тоянно и равно 1,2. Значение коэффициента масштабирования в до-

кументах-моделях можно задать в диалоговом окне настройки пара-

метров управления изображением.
Уменьшить масштаб позволяет уменьшить масштаб отображения в

активном окне в определенное количество раз. Значение коэффици-

ента масштабирования в графических и текстовых документах пос-

тоянно и равно 1,2. Значение коэффициента масштабирования в до-

кументах-моделях можно задать в диалоговом окне настройки пара-

метров управления изображением.
Текущий масштаб показывает в текстовом поле справа текущий
масштаб отображения в активном окне. Можно также указать в этом

! текстовом поле нужный масштаб представления объекта.

Управление ориентацией модели выводит на экран диалоговое ок-
но Ориентация вида, в котором можно изменить текущую ориента-
цию на стандартную или пользовательскую ориентацию из списка, а
также сохранить текущую ориентацию в списке.

Сдвинуть позволяет сдвинуть изображение в активном окне. После
щелчка по кнопке Сдвинуть форма курсора изменится. Она превра-
тится в четырехстороннюю стрелку. Нажмите левую кнопку мыши
и, удерживая ее нажатой, перемещайте курсор. Вслед за движением
курсора будет перемещаться изображение.
Приблизить/отдалить изображение позволяет плавно менять

масштаб, приближая или отдаляя изображение. Нажмите левую

кнопку мыши и перемещайте курсор в вертикальном направлении.

60 Общее описание системы

При движении курсора вверх изображение будет плавно увеличи-

ваться, в обратном направлении - уменьшаться. Центром панора-
мирования является центральная точка экрана. Чтобы центр пано-
рамирования находился в точке, в которой была нажата левая кноп-
ка мыши, удерживайте нажатой клавишу Shift.

0 Повернуть позволяет динамически поворачивать изображение модели.

После вызова команды изменяется внешний вид курсора (он превраща-
ется в две дугообразные стрелки). Нажмите левую кнопку мыши в окне
модели и, не отпуская ее, перемещайте курсор. Модель будет поворачи-
ваться вокруг центральной точки габаритного параллелограмма.

Если вы пользуетесь мышью с колесом или трехкнопочной мышью,

то для вращения модели вокруг центра габаритного параллелепипе-
да можно перемещать мышь с нажатой средней кнопкой или с по-

мощью колеса прокрутки. Если при этом удерживать нажатой кла-
вишу Alt, то модель будет вращаться в плоскости экрана.

Если требуется вращать модель вокруг точки (вершины детали,
центра сферы), подведите курсор к нужному элементу в окне моде-

ли. Когда элемент подсветится, щелкните левой кнопкой мыши.

Курсор примет вид «звездочки» с двумя дугообразными стрелками.
Нажмите левую кнопку мыши в окне модели и, не отпуская ее, пере-
мещайте курсор. Модель будет поворачиваться вокруг выбранной
точки. Направление вращения вокруг центральной точки габарит-
ного параллелограмма или вокруг точки зависит от направления пе-
ремещения курсора.

Если требуется вращать модель в плоскости экрана, перемещайте

курсор (с нажатой левой кнопкой мыши) горизонтально, удерживая

при этом нажатой клавишу Alt.

Если требуется вращать модель вокруг конструктивной оси или пря-

молинейного ребра, подведите курсор к нужному элементу в окне

модели. Когда элемент подсветится, щелкните левой кнопкой мыши.

Курсор примет вид «оси» с двумя дугообразными стрелками. Наж-

мите левую кнопку мыши в окне модели и, не отпуская ее, переме-

щайте курсор. Модель будет поворачиваться вокруг выбранной оси.

Если требуется вращать модель вокруг оси, проходящей через ука-

занную точку плоскости (вспомогательной, проекционной плоскос-

ти или плоской грани детали) перпендикулярно этой плоскости,

подведите курсор к нужной точке плоскости в окне модели. Когда

плоскость подсветится, щелкните левой кнопкой мыши. Курсор

примет вид «плоскости» с двумя дугообразными стрелками . Наж-

мите левую кнопку мыши в окне модели и, не отпуская ее, переме-

щайте курсор. Модель будет поворачиваться вокруг указанной оси.
Отображение позволяет отобразить модель в виде каркаса. Каркас

представляет собой совокупность всех ребер и линии очерка моде-

ли. Сразу после вызова команды модель в активном окне отобразит-

ся в виде каркаса.

Основные панели инструментов 61

Отображение - Без невидимых линий позволяет отобразить мо-

дель без линий невидимого контура. Отображение модели без неви-

димых линий представляет собой совокупность видимых (в теку-

щей ориентации модели) ребер, видимых частей ребер и линии очер-

ка модели. Сразу после вызова команды модель в активном окне

отобразится без невидимых линий.
Отображение - Невидимые линии тонкие позволяет отобразить ли-

нии невидимого контура (невидимые ребрами и части ребер) моде-

ли, более светлыми, чем видимые линии. Сразу после вызова коман-

ды модель в активном окне отобразится с невидимыми линиями, от-

личающимися от видимых линий.

Отображение - Полутоновое позволяет получить полутоновое изоб-

ражение модели. Сразу после вызова команды в активном окне поя-

вится полутоновое изображение модели. При полутоновом отображе-

нии модели учитываются оптические свойства ее поверхнос-

ти (цвет, блеск, диффузия и т.д.).

Отображение - Перспектива позволяет включить или выклю-

чить отображение модели в перспективной проекции. Точка схода перс-

пективы расположена посередине окна модели. Все типы отображе-

ния (каркасное, полутоновое, без невидимых линий и с тонкими неви-

димыми линиями) можно сочетать с перспективной проекцией.

Разнести позволяет разнести в пространстве компоненты сборки (это

может потребоваться для более наглядного представления сборки).

Команда доступна, если для текущей сборки заданы компоненты и

параметры разнесения (направление и расстояние).
Перестроить позволяет перестроить и/или переместить объекты так,

чтобы их форма, параметры и положение соответствовали положе-

нию опорных объектов и не противоречили наложенным на них соп-

ряжениям. При работе с деталью перестроение может потребоваться,

если произошло изменение порядка построения детали или измене-

ние значений переменных, соответствующих параметрам элементов.
Обновить изображение позволяет обновить изображение в активном окне.

При обновлении масштаб отображения документа в окне не изменяется.

Показать все изменяет масштаб отображения в активном окне таким

образом, чтобы в нем был виден полностью весь документ.
Другие кнопки вызывает всплывающее меню с одним пунктом Наст-

ройка интерфейса, щелчок мыши по которому вызывает диалоговое

окно Настройка интерфейса.

1.7,3. Панель инструментов Текущее состояние

Общий вид панели инструментов Текущее состояние зависит от режима, в

котором работает система.

В режиме построения детали и сборки эта панель выглядит так, как пока-

зана на рис. 1.36.

62 Общее описание системы

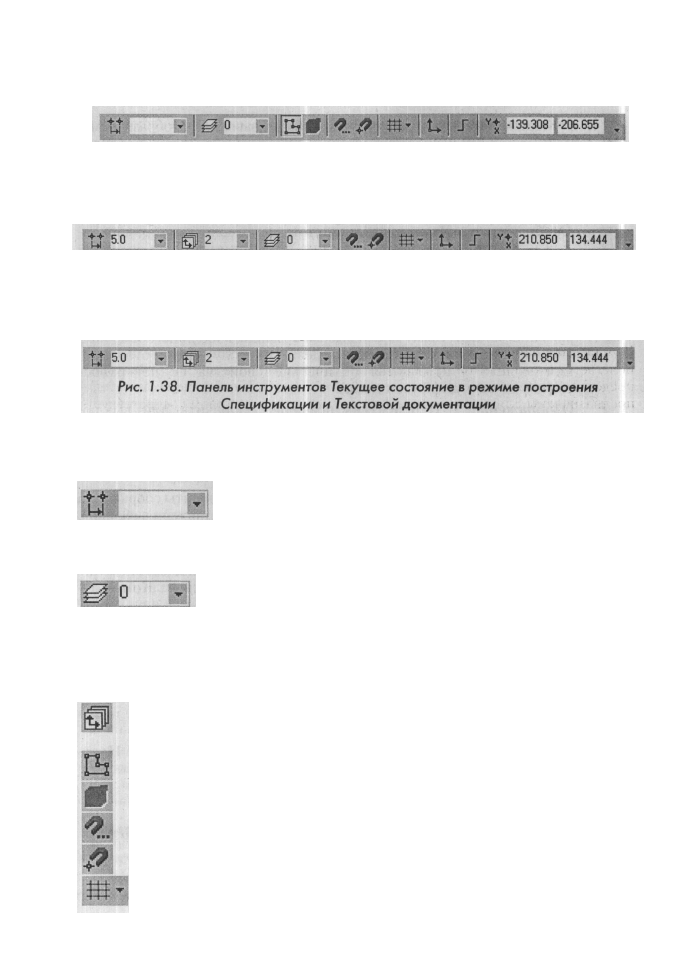

Рис. 1.36. Панель инструментов Текущее состояние в режиме построения

Детали и Сборки

В режиме построения дартеж&щ фрагмента эта панель выглядит так, как

показана на рис. 1.37.

Рис. 1.37. Панель инструментов Текущее состояние в режиме построения

Чертежа и Фрагмента

В режиме создания спецификации и текстовой документации эта панель

выглядит так, как показана на рис. 1.38.

Панель инструментов Текущее состояние, как правило, размещают сразу

после панели инструментов Вид. Она включает многочисленные кнопки со-

ответствующие определенным командам режима работы системы:

Текущий шаг курсора в поле справа отображается значе-

ние шага курсора, то есть расстояние, на которое перемес-

тится курсор при однократном нажатии клавиши перемещения (лю-

бой из клавиш со стрелками). Можно ввести или выбрать из списка

другое значение шага.

Текущий слой выводит на экран диалоговое окно Состояние
слоев, в котором можно изменить параметры существующих

слоев и создать новые слои. Ь текстовом поле справа отображается

номер или имя (это зависит от настройки, сделанной в диалоге пара-

метров слоев) текущего слоя.

Управление видами

Состояния видов выводит на экран диалоговое окно Состояния ви-

дов, в котором можно изменить параметры существующих видов и

создать новые виды.
Эскиз позволяет перейти в режим работы с эскизом.

Редактировать на месте позволяет начать редактирование указанного

компонента в текущем окне сборки в контексте других компонентов.
Настройка глобальных привязок позволяет включить или отклю-

чить какие-либо глобальные привязки и настроить их работу.
Запретить привязки отключает действие всех глобальных привязок.

Сетка позволяет включить или выключить отображение вспомога-

тельной сетки в активном окне.

Основные панели инструментов 63

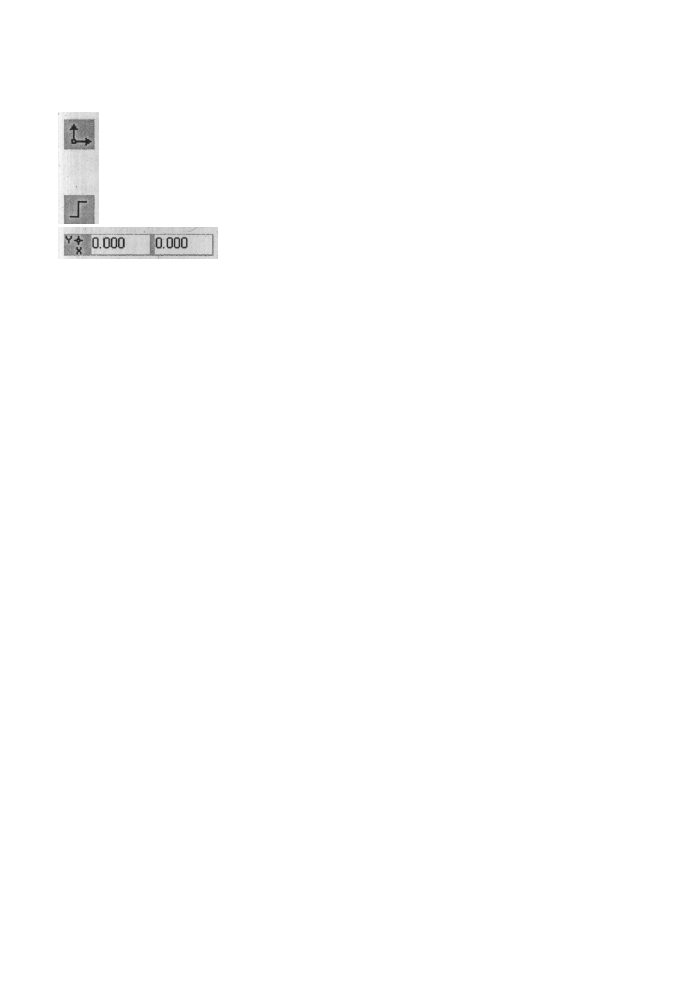

ж Локальная система координат позволяет создавать в текущем виде

"-• чертежа или во фрагменте различные локальные системы координат,

устанавливать любую из них в качестве текущей, а также изменять их

параметры.
Ортогональное черчение служит для перехода в режим ортогональ-

ного черчения.

Y-f о 000 0 000 1 Координаты курсора отображают текущие значения ко-

х : :

  — —

!

 ординат курсора по осям в текущей системе координат.

1.7.4. Компактная панель

Эту панель инструментов можно размещать в левой, правой или нижней час-

ти экрана. Состав Компактной панели зависит от типа активного документа.

Компактная панель состоит из двух частей. Одна часть (левая, если она рас-

полагается горизонтально, или верхняя, если она располагается вертикально)

представляет собой набор кнопок переключателей. Кнопки-переключатели

предназначены для вызова панели инструментов с названием соответствую-

щим кнопке-переключателю. Вторая часть представляет собой раскрытую

панель инструментов. Активизация тех или иных панелей инструментов про-

изводится с помощью кнопок переключателей.

Из Компактной панели можно извлечь любую, находящуюся в ней па-

нель инструментов. Для этого:

• установите указатель курсора мыши в нижней части кнопки переклю-

чателя - на маркер перемещения. Появится четырехсторонняя стрелка;

• нажмите левую кнопку мышью и, не отпуская ее, перемещайте указа-

тель курсора. Панель инструментов будет перемещаться вместе с кур-

сором. Соответствующая кнопка-переключатель исчезнет с Компакт-

ной панели;

• подведите указатель мыши вместе с извлеченной панелью инструмен-

тов в нужное место и отпустите левую кнопку мыши. Панель остано-

вится в указанном месте.

Можно вернуть или добавить панель инструментов в состав Компактной

панели. Для этого:

• щелкните мышью по заголовку возвращаемой или новой панели

инструментов. Появится четырехсторонняя стрелка;

• переместите указатель курсора мыши, при нажатой левой кнопки, на

Компактную панель и отпустите левую кнопку мыши. Панель инстру-

ментов будет включена в Компактную панель. В Компактной панели

появится соответствующая кнопка-переключатель.

Общий вид Компактной панели зависит от режима, в котором работает

система.

В режиме построения детали эта панель может выглядеть в «плавающем»

виде так, как показана на рис. 1.39.

64 Общее описание системы

Рис. 1.39. Компактная панель в режиме построения Детали с нажатой кнопкой

Редактирование детали

В режиме построения сборки эта панель может выглядеть в «плавающем»

виде так, как показана на рис. 1.40.

Рис. 1.40. Компактная панель в режиме построения Сборки с нажатой кнопкой

Редактирование сборки

В режиме построения чертежа и фрагмента эта панель может выглядеть в

«плавающем» виде так, как показана на рис. 1.41.

Рис. 1.41. Компактная панель в режиме построения Чертежа и Фрагмента

с нажатой кнопкой Геометрия

В режиме создания спецификации эта панель может выглядеть в «плава-

ющем» виде так, как показана на рис. 1.42.

Рис. 1.42. Компактная панель в режиме построения Спецификации

В «прикрепленном» виде Компактная панель не имеет заголовка.

1.7.5. Панель свойств

Панель свойств служит для управления пара-
метрами команды и процессом их выполне-
ния. При этом возможны различные предс-
тавления одной и той же Панели свойств. В
качестве примера на рис. 1.43 показана Па-

нель свойств с заголовком Ось через две вер-

шины в виде отдельной «плавающей» панели,
а на рис. 1.44 в прикрепленном состоянии

внизу.

Если Панель свойств представлена в виде

отдельной панели, то в первой строке сверху

Рис. 1.43. Панель свойств:

Ось через две вершины в виде

отдельной панели

Основные панели инструментов 65

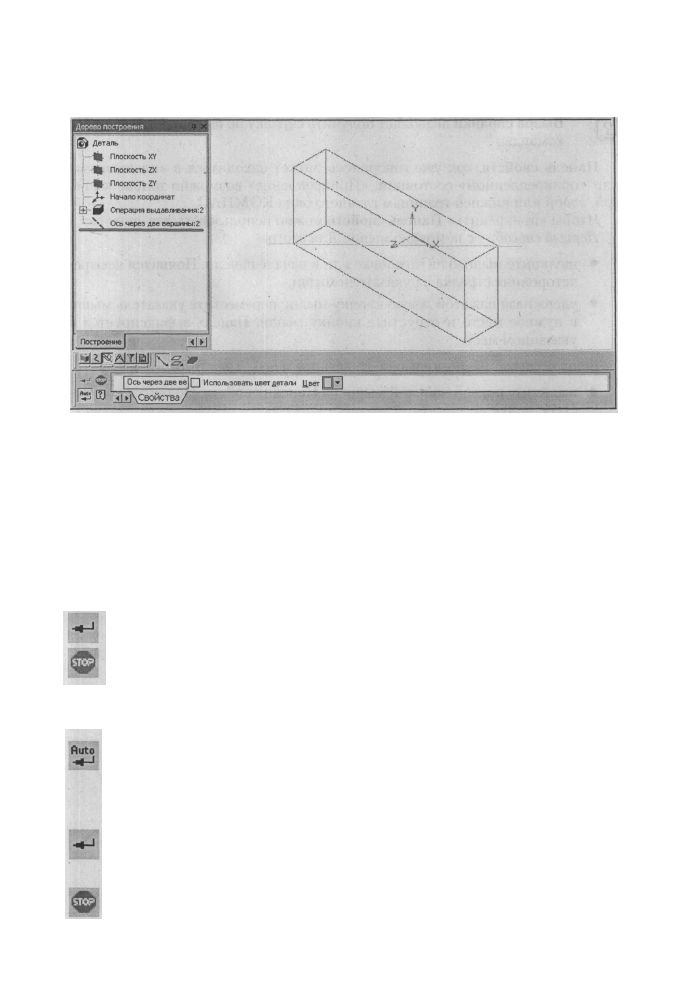

Рис. 7.44. Панель свойств: Ось через две вершины в прикрепленном состоянии внизу

она имеет Заголовок и кнопку Закрыть в правой части, во второй строке

сверху расположена Панель специального управления с определенным набо-

ром кнопок управления. Ниже расположена одна из выбранных вкладок па-

нели, если их несколько. В нижней строке показана система выбора вкладок

в панели.

Если Панель свойств расположена внизу, то слева находится Панель спе-

циального управления с определенным набором кнопок управления. В пра-

вой части расположена одна из выбранных вкладок панели, если их несколь-

ко. В нижней строке расположена система выбора вкладок в панели.

г На Панели специального управления расположены кнопки, с по-

мощью которых выполняются специальные действия, такие как Соз-

дать объект , Прервать команду и т.д. Набор кнопок зависит от вы-

^^ полняемой команды.

После вызова большинства команд на Панели специального управления

отображаются как минимум три кнопки:

fljrte Автоматическое создание объекта, по умолчанию нажата. Если оста-

-*-

1

 вить эту кнопку нажатой, то все объекты будут создаваться немедлен-

но после задания минимально необходимого количества параметров.

Если кнопка не нажата - параметры можно варьировать, оценивая их

правильность по фантому объекта.

t

 Создать объект фиксирует создаваемый или редактируемый объект.

Используется в том случае, если отключено автоматическое создание

объектов.

Ф

Прервать команду завершает выполнение текущей команды ввода

или редактирования объектов.

На Панели специального управления расположены кнопки, с по-

мощью которых выполняются специальные действия, такие как Соз-

дать объект , Прервать команду и т.д. Набор кнопок зависит от вы-

полняемой команды.

После вызова большинства команд на Панели специального управления

отображаются как минимум три кнопки:

Автоматическое создание объекта, по умолчанию нажата. Если оста-

вить эту кнопку нажатой, то все объекты будут создаваться немедлен-

но после задания минимально необходимого количества параметров.

Если кнопка не нажата - параметры можно варьировать, оценивая их

правильность по фантому объекта.
Создать объект фиксирует создаваемый или редактируемый объект.

Используется в том случае, если отключено автоматическое создание

объектов.
Прервать команду завершает выполнение текущей команды ввода

или редактирования объектов.

66 Общее описание системы

Вызов справки позволяет получить справку по выполнению текущей
команды.

Панель свойств, как уже говорилось, может находиться в «плавающем»

или «прикрепленном» состоянии. «Прикрепление» возможно только к пра-
вой, левой или нижней границам главного окна КОМПАС.

Чтобы «прикрепить» Панель свойств можно использовать два способа:
Первый способ — с помощью мыши. Для этого:

• щелкните мышью на заголовке или в начале панели. Появится четыре-

хсторонняя стрелка на указатели мыши;

• удерживая начатой левую кнопку мыши, переместите указатель мыши

в нужное место и отпустите кнопку мыши. Панель зафиксируется в

указанном месте.

Второй способ - с помощью контекстного меню. Для этого:

• щелкните правой кнопкой мыши на Панели свойств. Появится контек-

стное меню;

• щелкните в контекстном меню по пункту Размещение. Появится

всплывающее меню;

• во всплывающем меню щелкните по одному из пунктов: Внизу, Слева

или Справа для соответствующего размещения Панели свойств.

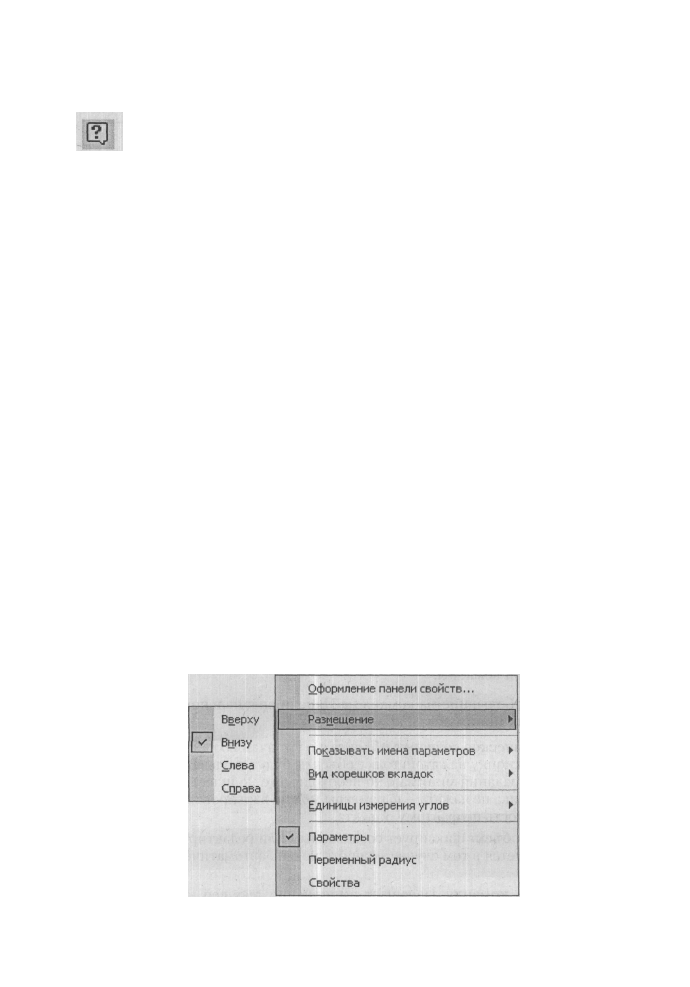

Контекстное и всплывающее меню для размещения Панели свойств пока-

заны на рис. 1.45. Панель свойств в «прикрепленном»^к нижней границе
главного окна состоянии.

Для включения или отключения Панели свойств:

• щелкните в главном меню по пункту Вид, а затем в выпадающем меню

по пункту Панели инструментов. Появится всплывающее меню;

• щелкните по пункту Панель свойств. Если перед этим пунктом не было га-

лочки, то эта панель появится в главном окне Панель свойств и наоборот.

Рис. 1.45. Настройка размещения Панели свойств
